1 solution for PC peripherals Instrukcja obsługi copyright All rights reserved. Akasa, the Akasa logo and other Akasa marks are ownedby the Akasa Group of companies and may beregistered. C 21 Funkcyjny Panel Czytnik wielu kart pamięci Dostęp do wielu portów I/O Inteligenty kontroler wentylatorów Madein China

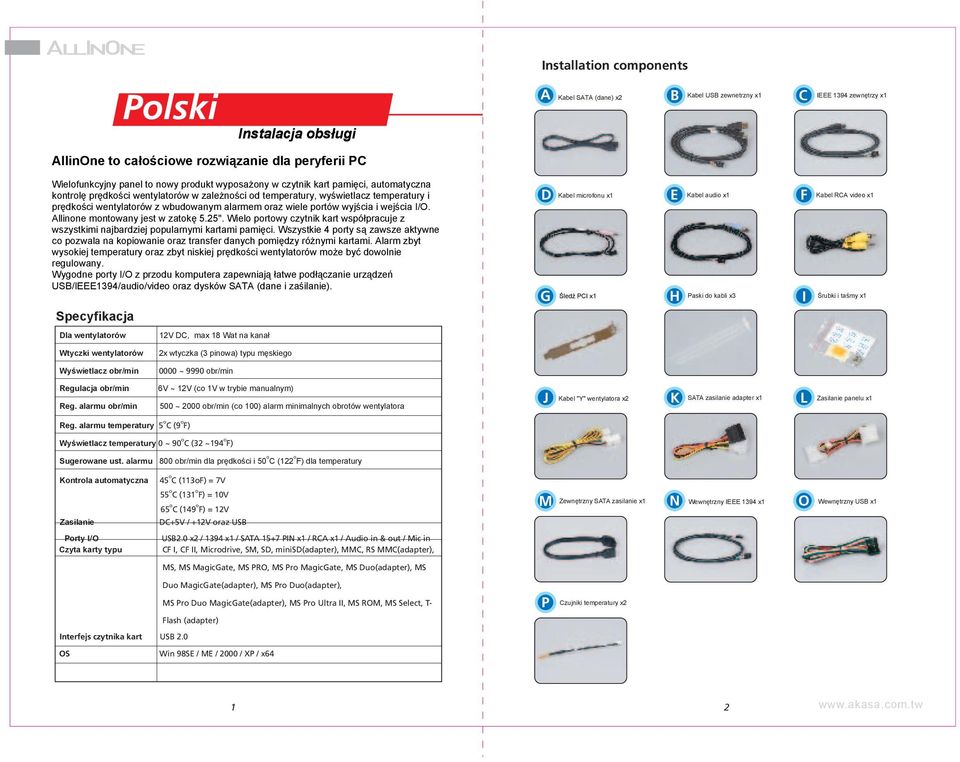

2 Polski Instalacja obsługi Installation components A B C Kabel SATA (dane) x2 Kabel USB zewnetrzny x1 IEEE 1394 zewnętrzy x1 AllinOne to całościowe rozwiązanie dla peryferii PC Wielofunkcyjny panel to nowy produkt wyposażony w czytnik kart pamięci, automatyczna kontrolę prędkości wentylatorów w zależności od temperatury, wyświetlacz temperatury i prędkości wentylatorów z wbudowanym alarmem oraz wiele portów wyjścia i wejścia I/O. Allinone montowany jest w zatokę 5.25". Wielo portowy czytnik kart współpracuje z wszystkimi najbardziej popularnymi kartami pamięci. Wszystkie 4 porty są zawsze aktywne co pozwala na kopiowanie oraz transfer danych pomiędzy różnymi kartami. Alarm zbyt wysokiej temperatury oraz zbyt niskiej prędkości wentylatorów może być dowolnie regulowany. Wygodne porty I/O z przodu komputera zapewniają łatwe podłączanie urządzeń USB/IEEE1394/audio/video oraz dysków SATA (dane i zaśilanie). Specyfikacja Dla wentylatorów 12V DC, max 18 Wat na kanał D E F Kabel microfonu x1 Kabel audio x1 Kabel RCA video x1 G H I Śledź PCI x1 Paski do kabli x3 Śrubki i taśmy x1 Wtyczki wentylatorów 2x wtyczka (3 pinowa) typu męskiego Wyświetlacz obr/min 0000 ~ 9990 obr/min Regulacja obr/min Reg. alarmu obr/min 6V ~ 12V (co 1V w trybie manualnym) 500 ~ 2000 obr/min (co 100) alarm minimalnych obrotów J K Kabel "Y" x2 SATA zasilanie adapter x1 Zasilanie panelu x1 L Reg. alarmu temperatury 5 o C (9 o F) Wyświetlacz temperatury 0 ~ 90 o C (32 ~194 o F) Sugerowane ust. alarmu 800 obr/min dla prędkości i 50 o C (122 o F) dla temperatury Kontrola automatyczna 45 o C (113oF) = 7V Zasilanie 55 o C (131 o F) = 10V 65 o C (149 o F) = 12V DC+5V / +12V oraz USB M Zewnętrzny SATA zasilanie x1 N Wewnętrzny IEEE 1394 x1 O Wewnętrzny USB x1 Porty I/O Czyta karty typu USB2.0 x2 / 1394 x1 / SATA 15+7 PIN x1 / RCA x1 / Audio in & out / Mic in CF I, CF II, Microdrive, SM, SD, minisd(adapter), MMC, RS MMC(adapter), MS, MS MagicGate, MS PRO, MS Pro MagicGate, MS Duo(adapter), MS Duo MagicGate(adapter), MS Pro Duo(adapter), MS Pro Duo MagicGate(adapter), MS Pro Ultra II, MS ROM, MS Select, T- Flash (adapter) Interfejs czytnika kart USB 2.0 P Czujniki temperatury x2 OS Win 98SE / ME / 2000 / XP / x64 1 2

3 Przód panelu Czytnik wielu formatów kart pamięci Manualny / Automatyczny kontroler wentylatorów i temperatury Podłączanie kabli do panelu ALLINONE - tył panelu 4 porty czytnika kart Monitor LCD Panel Audio Kable z czujnikami temperatury Audio I / O E Mikrofon D Kabel czytnika kart Porty USB 2.0 IEEE1394 Manualna / Automatyczna Kontrola Wentylatorów i Temperatury Wyświetlacz LCD pokazuje obr/min 2 wentylatorów i temperaturę 2 czujników Automatyczna kontrola obr/min wentylatorów w zależności od temperatury Manualna kontrola wentylatorów guzikami Możliwość wyświetlania temperatury z dwóch miejsc w komputerze Możliwość oddzielnego ustawiania alarmu dla każdego z czujników Awaria sygnalizowana poprzez czerwony wyświetlacz i alarm dźwiękowy Czytnik Wielu Formatów Kart Pamięci USB 2.0 Czytnik kart pamięci kompatybilny z wcześniejszym USB 1.1 Wszystkie 4 porty są aktywne co pozwala na kopiowanie pomiędzy różnymi kartami pamięci Urządzenie klasy USB Mass Storage. Maksymalna prędkość transferu danych do 480Mbit / sec. Plug&Play i Hot Swapable Dostęp Do Portów I/O USB 2.0 (x2) 1394a (x1) SATA 15 pin + 7 pin RCA - Video wejście i wyjście Audio wejście i wyjście Mikrofon - wejście Video I / O SATA Zasilanie Dostęp do wielu portów I/O SATA Dane 2 kanałowy kontroler Wentylaor 2 konektor J RCA I / O USB kabel Zasilanie konektor F B lub O panelu L Zewnętrzny 1394 kabel A C lub N Wentylaor 1 konektor J SATA SATA zasilanie K dane Zasilanie panelu i wentylatorów 1) Podłącz J do konektorów wentylatorów 1 i 2 2) Podłącz L do konektora zasilającego panel Podłączenie portów I/O 1)Port SATA Zewnętrzny Wewnętrzny Podłącz A do portu SATA dane Podłącz K do portu SATA zasilanie 2)Port IEEE 1394 a) Zewnętrzne podłączenie IEEE1394 Podłącz C do portu IEEE, upewnij się, że napis "UP" na konektorze skierowany jest ku górze b) Wewnętrzne podłączenie IEEE 1394 Podłącz N do portu IEEE, upewnij się, że napis "UP" na konektorze skierowany jest ku górze 3)USB a)zewnętrzne podłączenie USB Podłącz B do portu USB, upewnij się, że napis "UP" na konektorze skierowany jest ku górze b)wewnętrzne podłączenie USB Podłącz O do portu USB, upewnij się, że napis "UP" na konektorze skierowany jest ku górze Wewnętrzny 4)Audio Podłącz E do portu Audio, upewnij się, że napis "UP" na konektorze skierowany jest ku górze 5)Microfon Podłącz D do portu MIC, upewnij się, że napis "UP" na konektorze skierowany jest ku górze 6)RCA video Podłącz F do portu RCA, upewnij się, że napis "UP" na konektorze skierowany jest ku górze 3 4

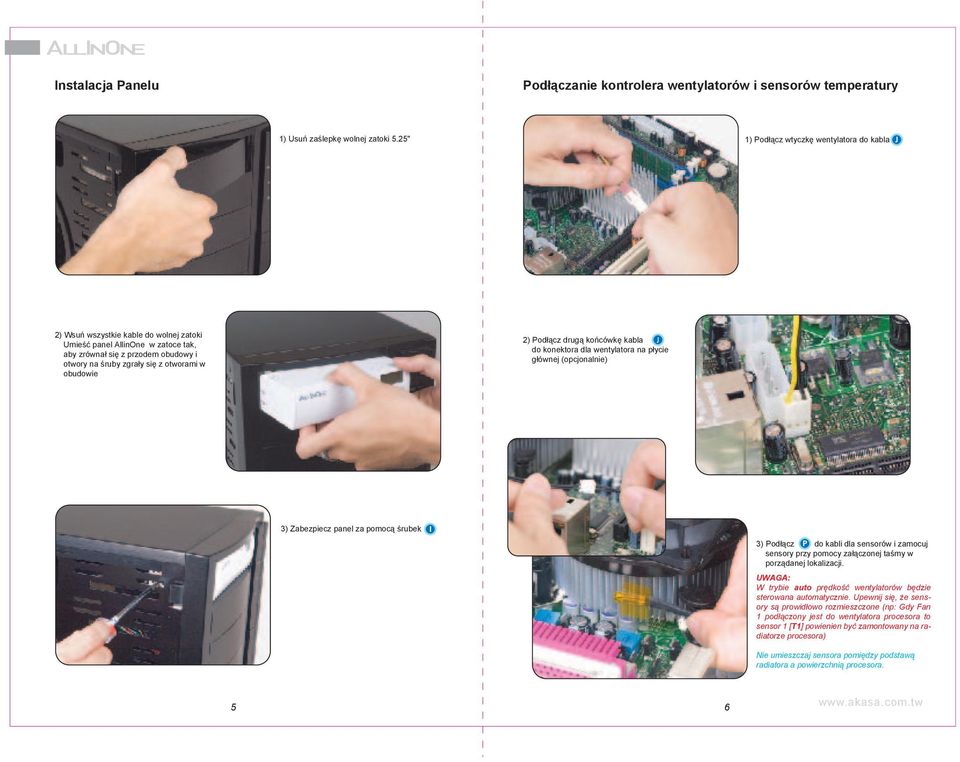

4 Instalacja Panelu Podłączanie kontrolera wentylatorów i sensorów temperatury 1) Usuń zaślepkę wolnej zatoki 5.25" 1) Podłącz wtyczkę do kabla J 2) Wsuń wszystkie kable do wolnej zatoki Umieść panel AllinOne w zatoce tak, aby zrównał się z przodem obudowy i otwory na śruby zgrały się z otworami w obudowie 2) Podłącz drugą końcówkę kabla J do konektora dla na płycie głównej (opcjonalnie) 3) Zabezpiecz panel za pomocą śrubek I 3) Podłącz P do kabli dla sensorów i zamocuj sensory przy pomocy załączonej taśmy w porządanej lokalizacji. UWAGA: W trybie auto prędkość wentylatorów będzie sterowana automatycznie. Upewnij się, że sensory są prowidłowo rozmieszczone (np: Gdy Fan 1 podłączony jest do procesora to sensor 1 [T1] powienien być zamontowany na radiatorze procesora) Nie umieszczaj sensora pomiędzy podstawą radiatora a powierzchnią procesora. 5 6

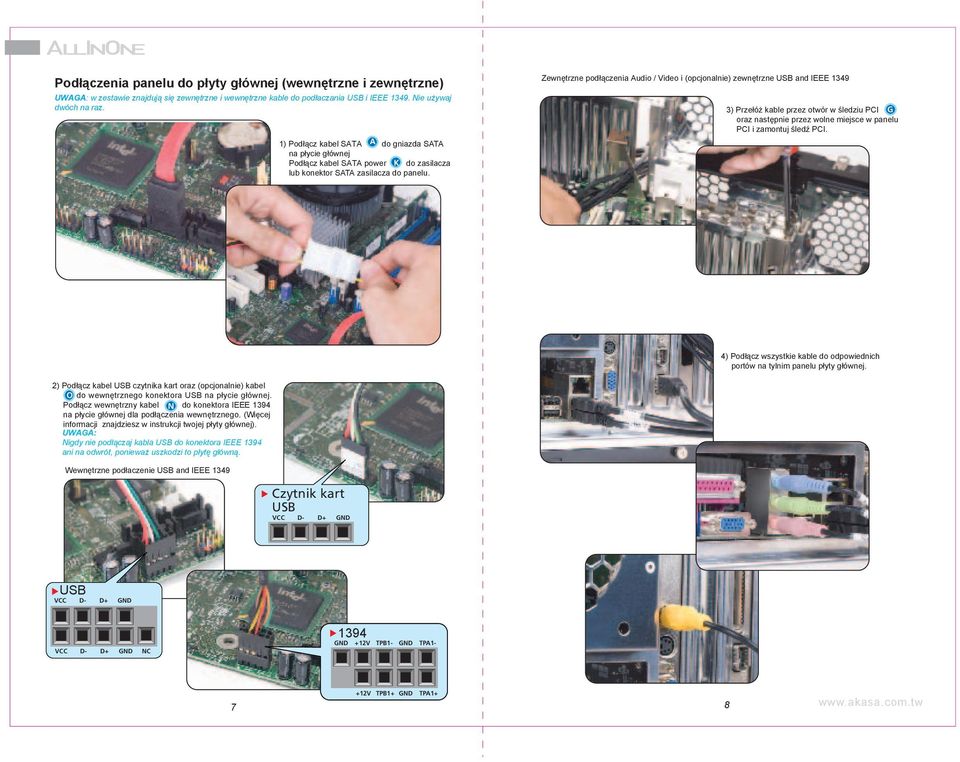

5 Podłączenia panelu do płyty głównej (wewnętrzne i zewnętrzne) UWAGA: w zestawie znajdują się zewnętrzne i wewnętrzne kable do podłaczania USB i IEEE Nie używaj dwóch na raz. 1) Podłącz kabel SATA A do gniazda SATA na płycie głównej Podłącz kabel SATA power K do zasilacza lub konektor SATA zasilacza do panelu. Zewnętrzne podłączenia Audio / Video i (opcjonalnie) zewnętrzne USB and IEEE ) Przełóż kable przez otwór w śledziu PCI G oraz następnie przez wolne miejsce w panelu PCI i zamontuj śledź PCI. śróbką. 4) Podłącz wszystkie kable do odpowiednich portów na tylnim panelu płyty głównej. 2) Podłącz kabel USB czytnika kart oraz (opcjonalnie) kabel O do wewnętrznego konektora USB na płycie głównej. Podłącz wewnętrzny kabel N do konektora IEEE 1394 na płycie głównej dla podłączenia wewnętrznego. (Więcej informacji znajdziesz w instrukcji twojej płyty głównej). UWAGA: Nigdy nie podłączaj kabla USB do konektora IEEE 1394 ani na odwrót, ponieważ uszkodzi to płytę główną. Wewnętrzne podłaczenie USB and IEEE 1349 Czytnik kart USB VCC D- D+ GND USB VCC D- D+ GND VCC D- D+ GND NC 1394 GND +12V TPB1- GND TPA1- +12V TPB1+ GND TPA1+ 7 8

6 Instalacja Sterowników dla Czytnika Kart Instrukcja wyświetlacza LCD Minimalne Wymagania Systemowe Windows PC klasy Pentium wyposażony w USB (w tym minimalnie jeden wewnętrzny) 98SE, 2000, ME, XP CD-ROM Port USB 2.0 wymagany dla szybkiego transferu. Instalacja dla Windows XP/2000/Me Windows XP/XPx64/2000/Me nie potrzebuje dodatkowych sterowników. Wszystkie potrzebne pliki zostaną zainstalowane automatycznie. Instalacja dla Windows 98/98SE 1) Wsadź załączone CD do CD-ROM. 2) Kliknij ikonę CD-ROM. 3) Podążaj za poleceniami "Install Wizard" aby zainstalować "USB Card Reader Driver". 4) Kliknij "Tak" aby zrestartować system. 5) Windows 98SE wykryje urządzenie automatycznie 5-1 Wyskoczy oknko "Find new Hardware". 5-2 Poczekaj, aż Windows 98SE skonfiguruje czytnik kart. Po zakończeniu instalacji okno powinno się zamknąć automatycznie. 5-3 Otwórz "mój komputer. Zobaczysz wszystkie zainstalowane urządzenia 5-4 Instalacja jest zakończona. Odinstalowywanie Sterowników dla Windows 98/98SE 1) Powtórz proces instalacji aby odinstalować sterowniki. 2) Podążaj za poleceniami instalatora aby zakończyć proces. 3) Gdy wyskoczy pytanie o zrestartowanie systemu wybierz "Tak" i odinstalowanie będzie zakończone. Używanie Kart Pamięci Windows 98/98SE Aby zapobiec utracie danych, zanim wyciągniesz kartę pamięci z portu czytnika kart upewnij się, że komputer zakończył używanie/kopiowanie danych. Windows ME/2000/XP/x64 Czytnik kart jest urządzeniem typu Plug&Play oraz Hot Swappable i karty pamięci można dowolnie wkładać/wyciągać. Jeżeli chcesz mieć pewność, że kopiowanie danych zostało zakończone, kliknij dwukrotnie ikonę (zielona strzałka) na pasku systemowym Windows. Na ekranie pojawi się okienko, wybierz Generic USB Storage Device i wciśnij odłącz. Prędkość Temperatura czujnika Tryb pracy Wskaźnik pracy Prędkość Tryb regulacji ustawień Numer Brak zainstalowanego Prędkość " " Wentylator nie zainstalowany lub zainstalowany nieprawidłowo. Sprawdź poprawność podłączenia. Zbyt niska prędkość lub awaria Wyświetlacz LCD podświetlony na czerwono, mrugająca prędkość i alarm dźwiękowy Awaria lub prędkość niższa niż ustawienie alarmu. Sprawdź ustawienia alarmu (sugerowana prędkość 800 obr/min) (Alarm dźwiękowy wyłączy się po 25 sekundach, czerwone podświetlenie oraz mrugająca prędkość pozostaną aż do usunięcia problemu.) Alarm zbyt wysokiej temperatury Wyświetlacz LCD podświetlony na czerwono, mrugający wyświetlacz temperatury oraz alarm dźwiękowy Temperatura wyższa niż ustawienia alarmu temperatury. Sprawdź ustawienia alarmu i/lub prędkość (w trybie manualnym) (Alarm dźwiękowy wyłączy się po 25 sekundach, czerwone podświetlenie oraz mrugająca temperatura pozostaną aż do momentu gdy temperatura czujnika jest niższa od ustawienia jego alarmu.) 9 10

7 Tryb Manualny (MANUAL) Naciśnij zmieniaj fan1 / temp1 and fan2 / temp2. BT1 BT3 Naciśnij lub zmieniaj prędkość i temperaturę. Naciśnij zmieniaj temperaturę z o C na o F. reset - mode + Ustawianie Alarmu (SET) 1) Naciśnij na 2 sek. włączy się tryb ustawień (SET). 2) Naciśnij lub zmieniaj między fan1, fan2, temp1 i temp2. 3) Naciśnij lub dostosuj temperatry i prędkości. 4) Naciśnij na 2 sek. wyjście i zachowanie ustawień. BT4 BT2 Tryb Automatyczny (AUTO) 1) Naciśnij na 2 sek. tryb ustawiania włączony (SET). 2) Naciśnij 5 razy na ekranie wyświetli się "AUTO". 3) Naciśnij na 2 sek. wyjście i zachowanie ustawień. Funkcja Guzik BT1 BT2 BT3 BT4 Ustawianie wyświetlacza LCD o C / o F Fan1 (Wentylator 1),Temp1 / Fan2 (Wentylator 2),Temp2) Zwiększa prędkość Zmniejsza prędkość Ustawianie alarmu Wciśnij na 2 sekundy aby wejść/wyjść do trybu ustawień alarmu Wybiera Fan1 / Temp1 / Fan2 / Temp2 / tryb Auto lub Manual Zwiększa ustawienia alarmu o 100RPM (obr/min) lub 5 o C Zmniejsza ustawienia alarmu o 100RPM (obr/min) lub 5 o C W trybie automatycznym wentylatory sterowane są poprzez temperaturę odpowiednich sensorów (tzn.: Sensor 1 [T1] kontroluje wentylator 1 [Fan1]). Ustawienia regulacji napięcia dla wentylatorów są stałe i wynoszą odpowiednio: temperatura sensora napięcie dla wentylatorów 45 o C / 113 o F 7 V 55 o C / 131 o F 10V 65 o C / 149 o F 12V UWAGA: Alarm dla każdego (oddzielnie) ustawiany jest manualnie. Przywracanie ustawień fabrycznych Naciśnij jednocześnie oraz aż ekran zacznie mrugać (ok. 2 sek)
