2 SKRÓCONY PRZEWODNIK Przedstawiamy skrócony przewodnik po oprogramowaniu SOLIDWORKS Inspection. W kilku następnych tematach opisano podstawy tworzenia nowego projektu, odnośników do rysunków i raportów kontrolnych. Celem skróconego przewodnika jest krótkie przedstawienie podstaw tworzenia dokumentacji kontrolnej za pomocą oprogramowania SOLIDWORKS Inspection. Oprogramowanie SOLIDWORKS Inspection ma wiele dodatkowych funkcji, które nie są opisane w tym przewodniku. Aby uzyskać bardziej szczegółowe instrukcje, prosimy skorzystać z plików pomocy. 2

3 SPIS TREŚCI Skrócony przewodnik... 2 SOLIDWORKS Inspection niezależna aplikacja... 4 Tworzenie nowego projektu... 4 Dodawanie właściwości projektu... 5 Wyodrębnianie notatki... 6 Wyodrębnianie wymiaru... 8 Wyodrębnianie wymiarowania geometrycznego i ramki regulacji tolerancji Edytowanie cech GWiT Wyodrębnianie ilości Domyślne tolerancje Wstawianie notatki Wyświetlanie narzędzi manipulacji Wygląd odnośnika Zapisywanie szablonu Dostosowywanie list Dostosowywanie listy cech charakterystycznych Sortowanie i zaawansowane filtrowanie Dodawanie rysunku Lista materiałów Porównywanie rysunków Wstawianie siatki Publikowanie do pliku PDF Publikowanie do pliku programu Excel Edytor szablonów programu Microsoft Excel Wyniki pomiarów Import danych CMM

4 SOLIDWORKS INSPECTION NIEZALEŻNA APLIKACJA Aplikacja SOLIDWORKS Inspection pozwala tworzyć dokumenty kontrolne niezależnie od rodzaju używanego systemu CAD. Jeśli jesteś użytkownikiem oprogramowania SOLIDWORKS i pracujesz nad plikiem rysunku SOLIDWORKS, skorzystaj z dodatku SOLIDWORKS Inspection. Jeśli jednak masz dostęp tylko do pliku PDF lub TIFF, użyj niezależnej aplikacji SOLIDWORKS Inspection, aby utworzyć rysunek z odnośnikiem i arkusz kontroli. TWORZENIE NOWEGO PROJEKTU 1. Uruchom program SOLIDWORKS Inspection (niezależną aplikację), klikając dwukrotnie ikonę na pulpicie. 2. Skopiuj folder Standalone z lokalizacji <folder instalacji>/<język>/ i wklej go na pulpit. W ramach przerabiania skróconego podręcznika użytkownik będzie korzystać z plików, które zawiera ten folder. 3. Kliknij (logo SOLIDWORKS Inspection) i wybierz pozycję Nowy projekt. 4. W oknie Szablon projektu wybierz szablon AS9102 (cale), a następnie kliknij przycisk OK. 5. W oknie Otwórz przejdź do pulpitu, znajdź folder Standalone, wybierz plik LOWER PLATE - A2.PDF, a następnie kliknij przycisk Otwórz. 4

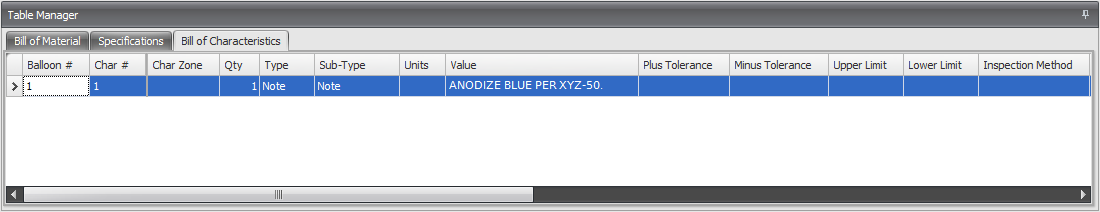

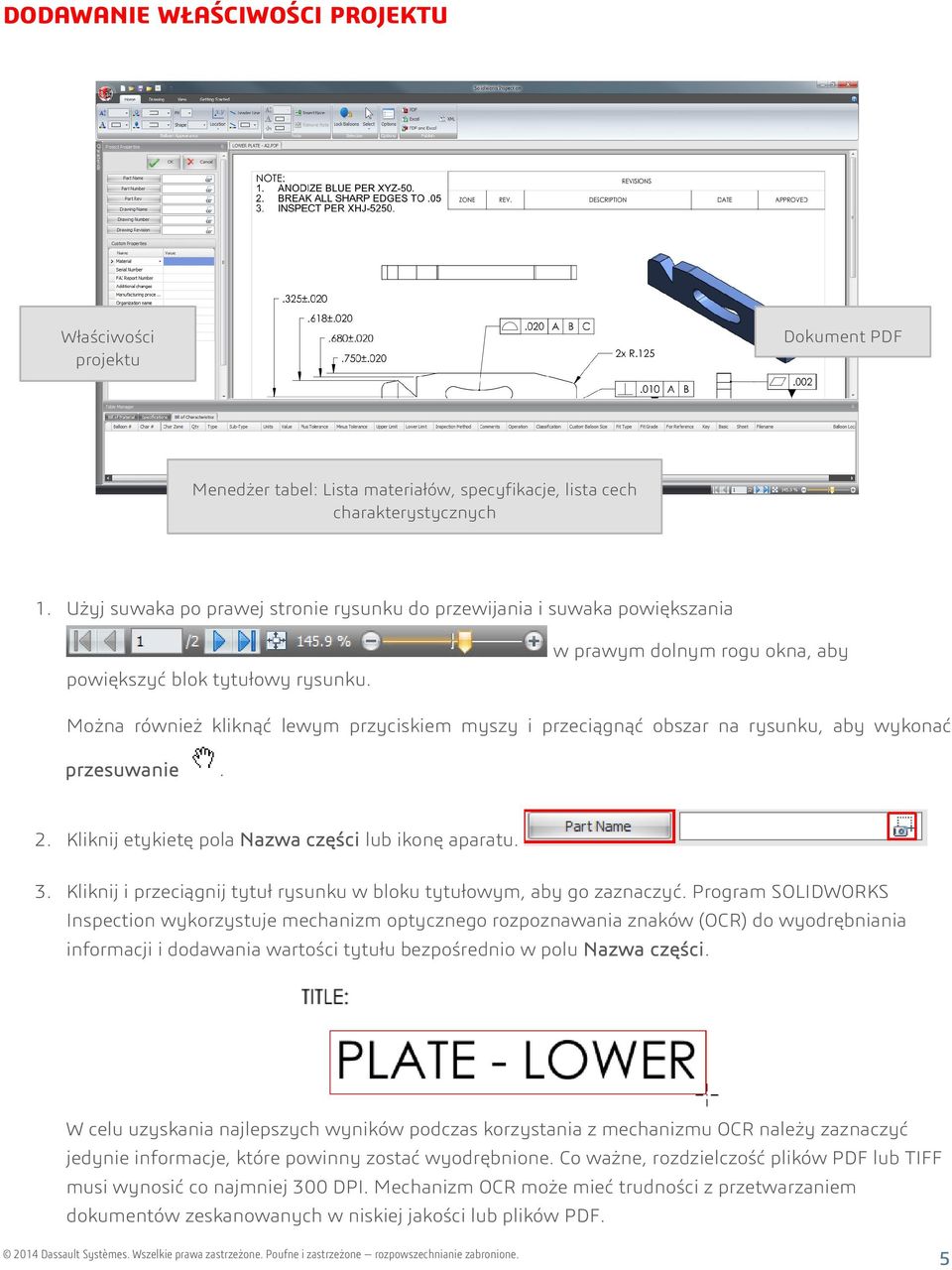

5 DODAWANIE WŁAŚCIWOŚCI PROJEKTU Właściwości projektu Dokument PDF Menedżer tabel: Lista materiałów, specyfikacje, lista cech charakterystycznych 1. Użyj suwaka po prawej stronie rysunku do przewijania i suwaka powiększania powiększyć blok tytułowy rysunku. w prawym dolnym rogu okna, aby Można również kliknąć lewym przyciskiem myszy i przeciągnąć obszar na rysunku, aby wykonać przesuwanie. 2. Kliknij etykietę pola Nazwa części lub ikonę aparatu. 3. Kliknij i przeciągnij tytuł rysunku w bloku tytułowym, aby go zaznaczyć. Program SOLIDWORKS Inspection wykorzystuje mechanizm optycznego rozpoznawania znaków (OCR) do wyodrębniania informacji i dodawania wartości tytułu bezpośrednio w polu Nazwa części. W celu uzyskania najlepszych wyników podczas korzystania z mechanizmu OCR należy zaznaczyć jedynie informacje, które powinny zostać wyodrębnione. Co ważne, rozdzielczość plików PDF lub TIFF musi wynosić co najmniej 300 DPI. Mechanizm OCR może mieć trudności z przetwarzaniem dokumentów zeskanowanych w niskiej jakości lub plików PDF. 5

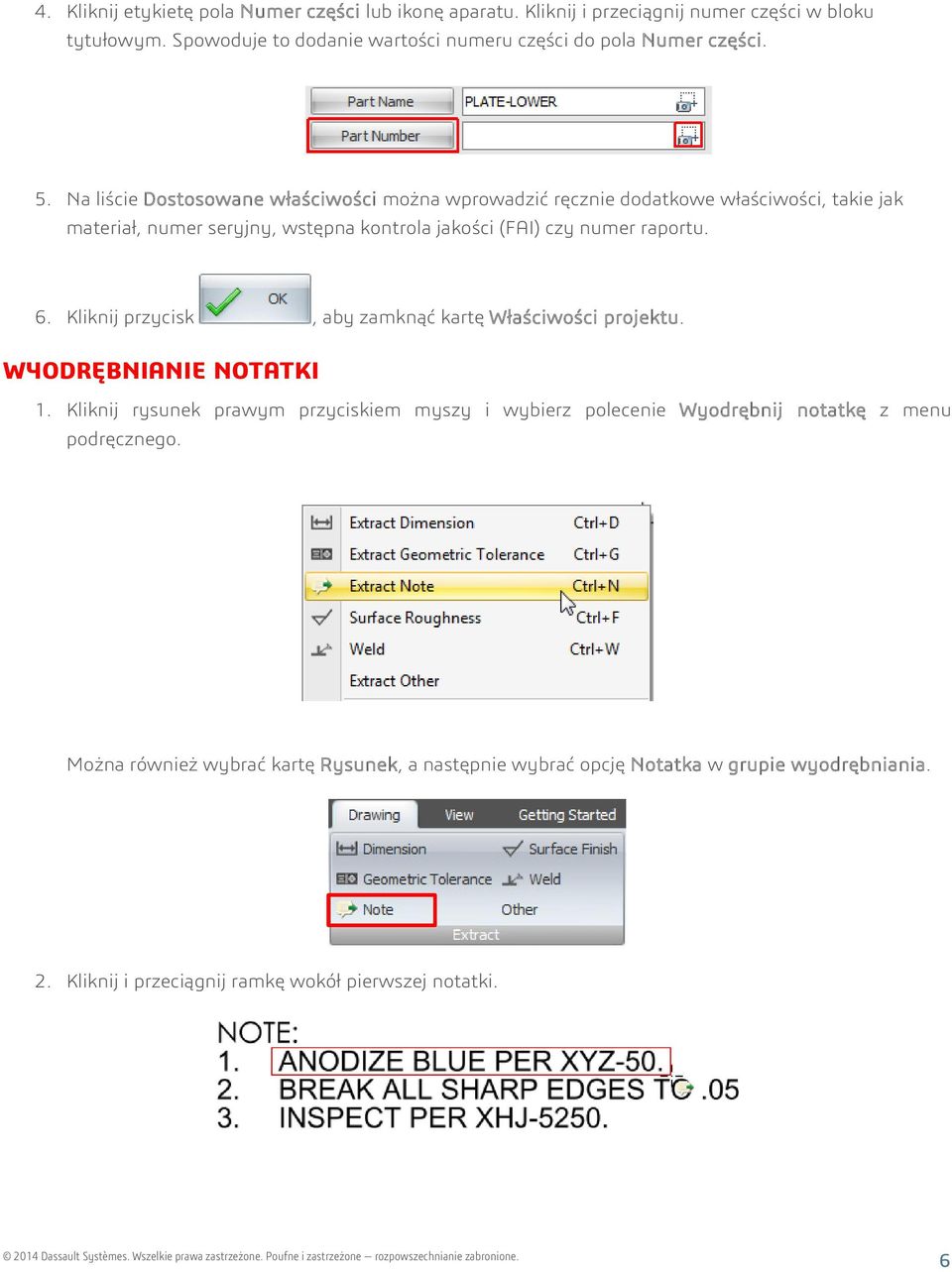

6 4. Kliknij etykietę pola Numer części lub ikonę aparatu. Kliknij i przeciągnij numer części w bloku tytułowym. Spowoduje to dodanie wartości numeru części do pola Numer części. 5. Na liście Dostosowane właściwości można wprowadzić ręcznie dodatkowe właściwości, takie jak materiał, numer seryjny, wstępna kontrola jakości (FAI) czy numer raportu. 6. Kliknij przycisk, aby zamknąć kartę Właściwości projektu. WYODRĘBNIANIE NOTATKI 1. Kliknij rysunek prawym przyciskiem myszy i wybierz polecenie Wyodrębnij notatkę z menu podręcznego. Można również wybrać kartę Rysunek, a następnie wybrać opcję Notatka w grupie wyodrębniania. 2. Kliknij i przeciągnij ramkę wokół pierwszej notatki. 6

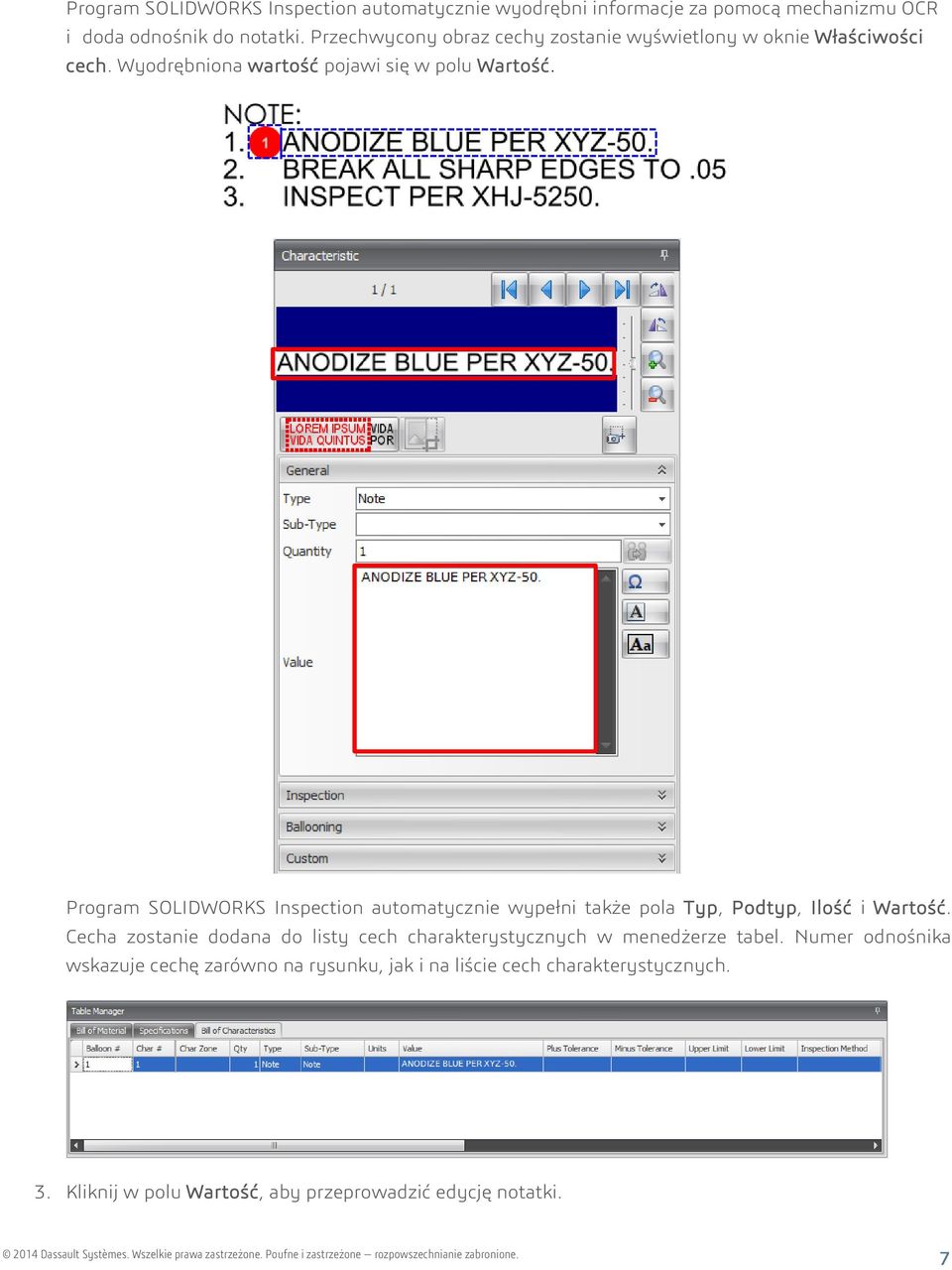

7 Program SOLIDWORKS Inspection automatycznie wyodrębni informacje za pomocą mechanizmu OCR i doda odnośnik do notatki. Przechwycony obraz cechy zostanie wyświetlony w oknie Właściwości cech. Wyodrębniona wartość pojawi się w polu Wartość. Program SOLIDWORKS Inspection automatycznie wypełni także pola Typ, Podtyp, Ilość i Wartość. Cecha zostanie dodana do listy cech charakterystycznych w menedżerze tabel. Numer odnośnika wskazuje cechę zarówno na rysunku, jak i na liście cech charakterystycznych. 3. Kliknij w polu Wartość, aby przeprowadzić edycję notatki. 7

8 WYODRĘBNIANIE WYMIARU 1. Używając funkcji przesuwania lub przewijania, przejdź do pierwszego wymiaru poniżej notatek na rysunku. 2. Kliknij rysunek prawym przyciskiem myszy i wybierz polecenie Wyodrębnij wymiar z menu podręcznego. Można również wybrać kartę Rysunek, a następnie wybrać opcję Wymiar w grupie wyodrębniania. 3. Kliknij i przeciągnij ramkę wokół wymiaru. Program SOLIDWORKS Inspection automatycznie wyodrębni informacje (nominalna wartość, tolerancje +/-) za pomocą mechanizmu OCR, obliczy górne i dolne granice, a następnie doda odnośnik do wymiaru. Przechwycony obraz cechy zostanie wyświetlony w oknie Właściwości cech. Można kliknąć w polach Wartość lub Tolerancja, aby przeprowadzić edycję cechy. 8

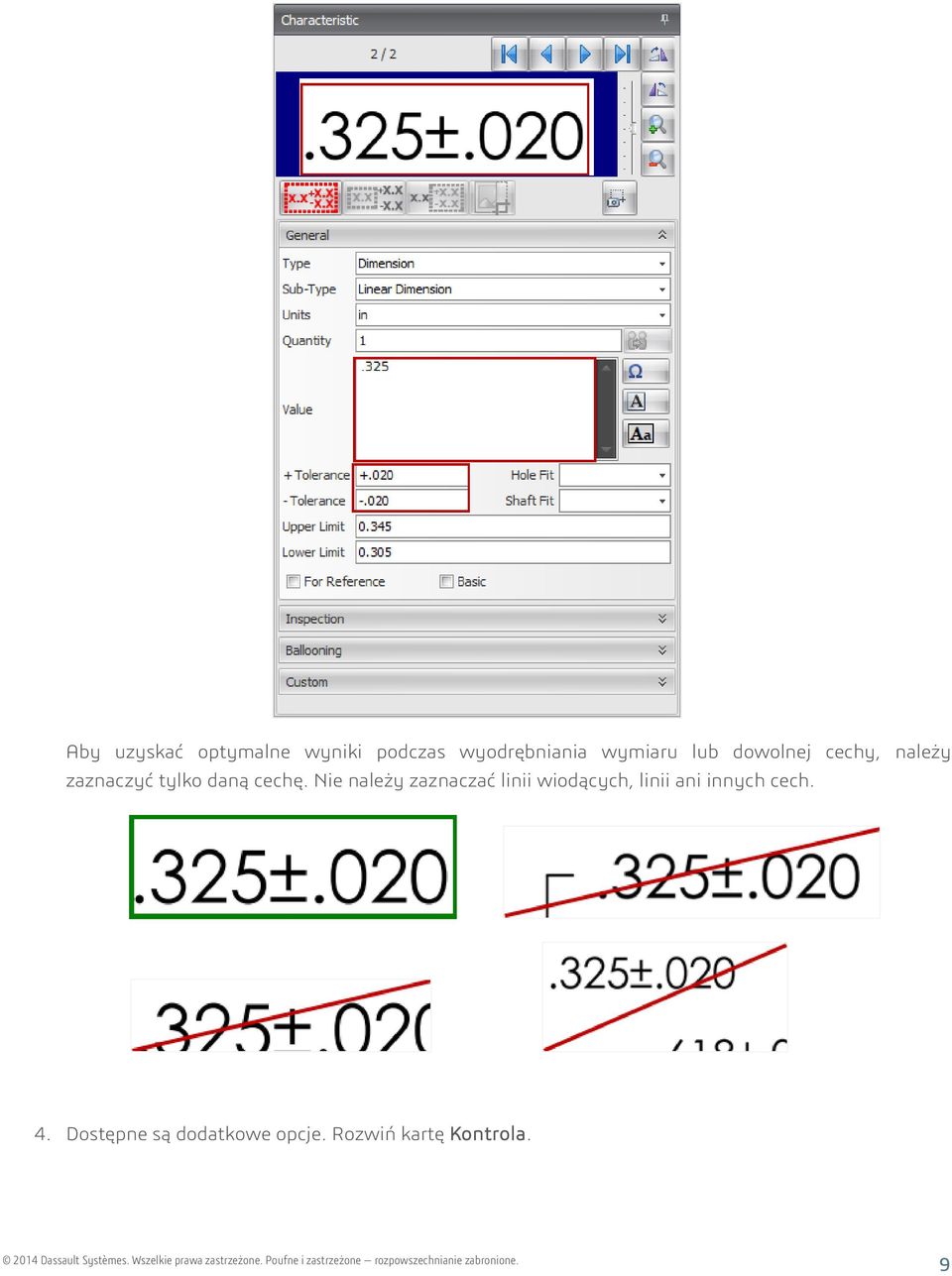

9 Aby uzyskać optymalne wyniki podczas wyodrębniania wymiaru lub dowolnej cechy, należy zaznaczyć tylko daną cechę. Nie należy zaznaczać linii wiodących, linii ani innych cech. 4. Dostępne są dodatkowe opcje. Rozwiń kartę Kontrola. 9

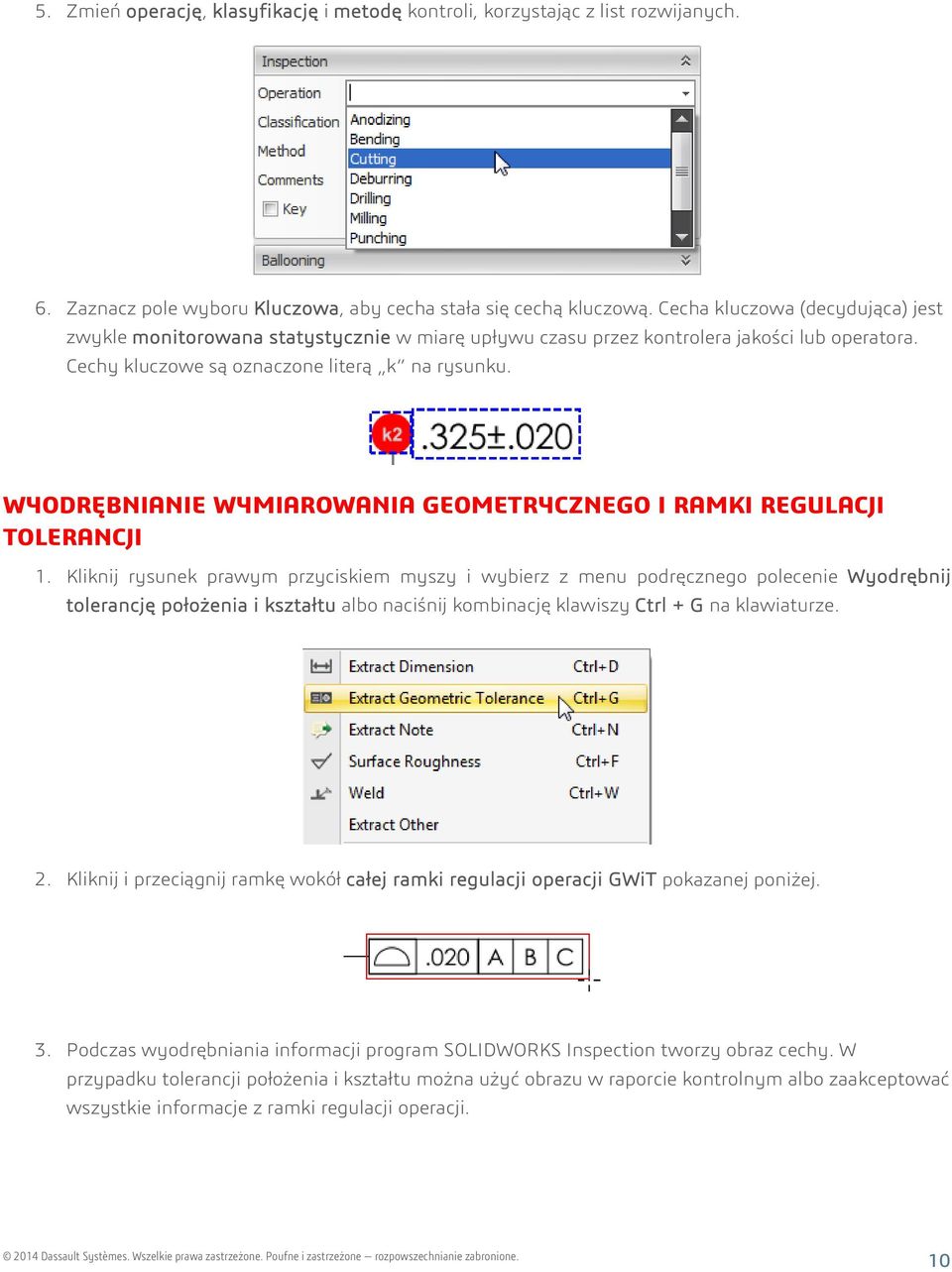

10 5. Zmień operację, klasyfikację i metodę kontroli, korzystając z list rozwijanych. 6. Zaznacz pole wyboru Kluczowa, aby cecha stała się cechą kluczową. Cecha kluczowa (decydująca) jest zwykle monitorowana statystycznie w miarę upływu czasu przez kontrolera jakości lub operatora. Cechy kluczowe są oznaczone literą k na rysunku. WYODRĘBNIANIE WYMIAROWANIA GEOMETRYCZNEGO I RAMKI REGULACJI TOLERANCJI 1. Kliknij rysunek prawym przyciskiem myszy i wybierz z menu podręcznego polecenie Wyodrębnij tolerancję położenia i kształtu albo naciśnij kombinację klawiszy Ctrl + G na klawiaturze. 2. Kliknij i przeciągnij ramkę wokół całej ramki regulacji operacji GWiT pokazanej poniżej. 3. Podczas wyodrębniania informacji program SOLIDWORKS Inspection tworzy obraz cechy. W przypadku tolerancji położenia i kształtu można użyć obrazu w raporcie kontrolnym albo zaakceptować wszystkie informacje z ramki regulacji operacji. 10

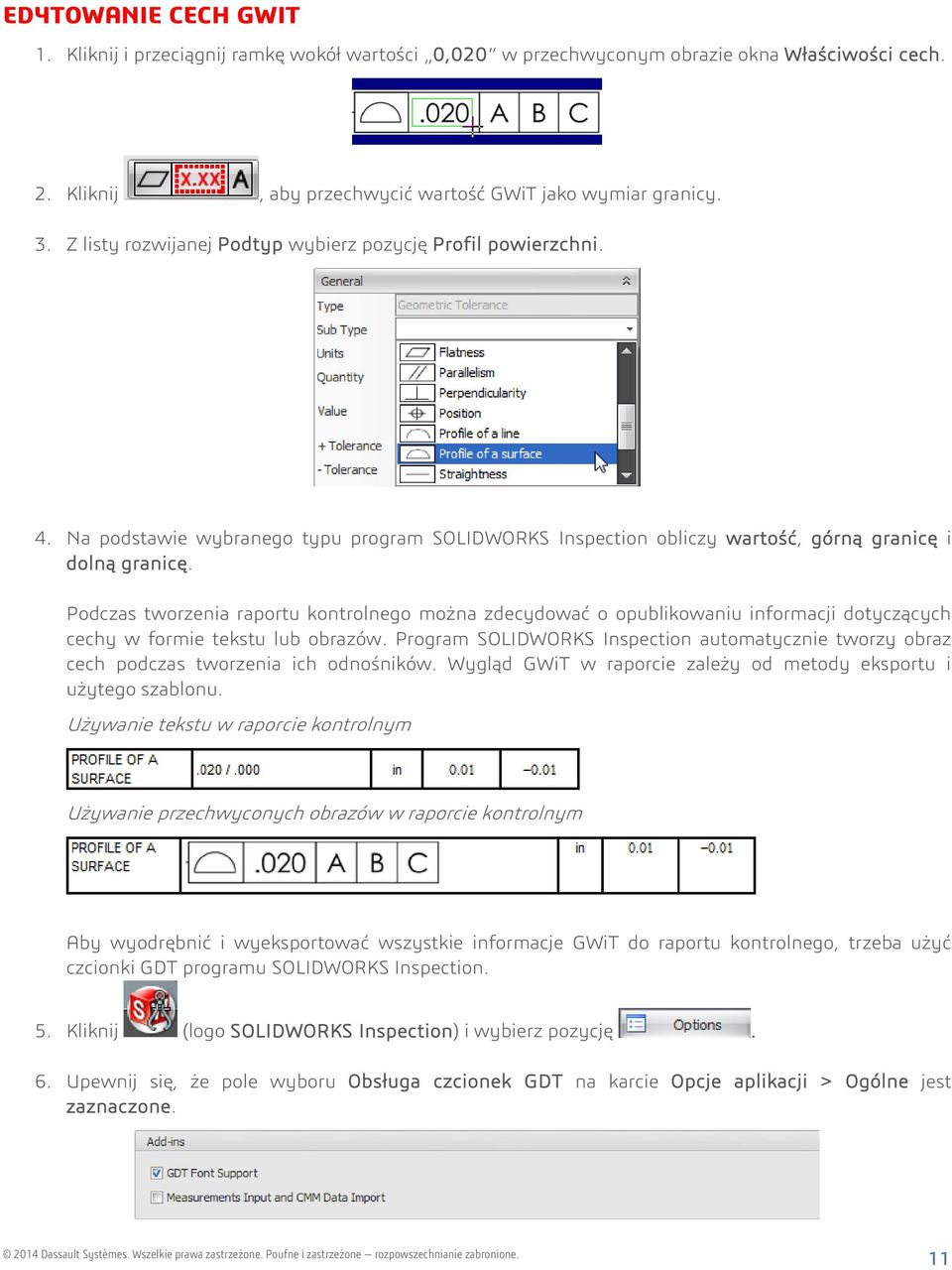

11 EDYTOWANIE CECH GWIT 1. Kliknij i przeciągnij ramkę wokół wartości 0,020 w przechwyconym obrazie okna Właściwości cech. 2. Kliknij, aby przechwycić wartość GWiT jako wymiar granicy. 3. Z listy rozwijanej Podtyp wybierz pozycję Profil powierzchni. 4. Na podstawie wybranego typu program SOLIDWORKS Inspection obliczy wartość, górną granicę i dolną granicę. Podczas tworzenia raportu kontrolnego można zdecydować o opublikowaniu informacji dotyczących cechy w formie tekstu lub obrazów. Program SOLIDWORKS Inspection automatycznie tworzy obraz cech podczas tworzenia ich odnośników. Wygląd GWiT w raporcie zależy od metody eksportu i użytego szablonu. Używanie tekstu w raporcie kontrolnym Używanie przechwyconych obrazów w raporcie kontrolnym Aby wyodrębnić i wyeksportować wszystkie informacje GWiT do raportu kontrolnego, trzeba użyć czcionki GDT programu SOLIDWORKS Inspection. 5. Kliknij (logo SOLIDWORKS Inspection) i wybierz pozycję. 6. Upewnij się, że pole wyboru Obsługa czcionek GDT na karcie Opcje aplikacji > Ogólne jest zaznaczone. 11

12 7. W oknie Cecha wybierz opcję Typ. 8. Kliknij i przeciągnij ramkę wokół wartości 0,020 w przechwyconym obrazie okna Właściwości cech. 9. Kliknij, aby przechwycić wartość GWiT. 10. Wpisz odniesienia A, B, C. Wszystkie informacje GWiT zostaną prawidłowo wyodrębnione, a następnie wyeksportowane w raporcie kontrolnym. Używanie tekstu w raporcie kontrolnym Używanie przechwyconych obrazów w raporcie kontrolnym 12

13 WYODRĘBNIANIE ILOŚCI 1. Kliknij rysunek prawym przyciskiem myszy i wybierz polecenie Wyodrębnij wymiar z menu podręcznego. Można również wybrać kartę Rysunek, a następnie wybrać opcję Wymiar w grupie wyodrębniania. 2. Kliknij i przeciągnij ramkę wokół wymiaru. Program SOLIDWORKS Inspection automatycznie rozpozna ilość i podtyp promień. Ponadto mechanizm OCR wyodrębni nominalną wartość oraz obliczy górną i dolną granicę na podstawie domyślnych tolerancji określonych w ustawieniach. 13

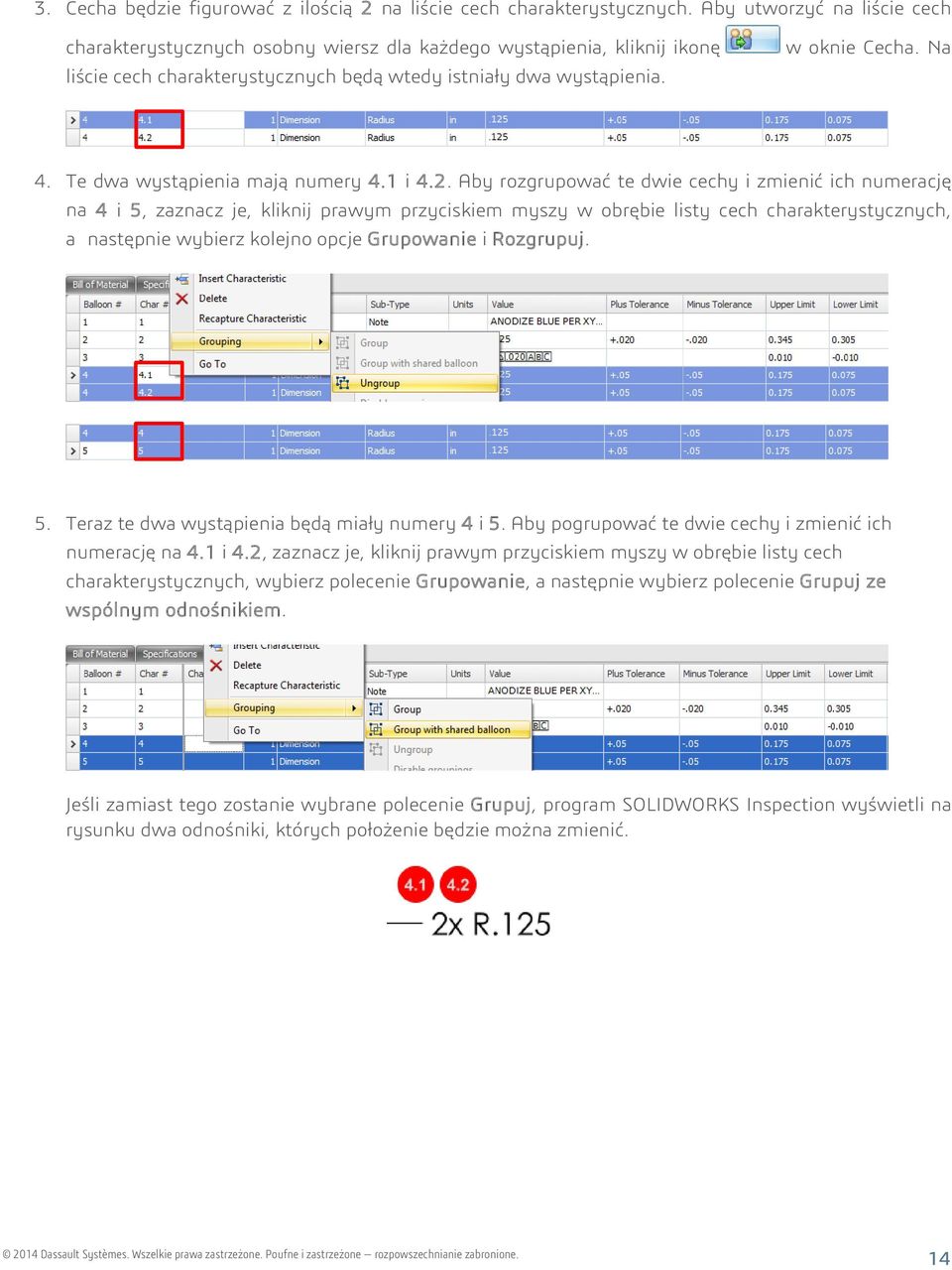

14 3. Cecha będzie figurować z ilością 2 na liście cech charakterystycznych. Aby utworzyć na liście cech charakterystycznych osobny wiersz dla każdego wystąpienia, kliknij ikonę liście cech charakterystycznych będą wtedy istniały dwa wystąpienia. w oknie Cecha. Na 4. Te dwa wystąpienia mają numery 4.1 i 4.2. Aby rozgrupować te dwie cechy i zmienić ich numerację na 4 i 5, zaznacz je, kliknij prawym przyciskiem myszy w obrębie listy cech charakterystycznych, a następnie wybierz kolejno opcje Grupowanie i Rozgrupuj. 5. Teraz te dwa wystąpienia będą miały numery 4 i 5. Aby pogrupować te dwie cechy i zmienić ich numerację na 4.1 i 4.2, zaznacz je, kliknij prawym przyciskiem myszy w obrębie listy cech charakterystycznych, wybierz polecenie Grupowanie, a następnie wybierz polecenie Grupuj ze wspólnym odnośnikiem. Jeśli zamiast tego zostanie wybrane polecenie Grupuj, program SOLIDWORKS Inspection wyświetli na rysunku dwa odnośniki, których położenie będzie można zmienić. 14

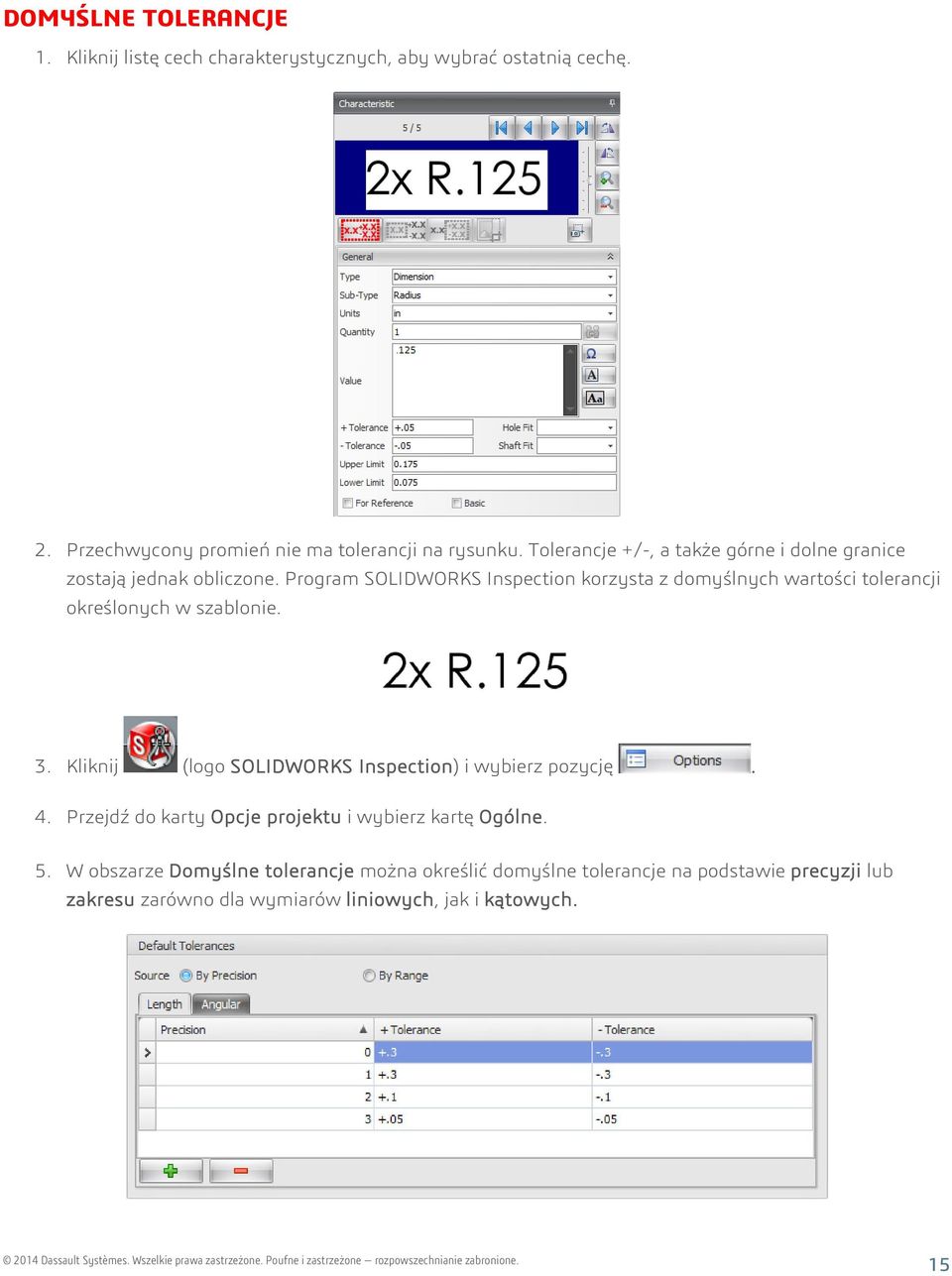

15 DOMYŚLNE TOLERANCJE 1. Kliknij listę cech charakterystycznych, aby wybrać ostatnią cechę. 2. Przechwycony promień nie ma tolerancji na rysunku. Tolerancje +/-, a także górne i dolne granice zostają jednak obliczone. Program SOLIDWORKS Inspection korzysta z domyślnych wartości tolerancji określonych w szablonie. 3. Kliknij (logo SOLIDWORKS Inspection) i wybierz pozycję. 4. Przejdź do karty Opcje projektu i wybierz kartę Ogólne. 5. W obszarze Domyślne tolerancje można określić domyślne tolerancje na podstawie precyzji lub zakresu zarówno dla wymiarów liniowych, jak i kątowych. 15

16 Jeśli w takiej sytuacji wymiar będzie mieć dwie cyfry, domyślna tolerancja + wyniesie +0,1, a domyślna tolerancja - wyniesie -0,1. W analizowanym przykładzie tolerancja + dla wymiaru R.125 wynosi +0,05, a tolerancja - dla tego wymiaru wynosi -0,05. WSTAWIANIE NOTATKI 1. Kliknij rysunek prawym przyciskiem myszy i wybierz polecenie Wstaw notatkę z menu podręcznego. Można również wybrać kartę Start, a następnie wybrać polecenie Wstaw notatkę w grupie Notatka. Do rysunku zostanie dodane pole notatki. Można zmienić jego rozmiar lub je przenieść. 2. Kliknij dwukrotnie w polu notatki, aby je zmodyfikować. 3. Korzystając z opcji dostępnych w grupie Notatka, można zmienić rozmiar i kolor czcionki, a także kolor tła. 16

17 WYŚWIETLANIE NARZĘDZI MANIPULACJI 1. Wybierz kartę Widok. 2. Ikony w grupie Arkusz umożliwiają przechodzenie między poszczególnymi arkuszami rysunku. Można albo użyć strzałek, żeby przejść do pierwszego, poprzedniego, następnego bądź ostatniego arkusza, albo po prostu wpisać numer arkusza. 3. Można też dokonać szybkiego powiększenia/pomniejszenia, aby dopasować stronę, wysokość lub szerokość. 4. Karta Powiększenie pozwala szybko wykonać powiększanie i pomniejszanie lub określić konkretny poziom powiększenia/zmniejszenia. 5. Podobne opcje są dostępne w dolnej części okien. 6. W grupie Pokaż są dostępne przyciski Przesuń, Powiększ obszar oraz Lewy górny, Prawy górny, Lewy dolny i Prawy dolny. Te przyciski umożliwiają natychmiastowe uwidocznienie narożnika rysunku. 7. Przycisk Ukryj/Pokaż zrzuty ukrywa/uwidacznia cechy, które zostały już zarejestrowane. Pozwala to zidentyfikować cechy, do których nie został jeszcze dołączony odnośnik. 17

18 WYGLĄD ODNOŚNIKA 1. Można w pełni dostosować kształt, kolor i rozmiar odnośników. 2. W tabeli Lista cech charakterystycznych zaznacz żądane cechy, naciskając i przytrzymując klawisz Ctrl, a następnie je wybierając. Można też zaznaczyć wszystkie cechy jednocześnie, używając kombinacji klawiszy Ctrl + A. 3. Na karcie Start zmień kolor tekstu odnośnika, rozmiar tekstu, kolor obramowania, kolor tła, dopasowanie, położenie i kształt odnośnika, korzystając z rozwijanej listy poleceń w grupie Wygląd odnośnika. 4. Na karcie Start zmień kolor tekstu, rozmiar tekstu, kolor obramowania, kolor tła, dopasowanie lub położenie odnośnika. 5. Aby zdefiniować wygląd odnośnika na poziomie projektu i zapisać te ustawienia w szablonie, kliknij (logo SOLIDWORKS Inspection), a następnie. 18

19 6. Na karcie Opcje projektu wybierz pozycję Tworzenie odnośników. Za pomocą tego okna modyfikuje się wszystkie opcje wyglądu odnośnika. ZAPISYWANIE SZABLONU 1. Aby zapisać bieżący projekt jako szablon, kliknij (logo SOLIDWORKS Inspection), wybierz polecenie Zapisz jako, a następnie wybierz opcję Szablon projektu kontroli. 19

20 2. W oknie Zapisz jako wprowadź nazwę, a następnie kliknij przycisk Zapisz. DOSTOSOWYWANIE LIST 1. Kliknij (logo SOLIDWORKS Inspection) i wybierz pozycję. 2. Na karcie Opcje aplikacji wybierz pozycję Listy. 3. W obszarze Listy wybierz pozycję Operacje. 4. Kliknij przycisk, aby dodać kolejną operację. 20

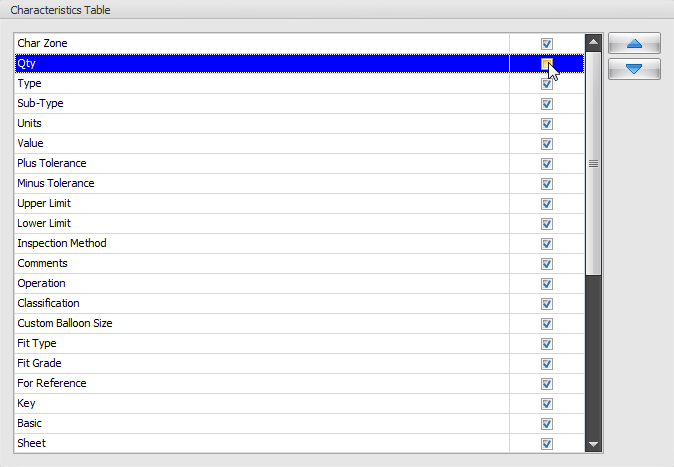

21 5. Kliknij dwukrotnie dowolne wystąpienie, aby zmienić jego nazwę. Kliknij przycisk, aby usunąć dowolne wystąpienie. 6. Można dostosować listy Operacje, Metody i Klasyfikacje, a także listy Dostosowane pole. DOSTOSOWYWANIE LISTY CECH CHARAKTERYSTYCZNYCH 1. Kliknij (logo SOLIDWORKS Inspection) i wybierz pozycję. 2. Na karcie Opcje aplikacji wybierz pozycję Wyświetlanie. 3. Zaznacz pola, które mają być wyświetlane na liście cech charakterystycznych. 4. Aby zmienić organizację kolumn, zaznacz pole i kliknij przyciski. 5. Po przeorganizowaniu kolumn kliknij przycisk OK. 21

22 SORTOWANIE I ZAAWANSOWANE FILTROWANIE 1. Na liście cech charakterystycznych kliknij nagłówek, aby wykonać sortowanie według danej kolumny. W nagłówku kolumny pojawi się strzałka informująca o kolejności sortowania: rosnącej lub malejącej. 2. Aby zmienić tryb sortowania w kolejności rosnącej na tryb sortowania w kolejności malejącej (lub odwrotnie), kliknij nagłówek ponownie. 3. Po ustawieniu wskaźnika myszy nad jednym z nagłówków kolumn pojawi się ikona filtra widoczna w nagłówku. 4. Kliknij ikonę, aby przefiltrować listę cech charakterystycznych na podstawie wartości tej kolumny. 5. Kliknij dowolny nagłówek prawym przyciskiem myszy, aby wyświetlić menu podręczne. 6. To menu zawiera zaawansowane opcje filtrowania. Można użyć Edytora filtra, aby zdefiniować złożone filtrowanie obejmujące wiele kolumn. 22

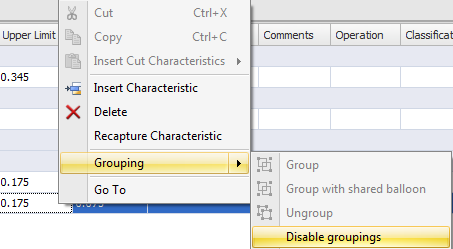

23 7. Cechy można pogrupować według konkretnej kolumny, korzystając z opcji Grupuj według tej kolumny. W tym przykładzie lista cech charakterystycznych jest pogrupowana według podtypu. 8. Aby wyłączyć grupowanie, kliknij dowolną cechę prawym przyciskiem myszy, wybierz Grupowanie, a następnie wybierz Wyłącz grupowania. DODAWANIE RYSUNKU 1. Do pojedynczego projektu można dodać wiele rysunków. Aby dodać (lub usunąć) rysunek, wybierz kartę Rysunek, a następnie kliknij polecenie Dodaj rysunek. 2. W oknie Otwórz wybierz plik PARTS LIST-PL2.pdf z folderu Standalone. 3. Program SOLIDWORKS Inspection doda dokument. Można szybko przełączać się między dwoma rysunkami, korzystając z kart w górnej części okna rysunku. 23

24 LISTA MATERIAŁÓW Niektóre raporty wstępnej kontroli jakości (FAI) zgodne ze standardami branżowymi (AS9102) wymagają listy materiałów. 1. W Menedżerze tabel wybierz opcję Lista materiałów. 2. Użyj ikony, aby dodać elementy do listy materiałów. 3. Ręcznie wpisz nazwę części, numer części, numer seryjny części, numer raportu FAI lub kod dostawcy albo kliknij ikonę (ikona funkcji OCR). 4. Wybierz rysunek PARTS LIST-PL2.pdf. 5. Zmniejsz widok, aby zobaczyć całą listę materiałów. 6. Na karcie Lista materiałów kliknij opcję Wyodrębnij. 7. Kliknij i przeciągnij listę materiałów. 24

25 8. Funkcja OCR wyodrębni wszystkie informacje i automatycznie wypełni kolumny. 9. Kliknij prawym przyciskiem myszy nagłówek, aby przypisać kolumnę. 10. Na koniec kliknij przycisk OK. PORÓWNYWANIE RYSUNKÓW 1. Przejdź do karty Rysunek i wybierz opcję Porównaj. 2. W oknie Wybierz rysunek porównawczy wskaż plik LOWER PLATE - D2.PDF z folderu Standalone. Kliknij przycisk Otwórz. 25

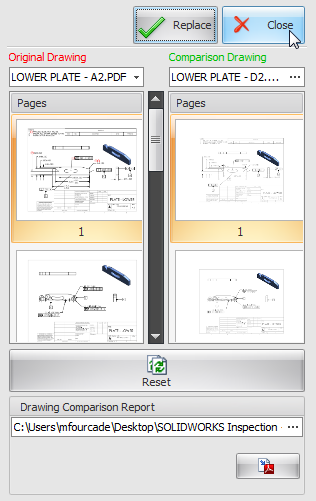

26 3. Dwa rysunki, wersja A2 i wersja D2, będą na siebie zachodzić. Narzędzie Porównaj używa innego koloru dla każdego rysunku, pomagając w ten sposób zidentyfikować na rysunkach zmiany wprowadzone podczas tworzenia nowych wersji. 4. Kliknij przycisk Zastąp, aby zastąpić istniejący rysunek, albo przycisk Zamknij. WSTAWIANIE SIATKI 1. Na karcie Rysunek wybierz opcję Siatka. 26

27 2. W oknie Właściwości siatki zaznacz pole wyboru LOWER PLATE - A2.PDF, aby zastosować siatkę do wszystkich stron tego pliku PDF. 3. Zmień kolory linii siatki i etykiet siatki. 4. Zmień liczbę wierszy i kolumn. 5. Kliknij ikonę, aby wyłączyć widoczność siatki. 6. Kliknij przycisk OK. Strefa cechy charakterystycznej znacząco przyspiesza identyfikowanie lokalizacji cechy na rysunku. Pozwala zaoszczędzić dużo czasu podczas pracy nad złożonymi rysunkami z dziesiątkami wymiarów opatrzonych odnośnikami. 27

28 PUBLIKOWANIE DO PLIKU PDF 1. Kliknij na karcie Start pozycję, aby wyeksportować rysunek z odnośnikiem do pliku PDF. 2. W oknie Zapisz jako zapisz dokument w folderze Standalone skopiowanym na pulpit. Domyślna nazwa nowego dokumentu to LOWER PLATE - A2-ballooned.pdf. W obszarze Opcje można zdefiniować domyślny przyrostek/przedrostek i inne opcje eksportu. 3. Po wyświetleniu monitu nie zapisuj drugiego dokumentu ( PARTS LIST-PL2-ballooned.pdf ). LOWER PLATE - A2-ballooned.pdf PUBLIKOWANIE DO PLIKU PROGRAMU EXCEL 1. Kliknij na karcie Start pozycję, aby wygenerować arkusz kontroli w formacie programu Excel. 28

29 2. W oknie Eksportuj do pliku Excel zaznacz przycisk opcji Aktywny dla szablonu AS9102.xlt, a następnie zaznacz pole Eksportuj. Użyj przycisków i, aby dodać szablony do listy szablonów lub je z niej usunąć. W ustawieniach właściwości przetwarzania obrazów można określić standardowy rozmiar i współczynnik powiększenia dla przechwyconych obrazów używanych w raportach kontrolnych. Niektóre szablony, na przykład AS9102 (przechwycone obrazy).xlt, wykorzystują obrazy przechwyconych cech zamiast wyodrębnionej wartości nominalnej. 3. Po kliknięciu polecenia Eksportuj program SOLIDWORKS Inspection utworzy plik LOWER PLATE A2- FAIR.xlsx. Dzięki formatowaniu warunkowemu programu Microsoft Excel wyniki, które zostały wprowadzone ręcznie, zostaną automatycznie wyróżnione na czerwono w przypadku, gdy będą wykraczać poza specyfikacje, albo na zielono, jeśli będą się mieścić w granicach specyfikacji. Gratulacje! Utworzyłeś swój pierwszy rysunek z odnośnikami i raport kontrolny za pomocą programu SOLIDWORKS Inspection. Plik PDF z odnośnikami można otworzyć za pomocą dowolnej przeglądarki PDF. Raport kontrolny można wyświetlić za pomocą programu Microsoft Excel 2007 lub jego nowszej wersji. Aplikacja SOLIDWORKS Inspection oferuje dodatkowe możliwości. Zapoznaj się z pomocą online, aby uzyskać bardziej szczegółowe instrukcje na temat korzystania z programu SOLIDWORKS Inspection. 29

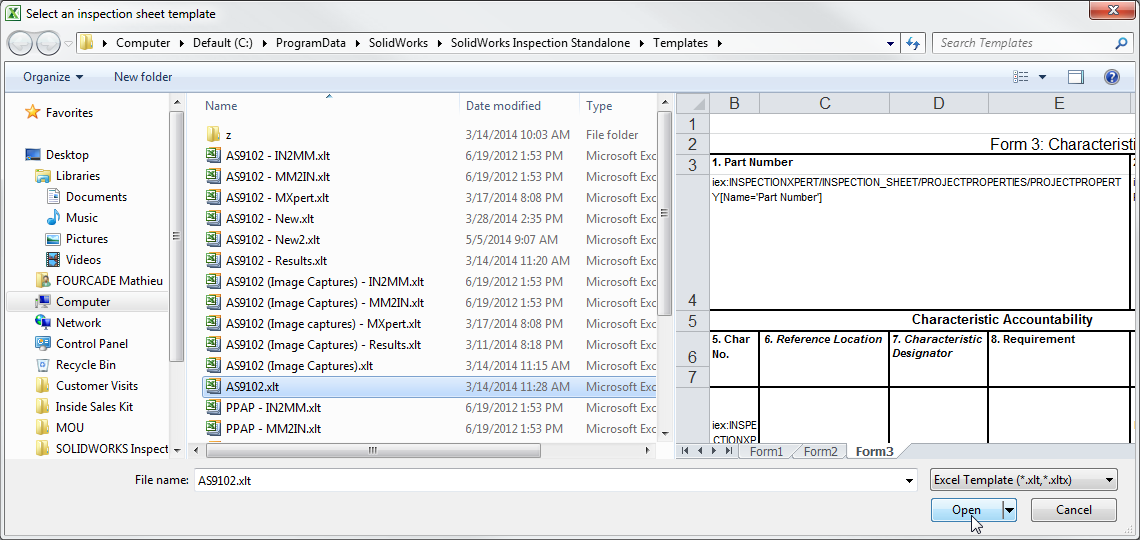

30 EDYTOR SZABLONÓW PROGRAMU MICROSOFT EXCEL Aplikacja SOLIDWORKS Inspection udostępnia wiele szablonów. Konieczne może być jednak dostosowanie ich tak, aby spełniały standardy danej firmy. 1. Kliknij (logo SOLIDWORKS Inspection) i wybierz polecenie Edytor szablonów. 2. W oknie Wybierz szablon arkusza kontroli wskaż szablon AS9102.xlt i kliknij przycisk Otwórz. Szablony znajdują się zwykle w folderze C:\ProgramData\SolidWorks\SolidWorks Inspection Standalone\Templates. 3. Kliknij nagłówek kolumny C prawym przyciskiem myszy i wybierz polecenie Wstaw, aby utworzyć nową kolumnę. 4. Wpisz Strefa cechy charakterystycznej jako tytuł nowej kolumny. Kolumna Strefa cechy charakterystycznej posłuży do wyświetlenia strefy cech w sposób wcześniej określony za pomocą dodanej siatki. 30

31 5. Zaznacz komórkę C8. 6. W oknie Edytor szablonów SOLIDWORKS Inspection wybierz pozycję Strefa na rozwijanej liście Token cechy charakterystycznej, a następnie kliknij przycisk Wstaw. 7. W komórce C8 zostanie wyświetlona nowa właściwość. 8. W oknie Edytor szablonów SOLIDWORKS Inspection kliknij przycisk Gotowe. 9. W oknie Zapisz szablon kontroli nadaj nowemu plikowi nazwę AS9102 New.xlt (AS9102 nowy.xlt), a następnie kliknij przycisk Zapisz. 31

32 10. Wyeksportuj swój projekt z niezależnej aplikacji SOLIDWORKS Inspection do programu Microsoft Excel. Nie zapomnij użyć przycisku, aby dodać szablon do istniejącej listy szablonów. Strefa cechy charakterystycznej będzie teraz figurować w nowo utworzonym raporcie programu Microsoft Excel. Program SOLIDWORKS Inspection oferuje niemal nieograniczone możliwości dostosowywania szablonów Microsoft Excel. W ramach zaawansowanego formatowania danych można tworzyć i integrować tabele przestawne, a nawet korzystać z makr. W przypadku korzystania z makr trzeba zapisać szablony jako plik *.xltm i dodać je do listy szablonów w programie SOLIDWORKS Inspection. Można także ręcznie zmodyfikować tokeny używane przez edytor szablonów. Na przykład ten token wypełnia górną granicę cechy: iex:inspectionxpert/inspection_sheet/attributes/attribute/@upperlimit Można go jednak zmodyfikować tak, aby wyeksportowane cechy były filtrowane na podstawie określonych kryteriów. W tym przykładzie token wypełni tylko wartości górnej granicy dla cech z wartością Operacja zdefiniowaną jako Zginanie (w sposób określony na liście cech charakterystycznych). iex:inspectionxpert/inspection_sheet/attributes/attribute[@process = 'Bending']/@UpperLimit 32

33 WYNIKI POMIARÓW 1. Kliknij (logo SOLIDWORKS Inspection) i wybierz pozycję. 2. Na karcie Opcje aplikacji > Ogólne zaznacz pole wyboru Wprowadzanie danych pomiarowych i import danych CMM. 3. Kliknij ikonę, aby zamknąć okno Cecha. 33

34 4. W oknie Pomiarowe dane wejściowe w Menedżerze tabel kliknij nagłówek prawym przyciskiem myszy, a następnie wybierz polecenie Dodaj. 5. Zaznacz pierwszą komórkę, wpisz ZALICZENIE, a następnie naciśnij klawisz Enter. Komórka, a także cecha zostaną wyróżnione na zielono, sygnalizując w ten sposób stan kontroli. Można wpisać zmierzoną wartość lub wprowadzić wartość ZALICZENIE / BRAK ZALICZENIA / MARGINALNE dla każdej cechy. Program SOLIDWORKS Inspection automatycznie wyróżni wszystkie cechy i komórki, aby wskazać te, które mieszczą się w specyfikacjach, i te, które nie są z nimi zgodne. 6. Wypełnij pozostałe komórki. Można dodać tyle kolumn, ile jest konieczne do śledzenia wyników w odniesieniu do wielu części. Ustawienia opcji można zmienić, korzystając z karty Opcje aplikacji i Pomiarowe dane wejściowe. 34

35 Istnieje możliwość zmiany domyślnych kolorów, ustawień eksportu i ustawień wyświetlania wielu pomiarów. Program SOLIDWORKS Inspection wyświetla domyślnie wyniki średnie. Można jednak wyświetlić określony zestaw wyników, klikając nagłówek każdej kolumny. 7. Wyeksportuj wyniki do programu Microsoft Excel za pomocą szablonu AS9102 Mxpert.xlt. Można także utworzyć plik PDF opatrzony odnośnikiem z cechami oznaczonymi kolorami. IMPORT DANYCH CMM 1. Za pomocą ikony zamknij wszelkie otwarte projekty. 2. Kliknij (logo SOLIDWORKS Inspection) i wybierz pozycję. 3. Upewnij się, że na karcie Opcje aplikacji > Ogólne jest zaznaczone pole wyboru Wprowadzanie danych pomiarowych i import danych CMM. 35

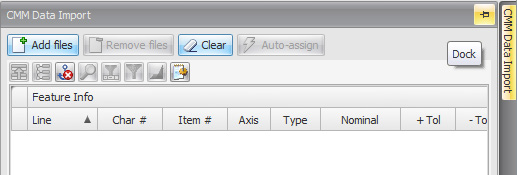

36 4. Kliknij ikonę i wybierz opcję Otwórz projekt. 5. W oknie Otwórz wybierz projekt CMM Data Import.ixprj z folderu Standalone. Kliknij przycisk Otwórz. 6. Wyświetl i zadokuj (przypnij) okno Import danych CMM. 7. Kliknij ikonę (Ustawienia). 8. Ustaw dla pozycji Miejsca dziesiętne wartość 4 i zaznacz pole wyboru Najgorszy przypadek użycia min. maks. 9. Upewnij się, że na liście rozwijanej jest wybrana opcja PC-DMIS. 10. Kliknij przycisk OK. 11. Kliknij przycisk. 36

37 12. W oknie Otwórz wybierz trzy pliki PCDMIS C00X.txt z folderu Standalone. Kliknij przycisk Otwórz. 13. Aplikacja SOLIDWORKS Inspection przetworzy pliki i doda je do projektu. Można dodać dowolną liczbę plików wyników pod warunkiem, że maszyny CMM są zaprogramowane w ten sam sposób. Parametry maszyny CMM są oznaczone kolorem czerwonym. Zmierzone wartości kontrolne są oznaczone kolorem zielonym. Dostępne są trzy kolumny, ponieważ zaimportowano trzy pliki. Ponieważ numery elementów nie odpowiadają numerom w projekcie, nie można ich używać do mapowania wyników. 14. Kliknij przycisk. 37

38 15. Usuń zaznaczenie pola Element nr i zaznacz wszystkie pozostałe pola wyboru. Upewnij się, że jest zaznaczony przycisk opcji Dokładne. 16. Kliknij przycisk OK. Aplikacja SOLIDWORKS Inspection automatycznie zmapuje wyniki na podstawie informacji z wyników CMM. 17. Na liście cech charakterystycznych zaznacz wiersz 4. Aplikacja SOLIDWORKS Inspection automatycznie wyróżni powiązane wyniki CMM. Wartość Nr cechy odpowiada wartości Nr cechy na liście cech charakterystycznych. 38
