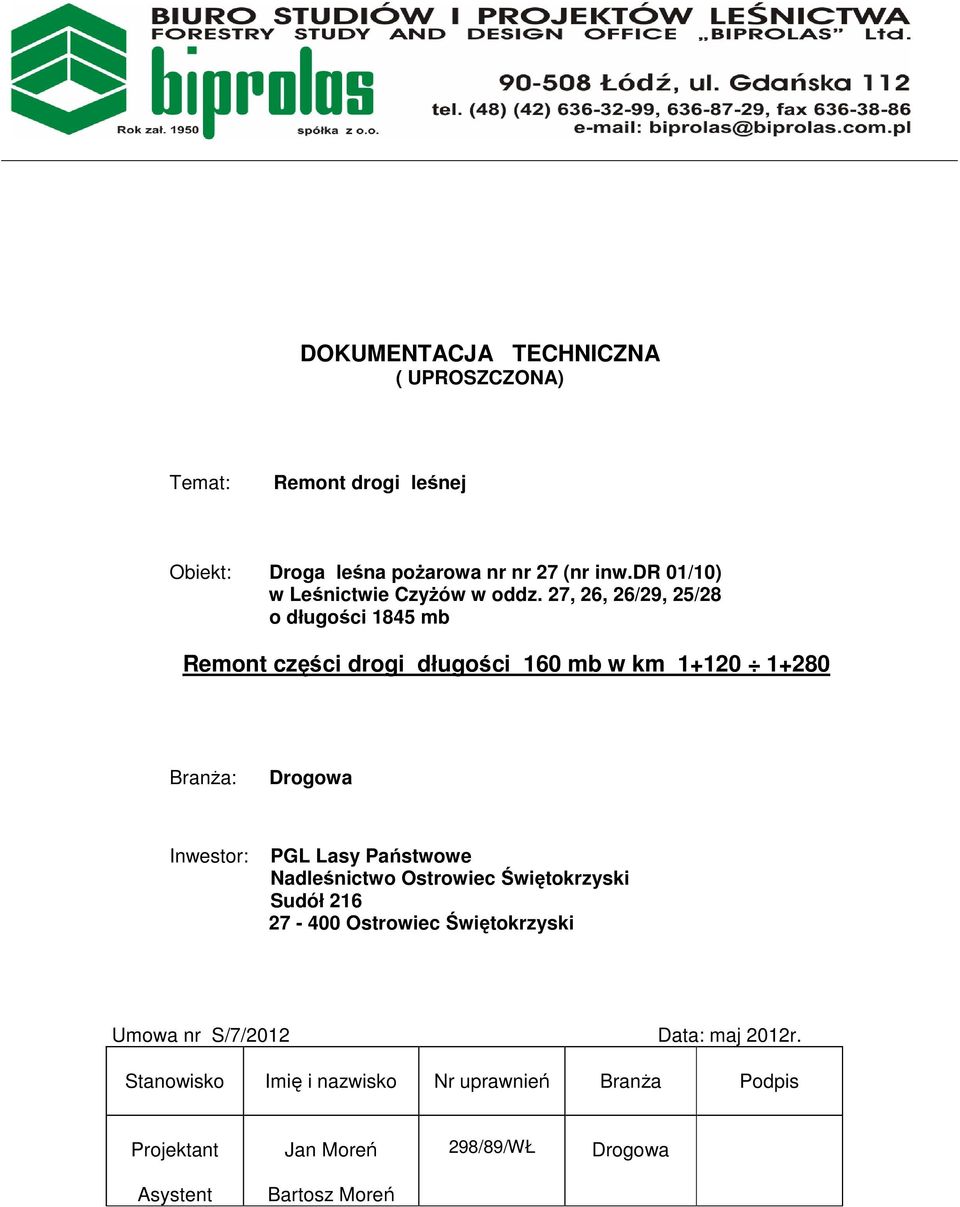

1 DOKUMENTACJA TECHNICZNA ( UPROSZCZONA) Temat: Remont drogi leśnej Obiekt: Droga leśna pożarowa nr nr 27 (nr inw.dr 01/10) w Leśnictwie Czyżów w oddz. 27, 26, 26/29, 25/28 o długości 1845 mb Remont części drogi długości 160 mb w km Branża: Drogowa Inwestor: PGL Lasy Państwowe Nadleśnictwo Ostrowiec Świętokrzyski Sudół Ostrowiec Świętokrzyski Umowa nr S/7/2012 Data: maj 2012r. Stanowisko Imię i nazwisko Nr uprawnień Branża Podpis Projektant Jan Moreń 298/89/WŁ Drogowa Asystent Bartosz Moreń

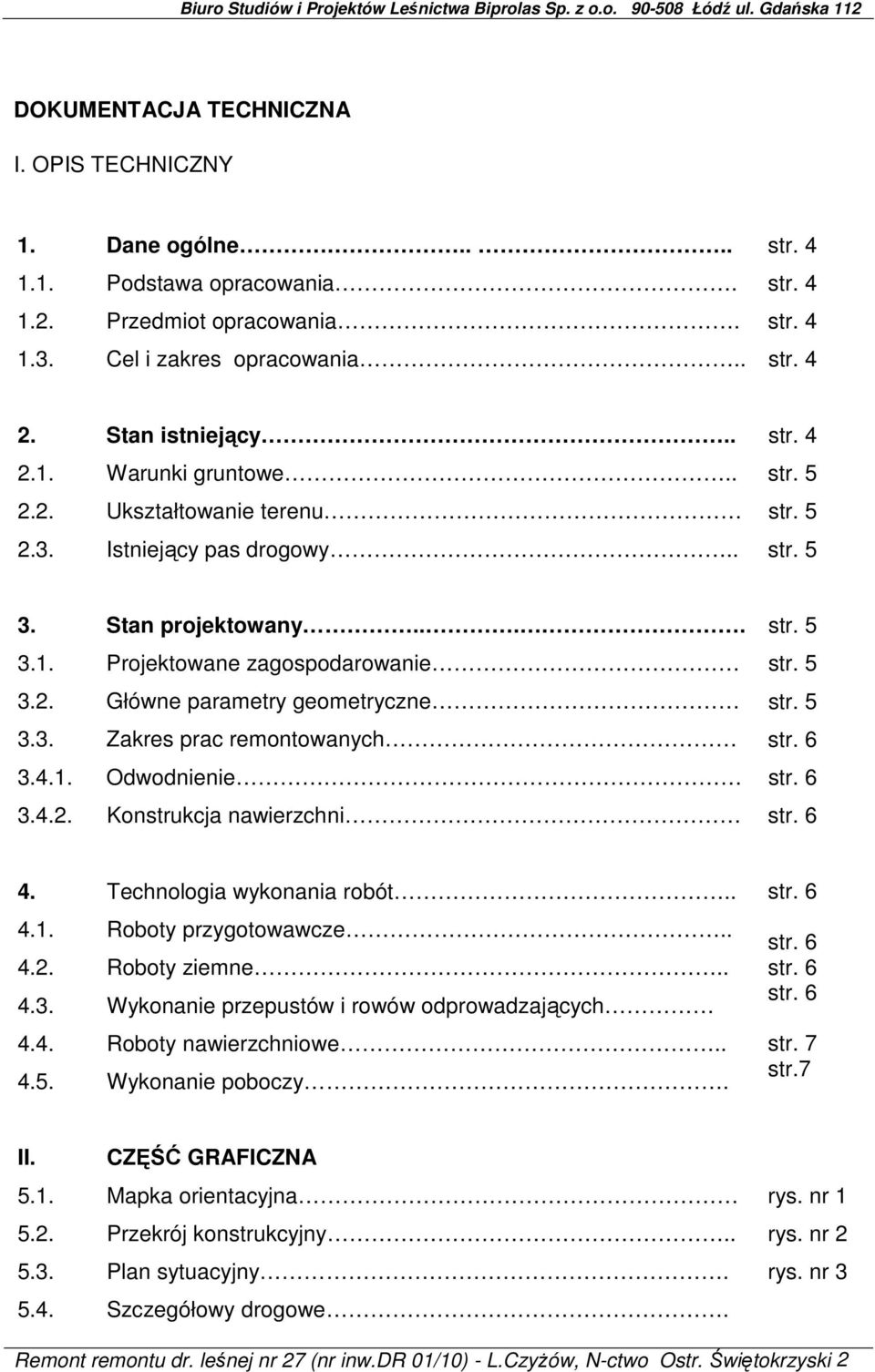

2 DOKUMENTACJA TECHNICZNA I. OPIS TECHNICZNY 1. Dane ogólne.... str Podstawa opracowania. str Przedmiot opracowania. str Cel i zakres opracowania.. str Stan istniejący.. str Warunki gruntowe.. str Ukształtowanie terenu str Istniejący pas drogowy.. str Stan projektowany.... str Projektowane zagospodarowanie str Główne parametry geometryczne str Zakres prac remontowanych str Odwodnienie str Konstrukcja nawierzchni str Technologia wykonania robót.. Roboty przygotowawcze.. Roboty ziemne.. Wykonanie przepustów i rowów odprowadzających Roboty nawierzchniowe.. Wykonanie poboczy. str. 6 str. 6 str. 6 str. 6 str. 7 str.7 II CZĘŚĆ GRAFICZNA Mapka orientacyjna Przekrój konstrukcyjny.. Plan sytuacyjny. Szczegółowy drogowe. rys. nr 1 rys. nr 2 rys. nr 3 Remont remontu dr. leśnej nr 27 (nr inw.dr 01/10) - L.Czyżów, N-ctwo Ostr. Świętokrzyski 2

3 - zjazd na drogę leśną - zjazd na szlak zrywkowy - mijanka - umocnienie wlotu i wylotu przepustu III. IV. V. SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT PRZEDMIAR ROBÓT KOSZTORYS INWSTORSKI Remont remontu dr. leśnej nr 27 (nr inw.dr 01/10) - L.Czyżów, N-ctwo Ostr. Świętokrzyski 3

4 I. OPIS TECHNICZNY 1. Dane ogólne Droga leśna nr 27(nr inw. DR 01/10) stanowi połączenie oddziałów leśnych nr 25, 28, 26, 29, 27 z drogą publiczną. Obecny stan drogi jest zły, utrudnia bezpieczny ruch pojazdów samochodowych i uniemożliwia ruch pojazdów gaśniczych Podstawa opracowania Podstawa opracowania dokumentacji technicznej remontu drogi leśnej jest umowa nr S/7/2012 zawarta pomiędzy Nadleśnictwa Ostrowiec Świętokrzyski i Biurem Studiów o Projektów Leśnictwa Biprolas Sp. z o.o. w Łodzi Przedmiot opracowania Dokumentacja techniczna remontu obejmuje część drogi nr 27 (nr ew. DR 01/10) o długości 160 mb w km w Leśnictwie Czyżów. Ma na celu przywrócenie stanu pierwotnego nawierzchni i poszczególnych elementów składowych drogi w celu zapewnienia swobodnego ruchu pojazdów Cel i zakres opracowania Celem opracowania jest ustalenie zakresu prac remontowych oraz określenie kosztów zaplanowanych robót drogowych. Zakres opracowania obejmuje wykonania uproszczonej dokumentacji technicznej wraz ze sporządzeniem opracowań stanowiących dokumentację przetargową służącą wyboru do wyłonienia Wykonawcy robót, a mianowicie: opis techniczny, przekroje konstrukcyjne, plan sytuacyjny Specyfikacje Techniczne Wykonania i Odbioru Robót przedmiar robót kosztorys inwestorski 2. Stan istniejący Droga na całej długości remontowanego odcinka posiada zniszczoną nawierzchnię gruntową. Występują liczne wyboje i koleiny. Nawierzchnia drogi jest zaniżona w stosunku do przyległego terenu. Uniemożliwia to odwodnienie nawierzchni i powoduje przyspieszoną degradację jej stanu technicznego. Remont remontu dr. leśnej nr 27 (nr inw.dr 01/10) - L.Czyżów, N-ctwo Ostr. Świętokrzyski 4

5 2.1. Warunki gruntowe Podłoże gruntowe stanowią grunty iglaste przewarstwione glinami. Są to zwykle iły i gliny. Występujące podłoże gruntowe kwalifikuje się do grupy nośności G Ukształtowanie terenu Teren jest mało zróżnicowany. Istniejące spadki podłużne są łagodne i nie przekraczają 2%. W przekroju poprzecznym występują po obu stronach jezdni muldy, które na niektórych odcinkach są duże, zajmują pas drogowy i uniemożliwiają odprowadzenie wody z jezdni Istniejący pas drogowy Na całej długości remontowanego odcinka drogi występuje jezdnia gruntowa o zmiennej szerokości mieszcząca się w przedziale 2,70 4,00 m. Brakuje systemu odwodnienia i odprowadzenia wód opadowych z pasa drogowego. Na wielu odcinkach tej drogi występuje zawężona skrajnia drogi przez rozrastające się drzewa Stan nawierzchni Istniejąca nawierzchnia gruntowa, jest w złym stanie technicznym. Posiada liczne wyboje i koleiny. Wielokrotnie zasypywane wyboje kruszywem łamanym nie przynoszą długotrwałego oczekiwanego efektu. 3. Stan projektowany 3.1. Projektowane zagospodarowanie Początek remontowanego odcinka zaczyna się na skrzyżowaniu z istniejącą drogą leśną. Na całej długości droga biegnie w dostosowaniu do istniejącej nawierzchni gruntowej. Remontowana droga posiada przekrój jednojezdniowy Główne parametry geometryczne - droga leśna - LII - szybkość projektowa - 30 km/h - szerokość korony - 5,00 m - szerokość jezdni na prostej - 3,50 m - spadek jezdni daszkowy - 3% - spadek poboczy - 6% Remont remontu dr. leśnej nr 27 (nr inw.dr 01/10) - L.Czyżów, N-ctwo Ostr. Świętokrzyski 5

6 3.3. Zakres prac remontowych Remontem objęto wszystkie elementy składowe drogi. Należy wykonać roboty przygotowawcze, roboty ziemne, odbudowę przepustów oraz remont nawierzchni 3.4. Odwodnienie Wody opadowe spływające z korony drogi odprowadzone będą systemem rowów poprzez spadki poprzeczne jezdni i poboczy zapewniający odpływ. Przyjęto rowy trapezowe o głębokości minimalnej 73 cm od rzędnej niwelety z pochyleniem skarp 1:1, Konstrukcje nawierzchni Przewidziano odbudowę nawierzchni tłuczniowej: 12 cm - warstwa ścieralna (naw. tłuczniowa) 16 cm - podbudowa - warstwa z kruszywa łamanego o uziarnieniu 4-63 mm 20 cm - warstwa mrozochronna z piasku ułożona na geowłókninie polimerowej na całej szerokości korony drogi 4. Technologia wykonania robót 4.1. Roboty przygotowawcze W ramach tych robót przewidziano odtworzenie trasy, wyznaczenie przekrojów poprzecznych w oparciu o dokumentację oraz karczowanie pni w poszerzonym pasie drogowym. Należy także usunąć warstwę humusu poza zakres prac ziemnych. Sposób wykonania podczas w Specyfikacjach Technicznych Wykonania i Odbioru Robót Roboty ziemne W robotach ziemnych uwzględniono profilowanie podłoża pod warstwy konstrukcyjne nawierzchni zgodnie z przekrojem konstrukcyjnym drogi i w dostosowaniu do konfiguracji terenu. Zakres robót obejmuje : prace pomiarowe, oznakowanie robót, odspojenie gruntu równiarką lub spycharką, formowanie nasypów i skarp wykopów. Roboty ziemne przewiduje się wykonać sprzętem mechanicznym tj. spycharkami na odległość przemieszczenia mas ziemnych do 100 mb, samochodami wywrotkami z użyciem koparki na odległości do 1,0 km. zakres wykonania w Specyfikacjach Technicznych Wykonania i Odbioru Robót. Remont remontu dr. leśnej nr 27 (nr inw.dr 01/10) - L.Czyżów, N-ctwo Ostr. Świętokrzyski 6

7 4.3. Wykonanie przepustów i rowów odprowadzających Przepusty posadowione będą na podsypce wykonanej z pospółki. Grubość warstwy podsypki dla przepustów w osi drogi przewidziano 30 cm, zaś dla przepustów pod zjazdami 15 cm. Stopień zagęszczenia podsypki powinien wynosić 0,98 wg standardowej próby Proctora. W bezpośrednim otoczeniu przepustu zasypka powinna być zagęszczona ręcznie. Założono umocnienie skarp rowów w rejonie wlotów i wylotów przepustów kostką kamienną alternatywnie płytami ażurowymi, bądź,materacami gambionowymi. Rowy przydrożne i odprowadzające należy wykonać o przekroju trapezowym. szerokość dna wynosi 0,40 m, pochylenie skarp 1:1,5. Na istniejących odcinkach rowów należy przywrócić zakładany przekrój. Szczegóły robót podano w specyfikacjach, zaś ilości robót określono w przedmiarze robót 4.4. Roboty nawierzchniowe Kruszywo powinno być rozkładane w warstwie o jednakowej grubości przy użyciu układarki lub równiarki. Zagęszczenie kruszywa należy dokonywać walcami statycznymi gładkimi o nacisku jednostkowym nie mniejszym niż 30 kn/m 2. Dobór walca do zagęszczenia należy dobierać w zależności od twardości kruszywa. Zagęszczenie można zakończyć, gdy przed walcem przestają się tworzyć fale. 4.5 Wykonanie poboczy Na wyprofilowanym i zagęszczonym podłożu należy uformować pobocze z kruszywa naturalnego. Kruszywo powinno spełniać warunki szczelności i zagęszczalności, wskaźnik piaskowy WP Zagęścić mechanicznie z polewaniem wodą. Zakres prac ujęto w przedmiarze robót. Sposób wykonania podają załączone Specyfikacje Techniczne Wykonania i Odbioru Robót. Remont remontu dr. leśnej nr 27 (nr inw.dr 01/10) - L.Czyżów, N-ctwo Ostr. Świętokrzyski 7

8 II. CZĘŚĆ GRAFICZNA Remont remontu dr. leśnej nr 27 (nr inw.dr 01/10) - L.Czyżów, N-ctwo Ostr. Świętokrzyski 8

9 Specyfikacje techniczne wykonania i odbioru robót REMONT DRÓG LEŚNYCH W NADLEŚNICTWIE OSTROWIEC ŚWIĘTOKRZYSKI SPIS TREŚCI D WYMAGANIA OGÓLNE D ROBOTY PRZYGOTOWAWCZE D Roboty pomiarowe D Karczowanie pni drzew i zagajników D Usunięcie humusu darniny D Oczyszczenie terenu z pozostałości po karczowaniu D ROBOTY ZIEMNE D Roboty ziemne podłużne i poprzeczne D Wykonanie wykopów i nasypów D Formowanie i zagęszczenie nasypów z gruntu G1 D Odtworzenie lub wykonanie rowów trójkątnych D Oczyszczenie lub wykonanie rowów trapezowych D ODWODNIENIE KORPUSU DROGOWEGO D Przepusty pod koroną drogi D Rurociągi z rur plastikowych D PODBUDOWA D Profilowanie i zagęszczanie podłoża D Wykonanie warstwy odsączającej i poboczy D Podbudowa z kruszywa stabilizowanego mechanicznie D NAWIERZCHNIA D Nawierzchnia tłuczniowa Najważniejsze oznaczenia i skróty ST - specyfikacja techniczna OST - ogólna specyfikacja techniczna SST - szczegółowa specyfikacja techniczna Remont remontu dr. leśnej nr 27 (nr inw.dr 01/10) - L.Czyżów, N-ctwo Ostr. Świętokrzyski 9

10 INFORMACJA DOTYCZĄCEGO BEZPIECZEŃSTWA I OCHRONY ZDROWIA Remont remontu dr. leśnej nr 27 (nr inw.dr 01/10) - L.Czyżów, N-ctwo Ostr. Świętokrzyski 10
