BESTER MIG I Rev.04 INSTRUKCJA OBSŁUGI

Transkrypt

1 I Rev.04 BESTER MIG 1801 INSTRUKCJA OBSŁUGI LINCOLN ELECTRIC BESTER Sp. z o. o. Ul. Jana III Sobieskiego 19A, Bielawa, Poland

2

3 Declaration of conformity Deklaracja zgodnoci LINCOLN ELECTRIC BESTER Sp. z o. o. Declares that the welding machine: Deklaruje, e półautomaty spawalnicze: BESTER MIG conforms to the following directives: spełniaj nastpujce wytyczne: 73/23/CEE, 93/68/CEE, 89/336/CEE, 92/31/CEE and has been designed in conformance with the following norms: i e zostały zaprojektowane zgodnie z wymaganiami nastpujcych norm: EN , EN Paweł Lipiski Operational Director LINCOLN ELECTRIC BESTER Sp. z o. o.., ul.jana III Sobieskiego 19A, Bielawa, Poland II

4 Od LINCOLN ELECTRIC BESTER S.A. DZIKUJEMY! Za docenienie JAKOCI produktów Lincoln Electric. Prosz sprawdzi czy opakowanie i sprzt nie s uszkodzone. Reklamacje uszkodze powstałych podczas transportu musz by natychmiast zgłoszone do dostawcy (dystrybutora). Dla ułatwienia prosimy o zapisanie na ostatniej stronie (okładka) danych identyfikacyjnych wyrobów. Nazwa Modelu, Numer Seryjny, Indeks Modelu i Code, które moecie pastwo znale na tabliczce znamionowej wyrobu. Nie wyrzuca osprztu elektrycznego razem z normalnymi odpadami! Zgodnie z Dyrektyw Europejsk 2002/96/EC dotyczc pozbywania si zuytego Sprztu Elektrycznego i Elektronicznego (Waste Electrical and Electronic Equipment, WEEE) i jej wprowadzeniem w ycie zgodnie z midzynarodowym prawem, zuyty sprzt elektryczny musi by składowany oddzielnie i specjalnie utylizowany. Jako właciciel urzdze powiniene otrzyma informacje o zatwierdzonym systemie składowania od naszego lokalnego przedstawiciela. Stosujc te wytyczne bdziesz chronił rodowisko i zdrowie człowieka! LINCOLN ELECTRIC BESTER Sp. z o. o. ul. Jana III Sobieskiego 19A, Bielawa, Poland

5 Spis treci Bezpieczestwo uytkowania...5 Instrukcja instalacji i eksploatacji...8 Warunki eksploatacji...8 Cykl pracy...8 Przyłczanie do sieci zasilajcej...9 Zakładanie szpuli z drutem elektrodowym...9 Wymiana rolki prowadzcej podajnika...10 Wprowadzanie drutu elektrodowego do uchwytu spawalniczego...10 Regulacja momentu hamowania tulei...11 Podłczanie gazu osłonowego...11 Spawanie metoda MIG/MAG i ustawianie parametrów...12 Elementy obsługi BESTER MIG Komora podajnika...14 Mechanizm podajnika...14 Elementy obsługi na cianie tylnej...15 Konserwacja...16 Kompatybilno elektromagnetyczna (EMC)...17 Dane techniczne...18 Wykaz czci zamiennych BESTER MIG Schemat ideowy BESTER MIG WEEE dla BESTER MIG

6 Bezpieczestwo uytkowania OSTRZEENIE: Urzdzenie to moe by uywane tylko przez wykwalifikowany personel. Naley by pewnym, e instalacja, obsługa, przegldy i naprawy s przeprowadzane tylko przez osoby wykwalifikowane. Instalacji i eksploatacji tego urzdzenia mona dokona tylko po dokładnym zapoznaniu si z t instrukcj obsługi. Nieprzestrzeganie zalece zawartych w tej instrukcji moe narazi uytkownika na powane obraenie ciała, mier lub uszkodzenie samego urzdzenia. Lincoln Electric Bester S.A. nie ponosi odpowiedzialnoci za uszkodzenia spowodowane niewłaciw instalacj, niewłaciw konserwacj lub nienormaln obsług. OSTRZEENIE: Symbol ten wskazuje, e bezwzgldnie musz by przestrzegane instrukcje dla uniknicia powanego obraenia ciała, mierci lub uszkodzenia samego urzdzenia. Chro siebie i innych przed moliwym powanym obraeniem ciała lub mierci CZYTAJ ZE ZROZUMIENIEM INSTRUKCJ: Przed rozpoczciem uytkowania tego urzdzenia przeczytaj niniejsz instrukcj ze zrozumieniem. Łuk spawalniczy moe by niebezpieczny. Nieprzestrzeganie instrukcji tutaj zawartych moe spowodowa powane obraenia ciała, mier lub uszkodzenie samego urzdzenia. PORAENIE ELEKTRYCZNE MOE ZABI: Urzdzenie spawalnicze wytwarza wysokie napicie. Nie dotyka elektrody, uchwytu spawalniczego, lub podłczonego materiału spawanego, gdy urzdzenie jest załczone do sieci. Odizolowa siebie od elektrody, uchwytu spawalniczego i podłczonego materiału spawanego. PROMIENIE ŁUKU MOG POPARZY: Stosowa mask ochronn z odpowiednim filtrem i osłony dla zabezpieczenia oczu przed promieniami łuku podczas spawania lub jego nadzoru. Dla ochrony skóry stosowa odpowiedni odzie wykonan z wytrzymałego i niepalnego materiału. Chroni personel postronny, znajdujcy si w pobliu, przy pomocy odpowiednich, niepalnych ekranów lub ostrzega ich przed patrzeniem na łuk lub wystawianiem si na jego oddziaływanie. 5

7 ISKRY MOG SPOWODOWA POAR LUB WYBUCH: Usuwa wszelkie zagroenie poarem z obszaru prowadzenia prac spawalniczych. W pogotowiu powinny by odpowiednie rodki ganicze. Iskry i rozgrzany materiał pochodzce od procesu spawania łatwo przenikaj przez małe szczeliny i otwory do przyległego obszaru. Nie spawa adnych pojemników, bbnów, zbiorników lub materiału dopóki nie zostan przedsiwzite odpowiednie kroki zabezpieczajce przed pojawieniem si łatwopalnych lub toksycznych gazów. Nigdy nie uywa tego urzdzenia w obecnoci łatwopalnych gazów, oparów lub łatwopalnych cieczy. OPARY I GAZY MOG BY NIEBEZPIECZNE: W procesie spawania mog powstawa opary i gazy niebezpieczne dla zdrowia. Unika wdychania tych oparów i gazów. Dla uniknicia takiego ryzyka musi by zastosowana odpowiednia wentylacja lub wycig usuwajcy opary i gazy ze strefy oddychania. URZDZENIE ZASILANE ELEKTRYCZNIE: Przed przystpieniem do jakichkolwiek prac przy tym urzdzeniu odłczy jego zasilanie sieciowe. Urzdzenie to powinno by zainstalowane i uziemione zgodnie z zaleceniami producenta i obowizujcymi przepisami. URZDZENIE ZASILANE ELEKTRYCZNIE: Regularnie sprawdza kable: zasilajcy oraz spawalnicze z uchwytem spawalniczym i zaciskiem uziemiajcym. Jeeli zostanie zauwaone jakiekolwiek uszkodzenie izolacji, natychmiast wymieni kabel. Dla uniknicia ryzyka przypadkowego zapłonu nie kła uchwytu spawalniczego bezporednio na stół spawalniczy lub na inn powierzchni majc kontakt z zaciskiem uziemiajcym. POLE ELEKTROMAGNETYCZNE MOE BY NIEBEZPIECZNE: Prd elektryczny płyncy przez jakikolwiek przewodnik wytwarza wokół niego pole elektromagnetyczne. Pole elektromagnetyczne moe zakłóca prac rozruszników serca i spawacze z wszczepionym rozrusznikiem serca przed podjciem pracy z tym urzdzeniem powinni skonsultowa si ze swoim lekarzem. HAŁAS POWSTAŁY PODCZAS SPAWANIA MOE BY SZKODLIWY: Łuk spawalniczy moe wywoływa hałas o poziomie powyej 85dB dla 8-godzinnego wymiaru czasu pracy. Spawacze obsługujcy półautomat spawalniczy obowizani s do noszenia w czasie pracy odpowiednich ochronników słuchu/załcznik nr 2 do Rozporzdzenia Ministra Pracy i Polityki Socjalnej z Dz. U. Nr 79 poz. 513/. Zgodnie z Rozporzdzeniem Ministra Zdrowia o Opieki Społecznej z r. /Dz. U. Nr 68 poz. 194/ pracodawca jest zobowizany do dokonywania bada i pomiarów czynników szkodliwych dla zdrowia. 6

8 BUTLA MOE WYBUCHN, JELI JEST USZKODZONA: Stosowa tylko butle atestowane z gazem odpowiedniego rodzaju do stosowanego procesu i poprawnie działajcymi regulatorami cinienia, przeznaczonymi dla stosowanego gazu i cinienia. Zawsze utrzymywa butl w pionowym połoeniu, zabezpieczajc j łacuchem przed wywróceniem si. Nie przemieszcza i nie transportowa butli z gazem ze zdjtym kołpakiem zabezpieczajcym. Nigdy nie dotyka butli z gazem jakimkolwiek elementem obwodu przewodzcego prd takim jak elektroda, uchwyt spawalniczy czy zacisk uziemiajcy. Butle z gazem musz by umieszczane z dala od miejsca gdzie mogłyby ulec uszkodzeniu lub gdzie byłyby naraone na działanie iskier lub rozgrzanej powierzchni. SPAWANY MATERIAŁ MOE POPARZY: Proces spawania wytwarza du ilo ciepła. Rozgrzane powierzchnie i materiał w polu pracy mog spowodowa powane poparzenia. Stosowa rkawice i szczypce, gdy dotykamy lub przemieszczamy spawany materiał w polu pracy. ZGODNO Z CE: Urzdzenie to spełnia zalecenia Europejskiego Komitetu CE. ZNAK BEZPIECZESTWA: Urzdzenie to jest przystosowane do zasilania sieciowego, do prac spawalniczych prowadzonych w rodowisku o podwyszonym ryzyku poraenia elektrycznego. 7

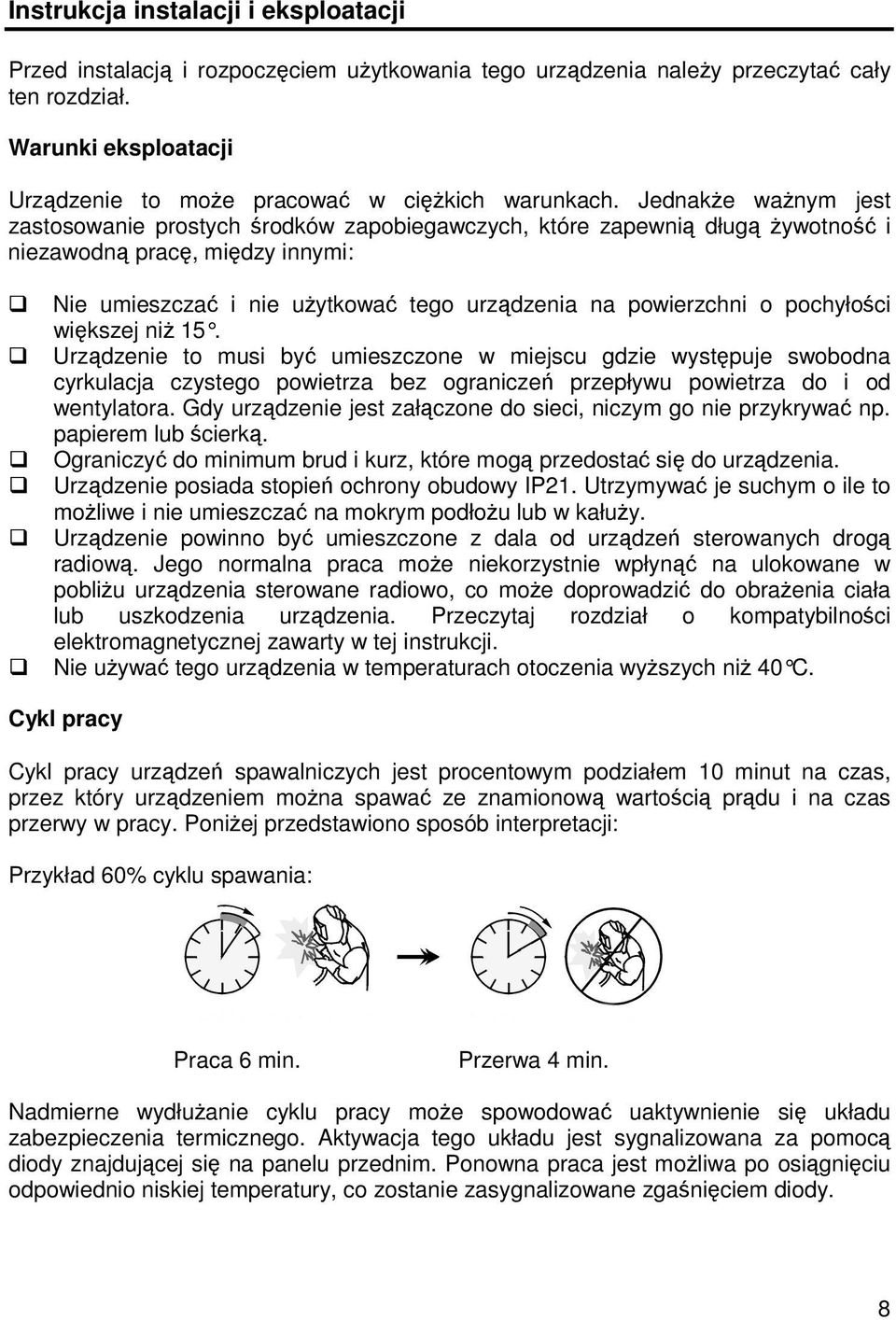

9 Instrukcja instalacji i eksploatacji Przed instalacj i rozpoczciem uytkowania tego urzdzenia naley przeczyta cały ten rozdział. Warunki eksploatacji Urzdzenie to moe pracowa w cikich warunkach. Jednake wanym jest zastosowanie prostych rodków zapobiegawczych, które zapewni dług ywotno i niezawodn prac, midzy innymi: Nie umieszcza i nie uytkowa tego urzdzenia na powierzchni o pochyłoci wikszej ni 15. Urzdzenie to musi by umieszczone w miejscu gdzie wystpuje swobodna cyrkulacja czystego powietrza bez ogranicze przepływu powietrza do i od wentylatora. Gdy urzdzenie jest załczone do sieci, niczym go nie przykrywa np. papierem lub cierk. Ograniczy do minimum brud i kurz, które mog przedosta si do urzdzenia. Urzdzenie posiada stopie ochrony obudowy IP21. Utrzymywa je suchym o ile to moliwe i nie umieszcza na mokrym podłou lub w kałuy. Urzdzenie powinno by umieszczone z dala od urzdze sterowanych drog radiow. Jego normalna praca moe niekorzystnie wpłyn na ulokowane w pobliu urzdzenia sterowane radiowo, co moe doprowadzi do obraenia ciała lub uszkodzenia urzdzenia. Przeczytaj rozdział o kompatybilnoci elektromagnetycznej zawarty w tej instrukcji. Nie uywa tego urzdzenia w temperaturach otoczenia wyszych ni 40 C. Cykl pracy Cykl pracy urzdze spawalniczych jest procentowym podziałem 10 minut na czas, przez który urzdzeniem mona spawa ze znamionow wartoci prdu i na czas przerwy w pracy. Poniej przedstawiono sposób interpretacji: Przykład 60% cyklu spawania: Praca 6 min. Przerwa 4 min. Nadmierne wydłuanie cyklu pracy moe spowodowa uaktywnienie si układu zabezpieczenia termicznego. Aktywacja tego układu jest sygnalizowana za pomoc diody znajdujcej si na panelu przednim. Ponowna praca jest moliwa po osigniciu odpowiednio niskiej temperatury, co zostanie zasygnalizowane zganiciem diody. 8

10 Przyłczanie do sieci zasilajcej Przyłczanie ródła spawalniczego do zasilajcej sieci energetycznej oraz włczanie do systemu ochrony przeciwporaeniowej powinno by zgodne z obowizujcymi przepisami. Przed podłczeniem urzdzenia do sieci naley upewni si, czy przełcznik sieciowy znajduje si z połoeniu 0. Sprawdzi napicie zasilania, ilo faz i czstotliwo ródła prdu przed załczeniem. Dopuszczalna warto napicia zasilania urzdzenia podana jest na tabliczce znamionowej oraz w rozdziale Dane techniczne. Skontrolowa połczenia przewodów uziemiajcych od ródła do sieci zasilajcej. Bester Mig 1801 przystosowany jest do współpracy z trójfazow 5-przewodow sieci 3x400V, 50Hz lub jednofazow sieci 230V,50Hz.Sie powinna by zabezpieczona zwłocznymi bezpiecznikami o prdzie 16A przy zasilaniu 400V i 25A przy zasilaniu 230V. Uwaga! Półautomat spawalniczy BESTER MIG 1801 przystosowany jest do zasilania z sieci, która na przyłczu ma zainstalowane trójfazowe gniazdo 5-bolcowe. Wymiana wtyczki na 4-bolcow jest nie dopuszczalna, gdy grozi to poraeniem prdem elektrycznym i moe spowodowa uszkodzenie urzdzenia. Urzdzenie rozpoznaje błdne podłczenie do sieci zasilajcej, w przypadku przepalenia bezpiecznika F1 naley skontaktowa si z Serwisem Producenta. Sprawdzi napicie zasilania, ilo faz i czstotliwo ródła prdu przed załczeniem. Dopuszczalna warto napicia zasilania urzdzenia podana jest na tabliczce znamionowej oraz w rozdziale Dane techniczne. Skontrolowa połczenia przewodów uziemiajcych od ródła do sieci zasilajcej. Zakładanie szpuli z drutem elektrodowym Urzdzenie zaprojektowane jest do uycia 15kg (300mm) szpuli z drutem. W celu załoenia drutu elektrodowego naley wykona nastpujce czynnoci: Odkrci zakrtk tulei hamulcowej (1) Załoy szpul z drutem (2) tak, aby szpula obracała si zgodnie z ruchem wskazówek zegara Upewni si, czy bolec naprowadzajcy tulei hamulcowej wszedł do otworu naprowadzajcego szpuli Zakrci zakrtk tulei hamulcowej (1) 9

11 Wymiana rolki prowadzcej podajnika W celu wymiany rolki czynnej naley: Zwolni ramie dociskowe podajnika Odkrci zakrtk mocujc rolk (3) Zdj rolk czynn (2) z osi (1) Nałoy now rolk (2) na o (1) Zakrci zakrtk mocujc (3) Wprowadzi drut elektrodowy Zatrzasn rami dociskowe podajnika. Wprowadzanie drutu elektrodowego do uchwytu spawalniczego Uwaga: Zachowa rodki ostronoci trzymajc oczy i rce daleko od koca uchwytu podczas wyjcia drutu elektrodowego z uchwytu. W celu wprowadzenia drutu elektrodowego naley wykona nastpujce czynnoci: W mechanizmie podajcym zamontowa rolki odpowiednie do rednicy załoonego drutu Wprowadzi drut poprzez rolk napdow podajnika do uchwytu. Opuci rami rolki dociskajcej i zatrzasn je za pomoc regulatora siły docisku. Z uchwytu spawalniczego wykrci dysz i kocówk kontaktow. Włczy zasilanie półautomatu. Skierowa uchwyt na zewntrz tak, aby wysuwajcy si drut nie spowodował okaleczenia spawacza oraz innych ludzi znajdujcych si w pobliu. Nacisn przycisk sterujcy w uchwycie; drut elektrodowy powinien przesuwa si w kierunku kocówki uchwytu Po pojawieniu si drutu elektrodowego w wylocie uchwytu spawalniczego /około 20 mm/ zwolni przycisk uchwytu i nakrci kocówk kontaktow odpowiedni do rednicy drutu. Prawidłowo wyregulowa sił docisku rolki. 10

12 Regulacja momentu hamowania tulei Aby zapobiec rozwijaniu si drutu elektrodowego w momencie zakoczenia spawania naley wyregulowa moment hamowania tulei w nastpujcy sposób: Odkrci zakrtk mocujc (1) tulej Aby zwikszy moment hamowania naley krci rub M10 (2) zgodnie ruchem wskazówek zegara Aby zmniejszy moment hamowania naley krci rub M10 (2) przeciwnie do ruchu wskazówek zegara Po zakoczeniu regulacji zakrci zakrtk mocujc tulej Podłczanie gazu osłonowego W celu podłczenia gazu osłonowego wykona nastpujce czynnoci: Po ustawieniu butli na półce od strony cianki tylnej, zabezpieczy j przed przewróceniem si za pomoc łacucha. Zdj osłon zaworu butli z gazem osłonowym. Nakrci reduktor gazu na butl. Podłczy reduktor gazu z półautomatem wem cinieniowym doprowadzajcym gaz, uywajc do tego opaski zaciskowej. 11

13 Spawanie metod MIG/MAG i ustawienie parametrów Połczy przewód powrotny z elementem spawanym za pomoc zacisku kleszczowego. Podłczy butl z gazem osłonowym z wejciem gazu osłonowego poprzez reduktor cinienia. Włczy wtyczk zasilania sieciowego półautomatu do gniazda zasilania sieci energetycznej. Włczy zasilanie półautomatu wyłcznikiem głównym, co sygnalizowane jest poprzez zapalenie si lampki znajdujcej si nad nim. Stosownie do rodzaju spoiny, typu złcza i gruboci spawanych elementów wybra odpowiednie nastawy spawania za pomoc przełcznika napicia spawania oraz pokrtła regulacji prdkoci podawania drutu elektrodowego. Zachowujc stosowne przepisy bhp mona przystpi do spawania. W metodzie spawania technik MIG/MAG wymagane jest jedynie ustawianie dwóch parametrów spawania: napicia spawania, oraz prdkoci podawania drutu elektrodowego. Zwikszanie prdkoci podawania drutu elektrodowego powoduje skrócenie długoci łuku, zwikszenie natenia prdu spawania oraz zwikszenie wtopienia (przetopu) zmniejszanie prdkoci podawania drutu powoduje odwrotny efekt. Zwikszenie napicia spawania powoduje wydłuenie łuku, zmniejszenie powoduje skrócenie łuku. Gdy prdko podawania drutu jest za dua to powoduje to wyra ne wypychanie uchwytu spawalniczego ku górze (drut elektrodowy nie nada topi si w łuku i odpycha uchwyt spawalniczy). Gdy prdko jest za mała lub napicie spawania za wysokie to na kocu drutu elektrodowego tworz si krople i spadaj obok jeziorka ciekłego metalu. Zbyt due rozpryski wiadcz o za małym napiciu spawania lub za duej prdkoci podawania drutu elektrodowego. 12

14 Elementy obsługi BESTER MIG

15 1 - Przełcznik 4 pozycyjny umoliwiajcy skokowy wybór wartoci napicia spawania. Uwaga: Nie wolno zmienia zakresu napicia w trakcie spawania - grozi to uszkodzeniem przełcznika. 2 - Wyłcznik główny zasilania urzdzenia oraz przełcznik do zmiany napicia zasilania 230/0/400V. Włczenie zasilania sygnalizowane jest podwietleniem lampki na panelu przednim Uwaga: Nie wolno zmienia napicia zasilania w trakcie spawania grozi to uszkodzeniem przełcznika. 3 - Lampka sygnalizujca załczenie zasilania 4 - Pokrtło regulacji prdkoci podawania drutu. 5 - Wska nik zabezpieczenia termicznego: dioda sygnalizuje przegrzanie urzdzenia i oznacza, e ródło prdu jest odłczone. 6 - Uchwyt spawalniczy. 7 - Przewód powrotny z zaciskiem kleszczowym. 14

16 Komora Podajnika 1 - Mechanizm podajnika drutu 2 - Tuleja na szpul z drutem: dla szpul o ciarze max 15kg Mechanizm podajnika 1 - Silnik 2 - Pokrtło regulacji docisku drutu elektrodowego: obrót zgodnie z ruchem wskazówek zegara - zwikszanie siły docisku, obrót w kierunku przeciwnym - zmniejszenie siły docisku Uwaga: Przy zbyt małej sile docisku drut si lizga, natomiast przy zbyt duej drut moe ulec deformacji. 3 - Rami dociskowe. 4 - Prowadnica drutu 5 - Rolka prowadzca o rednicy 30mm 6 - Pokrtło mocujce rolk 15

17 Elementy obsługi na cianie tylnej 1 - Mocowanie butli z gazem: Uwaga: Po zainstalowaniu, butl z gazem zabezpieczy przed wywróceniem si za pomoc łacucha. 2 - W do podłczenia gazu osłonowego: 3 - Przewód sieciowy 4- Przewód sieciowy 16

18 Konserwacja Uwaga: W celu dokonania jakichkolwiek napraw lub okresowych czynnoci konserwacyjnych zaleca si kontakt z najbliszym serwisem lub firm Lincoln Electric Bester Sp. z o. o. Dokonywanie napraw przez osoby lub firmy nie posiadjcej autoryzacji spowoduje utrat praw gwarancyjnych. Konserwacja podstawowa: Sprawdzanie stanu kabli i poprawnoci połcze wymiana elementów razie koniecznoci Oczyszczanie elementów uchwytu spawalniczego z wszelkiego rodzaju zanieczyszcze - odpryski itp. Sprawdzanie stanu technicznego uchwytu spawalniczego - wymiana w razie koniecznoci Sprawdzanie stanu i poprawnoci działania wentylatora. Otwory wlotu oraz wylotu utrzymywa w czystoci Ogólna kontrola wizualna urzdzenia Konserwacja okresowa: Po kadych 200 godzinach pracy, lecz nie rzadziej ni raz w roku. Wykonywa konserwacj podstawow, oraz dodatkowo: Utrzymywa urzdzenie w czystoci. Wykorzystujc strumie suchego powietrza (pod niskim cinieniem) usun kurz z czci zewntrznych oraz wewntrznych obudowy. Sprawdza i dokrca wszystkie ruby. Uwaga: Sie zasilajca musi by odłczona od urzdzenia przed kad czynnoci konserwacyjn i serwisow. Po kadej naprawie wykona odpowiednie sprawdzenie w celu zapewnienia bezpieczestwa uytkowania. 17

19 Kompatybilno elektromagnetyczna (EMC) Urzdzenie to zostało zaprojektowane zgodnie ze wszystkimi odnonymi zaleceniami i normami. Jednake moe ono wytwarza zakłócenia elektromagnetyczne, które mog oddziaływa na inne systemy takie jak systemy telekomunikacyjne (telefon, odbiornik radiowy lub telewizyjny) lub systemy zabezpiecze. Zakłócenia te mog powodowa problemy z zachowaniem wymogów bezpieczestwa w okrelonych systemach. Dla wyeliminowania lub zmniejszenia wpływu zakłóce elektromagnetycznych wytwarzanych przez to urzdzenie naley dokładnie zapozna si zaleceniami tego rozdziału. Urzdzenie to zostało zaprojektowane do pracy w obszarze przemysłowym. Aeby uywa go w gospodarstwie domowym niezbdne jest przestrzeganie specjalnych zabezpiecze koniecznych do wyeliminowania moliwych zakłóce elektromagnetycznych. Urzdzenie to musi by zainstalowane i obsługiwane tak jak to opisano w niniejszej instrukcji. Jeeli stwierdzi si wystpienie jakichkolwiek zakłóce elektromagnetycznych, obsługujcy musi podj odpowiednie działania celem ich eliminacji i w razie potrzeby skorzysta z pomocy Bester Sp. z o. o. Nie dokonywa adnych zmian w urzdzeniu bez pisemnej zgody Bester Sp. z o. o. Przed zainstalowaniem urzdzenia, obsługujcy musi sprawdzi miejsce pracy czy nie znajduj si tam inne urzdzenia, które mogłyby działa niepoprawnie z powodu zakłóce elektromagnetycznych. Naley wzi pod uwag: Nadajniki i odbiorniki radiowe lub telewizyjne. Komputery lub urzdzenia sterowane cyfrowo. Urzdzenia systemów bezpieczestwa i urzdzenia sterujce stosowane w przemyle. Sprzt słucy do pomiarów i kalibracji. Osobiste urzdzenia medyczne takie jak rozruszniki serca czy aparaty słuchowe, i ponadto kable wejciowe i wyjciowe, przewody sterujce i przewody telefoniczne, które znajduj si w pobliu miejsca pracy urzdzenia.. Sprawdzi odporno elektromagnetyczn sprztu uytkowanego w miejscu pracy. Obsługujcy musi by pewien, e cały sprzt w obszarze pracy jest kompatybilny. Moe to wymaga dodatkowych pomiarów. Wymiary miejsca pracy, które naley bra pod uwag bd zaleały od konfiguracji miejsca pracy i innych czynników, które mog mie miejsce. Aby zmniejszy emisj promieniowania elektromagnetycznego urzdzenia naley wzi pod uwag nastpujce wskazówki: Podłczy urzdzenie do sieci zasilajcej zgodnie ze wskazówkami tej instrukcji. Jeli mimo to pojawi si zakłócenia, moe zaistnie potrzeba przedsiwzicia dodatkowych zabezpiecze takich np. jak filtrowanie napicia zasilania. Kable wyjciowe powinny by moliwie krótkie i ułoonym razem, jak najbliej siebie. Dla zmniejszenia promieniowania elektromagnetycznego, jeli to moliwe naley uziemia miejsce pracy. Obsługujcy musi sprawdzi czy połczenie miejsca pracy z ziemi nie powoduje adnych problemów lub nie pogarsza warunków bezpieczestwa dla obsługi i urzdzenia. Ekranowanie kabli w miejscu pracy moe zmniejszy promieniowanie elektromagnetyczne. W niektórych sytuacjach moe to okaza si niezbdne. 18

20 Dane techniczne Parametry wejciowe BESTER MIG 1801 Znamionowe napicie zasilania...230v..400v Czstotliwo napicia zasilania... 50Hz Znamionowy maksymalny prd zasilania... 31A 18A Znamionowy pobór mocy z sieci ,0kva Współczynnik mocy przy obcieniu znamionowym..0,92 Parametry wyjciowe Prd spawania znamionowy X10%...160A dla pracy X60% A cigły X100%...60A Zakres regulacji prdu spawania A A Napicie wyjciowe w stanie bez obcienia V V Pozostałe parametry techniczne Ilo stopni napicia spawania 4 Zakres regulacji prdkoci podawania drutu 1-17 m/min rednica drutu elektrodowego....0,6-0,8mm Stopie ochrony obudowy IP21 Klasa izolacji transformatorów.. H Zakres temperatur pracy -10 do +40 [ C] Dopuszczalna wilgotno wzgldna (t=20 C) 90 % Masa 50kg Wymiary (bez uchwytu) /szer. x wys. x gł x 635 x 815mm 19

21 Wykaz czci zamiennych BESTER MIG

22 Wykaz czci zamiennych BESTER MIG 1801 B Numer Nazwa wyrobu CODE B BESTER MIG A B BESTER MIG 1801 bez reduktora 1152 B Poz. Nazwa czci Indeks A B 1 transformator główny R R mostek prostowniczy PMS R dławik R R łcznik krzywkowy ŁK16R-3,83 S07/L R łcznik krzywkowy ŁK16R-2,843/L R lampka kompletna R R stycznik CI-9-220V R styk pomocniczy nc-czerwony R wentylator A12738V2HST-C R przewód sieciowy (230v) R R koło fi R koło skrtne fi R zespół podajcy kompletny ZPD-10 R R płytka kompletna US R elektrozawór TYP V R 1 1 uchwyt spawalniczy LG-140G 2,5M A 60% K D tuleja HAMULEC STANDARD R rczka B M R przewód powrotny D R

23 Poz. Nazwa czci Indeks A B 20 zamek przesuwny R przewód sieciowy (400v) R R pokrtło kompletne fi R płyta tylna R /08R płyta boczna mała R /02R płyta boczna uchylna R R płyta boczna (z dachem) R R płyta przednia z nadrukiem R R płyta przednia (dolna) R /08R podstawa kompletna R /08R półka R /08R przegroda R /08R zawias pokrywy bocznej D /33R łacuch techniczny FI4D R w TECHNICZNT ZBROJNY FI 5x R zacisk kablowy R przepust kablowy R tulejka izolacyjna R tulejka izolacyjna R tulejka izolacyjna R oprawka bezpiecznika ZH9-20ZP 5x R nalepka ostrzegawcza WEEE R R nalepka informacyjna R nalepka ostrzegawcza R nalepka ostrzegawcza R wyłcznik termiczny AM R Reduktor Harris 60130LARC R 1-50 zakrtka rolki R rolka V0,6/0, R adapterki rolki R osłona rolki R króciec R konsola R spryna dociskowa R rami dociskowe R zatrzask kpl R silnik kpl R

24 W sprawach obsługi serwisowej i napraw naley kontaktowa si z najbliszym autoryzowanym punktem serwisowym Lincoln Electric Bester Sp. z o. o.. Obsługa serwisowa i naprawy przeprowadzane przez nieautoryzowane punkty serwisowe powoduj utrat uprawnie z tytułu gwarancji. Naprawy urzdze i osprztu spawalniczego powinny by wykonywane przez osoby o odpowiednich kwalifikacjach. 23

25 Schemat ideowy BESTER MIG
