PRZEWODNIK INSTALACJI SZK A PRIVA-LITE

Transkrypt

1

2 ? T Spis treœci: 1. Aplikacja ramy zamocowanej Aplikacja Bezpoœredniego po³¹czenia (Butt joint) 9 3. Aplikacja drzwiowa Aplikacja ³azienkowa Aplikacja pod³ogi i sufitu 13 1

3 1. APLIKACJA RAMY ZAMOCOWANEJ Nigdy nie nara aj szkie³ PRIVA-LITE na temperatury przekraczaj¹ce 60 C Skupiska temperatury jak lampy punktowe, palniki kuchenek nigdy nie mog¹ byæ po³o one blisko paneli PRIVA-LITE. Dla aplikacji zewnêtrznych, PRIVA-LITE musi byæ instalowany w kompozycjach DGU lub TGU ze szkleniem niskoemisyjnym. W krajach o du ym nas³onecznieniu lub w budynkach z fasadami od po³udniowego - zachodu takie aplikacje musz¹ byæ tak e montowane z szyb¹ przeciws³oneczn¹ np. Antelio, Planitherm, SKN. 1.1 Wytyczne dotycz¹ce obramowania PRIVA-LITE mo e byæ instalowany w ramach z PVC, aluminium lub drewna, Jeœli obramowanie lub peszel s¹ przewodz¹ce (aluminium, stal lakierowana lub nierdzewna, ), wówczas istotne jest, aby uziemiæ j¹ albo do uziemienia budynku lub do wyjœæ uziemienia zasilacza. Upewnij siê, e wszystkie segmenty obramowania zosta³y ze sob¹ po³¹czone. Jeœli nie, wówczas ka dy z segmentów musi byæ uziemiony niezale nie. Otwory o œrednicy 10mm musz¹ byæ wywiercone w profilu, aby eñska wtyczka przewodu mog³a swobodnie przejœæ. Obszar zachodzenia profilu na szybê PRIVA-LITE powinien wynosiæ 18mm dla pojedynczej szyby oraz 20mm dla szyb komorowych. Jeœli szk³o PRIVA-LITE jest instalowane w postaci DGU/TGU wówczas upewnij siê, e ramy s¹ odpowiednio wentylowane i osuszone. W zwi¹zku z faktem, e szk³o PRIVA-LITE nie wytrzyma nacisku wiêkszego ni 10N/cm? ze wzglu na foli C upewnij si rama jest o 4mm szersza wzglem szk PRIVA-LITE. 2

4 1. APLIKACJA RAMY ZAMOCOWANEJ 1.2 Profi U PRZEWÓD WYCHODZ CY ZE SZK A D³ugoœæ 100cm Œrednica 6 mm +/-0.3mm + eñska wtyczka Molex (8mm œrednicy) ODLEW FOLII SILIKON MULTISIL STREFA NIEAKTYWNA 9mm SZK O FOLIA LC Górna pozycja przewodu SILIKON MULTISIL PROFIL U KLOCEK POZYCJONUJ CY 3

5 1. APLIKACJA RAMY ZAMOCOWANEJ 1.2 Profi U PROFIL U Dolna pozycja przewodu SZK O FOLIA LC STREFA NIEAKTYWNA 9mm SILIKON MULTISIL ODLEW FOLII EVA KLOCKI POZYCJONUJ CE PRZEWÓD WYCHODZ CY ZE SZK A D³ugoœæ 100cm Œrednica 6 mm +/-0.3mm + eñska wtyczka Molex (8mm œrednicy) 4

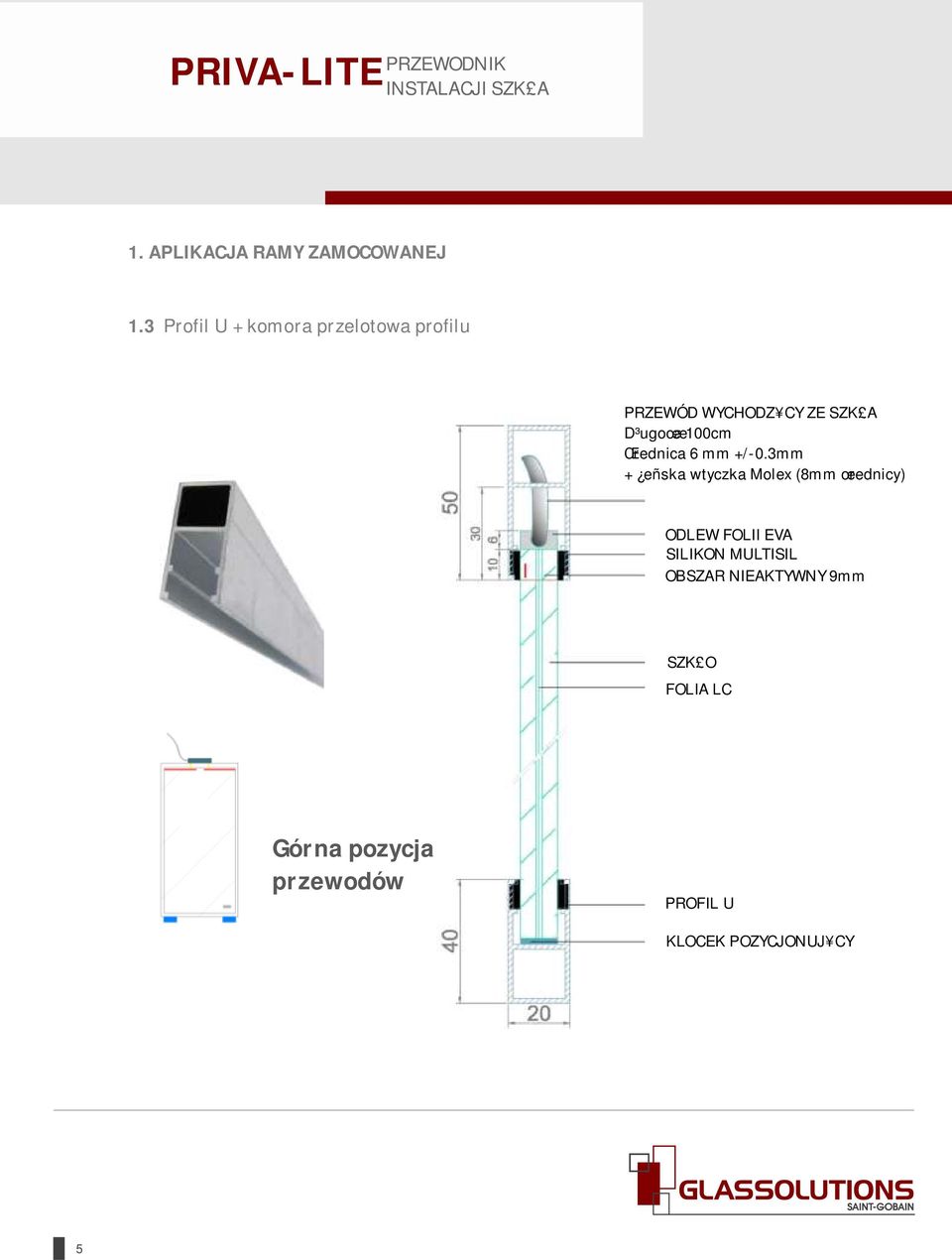

6 1. APLIKACJA RAMY ZAMOCOWANEJ 1.3 Profil U + komora przelotowa profilu PRZEWÓD WYCHODZ CY ZE SZK A D³ugoœæ 100cm Œrednica 6 mm +/-0.3mm + eñska wtyczka Molex (8mm œrednicy) ODLEW FOLII EVA SILIKON MULTISIL OBSZAR NIEAKTYWNY 9mm SZK O FOLIA LC Górna pozycja przewodów PROFIL U KLOCEK POZYCJONUJ CY 5

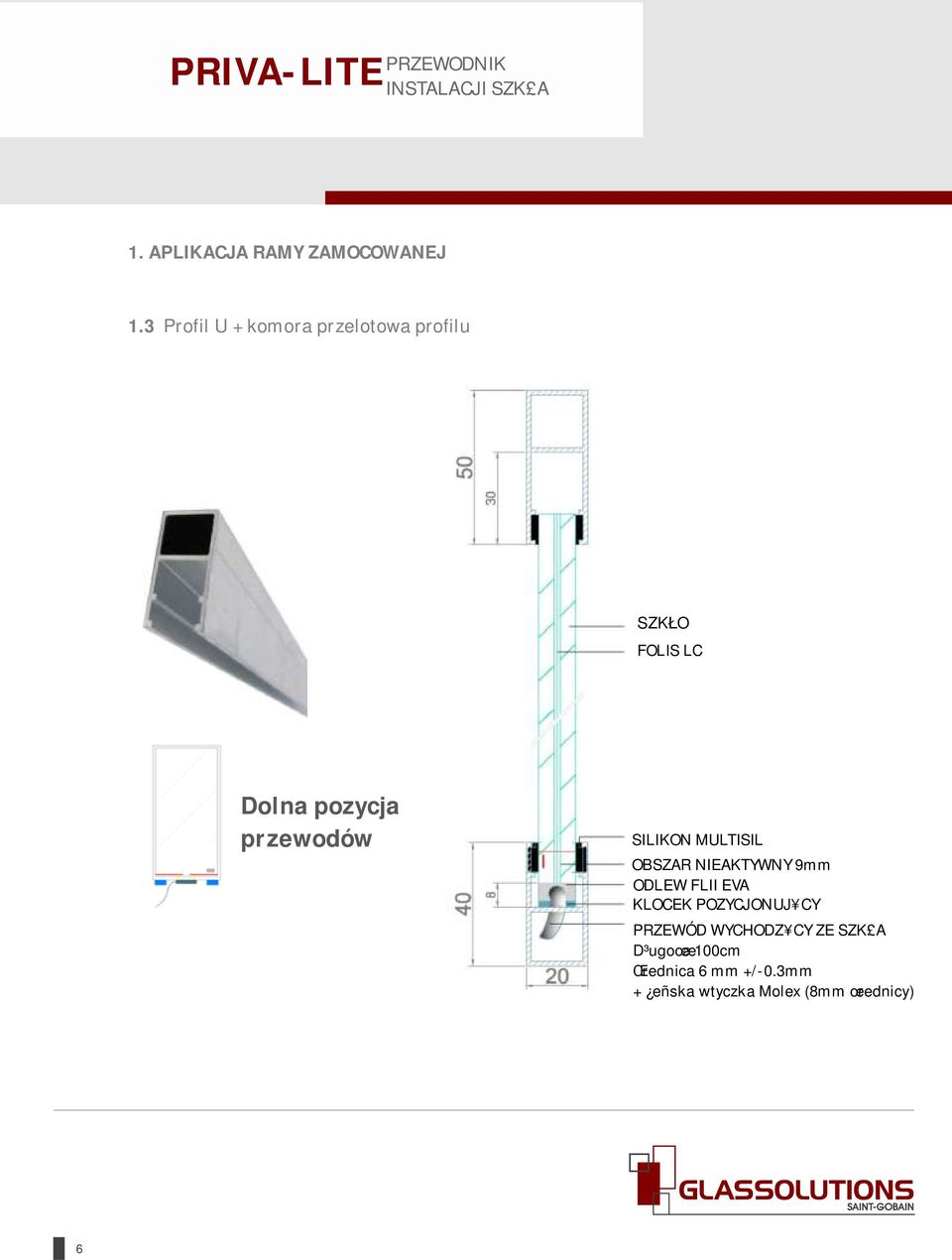

7 1. APLIKACJA RAMY ZAMOCOWANEJ 1.3 Profil U + komora przelotowa profilu SZKŁO FOLIS LC Dolna pozycja przewodów SILIKON MULTISIL OBSZAR NIEAKTYWNY 9mm ODLEW FLII EVA KLOCEK POZYCJONUJ CY PRZEWÓD WYCHODZ CY ZE SZK A D³ugoœæ 100cm Œrednica 6 mm +/-0.3mm + eñska wtyczka Molex (8mm œrednicy) 6

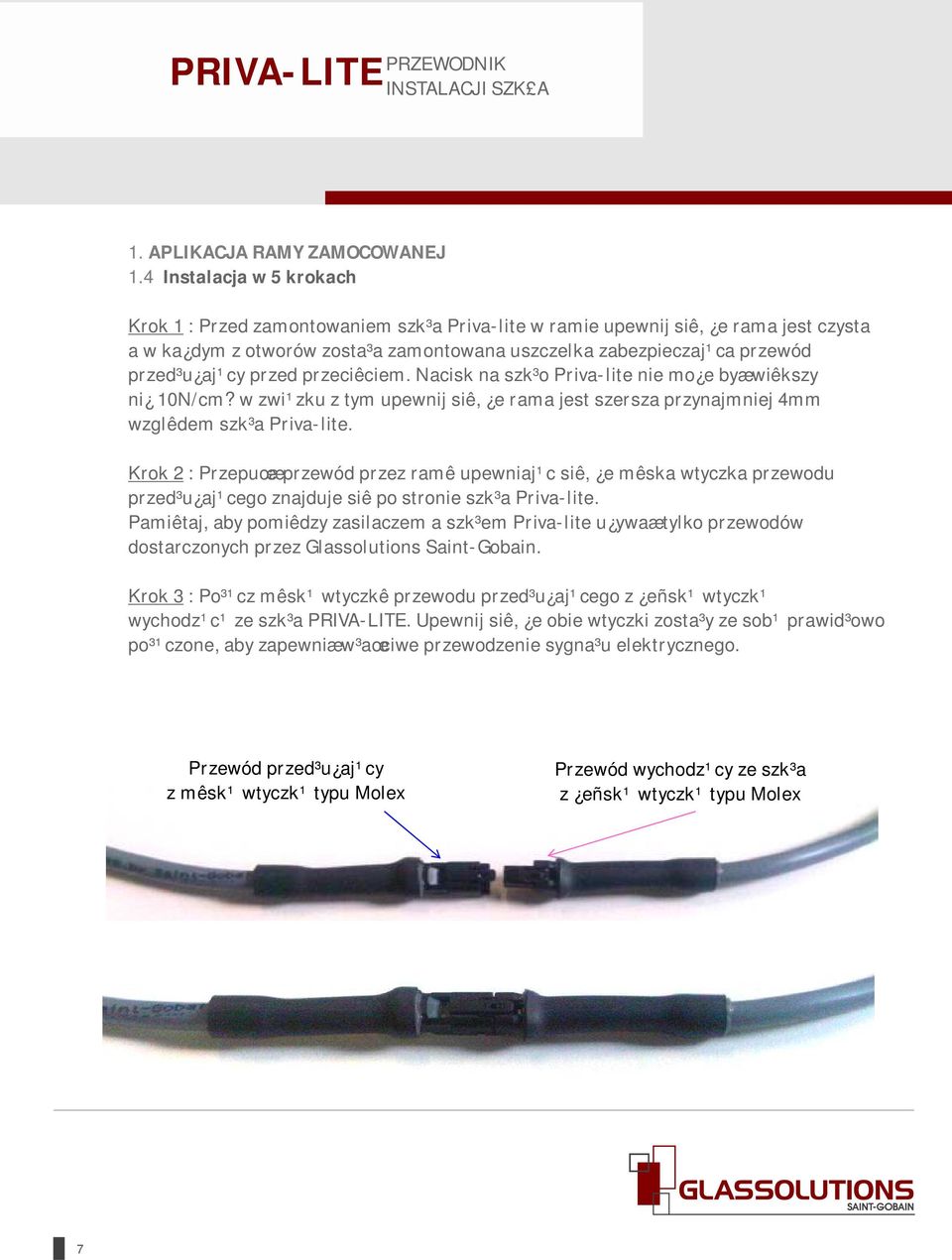

8 1. APLIKACJA RAMY ZAMOCOWANEJ 1.4 Instalacja w 5 krokach Krok 1 : Przed zamontowaniem szk³a Priva-lite w ramie upewnij siê, e rama jest czysta a w ka dym z otworów zosta³a zamontowana uszczelka zabezpieczaj¹ca przewód przed³u aj¹cy przed przeciêciem. Nacisk na szk³o Priva-lite nie mo e byæ wiêkszy ni 10N/cm? w zwi¹zku z tym upewnij siê, e rama jest szersza przynajmniej 4mm wzglêdem szk³a Priva-lite. Krok 2 : Przepuœæ przewód przez ramê upewniaj¹c siê, e mêska wtyczka przewodu przed³u aj¹cego znajduje siê po stronie szk³a Priva-lite. Pamiêtaj, aby pomiêdzy zasilaczem a szk³em Priva-lite u ywaæ tylko przewodów dostarczonych przez Glassolutions Saint-Gobain. Krok 3 : Po³¹cz mêsk¹ wtyczkê przewodu przed³u aj¹cego z eñsk¹ wtyczk¹ wychodz¹c¹ ze szk³a PRIVA-LITE. Upewnij siê, e obie wtyczki zosta³y ze sob¹ prawid³owo po³¹czone, aby zapewniæ w³aœciwe przewodzenie sygna³u elektrycznego. Przewód przed³u aj¹cy z mêsk¹ wtyczk¹ typu Molex Przewód wychodz¹cy ze szk³a z eñsk¹ wtyczk¹ typu Molex 7

9 1. APLIKACJA RAMY ZAMOCOWANEJ 1.4 Instalacja w 5 krokach Krok 4 : Umieœæ szk³o PRIVA-LITE w swojej ramie i zaklinuj za pomoc¹ klocków pozycjonuj¹cych. Klocki pozycjonuj¹ce wykonane tylko z twardego drewna mog¹ byæ u yte. Upewnij siê, e gruboœæ klocków pozycjonuj¹cych wynosi minimum 8mm. Ma to zwi¹zek z zabezpieczeniem odlewu z folii EVA, wtyczki oraz przewodu przed zgnieceniem. Krok 5 : Silikonowanie ramy. Pamiêtaj, e tylko silikony Multisil oraz produkty przetestowane przez Glassolutions Saint-Gobain mog¹ byæ u yte w bezpoœrednim kontakcie z krawêdzi¹ szk³a PRIVA-LITE. Prefabrykowane po³¹czenia silikonowe mog¹ byæ u yte tylko wtedy, gdy bêd¹ w kontakcie ze szk³em PRIVA-LITE (przód/ty³) a nie z jego krawêdzi¹. W przypadku szk³a zespolonego DGU/TGU zewnêtrzne silikonowanie mo e odbyæ siê z u yciem silikonów DOW CORNING DC993 i DC3362, ale od wewnêtrznej strony tylko silikony Multisil dostarczone przez Glassolutions Saint-Gobain mog¹ zostaæ u yte. ZEWNÊTRZNE ELEKTRODY PRIVA_LITE - WEWNÊTRZNE 76 STREFA NIEAKTYWNA ODLEW FOLII EVA 8

10 2. APLIKACJA BEZPOŒREDNIEGO PO CZENIA (Butt joint) W momencie, gdy szk³a PRIVA-LITE s¹ u ywane jako partycje bez pionowych profili wówczas tylko silikony Multisil dostarczone przez Glassolutions Saint-Gobain mog¹ zostaæ u yte do wype³nienia. Dostêpne kolory silikonów: przezroczysty, czarny (RAL 9005), szary (RAL 7042), bia³y lub br¹zowy (RAL 8019). Przed po³o eniem silikonu zabezpiecz najlepiej obie strony szk³a taœm¹ maskuj¹c¹, aby zapewniæ czyste po³¹czenie, zw³aszcza wtedy, gdy obie boczne krawêdzie s¹ piaskowane. Usuñ taœmê maskuj¹c¹ przed pe³nym zaschniêciem silikonu. W celu uzyskania równego po³¹czenia u ywaj tylko wody z myd³em w spreju (neutralny p³yn czyszcz¹cy + woda). Tylko produkty zaakceptowane przez Saint-Gobain mog¹ byæ w bezpoœrednim kontakcie z krawêdzi¹ szk³a. adne inne produkty jak klej, taœmy klej¹ce, uszczelniacze, uszczelki, plastikowe paski substancje wykañczaj¹ce nie mog¹ byæ u ywane w bezpoœrednim kontakcie z krawêdzi¹. Zalecana jest odleg³oœæ minimum 4mm pomiêdzy panelami PRIVA-LITE. W przypadku wygiêcia zestaw obok siebie panele wygiête w tym samym kierunku i u yj dwóch drewnianych klocków ze œrub¹ na œrodkowym odcinku szkie³, aby zestawiæ bli ej ze sob¹ dwa s¹siednie panele. 9

11 3. APLIKACJA DRZWIOWA Nigdy nie wystawiaj szk³a PRIVA-LITE na dzia³anie temperatur powy ej 60 C ród³a wysokiej temperatury jak œwiat³a punktowe, kuchenki nie mog¹ byæ w bliskiej odleg³oœci wzglêdem paneli PRIVA-LITE. Dla zastosowañ zewnêtrznych szk³a PRIVA-LITE musz¹ byæ montowane do postaci DGU lub TGU w zespoleniu ze szk³em z pow³ok¹ niskoemisyjn¹. W s³onecznych krajach lub na fasadach od strony po³udniowej i zachodniej szk³o PRIVA-LITE musi byæ montowane ze szk³em przeciws³onecznym. 3.1 Drzwi wahad³owe lub przesuwne Dla zastosowañ drzwiowych panel PRIVA-LITE montowany jest w ramie lub z profilami góra-dó³ (drzwi wahad³owe). Bez ramowe drzwi PRIVA-LITE s¹ na obecnym etapie niemo liwe. W obu przypadkach drzwi, przewody przed³u aj¹ce dostarczone przez Glassolutions Saint-Gobain musz¹ przechodziæ przez peszel taki jak Assa Abloy EA280 lub Ea281. Klamka drzwi i zamek musz¹ byæ zamocowane na ramie. Prostok¹tne wciêcie dla klamki i zamka mo e byæ wyciête w szkle (i w folii LC) na zamówienie, ale tylko z pewnymi ograniczeniami. Jeœli zamek ma dzia³aæ jako prze³¹cznik (PRIVA-LITE wy³¹czony, gdy drzwi s¹ zamkniête) wówczas nale y u yæ specjalnych przekaÿników, takich jak RSB z firmy Schneider. Schemat pod³¹czenia jest dostêpny na ¹danie. Dla drzwi toaletowych zalecamy u yæ PRIVA-LITE w wersji zapewniaj¹cej du y stopieñ prywatnoœci (High Privacy PRIVA-LITE) W zwi¹zku z faktem, e szk³a PRIVA-LITE mog¹ siê nieznacznie wyginaæ, zalecamy umieszczanie obu sztuk drzwi w ramie. 10

12 3. APLIKACJA DRZWIOWA 3.2 Drzwi przesuwne Dla aplikacji drzwi przesuwnych specjalny przewód przed³u aj¹cy jest potrzebny. W celu uzyskania wiêcej informacji prosimy o kontakt z Dzia³em Technicznym Glassolutions Saint-Gobain. Przewody przed³u aj¹ce dostarczane przez Glassolutions Saint-Gobain musz¹ przechodziæ przez system ³añcuchowy redukcji naprê eñ jak poni ej na zdjêciach. Dla odpowiedniej instalacji zalecamy Igus E-ChainSystem - Przewodnik po instalacji. 11

13 4. APLIKACJA AZIENKOWA Zawsze odnoœ siê do normy CEI i przede wszystkim do pañstwowych norm elektrycznych Strefa 0 (deszczownica/s³uchawka) : zakaz u ycia PRIVA-LITE. Strefa 1 (<120cm od Ÿród³a wody): tylko PRIVALITE DGU z ochron¹ elektryczn¹ typu IPX7 (wówczas szk³o PRIVA-LITE po zewnêtrznej stronie kabiny) Strefa 2 (>120cm od Ÿród³a wody): pojedynczy laminat PRIVA-LITE IPX7 mo liwy tylko wtedy, gdy profil PRIVA-LITE jest perfekcyjnie zabezpieczony za pomoc¹ silikonu Multisil. W przypadku kabiny prysznicowej, pojedynczy laminat PRIVA-LITE IPX7 jest mo liwy, ale tylko wtedy, gdy zostanie zamocowany z boku lub powy ej kabiny i bêdzie perfekcyjnie zaizolowany za pomoc¹ silikonu Multisil. Przewód ci¹g³y bez po³¹czeñ musi byæ u yty pomiêdzy panelem PRIVA-LITE a zasilaczem zamocowanym poza stref¹ 2. 12

14 5. APLIKACJA POD OGI I SUFITU W zwi¹zku z faktem, e szk³o PRIVA-LITE nie wytrzyma nacisku 10N/cm? ze wzglêdu na foliê LC musi byæ w rezultacie zamocowany jako spodnie szk³o wzglêdem laminatu pod³ogowego (SGG LITE FLOOR) Spójrz na rysunek poni ej. Zapoznaj siê z pañstwowymi regulacjami, w celu okreœlenia gruboœci laminatu pod³ogowego. Wsporniki bêd¹ widoczne La structure de support sera visible au niveau des przez zones te obszary transparentes przezroczyste SGG LITE FLOOR PRIVA LITE Konstrukcja podpieraj¹ca Konstrukcja podpieraj¹ca musi mieæ La minimaln¹ structure de gruboœæ support = doit 1,5 etre gruboœci au min = a laminatu 1,5 l épaisseur pod³ogowego de SGG LITE SGG FLOOR LITE FLOOR ou PRIVA-LITE lub PRIVA-LITE. Nigdy nie wystawiaj szk³a PRIVA-LITE na dzia³anie temperatur powy ej 60 C ród³a wysokiej temperatury jak œwiat³a punktowe, kuchenki nie mog¹ byæ w bliskiej odleg³oœci wzglêdem paneli PRIVA-LITE. Dla aplikacji zewnêtrznych SGG LITE-FLOOR musi byæ laminowane ze szk³em przeciws³onecznym jako szk³o zewnêtrzne a obszar pomiêdzy SGG LITE-FLOOR i PRIVA-LITE musi byæ odpowiednio wentylowany, aby unikn¹æ przegrzania szk³a PRIVA-LITE. 13

15 Niniejszy dokument zawiera wszystkie istotne wskazówki instalacji szk³a PRIVA-LITE. Wszystkie dotychczasowe dokumenty opublikowane przez Glassolutions Saint-Gobain s¹ zastêpowane przez niniejszy dokument. Glassolutions Saint-Gobain podjê³o wszelkie starania, aby w momencie publikacji zapewniæ rzetelnoœæ opisanych w niniejszym dokumencie informacji. Jednak e Glassolutions Saint-Gobain zapewnia sobie prawo do modyfikacji lub dodania jakiejkolwiek informacji bez uprzedniego uprzedzenia. 14
