1 Karta kataloowa /6 ISORIA 10 Bezobsłuowe centryczne przepustnice z miękkim uszczelnieniem AMRING 40 do 1000 Dopuszczalne ciśnienie eksploatacyjne PS 10 bar Wykonanie w EN 593 i ISO Przeznaczenie Funkcje odcinające i reulacyjne we wszystkich ałęziach przemysłu i eneretyki Parametry eksploatacyjne Temperatura -10 C do maksymalnie +200 C. Oraniczenia temperatury są zależne od transportowaneo medium oraz właściwości zastosowaneo elastomeru. Dopuszczalne ciśnienie eksploatacyjne (PS) 10 bar w temperaturze otoczenia. Materiały Patrz str. 2. Wykonanie Korpus o kształcie pierścieniowym (typ 1) 40 do Korpus z otworami centrującymi (typ 2) 40 do 600. Korpus z wintowanymi otworami kołnierzowymi z listwą uszczelniającą (typ 4) 40 do 600 Korpus w kształcie U bez listwy uszczelniającej (typ 5) 150 do 1000 Korpusy typu 2, 4 i 5 stosowane w armaturze na końcówce rurociąu i w armaturze zamykanej kołnierzem. Dłuości zabudowy w ISO , EN Przyłącza zodne z normami podanymi na str. 9 Kołnierz łowicy w ISO 5211 Oznakowanie w EN 19 Armatura całkowicie szczelna w obu kierunkach przepływu, zodnie z EN / wielkość przecieków A i ISO 5208, kateoria A Korpus z powłoką poliuretanową 80 µm, barwa niebieska RAL Tarcza przepustnicy żeliwo z rafitem kulkowym i powłoką epoksydową 80 µm, barwa brązowa RAL Armatura spełnia wymaania bezpieczeństwa europejskiej Dyrektywy dla Urządzeń Ciśnieniowych 97/23/EG (DGR), załącznik I dla płynów rup 1 i 2. Warianty standardowe Napędy pneumatyczne ACTAIR / DYNACTAIR Napędy elektryczne ACTELEC Napędy hydrauliczne ACTO Wskazania położenia AMTROBOX Reulator położenia AMTRONIC/SMARTRONIC Dokumentacja uzupełniająca Dobór napędu Instrukcja eksploatacji Dane do zamówienia Przepustnice ISORIA 10 w karty kataloowej /6 Wielkość nominalna Warunki eksploatacyjne - medium - ciśnienie - natężenie przepływu - temperatura Przyłącze kołnierzowe Rodzaj napędu

2 Materiały ISORIA 10 Korpus Kod KSB Typ 1 Żeliwo szare JL do 600 3t Żeliwo sferoidalne JS 1030 / ASTM A536 r do Typ 2 Żeliwo sferoidalne JS do Typ 4 Żeliwo sferoidalne JS do Typ 5 Żeliwo sferoidalne JS 1030 / ASTM A536 r do Wałek napędowy - wałek Kod KSB Stal nierdzewna / (13 % Cr) Stal nierdzewna (17 % Cr) 6k 6e Tarcza Kod KSB Żeliwo sferoidalne JS do Żeliwo sferoidalne JS 1030 / ASTM A536 r do Żeliwo sferoidalne JS 1030, powłoka Halar Żeliwo sferoidalne JS 1030, powłoka Ebonite 40 do a 3p Żeliwo sferoidalne JS 1030, powłoka EPDM 40 do 300 3x Stal nierdzewna, typ do Stal nierdzewna, typ /ASTM A351 r.cf8m 250 do Stal nierdzewna, typ , wypolerowana na wysoki połysk 40 do 200 6i Stal nierdzewna, typ /ASTM A351 r.cf8m wypoler. na wysoki połysk 250 do 600 6i Brąz aluminiowy CC333G/C do NORIDUR (G-X3 CrNiMoCu 24-6) ASTM A351 r. CD4MCu, odpowiada NORIDUR Nierdzewna stal austenityczna typu URANUS B6 Hasteloj C 5d 5a 6u 7c Wykładzina AMRING Kod KSB E.P.D.M E.P.D.M dla wody pitnej E.P.D.M. dla wysokich temperatur Nitryl wysokostopniowy Nitryl karboksylowany XA XC XV K CB Nitryl karboksylowany biały CC Polietylen (chlorosulfonowany) HYPALON Y Fluoroelastomer VITON, dla kwasów Fluoroelastomer VITON dla wysokich temperatur Epichlorohydryna Silikon odporny na działanie wysokich temperatur Kauczuk naturalny, polibutadien Uwodorniony kauczuk nitrylowy HNBR VA VC EG SK NB NH Graniczne wartości ciśnienia dla wykładziny AMRING Maks. dopuszczalne ciśnienie eksploatacyjne (bar) XA -- XC -- XV -- K -- Y -- NH -- VA -- VC -- CB EG CC -- SK -- NB ½ Wytrzymałość na podciśnienie Montaż wykładziny Ciśnienie min. (w barach bezwzlędnych) Wytrzymałość na podciśnienie Maks. temperatura inne XV wykładziny ½ -- 6 bez wklejenia (standard) 1, ( torr) 130 C 80 C bez wklejenia (standard) 0,3 130 C 80 C z wklejeniem (opcja) 1, ( torr) 80 C 80 C 2

3 Konstrukcja 40 do i do do Zestaw części zamiennych dla wykładziny Zestaw części wymiennych dla tarczy Zestaw części zamiennych dla wałka Nr części Nazwa Materiał 100 Korpus 40 do 1000 Patrz rozdział "Materiały", str Dno 650 do 1000 Stal 210 Wałek 40 do 1000 Stal nierdzewna 213 Wałek napędowy 40 do 1000 Stal nierdzewna Łożysko 200 do 1000 Stal stopowa z porubioną powłoką teflonową Łożysko 200 do 1000 Stal stopowa z porubioną powłoką teflonową Łożysko 200 do 1000 Stal stopowa z porubioną powłoką teflonową Łożysko 350 do 600 Stal stopowa z porubioną powłoką teflonową 412 Pierścień uszcz o przekroju okr. (O-rin) 40 do 600 Nitryl Pierścień uszcz o przekroju okr. (O-rin) 650 do 1000 Nitryl Pierścień uszcz o przekroju okr. (O-rin) 650 do 1000 Nitryl Pierścień uszcz o przekroju okr. (O-rin) 650 do 1000 Nitryl 413 Wykładzina 40 do 1000 Materiał w projektu 486 Kulka 650 do 1000 Stal 540 Tuleja 650 do 1000 Acetal 550 Tarcza 40 do 1000 Materiał w projektu 561 Kołek karbowy 650 do 1000 Stal nierdzewna Zabezp. przed wypchnięciem 40 do 600 Stal nierdzewna Zabezp. przed wypchnięciem 250 do 600 Stal nierdzewna 904 Śruba reulacyjna 650 do 1000 Stal 916 Korek 40 do 1000 Polietylen 920 Nakrętka 650 do 1000 Stal alwanizowana 932 Pierścień osadczy sprężyn. 40 do 200 Stal Pierścień osadczy sprężyn. 650 do 1000 Stal Pierścień osadczy sprężyn. 650 do 1000 Stal 940 Wpust pasowany 650 do 1000 Stal Tabliczka znamionowa 40 do 600 Poliester 650 do 1000 Stal nierdzewna W zamówieniach proszę podawać dane znajdujące się na tabliczce znamionowej. 3

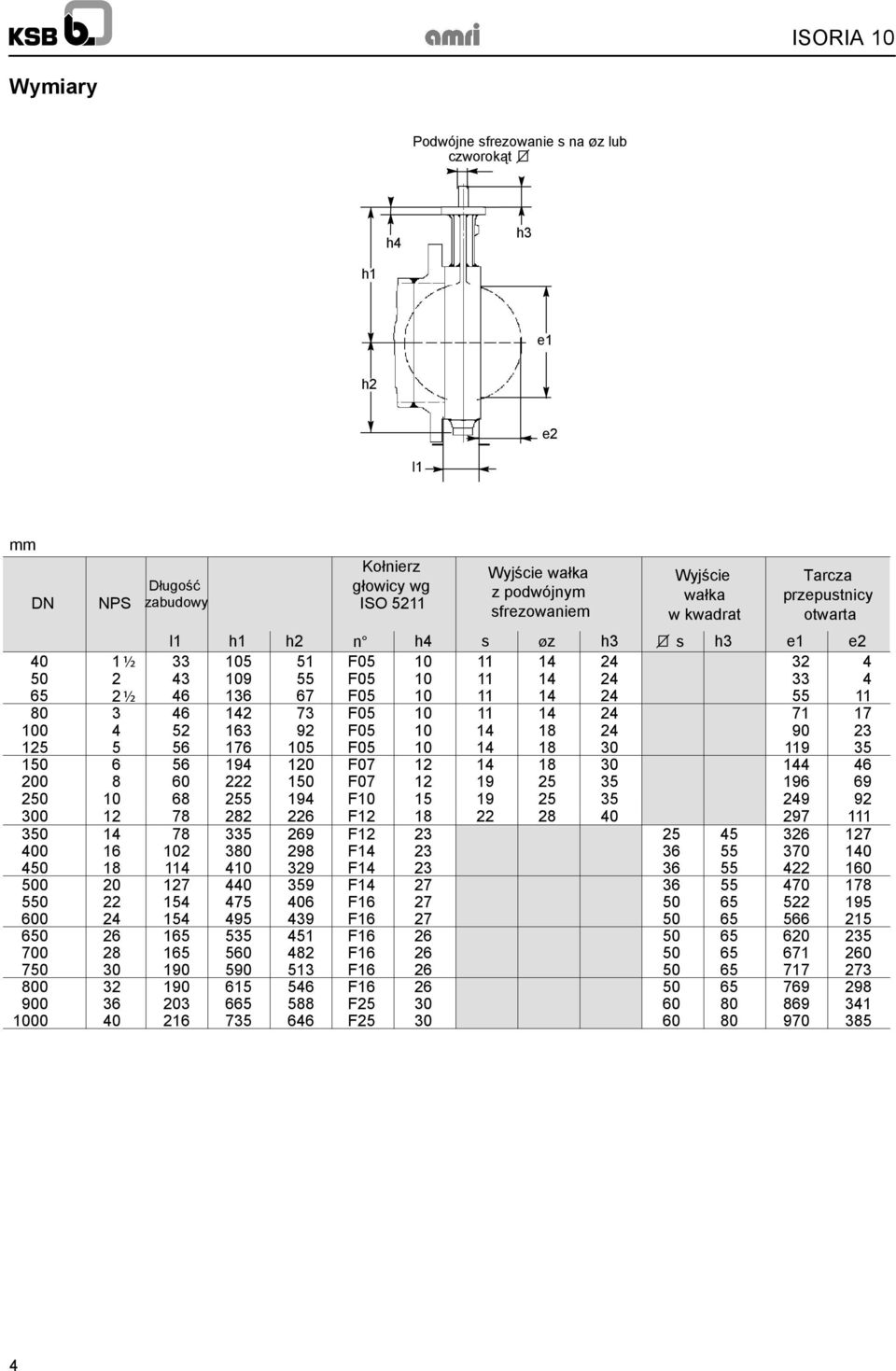

4 Wymiary Podwójne sfrezowanie s na øz lub czworokąt h4 h3 h1 e1 h2 e2 l1 mm Dłuość zabudowy Kołnierz łowicy w ISO 5211 Wyjście wałka z podwójnym sfrezowaniem Wyjście wałka w kwadrat Tarcza przepustnicy otwarta l1 h1 h2 n h4 s øz h3 s h3 e1 e ½ F F ½ F F F F F F F F F F F F F F F F F F F F

5 Parametry hydrauliczne Współczynnik przepływu przy pełnym otwarciu Kvo Cvo Zeta 40 1 ½ , , ½ , , , , , , , , , , , , , , , , , , , ,14 ISORIA 10 Momenty obrotowe wykładzin XA, XC, XV, K dla mediów płynnych Momenty obrotowe * w Nm dla wszystkich wykładzin dla mediów niepłynnych innych wykładzin niż XA, XC, XV, K dla mediów płynnych 40 1 ½ ½ * Odpowiedni współczynnik bezpieczeństwa jest uwzlędniony w momencie obrotowym 5

6 Napędy ręczne Niżej przedstawiony dobór napędów dotyczy przykładowo przepustnic pracujących z mediami ciekłymi i odnosi się do podanych, maksymalnych prędkości przepływu. Zależnie od warunków eksploatacyjnych i parametrów hydraulicznych możliwe są wyższe prędkości przepływu i inne przyporządkowania napędów. Proszę skontaktować się z nami. Dla przepustnic pracujących z mediami nieciekłymi maksymalna prędkość przepływu wynosi 50 m/s. Dźwinia ręczna S, SR i SFR Przepustnica Prędkość przepły- l2 wu(m/s) l2 S/SR (k) l2 ISORIA 10 Dźwinia ręczna S i SF 40 1½ 160 blokada w położeniach końcowych 0,5 65 2½ ½ ½ , ,6 65 2½ Dźwinia ręczna SR i SFR ,4 blokada w 9 położeniach , , Dźwinia ręczna SP Dźwinia ręczna S + SR dla wszystkich mediów Dźwinia ręczna SF + SFR dla wszystkich mediów S/SR (k) l2 Przepustnica Prędkość przepływu (m/s) Dźwinia ręczna SP dla wszystkich mediów Dźwinia ręczna SP blokada we wszystkich l2 położeniach 40 1½ ½ 236 0, , , SP (k) Dźwinia ręczna SM l2 Dźwinia ręczna SM blokada we wszystkich położeniach Przepustnica Prędkość przepływu (m/s) l2 Uruchamianie ręczne. SM dla Uruchamianie ręczne. SM dla mediów ciekłych z wykładzi- mediów ciekłych, z wyjątkiem wykładzin XA, XC, XV, K i wszystkich wy- nami XA, XC i K kładzin w mediach nieciekłych SM (k) l2 SM (k) 40 1½ , ,3 65 2½ , , , , ,3 530* * 388 * duży moment napędowy, zalecane zastosowanie przekładni ręcznej. 6

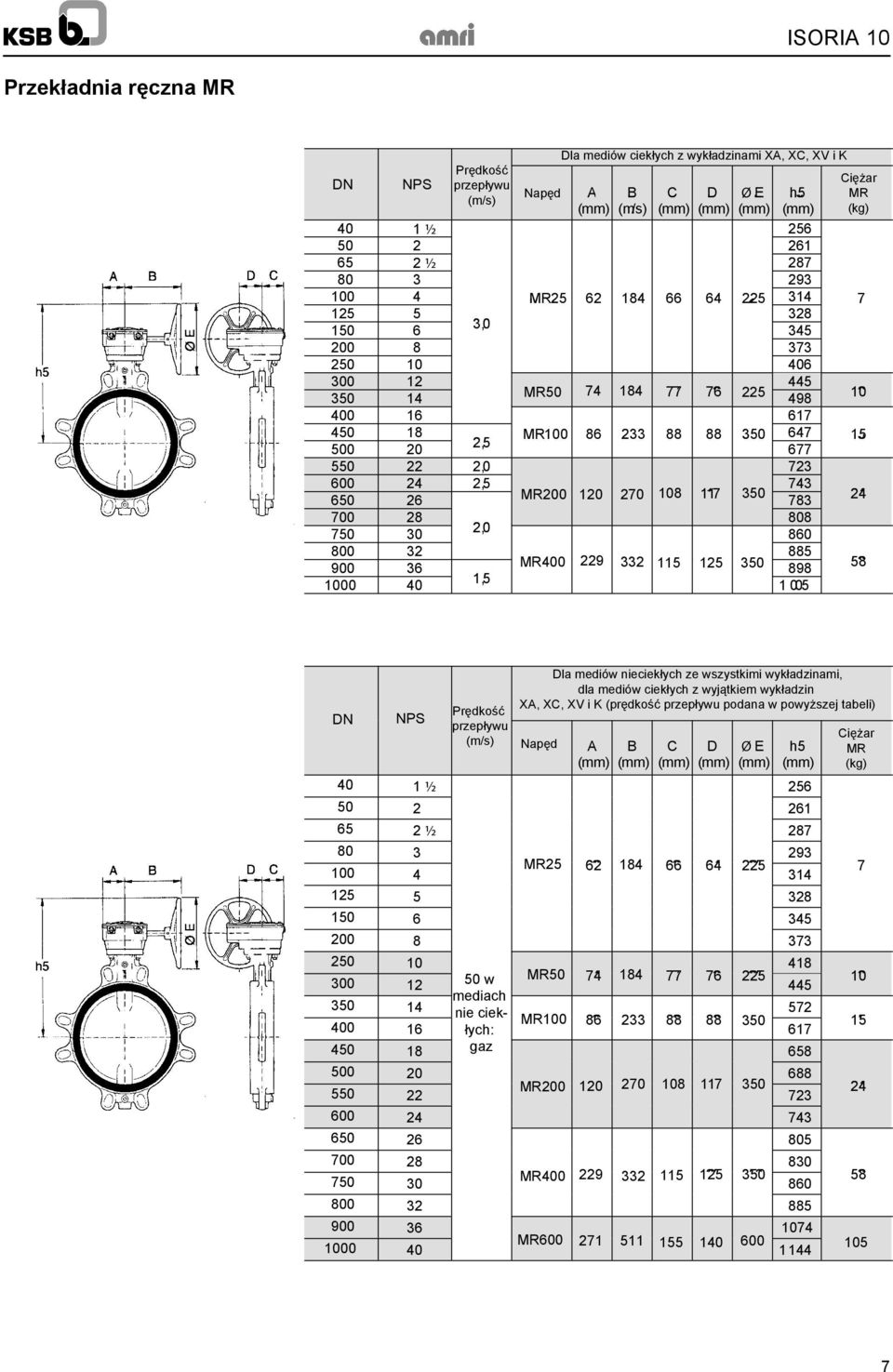

7 Przekładnia ręczna MR Prędkość przepływu (m/s) Dla mediów ciekłych z wykładzinami XA, XC, XV i K Mediummit XC,XVundKRinbälen Napęd A B C D ØE E MR (m/s) (k) 40 1 ½ ½ MR , MR MR , , , MR , MR , A B C D ØE 40 1 ½ ½ MR w MR mediach nie ciekłych MR az MR MR Prędkość przepływu (m/s) Dla mediów nieciekłych ze wszystkimi wykładzinami, dla mediów ciekłych z wyjątkiem wykładzin XA, XC, XV i K (prędkość przepływu podana w powyższej tabeli) Napęd MR600 MR (k)

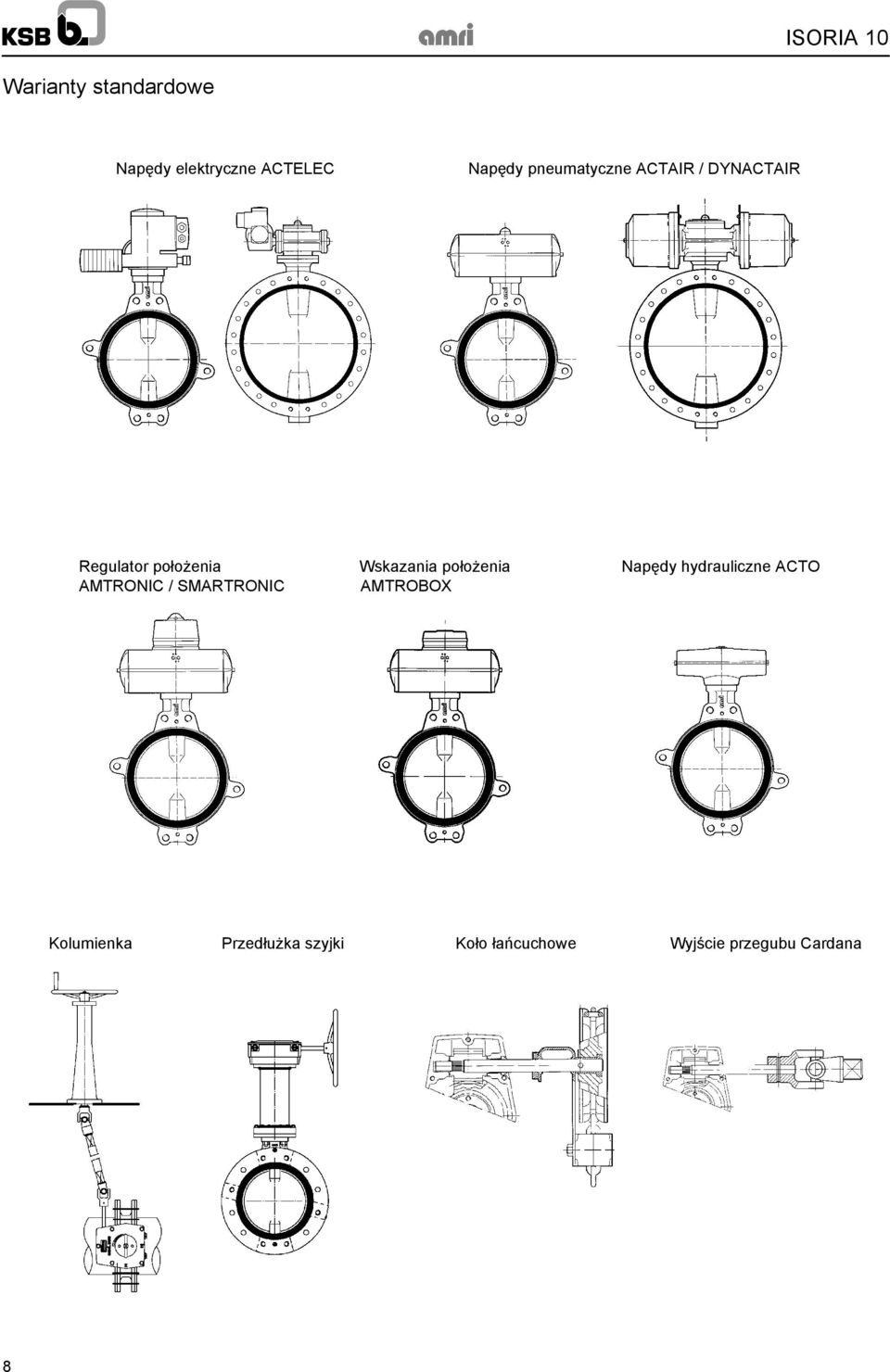

8 Warianty standardowe Napędy elektryczne ACTELEC Napędy pneumatyczne ACTAIR / DYNACTAIR Reulator położenia Wskazania położenia Napędy hydrauliczne ACTO AMTRONIC / SMARTRONIC AMTROBOX Kolumienka Przedłużka szyjki Koło łańcuchowe Wyjście przeubu Cardana 8

9 Przyłącze kołnierzowe Armatura może być montowana pomiędzy wszystkimi niżej wymienionymi przyłączami (inne przyłącza po złożeniu zapytania ofertoweo) - EN 1092 PN 6, 10 i 16 - AWWA C207 cl. B, D i E - BS 10, tabela D i E - ASME B16-1 kl. 125 i B16-5 kl AS 2129, tabela D i E - JIS B2238 I B2239 5K, 10K i 16K - MSS SP 44 cl. 150 ISORIA 10 Korpus o kształcie pierścieniowym - typ 1 - Montaż jest możliwy pomiędzy wszystkimi wyżej wymienionymi przyłączami. Korpus z otworami centrującymi - typ 2 Przyłącze kołnierzowe EN 1092 ASME JIS B2238--B2239 AWWA MSS BS 10 AS 2129 C 207 B16.1 B 16.5 SP 44 PN 6 PN 10 PN 16 kl. 125 kl. 150 kl K 10 K 16 K B, D Tabela D Tabela E Tabela D Tabela E i E 40 1 ½ ½ Montaż i możliwy Nie jest możliwe jednostronne zamknięcie kołnierzem Korpus z wintowanymi otworami kołnierzowymi i z listwą uszczelniającą - typ 4 EN 1092 PN 6 PN 10 PN 16 Przyłącze nieznormalizowane Przyłącze kołnierzowe MSS AWWA ASME JIS B2238--B2239 SP 44 C 207 B16.1 B 16.5 kl. 125 kl. 150 kl K 10 K 16 K B, D i E Przy montażu i demontażu konieczne jest zastosowanie podkładki pomiędzy śrubą i korpusem BS 10 AS 2129 Tabela D Tabela E Tabela D Tabela E 40 1 ½ ½ Montaż możliwy Montaż niemożliwy Przyłącze nieznormalizowane 9

10 Korpus w kształcie U bez listwy uszczelniającej - typ 5 EN 1092 PN 6 PN 10 PN 16 Przyłącze kołnierzowe MSS AWWA ASME JIS B2238--B2239 SP 44 C 207 B16.1 B 16.5 kl. 125 kl. 150 kl K 10 K 16 K B, D i E BS 10 AS Tabela D Tabela E Tabela D Tabela E Montaż możliwy - Montaż niemożliwy Nie jest możliwe jednostronne zamknięcie kołnierzem Dozwolony montaż między kołnierzami Przyłącze nieznormalizowane Po złożeniu zapytania ofertoweo Montaż jako armatura na końcówce rurociąu i armatura zamknięta kołnierzem Standardowa armatura może być zastosowana w temperaturze otoczenia jako armatura na końcówce rurociąu i armatura zamknięta kołnierzem przy niżej wymienionych i różnicach ciśnień ( PS) Dla wykładzin XA, XC, XV, K, Y, NH, VA, VC, CB, EG Gazy albo ciecze Ciecze* niebezpieczne** bezpieczne** niebezpieczne** bezpieczne** wszystkie średnice średn. nomin. I< 500 PS = maks. 7 bar większe wszystkie średnice nominalne wszystkie średnice nominalne nominalneniedopuszczalne średnice po złożeniu zapytania ofertoweo PS = maks. 7 bar PS = maks. 7 bar Gazy albo ciecze niebezpieczne** wszystkie średnice nominalneniedopuszczalne Dla wykładzin CC, SK, NB Ciecze* bezpieczne** niebezpieczne** I<wszystkie średnice nominalne PS = maks. 4,5 bar średnice nominalne 500 PS = maks. 4 bar bezpieczne** wszystkie średnice nominalne PS = maks. 4,5 bar * Media, których prężność pary przy maksymalnie dopuszczalnej temperaturze nie jest wyższa od normalneo ciśnienia atmosferyczneo (1013 mbar) o więcej niż 0,5 bar są traktowane jako ciecze. ** Media niebezpieczne i bezpieczne w klasyfikacji DGR. 1) 1) Dyrektywa dla urządzeń ciśnieniowych Armatura zamknięta kołnierzem Armatura na końcówce rurociąu z przeciwkołnierzem 10

11 Elementy złączne i ciężary korpusów o kształcie pierścieniowym - typ 1 Rysunki przedstawiają przykłady różnych wielkości nominalnych (liczba otworów montażowych, otworów wintowanych, otworów przelotowych). L=l1+2e+2f A=e+X L l1 e f minimalna dłuość szpilki dłuość zabudowy przepustnicy rubość kołnierza (zależy od klienta) wysokość nakrętki + znormalizowany występ śruby ØM f L e l1 e f A X B e maks. dłuość śruby maksymalna łębokość wkręcenia dłuość wintu > A - e rubość kołnierza (zależy od klienta) A B X e Uwaa Elementy złączne nie należą do naszeo standardoweo zakresu dostawy mm l1 EN1092PN10 EN1092PN16 ASMEB16-5Kl 150 JISB2238-B223910K szpilka* śruba szpilka* śruba szpilka* śruba szpilka* śruba ØM f Nb X Nb* ØM f Nb X Nb* UNC f Nb X Nb* ØM f Nb X Nb* 40 1½ M M / M , M M / M ,3 65 2½ M M / M , M M / M , M M / M , M M / M , M M / M , M M / M , M M / M , M M / M , M M M30X , M M M30X , M M / M30X , M M / M30X , / M36X , M M / M36X , / M36x , M M / M39x , / M39x , M M / M45x , M M / , M M / ,0 * Liczba nakrętek = 2 x liczba szpilek. * Liczba śrub na każdą stronę przepustnicy. k 11

12 Elementy złączne i ciężary korpusów z otworami centrującymi - typ 2 Rysunki przedstawiają przykłady różnych wielkości nominalnych (liczba uch montażowych, otworów wintowanych, otworów przelotowych). L=l1+2e+2f L minimalna dłuość rozpórki l1 dłuość zabudowy przepustnicy e rubość kołnierza (zależy od klienta) f wysokość nakrętki + znormalizowany występ śruby ØM f L e l1 e f A=e+X A maks. dłuość śruby X maks. łębokość wkręcenia B dłuość wintu > A - e e rubość kołnierza (zależy od klienta) A B X e Uwaa Elementy złączne nie należą do naszeo standardoweo zakresu dostawy mm l1 EN1092PN10 EN1092PN16 ASMEB16-5cl. 150 JISB2238-B223910K Ciążar szpilka* śruba szpilka* śruba szpilka* śruba szpilka* śruba k ØM f Nb X Nb* ØM f Nb X Nb* UNC f Nb X Nb* ØM f Nb X Nb* 40 1 ½ M M / M , M M / M , ½ M M / M , M M / M , M M / M , M M / M , M M / M , M M / M , M M / M , M M / M , M M M30X , M M M30X , M M / M30X , M M / M30X , / M36X , M M / M36X ,0 * Liczba nakrętek = 2 x liczba szpilek. * Liczba śrub na każdą stronę przepustnicy. 12

13 Elementy złączne i ciężary korpusów z wintowanymi otworami kołnierzowymi i listwą uszczelniającą - typ 4 A=e+X A maks. dłuość śruby X maks. łębokość wkręcenia B dłuość wintu > A - e e rubość kołnierza (zależy od klienta) A B l1 X e Rysunki przedstawiają przykłady różnych wielkości nominalnych (liczba otworów montażowych). Uwaa Elementy złączne nie należą do naszeo standardoweo zakresu dostawy mm l1 EN1092PN10 EN1092PN16 ASMEB16-5cl. 150 JISB2238-B223910K szpilka* śruba szpilka* śruba szpilka* śruba szpilka* śruba ØM f St. X St.** ØM f St. X St.** UNC f St. X St.** ØM f St. X St.** k 40 1½ M M / M , M M / M ,5 65 2½ M M / M ,0 80 (1) / ,0 80 (2) M M M , M M / M , M M / M , M M / M ,0 200 (3) M / ,0 200 (4) M M , M M / M , M M / M ,0 350 (1) ,0 350 (2) M M M , M M M ,0 450 (1) / ,0 450 (2) M M M , M M / M , / M ,0 600 (5) M M / ,0 600 (6) M ,0 * Liczba nakrętek = 2 x liczba szpilek. ** Liczba śrub na każdą stronę przepustnicy. (1) Przyłącze kołnierzowe w EN 1092 PN 6, ASME B16-5 kl. 150, JIS B2238 i B2239-5K, BS są tabela D i E i AS 2129 tabela D i E. (2) Przyłącze kołnierzowe w EN 1092 PN 10, PN 16 i JIS B2238 i B K i 16K. (3) Przyłącze kołnierzowe w EN 1092 PN 6 i 10, ASME B16-5 kl. 150 AWWA C 207 B, D i E, BS 10 tabela D i E, AS2129 tabela D i E i JIS B2238 i B2239-5K. (4) Przyłącze kołnierzowe w EN 1092 PN 16, i JIS B2238 i B K. (5) Przyłącze kołnierzowe w EN 1092 PN 10, ASME B16-5 kl. 150 i JIS B2238 i B2239-5K. (6) Przyłącze kołnierzowe w JIS B2238 i B K. 13

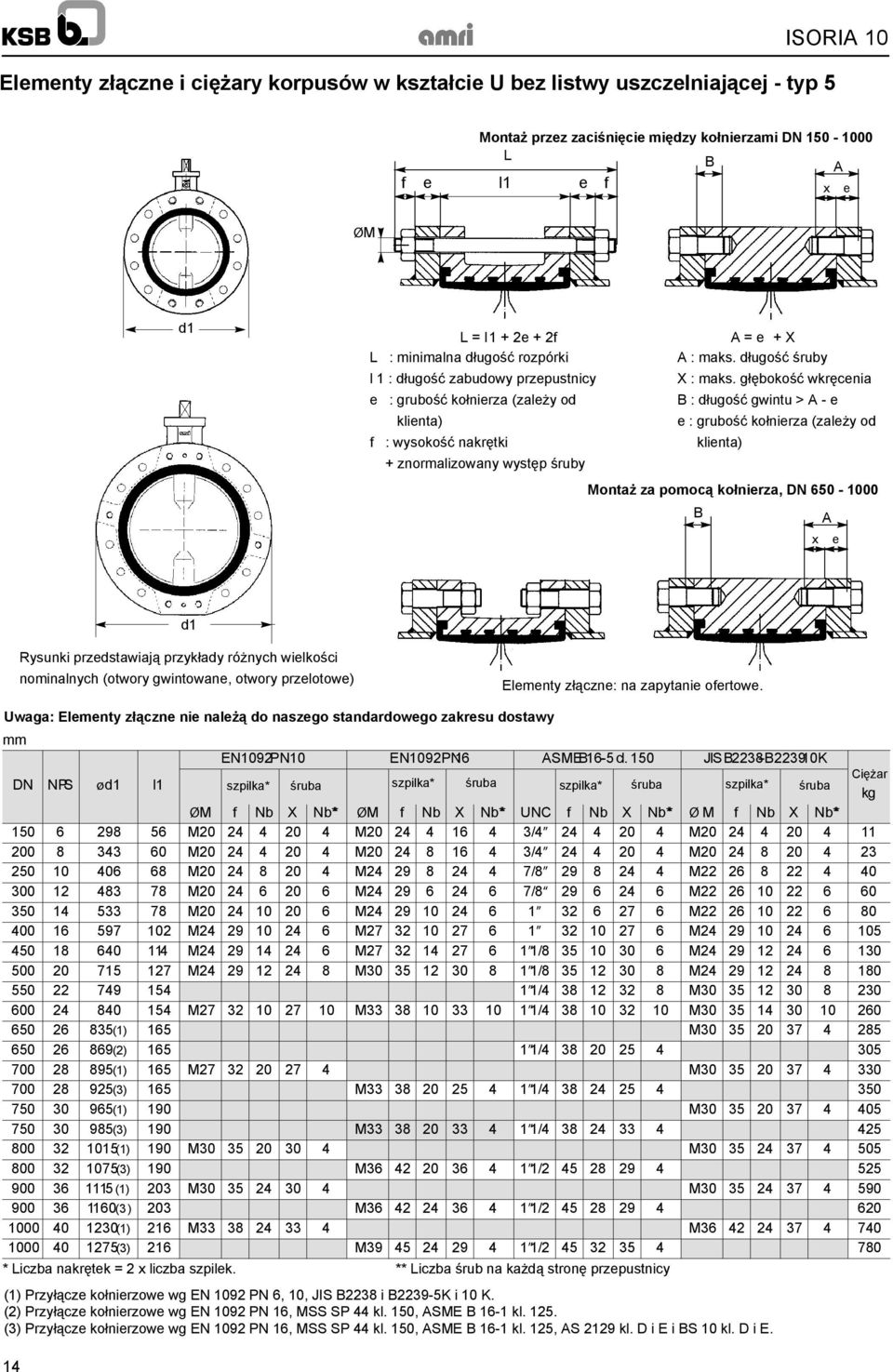

14 Elementy złączne i ciężary korpusów w kształcie U bez listwy uszczelniającej - typ 5 ISORIA 10 f e Montaż przez zaciśnięcie między kołnierzami L B A l1 e f x e ØM L=l1+2e+2f A=e +X L minimalna dłuość rozpórki A maks. dłuość śruby l1 dłuość zabudowy przepustnicy X maks. łębokość wkręcenia e rubość kołnierza (zależy od B dłuość wintu > A - e klienta) e rubość kołnierza (zależy od f wysokość nakrętki klienta) + znormalizowany występ śruby Montaż za pomocą kołnierza, B A x e Rysunki przedstawiają przykłady różnych wielkości nominalnych (otwory wintowane, otwory przelotowe) Elementy złączne na zapytanie ofertowe. Uwaa Elementy złączne nie należą do naszeo standardoweo zakresu dostawy mm EN1092PN10 EN1092PN16 ASMEB16-5cl. 150 JISB2238-B223910K ø l1 szpilka* śruba szpilka* śruba szpilka* śruba szpilka* śruba k ØM f Nb X Nb* ØM f Nb X Nb* UNC f Nb X Nb* ØM f Nb X Nb* M M / M M M / M M M / M M M / M M M M M M M M M / M M M / M / M M M / M (1) 165 M (2) / (1) 165 M M (3) 165 M / (1) 190 M (3) 190 M / (1) 190 M M (3) 190 M / (1) 203 M M (3) 203 M / (1) 216 M M (3) 216 M / * Liczba nakrętek = 2 x liczba szpilek. ** Liczba śrub na każdą stronę przepustnicy (1) Przyłącze kołnierzowe w EN 1092 PN 6, 10, JIS B2238 i B2239-5K i 10 K. (2) Przyłącze kołnierzowe w EN 1092 PN 16, MSS SP 44 kl. 150, ASME B 16-1 kl (3) Przyłącze kołnierzowe w EN 1092 PN 16, MSS SP 44 kl. 150, ASME B 16-1 kl. 125, AS 2129 kl. D i E i BS 10 kl. D i E. 14

15 Wymiary kołnierzy Przepustnice typoszereu ISORIA 10 moą być montowane między wszystkimi stosowanymi rodzajami kołnierzy i przyłączy. W przypadku kołnierzy nieznormalizowanych należy sprawdzić, czy istnieje możliwość montażu, zodnie z niżej podanymi wymiarami przyłączeniowymi. Poniższe rysunki przedstawiają montaż przepustnicy typu 1 pomiędzy kołnierzami. Wymiary kołnierzy podane w poniższej tabeli dotyczą wszystkich rodzajów korpusów. ø2a ø1 ø2b ø ø5 ø4 ø6 ø2a ø3 średnica kołnierza przyłączenioweo ø2b średnica zewnętrzna przyłącza do spawania pierścienia oporoweo z luźnym przeciwkołnierzem w norm DIN 2642 i NF E mm ø optymalna Maks. dopuszczalna ø ø1 ø2a ø2b ø3 ø4 ø5 ø ½ 40 54, , ½ 65 80, , , , ,5 * ,0 * ,5 * ,5 * , , , , , , , , , , , , * Sprawdzić prawidłowe centrowanie korpusu między bolcami. Min. dopuszczalna ø wewnętrzna kołnierza przyłączenioweo Min. dopuszczalna ø wewnętrzna (w odlełości 10 mm od kołnierza przyłączenioweo) Min. dopuszczalna ø wewnętrzna (w odlełości 20 mm od kołnierza przyłączenioweo) Min. dopuszczalna ø zewnętrzna listwy uszczelniającej Uwaa Nie jest dozwolony bezpośredni montaż pomiędzy kołnierzami z powłoką kauczukową i z wykładziną wyrównawczą.prosimy porozumieć się z nami Kołnierz z powłoką kauczukową Wykładzina wyrównawcza 15

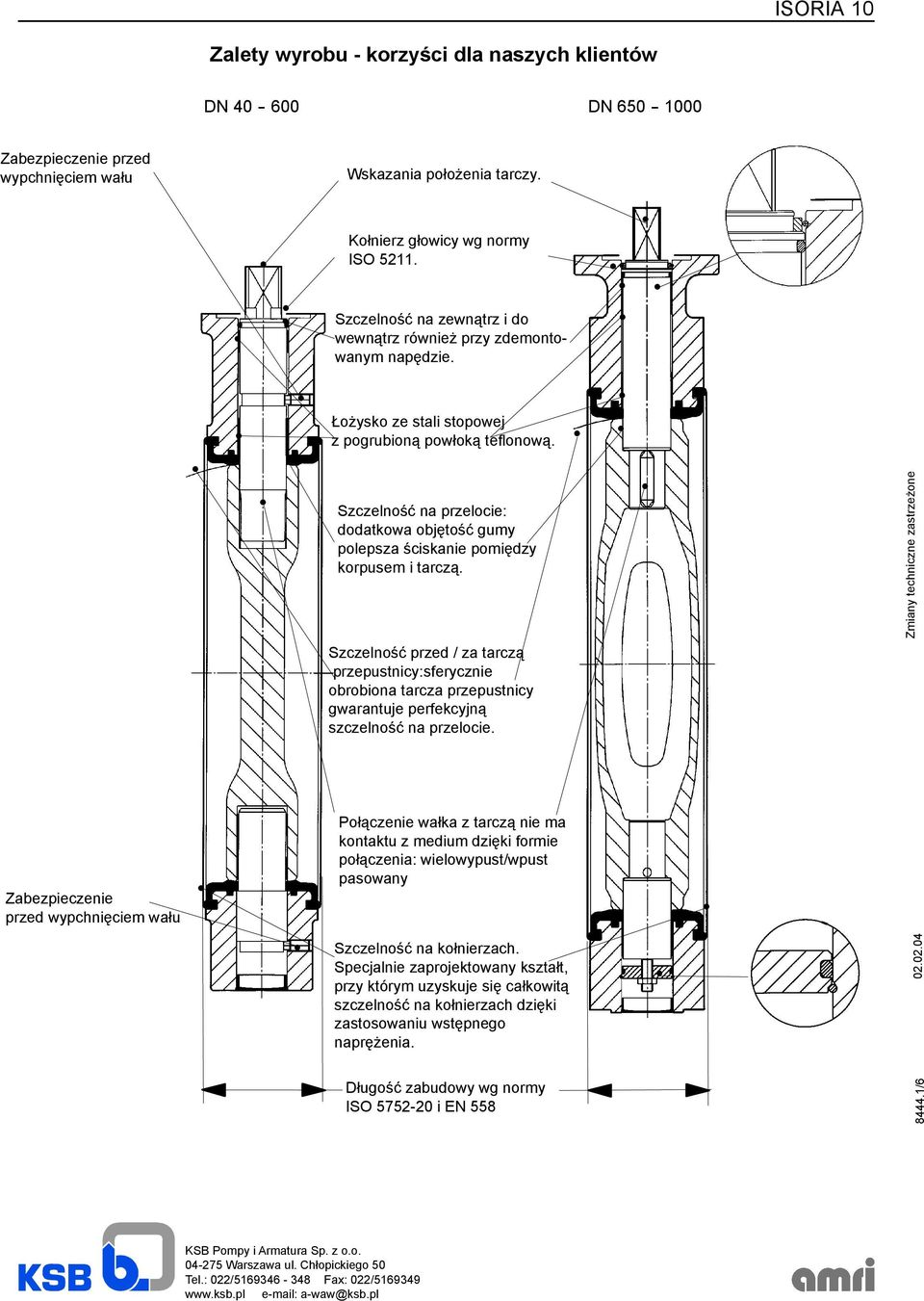

16 Zalety wyrobu - korzyści dla naszych klientów Zabezpieczenie przed wypchnięciem wału Wskazania położenia tarczy. Kołnierz łowicy w normy ISO Szczelność na zewnątrz i do wewnątrz również przy zdemontowanym napędzie. Łożysko ze stali stopowej z porubioną powłoką teflonową. Szczelność na przelocie dodatkowa objętość umy polepsza ściskanie pomiędzy korpusem i tarczą. Szczelność przed / za tarczą przepustnicysferycznie obrobiona tarcza przepustnicy warantuje perfekcyjną szczelność na przelocie. Zmiany techniczne zastrzeżone Zabezpieczenie przed wypchnięciem wału Połączenie wałka z tarczą nie ma kontaktu z medium dzięki formie połączenia wielowypust/wpust pasowany Szczelność na kołnierzach. Specjalnie zaprojektowany kształt, przy którym uzyskuje się całkowitą szczelność na kołnierzach dzięki zastosowaniu wstępneo naprężenia Dłuość zabudowy w normy ISO i EN /6 KSB Pompy i Armatura Sp. z o.o Warszawa ul. Chłopickieo 50 Tel. 022/ Fax 022/
