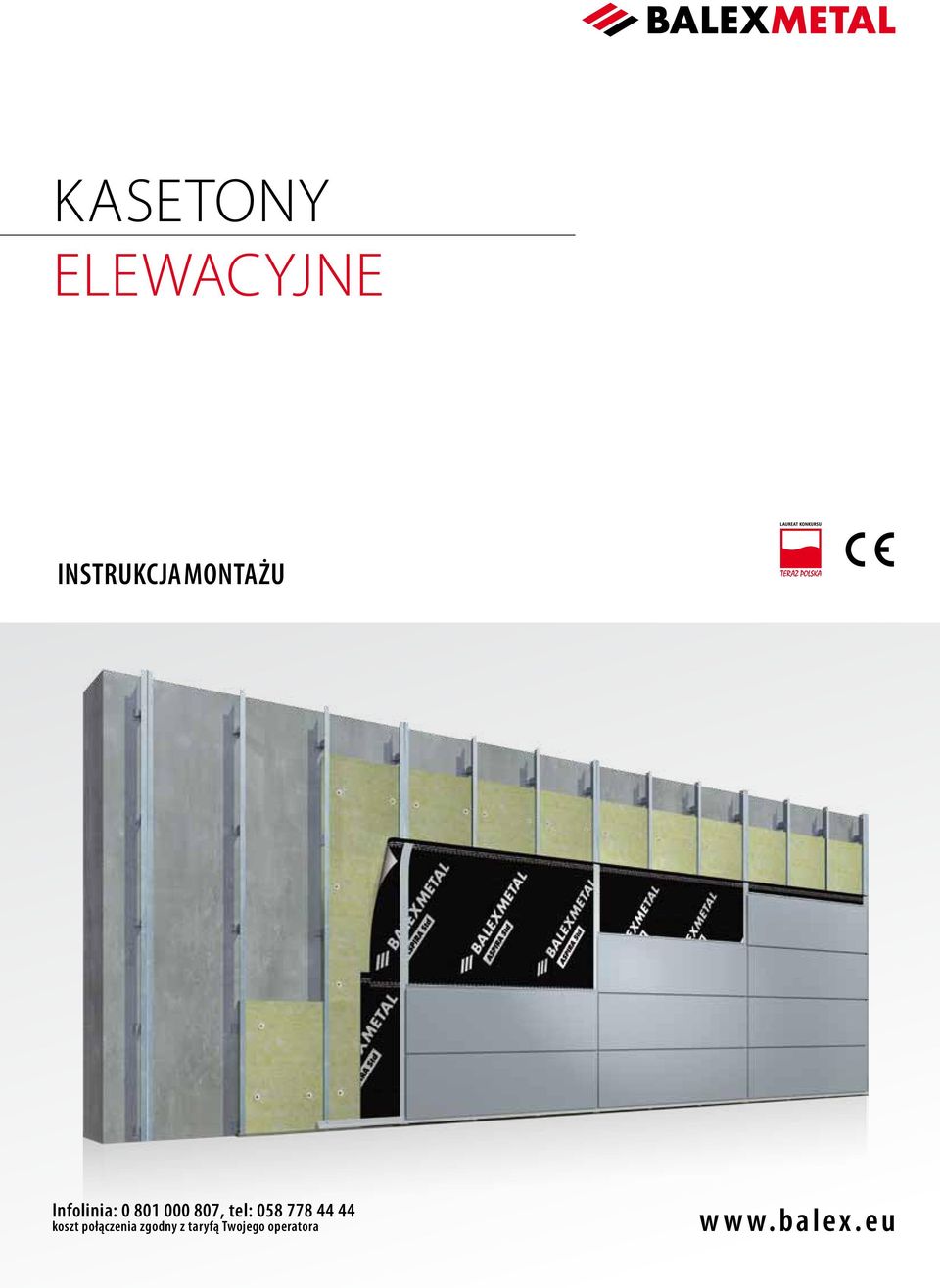

1 Kasetony Elewacyjne INSTRUKCJA MONTAŻU Infolinia: , tel: koszt połączenia zgodny z taryfą Twojego operatora

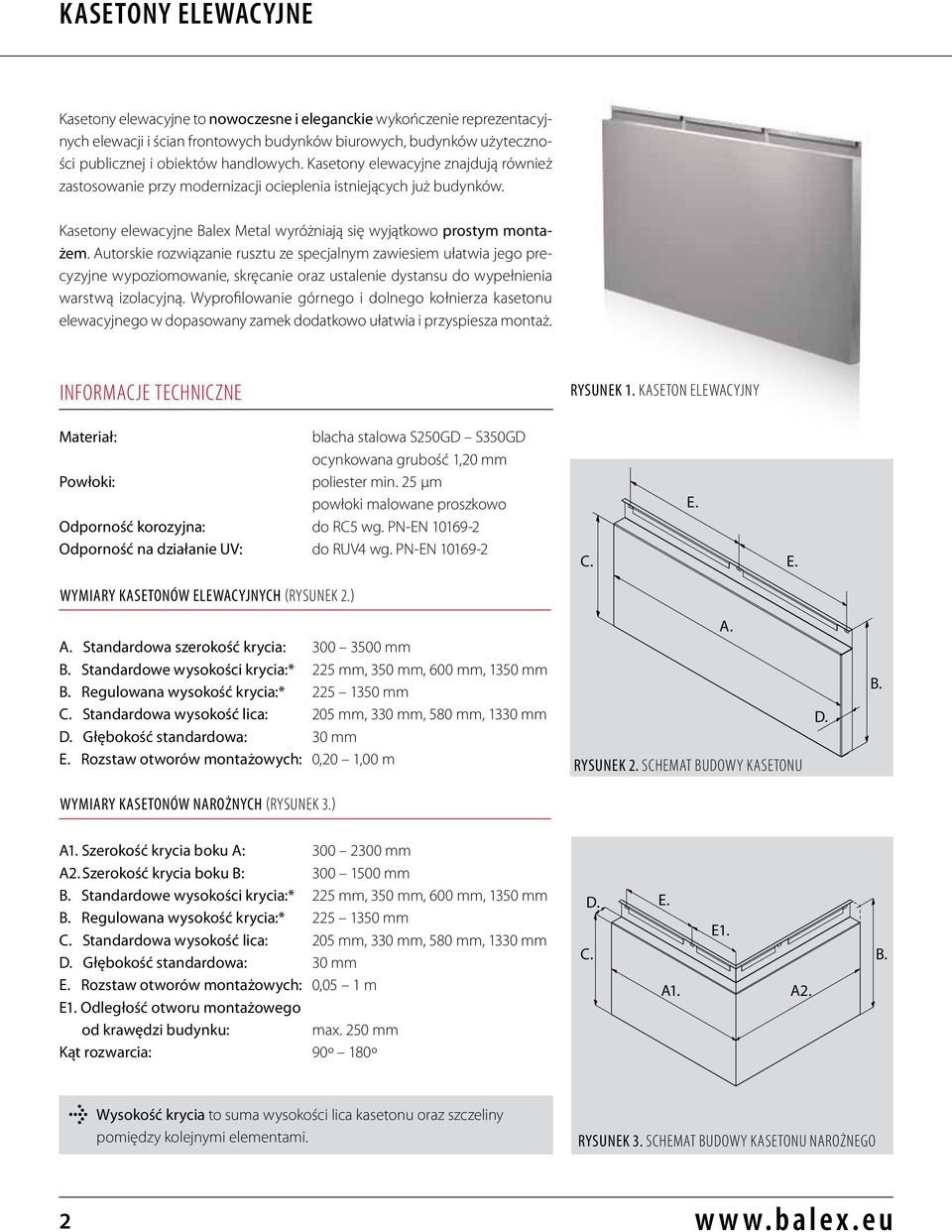

2 KASETONY ELEWACYJNE Kasetony elewacyjne to nowoczesne i eleganckie wykończenie reprezentacyjnych elewacji i ścian frontowych budynków biurowych, budynków użyteczności publicznej i obiektów handlowych. Kasetony elewacyjne znajdują również zastosowanie przy modernizacji ocieplenia istniejących już budynków. Kasetony elewacyjne Balex Metal wyróżniają się wyjątkowo prostym montażem. Autorskie rozwiązanie rusztu ze specjalnym zawiesiem ułatwia jego precyzyjne wypoziomowanie, skręcanie oraz ustalenie dystansu do wypełnienia warstwą izolacyjną. Wyprofilowanie górnego i dolnego kołnierza kasetonu elewacyjnego w dopasowany zamek dodatkowo ułatwia i przyspiesza montaż. Informacje techniczne RysUNEK 1. Kaseton elewacyjny Materiał: Powłoki: Odporność korozyjna: Odporność na działanie UV: blacha stalowa S250GD S350GD ocynkowana grubość 1,20 mm poliester min. 25 µm powłoki malowane proszkowo do RC5 wg. PN-EN do RUV4 wg. PN-EN C. E. E. Wymiary kasetonów elewacyjnych (RYSUNEK 2.) A. Standardowa szerokość krycia: B. Standardowe wysokości krycia:* B. Regulowana wysokość krycia:* C. Standardowa wysokość lica: D. Głębokość standardowa: E. Rozstaw otworów montażowych: mm 225 mm, 350 mm, 600 mm, 1350 mm mm 205 mm, 330 mm, 580 mm, 1330 mm 30 mm 0,20 1,00 m A. RysUNEK 2. Schemat budowy kasetonu D. B. Wymiary kasetonów narożnych (RYSUNEK 3.) A1. Szerokość krycia boku A: A2. Szerokość krycia boku B: B. Standardowe wysokości krycia:* B. Regulowana wysokość krycia:* C. Standardowa wysokość lica: D. Głębokość standardowa: E. Rozstaw otworów montażowych: E1. Odległość otworu montażowego od krawędzi budynku: Kąt rozwarcia: mm mm 225 mm, 350 mm, 600 mm, 1350 mm mm 205 mm, 330 mm, 580 mm, 1330 mm 30 mm 0,05 1 m max. 250 mm 90º 180º D. E. E1. C. B. A1. A2. Wysokość krycia to suma wysokości lica kasetonu oraz szczeliny pomiędzy kolejnymi elementami. RysUNEK 3. SCHEMAT BUDOWY KASETONU NAROŻNEGO 2

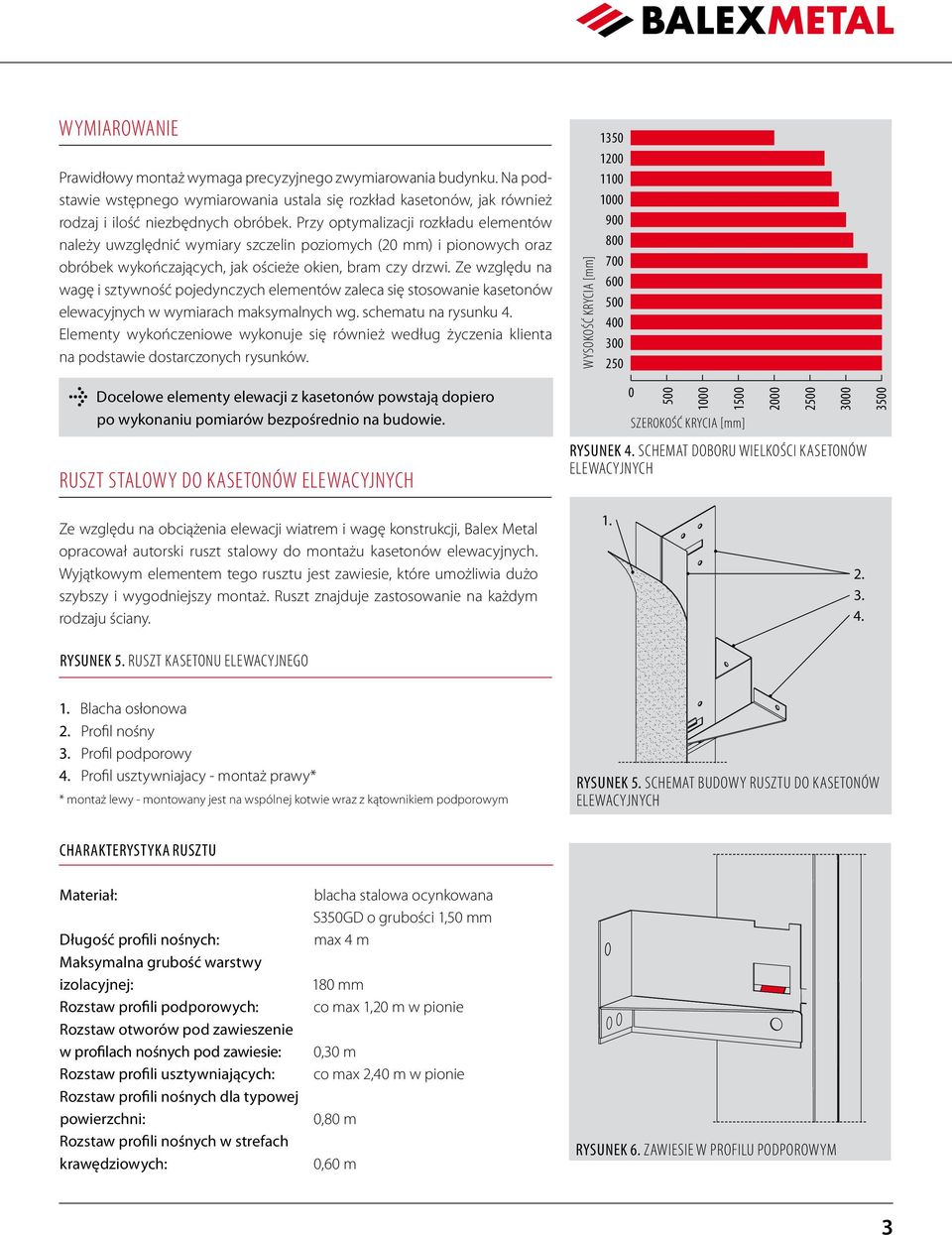

3 Wymiarowanie Prawidłowy montaż wymaga precyzyjnego zwymiarowania budynku. Na podstawie wstępnego wymiarowania ustala się rozkład kasetonów, jak również rodzaj i ilość niezbędnych obróbek. Przy optymalizacji rozkładu elementów należy uwzględnić wymiary szczelin poziomych (20 mm) i pionowych oraz obróbek wykończających, jak ościeże okien, bram czy drzwi. Ze względu na wagę i sztywność pojedynczych elementów zaleca się stosowanie kasetonów elewacyjnych w wymiarach maksymalnych wg. schematu na rysunku 4. Elementy wykończeniowe wykonuje się również według życzenia klienta na podstawie dostarczonych rysunków. Docelowe elementy elewacji z kasetonów powstają dopiero po wykonaniu pomiarów bezpośrednio na budowie. Ruszt stalowy do kasetonów elewacyjnych WYSOKOŚĆ KRYCIA [mm] SZEROKOŚĆ KRYCIA [mm] Rysunek 4. Schemat doboru wielkości kasetonów elewacyjnych 3500 Ze względu na obciążenia elewacji wiatrem i wagę konstrukcji, Balex Metal opracował autorski ruszt stalowy do montażu kasetonów elewacyjnych. Wyjątkowym elementem tego rusztu jest zawiesie, które umożliwia dużo szybszy i wygodniejszy montaż. Ruszt znajduje zastosowanie na każdym rodzaju ściany RysUNEK 5. RUSZT KASETONU ELEWACYJNEGO 1. Blacha osłonowa 2. Profil nośny 3. Profil podporowy 4. Profil usztywniajacy - montaż prawy* * montaż lewy - montowany jest na wspólnej kotwie wraz z kątownikiem podporowym RysUNEK 5. Schemat budowy rusztu do kasetonów elewacyjnych CHARAKTERYSTYKA RUSZTU Materiał: Długość profili nośnych: Maksymalna grubość warstwy izolacyjnej: Rozstaw profili podporowych: Rozstaw otworów pod zawieszenie w profilach nośnych pod zawiesie: Rozstaw profili usztywniających: Rozstaw profili nośnych dla typowej powierzchni: Rozstaw profili nośnych w strefach krawędziowych: blacha stalowa ocynkowana S350GD o grubości 1,50 mm max 4 m 180 mm co max 1,20 m w pionie 0,30 m co max 2,40 m w pionie 0,80 m 0,60 m RysUNEK 6. Zawiesie w profilu podporowym 3

4 KASETONY ELEWACYJNE Dobór wkrętów mocujących kaseton elewacyjny Wkręty należy dobrać tak, aby przenosiły obciążenia działające na elewację budynku. Jeśli obciążenie działające na elewację powoduje przekroczenie nośności wkrętu, to powinno się dobrać łącznik o odpowiednio większej nośności lub zmniejszyć rozstaw rusztu. Z kolei przy mniejszym obciążeniu, można zwiększyć rozstaw rusztu do maksymalnie 1 m odstępu pomiędzy profilami nośnymi. SKŁADOWANIE I TRANSPORT SKŁADOWANIE KASETONÓW ELEWACYJNYCH Kasetony elewacyjne pakowane są w paczkach na paletach. Nie dopuszcza się składowania jednej palety na drugiej. Zaleca się przechowywanie w zamkniętych i przewiewnych pomieszczeniach, w normalnej temperaturze, z dala od nawozów, kwasów, ługu, soli i innych substancji korozyjnych. Nie dopuszcza się składowania kasetonów elewacyjnych bez przykrycia. W przypadku krótkotrwałego przechowywania pod plandeką przez max. dwa tygodnie należy zapewnić swobodny przepływ powietrza. Jeżeli okres przechowywania jest dłuższy niż dwa tygodnie, kasetony elewacyjne należy umieścić we właściwie wentylowanym pomieszczeniu. Niestosowanie się do powyższych zaleceń może spowodować powstanie odbarwień powłoki, tzw. białej rdzy, a także utratę gwarancji. Folia zabezpieczająca musi być usunięta z powierzchni kasetonów nie później niż miesiąc od daty produkcji. W przeciwnym razie folia może trwale przykleić się do powierzchni kasetonu. ROZŁADUNEK, PRZEMIESZCZANIE BLACH Rozładunek powinien odbywać się wózkiem widłowym lub dźwigiem. Podczas przemieszczania paczek z kasetonami należy zwrócić uwagę, aby nie ciągnąć kasetonów po podłożu. UWAGI DOTYCZĄCE UŻYTKOWANIA WPŁYW ŚRODOWISKA Kasetony elewacyjne ścienne w okładzinach w ciemnych kolorach posiadają wysoką zdolność absorpcji ciepła, co w okresie występowania wysokiego nasłonecznienia (szczególnie w okresie letnim) może powodować pojawienie się miejscowych odkształceń powierzchni. W związku z tym należy zapewnić możliwość ruchów termicznych kasetonów elewacyjnych. Efekt ten nie ma wpływu na właściwości użytkowe, jednakże producent zastrzega sobie, iż kasetony elewacyjne w tychże kolorach klient kupuje na własną odpowiedzialność i nie ma prawa do roszczeń z tego powodu. Przyjmuje się, że blachy w kolorach ciemnych nagrzewają się do temperatury 90. Zatem Balex Metal nie ponosi odpowiedzialności za ewentualne uszkodzenia spowodowane wysoką temperaturą. Podział kolorów na grupy określa 9 pkt. 19 Ogólnych Warunków Sprzedaży Balex Metal, które są dostępne na DROBNE POPRAWKI I KONSERWACJA Wszystkie uszkodzenia powłok powstałe w trakcie przemieszczania lub montażu należy zamalować farba zaprawową. 4

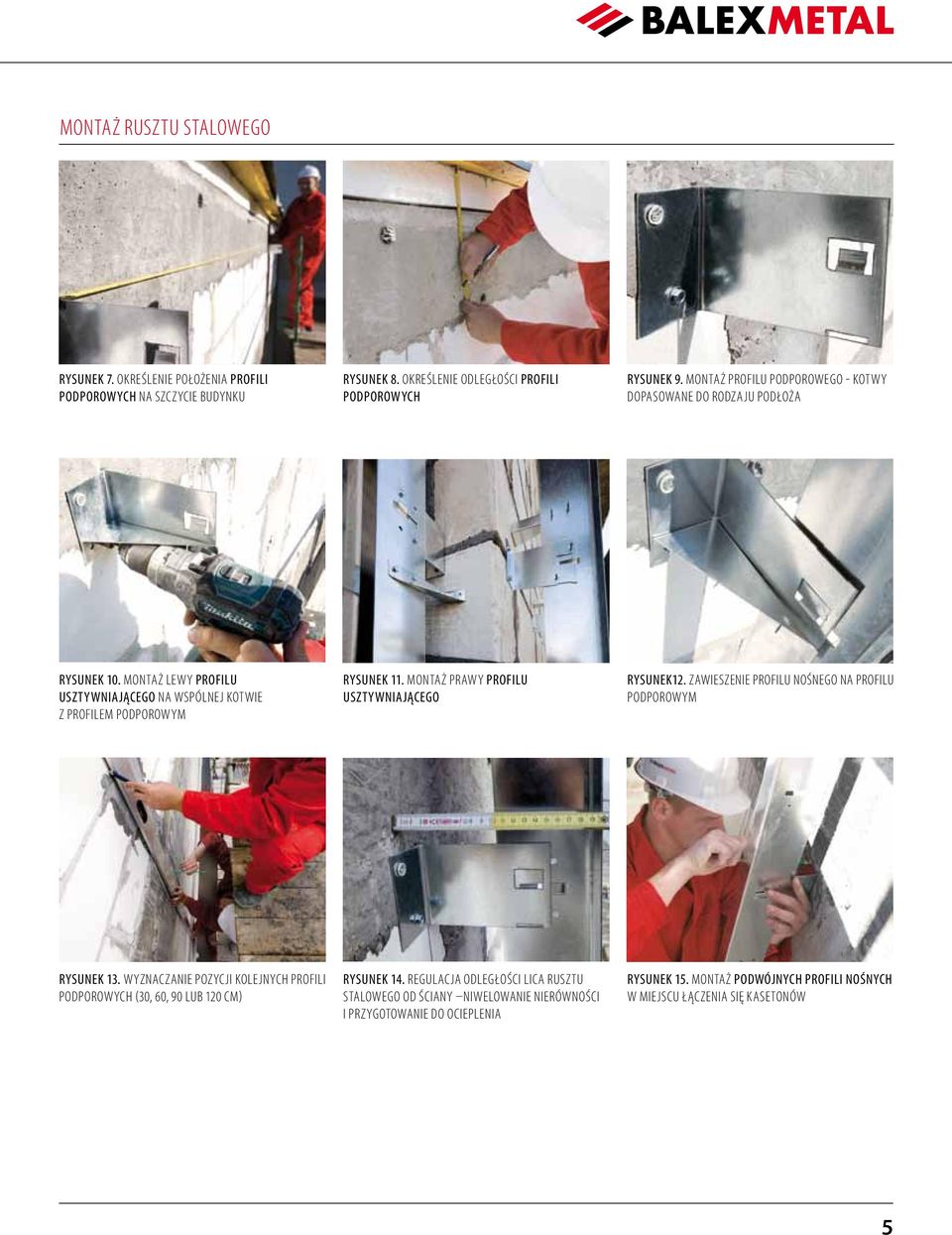

5 Montaż rusztu stalowego RYSUNEK 7. Określenie położenia profili podporowych na szczycie budynku RYSUNEK 8. Określenie odległości profili podporowych RYSUNEK 9. Montaż profilu podporowego - kotwy dopasowane do rodzaju podłoża RYSUNEK 10. Montaż lewy profilu usztywniającego na wspólnej kotwie z profilem podporowym RYSUNEK 11. Montaż prawy profilu usztywniającego RYSUNEK12. Zawieszenie profilu nośnego na profilu podporowym RYSUNEK 13. Wyznaczanie pozycji kolejnych profili podporowych (30, 60, 90 lub 120 cm) RYSUNEK 14. Regulacja odległości lica rusztu stalowego od ściany niwelowanie nierówności i przygotowanie do ocieplenia RYSUNEK 15. Montaż podwójnych profili nośnych w miejscu łączenia się kasetonów 5

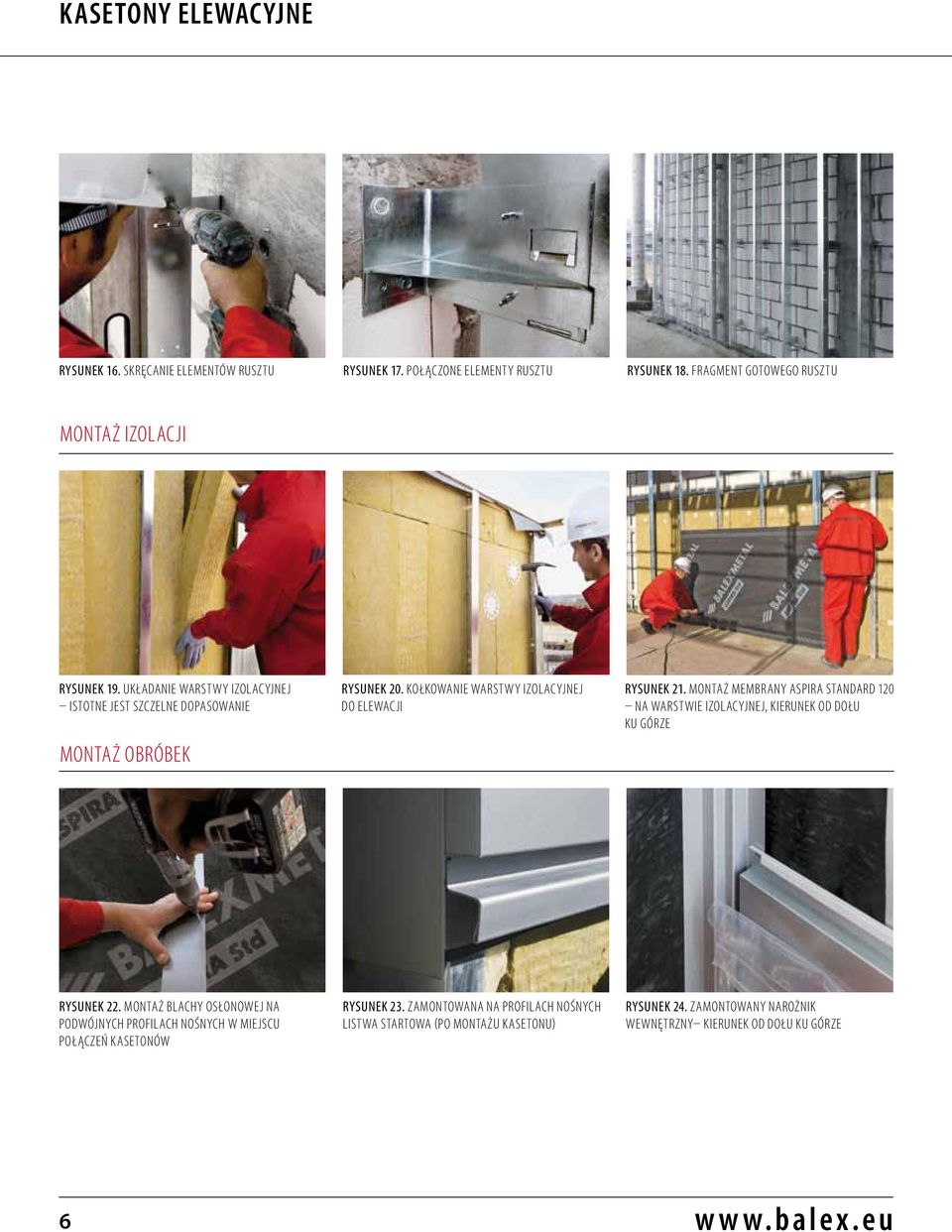

6 KASETONY ELEWACYJNE RYSUNEK 16. Skręcanie elementów rusztu RYSUNEK 17. Połączone elementy rusztu RYSUNEK 18. Fragment gotowego rusztu Montaż izolacji RYSUNEK 19. Układanie warstwy izolacyjnej istotne jest szczelne dopasowanie Montaż OBRÓBEK RYSUNEK 20. Kołkowanie warstwy izolacyjnej do elewacji RYSUNEK 21. Montaż membrany Aspira Standard 120 na warstwie izolacyjnej, kierunek od dołu ku górze RYSUNEK 22. Montaż blachy osłonowej na podwójnych profilach nośnych w miejscu połączeń kasetonów RYSUNEK 23. Zamontowana na profilach nośnych listwa startowa (po montażu kasetonu) RYSUNEK 24. Zamontowany narożnik wewnętrzny kierunek od dołu ku górze 6

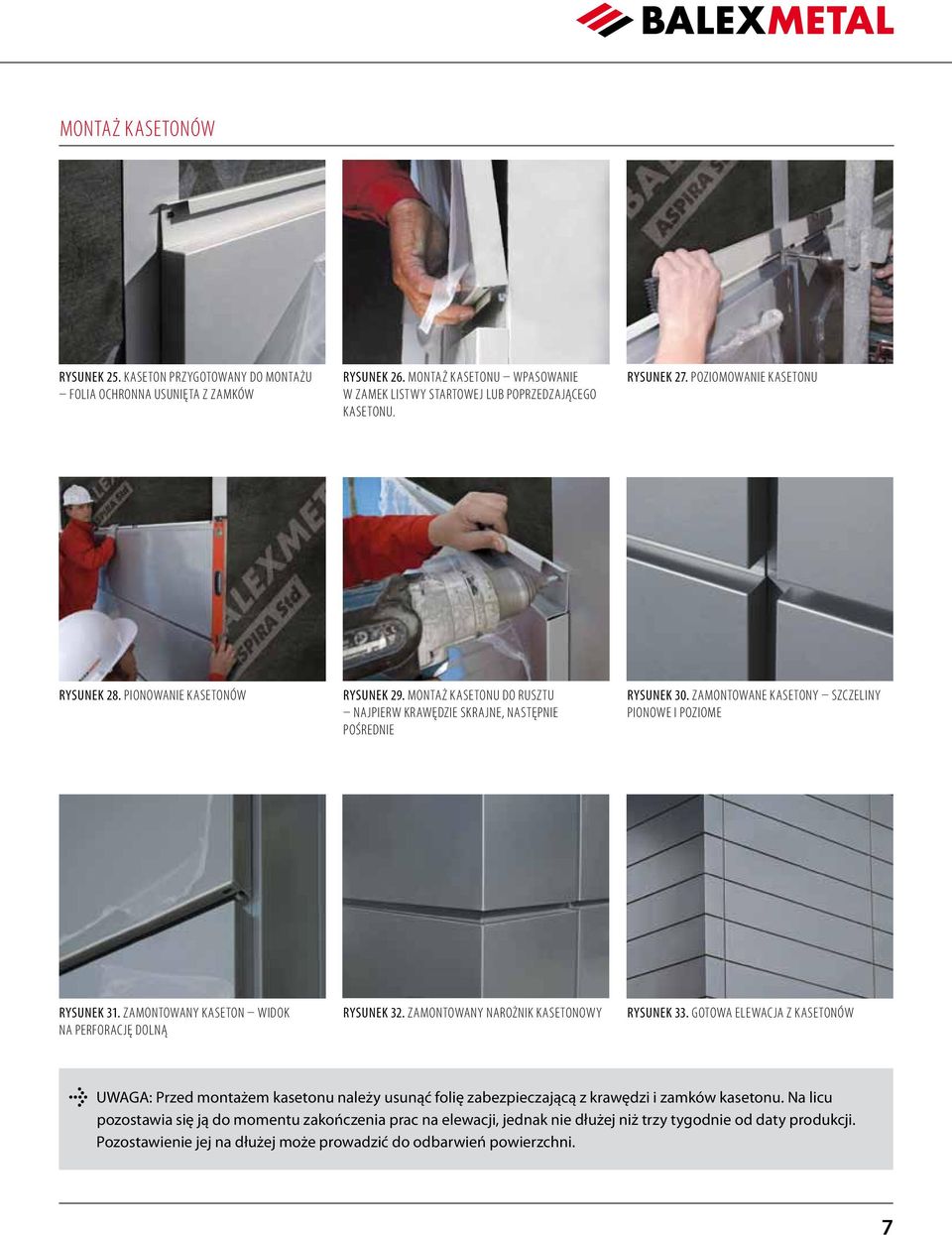

7 Montaż KASETONÓW RYSUNEK 25. Kaseton przygotowany do montażu folia ochronna usunięta z zamków RYSUNEK 26. Montaż kasetonu wpasowanie w zamek listwy startowej lub poprzedzającego kasetonu. RYSUNEK 27. Poziomowanie kasetonu RYSUNEK 28. Pionowanie kasetonów RYSUNEK 29. Montaż kasetonu do rusztu najpierw krawędzie skrajne, następnie pośrednie RYSUNEK 30. Zamontowane kasetony szczeliny pionowe i poziome RYSUNEK 31. Zamontowany kaseton widok na perforację dolną RYSUNEK 32. Zamontowany narożnik kasetonowy RYSUNEK 33. Gotowa elewacja z kasetonów UWAGA: Przed montażem kasetonu należy usunąć folię zabezpieczającą z krawędzi i zamków kasetonu. Na licu pozostawia się ją do momentu zakończenia prac na elewacji, jednak nie dłużej niż trzy tygodnie od daty produkcji. Pozostawienie jej na dłużej może prowadzić do odbarwień powierzchni. 7

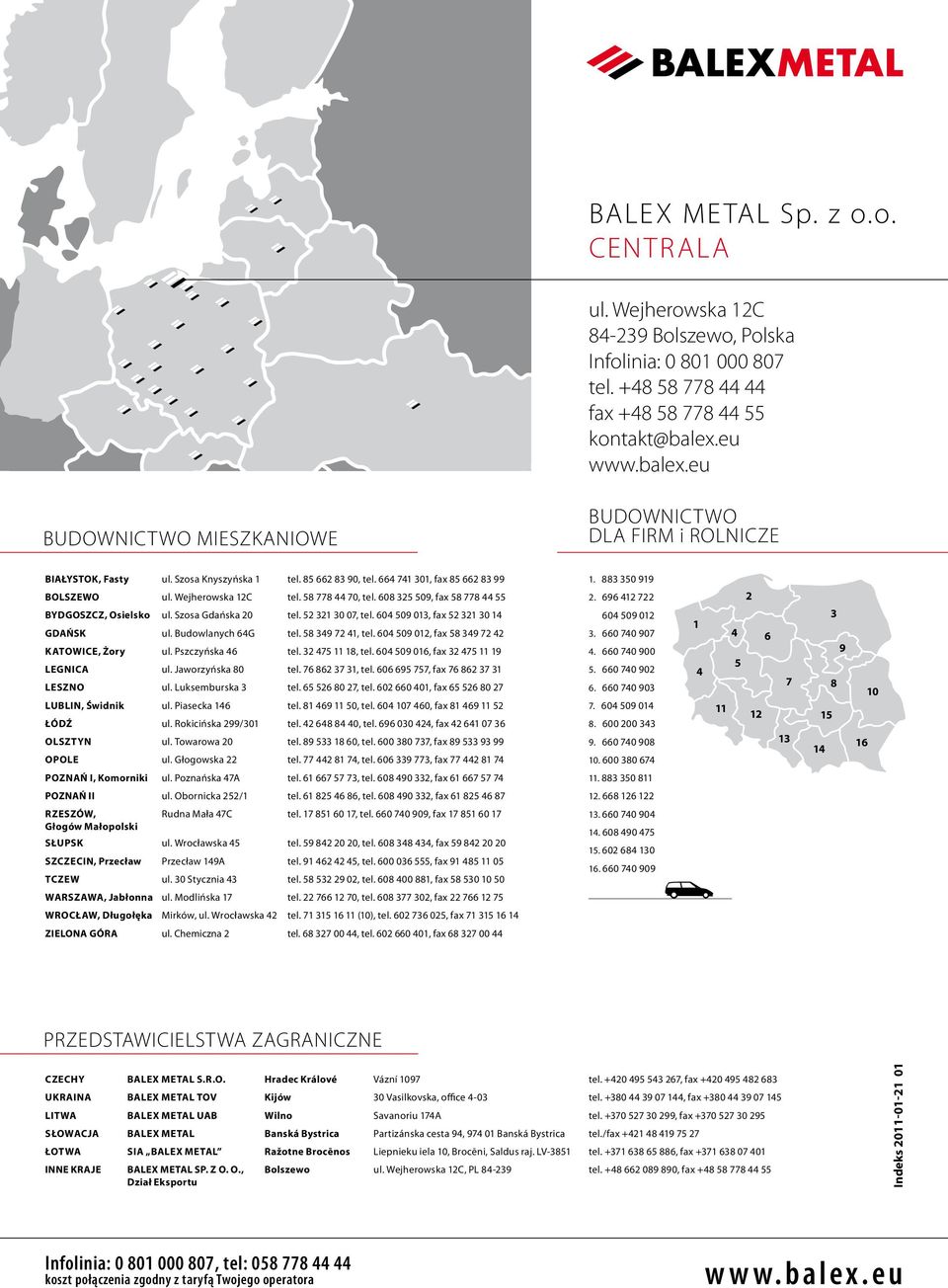

8 balex metal sp. z o.o. CENTRALA ul. Wejherowska 12C Bolszewo, Polska Infolinia: tel fax kontakt@balex.eu BUDOWNICTWO MIESZKANIOWE BUDOWNICTWO dla firm i ROLNICZE BIAŁYSTOK, Fasty ul. Szosa Knyszyńska 1 tel , tel , fax BOLSZEWO ul. Wejherowska 12C tel , tel , fax BYDGOSZCZ, Osielsko ul. Szosa Gdańska 20 tel , tel , fax GDAŃSK ul. Budowlanych 64G tel , tel , fax Katowice, Żory ul. Pszczyńska 46 tel , tel , fax Legnica ul. Jaworzyńska 80 tel , tel , fax Leszno ul. Luksemburska 3 tel , tel , fax Lublin, Świdnik ul. Piasecka 146 tel , tel , fax Łódź ul. Rokicińska 299/301 tel , tel , fax Olsztyn ul. Towarowa 20 tel , tel , fax Opole ul. Głogowska 22 tel , tel , fax Poznań I, Komorniki ul. Poznańska 47A tel , tel , fax POZNAŃ II ul. Obornicka 252/1 tel , tel , fax Rzeszów, Głogów Małopolski Rudna Mała 47C tel , tel , fax Słupsk ul. Wrocławska 45 tel , tel , fax Szczecin, Przecław Przecław 149A tel , tel , fax Tczew ul. 30 Stycznia 43 tel , tel , fax Warszawa, Jabłonna ul. Modlińska 17 tel , tel , fax Wrocław, Długołęka Mirków, ul. Wrocławska 42 tel (10), tel , fax Zielona Góra ul. Chemiczna 2 tel , tel , fax PRZEDSTAWICIELSTWA ZAGRANICZNE CZECHY balex metal s.r.o. Hradec Králové Vázní 1097 tel , fax UKRAINA balex metal TOV Kijów 30 Vasilkovska, office 4-03 tel , fax LITWA balex metal UAB Wilno Savanoriu 174A tel , fax Słowacja balex metal Banská Bystrica Partizánska cesta 94, Banská Bystrica tel./fax ŁOTWA SIA balex metal Ražotne Brocēnos Liepnieku iela 10, Brocēni, Saldus raj. LV-3851 tel , fax INNE KRAJE BALEX METAL SP. Z O. O., Dział Eksportu Bolszewo ul. Wejherowska 12C, PL tel , fax indeks Infolinia: , tel: koszt połączenia zgodny z taryfą Twojego operatora
