1 Zestawy kosiarkowe CV PL

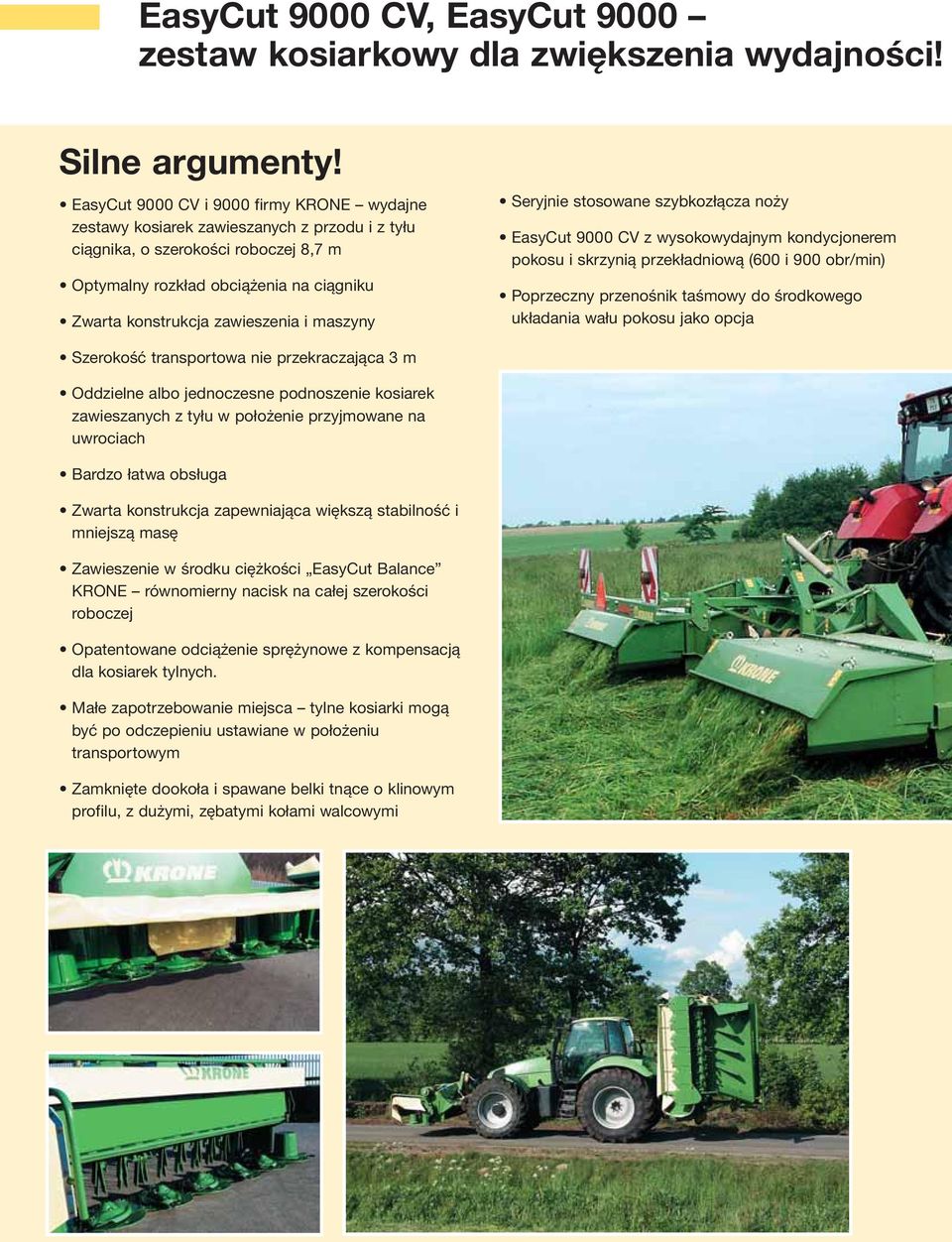

2 EasyCut 9000 CV, EasyCut 9000 zestaw kosiarkowy dla zwiększenia wydajności! Silne argumenty! EasyCut 9000 CV i 9000 firmy KRONE wydajne zestawy kosiarek zawieszanych z przodu i z tyłu ciągnika, o szerokości roboczej 8,7 m Optymalny rozkład obciążenia na ciągniku Zwarta konstrukcja zawieszenia i maszyny Seryjnie stosowane szybkozłącza noży EasyCut 9000 CV z wysokowydajnym kondycjonerem pokosu i skrzynią przekładniową (600 i 900 obr/min) Poprzeczny przenośnik taśmowy do środkowego układania wału pokosu jako opcja Szerokość transportowa nie przekraczająca 3 m Oddzielne albo jednoczesne podnoszenie kosiarek zawieszanych z tyłu w położenie przyjmowane na uwrociach Bardzo łatwa obsługa Zwarta konstrukcja zapewniająca większą stabilność i mniejszą masę Zawieszenie w środku ciężkości EasyCut Balance KRONE równomierny nacisk na całej szerokości roboczej Opatentowane odciążenie sprężynowe z kompensacją dla kosiarek tylnych. Małe zapotrzebowanie miejsca tylne kosiarki mogą być po odczepieniu ustawiane w położeniu transportowym Zamknięte dookoła i spawane belki tnące o klinowym profilu, z dużymi, zębatymi kołami walcowymi

3

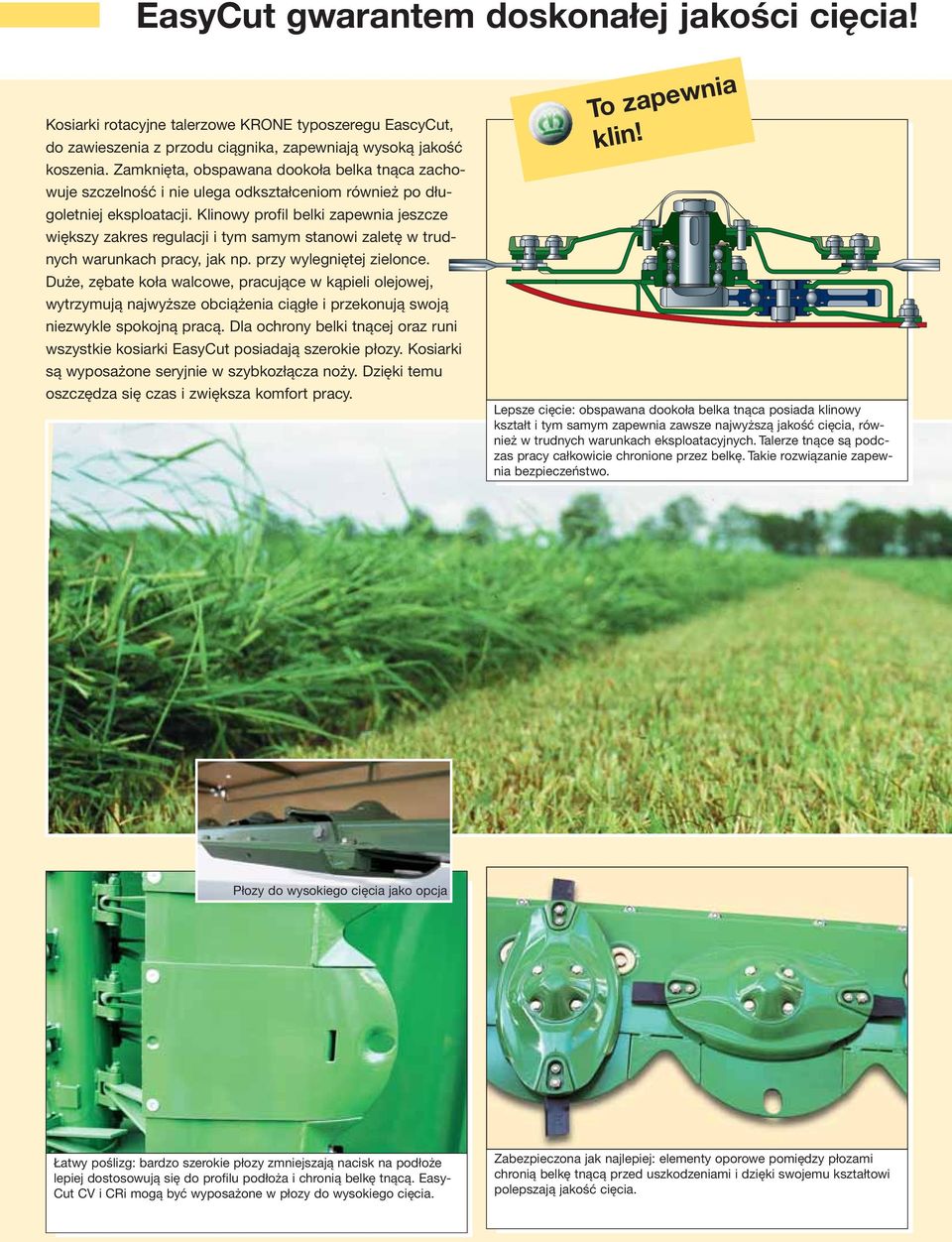

4 EasyCut gwarantem doskonałej jakości cięcia! Kosiarki rotacyjne talerzowe KRONE typoszeregu EascyCut, do zawieszenia z przodu ciągnika, zapewniają wysoką jakość koszenia. Zamknięta, obspawana dookoła belka tnąca zachowuje szczelność i nie ulega odkształceniom również po długoletniej eksploatacji. Klinowy profil belki zapewnia jeszcze większy zakres regulacji i tym samym stanowi zaletę w trudnych warunkach pracy, jak np. przy wylegniętej zielonce. Duże, zębate koła walcowe, pracujące w kąpieli olejowej, wytrzymują najwyższe obciążenia ciągłe i przekonują swoją niezwykle spokojną pracą. Dla ochrony belki tnącej oraz runi wszystkie kosiarki EasyCut posiadają szerokie płozy. Kosiarki są wyposażone seryjnie w szybkozłącza noży. Dzięki temu oszczędza się czas i zwiększa komfort pracy. To zapewnia klin! Lepsze cięcie: obspawana dookoła belka tnąca posiada klinowy kształt i tym samym zapewnia zawsze najwyższą jakość cięcia, również w trudnych warunkach eksploatacyjnych. Talerze tnące są podczas pracy całkowicie chronione przez belkę. Takie rozwiązanie zapewnia bezpieczeństwo. Płozy do wysokiego cięcia jako opcja Łatwy poślizg: bardzo szerokie płozy zmniejszają nacisk na podłoże lepiej dostosowują się do profilu podłoża i chronią belkę tnącą. Easy- Cut CV i CRi mogą być wyposażone w płozy do wysokiego cięcia. Zabezpieczona jak najlepiej: elementy oporowe pomiędzy płozami chronią belkę tnącą przed uszkodzeniami i dzięki swojemu kształtowi polepszają jakość cięcia.

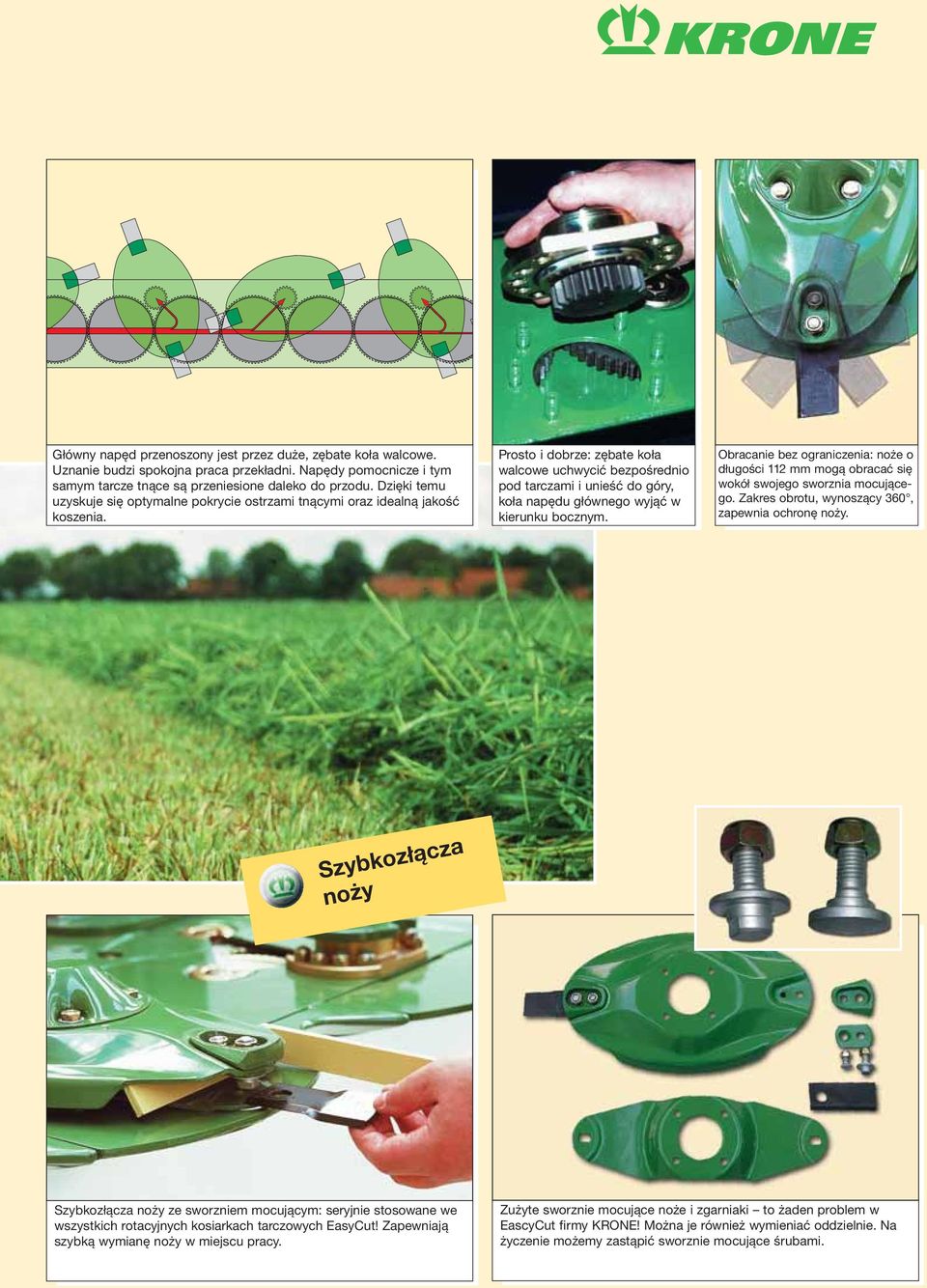

5 Główny napęd przenoszony jest przez duże, zębate koła walcowe. Uznanie budzi spokojna praca przekładni. Napędy pomocnicze i tym samym tarcze tnące są przeniesione daleko do przodu. Dzięki temu uzyskuje się optymalne pokrycie ostrzami tnącymi oraz idealną jakość koszenia. Prosto i dobrze: zębate koła walcowe uchwycić bezpośrednio pod tarczami i unieść do góry, koła napędu głównego wyjąć w kierunku bocznym. Obracanie bez ograniczenia: noże o długości 112 mm mogą obracać się wokół swojego sworznia mocującego. Zakres obrotu, wynoszący 360, zapewnia ochronę noży. Szybkozłącza noży Szybkozłącza noży ze sworzniem mocującym: seryjnie stosowane we wszystkich rotacyjnych kosiarkach tarczowych EasyCut! Zapewniają szybką wymianę noży w miejscu pracy. Zużyte sworznie mocujące noże i zgarniaki to żaden problem w EascyCut firmy KRONE! Można je również wymieniać oddzielnie. Na życzenie możemy zastąpić sworznie mocujące śrubami.

6 Zwarta konstrukcja perfekcyjne prowadzenie Produkcja paszy wysokiej jakości, ochrona runi i szybkie przyrosty stawiają wysokie wymagania technice koszenia. Aby w pełni sprostać tym wymaganiom decydującym kryterium jest prowadzenie i zawieszenie poszczególnych kosiarek. EasyCut Balance tak nazywa się opracowane przez firmę KRONE zawieszenie w środku ciężkości. Jego istota to zawsze równomierny nacisk na całej szerokości roboczej. Kosiarka czołowa jest pchana, dlatego posiada dużą wolną przestrzeń u góry i u dołu w kierunku jazdy. Nowa kosiarka czołowa EasyCut 32 P jest wyposażona w wahliwy koziołek do zawieszania i może się dopasowywać do bocznych nierówności terenu. Dopasowuje się! Zwarta, o małej masie własnej: zalety zawieszenia pchanego. EasyCut 32 P jest zawieszona w środku ciężkości i może wykonywać boczne ruchy wahadłowe. Regulowany hamulec gwarantuje ustawienie poziome podczas transportu. Nie jest konieczne przyłącze hydrauliczne z przodu ciągnika. Optymalne dopasowanie: zawieszenie pchane z dużą wolną przestrzenią u góry i u dołu, długie płozy ślizgowe i teleskopowe cięgło górne umożliwiają optymalne dopasowanie do fal i nierówności terenu. Rezultat: ruń jest chroniona, pasza pozostaje czysta.

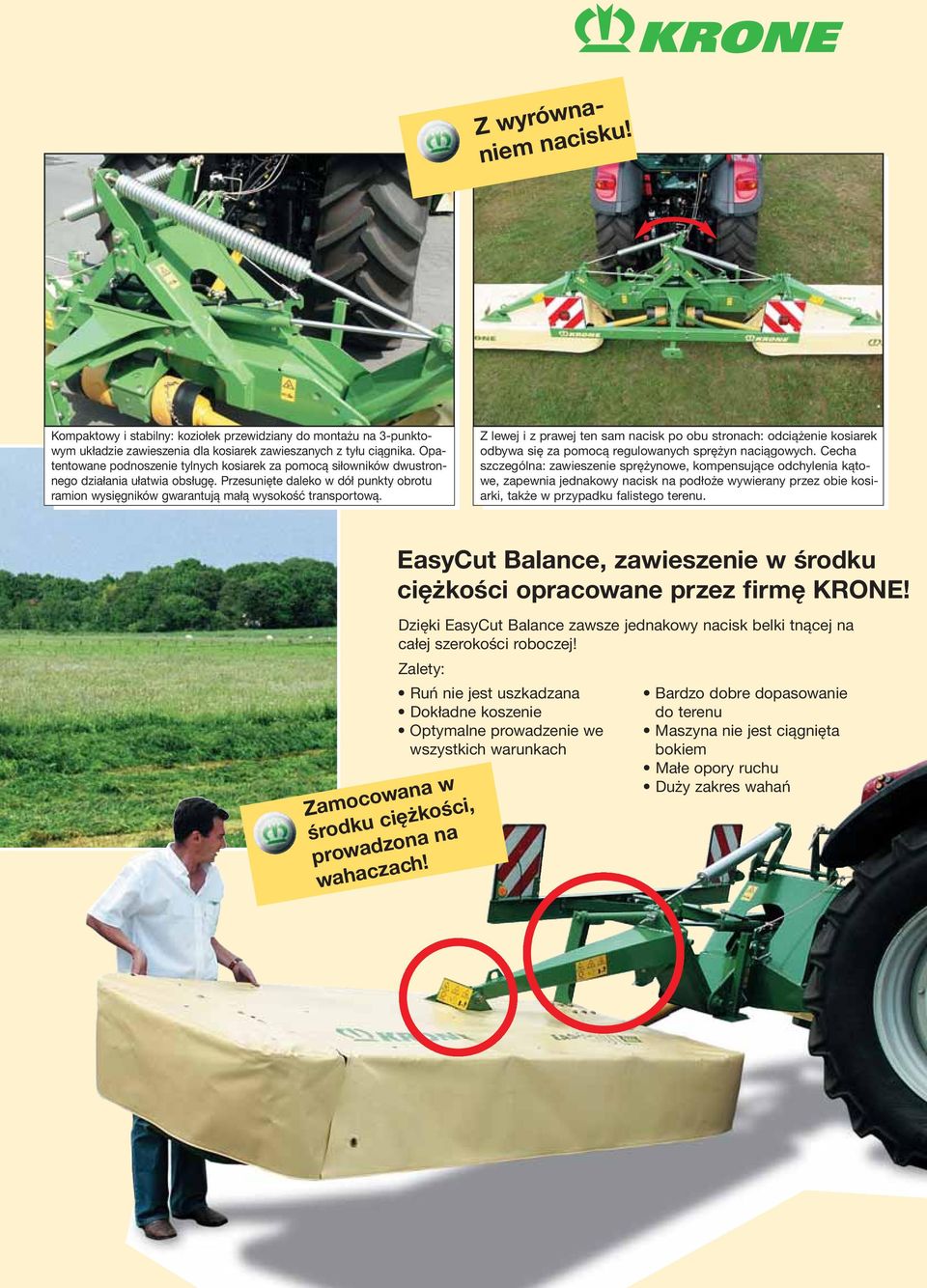

7 Z wyrównaniem nacisku! Kompaktowy i stabilny: koziołek przewidziany do montażu na 3-punktowym układzie zawieszenia dla kosiarek zawieszanych z tyłu ciągnika. Opatentowane podnoszenie tylnych kosiarek za pomocą siłowników dwustronnego działania ułatwia obsługę. Przesunięte daleko w dół punkty obrotu ramion wysięgników gwarantują małą wysokość transportową. Z lewej i z prawej ten sam nacisk po obu stronach: odciążenie kosiarek odbywa się za pomocą regulowanych sprężyn naciągowych. Cecha szczególna: zawieszenie sprężynowe, kompensujące odchylenia kątowe, zapewnia jednakowy nacisk na podłoże wywierany przez obie kosiarki, także w przypadku falistego terenu. EasyCut Balance, zawieszenie w środku ciężkości opracowane przez firmę KRONE! Dzięki EasyCut Balance zawsze jednakowy nacisk belki tnącej na całej szerokości roboczej! Zalety: Ruń nie jest uszkadzana Dokładne koszenie Optymalne prowadzenie we wszystkich warunkach Zamocowana w środku ciężkości, prowadzona na wahaczach! Bardzo dobre dopasowanie do terenu Maszyna nie jest ciągnięta bokiem Małe opory ruchu Duży zakres wahań

8 Komfortní, praktický, promyšlený! Jsou věci na které si každý může rychle zvyknout a kterých se pak nechce vzdát.kombinace žacích strojů KRONE EasyCut 9000 CV a 9000 jsou od základu promyšlené a mají mnoho praktických vybavení, jejichž využití přináší pohodlí.tak může např.v porostu vybíhajícím do šikma pracovat s jedním, dvěma nebo třemi žacími stroji.k uložení přes zimu je potřeba jen málo místa, neboť zadní žací stroje mohou být uloženy svisle. Dále nabízí tato kombinace žacích strojů nejvyšší míru pohodlí obsluhy a bezpečnosti. Dla pełnego wykorzystania: wchodzące w skład zestawu kosiarek KRONE kosiarki zawieszana z tyłu i z przodu ciągnika są przewidziane do napędu z wału odbioru mocy o 1000 obr/min. Centralne usytuowanie przekładni w ramie nośnej polepsza przebieg wałów przegubowych, sprzęgła cierne i jednokierunkowe chronią maszynę i ciągnik. Dla Państwa bezpieczeństwa: seryjnie stosowane, duże tablice ostrzegawcze z instalacją oświetleniową dla EasyCut 9000 CV i Zapewnia to najwyższe bezpieczeństwo podczas jazdy po drogach publicznych. Są Państwo widoczni. Kat. II albo III, 3-punktowe zawieszenie na ramie nośnej dla tylnych, bocznych kosiarek jest przystosowane do obu kategorii zawieszenia. Nic więc nie stoi na przeszkodzie aby zastosować inny ciągnik, o innej kategorii zawieszenia.

9 Koszenie z 1, 2 albo 3 kosiarkami wszystko jest możliwe. Nie używane kosiarki są ustawiane w położeniu przyjmowanym na uwrociach. Niczego nie kosi się dwukrotnie. Dzięki temu także w narożnikach i w wąskich uprawach uzyskuje się zawsze wysokiej jakości paszę. Stabilne i bezpieczne: blokady o odpowiedniej wytrzymałości zabezpieczają kosiarki w położeniu transportowym. Obsługuje się je łatwo i szybko ze stanowiska traktorzysty. Małe zapotrzebowanie miejsca! Odczepianie i przechowywanie przez zimę bardzo dobrze rozwiązane: w celu ustawienia po odczepieniu można tylne kosiarki obrócić do góry, a ich koziołek przewidziany do montażu na 3-punktowym układzie zawieszenia oprzeć podporach. Takie ustawienie zapewnia w hali dodatkowe miejsce dla innego sprzętu. Do wyboru: przez naciśnięcie przycisku można podnosić razem albo oddzielnie obie kosiarki zawieszone z tyłu ciągnika.

10 EasyCut 9000, EasyCut 9000 CV odpowiednia technika koszenia! Duża szerokość robocza, niezwykła wydajność, wynikająca z konstrukcji mała masa własna, małe zapotrzebowanie mocy jak na ten rząd wielkości oraz wykorzystanie istniejącego ciągnika to są fakty przemawiające za kupnem EasyCut Zintegrowane kondycjonery pokosu z palcami stalowymi w kształcie V i ze skrzynią przekładniowa (600 albo 900 obr/min) w EasyCut 9000 CV zapewniają optymalną obróbkę paszy, szybkie i równomierne przesuszenie zbieranej zielonki i doskonałą jakość paszy. Podobnie jak we wszystkich rotacyjnych kosiarkach tarczowych EasyCut CV KRONE, również te kondycjonery są wyposażone w osłonę umożliwiającą szerokie rozprowadzanie pokosu. Koszenie bez użycia kondycjonera: zestaw kosiarkowy EasyCut 9000 zwraca uwagę małym zapotrzebowanie mocy i dużą wydajnością, dochodzącą do 12 ha/h. Samonośne osłony boczne kosiarek gwarantują ciągłą pracę, bez zapychania się. EasyCut wydajna technika koszenia! Kosiarka zawieszana z przodu ciągnika: duże zębate koła walcowe zapewniają spokojną pracę i dobre przenoszenie napędu. Małe koła służą wyłącznie do napędu poszczególnych talerzy tnących. Bębny formujące pokos są napędzane z belki tnącej i zapewniają układanie pokosu w środku, pomiędzy kołami ciągnika. Bardzo dobrze sprawdzone: EasyCut 32 albo 32 P jako kosiarka czołowa w zestawie kosiarek EasyCut Zwraca uwagę swoją obsługą, konstrukcją i działaniem. Bębny formujące pokos zapewniają ciągły przepływ materiału, przy doskonałym układaniu wału pokosu.

11 Dzięki kondycjonerowi CV o wysokiej wydajności, posiadającemu stalowe palce w kształcie V, zielonka jest równomiernie obrabiana na całej szerokości roboczej belki tnącej. Każda łodyga zostaje poddana obróbce. Swobodnie zawieszone stalowe palce mogą odchylać się w przypadku napotkania ciał obcych. To zapewnia bezpieczeństwo. Kondycjonery CV firmy KRONE posiadają blachę żeberkową. Blacha ta wspomaga działanie stalowych palców w kształcie V i gwarantuje uzyskanie doskonałej jakości kiszonki. Dzięki bezstopniowej regulacji odległości pomiędzy palcami i blachą żeberkową można uzyskać wpływ na wyniki działania kondycjonera. EasyCut 9000 V koszenie i przetrząsanie w jednym przejeździe! Tak szeroko jak to możliwe, ale wąsko, gdy jest to konieczne! Dwa w jednym: belka tnąca i kondycjoner są napędzane ze wspólnej przekładni. Zintegrowana skrzynia przekładniowa dla kondycjonera CV umożliwia 2 prędkości obrotowe: 600 i 900 obr/min. Osłona z prowadnicami, umożliwiająca szerokie rozkładanie pokosu, stanowi wyposażenie specjalne: szerokie rozłożenie pokosu przyśpiesza proces wysychania i eliminuje konieczność wykonania jednego albo kilku przejazdów przetrząsacza karuzelowego. W razie potrzeby można łatwo i szybko przestawić kosiarkę na układanie wąskiego wału pokosu.

12 KRONE průkopník ve velké technice! Krótka droga i pełne przenoszenie mocy - napędy w EasyCut firmy KRONE budzą uznanie. Duże, zębate koła walcowe przenoszą główny napęd w belce tnącej. Małe, zębate koła walcowe służą wyłącznie do napędu poszczególnych tarcz tnących. Zapewnia to stabilność i dużą trwałość. Dane techniczne Typ EasyCut 9000 CV EasyCut 9000 Szerokość robocza całkowita ok. mm Szerokość robocza kosiarki czołowej ok. mm Szerokość robocza każdej kosiarki ok. mm zawieszanej z tylu Szerokość transportowa całkowita ok. mm Wysokość w położeniu postojowym ok Liczba talerzy tnących Liczba bębnów tnących 6 6 Szybkozłącza noży wyposażenie seryjne wyposażenie seryjne Kondycjoner stalowe palce w kształcie V, - zamocowane wahliwie Średnica wirnika ok. mm Prędkość obrotowa kondycjonera obr/min 600 i Szerokie rozprowadzanie pokosu obr/min wyposażenie dodatkowe - Prędkość obrotowa wału odbioru mocy Wymagane przyłącze hydrauliczne wraz z 2 x jednostron. dział. 2 x jednostron. dział. podnoszeniem poszczególnych kosiarek Masa własna kg z przodu z tyłu Zapotrzebowanie mocy kw/km 136/170 95/130 Wydajność powierzchniowa powyżej ok. ha/h Rysunki, wymiary i masy nie muszą odpowiadać wykonaniu seryjnemu i nie są wiążące.

13 Z trzech zrób jedną! Tylne, boczne kosiarki zestawu EasyCut 9000 CV mogą być wyposażone w poprzeczne przenośniki taśmowe, które stanowią opcje. Służą one do układania skoszonej zielonki w środku. Powstaje wówczas pojedynczy wał. Wariant ten ma szczególne zalety wtedy, gdy rezygnuje się z następnych operacji, takich jak zgrabianie, roztrząsanie, przetrząsanie i zielonka jest podbierana bezpośrednio z ułożonego wału pokosu. Poprzeczne przenośniki można podnosić hydraulicznie. Wówczas pasza jest rozprowadzana na całej szerokości koszenia. Główny warunek uzyskania paszy wysokiej jakości: poprzeczne przenośniki taśmowe kierują cały skoszony materiał do środka. Środkowy wał pokosu, uzyskany z kosiarki czołowej i obu kosiarek zawieszonych z tylu ciągnika, nadaje się doskonale do podbierania przez podążające następnie maszyny zbierające. Szerokie układanie! Jeżeli pokos ma być rozprowadzany szeroko, wówczas oba poprzeczne przenośniki taśmowe można hydraulicznie odchylić. Wykonuje się to ze stanowiska traktorzysty. Szerokie rozkładanie zapewnia szybszy i bardziej równomierny proces wysychania zielonki. Hydraulicznie: prędkość hydraulicznie napędzanych, poprzecznych przenośników taśmowych można bezstopniowo regulować za pomocą potencjometrów. Oddzielne zasilanie olejem z hydrauliki pokładowej pozwala wyeliminować dodatkowe przyłącza hydrauliczne.

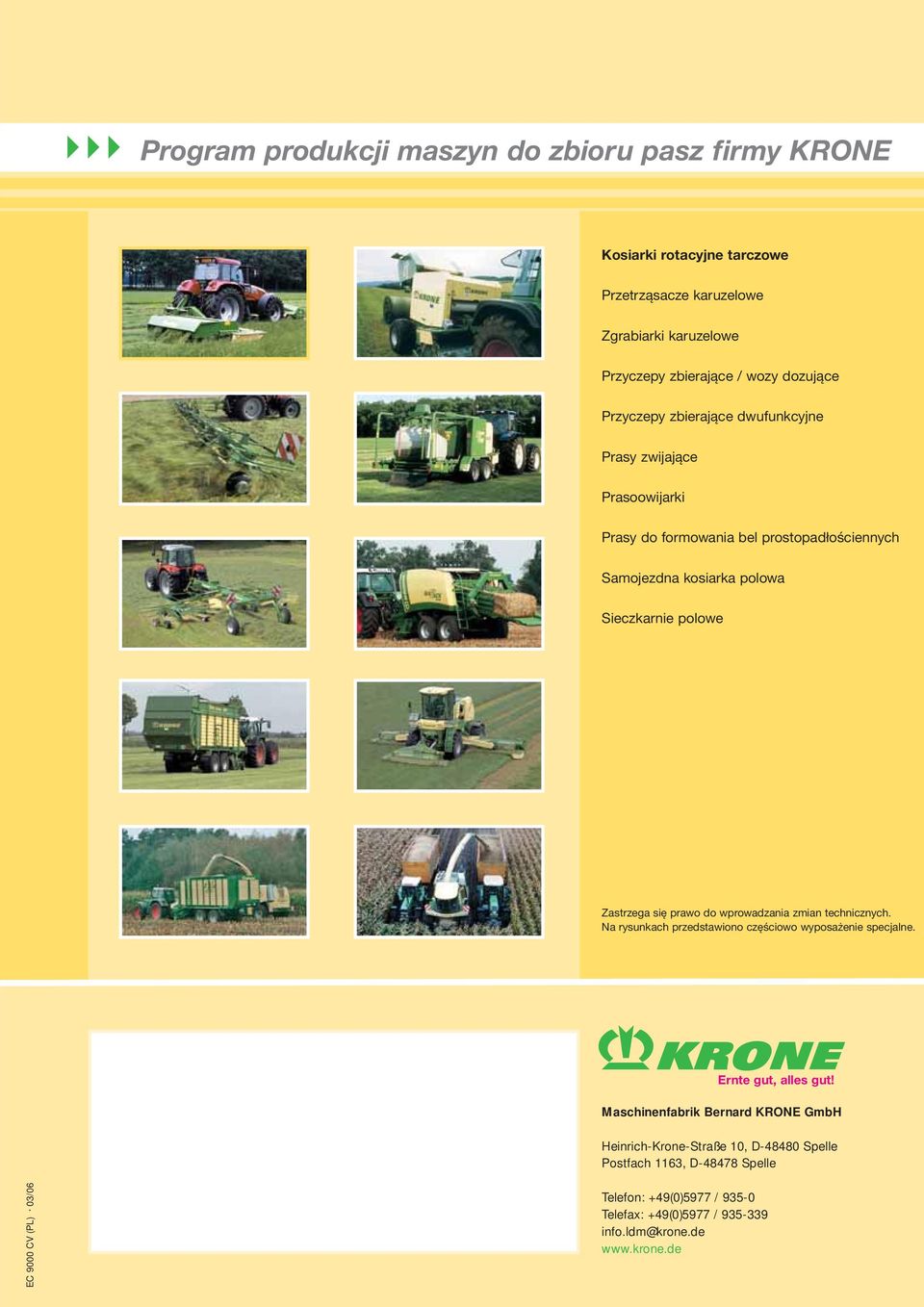

14 Program produkcji maszyn do zbioru pasz firmy KRONE Kosiarki rotacyjne tarczowe Przetrząsacze karuzelowe Zgrabiarki karuzelowe Przyczepy zbierające / wozy dozujące Przyczepy zbierające dwufunkcyjne Prasy zwijające Prasoowijarki Prasy do formowania bel prostopadłościennych Samojezdna kosiarka polowa Sieczkarnie polowe Zastrzega się prawo do wprowadzania zmian technicznych. Na rysunkach przedstawiono częściowo wyposażenie specjalne. Ernte gut, alles gut! Maschinenfabrik Bernard KRONE GmbH Heinrich-Krone-Straße 10, D Spelle Postfach 1163, D Spelle EC 9000 CV (PL) 03/06 Telefon: +49(0)5977 / Telefax: +49(0)5977 / info.ldm@krone.de
