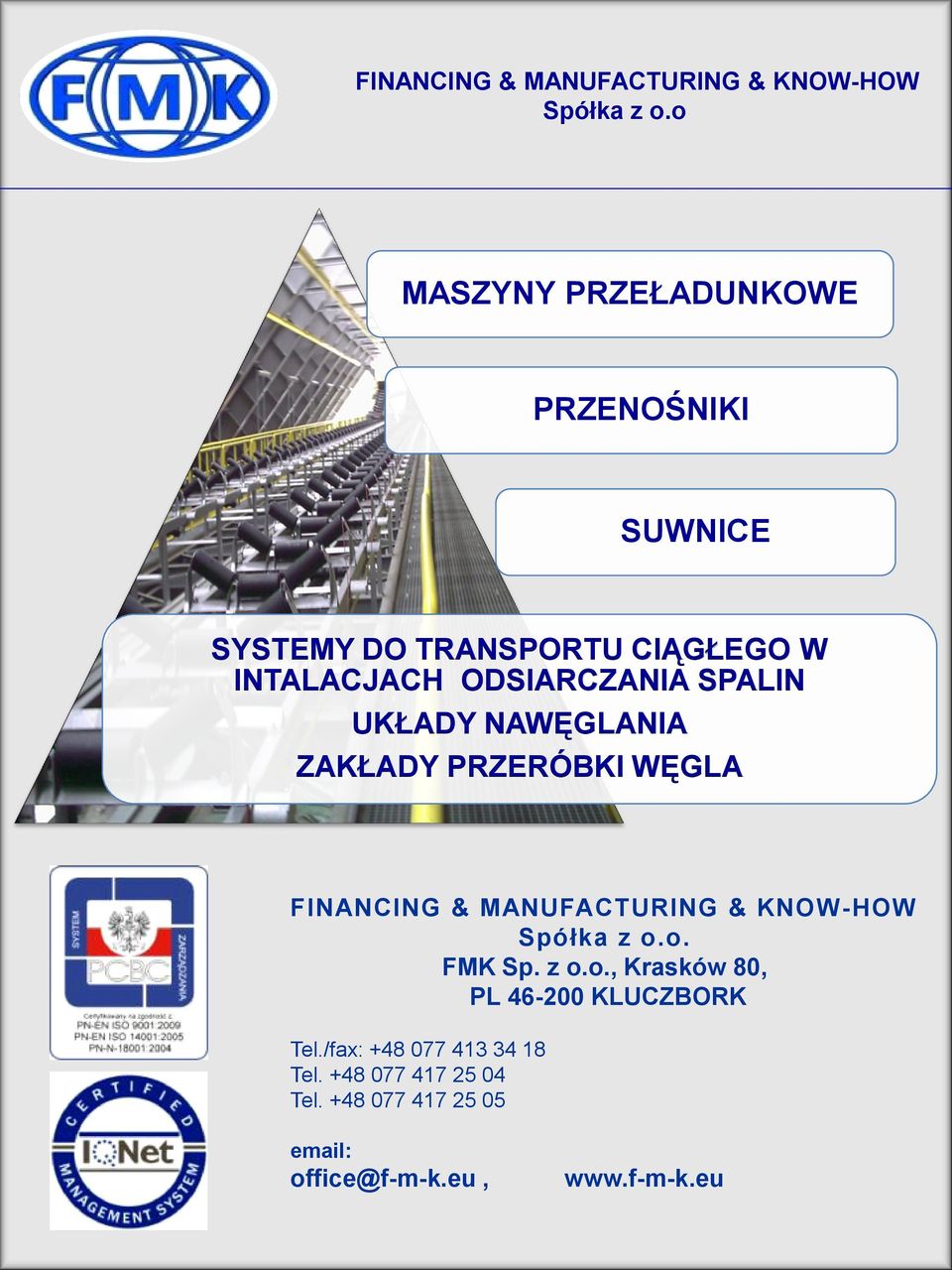

1 MASZYNY PRZEŁADUNKOWE PRZENOŚNIKI SUWNICE SYSTEMY DO TRANSPORTU CIĄGŁEGO W INTALACJACH ODSIARCZANIA SPALIN UKŁADY NAWĘGLANIA ZAKŁADY PRZERÓBKI WĘGLA FINANCING & MANUFACTURING & KNOW-HOW. FMK Sp. z o.o., Krasków 80, PL KLUCZBORK Tel./fax: Tel Tel office@f-m-k.eu,

2 FINANCING & MANUFACTURING & KNOW-HOW. FMK Sp. z o.o., Krasków 80, KLUCZBORK Tel./fax: Tel Tel Tel office@f-m-k.eu,

3

4 ŁADOWARKO-ZWAŁOWARKA ŁZKS

5 ŁADOWARKO-ZWAŁOWARKA ŁZKS PODSTAWOWE DANE TECHNICZNE 1 Wydajność gwarantowana zwałowania 800 t/h 2 Wydajność gwarantowana czerpania 250 t/h 3 Promień zwałowania i czerpania 20 m 4 Głębokość czerpania poniżej główki szyny 0.5 m 5 Średnica koła czerpakowego 2.8 m 6 Prędkość jazdy maszyny 0,8 16 m/min 7 Kąt obrotu nadwozia 105º 8 Szerokość taśmy przenośnika rewersyjnego i zwałującego 1000 mm 9 Napięcie zasilania 400 V 10 Długość drogi jazdy maszyny ~270 m

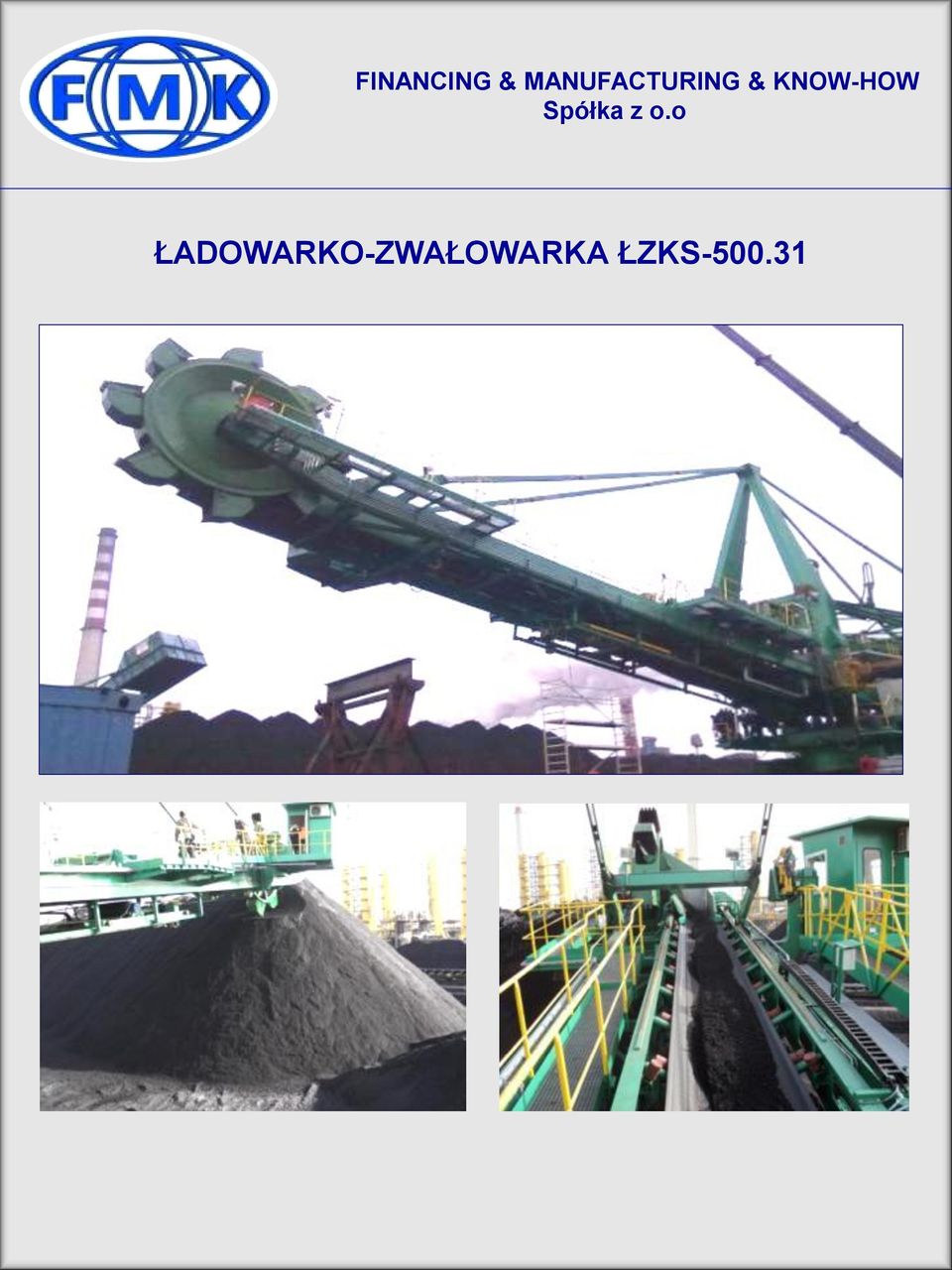

6 ŁADOWARKO-ZWAŁOWARKA ŁZKS

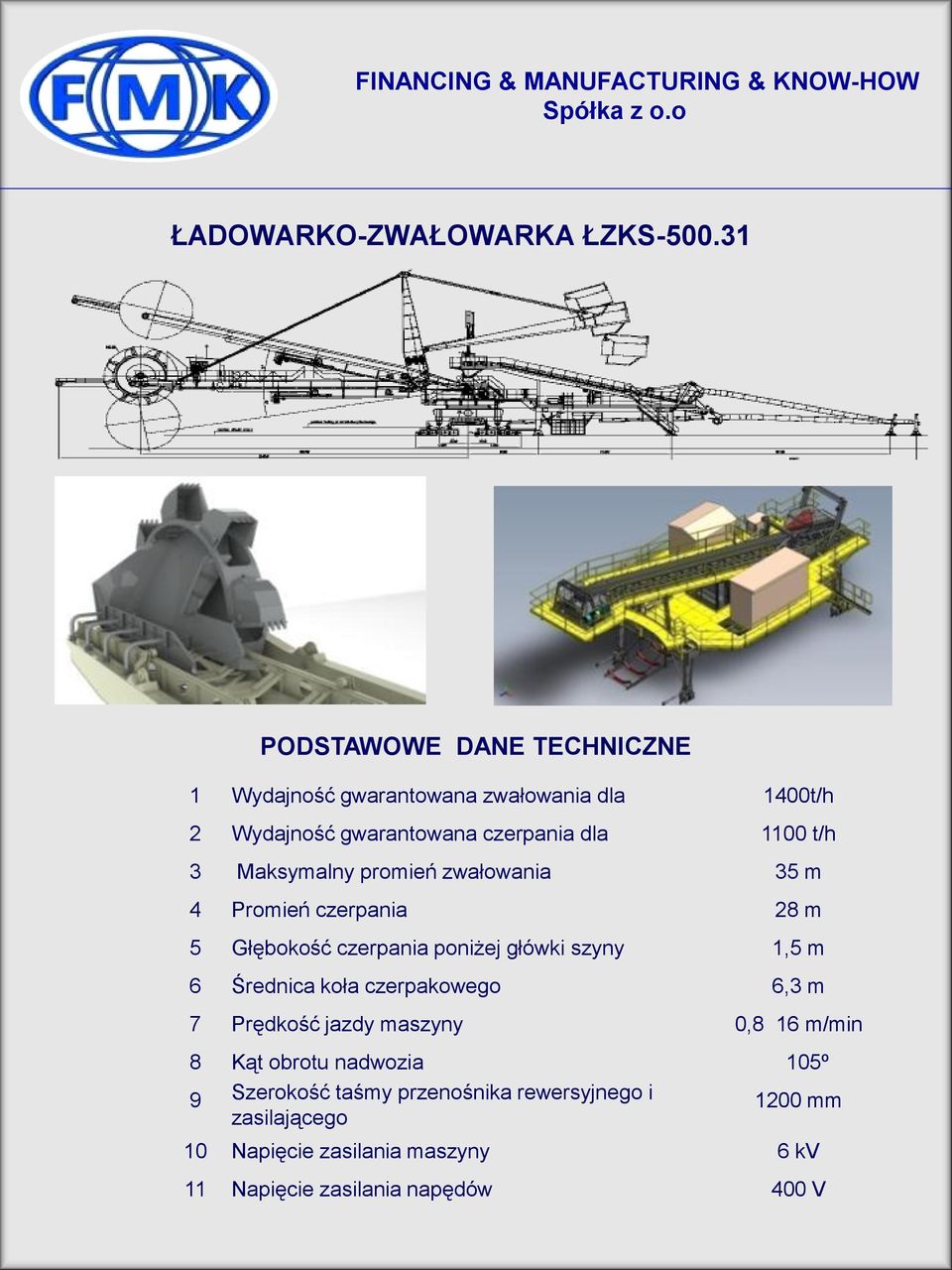

7 ŁADOWARKO-ZWAŁOWARKA ŁZKS PODSTAWOWE DANE TECHNICZNE 1 Wydajność gwarantowana zwałowania dla 1400t/h 2 Wydajność gwarantowana czerpania dla 1100 t/h 3 Maksymalny promień zwałowania 35 m 4 Promień czerpania 28 m 5 Głębokość czerpania poniżej główki szyny 1,5 m 6 Średnica koła czerpakowego 6,3 m 7 Prędkość jazdy maszyny 0,8 16 m/min 8 Kąt obrotu nadwozia 105º 9 Szerokość taśmy przenośnika rewersyjnego i 1200 mm zasilającego 10 Napięcie zasilania maszyny 6 kv 11 Napięcie zasilania napędów 400 V

8 ŁADOWARKO-ZWAŁOWARKA ŁZKS

9 ŁADOWARKO-ZWAŁOWARKA ŁZKS PODSTAWOWE DANE TECHNICZNE 1 Wydajność zwałowania 250t/h 2 Wydajność ładowania 250 t/h 3 Maksymalny promień zwałowania 32 m 4 Promień czerpania 32 m 5 Głębokość czerpania poniżej główki szyny 1,5 m 7 Prędkość jazdy maszyny 0,3 16,8 m/min 8 Kąt obrotu nadwozia 110º 9 Napięcie zasilania maszyny 400 V

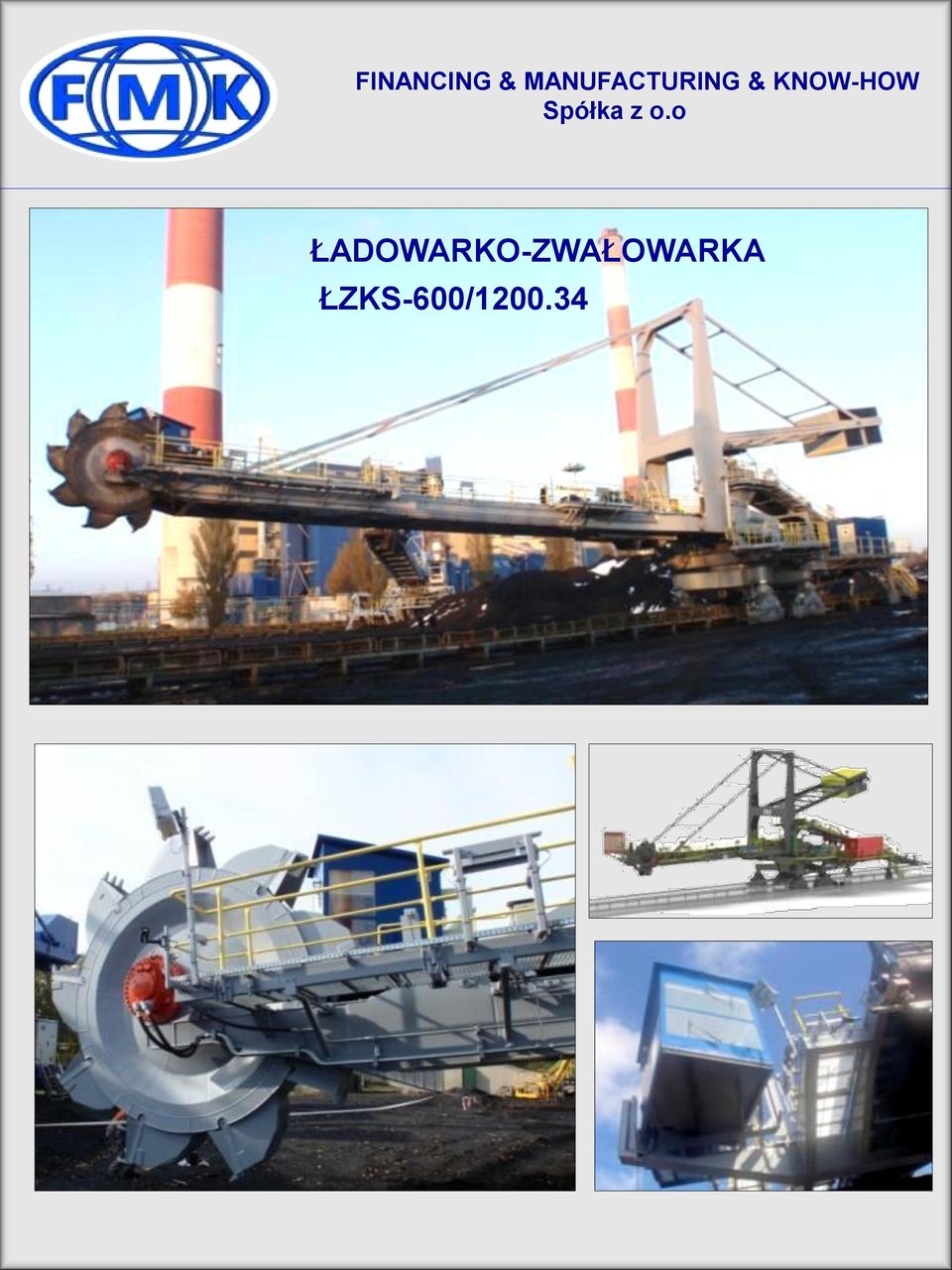

10 ŁADOWARKO-ZWAŁOWARKA ŁZKS-600/

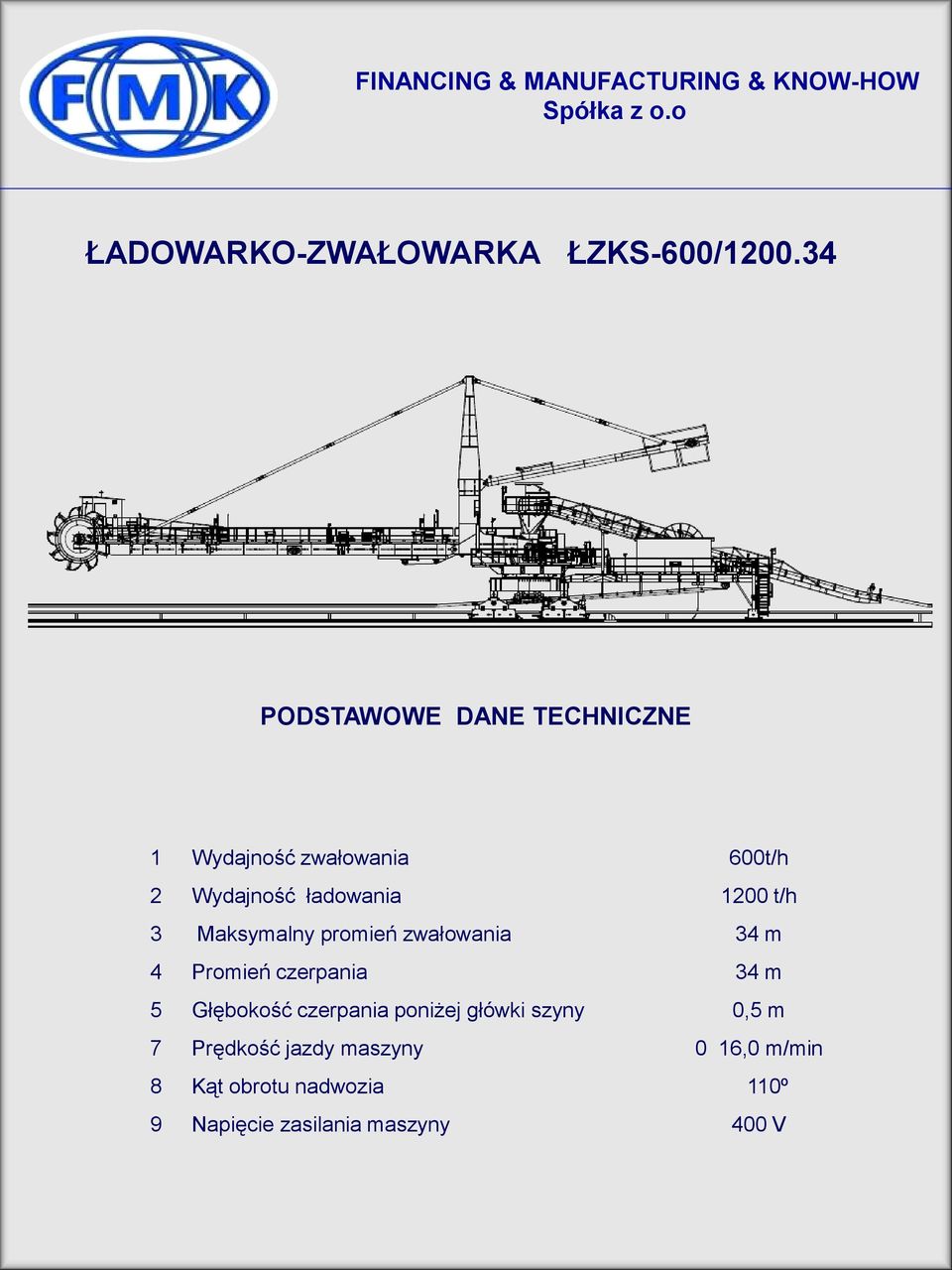

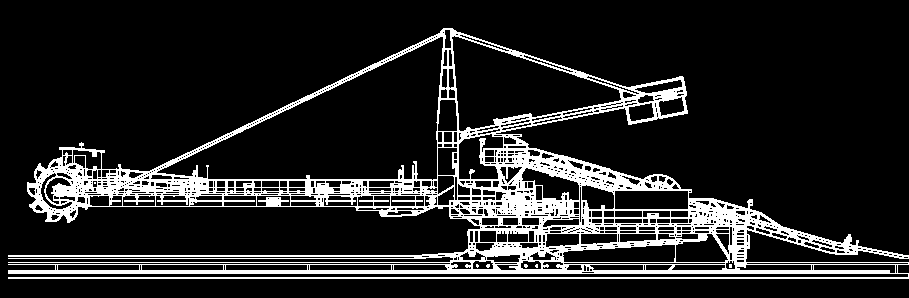

11 ŁADOWARKO-ZWAŁOWARKA ŁZKS-600/ PODSTAWOWE DANE TECHNICZNE 1 Wydajność zwałowania 600t/h 2 Wydajność ładowania 1200 t/h 3 Maksymalny promień zwałowania 34 m 4 Promień czerpania 34 m 5 Głębokość czerpania poniżej główki szyny 0,5 m 7 Prędkość jazdy maszyny 0 16,0 m/min 8 Kąt obrotu nadwozia 110º 9 Napięcie zasilania maszyny 400 V

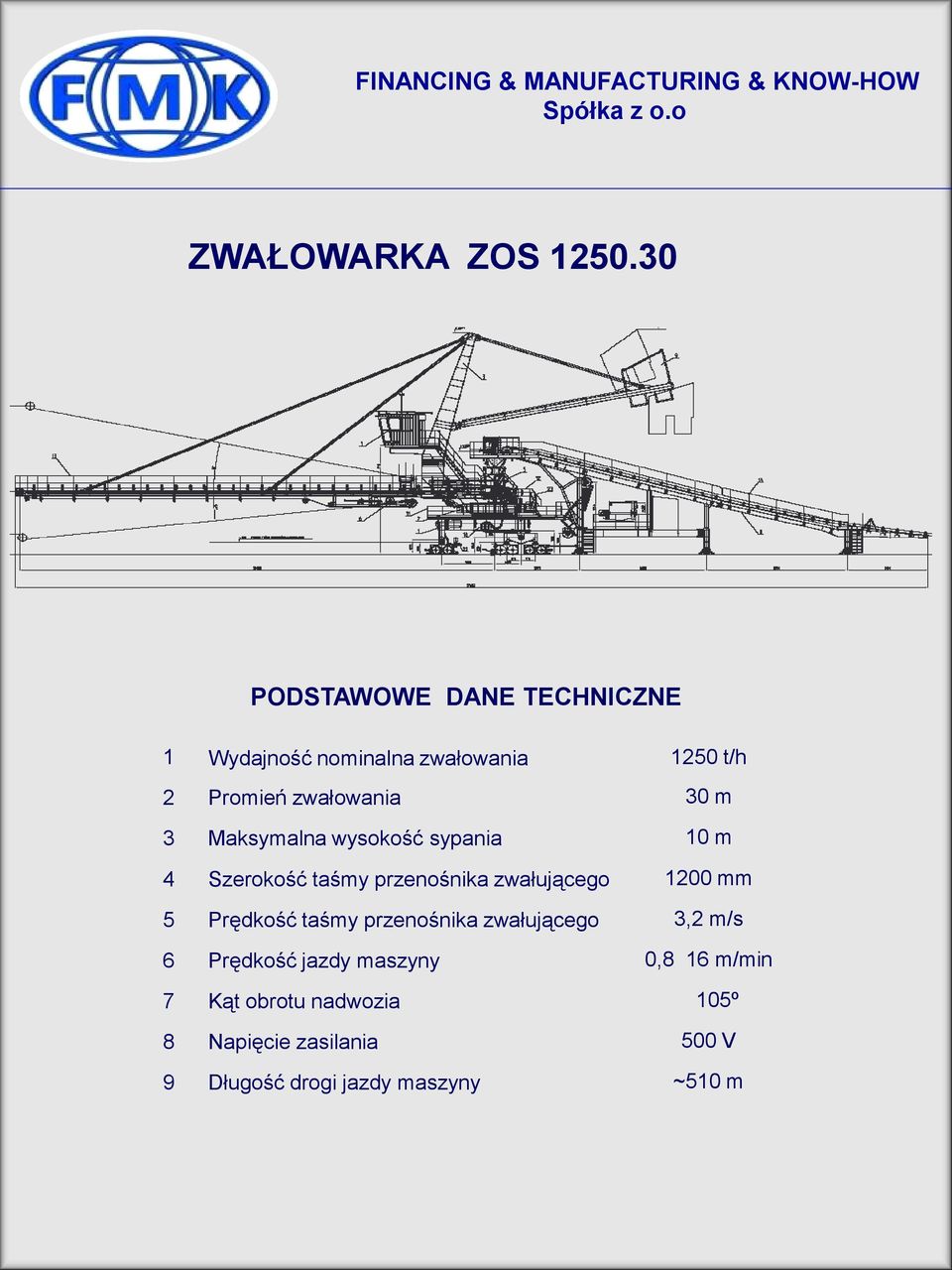

12 ZWAŁOWARKA ZOS FINANCING & MANUFACTURING & KNOW-HOW

13 ZWAŁOWARKA ZOS PODSTAWOWE DANE TECHNICZNE 1 Wydajność nominalna zwałowania 1250 t/h 2 Promień zwałowania 30 m 3 Maksymalna wysokość sypania 10 m 4 Szerokość taśmy przenośnika zwałującego 1200 mm 5 Prędkość taśmy przenośnika zwałującego 3,2 m/s 6 Prędkość jazdy maszyny 0,8 16 m/min 7 Kąt obrotu nadwozia 105º 8 Napięcie zasilania 500 V 9 Długość drogi jazdy maszyny ~510 m

14 ZWAŁOWARKA ZOS FINANCING & MANUFACTURING & KNOW-HOW

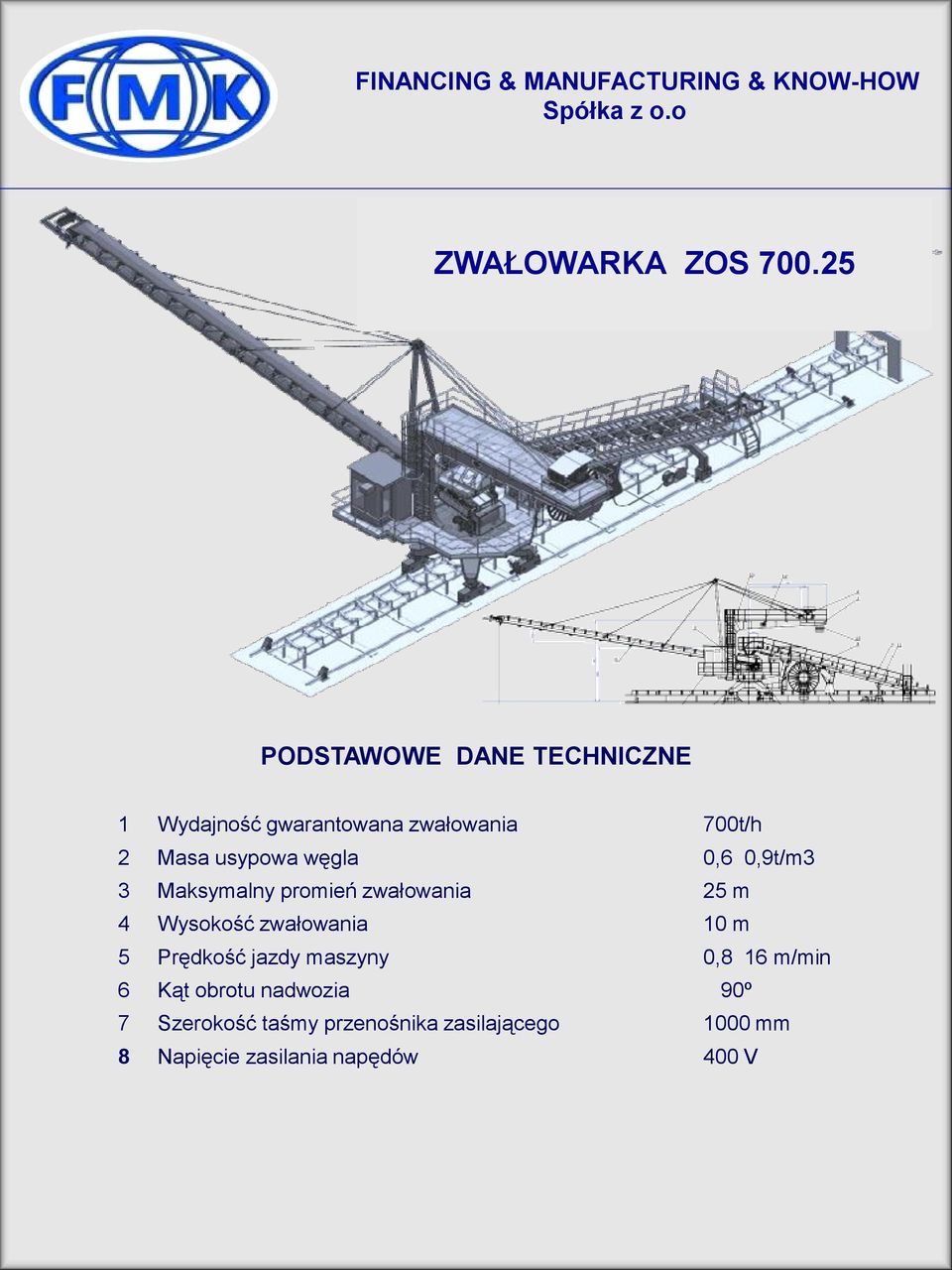

15 ZWAŁOWARKA ZOS PODSTAWOWE DANE TECHNICZNE 1 Wydajność gwarantowana zwałowania 700t/h 2 Masa usypowa węgla 0,6 0,9t/m3 3 Maksymalny promień zwałowania 25 m 4 Wysokość zwałowania 10 m 5 Prędkość jazdy maszyny 0,8 16 m/min 6 Kąt obrotu nadwozia 90º 7 Szerokość taśmy przenośnika zasilającego 1000 mm 8 Napięcie zasilania napędów 400 V

16 ZWAŁOWARKA ZOS PODSTAWOWE DANE TECHNICZNE 1 Wydajność zwałowania 1250 t/h 2 Masa usypowa węgla 1,2 t/m3 3 Maksymalny promień zwałowania 30 m 4 Prędkość jazdy maszyny 0,8 16 m/min 5 Kąt obrotu nadwozia 90º 6 Szerokość taśmy przenośnika zasilającego 1200 mm 7 Napięcie zasilania napędów 500 V

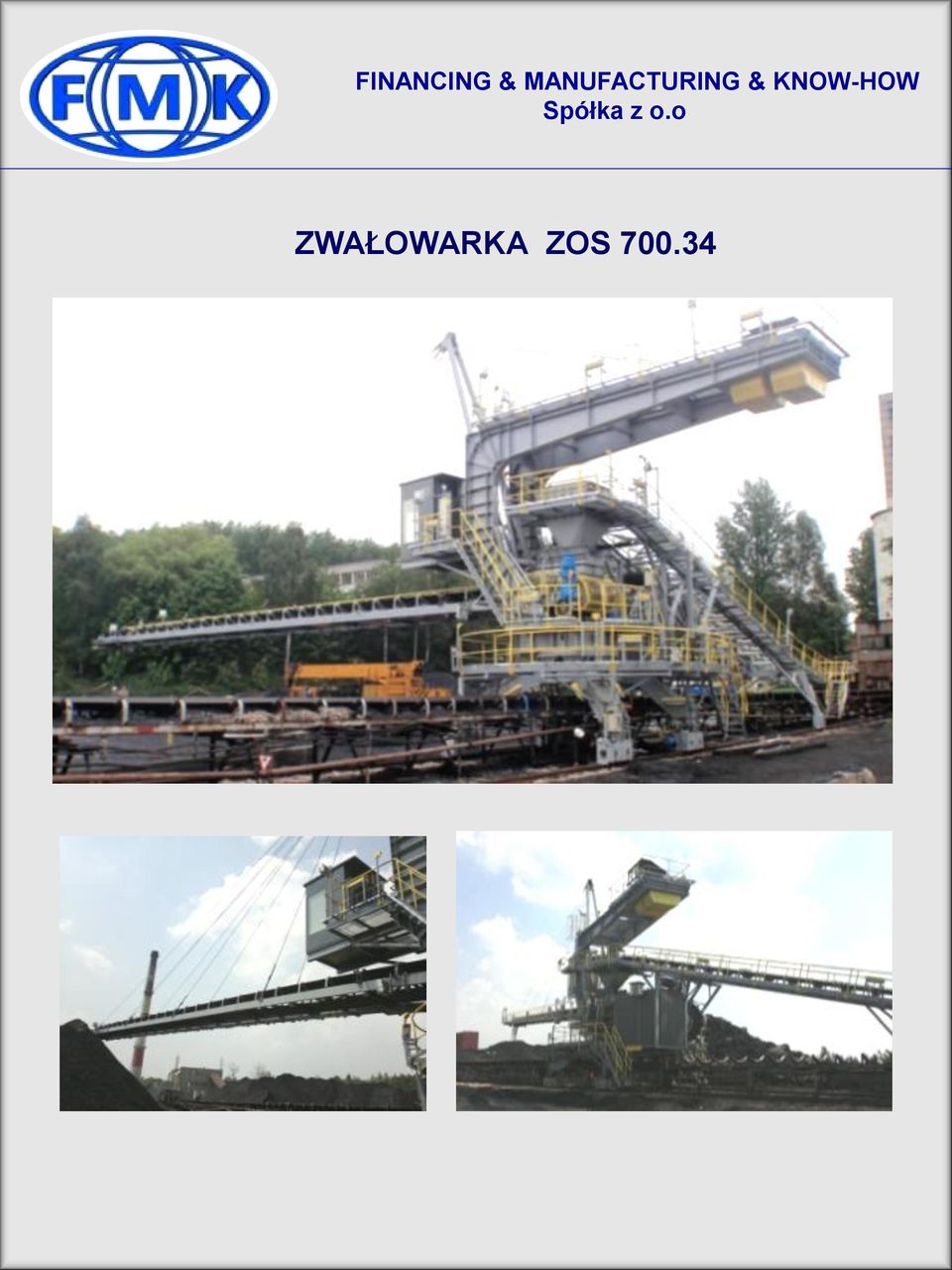

17 ZWAŁOWARKA ZOS

18 ZWAŁOWARKA ZOS PODSTAWOWE DANE TECHNICZNE 1 Wydajność zwałowania 700 t/h 2 Masa usypowa węgla ~1,2 t/m3 3 Maksymalny promień zwałowania 34 m 4 Prędkość jazdy maszyny 0,8 17 m/min 5 Kąt obrotu nadwozia 110º 6 Szerokość taśmy przenośnika zasilającego 1200 mm 7 Napięcie zasilania 500 V

19 ZWAŁOWARKA ZOS PODSTAWOWE DANE TECHNICZNE 1 Wydajność zwałowania 900 t/h 2 Masa usypowa węgla ~1,2 t/m3 3 Maksymalny promień zwałowania 30 m 4 Prędkość jazdy maszyny 0,8-15 m/min 5 Kąt obrotu nadwozia 90º 6 Szerokość taśmy przenośnika zasilającego 1000 mm

20 ŁADOWARKA KOŁOWA ŁWK 250.9,5

21 ŁADOWARKA KOŁOWA ŁWK 250.9,5 P O D S T A W O W E D A N E T E C H N I C Z N E 1 Wydajność teoretyczna czerpania 1150 m 3 /h 2 Promień czerpania 9,55 m 3 Średnica koła czerpakowego 4,54 m 4 Ilość czerpaków 9 szt. 5 Prędkość jazdy maszyny 0,8 16 m/min 6 Kąt obrotu nadwozia 135º 7 Szerokość taśmy przenośnika ładowarki 1200 mm 8 Długość drogi jazdy maszyny ~320 m

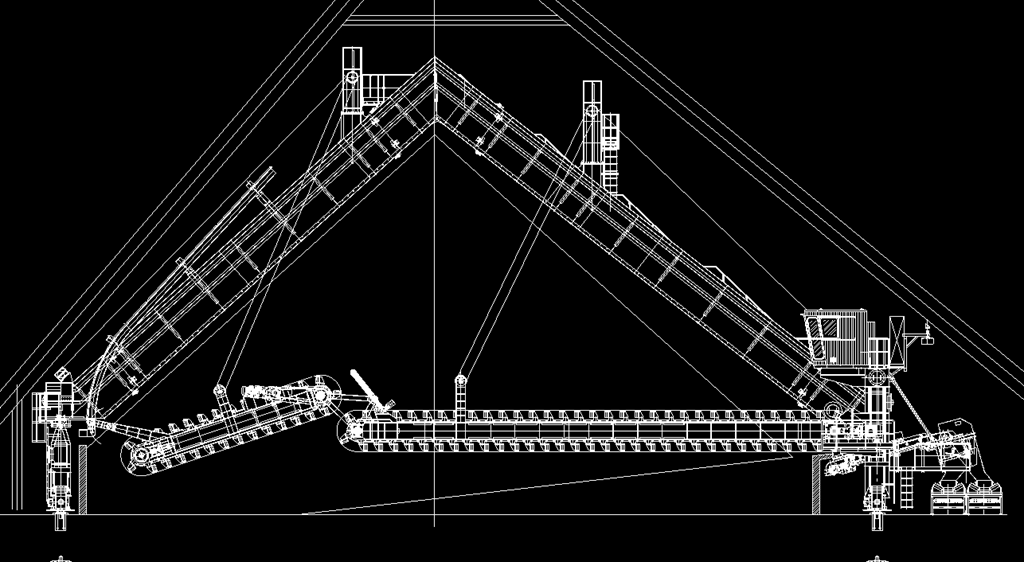

22 ŁADOWARKA ZGARNIAKOWA PÓŁPORTALOWA ŁZPP

23 ŁADOWARKA ZGARNIAKOWA PÓŁPORTALOWA ŁZPP PODSTAWOWE DANE TECHNICZNE 1 Wydajność gwarantowana 300 t/h 2 Transportowany materiał Gips - 3 Gęstość transportowanego materiału 1,1 t/m 3 4 Długość jazdy 72 m 5 Rozstaw poziomy torów jezdnych 20 m 6 Typ szyny jezdnej S49-7 Prędkość jazdy maszyny 0,4 10 m/min 8 Napięcie zasilania 400 V

24 ŁADOWARKA ZGARNIAKOWA PUZ

25 ŁADOWARKA ZGARNIAKOWA PUZ PODSTAWOWE DANE TECHNICZNE 1 Wydajność gwarantowana 500 t/h 2 Transportowany materiał Gips - 4 Długość jazdy 87 m 5 Rozstaw poziomy torów jezdnych 34 m 7 Typ szyny jezdnej S49-8 Prędkość jazdy maszyny 0,4 10 m/min 9 Średnica koła jezdnego 630 Mm 10 Ilość kół jezdnych napędzanych 2 szt. 11 Napięcie zasilania 400 V

26 ŁADOWARKA ZGARNIAKOWA PUZ

27 ŁADOWARKA ZGARNIAKOWA PUZ PODSTAWOWE DANE TECHNICZNE PODSTAWOWE DANE TECHNICZNE 1 Wydajność gwarantowana 300 t/h 2 Gęstość transportowanego materiału 1,1 t/m 3 3 Całkowita długość jazdy 93,2 m 4 Rozstaw torów jezdnych 34 m 5 Prędkość jazdy maszyny 0,4 9,8 m/min 6 Typ szyny jezdnej S49 7 Napięcie zasilania 400 V

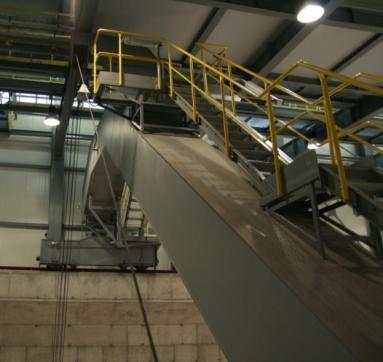

28 ŁADOWARKA ZGARNIAKOWA PUZ

29 ŁADOWARKA ZGARNIAKOWA PUZ PODSTAWOWE DANE TECHNICZNE 1 Wydajność gwarantowana 200 t/h 2 Gęstość transportowanego materiału 1,05 t/m 3 3 Całkowita długość jazdy 49 m 4 Rozstaw torów jezdnych 15 m 5 Prędkość jazdy maszyny 0,4 9 m/min 6 Typ szyny jezdnej S49 7 Napięcie zasilania 400 V

30 Projekt koncepcyjny Magazyn koncentratu miedzi z zastosowaniem Ładowarki zgarniakowej półportalowej ŁZPP

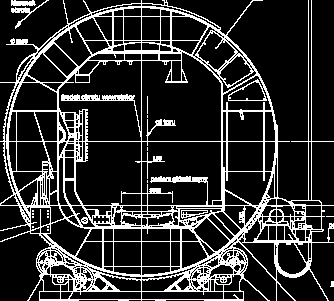

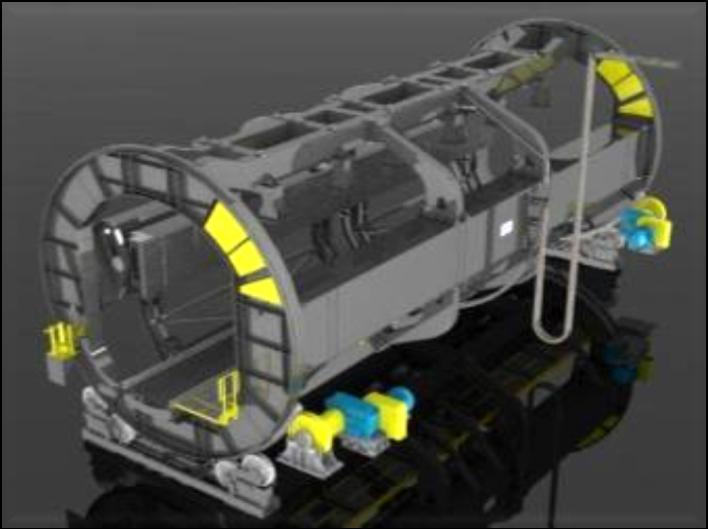

31 WYWROTNICA WAGONÓW WWB-90.18,9

32 WYWROTNICA WAGONÓW WWB-90.18,9 PODSTAWOWE DANE TECHNICZNE 1 Wydajność 900 t/h 2 Nośność wywrotnicy 90 t 3 Kąt maksymalny obrotu bębna Czas obrotu bębna 2x30 s 6 Rozstaw toru jezdnego 1435 mm 7 Napięcie zasilania 400 V 8 Napięcie sterowania 230 V

33 WYWROTNICA WAGONÓW WWB-130

34 WYWROTNICA WAGONÓW WWB-130 PODSTAWOWE DANE TECHNICZNE 1 Wydajność 1200 t/h 2 Nośność wywrotnicy 130 t 3 Kąt maksymalny obrotu bębna Czas obrotu bębna 2x30 s 6 Rozstaw toru jezdnego 1435 mm 7 Napięcie zasilania 400 V 8 Napięcie sterowania 230 V

35 WYWROTNICA WAGONÓW WWB-90.18,3

36 WYWROTNICA WAGONÓW WWB-90.18,3 PODSTAWOWE DANE TECHNICZNE 1 Wydajność 1200 t/h 2 Nośność wywrotnicy 90 t 3 Kąt maksymalny obrotu bębna Czas obrotu bębna 2x30 s 5 Rozstaw podpór 18,3 m 6 Rozstaw toru jezdnego 1435 mm 7 Napięcie zasilania 400 V 8 Napięcie sterowania 230 V

37 WYWROTNICA WAGONÓW WWB-132 PODSTAWOWE DANE TECHNICZNE 1 Wydajność 1200 t/h 2 Nośność wywrotnicy 132 t 3 Kąt maksymalny obrotu bębna Czas obrotu bębna 2x30 s 6 Rozstaw toru jezdnego 1435 mm 7 Napięcie zasilania 500 V 8 Napięcie sterowania 230 V

38 WYGARNIACZE KOŁOWE WKH FINANCING & MANUFACTURING & KNOW-HOW

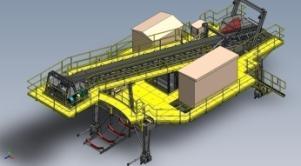

39 WÓZEK WYGARNIAJĄCY WKH-250

40 WÓZEK WYGARNIAJĄCY WKH-250 PODSTAWOWE DANE TECHNICZNE 1 Wydajność wygarniania 250 t/h 2 Średnica koła wygarniającego 2600 mm 3 Ilość ramion wygarniających 6 szt. 4 Obroty koła wygarniającego 8,5 min -1 5 Skok wysuwu koła wygarniającego Szerokość taśmy przenośnika odbierającego 800 mm 7 Prędkość jazdy wygarniacza 3 m/min 8 Napięcie zasilania 400 V

41 WÓZEK WYGARNIAJĄCY WKH-1200 PODSTAWOWE DANE TECHNICZNE 1 Wydajność wygarniania 1200 t/h 2 Średnica koła wygarniającego 3200 mm 3 Ilość ramion wygarniających 6 szt. 4 Obroty koła wygarniającego 12 min -1 5 Skok wysuwu koła wygarniającego Szerokość taśmy przenośnika odbierającego 1200 mm 7 Prędkość jazdy wygarniacza 6 m/min 8 Napięcie zasilania 400 V 9 Napięcie sterowania 24DC/230

42 WÓZEK WYGARNIAJĄCY WKH-800_K PODSTAWOWE DANE TECHNICZNE 1 Wydajność wygarniania 800 t/h 2 Średnica koła wygarniającego 3100 mm 3 Ilość ramion wygarniających 6 szt. 4 Obroty koła wygarniającego 5-11 min -1 5 Skok wysuwu koła wygarniającego Szerokość taśmy przenośnika odbierającego 1200 mm 7 Prędkość jazdy wygarniacza 2-5 m/min 8 Napięcie zasilania 400 V 9 Napięcie sterowania 230 V

43 WÓZEK WYGARNIAJĄCY WKH-800 PODSTAWOWE DANE TECHNICZNE 1 Wydajność wygarniania 800 t/h 2 Średnica koła wygarniającego 2800 mm 3 Ilość ramion wygarniających 6 szt. 4 Obroty koła wygarniającego 11 min -1 5 Skok wysuwu koła wygarniającego Szerokość taśmy przenośnika odbierającego 1200 mm 7 Prędkość jazdy wygarniacza 5,06 m/min 8 Napięcie zasilania 400 V 9 Napięcie sterowania 230 V

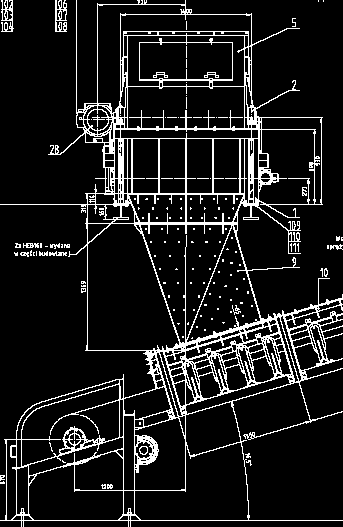

44 S E PA R AT O R R O L K O W Y

45 S E PA R AT O R R O L K O W Y PODSTAWOWE DANE TECHNICZNE 1 Wydajność 250 t/h 2 Prędkość obrotowa rolek 187,0 min -1 3 Szerokość taśmy przenośnika 1000 mm 4 Moc silnika napędowego 5,5 kw 4 Napięcie zasilania 400 V

46 SYSTEMY TRANSPORTU CIĄGŁEGO

47 UKŁAD NAWĘGLANIA ŁADOWARKO-ZWAŁOWARKA ŁZKS UKŁAD RPRZENOŚNIKÓW TAŚMOWYCH WYGARNIACZ KOŁOWY WKH 800 SEPARATOR ZANIECZYSZCZEŃ NIEMETALICZNYCH PARAMETRY RPRZENOŚNIKÓW TAŚMOWYCH Wydajność Q [t/h] Szerokość taśmy B [mm] Długość L [m] 24,2 8, ,0 46,15 266,7 21,26 149,6 154,9 Kąt nachylenia do poziomu α [deg] 5,5 14,62 2,8 5 5,28 14,87 11,83 5,9 Prędkość taśmy v [m/s] 2,8 2,8 2,94 2,94 2,94 3,02 2,86 2,86 Napięcie zasilania U [V]

48 UKŁAD NAWĘGLANIA WYWROTNICA WAGONOWA WWB-90.18,3 WYGARNIACZE KOŁOWE WKH szt. UKŁAD PRZETACZANIA WAGONÓW

49 UKŁAD NAWĘGLANIA WYWROTNICA WAGONOWA WWb 9O.18,9 WYGARNIACZE KOŁOWE WKH 800-2szt. UKŁAD BLIŹNIACZY PRZENOŚNIKÓW TAŚMOWYCH - 2 szt. ZSUWNIE DWUDROGOWE Parametr Symbo l Jednostka Wydajność Q [t/h] 900 Szerokość taśmy B [mm] 1200 Długość L [m] 42,4 Kąt nachylenia do poziomu α [deg] 14,67 Prędkość taśmy v [m/s] 3,0 Napięcie zasilania U [V] 400 Częstotliwość zasilania f [Hz] 50

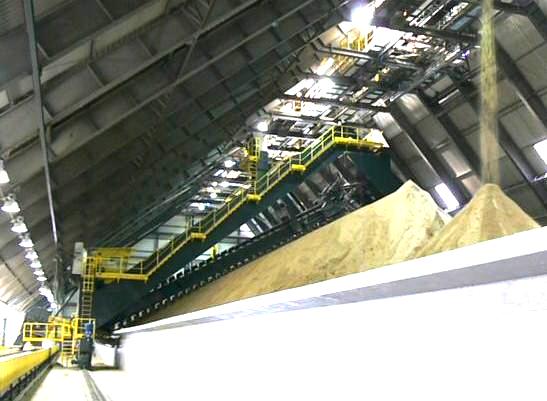

50 SYSTEM TRANSPORTU i SKŁADOWANIA GIPSU INSTALACJI ODSIARCZANIA ŁADOWARKA ZGARNIAKOWA ŁZPP UKŁAD RPRZENOŚNIKÓW TAŚMOWYCH WÓZEK ZRZUTOWY ZSUWNIA DWUDROGOWA siekierki

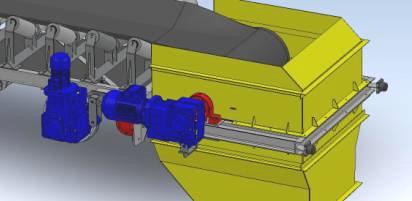

51 SYSTEM TRANSPORTU i SKŁADOWANIA GIPSU UKŁAD RPRZENOŚNIKÓW TAŚMOWYCH PARAMETRY RPRZENOŚNIKÓW TAŚMOWYCH Wyszczególnienie Szerokość taśmy B [ mm] Długość L [m] Wydajność Q [t/h] Przenośnik taśmowy B= ,4 60 Przenośnik taśmowy B= , Przenośnik taśmowy B= ,4 300 Ilość Przenośnik taśmowy rewersyjny B= ,

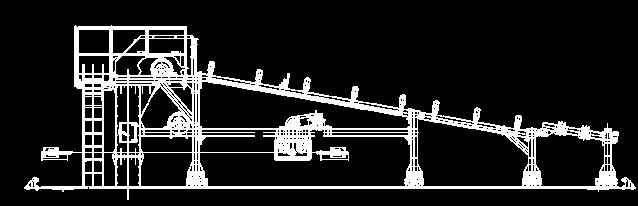

52 Przenośniki taśmowe B=650 z wózkiem zrzutowym Podstawowe dane techniczne Wyszczególnienie Oznaczenie Jednostka Wartość Wydajność Q t/h 60 Szerokość taśmy B mm 650 Prędkość taśmy przenośnika Vp m/s 1,1 Długość przenośnika L m 90,4 Nosiwo - - gips Prędkość jazdy wózka zrzutowego Vw m/min 13,2 Rozstaw szyn toru jezdnego wózka zrzutowego L mm 1200

53 ZAKŁAD PRZERÓBKI MECHANICZNEJ WĘGLA

54 ZAKŁAD PRZERÓBKI MECHANICZNEJ WĘGLA

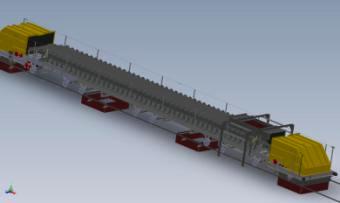

55 ZAKŁAD PRZERÓBKI MECHANICZNEJ WĘGLA SYSTEM PRZENOŚNIKÓW TAŚMOWYCH PRZENOŚNIKI CZŁONOWO PŁYTOWE PRZESIEWACZE WIBRACYJNE PODAJNIKI WIBRACYJNE KRUSZARKI DO WĘGLA SEPARATORY ELEKTROMAGNETYCZNE ZSUWNIE

56 Ltd. MECHANICAL PROCESSING OF COAL

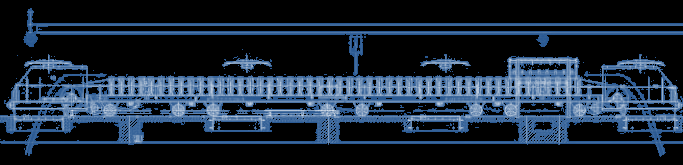

57 ZAKŁAD PRZERÓBKI MECHANICZNEJ WĘGLA PARAMETRY PRZENOŚNIKÓW Wydajność [t/h] Szerokość taśmy [mm] Prędkość taśmy [m/s] Długość (pozioma) [m] Kąt nachylenia przenośnika [º] ,59 1,59 0,44 1, ,00 2,00 61,8 61,8 8,0 12,5 36, ,5 516,39 114,9 29,2 12,15 12,15 6,00 14,00 11, ,735 14,23 0,00

58 UKŁAD NAWĘGLANIA ELEKTROCIEPŁOWNI Zakres prac: ŁADOWARKO-ZWAŁOWARKA ŁZKS WYGARNIACZE KOŁOWE WKH SEPARATOR ZANIECZYSZCZEŃ SYSTEM RPRZENOŚNIKÓW TAŚMOWYCH SEPARATOR ROLKOWY

59 UKŁAD NAWĘGLANIA ELEKTROCIEPŁOWNI SYSTEM RPRZENOŚNIKÓW TAŚMOWYCH

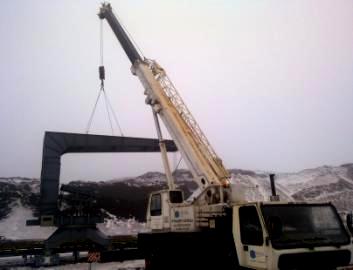

60 MONTAŻE NADZORY SZKOLENIE PRERSONELU USŁUGI INSPEKCYJNE
