PODZIAŁ PRZENOŚNIKÓW TAŚMOWYCH

Transkrypt

1 PRZENOŚNIKI DPT; DP PODZIAŁ PRZENOŚNIKÓW TAŚMOWYCH Przenośniki typu DPT Opis: Przenośniki mają ułożyskowanie bębna napędzającego ustawione na zewnątrz bębna, przekładnia jest zamocowana ruchomo na wale bębna albo za pomocą sprzęgła albo bezpośrednio na wale. Parametry: 3x 100kW do 4x 400kW, średnica bębna Ø 630mm, Ø 824mm, Ø 1024mm. Przenośniki typu DP Opis: Przenośniki mają ułożyskowanie bębna napędzającego wewnątrz bębna, przekładnia jest połączona z bębnem za pomocą sprzęgła. Parametry: 1x 30kW do 4x 90kW, średnica bębna Ø 400mm, Ø 630mm, Ø 824mm. Urządzenie napinające: - Urządzenie napinające obciążnikowe NZZ: Chodzi o obciążnikowe urządzenie napinające, które jest przeznaczone do lżejszych przenośników i miejsc, w których nie ma innego odpowiedniego źródła energii. - Urządzenie napinające pneumatyczne NZP - Urządzenie napinające elektrohydrauliczne NZEH dla największych szerokości i wydajności przenośników. Zasobniki taśmy: - Zasobnik taśmy 1 bębnowy ZPDPT1 - Zasobnik taśmy 2 bębnowy ZPDPT2 - Zasobnik taśmy 3 bębnowy ZPDPT3 - Zasobnik taśmy 1 bębnowy ZPDP1 Trasa przenośników taśmowych: - Lekkie typy - Średnie typy

2 Podstawowe schematy rozwiązania napędów przenośników taśmowych Napęd jednobębnowy z walcem pomocniczym Napęd dwubębnowy Napęd dwubębnowy z naciąganiem taśmy Napęd dwubębnowy z napędem stacji zwrotnej Napęd dwubębnowy z napinaniem wysięgnika Dwubębnowy napęd z napinanem, napędem stacji zwrotnej i z taśmą pomocniczą Dwubębnowy napęd dla bardzo długich przenośników (napęd stacji zwrotnej, walce wysięgnika i kilka napędów pomocniczych na trasie przenośnika)

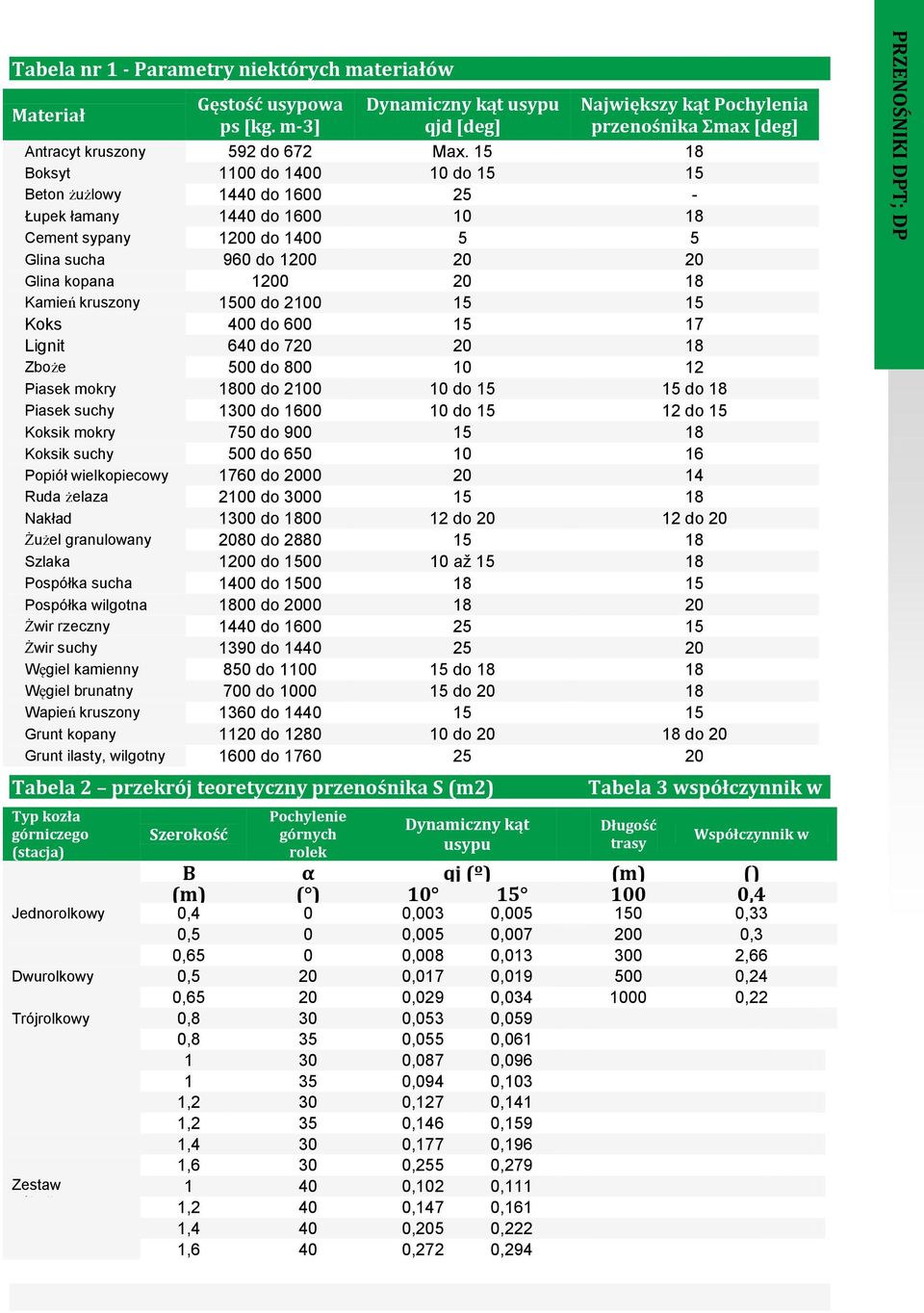

3 PRZENOŚNIKI DPT; DP Tabela nr 1 - Parametry niektórych materiałów Materiał Gęstość usypowa ps [kg. m-3] Dynamiczny kąt usypu qjd [deg] Największy kąt Pochylenia przenośnika Σmax [deg] Antracyt kruszony 592 do 672 Max Boksyt 1100 do do Beton żużlowy 1440 do Łupek łamany 1440 do Cement sypany 1200 do Glina sucha 960 do Glina kopana Kamień kruszony 1500 do Koks 400 do Lignit 640 do Zboże 500 do Piasek mokry 1800 do do do 18 Piasek suchy 1300 do do do 15 Koksik mokry 750 do Koksik suchy 500 do Popiół wielkopiecowy 1760 do Ruda żelaza 2100 do Nakład 1300 do do do 20 Żużel granulowany 2080 do Szlaka 1200 do až Pospółka sucha 1400 do Pospółka wilgotna 1800 do Żwir rzeczny 1440 do Żwir suchy 1390 do Węgiel kamienny 850 do do Węgiel brunatny 700 do do Wapień kruszony 1360 do Grunt kopany 1120 do do do 20 Grunt ilasty, wilgotny 1600 do Tabela 2 przekrój teoretyczny przenośnika S (m2) Typ kozła górniczego (stacja) Szerokość Pochylenie górnych rolek Dynamiczny kąt usypu Tabela 3 współczynnik w Długość trasy Współczynnik w B α qj (º) (m) () (m) ( ) ,4 Jednorolkowy 0,4 0 0,003 0, ,33 0,5 0 0,005 0, ,3 0,65 0 0,008 0, ,66 Dwurolkowy 0,5 20 0,017 0, ,24 0, ,029 0, ,22 Trójrolkowy 0,8 30 0,053 0,059 0,8 35 0,055 0, ,087 0, ,094 0,103 1,2 30 0,127 0,141 1,2 35 0,146 0,159 1,4 30 0,177 0,196 Zestaw trójrolkowy válečková 1,6 30 0,255 0, ,102 0,111 1,2 40 0,147 0,161 1,4 40 0,205 0,222 1,6 40 0,272 0,294

4 OBLICZENIE OBLICZENIE NIEZBĘDNEJ MOCY PRZENOŚNIKA (ORIENTACYJNE) To obliczenie służy tylko dla orientacji (niektóre wartości zostały zaokrąglone dla uproszczenia obliczeń), dla konkretnego przypadku prosimy zatelefonować do naszych specjalistów, którzy przygotują Państwu dokładne obliczenie. Podstawowe niezbędne dane: Transportowana ilość Q t/godz ( albo Qo ilość m3/godz.) Qo=Q/r*1000 Transportowany materiał nazwa Prędkość taśmy przenośnika v m/s dobieramy w zakresie (0,1 do 4 m/s) Kąt usypu ψdyn º patrz tab. 1 Gęstość usypowa materiału ρ kg/m3 patrz tab. 1 Szerokość przenośnika B m Kąt pochylenia górnych rolek α º Długość przenośnika L m Przewyższenie H m Obliczenie: A ) Określenie przewożonej ilości Teoretyczny transportowany profil S (m2) patrz tab. 2 Teoretyczna ilość objętościowo Qv = 2880 * S * w (m3/godz.) Teoretyczna ilość w tonach /godz. Qt = 2,88 * S * v * p (t/godz.) Qv (m3/godz.) Qt (t/godz.) Dla ilości teoretycznej obowiązuje to, że musi być większa albo równa wielkości wymaganej Q, ewentualnie Qo. Do dalszych obliczeń wykorzystujemy wartość Qt albo Q (wartość Q tylko w przypadku, jeżeli rzeczywista ilość NIGDY nie przekroczy tej wartości (trzeba uwzględniać zatrzymanie albo awarię przenośnika taśmowego). Nową wartość oznaczamy Qts (t/godz.). Dla wybranej prędkości i materiału (czysty węgiel, ruda żelaza, żwir, ) maksymalne ilości są podane w tabeli (4). B) Sprawdzenie maksymalnego kąta Kąt przenośnika ß = arctg (H/L). Kąt ß dla taśmy gładkiej nie może przekroczyć wartości Σmax z tabeli nr1. C) Obliczenie siły niezbędnej do pokonania oporów przy długości trasy przekraczającej 80 m Siła do pokonania oporów Fc (N). W - współczynnik długości taśmy i oporów, patrz tab. 3. Fc = 9,81 * w * L*(Qts / 3,6 / v + 10) * cos (ß) + 2,72 * H * Qts / v (N) D) Obliczenie niezbędnej mocy napędu dla przenośnika przy długości trasy przekraczającej 80 m Całkowita niezbędna moc P (kw) Fc * v P = (kw) 850

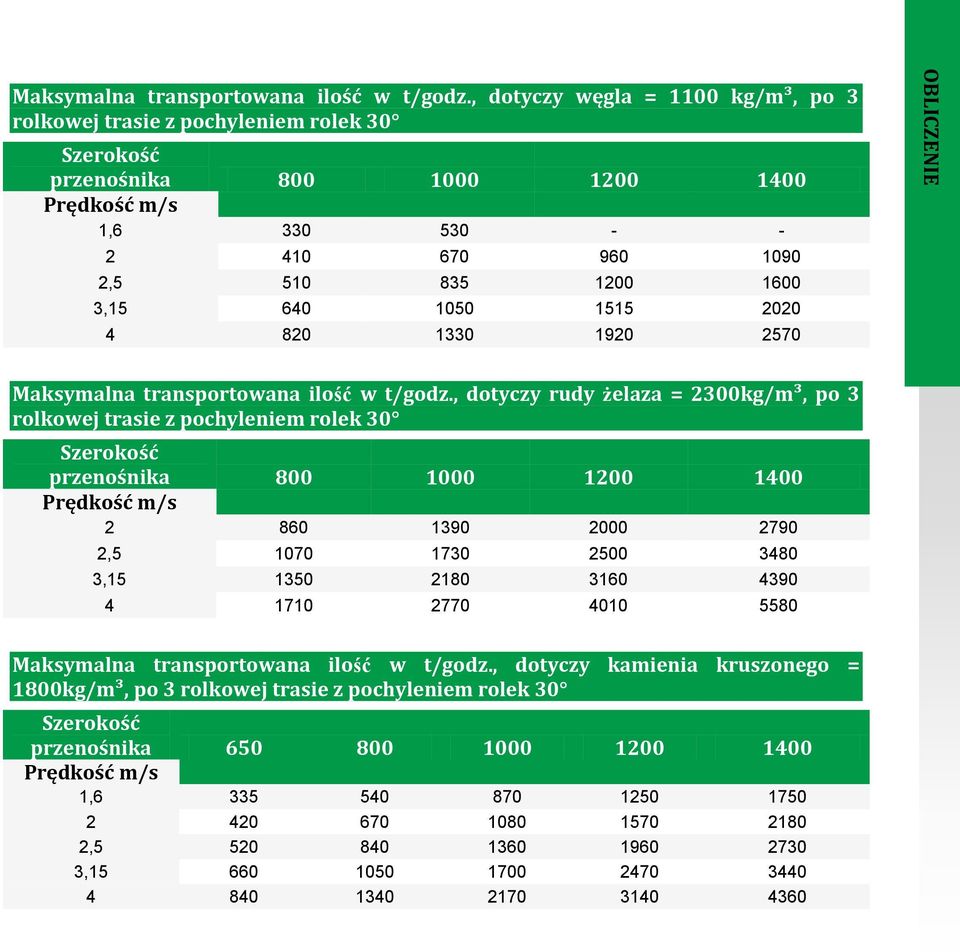

5 OBLICZENIE Maksymalna transportowana ilość w t/godz., dotyczy węgla = 1100 kg/m³, po 3 rolkowej trasie z pochyleniem rolek 30 Szerokość przenośnika Prędkość m/s 1, , , Maksymalna transportowana ilość w t/godz., dotyczy rudy żelaza = 2300kg/m³, po 3 rolkowej trasie z pochyleniem rolek 30 Szerokość przenośnika Prędkość m/s , , Maksymalna transportowana ilość w t/godz., dotyczy kamienia kruszonego = 1800kg/m³, po 3 rolkowej trasie z pochyleniem rolek 30 Szerokość przenośnika Prędkość m/s 1, , ,

6 PRZENOŚNIKI DPT PRZENOŚNIKI TYPU DPT Bardzo wydajne przenośniki taśmowe o mocy do 4x400kW.*1 Przenośniki są wyposażone w bębny z warstwą ceramiczną albo z ogumowaniem. Silniki przenośników mogą być chłodzone powietrzem albo wodą. Przekładnie są chłodzone wodą, w przypadku takiego wymagania można je dostarczyć w wersji chłodzonej powietrzem, ale tylko do mocy 250kW ( TypK2SH450). Przenośniki są standardowo wyposażone w elektrohydrauliczne urządzenie napinające, które można zastąpić napinaczem pneumatycznym. Na zamówienie klienta dostarczamy również zasobnik taśmy przystosowany do danego przenośnika. Te przenośniki są przeznaczone do pracy, jako przede wszystkim stabilny transport urobku po zalecanym typie trasy z zachowaniem wymiarów zabudowy. Do wydobycia na odpowiednim poziomie zalecamy większe długości elementów trasy i zasobnik taśmy o pojemności 100m zapasu. Standardowo przenośniki są wyposażone urządzeniem zabezpieczającym przed pracą wstecz. Przenośniki można eksploatować przy pochyleniu do +15 i 12. Prędkość transportowa dostarczanych przenośników wynosi 2,5 do 4 m/s. *1 W przypadku niedostatecznej mocy przenośniki można wyposażyć we wbudowany napęd pośredni albo wstawione odcinki taśmy, patrz schemat podstawowy. Przenośniki są wyposażone w czujniki do mierzenia temperatury bębnów napędzających, bębna napinającego i głowicy wysypowej. Ponadto na zamówienie klienta przenośnik można doposażyć czujnikami do kontroli obrotów stacji napinającej, obciążenia bębnów, temperatury przekładni i silników, przesunięcia taśmy i inne. DPT 1200W - 2X250kW

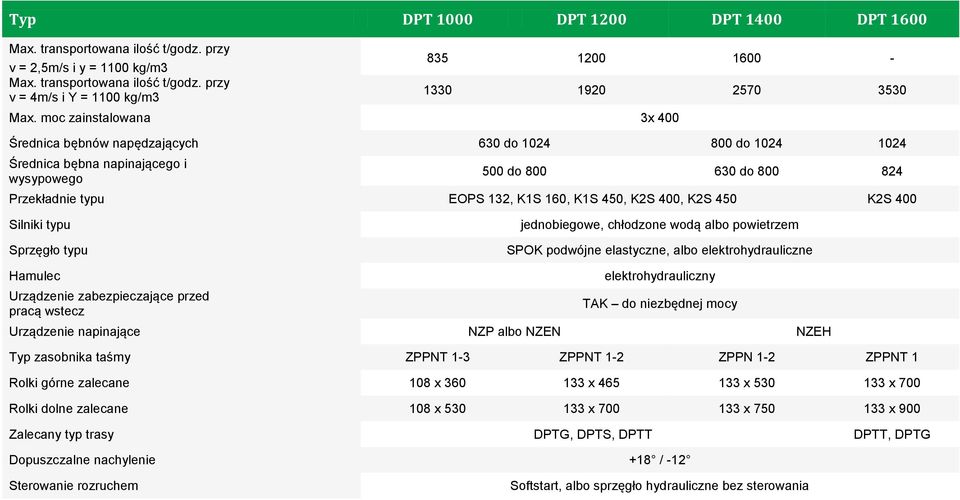

7 Typ DPT 1000 DPT 1200 DPT 1400 DPT 1600 Max. transportowana ilość t/godz. przy v = 2,5m/s i y = 1100 kg/m3 Max. transportowana ilość t/godz. przy v = 4m/s i Y = 1100 kg/m Max. moc zainstalowana 3x 400 Średnica bębnów napędzających 630 do do Średnica bębna napinającego i wysypowego 500 do do Przekładnie typu EOPS 132, K1S 160, K1S 450, K2S 400, K2S 450 K2S 400 Silniki typu Sprzęgło typu jednobiegowe, chłodzone wodą albo powietrzem SPOK podwójne elastyczne, albo elektrohydrauliczne Hamulec Urządzenie zabezpieczające przed pracą wstecz elektrohydrauliczny TAK do niezbędnej mocy Urządzenie napinające NZP albo NZEN NZEH Typ zasobnika taśmy ZPPNT 1-3 ZPPNT 1-2 ZPPN 1-2 ZPPNT 1 Rolki górne zalecane 108 x x x x 700 Rolki dolne zalecane 108 x x x x 900 Zalecany typ trasy DPTG, DPTS, DPTT DPTT, DPTG Dopuszczalne nachylenie +18 / -12 Sterowanie rozruchem Softstart, albo sprzęgło hydrauliczne bez sterowania

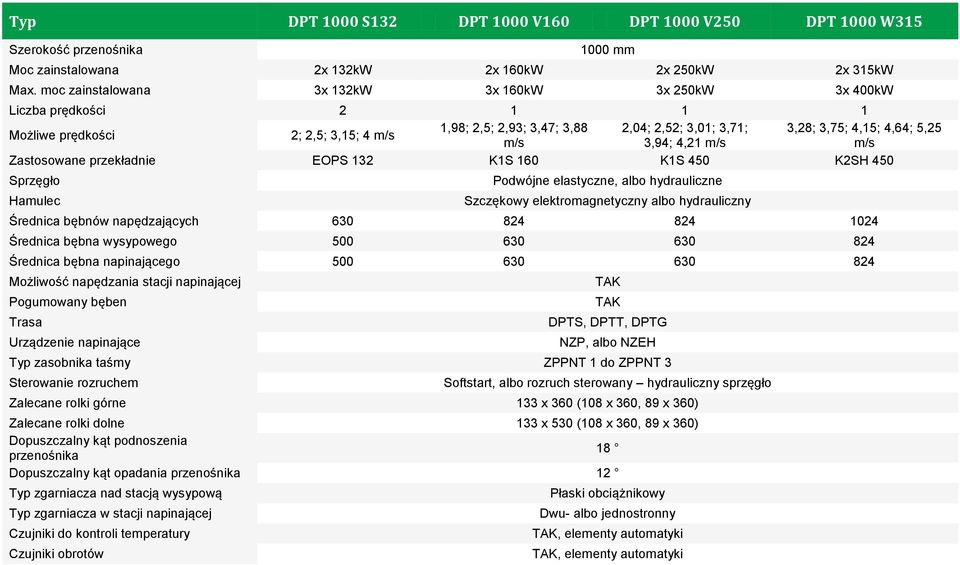

8 Typ DPT 1000 S132 DPT 1000 V160 DPT 1000 V250 DPT 1000 W315 Szerokość przenośnika 1000 mm Moc zainstalowana 2x 132kW 2x 160kW 2x 250kW 2x 315kW Max. moc zainstalowana 3x 132kW 3x 160kW 3x 250kW 3x 400kW Liczba prędkości ,98; 2,5; 2,93; 3,47; 3,88 2,04; 2,52; 3,01; 3,71; 3,28; 3,75; 4,15; 4,64; 5,25 Możliwe prędkości 2; 2,5; 3,15; 4 m/s m/s 3,94; 4,21 m/s m/s Zastosowane przekładnie EOPS 132 K1S 160 K1S 450 K2SH 450 Sprzęgło Hamulec Podwójne elastyczne, albo hydrauliczne Szczękowy elektromagnetyczny albo hydrauliczny Średnica bębnów napędzających Średnica bębna wysypowego Średnica bębna napinającego Możliwość napędzania stacji napinającej Pogumowany bęben Trasa Urządzenie napinające TAK TAK DPTS, DPTT, DPTG NZP, albo NZEH Typ zasobnika taśmy ZPPNT 1 do ZPPNT 3 Sterowanie rozruchem Softstart, albo rozruch sterowany hydrauliczny sprzęgło Zalecane rolki górne 133 x 360 (108 x 360, 89 x 360) Zalecane rolki dolne 133 x 530 (108 x 360, 89 x 360) Dopuszczalny kąt podnoszenia przenośnika 18 Dopuszczalny kąt opadania przenośnika 12 Typ zgarniacza nad stacją wysypową Typ zgarniacza w stacji napinającej Czujniki do kontroli temperatury Czujniki obrotów Płaski obciążnikowy Dwu- albo jednostronny TAK, elementy automatyki TAK, elementy automatyki

9 Typ DPT 1200 S132 DPT 1200 V160 DPT 1200 W250 DPT 1200 W315 DPT 1200 W400 Szerokość przenośnika 1200 mm Moc zainstalowana 2x 132 kw 2x 160kW 2x 250kW 2x 315kW 2x 400kW Max. moc zainstalowana 3x 132 kw 3x 160kW 3x 250kW 3x 315kW 3x 400kW Liczba prędkości Możliwe prędkości m/s 2; 2,5; 3,15 2; 2,5; 3; 3,5; 2,5; 3,15; 3,75; 2,81; 3,15; 3,28; 3,75; 4,15; 3,88 4,15 4,29 3,28; 3,75; 4,15; 4,64 Zastosowane przekładnie EOPS 132 K1S 160 K1SH 450 K2SH 400 K2SH 450, K2SF 450 Sprzęgło Elastyczne podwójne, albo hydrauliczne Hamulec Szczękowy elektromagnetyczny albo hydrauliczny Średnica bębnów napędzających Średnica bębna wysypowego Średnica bębna napinającego Możliwość napędzania stacji napinającej TAK Pogumowany bęben TAK Trasa DPTS, DPTT, DPTG Urządzenie napinające NZP, albo NZEH Typ zasobnik taśmy ZPPNT 1 do ZPPNT 2 Sterowanie rozruchem Softstart, albo rozruch sterowany hydrauliczny sprzęgło Zalecane rolki górne 133 x 465 (108 x 465, 159 x 465) Zalecane rolki dolne 133 x 700 (108 x 700, 159 x 700) Dopuszczalny kąt podnoszenia przenośnika 18 Dopuszczalny kąt opadania przenośnika 12 Typ zgarniacza nad stacją wysypową Płaski obciążnikowy, albo sprężynowy Typ zgarniacza w stacji napinającej Jedno-lub dwustronny obciążnikowy albo sprężynowy Czujniki do kontroli temperatury TAK, elementy automatyki Czujniki obrotów TAK, elementy automatyki

10 NAPĘD DPT 1000V 2 x 160W Dla przekładni kątowych

11 DPT 1000W 2 x 250kw

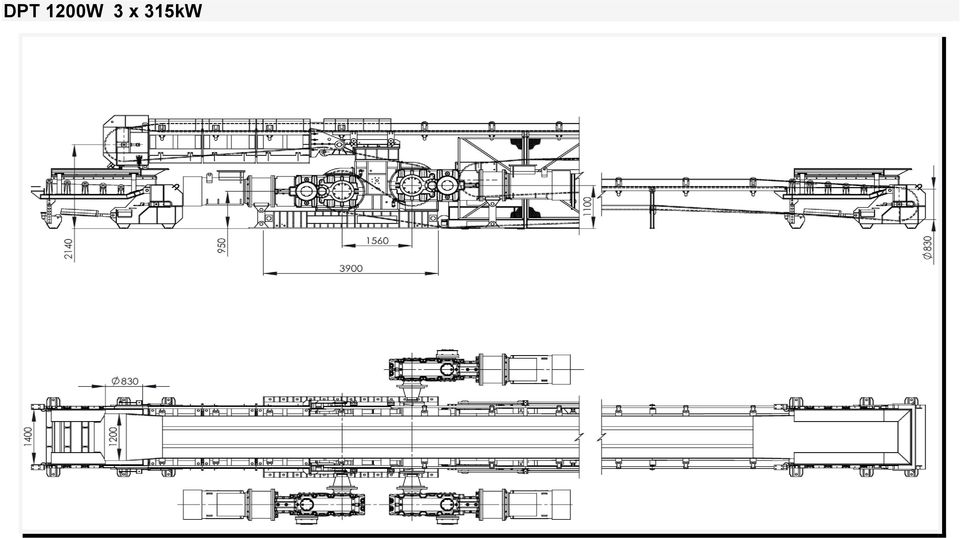

12 DPT 1200W 3 x 315kW

13 STACJA PRZESYPOWA I STACJA ZWROTNA DPT 1200W

14 WYSIĘGNIK I BĘBEN WYSIĘGNIKOWY DPT 1200W

15 Typ DPT 1400 V160 DPT 1400 V200 DPT 1400 W250 DPT 1400 W315 DPT 1400 W400 Szerokość przenośnika 1400 mm Moc zainstalowana 2x 160kW 2x 200kW 2x 250kW 2x 315kW 2x 400kW Max. moc zainstalowana 3x 160kW 3x 200kW 4x 250kW 4x 315kW 3x 400kW Liczba prędkości Możliwe prędkości 1,5; 2; 2,32; 2,75; 3 2,5; 3,15; 3,75; 4,15 m/ 2,5; 2,81; 3; 3,15; 3,28; 3,28; 3,75; 4,15; 4,64 2; 2,5; 3; 3,71; 4 m/s m/ s s 3,75; 4,15; 4,29 m/s m/ s Zastosowane przekładnie K1S 160 K1S 450 F, K1SH 450 K2SH 400, K2SF 400 K2SH 450, K2SF 450 Sprzęgło Elastyczne podwójne, albo hydrauliczny Hamulec Szczękowy elektromagnetyczny albo hydrauliczny Średnica bębnów napędzających Średnica bębna wysypowego Średnica bębna napinającego Możliwość napędzania stacji napinającej TAK Pogumowany bęben TAK Trasa Z oferowanych tras Urządzenie napinające NZP albo NZEH Typ zasobnik taśmy ZPPNT 1, ZPPNT 2 Sterowanie rozruchem Softstart, albo sprzęgło hydrauliczne bez sterowania Zalecane rolki górne 133 x 530, 159 x 530 Zalecane rolki dolne 133 x 750, 159 x 750 Dopuszczalny kąt podnoszenia przenośnika 18 Dopuszczalny kąt opadania przenośnika 12 Typ zgarniacza nad stacją wysypową Płaski obciążnikowy, albo sprężynowy Typ zgarniacza w stacji napinającej Jedno-lub dwustronny obciążnikowy albo sprężynowy Czujniki do kontroli temperatury TAK, elementy automatyki Czujniki obrotów TAK, elementy automatyki

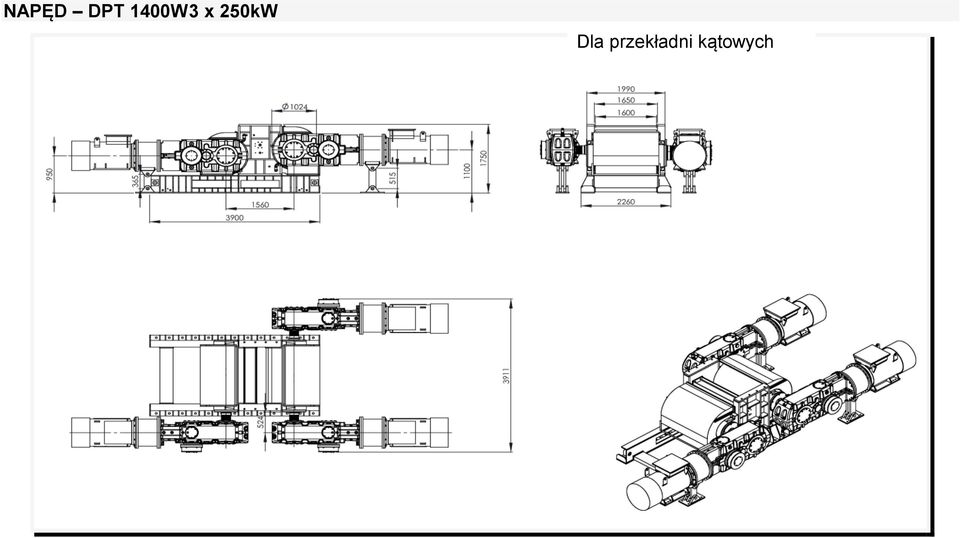

16 NAPĘD DPT 1400W 3 x 250kW Dla przekładni kątowych

17 PRZENOŚNIKI DPT PRZENOŚNIK TAŚMOWY DPT 1600 Przenośnik taśmowy o mocy do 5x500 kw. W skład standardowego wyposażenia przenośników wchodzą bębny napędowe o średnicy 1024 mm pokryte warstwą ceramiczną. Silniki i skrzynie biegów przenośników chłodzone są wodą. Przenośniki są standardowo wyposażone w elektryczne urządzenia naciągające. Na życzenie klienta dostarczamy również zasobnik pasa przeznaczony dla danego przenośnika. Przenośniki służą przede wszystkim do centralnego wywożenia materiału z przodka. Typ linii uzgadniany jest z klientem. Do wyżej wymienionych zastosowań zalecamy wykorzystanie dłuższych elementów linii i zasobnik pasa na 400 metrów powłoki pasa. Przenośniki można eksploatować przy nachyleniu od +18 do 12, jednak każdy przenośnik musi posiadać dodatkowe wyposażenie umożliwiające pracę przy danym nachyleniu. Prędkość robocza przenośników wynosi od 3,15 do 4,0 m/s. Schemat: Parametry techniczne: Długość przenośnika Szerokość pasa Wydajność transportu Szybkość transportu Zastosowana moc Napięcie Średnica bębna napędowego ponad 3500 m 1600 mm 3000 t/godz. 3,15 m/s 5x500 kw 1000 V 1024 mm

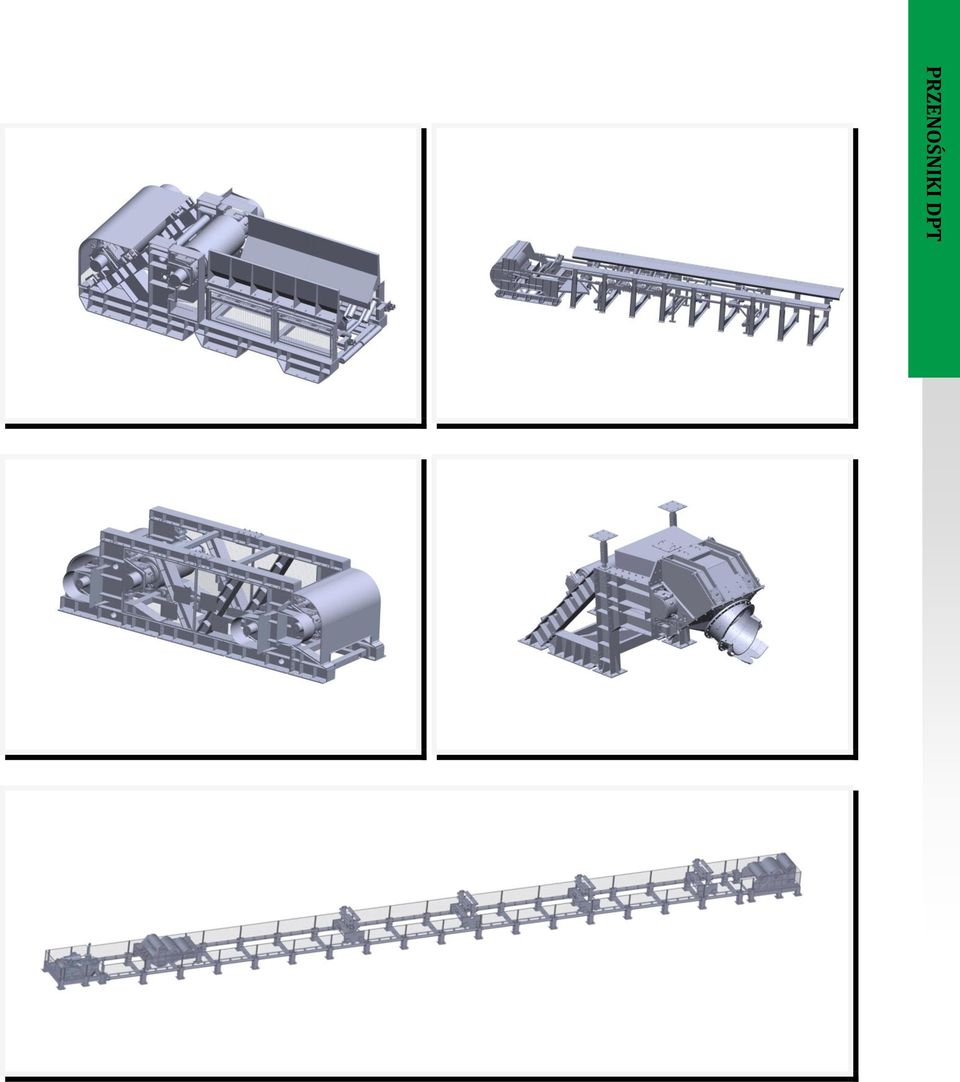

18 PRZENOŚNIKI DPT

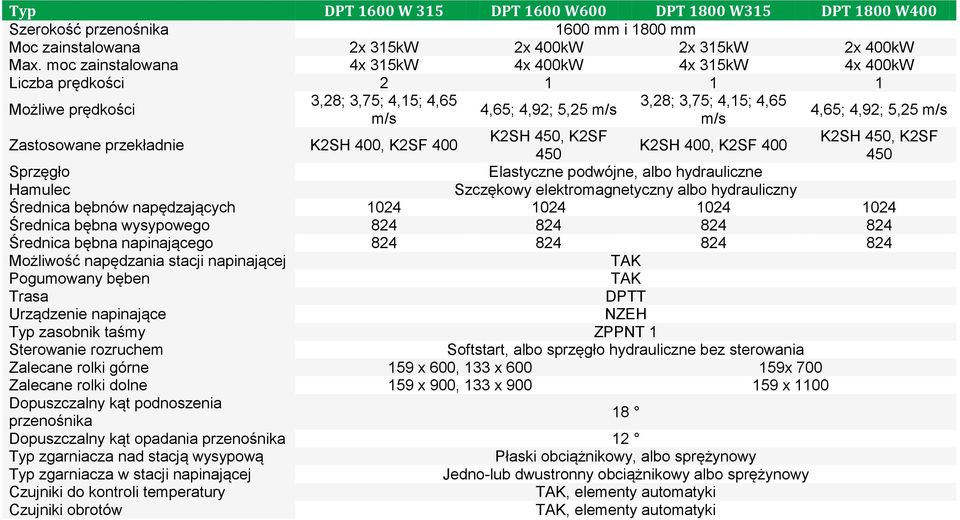

19 Typ DPT 1600 W 315 DPT 1600 W600 DPT 1800 W315 DPT 1800 W400 Szerokość przenośnika 1600 mm i 1800 mm Moc zainstalowana 2x 315kW 2x 400kW 2x 315kW 2x 400kW Max. moc zainstalowana 4x 315kW 4x 400kW 4x 315kW 4x 400kW Liczba prędkości Możliwe prędkości 3,28; 3,75; 4,15; 4,65 3,28; 3,75; 4,15; 4,65 4,65; 4,92; 5,25 m/s m/s m/s 4,65; 4,92; 5,25 m/s Zastosowane przekładnie K2SH 400, K2SF 400 K2SH 450, K2SF K2SH 450, K2SF K2SH 400, K2SF Sprzęgło Elastyczne podwójne, albo hydrauliczne Hamulec Szczękowy elektromagnetyczny albo hydrauliczny Średnica bębnów napędzających Średnica bębna wysypowego Średnica bębna napinającego Możliwość napędzania stacji napinającej TAK Pogumowany bęben TAK Trasa DPTT Urządzenie napinające NZEH Typ zasobnik taśmy ZPPNT 1 Sterowanie rozruchem Softstart, albo sprzęgło hydrauliczne bez sterowania Zalecane rolki górne 159 x 600, 133 x x 700 Zalecane rolki dolne 159 x 900, 133 x x 1100 Dopuszczalny kąt podnoszenia przenośnika 18 Dopuszczalny kąt opadania przenośnika 12 Typ zgarniacza nad stacją wysypową Płaski obciążnikowy, albo sprężynowy Typ zgarniacza w stacji napinającej Jedno-lub dwustronny obciążnikowy albo sprężynowy Czujniki do kontroli temperatury TAK, elementy automatyki Czujniki obrotów TAK, elementy automatyki

20 PRZENOŚNIKI DP PRZENOŚNIKI TYPU DP Średnie przenośniki taśmowe do mocy maksymalnej 3x 90kW. Przenośniki są dostosowane szczególnie do tras przy wydobyciu tymczasowym (do 1 do 2 lat) i to limituje ich prosty montaż i demontaż oraz małe wymiary stacji napędzających. Bębny stacji napędzających mają średnice od 400mm ( c ) przez 630mm ( s ), do średnicy 800mm ( v ). Są w całości metalowe albo mogą być pogumowane a na zamówienie klienta również wyposażone w powłoki ceramiczne zapewniające lepszy współczynnik tarcia między bębnem a powierzchnią taśmy. Napinanie przenośnika zależnie od jego długości odbywa się albo mechanicznie albo stosuje się stację napinającą z mechanicznym napinaniem albo wykorzystuje się napinanie obciążnikowe, elektrohydrauliczne albo powietrzne. Przenośniki mogą być uzupełnione o zasobniki taśmy. Przenośniki można użytkować przy pochyleniu do ±15, mają natomiast standardowo hamulce elektromagnetyczne albo elektrohydrauliczne. Standardowo jest dostarczany 1 hamulec. Prędkość transportowa przenośników wynosi 1,6 do 3,15m/s zależnie od konkretnych wymagań i przeznaczenia. Przekładnie są chłodzone powietrzem i mają dwie prędkości, silniki są również chłodzone powietrzem. Przenośniki są wyposażone w czujniki do pomiaru temperatury bębnów stacji napędzających. Ponadto na zamówienie klienta można przenośniki doposażyć w czujniki temperatury bębna napinającego i wysypowego, układ do kontroli przesunięcia taśmy, przekroczenia naciągu taśmy, obrotów stacji napinającej i inne. Przenośniki można stosować tylko z przyciskami do rozruchu i zatrzymania, standardowo oferujemy też automatykę pracy przenośnika taśmowego elektrycznego albo pneumatycznego (patrz dalej).

21 PRZENOŚNIKI DP Typ DP 800 DP 1000 DP 1200 DP 1400 Max. transportowana ilość przy prędkości 2,5 m/s, dla węgla Max. transportowana ilość przy prędkości 4 m/s, dla węgla 510 t/godz. 835 t/godz t/godz t/hod 820 t/godz t/godz t/godz t/hod Max. moc zainstalowana 2x 55kW 3x 90kW 3x 90kW 4x 90kW Średnica bębnów 400mm i 400, 630 i 630mm i napędzających 630mm 800mm 800mm 800mm Średnica bębna napinającego 500 i 315mm 315 i 500mm i bębna wysypowego 630mm 630mm Typ przekładni RCV 30, PCE 55 SE PCE 55 SE, EOPS 75P, EOPS 75K EOPS 75P, EOPS 75K EOPS 75P, EOPS 75K Typ sprzęgła Elastyczne podwójne Hamulec Szczękowy Blokada ruchu wstecz Można dostarczyć Naprężanie TAK Zasobnik taśmy TAK Rolki górne 89 x x x x 530 Rolki dolne 89 x x x x 750 Typ trasy DPTL 800 DPTL 1000 DPTS 1200 DPTS 1400 Dopuszczalne nachylenie +18 / -12

22 Przenośnik typu DP 800 Typ przenośnika DP 800 C 30 DP 800 C 2x30 DP 800 S 2x55 Transportowana ilość węgla 510 t/godz. 640 t/hod Długość przenośnika 150 m 300 m 500 m Szerokość taśmy transportowej 800 mm Moc zainstalowana 1x 30kW 2x 30kW 2x 55kW Dopuszczalna max. moc przenoszona 1x 30kW 2x 30kW 2x 55kW Liczba prędkości 2 Prędkość taśmy 1,25 m/s-2,5 m/s 1,6 m/s-3,15 m/s Przekładnia typu RBV 30, PCE 30 SI PCE55SE Sprzęgło typu elastyczne Hamulec typu szczękowy elektromechaniczny Liczba bębnów napędzających (standardowo) 1 2 Średnica bębnów napędzających 400 mm 630 mm Średnica bębna wysypowego 315 mm 315 mm (albo 500 mm) Średnica bębna napinającego 315 mm 315 mm (albo 500 mm) Możliwość napędu stacji napinającej Nie Trasa wykonanie lekkie standard (można dobrać dowolny typ z wykazu tras) Odległość górnych podpór 1150 mm (albo 1500 mm) Odległość dolnych podpór 2300 mm (albo 3000 mm) Długość elementów nośnych 2300 mm (albo 3000 mm) Możliwość użycia liny Nie Tak Średnica / długość rolek górnych 89 x 290 Średnica / długość rolek dolnych 89 x 450 Inne możliwe średnice rolek 108 mm albo 133 mm Dopuszczalny kąt podnoszenia przenośnika (bez urządzeń dodatkowych) Dopuszczalny kąt opadania przenośnika (bez urządzeń dodatkowych) Możliwość zastosowania urządzenia napinającego zależnie od wymagań i miejsca: obciążnikowe, elektromechaniczne, pneumatyczne

23 PRZENOŚNIK TAŚMOWY DP 800 C ZGARNIACZ TAŚMY ZKRAPIENIE DŁUGOŚĆ PRZENOŚNIKA (DO 300M BEZ URZĄDZENIA NAPINAJĄCEGO, DO 500M Z URZĄDZENIEM NAPINAJĄCYM) PRZETWORNA TABLICA TELESKOPICZNY CZŁON PRZEJŚCIOWY GŁOWICA WYSYPNA AUTOMATYKA MJM WYSIĘGNIK OBUDOWA PODWIESZOWYCH URZĄDZENIE PRZECIWPOZAROWE ELEKTRO MAGNET HAMULEC PRZEKŁADNIA PCE 30 SE ELASTYCZNE ALBO HYDRAULICZNE SPRZȨGŁO STAJCA TRASA TAŚMA PRZESYPOWA PRZENOŚNIKOWA STACJA ZWROTNA

24 Przenośnik typ DP 1000 Typ przenośnika DP 1000 C 30 DP 1000 S 55 1 DP 1000 S 55 DP 1000 S 75 DP 1000 V 90 Transportowana ilość (max.) max t/godz. przy = 1100 kg/m3 i 3,15 m/s Długość przenośnika (max.) 150 m 250 m 500 m 750 m 1500 m Szerokość taśmy transportowej 1000 mm Moc zainstalowana 2x 30kW 1x 55kW 2x 55kW 2x 75kW 2x 90kW Dopuszczalna max. moc przenoszona 2x 30kW 1x 55kW 2x 55kW 3x 75kW 3x 90kW Liczba prędkości 2 Prędkość taśmy 1,6 do 2,5 m/s 1,6 do 3,15 m/s 2 až 3,15 m/s Przekładnia typu RBV 30 PCE 55 SE PCE 55 SE, EOPS 75 P EOPS 75 K Sprzęgło typ Elastyczne Elastyczne podwójne Hamulec typ Szczękowy Szczękowy elektromechaniczny albo elektro-hydrauliczny Liczba bębnów napędzających (standardowo) Średnica bębnów napędzających 400 mm 630 mm 800 mm Średnica bębna wysypowego 315 mm 315 mm 500 mm 500 albo 630 mm 630 mm Średnica bębna napinającego 315 mm 315 mm 500 mm 500 albo 630 mm 630 mm Możliwość napędu stacji napinającej Ne Tak Trasa Według wyboru z oferowanych tras (podane są standardowo dostarczane trasy Odległość górnych podpór 1150 mm albo 1500 mm 1000 mm Odległość dolnych podpór 2300 mm albo 3000 mm 3000 mm Długość elementów nośnych 2300 mm albo 3000 mm 3000 mm Możliwość użycia liny Nie Nie Tak Średnica / długość rolek górnych 89 x x x 360 Średnica / długość rolek dolnych 89 x x 530 Inne możliwe średnice rolek średnica 108 mm, albo 133 mm 133 mm Dopuszczalny kąt podnoszenia przenośnika (bez urządzeń dodatkowych) + 18 Dopuszczalny kąt opadania przenośnika (bez urządzeń dodatkowych) Możliwość zastosowania urządzenia napinającego zależnie od wymagań i miejsca: obciążnikowe, elektromechaniczne, pneumatyczne

25 PRZENOŚNIK TAŚMOWY DP 1000 S ZGARNIACZ TAŚMY ZKRAPIENIE DŁUGOŚĆ PRZENOŚNIKA (DO 300M BEZ URZĄDZENIA NAPINAJĄCEGO, DO 500M Z URZĄDZENIEM NAPINAJĄCYM) PRZETWORNA TABLICA TELESKOPICZNY CZŁON PRZEJŚCIOWY GŁOWICA WYSYPNA AUTOMATYKA MJM WYSIĘGNIK OBUDOWA PODWIESZOWYCH URZĄDZENIE PRZECIWPOZAROWE ELEKTRO MAGNET HAMULEC PRZEKŁADNIA PCE 30 SE ELASTYCZNE ALBO HYDRAULICZNE SPRZȨGŁO STAJCA TRASA TAŚMA PRZESYPOWA PRZENOŚNIKOWA STACJA ZWROTNA

26 Przenośnik typu DP 1200 Typ przenośnika DP 1200 S 75 K DP 1200 S 90 K DP 1200 V 90 K Transportowana ilość (max.), dla węgla do 1515 t/godz. przy prędkości 3,15 m/s Długość przenośnika (max.) 1000 m 1500 m 1500 m Szerokość taśmy transportowej 1200 mm Moc zainstalowana 2x 75kW 2x 90kW 2x 90kW Dopuszczalna max. moc przenoszona 3x 75kW 3x 90kW 3x 90kW Liczba prędkości Prędkość taśmy 1,6 m/s-3,15 m/s 2 m/s-3,15 m/s 1,6 m/s-3,15 m/s Przekładnia typu EOPS 75 K albo PKO 75 EOPS 75 K Sprzęgło typu Elastyczne podwójne Hamulec typu Elektromechaniczny albo elektro-hydrauliczny Liczba bębnów napędzających (standardowo) 2 Średnica bębnów napędzających 630 mm 800 mm Średnica bębna wysypowego 500 mm (albo 630 mm) 630 mm Średnica bębna napinającego 500 mm (albo 630 mm) 630 mm Możliwość napędu stacji napinającej Tak Trasa Zgodnie z wyborem z oferowanych tras (podane są standardowo dostarczane trasy) Odległość górnych podpór 1500 mm Odległość dolnych podpór 3000 mm Długość elementów nośnych 3000 mm Możliwość użycia liny Tak Średnica / długość rolek górnych 108 x 465 Średnica / długość rolek dolnych 108 x 700 Inne możliwe średnice rolek 133 Dopuszczalny kąt podnoszenia przenośnika (bez urządzeń dodatkowych) + 18 Dopuszczalny kąt opadania przenośnika (bez urządzeń dodatkowych) -12 Możliwość zastosowania urządzenia napinającego Zależnie od wymagań i miejsca: obciążnikowe, elektromechaniczne, pneumatyczne

27 PRZENOŚNIK TAŚMOWY DP 1200 S - 75 K ZGARNIACZ TAŚMY ZKRAPIENIE DŁUGOŚĆ PRZENOŚNIKA (DO 300M BEZ URZĄDZENIA NAPINAJĄCEGO, DO 500M Z URZĄDZENIEM NAPINAJĄCYM) PRZETWORNA TABLICA TELESKOPICZNY CZŁON PRZEJŚCIOWY GŁOWICA WYSYPNA AUTOMATYKA MJM WYSIĘGNIK OBUDOWA PODWIESZOWYCH URZĄDZENIE PRZECIWPOZAROWE ELEKTRO MAGNET HAMULEC PRZEKŁADNIA PCE 30 SE ELASTYCZNE ALBO HYDRAULICZNE SPRZȨGŁO STAJCA TRASA TAŚMA PRZESYPOWA PRZENOŚNIKOWA STACJA ZWROTNA

28 PRZENOŚNIK TAŚMOWY DP 1200 V - 75 K TELESKOPICZNY WYSIĘGNIK PODSTAWA WYMIENNA KRĄŻNIK BOCZNY ZGARNIACZ CZUJNIK TERMICZNY BĘBEN ZSYPOWY BĘBEN NAPĘDOWY URZADZENIE PRZECIWPOŹAROWE PRZEKŁADNIA SPRZȨGLO SILNIK TAŚMA

29 Przenośnik typu DP 1400 Typ przenośniku DP 1400 V 90 K Transportowana ilość (max.), dla węgla 2020 t/godz. przy prędkości 4 m/s Długość przenośnika (max.) 1300 m Szerokość taśmy transportowej 1400 mm Moc zainstalowana 2x 90kW Dopuszczalna max. moc przenoszona 4x 90kW Liczba prędkości 2 Prędkość taśmy 1,6 m/s 4 m/s Przekładnia typu EOPS 75 K Sprzęgło typu Elastyczne podwójne albo hydrauliczny Hamulec typu Elektromechaniczny albo elektro-hydrauliczny Liczba bębnów napędzających (standardowo) 2 Średnica bębnów napędzających 800 mm Średnica bębna wysypowego 630 mm Średnica bębna napinającego 630 mm Możliwość napędu stacji napinającej Tak Trasa Zgodnie z wyborem z oferowanych tras (podane są standardowo dodávané tratě) Odległość górnych podpór 1500 mm Odległość dolnych podpór 3000 mm Długość elementów nośnych 3000 mm Możliwość użycia liny Tak Średnica / długość rolek górnych 108 x 530 Średnica / długość rolek dolnych 108 x 750 Inne możliwe średnice rolek 133 Dopuszczalny kąt podnoszenia przenośnika (bez urządzeń dodatkowych) + 18 Dopuszczalny kąt opadania przenośnika (bez urządzeń dodatkowych) -12 Możliwość zastosowania urządzenia napinającego Zależnie od wymagań i miejsca: obciążnikowe, elektromechaniczne, pneumatyczne

30 PRZENOŚNIK TAŚMOWY DP 1400 V - 75 K TELESKOPICZNY WYSIĘGNIK PODSTAWA WYMIENNA KRĄŻNIK BOCZNY ZGARNIACZ CZUJNIK TERMICZNY BĘBEN ZSYPOWY BĘBEN NAPĘDOWY URZADZENIE PRZECIWPOŹAROWE PRZEKŁADNIA SPRZȨGLO SILNIK TAŚMA

31 URZĄDZENIE NAPINAJĄCE - NZZ OBCIĄŻNIKOWE URZĄDZENIE NAPINAJĄCE NZZ Jest przeznaczone do napinana przenośników typu DP. Chodzi o urządzenie napinające, w którym siła napinająca powstaje bezpośrednio (albo przez rolkę) od ciężaru obciążników. Urządzenie jest bardzo proste i nie wymaga żadnej dostawy energii, ani sterowania. Urządzenie jest konstrukcyjnie przystosowane do użycia w kopalniach głębinowych zagrożonych wybuchem. Stosuje się do następujących przenośników: Typ urządzenia napinającego NZZ 315 NZZ 500 NZZ 630 Średnica bębnów Ø 315 mm Ø 500 mm Ø 630 mm Długość urządzenia 2 do 4 m Szerokość taśmy 800 mm 1200 do 800 mm 1400 mm Przeznaczone do przenośników DP 1200 DP 800 DP 1400

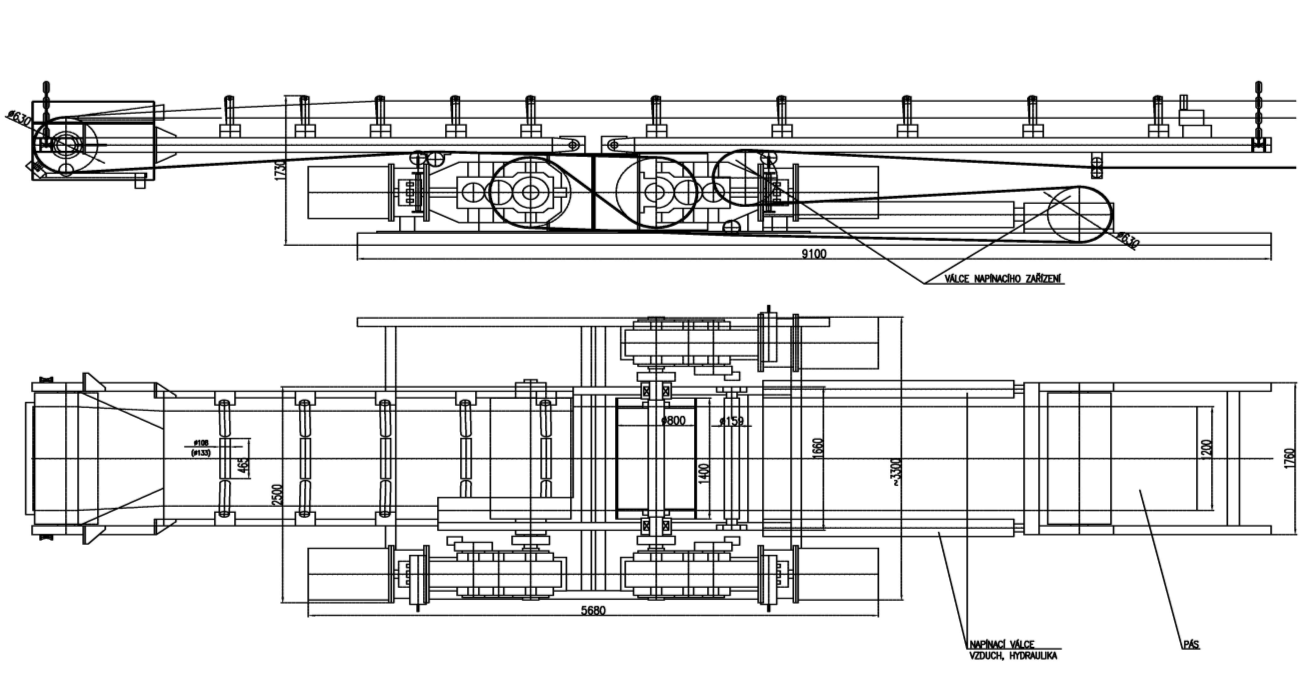

32 URZĄDZENIE NAPINAJĄCE - NZP URZĄDZENIE NAPINAJĄCE NZP Pneumatyczne urządzenie napinające do przenośników typu DPT. Siłę napinającą wytwarzają dwa siłowniki pneumatyczne. Urządzenie jest podłączone bezpośrednio do stacji napędzającej. Parametry techniczne: Typ urządzenia napinającego NZP 500 NZP 630 NZP 800 Długość napinania 3000 mm 3000 mm 2000 mm Średnica bębnów Ø 500mm Ø 630mm Ø 800mm Przeznaczone do przenośników DPT 1000 do DPT 1400 NTP 630 DLA PRZENOŚNIKÓW TYPU DPT BĘBNY URZĄDZENIA NAPINAJĄCEGO BĘBNY NAPINAJĄCE POWIETRZE, HYDRAULIKA TAŚMA

33 URZĄDZENIE NAPINAJĄCE - NZEH URZĄDZENIE NAPINAJĄCE NZEH Elektrohydrauliczne urządzenie napinające jest pomyślane, jako urządzenie służące do automatycznego napinania taśmy w regulowanym trybie dla rozruchu, hamowania i pracy przenośnika. To, że naprężenie taśmy jest we wszystkich tych trybach regulowane i stałe oraz ustawione na optymalną wartość, zapewnia, że przenośnik taśmowy jest zabezpieczony przed niestandardowymi formami pracy (ciągły poślizg na bębnach napędzających, nienormalne ścierani i nagrzewanie warstw osłonowych albo na przykład dynamiczne uderzenia przy uruchamianiu), które niszczą obudowę i połączenia taśmy zmniejszając jej żywotność. Urządzenie napinające jest konstrukcyjnie przystosowane do eksploatacji w warunkach w kopalni dla różnych szerokości i mocy przenośników taśmowych. Urządzenie napinające jest przeznaczone zarówno do przenośników typu DP, jak i DPT. Parametry urządzenia: Typ urządzenia napinającego NZEH 800 NZEH 630 NZEH 500 NZEH 315 Średnica bębnów Ø 800mm Ø 630mm Ø 500mm Ø 315mm Długość skoku Szerokość taśmy Wykorzystana taśma o wytrzymałości w (N/mm2) 2500, , do 5000 mm 800 do 1600 mm 1800 do i mniejszej 1000 i mniejszej

34 ZASOBNIK TAŚMY ZPPN ZASOBNIK TAŚMY ZPPN Zasobnik taśmy ZPPN-1 (2,3) L x b, jest pomyślany, jako urządzenie służące do zgromadzenia odcinka taśmy o określonej długości i spełnia jednocześnie funkcję automatycznego napinacza taśmy w ustawionym trybie dla rozruchu, hamowania i pracy przenośnika. To, że naprężenie taśmy jest we wszystkich tych trybach regulowane i stałe oraz ustawione na optymalną wartość, zapewnia, że przenośnik taśmowy jest zabezpieczony przed niestandardowymi formami pracy (ciągły poślizg na bębnach napędzających, nienormalne ścierani i nagrzewanie warstw osłonowych albo na przykład dynamiczne uderzenia przy uruchamianiu), które niszczą obudowę i połączenia taśmy zmniejszając jej żywotność. Zasobnik taśmy ZPPN jest przeznaczony do przenośników typu DP. Oznaczenie ZPPN 1 (2, 3) L x b, mówi: ZPPN zasobnik taśmy s napinaniem 1,2,3 jedno-, dwu- i trójwarstwowy L pojemność zasobnika [m] b szerokość taśmy Przeznaczenie: Urządzenie napinające jest konstrukcyjnie przystosowane do eksploatacji w warunkach w kopalni dla różnych szerokości i mocy przenośników taśmowych. Zasobnik taśmy ZPPN-1(2,3) Lxb składa się z następujących zespołów: a) Stacja napinająca b) Odcinek trasy z podporami c) Wózek napinający d) Stacja napinająca e) Czujnik naciągu i stacja sterująca f) Kotwienie. Parametry techniczne: Typ zasobnika ZPPN-1 ZPPN-2 ZPPN-3 Liczba warstw 1 bębnowy 1 2 bębnowy 2 3 bębnowy 3 warstwa warstwy warstwy Średnica bębnów Ø 630mm 315mm Ø 630mm, Ø Ø 630mm, Ø 500mm 500mm, Ø Max. długość skoku 50 m 35 m 25 m Typ urządzenia napinającego Wciągarka elektryczna z tłumieniem hydraulicznym albo siłowniki pneumatyczne Szerokość taśmy 800 do 1400 mm Max. długość zmagazynowanej taśmy 100m 100m 150m Zastosowanie do stacji napędowej DP 800, DP 1000, DP 1200, DP 1400

35 DŁUGOŚĆ PRZENOŚNIKA (DO 300M BEZ URZĄDZENIA NAPINAJĄCEGO, DO 500M Z URZĄDZENIEM NAPINAJĄCYM) ZGARNIACZ TAŚMY ZKRAPIENIE PRZETWORNA TABLICA ZASOBNIK POJEMNOŚĆ 112M WÓZEK NAPINAJACY STACJA NAPINAJĄCA WYSIĘGNIK OBUDOWA ODCINKÓW ZAWIESZONYCH TRASY WYŁĄCZNIK CIŚMENOWY URZĄDZENIE ELEKTRYCZNE BȨBEN NAPȨDOWY SILNIK TAŚMA TRANSPORTUJĄCA URZĄDZENIE PRZECIWPOŹAROWE BȨBEN HYDRAULICZNY Vt WĄZ Js10 PRZEKŁADNICA ELEKTROMAGNEJ X1ET 400 EOPS 75 HAMULEC SPRZȨGLO ELASTYCZNE LUB HYDRAULICZNE

36 ZASOBNIK TAŚMY ZPPNT ZASOBNIK TAŚMY ZPPNT Zasobnik taśmy ZPPN-1 (2,3) L x b, jest pomyślany, jako urządzenie służące do zgromadzenia odcinka taśmy o określonej długości i spełnia jednocześnie funkcję automatycznego napinacza taśmy w ustawionym trybie dla rozruchu, hamowania i pracy przenośnika. To, że naprężenie taśmy jest we wszystkich tych trybach regulowane i stałe oraz ustawione na optymalną wartość, zapewnia, że przenośnik taśmowy jest zabezpieczony przed niestandardowymi formami pracy (ciągły poślizg na bębnach napędzających, nienormalne ścierani i nagrzewanie warstw osłonowych albo na przykład dynamiczne uderzenia przy uruchamianiu), które niszczą obudowę i połączenia taśmy zmniejszając jej żywotność. Urządzenie napinające jest konstrukcyjnie przystosowane do eksploatacji w warunkach w kopalni dla różnych szerokości i mocy przenośników taśmowych. Zasobnik taśmy składa się z następujących zespołów: a) Stacja napinająca b) Odcinek trasy z podporami c) Wózek napinający d) Stacja napinająca e) Czujnik naciągu i stacja sterująca Parametry techniczne: Typ urządzenia ZPPNT-1 ZPPNT-2 Liczba warstw 1 bębnowy 1 warstwa Średnica bębnów (v mm) Ø 1024 Ø 630 Ø bębnowy 2 warstwy Ø 1024, Ø 824 Ø 824, Ø 630 Ø 630, Ø 500 Max. długość skoku 50 m 50 m Typ napinania Elektrohydrauliczne Szerokość taśmy 1000 do 1600 mm Max. długość zmagazynowanej taśmy 100 m 200 m Przeznaczone do przenośników DPT 1000 do DPT 1800 DPT 1000 do DPT 1400

37 ZPPNT przekrój A-A

38 TRASY TRASA LEKKA TYPU DP-TL Przeznaczenie: Te trasy są stosowane dla przenośników o szerokości 650, 800 i 1000 mm; dla przenośników z szerszą taśmą i ciężkiej pracy nie zalecamy ich. Dzięki swojej konstrukcji nadają się szczególnie do miejsc, w których konieczne jest częste rozbieranie i przestawianie przenośników tj. do żwirowni, piaskowni i kopalni głębinowych, w których są najczęściej używane. Główną zaletą jest mały ciężar i łatwy montaż bez użycia śrub i nakrętek. Podstawowe parametry i wymiary: Szerokość taśmy Kąt Kąt Średnica rolek Długość rolek Długość pochylenia pochylenia górnych dolnych górnych dolnych górnej gałęzi dolnej gałęzi sekcji L (mm) (mm) (mm) (mm) (mm) ( ) ( ) (mm) (35, 40 ) 10 (15 ) (315) 450 (465) 35 (30, 40 ) 10 (15 ) (108) 89 (108) 360 (380) 530 (600) 35 (30, 40 ) 10 (15 ) 2300 Przekrój trasy

39 TRASY TRASA ŚREDNIO- CIĘŻKA DP-TS (podstawowy typ trasy) Przeznaczenie: Te trasy są przeznaczone dla przenośników o szerokości 650 do 1400 mm, które uważa się za stacjonarne. Nie zalecamy ich do szczególnie ciężkiej eksploatacji (kopalnie odkrywkowe, ) Konstru kcję można dostarczyć z obudowaną górną gałęzią. Podstawowe parametry i wymiary: Szerokość taśmy Kąt Kąt Średnica rolek Długość rolek Długość pochylenia pochylenia górnych dolnych górnych dolnych górnej gałęzi dolnej gałęzi sekcja L (mm) (mm) (mm) (mm) (mm) ( ) ( ) (mm) (108) 290 (315) 450 (465) 35 ( 30, 40 ) 10 (15 ) (108, 133) 360 (380) 530 (600) 35 ( 30, 40 ) 10 (15 ) ( 89, 133, 159) ( 30, 40 ) 10 (15 ) (89, 108, 159) ( 30, 40 ) 10 (15 ) 3000 Przekrój trasy

40 PRZENOŚNIKI ZGRZEBŁOWE PRZENOŚNIKI ZGRZEBŁOWE PODZIAŁ PODSTAWOWY Oferujemy następujące typy przenośników zgrzebłowych: Przenośniki ścianowe: Są one przeznaczone do pracy w przodkach kopalń. Długości przenośników wynoszą od 60m do 300m z maks. mocą zainstalowaną 4x 400kW. Wysokości E-profili dla tych przenośników to: 225, 260, 285 mm. Szerokość przenośników od 600 do 1000 mm. Zastosowana instalacja zawałów do ruchu kombajnu eicotrack. Dla poszczególn ych typów obudów przesuwnych i kombajnów przenośniki można zastosować w wykonaniu podstawowym albo je przystosować. Do przekładników stosuje się przekładnie planetarne i dwubiegowe silniki chłodzone wodą. Do przenośników zalecamy zastosowanie jednego z produkowanych typów kotwień. Typy przenośników: DSS 260 st, DSS 225 st. Przenośniki odbiorcze: Te przenośniki są przeznaczone do zastosowania przy wydobyciu węgla do jego przetransportowania na przodku kopalni głębinowej (tj. są kolejnymi na trasie przepływu urobku za przenośnikiem ścianowym). Moc maks. 2x 250kW. Wysokość E-profili 200, 225, 260. Szerokość przenośników od 600 do 1100 mm. Długość przenośników do 150m. Do przenośników niezbędne są przekładnie planetarne. Typy przenośników: F 285, DSS 260, DSS 227, DSS 200. Przenośniki można wyposażyć w urządzenie przesuwające, a trasę przenośnika uzupełnić kruszarką do węgla. Przenośniki pomocnicze: Te przenośniki są przeznaczone do pracy w przodkach do współpracy z kombajnami wydobywczymi, ładowarkami, wiertnicami, itp. Można je również wykorzystać przy pracach pomocniczych. Przenośniki stosuje się do mocy 2x 100kW. Wysokość E-profili: 155, 200. Szerokość przenośników od 400 do 600 mm. Długość przenośnika do 150m. Przenośniki mogą być podwieszone na belce do zawieszania albo uzupełnione urządzeniem przesuwającym. Typy przenośników: DSS 155/500, DSS 155/400, DSS 200. Urządzenia dodatkowe: Urządzenie do przesuwania przenośników odbiorczych SAK

41 PRZENOŚNIKI ZGRZEBŁOWE Profile stosowane w produkowanych przez nas przenośnikach zgrzebłowych Profile DSS 260 B Profile DSS 260 A Profile DS 227 Profile DS 200 A Profile DS 155

42 DSS 260 ST ZGRZEBŁOWY PRZENOŚNIK ŚCIANOWY DSS 260 Zgrzebłowy przenośnik ścianowy DSS 260 jest przeznaczony do wydobywania pokładów o średniej grubości. Przenośnik ma maks. wydajność 1400 t/godz. przy mocy maks. 4x 250kW. Płyta ślizgowa i E-profil są wykonane z materiałów specjalnych tak, aby żywotność przenośnika była min. 2 mln ton przewiezionego węgla. Przenośnik ma zamkniętą dolną gałąź a co 5 koryto jest inspekcyjne. Przenośnik jest wyposażony w instalację zawałową typu eicotrack. Pozostałe parametry przenośnika s podane w następującej tabeli: Wariant DSS 260 SR var pl DSS 260 SR var pl DSS 260 SR var pl Szerokość koryta 754 mm 846 mm Wysokość E-profilu 260 mm Długość przenośnika maks. 200 m maks. 250 m DSS 260 SR var pl -zes Maks. wydajność 1200 t/godz t/godz t/godz t/godz. przenośnika Zastosowany napęd, 4x 160kW albo 3x 200kW 4x 250kW maks. moc Wykorzystane przekładnie planetarne typu 15 albo 25 na przykład typ PKPL PKPL 25, PSPL 25 przekładnie 15, PSPL 15, PKPL 25, PSPL 25 Sprzęgło typu elastyczne podwójne SPOK Silnik chłodzony wodą 160 albo 200kW maks. 250kW Szybkość transportowa dla przekładni i silników od 0,35 do 1,4 m/s Liczba zębów bębna napędowego Możliwość wysypywania Tak na bok Zastosowany łańcuch 26x92 30x108 Rozstaw łańcuchów 120 mm 140 mm Grubość ślizgu 30 do 40 mm Długość koryt 1500 mm Grubość zamknięcia grubość 20 mm dolnej gałęzi Połączenie koryt pręt łączący 150 t, 300 t

43 DSS 260 SR PRZENOŚNIK ŚCIANOWY SZEROKOŚĆ TRASY 700 LUB 800 MM

44 DSS 260 SB ZGRZEBŁOWY PRZENOŚNIK ODBIORCZY DSS 260 SB Przenośnik zgrzebłowy DSS 260 Sb jest stosowany, jako przenośnik odbiorczy za bardzo wydajnymi przenośnikami ścianowymi. Moc przenośnika może być do 2x 250kW. Zalecana maks. długość wynosi200m. Przenośnik może być ustawiony bezpośrednio na spągu albo częściowo zawieszony na belce do podwieszania za pomocą zawieszenia typu ZDSS260. Do trasy przenośnika można dołączyć kruszarkę. Przenośnik podwieszony łącznie z kruszarką można przesuwać za pomocą urządzenia hydraulicznego SAK 1 (łańcuchowe) albo bezłańcuchowego urządzenia SAB 1. Ewentualnie wciągarką albo specjalnym hydraulicznym urządzeniem przesuwającym, które montuje się na trasie przenośnika. Na zamówienie klienta można również dostarczyć połączenie z przenośnikiem taśmowym. Pozostałe parametry przenośnika są podane w następującej tabeli: Wariant DSS 260 SR var sb DSS 260 SR var sb DSS 260 SR var sb DSS 260 SR var sb Transportowana ilość Napęd maks. moc 2x 160kW 2x 200kW 2x 250kW Zalecana moc 2x 100kW do 2x 160kW 2x 160kW 2x 200kW Wykorzystane przekładnie PKO 100 s PCE 100 H (C) albo przekładnie PKPL 25 planetarne typu 15 na przykład PKPL 15 Sprzęgło Elastyczne podwójne Zastosowany silnik dskg315s4, dskg315m4a, dskg315m4b Prędkość przenośnika dla przekładni i silników 0,35 do 1,4 m/s łańcuchowego Liczba zębów bębna napędowego Liczba zębów bębna powrotnego Zastosowany łańcuch 26 x x x x 126 płaski Rozstaw łańcuchów 120 mm 140 mm 140 mm 250 mm Szerokość koryta 754 mm 754 mm 846 mm 1000 mm Wysokość E profilu 260 mm mm Grubość ślizgu 25 do 40 mm 30 do 40 mm Długość koryt 1500 mm Połączenie koryt śruba 36x3 Pręt łączący 1500 N Stacja powrotna alternatywnie z napinaniem łańcucha albo bez napinania łańcucha Typ zawieszenia na podwieszanej ZDSS ZDSS ZDSS belce Wysokość bocznego prowadzenia 600 mm 700 mm Zamknięcie dolnej gałęzi Na zawieszonej części Teleskopowe koryto napinające Tak na zamówienie klienta Zawieszenie napędu Tak Przesuwanie Urządzenie do przesuwania typu SAK, wciągarka, przesuwny zestaw typu PZ

45 PRZENOŚNIK ZGRZEBŁOWE WERSJA DSS260 ŚCIANOWY DLA SZERKOŚCI TRASY 700,800 LUB 1000 MM

46 DSS 227 ST PRZENOŚNIK ZGRZEBŁOWY DSS 227 ST Zgrzebłowy przenośnik ścianowy DSS 227 jest przeznaczony do wydobywania pokładów węgla o średnio ciężkich i ciężkich warunkach. Przenośnik mm maks. wydajność 1050 t/godz. przy mocy nie większej od 4x 315kW. Płyta ślizgowa i E-profil są wykonane z materiałów specjalnych tak, aby żywotność przenośnika była 3 mln ton przewiezionego węgla. Przenośnik ma zamkniętą dolną gałąź, a co 5 koryto jest inspekcyjne. Pozostałe parametry przenośnika są podane w następującej tabeli: Typ DSS DSS Szerokość 732mm 832mm Wysokość E-profilu Długość transportowa 227 mm maks. 250m Maks. transportowana ilość 950 t/godz t/godz. Prędkość przy wydobyciu 0,8 1,2 m/s Przekładnia typu PKPL-15 / PSPL-15 PKPL-15 / PSPL-15 PKPL-25 / PSPL-25 Sprzęgło typu Elastyczne podwójne Max. moc silnika 3x 200kW 3x 250kW Silnik typ/moc chłodzony wodą 80/160kW, 65/200kW 80/160kW, 68/200kW, 85/200kW Grubość płyty środkowej Grubość płyty dolnej 30mm 20mm Materiał ślizgu HARDOX 450 Łańcuch transportowy 2 x 30 x 108 Rozstaw łańcuchów 130mm Przy pochyleniu bez kotwienia ± 15 Przy pochyleniu z kotwieniem ± 25

47 PRZENOŚNIK ZGREBŁOWY DSS 227 ST

48 DSS 227 SB ZGRZEBŁOWY PRZENOŚNIK ODBIORCZY DSS 227 SB Przenośnik zgrzebłowy DSS 227 Sb jest stosowany, jako przenośnik odbiorczy za przenośnikami ścianowymi o średniej wydajności Moc przenośnika może być do 2x 160kW. Zalecana maks. długość wynosi150m. Przenośnik może być ustawiony bezpośrednio na spągu albo częściowo zawieszony na belce do podwieszania za pomocą zawieszenia typu ZDSS227. Do trasy przenośnika można dołączyć kruszarkę. Przenośnik podwieszony łącznie z kruszarką można przesuwać za pomocą urządzenia hydraulicznego SAK 1 (łańcuchowe) albo bezłańcuchowego urządzenia SAB 1. Ewentualnie wciągarką albo specjalnym hydraulicznym urządzeniem przesuwającym, które montuje się na trasie przenośnika. Na zamówienie klienta można dostarczyć połączenie z przenośnikiem taśmowym. Pozostałe parametry przenośnika są podane w następującej tabeli: Wariant DSS sb DSS sb Transportowana ilość Napęd maks. moc 2x 160kW 2x 160kW Zalecana moc 1x 160kW 1x 160kW Wykorzystane przekładnie PKPL 15 PKPL 15 Sprzęgło Elastyczne podwójne Zastosowany silnik 160kW Prędkość przenośnika łańcuchowego 0,96 0,96 Zastosowany łańcuch 2 x 30 x x 30 x 108 Rozstaw łańcuchów 130 mm 130 mm Szerokość koryta 732 mm 832 mm Wysokość E profilu 227 mm Grubość ślizgu 30 mm 30 mm Długość koryt 1500 mm Połączenie koryt Maks. siła pociągowa w elemencie łączącym Stacja zwrotna Oko 1500 N bez napinania Typ zawieszenia na belce podwieszanej ZDSS ZDSS Wysokość bocznego prowadzenia Zamknięcie dolnej gałęzi Teleskopowe koryto napinające Zawieszenie napędu Przesuwanie 600 mm Na zawieszonej części (demontowane) Tak, na zamówienie klienta Tak Urządzenie do przesuwania typu SAK, wciągarka, przesuwny zestaw typu PZ

49 ZGRZEBŁOWY PRZENOŚNIK DSS 227/832 PRZEKRÓJ TRASY KIERUNEK TRANSPORTU DŁUGOŚĆ PRZENOŚNIKA

50 DSS 200 SB ZGRZEBŁOWY PRZENOŚNIK ODBIORCZY DSS 200 SB Przenośnik zgrzebłowy DSS 200 Sb jest stosowany, jako przenośnik odbiorczy za przenośnikami ścianowymi o średniej wydajności. Moc przenośnika może być do 2x 100kW. Zalecana maks. długość wynosi150m. Przenośnik może być ustawiony bezpośrednio na spągu albo częściowo zawieszony na belce do podwieszania za pomocą zawieszenia typu ZDSS200. Do trasy przenośnika można dołączyć kruszarkę. Przenośnik podwieszony łącznie z kruszarką można przesuwać za pomocą urządzenia hydraulicznego SAK 1 (łańcuchowe) albo bezłańcuchowego urządzenia SAB 1. Ewentualnie wciągarką albo specjalnym hydraulicznym urządzeniem przesuwającym, które montuje się na trasie przenośnika. Na zamówienie klienta można dostarczyć połączenie z przenośnikiem taśmowym. Pozostałe parametry przenośnika są podane w następującej tabeli: Wariant DSS DSS Transportowana ilość Napęd maks. moc 2x 55kW 2x 100kW Zalecana moc 2x 55kW 2x 100kW Wykorzystane przekładnie RCV 55 PKO 100 Sprzęgło Elastyczne podwójne Zastosowany silnik 55kW 90kW Prędkość transportowa 0,7 do 1,2 0,7 do 1,15 Liczba zębów bębna napędowego 8 7 Liczba zębów bębna zwrotnego 5 5 Zastosowany łańcuch 3 x 18 x 64 2 x 22 x 86 Rozstaw łańcuchów 600 mm 600 mm Szerokość koryta 600 mm 600 mm Wysokość E profilu 200 mm Grubość ślizgu 20 mm Długość koryt 1500 mm Połączenie koryt Śruba M24/gniazda Stacja zwrotna bez napinania Typ zawieszenia na belce podwieszonej ZDSS200 Wysokość bocznego prowadzenia maks. 600 mm Zamknięcie dolnej gałęzi Na zawieszonej części (demontowane) Teleskopowe koryto napinające Tak, na zamówienie klienta Zawieszenie napędu Tak Przesuwanie Urządzenie do przesuwania typu SAK, wciągarka, przesuwny zestaw typu PZ

51 PRZENOŚNIK ZGREBŁOWY DSS 200-2x55 kw

52 ZGRZEBŁOWY PRZENOŚNIK ODBIORCZY DSS 200 SB 2x55 kw

53

54 PRZENOŚNIKI POMOCNICZE PRZENOŚNIKI ZGRZEBŁOWE POMOCNICZE Przenośniki są przeznaczone do odbioru materiału za maszynami wydobywczymi, maszynami szerokoprofilowymi, ładowarkami, kombajnami wydobywczymi, itp. Przenośniki mają lekką konstrukcję i stąd niski ciężar koryta. Grubości ślizgów wahają się od 10mm do 20mm zależnie typu przenośnika i profilu. Ślizg przenośnika jest wykonany z materiału HARDOX. Materiał profilu E jest lity albo walcowany. Przenośniki mogą być ustawione na spągu albo być zawieszona na podwieszonej belce. Pozostałe parametry przenośnika są podane w następującej tabeli: Typ przenośnika DSS 155/400 DSS 155/500 DS 200/500 DS 200/600 Maks. długość 70 m 100 m 150 m 150 m transportowa Transportowana ilość 150 t/godz. 280 t/godz. 350 t/godz. 450 t/godz. Maks. moc napędu 2x 30kW 2x 55kW 2x 90kW 2x 90kW Standardowa moc 2x 15kW 2x 37,5kW 2x 55kW 2x 55kW Prędkość 0,9 do 1,2 0,9 do 1,2 0,9 do 1,1 0,9 do 1,1 Wykorzystane przekładnie PKO 10, PKO 30 PKO 30, RCV 55 RCV 55 PKO 100, RCV 55 Sprzęgła Elastyczne pojedyncze Elastyczne podwójne Silniki dskg180l4 dskg250m4 dskg280m4 dskg280s4 Zastosowany łańcuch 2 x 14 x 50 3 x 14 x 50 2x 18 x 64 3 x 18 x 64 Jakość łańcucha Jakość C Jakość C Rozstaw łańcucha 330 mm 430 mm 430 mm 530 mm Szerokość wewnętrzna 400 mm 500 mm 500 mm 600 mm koryta Wysokość E profilu 155 odlewany, ulepszony cieplnie 200 walcowany Długość koryt 1500 mm Grubość ślizgu 10mm HARDOX 10 do 18mm 20mm HARDOX 20mm HARDOX HARDOX Połączenie koryt Śruba M16 Śruba M20 Śruba M24 Śruba M36

55 DS 155/500 S.B. RAMA STACJI NAPĘDOWEJ DŁUGOŚĆ PRZENOŚNIKA SPRZĘGŁA ŁANĆUCHOWA OBUDOWA NOŚNA PODWÓJNY SPZĘGŁO ELASYCZNY KIERUNEK TRANSPORTU ZRASTANIE BEBEN ŁANĆUCHOWY URZADENIE NAPINAJĄCE KORYTO PRZEJŚCIOWE STACJA NAPȨDOWA ŁANĆUCH KORYTO KORYTO STACJA ZWROTNA PRZEKRÓJ TRASY BLACH NASTAWNA

56 DS 155 / 400 URZĄDZENIE ZAWIESZANIA BLACH NASTAWNA PRZEKRÓJ TRASY ZRASTANIE ZSYP STACJA ZWROTNA MOCOWANIE MOCOWANIE BȨBEN ŁANĆUCHOWY S.B. OBUDOWA NOŚNA SPRZĘGŁO ŁUPKOWE POWIETRZA TURBINA SEKCJA ŁANĆUCHOVA KORYTO PRZEJŚCIOWE KIERUNEK TRANSPORTU URZĄDENIE NAPINAJĄCE KORYTO KORYTO KORYTO RAMA STACJI NAPȨDOWEJ DŁUGOŚĆ PRZENOŚNIKA

57 SAK URZĄDZENIE DO PRZESUWANIA SAK Urządzenie do przesuwania jest przeznaczone do przesuwania urządzenia podścianowego zawieszonego na belce technologicznej ZD, razem z kruszarką i stacją przesypową przenośnika ścianowego. Urządzenie jest złożone z ramy bazowej, zapadki z dwoma siłownikami hydraulicznymi, sterownika hydraulicznego, łańcucha do przesuwania i gniazd do kotwienia stojaków hydraulicznych. Do urządzenia do kotwienia mogą być użyte standardowe stojaki hydrauliczne o odpowiedniej długości (nie są częścią dostawy). Można je dostarczyć na zamówienie klienta. Opis pracy: Urządzenie kotwi się za pomocą stojaków hydraulicznych. Następnie za pomocą siłowników hydraulicznych przeciąga się urządzenie do połączenia z przenośnikiem zgrzebłowym. Ruch powrotny uniemożliwia zapadka. Parametry techniczne: Typ urządzenia do przesuwania SAK 1 30 SAK 1 50 SAK 2 80 SAK Liczba siłowników / średnica tłoka 2 / Ø 80mm 2 / Ø 100mm 2 / Ø 125mm 2 / Ø 140mm Maks. ciśnienie (MPa) 32 MPa (320 bar) Skok siłowników 700 mm 600 mm Średnica łańcucha 30 x x 126 Siła pociągowa 30 ton 50 ton 80 ton 100 ton Ciecz robocza Płyn emulsyjny 3-5%, olej hydrauliczny

58 SAK1-30
