Hiab XS 288 Moment udźwigu Tm

Transkrypt

1 Hiab XS 288 Moment udźwigu Tm Broszura produktu

2 Zwiększamy długość

3

4 Hiab XS 288 Moment udźwigu Tm Hiab XS 288 żuraw na zamówienie Hiab XS 288 to wyjątkowy żuraw przygotowany w odpowiedzi na rosnące zapotrzebowanie w klasie udźwigu tonometrów, który podkreśla nasze zaangażowanie na rzecz dostarczania żurawi o najwyższej wydajności pod względem zasięgu, udźwigu i lekkości konstrukcji. Żuraw może być wyposażony w system sterowania Duo, HiDuo lub HiPro. Funkcja X Podnoszenie ramienia zewnętrznego pod kątem w stosunku do ramienia wewnętrznego oferuje większe możliwości manewru w trudno dostępnych miejscach. Łącznik E Łącznik ramienia wewnętrznego umożliwia podnoszenie cięższych ładunków blisko kolumny, podczas gdy łącznik ramienia zewnętrznego zwiększa wysokość podnoszenia, na przykład na rusztowanie. Łącznik ramienia zewnętrznego nie wystaje pod ramieniem, dzięki czemu nie koliduje z umieszczonym pod nim ładunkiem. System obrotu wysoki moment Bardzo wytrzymały mechanizm obrotu o wysokim momencie gwarantuje bezpieczną i wydajną pracę nawet na pochyłościach czy stokach. Ukryte przewody oleju Przewody zostały bezpiecznie poprowadzone wewnątrz korpusu żurawia, co pozwala obniżyć koszty konserwacji. Kąpiel olejowa W większości żurawi firmy Hiab o momencie udźwigu ponad 6 tonometrów, mechanizm obrotowy pracuje w kąpieli olejowej, co utrzymuje go w doskonałym stanie przez wiele lat, dzięki czemu można bezpiecznie używać żurawia do skrajnie wymagających zastosowań. Zawór utrzymujący ładunek Zawór utrzymujący ładunek jest zamon towany na siłowniku i zabezpiecza również przed wylaniem się oleju w przypadku awarii przewodu hydraulicznego. 4

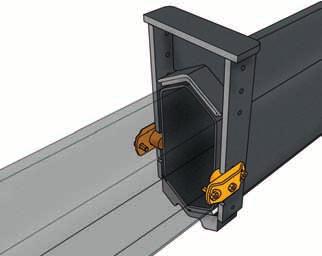

5 Elastyczne pozycjonowanie siłowników Niektóre siłowniki ramion wysuwnych można umieścić na szczycie ramienia lub z boku. Wpływa to na wymiary żurawia i ułatwia dotarcie do trudno dostępnych miejsc. Sześciokątny profil ramienia Sześciokątny kształt i duża powierzchnia oparcia profilu sprawiają, że ramię jest zawsze doskonale podparte. Ponadto, profil zmniejsza ugięcie ramienia, obniżając koszty konserwacji i podnosząc wydajność. Boczne wsporniki zwiększają stabilność Boczne wsporniki znacznie poprawiają wydajność, na przykład podczas kopania lub wykonywania innych zadań, gdzie występują duże naprężenia. Połączenia typu JIC Połączenia JIC są standardem w większości żurawi Hiab. Zapewniają proste i bezpieczne połączenie, umożliwiając jednocześnie prosty demontaż w celach serwisowych. Duże ślizgi Sześciokątny profil umożliwia zastosowanie większych ślizgów, co poprawia płynność wysuwu ramion i zmniejsza ich mechaniczne zużycie. Dołączane narzędzia Żuraw Hiab można wyposażyć w szereg dołączanych narzędzi, dzięki którym można wykonać wiele zróżnicowanych zadań. 5

6 System sterowania HiDuo System sterowania HiDuo bazuje na renomowanym zaworze Hiab V80. HiDuo wyposażono w inteligentny system SPACE 4000, który monitoruje i steruje elektronicznymi funkcjami żurawia. Ich zadaniem jest wspomaganie operatora w zakresie bezpieczeństwa i wydajności. System sterowania HiDuo obsługuje sterowanie zdalne za pomocą urządzenia XSDrive. System sterowania HiPro HiPro to obecnie najbardziej zaawansowany system sterowania na rynku żurawi samochodowych, oferujący niezrównaną szybkość, precyzję i bezpieczeństwo. Uzyskano to dzięki połączeniu zdalnego sterowania CombiDrive 2, inteligentnego systemu SPACE 5000 i zaworu V91. Udźwig został znacznie zwiększony dzięki automatycznemu sterowaniu szybkością (ASC). Zarządzanie wydatkiem pompy (PFD) maksymalizuje wydajność, gwarantując ciągłą niezwykle płynną pracę. Zarządzanie wydatkiem pompy (PFD) Żurawie Hiab dysponują najwyższą przepustowością oleju na rynku. Jednak doświadczeni operatorzy, potrafiący obsługiwać do kilku funkcji jednocześnie, stawiają żurawiom jeszcze wyższe wymagania. Odpowiedzią firmy Hiab jest właśnie system PFD. W sytuacjach, gdzie operator wykorzystuje urządzenie do granic możliwości, używając wielu funkcji na raz, nawet największa pompa nie poradzi sobie z dostarczeniem potrzebnego oleju, powodując nieprzewidywalne zachowanie żurawia. Chyba, że wyposażono go w innowacyjny system PFD, który rozprowadza dostępny olej proporcjonalnie do ruchów dźwigni. Wszystkie funkcje kontynuują pracę zgodnie z oczekiwaniami, bez zakłóceń czy niespodzianek, choć potrzeba większej ilości oleju, niż dostępna. Po przywróceniu pełnego przepływu wraca pełna szybkość. System PFD okazał się niezwykle przydatny w praktyce. Nawet przy przepływie oleju na poziomie 100 l/min., system włącza się trzykrotnie w cyklu załadunku-rozładunku w czasie normalnego użytkowania. Oczekując od żurawia maksymalnej wygody pracy i wydajności, wybór ogranicza się do urządzeń wyposażonych w system PFD. Zawór V80 Hiab V80 to najwyższej klasy zawór z otwartym centralnie przepływem oleju, bazujący na sprawdzonej technice, co gwarantuje doskonałą niezawodność. Jest on przygotowany do dużych przepływów oleju, oferuje doskonałą precyzję i prostą obsługę. Zawór V91 Zawór Hiab V91 stanowi szczyt technologii zaworów i oferuje bardzo dużą przepustowość oleju. Jest to zawór typu wyczuwającego ładunek z kompensacją ciśnienia z zamkniętym centralnie przepływem oleju, zapewniając operatorowi doskonałe wyczucie w czasie obsługi żurawia. CombiDrive 2 Urządzenie Hiab CombiDrive 2 umożliwia zajęcie pozycji w jak najlepszym miejscu w czasie obsługi żurawia. Do sterowania żurawiem, wyposażeniem dodatkowym i akcesoriami z jednakową precyzją służą 24 funkcje proporcjonalne i 12 przełączników. XSDrive Urządzenie zdalnego sterowania Hiab XSDrive zostało zaprojektowane ergonomicznie tak, aby zapobiec nadwyrężeniu rąk, ramion i pleców. Kontrolki obciążenia natychmiast informują operatora, kiedy powinien skorygować ruch, nie przerywając pracy maszyny. Dostępna gama opcjonalnych akcesoriów umożliwia stworzenie idealnego systemu sterowania do określonych potrzeb. 6

7

8 Inteligentne systemy Wszystkie funkcje elektroniczne są zarządzane przez system SPACE komputer zaprojektowany, aby inteligentnie wspomagać obsługę żurawia. Elektronika systemu SPACE jest zamknięta w całkowicie wodoszczelnej, niezwykle solidnej obudowie i jest bardzo prosta w użytkowaniu. Na jej froncie znajduje się szereg czytelnych kontrolek, podających operatorowi najważniejsze informacje. Na przykład, stale wyświetlana jest informacja o ciśnieniu w siłownikach. Obserwacja kontrolek jest bardzo przydatna podczas pozycjonowania ramion w czasie podnoszenia ładunków przy maksymalnym udźwigu. Inteligentny system SPACE występuje w różnych konfiguracjach, każda następna o większej liczbie zaawansowanych i wydajnych funkcji. Wszystkie konfiguracje SPACE wykorzystują wysoce zaawansowany system zabezpieczenia przed przeciążeniem (OLP). Funkcje wydajnościowe systemu to automatyczne sterowanie pracą (ADC), automatyczne sterowanie szybkością (ASC) i zarządzanie wydatkiem pompy (PFD). Funkcje te mogą być używane oddzielnie lub w kombinacji. Przydatną funkcją dla personelu serwisowego jest wyświetlanie kodów usterek. Ponadto, system przechowuje dane cyklu załadunku-rozładunku, które można wykorzystać do analizy obsługi żurawia przez klienta oraz opinii zwrotnych. Inteligentny system SPACE 4000 System SPACE 4000 zawiera funkcje automatycznego sterowania pracą (ADC) oraz automatycznego sterowania szybkością (ASC). Funkcja ASC bezstopniowo zwiększa udźwig z zachowaniem płynności i ciągłości ruchu, oferując komfort w czasie obsługi ładunku i bardzo przydatny dodatkowy udźwig. SPACE 4000 wchodzi w skład systemu sterowania HiDuo. Inteligentny system SPACE 5000 System SPACE 5000 zawiera funkcje automatycznego sterowania pracą (ADC) oraz automatycznego sterowania szybkością (ASC). Ta druga funkcja bezstopniowo zwiększa udźwig z zachowaniem płynności i ciągłości ruchu, a dodatkowe zarządzanie wydatkiem pompy (PFD) stale gwarantuje niezwykle płynną pracę. SPACE 5000 wchodzi w skład systemu sterowania HiPro. Bocianek sięgnie wszędzie Wyposażenie żurawia w bocianek zapewnia dodatkowy poziom swobody. Podanie ładunku na dach lub w wąskie przejście za pomocą bocianka jest dziecinnie proste. 8

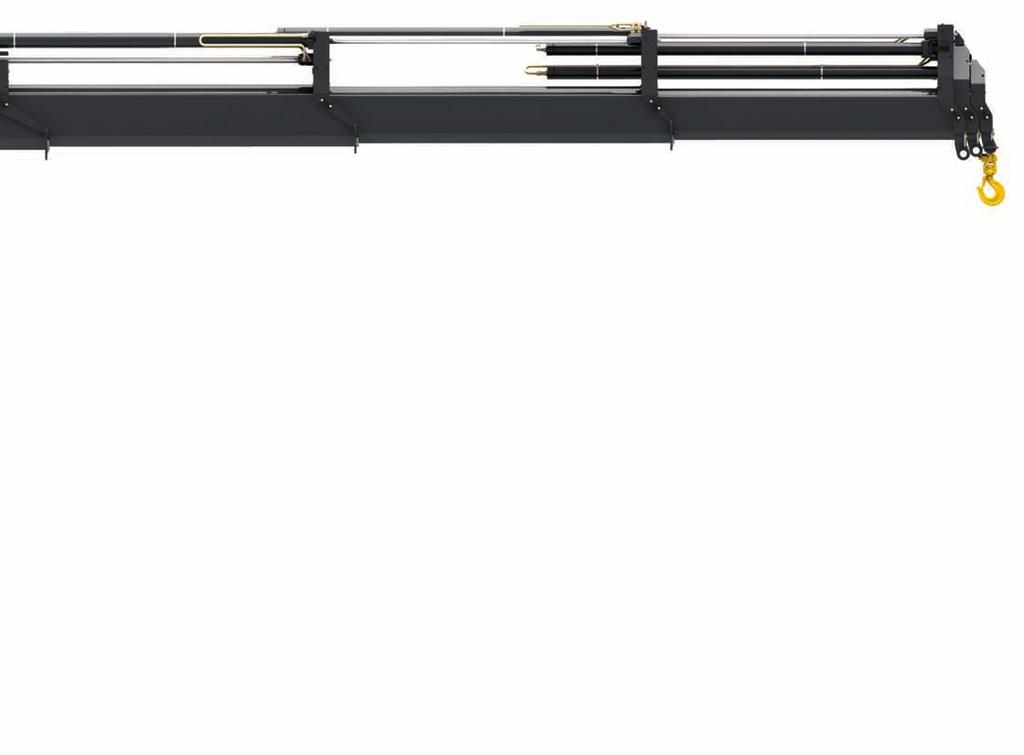

9 Zaprojektowany z myślą o maksymalnej wydajności Żuraw posiada łącznik E, który zapewnia doskonałe właściwości podnoszenia podczas obsługi ciężkich ładunków blisko kolumny. Aby dodatkowo zwiększyć udźwig, opcjonalnie można zastosować układ ramion P, złożony z maksymalnie pięciu ramion wysuwnych, zaprojektowanych specjalnie pod kątem maksymalnego obciążenia. Ponadto, każde z nich jest nieco dłuższe od poprzedniego, oferując większy wysięg, niż standardowy układ pięciu ramion. Łącznik E Łącznik E to rodzaj dźwigniowego połączenia między kolumną i ramieniem wewnętrznym, a także ramieniem wewnętrznym i zewnętrznym. Jest to przydatne podczas podnoszenia ciężkich ładunków bezpośrednio w górę, na przykład na rusztowanie. Boczne wsporniki zwiększają stabilność Boczne wsporniki przymocowane do ramion wysuwnych stabilizują je poprzecznie i minimalizują luzy. Większość modeli żurawi Hiab może zostać wyposażona w takie wsporniki. Ostrzeżenie o wysoko uniesionym ramieniu Kiedy harmonogram pracy jest napięty i trzeba szybko zabrać się za kolejne zadanie, łatwo jest popełnić błąd. Jeśli na przykład kierowca zapomni prawidłowo złożyć żuraw, konsekwencje mogą być poważne. W takich sytuacjach nie sposób przecenić takiego zabezpieczenia, jak ostrzeżenie o wysoko uniesionym ramieniu. System SPACE nieprzerwanie śledzi pozycję ramienia, a w razie pozostawienia żurawia wysuniętego w pionie, kontrolka w kabinie ostrzeże kierowcę, zanim rozpocznie jazdę. 9

10

11 Moc i inteligencja Zdalne sterowanie żurawiem Jedną z zalet zdalnego sterowania firmy Hiab jest to, że operator żurawia może stać w najbardziej dogodnym miejscu w czasie sterowania żurawiem. Pozwala to na bardziej wydajną i komfortową pracę, dodatkowo zwiększając bezpieczeństwo. Kolejną korzyścią jest fakt, że operator jest jednocześnie swoim pomocnikiem przy załadunku-rozładunku, ponieważ może stanąć w pobliżu ładunku lub gdziekolwiek, gdzie stałby jego pomocnik. Zadania można wykonywać szybciej i mniejszym kosztem. Nowatorska konstrukcja w oparciu o opinie użytkowników Firma Hiab słynie na świecie z innowacji i technicznej perfekcji. Jakość i niezawodność naszych urządzeń nie ma sobie równych na rynku żurawi samochodowych. Jest jednak inny decydujący czynnik naszego globalnego sukcesu. Mamy zwyczaj słuchać i reagować na potrzeby tych, którzy liczą się najbardziej właścicieli i operatorów naszych żurawi. Projekt i opracowanie każdego produkowanego przez nas żurawia opiera się na opiniach klientów. Dla każdego użytkownika żurawia Hiab staje się to oczywiste. 11

12 Cargotec zwiększa wydajność przepływu ładunków, oferując rozwiązania w zakresie załadunku i rozładunku towarów na lądzie i morzu gdziekolwiek znajduje się ładunek. Główne marki córki firmy Cargotec w branży obsługi ładunków Hiab, Kalmar i MacGregor, są globalnymi liderami rynku w swoich dziedzinach. PB-288-PL-EU_091210
