Certyfikacja Diagnostyka Dokumentacja

Transkrypt

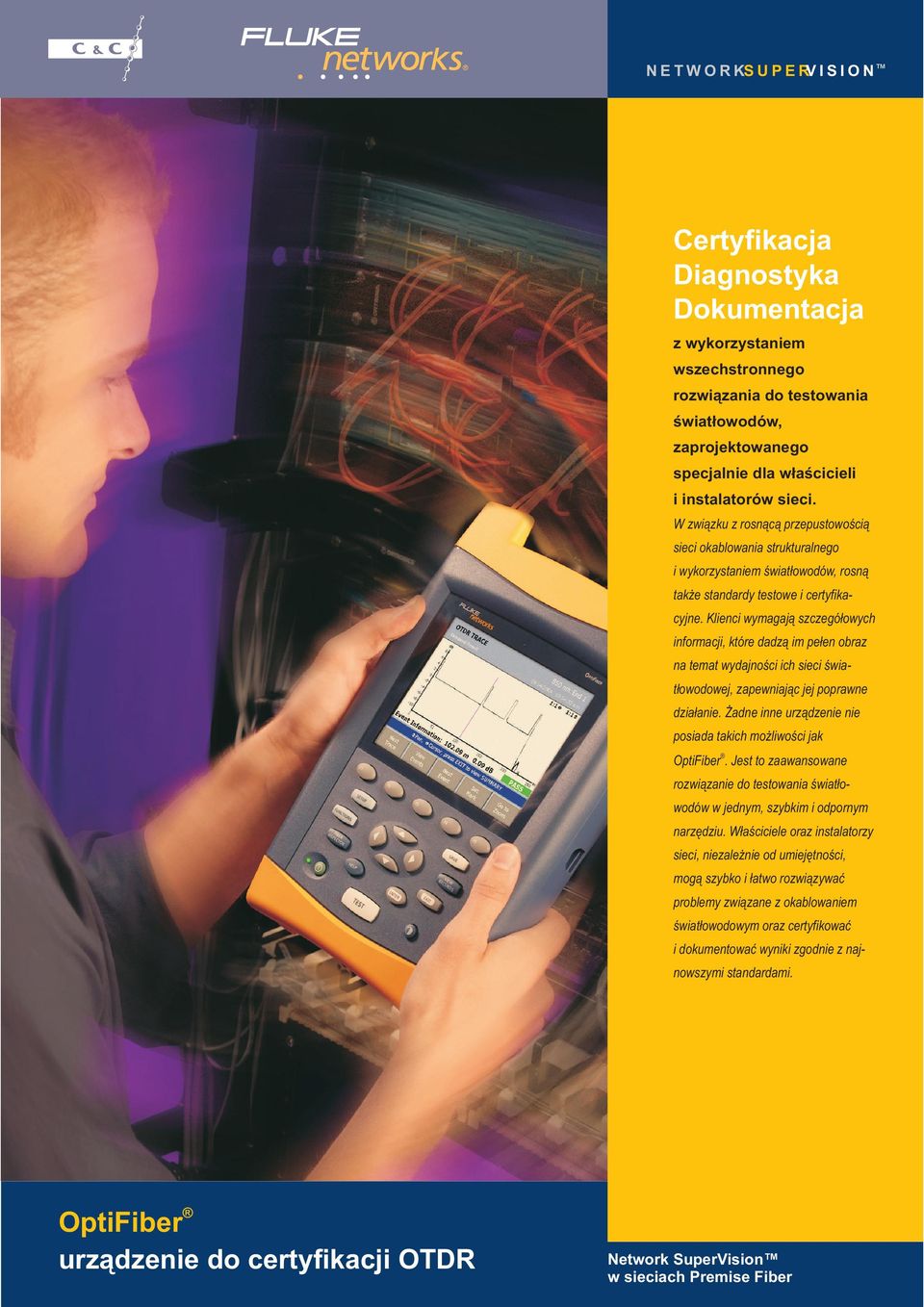

1 N E T W O R KS U P E RV I S I O N Certyfikacja Diagnostyka Dokumentacja z wykorzystaniem wszechstronnego rozwiązania do testowania światłowodów, zaprojektowanego specjalnie dla właścicieli i instalatorów sieci. W związku z rosnącą przepustowością sieci okablowania strukturalnego i wykorzystaniem światłowodów, rosną także standardy testowe i certyfikacyjne. Klienci wymagają szczegółowych informacji, które dadzą im pełen obraz na temat wydajności ich sieci światłowodowej, zapewniając jej poprawne działanie. Żadne inne urządzenie nie posiada takich możliwości jak OptiFiber. Jest to zaawansowane rozwiązanie do testowania światłowodów w jednym, szybkim i odpornym narzędziu. Właściciele oraz instalatorzy sieci, niezależnie od umiejętności, mogą szybko i łatwo rozwiązywać problemy związane z okablowaniem światłowodowym oraz certyfikować i dokumentować wyniki zgodnie z najnowszymi standardami. OptiFiber urządzenie do certyfikacji OTDR Network SuperVision w sieciach Premise Fiber

2 Nowy poziom testowania światłowodów OptiFiber urządzenie certyfikujące OTDR dostarcza potrzebnych informacji na temat sieci światłowodowej, aby szybko znaleźć usterkę, przywrócić wydajność sieci oraz zapewnić zgodność z rosnącymi wymaganiami testowania i certyfikacji okablowania światłowodowego. Wszystkie informacje potrzebne do zapewnienia wysokiej jakość okablowania światłowodowego, których potrzebuje instalator oraz klient na wyświetlaczu, na komputerze lub w wydrukowanym raporcie. Mniejsza złożoność testów OTDR dzięki automatycznemu trasowaniu i analizie zdarzeń, nakładaniu śladów (trace overlay) oraz prostym i zrozumiałym diagramom łączy. Zwiększona produktywność dzięki automatycznemu testowaniu tłumienności optycznej oraz prostemu i szybkiemu interfejsowi użytkownika. Rozwiązywanie problemów na złączach z wykorzystaniem mikroskopu wizyjnego 250X/400X do analizy czystości złącza. Bezpośrednie pomiary mocy optycznej w celu weryfikacji wydajności źródła i łącza. Sprawne zarządzanie danymi oraz tworzenie profesjonalnych raportów, które zawierają wszystkie kluczowe dane. Komfortowa praca, nawet w przypadku małych powierzchni dzięki jednemu z najlżejszych i najwygodniejszych reflektometrów OTDR dostępnych na rynku. Dobra inwestycja dzięki zakupowi potrzebnych urządzeń z możliwością późniejszego zakupu nowych modułów, gdy wzrosną potrzeby lub nastąpi rozwój technologii. Certyfikacja zgodna z wymaganiami klienta i standardami przemysłowymi Rozwiązywanie usterek i certyfikacja bezawaryjnych (mission-critical) sieci światłowodowych wymagają specjalistycznych umiejętności i narzędzi. Jedynie OptiFiber - urządzenie certyfikujące OTDR firmy Fluke Networks jest zaprojektowane specjalnie, aby sprostać tym wymaganiom. Integruje ono certyfikację tłumienności/długości, ChannelMap, analizę OTDR oraz wizyjną inspekcję zakończeń, w jednym urządzeniu. Natychmiastowy wzrost efektywności OptiFiber sprawia, że testowanie światłowodów jest tak proste jak testowanie okablowania miedzianego. Wykorzystywane narzędzia są poręczne i posiadają intuicyjny interfejs użytkownika (podobny do spotykanych w rozwiązaniach do certyfikacji okablowania miedzianego). Teraz rozwiązywanie usterek światłowodów i testowanie zgodności z najnowszymi standardami przemysłowymi i specyfikacją klienta jest bezproblemowe i szybkie. Pełne informacje o sieci światłowodowej OptiFiber urządzenie do certyfikacji OTDR jest optymalnym rozwiązaniem do testowania sieci światłowodowych, gdzie długość łączy jest niewielka. Zaawansowana optoelektronika dokładnie wskazuje wielokrotne zdarzenia, oddalone od siebie o mniej niż metr. OptiFiber zapobiega przeoczeniu usterek, oszczędzając czas i pieniądze. Odporne, przyjazne użytkownikowi urządzenie OptiFiber jest kompaktowym i lekkim urządzeniem idealnym do pracy w typowym otoczeniu: małych przestrzeniach i zatłoczonych szafach kablowych. Jest łatwy w obsłudze, modułowa struktura umożliwia instalację opcjonalnych modułów, które mogą być wymieniane w kilka sekund bez konieczności używania dodatkowych narzędzi. Dlatego rekonfiguracja urządzenia w dowolnym momencie jest bardzo prosta. OptiFiber, tak jak inne testery Fluke Networks jest odporny na najtrudniejsze warunki pracy. OptiFiber wszechstronne rozwiązanie do testowania strukturalnego okablowania światłowodowego OptiFiber został zaprojektowany z myślą o instalatorach okablowania strukturalnego i właścicielach sieci oraz spełnia wymogi najnowszych standardów. Jest naturalnym przedłużeniem najnowocześniejszych rozwiązań firmy Fluke Networks dla instalatorów okablowania miedzianego i światłowodowego. OptiFiber zwiększa możliwości firmy i jest dobrą inwestycją.

3 Duże możliwości: Pełne informacje o sieci światłowodowej Mała waga Jedynie 1.9 kg z baterią i modułem testowym Ustawienia Łatwa i szybka konfiguracja dla nowych prac i wymogów testowych. Możliwość wyboru z predefiniowanej listy lub stworzenia indywidualnych limitów Funkcjonalność Szybkie przeglądanie i wybór spośród różnych funkcji Karta pamięci MMC Przenoszenie do biura wyników testów bez konieczności zabierania całego urządzenia z miejsca pracy Zintegrowana podstawka Mocna podstawka ułatwia pracę na powierzchni stołu Zapisywanie rezultatów Zapisywanie wszystkich wyników testów światłowodów w pojedynczym rekordzie Przeglądanie rekordów Łatwe przeglądanie wyników testów nawet na miejscu pracy; sortowanie po numerze ID, miejscu pracy i dacie Port klawiatury Przyspieszanie wprowadzanie danych przy wykorzystaniu opcjonalnej klawiatury Port USB Umożliwia szybką wymianę danych pomiędzy urządzeniem i komputerem FiberInspector Oglądanie powiększonych obrazów zakończeń światłowodów Port RS232 Umożliwia przesyłanie danych do komputera Pomoc Kompletny przewodnik po naciśnięciu przycisku Przenośny Małe wymiary ułatwiają pracę (wys x szer x gł. 6.4 cm). Testy Pełne testy światłowodów po naciśnięciu przycisku Bateria Osiem godzin testów na jednym ładowaniu, bateria litowo jonowa Dodatkowa jednostka zdalna OptiFiber do certyfikacji tłumienności/długości

4 Profesjonalne i dokładne informacje o infrastrukturze światłowodowej oraz oprogramowanie do zarządzania testami okablowania LinkWare Oprogramowanie do zarządzania testami okablowania LinkWare ułatwia zarządzanie i drukowanie wszechstronnych danych testowych, zapewnia jakość i wydajność instalacji. LinkWare umożliwia szybki dostęp i organizację wyników testów oraz pozwala tworzyć profesjonalne raporty, które spełniają nowe wymagania certyfikacji i pozostawiają dobre wrażenie po wykonaniu pracy. Dodatkowo można łączyć wyniki testów całej sieci dzięki urządzeniom z serii DTX lub z serii DSP Personalizacja raportów dodawanie logo firmy, zwiększają profesjonalizm raportu Dokumentowanie parametrów testu certyfikacji tłumienności/długości oraz szczegółowych wyników dla kilku długości fali i obu kierunków Wyraźne prezentowanie wyników Pass / Fail i dokładniejszych informacji trasowania światłowodu Przedstawianie wykresów trasowania dla dwóch długości fali i obu kierunków w jednym raporcie Drukowanie ocenionych zdjęć i dokumentacja złącza światłowodu Dokumentowanie długości łącza światłowodowego oraz miejsca połączeń w formacie, który jest łatwo zrozumiały

5 Pełen obraz sieci światłowodowej Pełen obraz sieci światłowodowej jest niezbędny, aby zapewnić odpowiednią wydajność bezawaryjnych (mission-critical) łączy światłowodowych. OptiFiber daje możliwość szerszego spojrzenia na okablowanie światłowodowe. Certyfikacja tłumienności/długości Analiza tłumienności optycznej Pass/Fail sprawia, że certyfikacja zgodności z wymogami standardów przemysłowych jest łatwa, a wyniki prezentowane są w czytelny, łatwy do interpretacji sposób. ChannelMap W tym miejscu zaczyna się rozwiązywanie problemów. Diagram kanału zawiera patchcordy. Istnieje możliwość sprawdzenia, czy łącza działają poprawnie na całej długości Campusu oraz określenia liczby i lokalizacji wszystkich złączy kanału. FiberInspector Pro Wbudowana kamera OptiFiber pozwala na sprawdzenie z powiększeniem 250x i 400x stanu zakończeń światłowodów. Następnie można ocenić i zapisać obraz w celu późniejszego zaprezentowania go klientom. OTDR Tablica zdarzeń Trasowanie łączy światłowodowych, porównywanie z innym włóknem z wykorzystaniem Trace Overlay, powiększanie w celu lepszej analizy zdarzeń. Szybkie przechodzenie do wybranych miejsc, identyfikacja podejrzanych zdarzeń takich jak duże straty na łączach. Analiza tablicy zdarzeń OptiFiber automatycznie charakteryzuje i porównuje tłumienność oraz współczynnik odbicia (reflectance) z podanymi przez użytkownika limitami. Wyniki są wyświetlane w czytelnej tabeli, którą można przedstawić klientowi. Sprawdzenie OTDR jakości portów OptiFiber posiada funkcję automatycznego sprawdzania jakości portu, która ostrzega użytkownika, gdy port jest zabrudzony lub uszkodzony.

6 N E T W O R KS U P E RV I S I O N Opinie instalatorów na temat urządzenia certyfikującego OptiFiber Coraz więcej instalacji wysokoprzepustowych światłowodów, przed uruchomieniem okablowania, wymaga rozszerzonych testów tłumienności i długości w celu certyfikacji. Okazuje się, że musimy mierzyć tłumienność wtrąceniową oraz dostarczać analizę OTDR, aby posiadać pełne informacje na temat całej sieci. OptiFiber łączy wszystkie te funkcje w jednym urządzeniu, dając możliwość dostarczenia klientom wyczerpujących informacji na temat sieci, wyników wszystkich testów. Kierownik ds. światłowodów Jest to najbardziej przyjazny użytkownikowi reflektometr OTDR. Wbudowana kamera jest dużą zaletą, ponieważ można obejrzeć zakończenie złącza bez odłączania kabla z szafy. Inspektor ds. zapewnienia jakości Jesteśmy jedną z największych firm instalujących okablowanie światłowodowe, dlatego testowanie jest dla nas bardzo ważne. Doceniam zalety nowego OptiFiber, który mógłby zastąpić dwa lub trzy inne urządzenia. Duża pojemność kart pamięci jest dużą zaletą w porównaniu z pojemnością dyskietek, których używaliśmy wcześniej. Wyniki testów są w naszej branży bardzo ważne. Kierownik projektu Produkt ten jest fenomenalny, dużo lepszy niż inne reflektometry OTDR, ponieważ jest łatwy w obsłudze i posiada małą, jednometrową strefę martwą. Jest on także lekki sprawiając, że testowanie jest bardzo łatwe. Instalator okablowania OptiFiber jest bardzo przydatny szczególnie w przypadku dużych i średnich sieci, takich jak na przykład Campusy uczelniane, gdzie istnieje wiele połączeń, a światłowody są tam krótsze niż w przypadku zastosowań przesyłowych. OptiFiber pomaga dostarczyć klientom bardziej szczegółowych informacji na temat ich sieci światłowodowej. Według mnie, najbardziej przydatnym elementem OptiFiber jest jego duży wyświetlacz, prezentujący łatwe do zinterpretowania, szczegółowe informacje graficzne. Kosztorysant W celu sprawdzenia możliwości urządzenia certyfikującego OTDR OptiFiber, zapraszamy na stronę gdzie można obejrzeć wirtualną prezentację produktu. Szczegółowe informacje dostępne są także u lokalnego przedstawiciela firmy Fluke Networks. Więcej informacji na temat modeli, opcji, akcesoriów oraz specyfikacji produktów znajduje się na stronie internetowej. C&C Partners Telecom sp. z o.o. ul. 17 stycznia 119, Leszno tel. (0) fax (0) flukenetworks@ccpartners.pl Biura: Gdańsk, Warszawa, Katowice Generalny Przedstawiciel w Polsce
