JEDNOSTKA PROJEKTOWA PRZEBUDOWA DWORCA KOLEJOWEGO BRZEG DOLNY

Transkrypt

1 INWESTOR JEDNOSTKA PROJEKTOWA POLSKIE KOLEJE PAŃSTWOWE SPÓŁKA AKCYJNA Ul. Szczęśliwicka 62, Warszawa RAIL PROJEKT Sp. z o.o. ul. J. Chłopickiego 50, Warszawa TYTUŁ OPRACOWANIA PRZEBUDOWA DWORCA KOLEJOWEGO BRZEG DOLNY ADRES INWESTYCJI DWORZEC KOLEJOWY W BRZEGU DOLNYM ul. Towarowa 3, Brzeg Dolny, Nr działki ew. 1 AM 29 obręb Brzeg Dolny ETAP BRANŻA OPRACOWANIE WIELOBRANŻOWE ZESPÓŁ PROJEKTOWY FUNKCJA IMIĘ, NAZWISKO UPRAWNIENIA / SPECJALNOŚĆ PODPIS PROJEKTANT SPRAWDZAJĄCY PROJEKTANT KONSTRUKCJI SPRAWDZAJĄCY KONSTRUKCJI PROJEKTANT INSTALACJI SANITARNYCH SPRAWDZAJĄCY INSTALACJI SANITARNYCH arch. Bartosz Szubski arch. Katarzyna Litwiniuk Maciej Majkowski inż. Jarosław Elikowski Marcin Surowiec Paweł Lesman upr. bud. nr KPOKK IA 50/2008 architektonicznej bez ograniczeń upr. bud. nr PO/KK/283/2009 architektonicznej bez ograniczeń upr. bud. nr POM/0359/POOK/09 konstrukcyjno-budowlanej bez ograniczeń upr. bud. nr POM/0370/POOK/09 konstrukcyjno-budowlanej bez ograniczeń upr. bud. nr POM/0016/POOS/05 instalacyjnej bez ograniczeń upr. bud. nr POM/0056/POOS/10 instalacyjnej bez ograniczeń

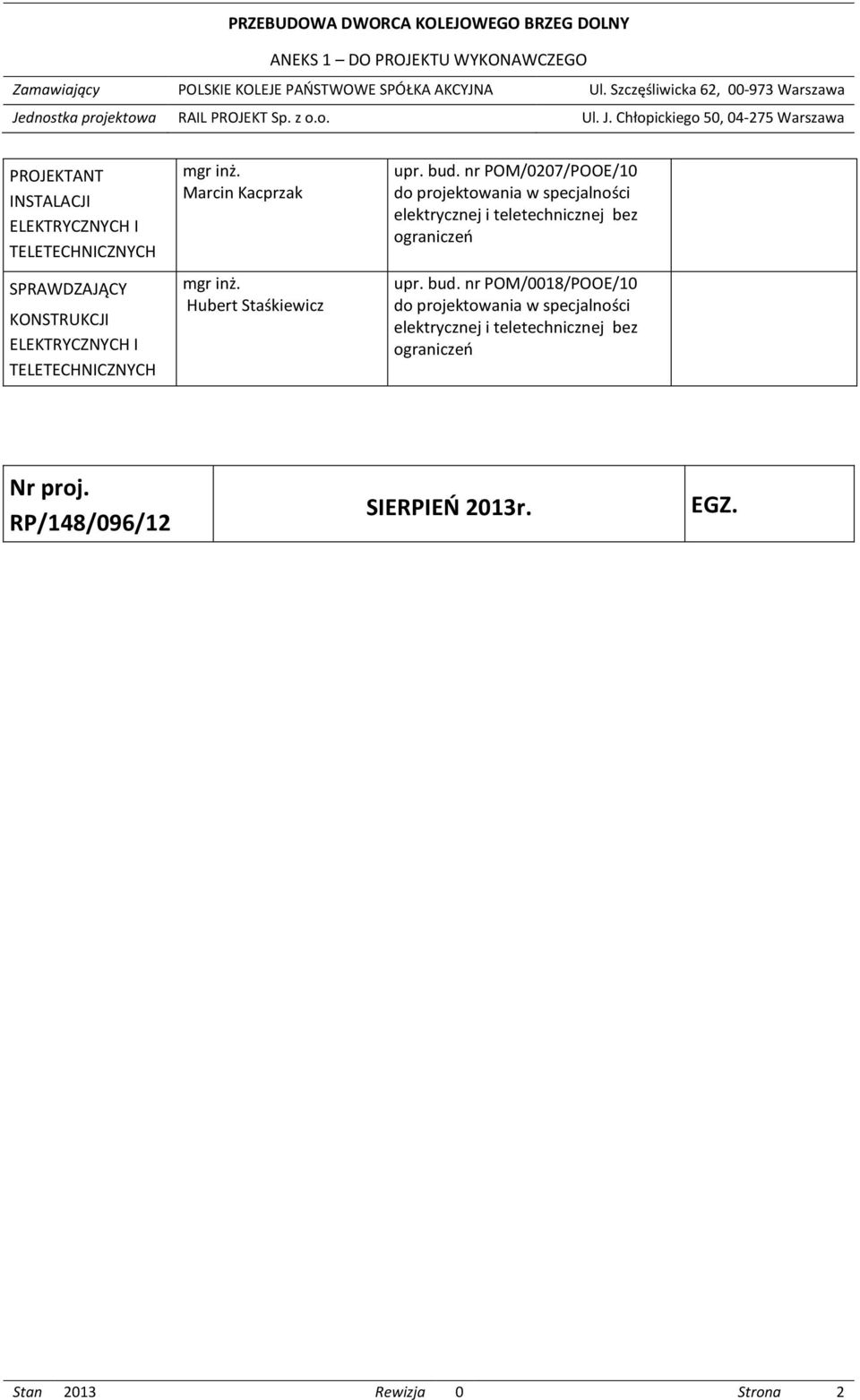

2 PROJEKTANT INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH SPRAWDZAJĄCY KONSTRUKCJI ELEKTRYCZNYCH I TELETECHNICZNYCH Marcin Kacprzak Hubert Staśkiewicz upr. bud. nr POM/0207/POOE/10 elektrycznej i teletechnicznej bez ograniczeń upr. bud. nr POM/0018/POOE/10 elektrycznej i teletechnicznej bez ograniczeń Nr proj. RP/148/096/12 SIERPIEŃ 2013r. EGZ. Stan 2013 Rewizja 0 Strona 2

3 SPIS ZAWARTOŚCI 1. Projekt zagospodarowania terenu Zmiany w projekcie wykonawczym Część rysunkowa Architektura Zmiany w projekcie wykonawczym Część rysunkowa Konstrukcja Zmiany w projekcie wykonawczym Część rysunkowa Instalacje sanitarne Zmiany w projekcie wykonawczym Część rysunkowa Instalacje elektryczne i teletechniczne Zmiany w projekcie wykonawczym Część rysunkowa... 7 Stan 2013 Rewizja 0 Strona 3

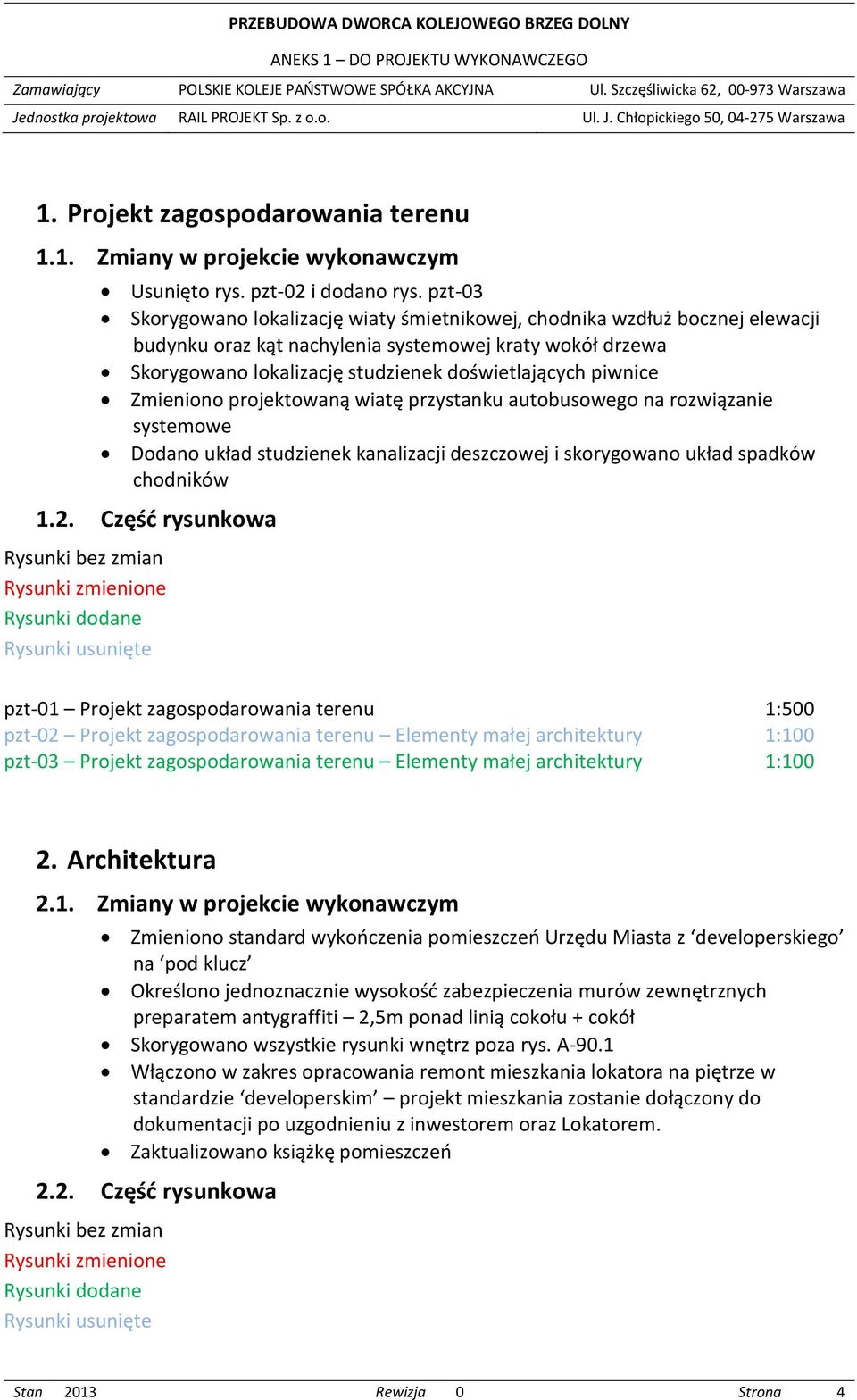

4 1. Projekt zagospodarowania terenu 1.1. Zmiany w projekcie wykonawczym Usunięto rys. pzt-02 i dodano rys. pzt-03 Skorygowano lokalizację wiaty śmietnikowej, chodnika wzdłuż bocznej elewacji budynku oraz kąt nachylenia systemowej kraty wokół drzewa Skorygowano lokalizację studzienek doświetlających piwnice Zmieniono projektowaną wiatę przystanku autobusowego na rozwiązanie systemowe Dodano układ studzienek kanalizacji deszczowej i skorygowano układ spadków chodników 1.2. Część rysunkowa pzt-01 Projekt zagospodarowania terenu 1:500 pzt-02 Projekt zagospodarowania terenu Elementy małej architektury 1:100 pzt-03 Projekt zagospodarowania terenu Elementy małej architektury 1: Architektura 2.1. Zmiany w projekcie wykonawczym Zmieniono standard wykończenia pomieszczeń Urzędu Miasta z developerskiego na pod klucz Określono jednoznacznie wysokość zabezpieczenia murów zewnętrznych preparatem antygraffiti 2,5m ponad linią cokołu + cokół Skorygowano wszystkie rysunki wnętrz poza rys. A-90.1 Włączono w zakres opracowania remont mieszkania lokatora na piętrze w standardzie developerskim projekt mieszkania zostanie dołączony do dokumentacji po uzgodnieniu z inwestorem oraz Lokatorem. Zaktualizowano książkę pomieszczeń 2.2. Część rysunkowa Stan 2013 Rewizja 0 Strona 4

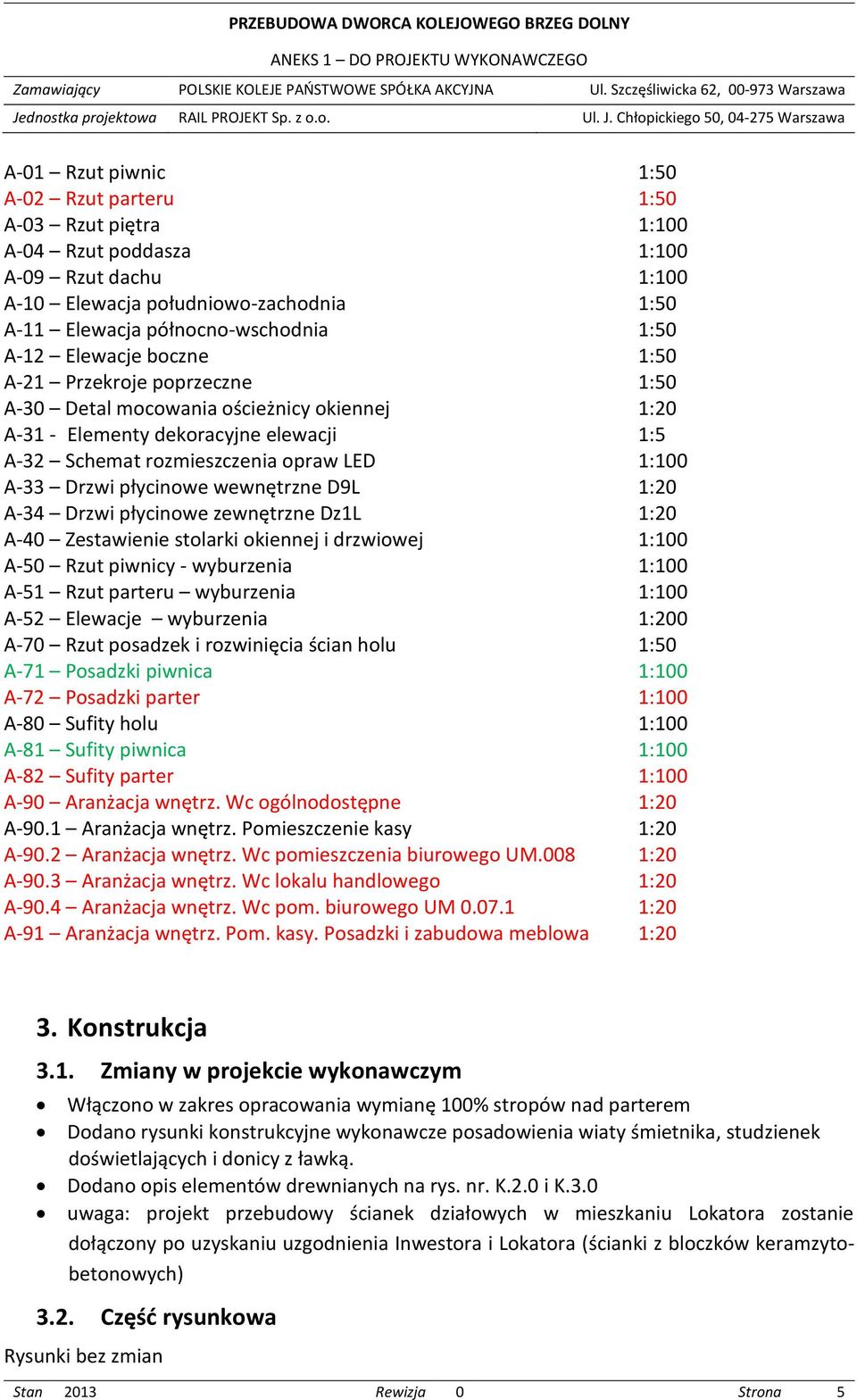

5 A-01 Rzut piwnic 1:50 A-02 Rzut parteru 1:50 A-03 Rzut piętra 1:100 A-04 Rzut poddasza 1:100 A-09 Rzut dachu 1:100 A-10 Elewacja południowo-zachodnia 1:50 A-11 Elewacja północno-wschodnia 1:50 A-12 Elewacje boczne 1:50 A-21 Przekroje poprzeczne 1:50 A-30 Detal mocowania ościeżnicy okiennej 1:20 A-31 - Elementy dekoracyjne elewacji 1:5 A-32 Schemat rozmieszczenia opraw LED 1:100 A-33 Drzwi płycinowe wewnętrzne D9L 1:20 A-34 Drzwi płycinowe zewnętrzne Dz1L 1:20 A-40 Zestawienie stolarki okiennej i drzwiowej 1:100 A-50 Rzut piwnicy - wyburzenia 1:100 A-51 Rzut parteru wyburzenia 1:100 A-52 Elewacje wyburzenia 1:200 A-70 Rzut posadzek i rozwinięcia ścian holu 1:50 A-71 Posadzki piwnica 1:100 A-72 Posadzki parter 1:100 A-80 Sufity holu 1:100 A-81 Sufity piwnica 1:100 A-82 Sufity parter 1:100 A-90 Aranżacja wnętrz. Wc ogólnodostępne 1:20 A-90.1 Aranżacja wnętrz. Pomieszczenie kasy 1:20 A-90.2 Aranżacja wnętrz. Wc pomieszczenia biurowego UM.008 1:20 A-90.3 Aranżacja wnętrz. Wc lokalu handlowego 1:20 A-90.4 Aranżacja wnętrz. Wc pom. biurowego UM :20 A-91 Aranżacja wnętrz. Pom. kasy. Posadzki i zabudowa meblowa 1:20 3. Konstrukcja 3.1. Zmiany w projekcie wykonawczym Włączono w zakres opracowania wymianę 100% stropów nad parterem Dodano rysunki konstrukcyjne wykonawcze posadowienia wiaty śmietnika, studzienek doświetlających i donicy z ławką. Dodano opis elementów drewnianych na rys. nr. K.2.0 i K.3.0 uwaga: projekt przebudowy ścianek działowych w mieszkaniu Lokatora zostanie dołączony po uzyskaniu uzgodnienia Inwestora i Lokatora (ścianki z bloczków keramzytobetonowych) 3.2. Część rysunkowa Stan 2013 Rewizja 0 Strona 5

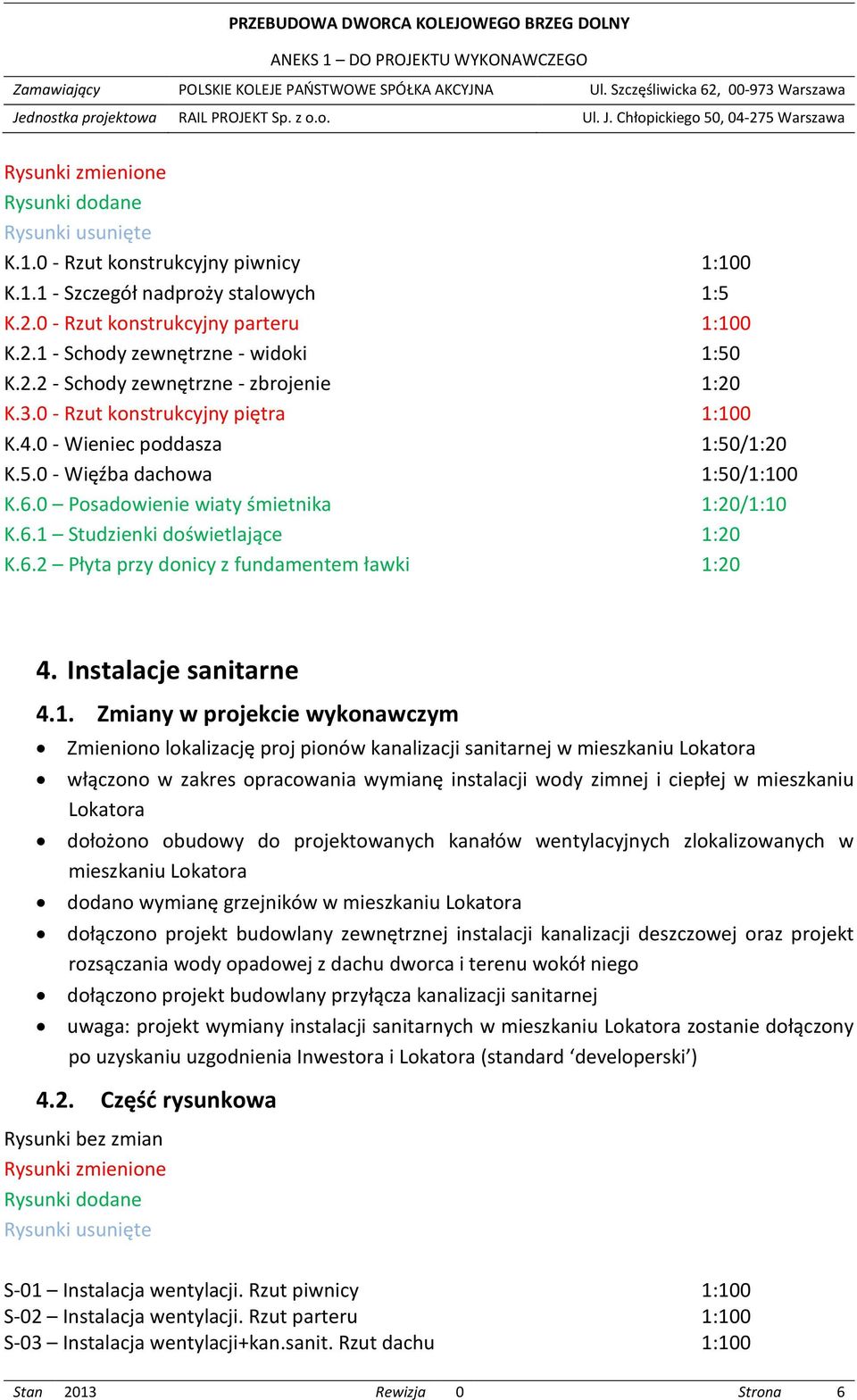

6 K Rzut konstrukcyjny piwnicy 1:100 K Szczegół nadproży stalowych 1:5 K Rzut konstrukcyjny parteru 1:100 K Schody zewnętrzne - widoki 1:50 K Schody zewnętrzne - zbrojenie 1:20 K Rzut konstrukcyjny piętra 1:100 K Wieniec poddasza 1:50/1:20 K Więźba dachowa 1:50/1:100 K.6.0 Posadowienie wiaty śmietnika 1:20/1:10 K.6.1 Studzienki doświetlające 1:20 K.6.2 Płyta przy donicy z fundamentem ławki 1:20 4. Instalacje sanitarne 4.1. Zmiany w projekcie wykonawczym Zmieniono lokalizację proj pionów kanalizacji sanitarnej w mieszkaniu Lokatora włączono w zakres opracowania wymianę instalacji wody zimnej i ciepłej w mieszkaniu Lokatora dołożono obudowy do projektowanych kanałów wentylacyjnych zlokalizowanych w mieszkaniu Lokatora dodano wymianę grzejników w mieszkaniu Lokatora dołączono projekt budowlany zewnętrznej instalacji kanalizacji deszczowej oraz projekt rozsączania wody opadowej z dachu dworca i terenu wokół niego dołączono projekt budowlany przyłącza kanalizacji sanitarnej uwaga: projekt wymiany instalacji sanitarnych w mieszkaniu Lokatora zostanie dołączony po uzyskaniu uzgodnienia Inwestora i Lokatora (standard developerski ) 4.2. Część rysunkowa S-01 Instalacja wentylacji. Rzut piwnicy 1:100 S-02 Instalacja wentylacji. Rzut parteru 1:100 S-03 Instalacja wentylacji+kan.sanit. Rzut dachu 1:100 Stan 2013 Rewizja 0 Strona 6

7 S-04 Instalacja wentylacji. Schemat cz.1 - S-05 Instalacja wentylacji. Schemat cz.2 - S-06 Instalacja wod-kan. Rzut piwnicy 1:100 S-07 Instalacja wod-kan. Rzut parteru 1:100 S-08 Instalacja wod-kan. Rzut piętra 1:100 S-09 Instalacja wod-kan. Rozwinięcie kan.sanit. cz.1 1:100 S-10 Instalacja wod-kan. Rozwinięcie kan.sanit. cz.2 1:100 S-11 Instalacja wod-kan. Rozwinięcie kan.sanit. cz.3 1:100 S-12 Instalacja c.o. Rzut piwnicy 1:100 S-13 Instalacja c.o. Rzut parteru 1:100 S-14 Instalacja c.o. Rozwinięcie - S-15 Instalacja c.o. Schemat kotłowni WK-01 Instalacja zewnetrzna kanalizacji deszczowej 1:100 WK-02 Profile kanalizacji deszczowej PS-01 Plan sytuacyjny przyłącze KS 1:500 S-00 Przyłącze KS - profil 1: Instalacje elektryczne i teletechniczne 5.1. Zmiany w projekcie wykonawczym Poprawiono zasilanie do kurtyn powietrznych (wypusty po obu stronach drzwi) Zmieniono lokalizację przycisku wyłącznika ppoż Uwzględniono zasilanie do podgrzewaczy wody Uwzględniono zasilanie do wentylatorów kanałowych Oprawy poprawiono zgodnie z aktualną książką pomieszczeń W opisie zamieszczono informację odnośnie wysokości montażu gniazd w łazienkach oraz wysokości montażu podgrzewaczy wody Przewidziano w rozdzielnicy głównej rezerwę na licznik oraz zabezpieczenie do zasilenia mieszkania Uwzględniono zasilanie do floorboxa Oświetlenie tablic za pomocą taśmy LED Neonica stopień szczelności IP67. Oświetlenie tablic jest uwzględnione na rys. nr E01 Oświetlenie zewnętrzne tylko iluminacja elewacji budynku. Nie przewiduje się dodatkowego oświetlenia zewnętrznego Dobrano znaki ewakuacji rys. nr E01. uwaga: projekt wymiany instalacji elektrycznych w mieszkaniu Lokatora zostanie dołączony po uzyskaniu uzgodnienia Inwestora i Lokatora (standard developerski ) 5.2. Część rysunkowa Stan 2013 Rewizja 0 Strona 7

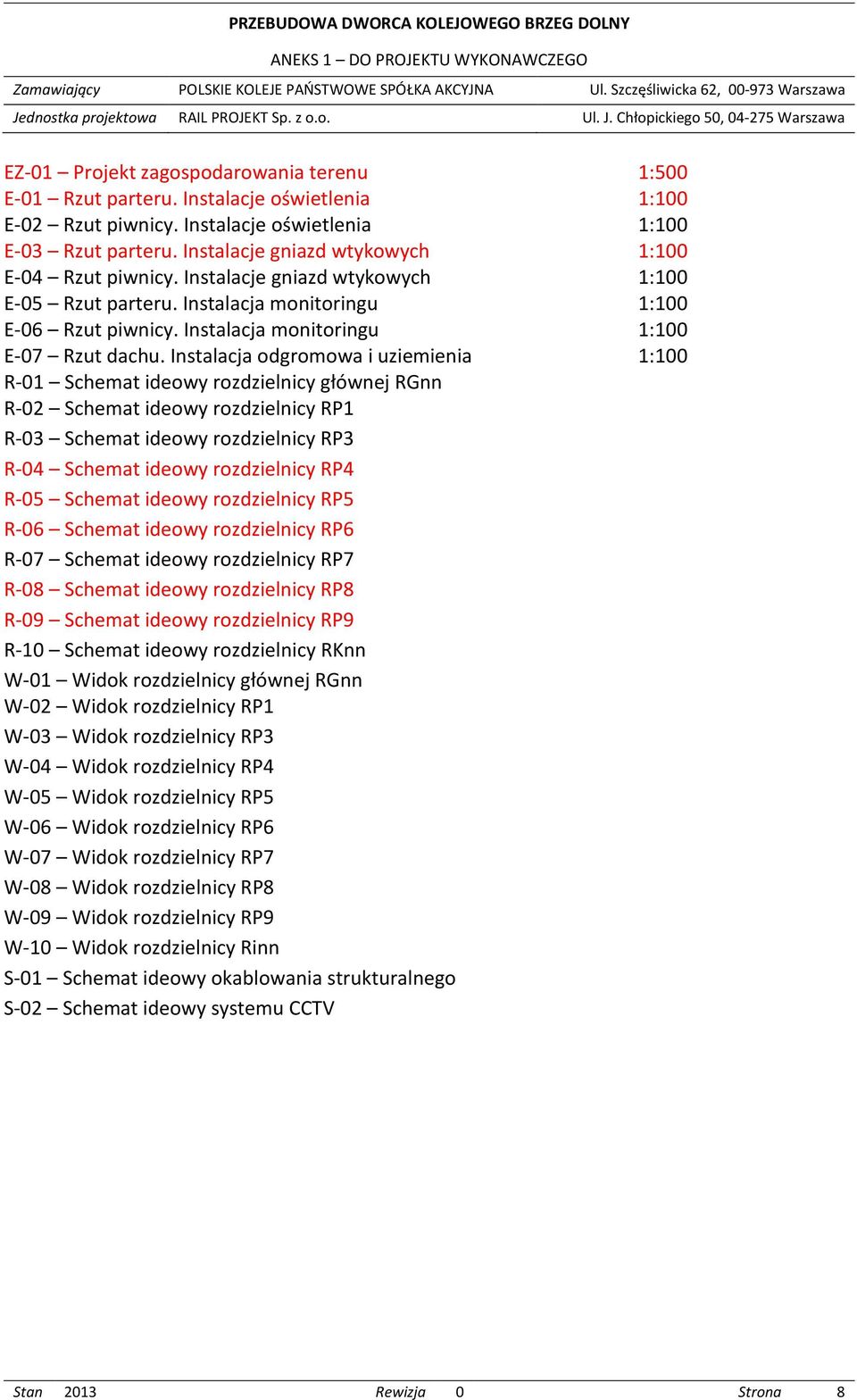

8 EZ-01 Projekt zagospodarowania terenu 1:500 E-01 Rzut parteru. Instalacje oświetlenia 1:100 E-02 Rzut piwnicy. Instalacje oświetlenia 1:100 E-03 Rzut parteru. Instalacje gniazd wtykowych 1:100 E-04 Rzut piwnicy. Instalacje gniazd wtykowych 1:100 E-05 Rzut parteru. Instalacja monitoringu 1:100 E-06 Rzut piwnicy. Instalacja monitoringu 1:100 E-07 Rzut dachu. Instalacja odgromowa i uziemienia 1:100 R-01 Schemat ideowy rozdzielnicy głównej RGnn R-02 Schemat ideowy rozdzielnicy RP1 R-03 Schemat ideowy rozdzielnicy RP3 R-04 Schemat ideowy rozdzielnicy RP4 R-05 Schemat ideowy rozdzielnicy RP5 R-06 Schemat ideowy rozdzielnicy RP6 R-07 Schemat ideowy rozdzielnicy RP7 R-08 Schemat ideowy rozdzielnicy RP8 R-09 Schemat ideowy rozdzielnicy RP9 R-10 Schemat ideowy rozdzielnicy RKnn W-01 Widok rozdzielnicy głównej RGnn W-02 Widok rozdzielnicy RP1 W-03 Widok rozdzielnicy RP3 W-04 Widok rozdzielnicy RP4 W-05 Widok rozdzielnicy RP5 W-06 Widok rozdzielnicy RP6 W-07 Widok rozdzielnicy RP7 W-08 Widok rozdzielnicy RP8 W-09 Widok rozdzielnicy RP9 W-10 Widok rozdzielnicy Rinn S-01 Schemat ideowy okablowania strukturalnego S-02 Schemat ideowy systemu CCTV Stan 2013 Rewizja 0 Strona 8
