EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2019 CZĘŚĆ PISEMNA

Transkrypt

1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu Układ graficzny CKE 2019 Nazwa kwalifikacji: Naprawa uszkodzonych nadwozi pojazdów samochodowych Oznaczenie kwalifikacji: M.24 Wersja arkusza: X M.24-X Czas trwania egzaminu: 60 minut EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2019 CZĘŚĆ PISEMNA Instrukcja dla zdającego 1. Sprawdź, czy arkusz egzaminacyjny zawiera 11 stron. Ewentualny brak stron lub inne usterki zgłoś przewodniczącemu zespołu nadzorującego. 2. Do arkusza dołączona jest KARTA ODPOWIEDZI, na której w oznaczonych miejscach: wpisz oznaczenie kwalifikacji, zamaluj kratkę z oznaczeniem wersji arkusza, wpisz swój numer PESEL*, wpisz swoją datę urodzenia, przyklej naklejkę ze swoim numerem PESEL. 3. Arkusz egzaminacyjny zawiera test składający się z 40 zadań. 4. Za każde poprawnie rozwiązane zadanie możesz uzyskać 1 punkt. 5. Aby zdać część pisemną egzaminu musisz uzyskać co najmniej 20 punktów. 6. Czytaj uważnie wszystkie zadania. 7. Rozwiązania zaznaczaj na KARCIE ODPOWIEDZI długopisem lub piórem z czarnym tuszem/ atramentem. 8. Do każdego zadania podane są cztery możliwe odpowiedzi: A, B, C, Odpowiada im następujący układ kratek w KARCIE ODPOWIEDZI: 9. Tylko jedna odpowiedź jest poprawna. 10. Wybierz właściwą odpowiedź i zamaluj kratkę z odpowiadającą jej literą np., gdy wybrałeś odpowiedź A : 11. Staraj się wyraźnie zaznaczać odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz odpowiedź, otocz ją kółkiem i zaznacz odpowiedź, którą uważasz za poprawną, np. 12. Po rozwiązaniu testu sprawdź, czy zaznaczyłeś wszystkie odpowiedzi na KARCIE ODPOWIEDZI i wprowadziłeś wszystkie dane, o których mowa w punkcie 2 tej instrukcji. Pamiętaj, że oddajesz przewodniczącemu zespołu nadzorującego tylko KARTĘ ODPOWIEDZI. Powodzenia! * w przypadku braku numeru PESEL seria i numer paszportu lub innego dokumentu potwierdzającego tożsamość

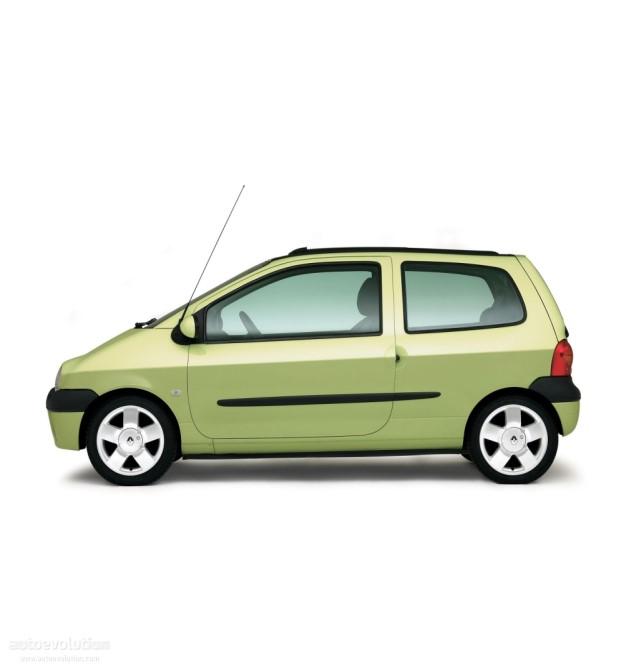

2 Zadanie 1. Typ nadwozia pojazdu przedstawionego na rysunku to bus. van. sedan. hatchback. Zadanie 2. Ze względu na liczbę brył przedstawiony na rysunku pojazd posiada nadwozie typu jednobryłowe. dwubryłowe. 2,5 bryłowe. trzybryłowe. Zadanie 3. Żywice poliestrowe można zastosować między innymi do produkcji zbiorników paliwa. tłoków silników spalinowych. elementów nadwozi samochodowych. klocków hamulcowych nowej generacji. Zadanie 4. Dla poprawienia bezpieczeństwa biernego nadwozia pojazdów samochodowych wykonuje się z blach o niskiej plastyczności. miękkich tworzyw sztucznych. materiałów o wysokiej twardości. metali o mieszanych właściwościach. Zadanie 5. Uszkodzenie poszycia nadwozia przedstawione na rysunku to złamanie. pęknięcie. wgniecenie. sprasowanie. Strona 2 z 11

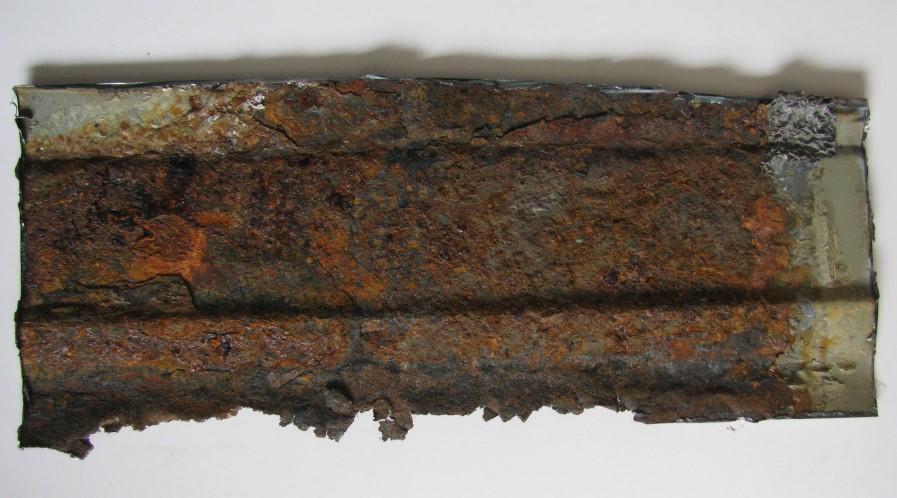

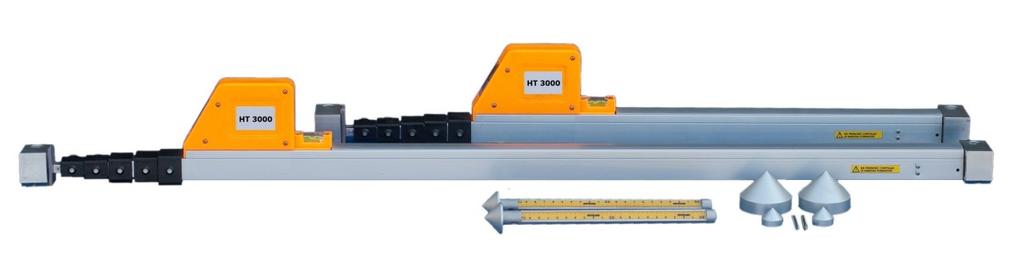

3 Zadanie 6. Przedstawione na rysunku uszkodzenie elementu nadwozia nazywa się erozją. korozją. pasywacją. śniedzeniem. Zadanie 7. Przedstawione na rysunku urządzenie używa się do wstępnego pomiaru rozstawu osi. zbieżności kół. długości pojazdów. geometrii nadwozia. Zadanie 8. Przedstawione na rysunku urządzenie służy do pomiarów zbieżności kół. kąta pochylenia koła. geometrii zawieszenia. geometrii bryły nadwozia. Zadanie 9. Na rysunku przedstawiono proces naprawy progu. słupka. podłużnic. podszybia. Strona 3 z 11

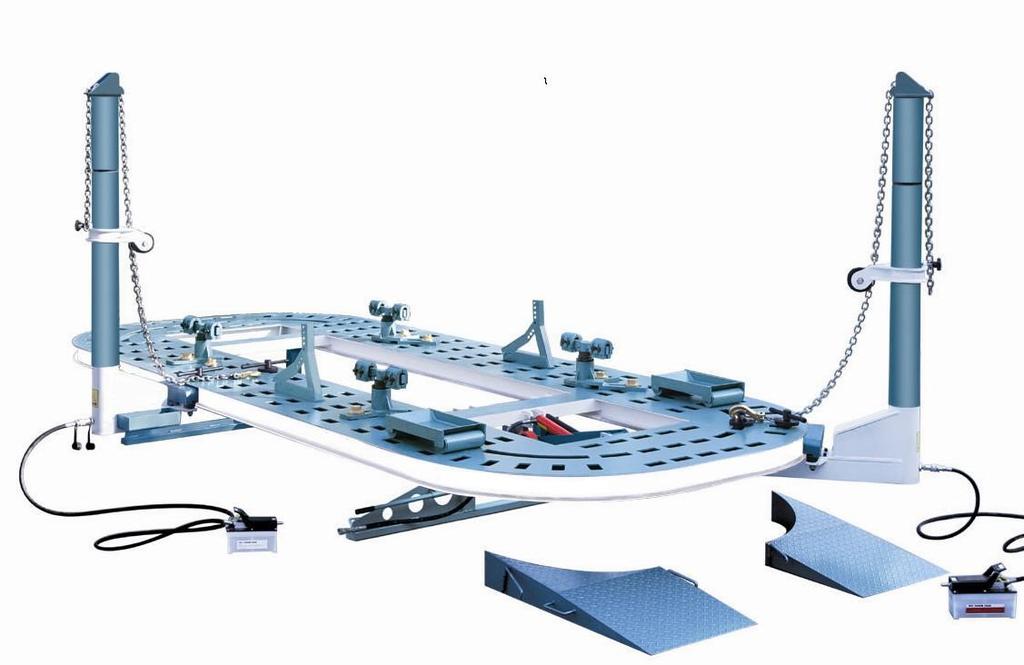

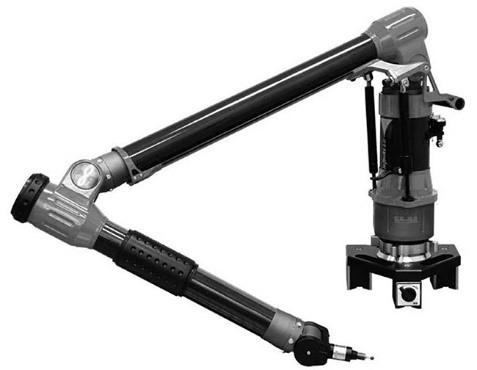

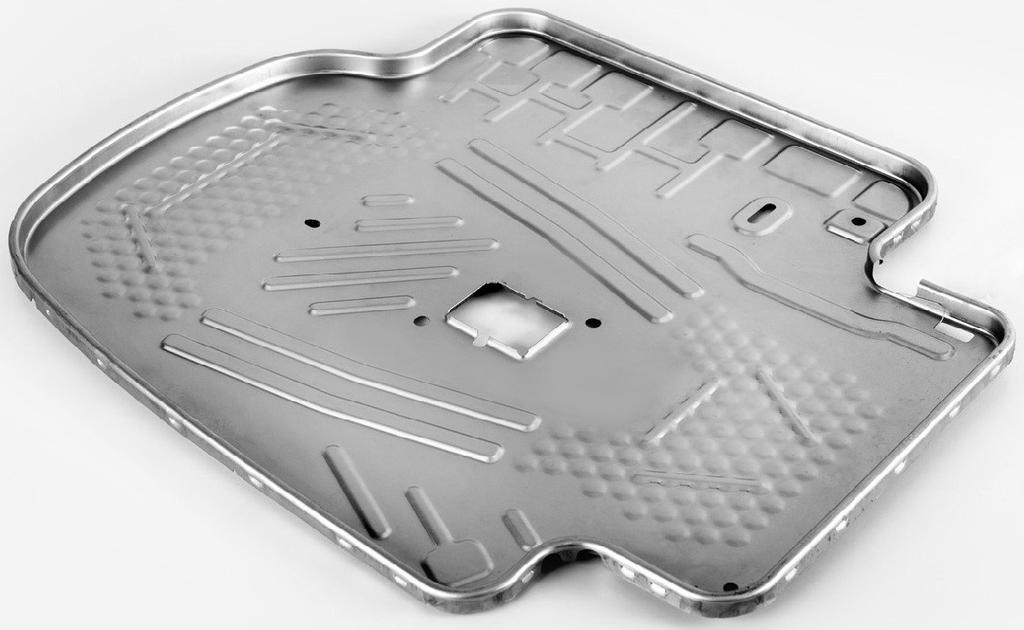

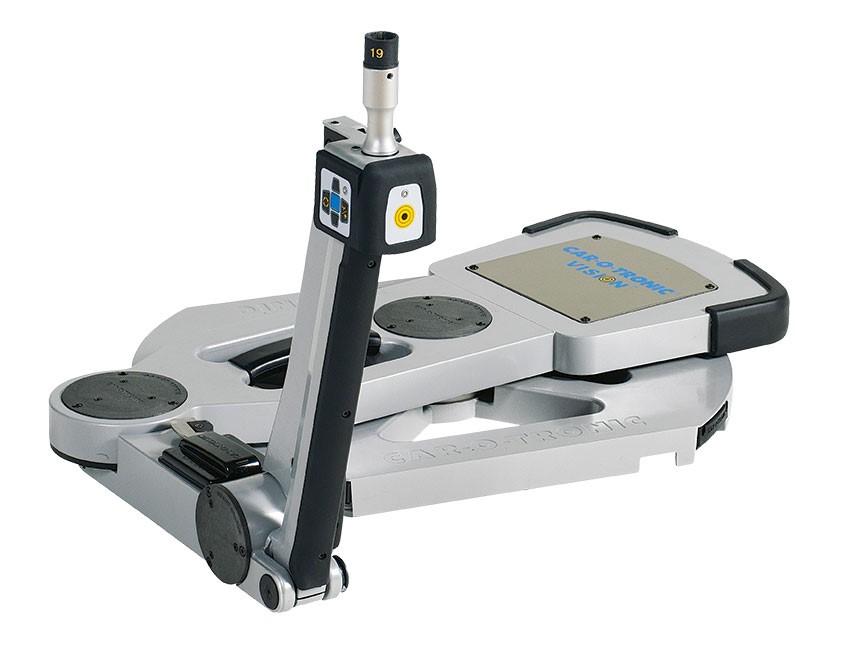

4 Zadanie 10. Na rysunku przedstawiono ramę naprawczą. urządzenie do pomiaru geometrii kół. urządzenie do pomiaru zbieżności kół. urządzenie do pomiaru bryły nadwozia. Zadanie 11. Jeżeli po otwarciu opadają drzwi pojazdu, świadczy to o zużyciu rygla. kasety. zamka. zawiasów. Zadanie 12. Na rysunku przedstawiono cyrkiel warsztatowy. urządzenie do diagnostyki silnika. trójwymiarowe ramię pomiarowe. urządzenie do pomiaru zbieżności. Zadanie 13. Przedstawiona na rysunku urządzenie służy do cięcia. żłobienia. zaginania. zgrzewania. Zadanie 14. Przedstawiony na rysunku element nadwozia pojazdu wykonany jest metodą gięcia. zwijania. tłoczenia. żłobienia. Strona 4 z 11

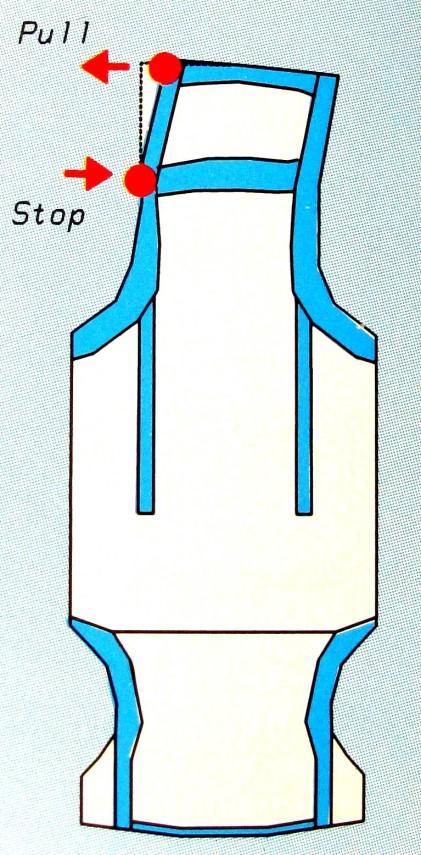

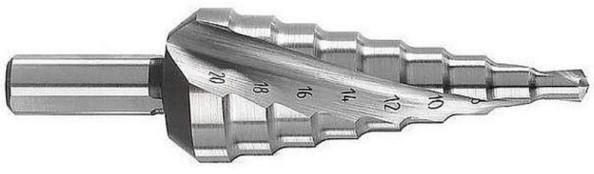

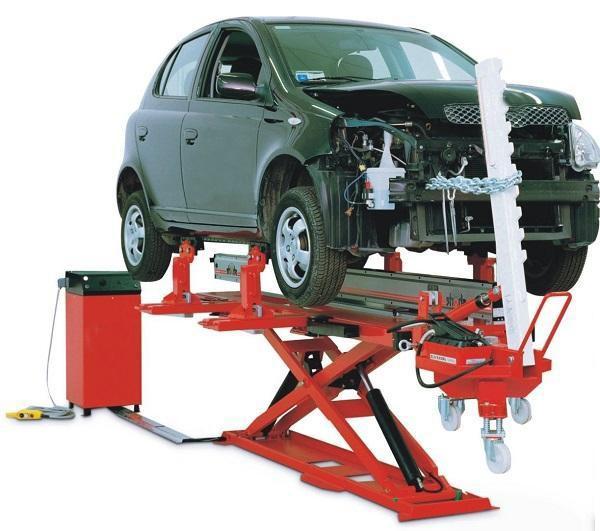

5 Zadanie 15. Przedstawione na rysunku narzędzie to Zadanie 16. frez stożkowy. wiertło stopniowe. rozwiertak nastawny. gwintownik maszynowy. Rozcięte poszycie drzwi należy naprawiać metodą Zadanie 17. klejenia. wymiany. lutowania. szpachlowania. Na rysunku przedstawiono uszkodzenie, które należy naprawiać na ramie naprawczej metodą wyłącznie pchania. wyłącznie ciągnięcia. ciągnięcia z podparciem. ciągnięcia z jednoczesnym pchaniem. Zadanie 18. Na rysunku przedstawiono urządzenie służące do naprawy nadwozi. pomiarów nadwozi. wymiany zawieszeń. wykonania konserwacji. Strona 5 z 11

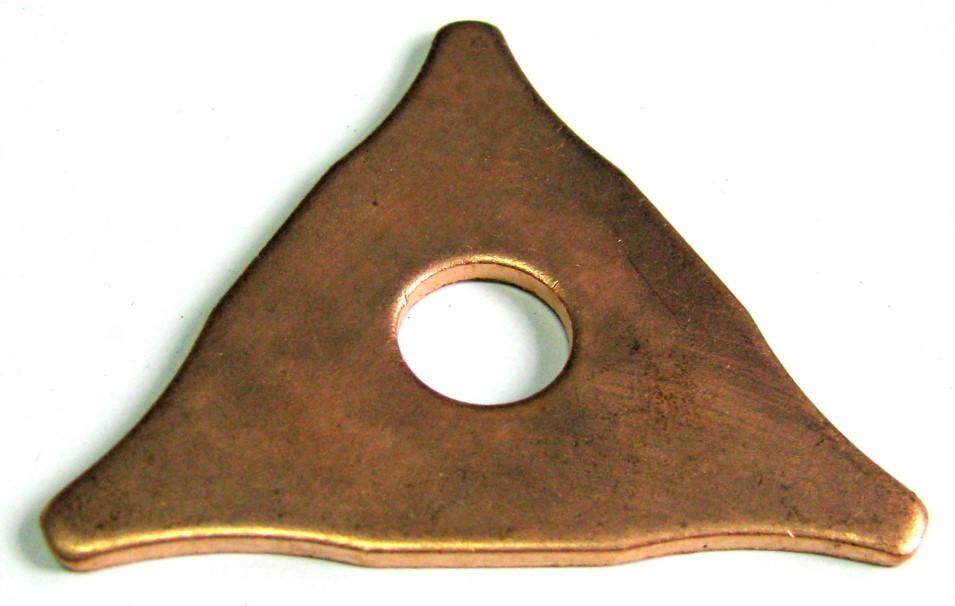

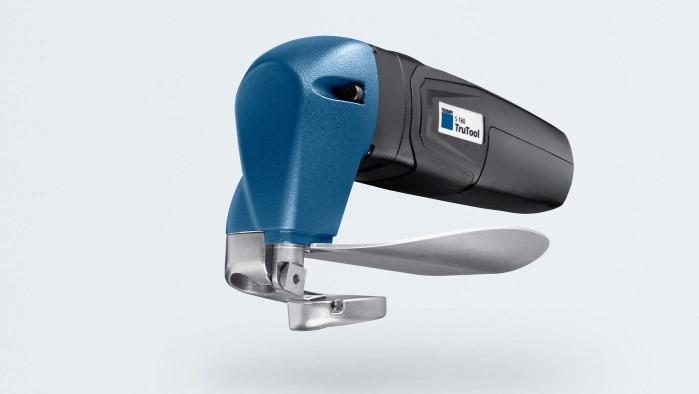

6 Zadanie 19. Urządzenie przedstawione na rysunku nie służy do pomiaru nadwozia. mocowania nadwozia. określenia wielkości odchyłek. pomiaru deformacji nadwozia. Zadanie 20. Urządzenie przedstawione na rysunku używane jest w blacharstwie samochodowym do cięcia. zaginania. nitowania. zawijania. Zadanie 21. Element przedstawiony na rysunku używany jest podczas napraw nadwozi samochodowych techniką spawania. lutowania. wyciągania. wypychania. Zadanie 22. Na rysunku przedstawiono połączenie kołkowe. spawane. klejone. nitowane. Strona 6 z 11

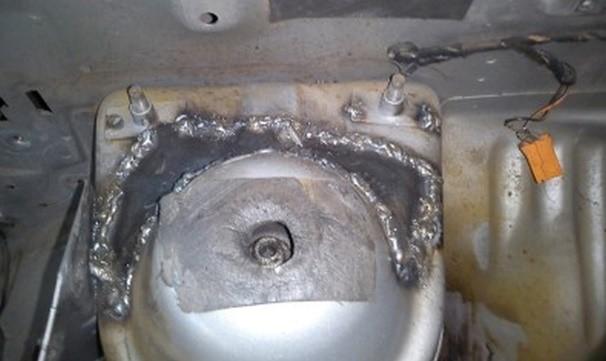

7 Zadanie 23. Przed przystąpieniem do naprawy blacharskiej pojazdu należy wstępnie określić Zadanie 24. stan zabezpieczenia antykorozyjnego. zakres występujących uszkodzeń. grubość powłoki lakierniczej. stan układu jezdnego. Przedstawiony na rysunku etap naprawy wskazuje na rozpoczętą naprawę poprzecznicy pojazdu. prawego progu pojazdu. przedniej lewej części pojazdu. przedniej prawej części pojazdu. Zadanie 25. Błotnik posiadający na krawędziach otwory technologiczne należy zamontować do nadwozia pojazdu samochodowego stosując technikę spawania Zadanie 26. otworowego. punktowego. nakładkowego. pachwinowego. Łączenie ocynkowanych elementów nadwozi samochodowych wykonuje się metodą lutowania. lutospawania. spawania TIG. spawania MAG. Strona 7 z 11

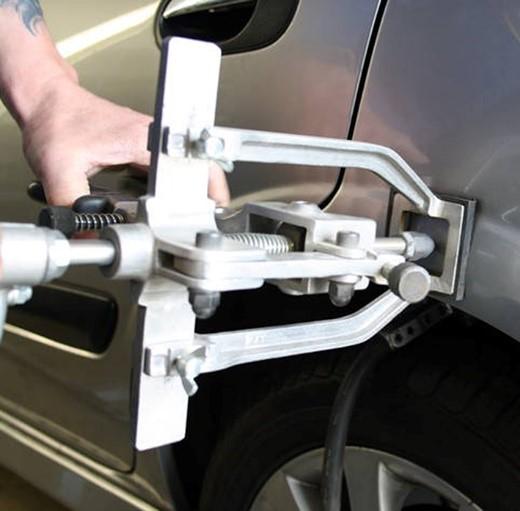

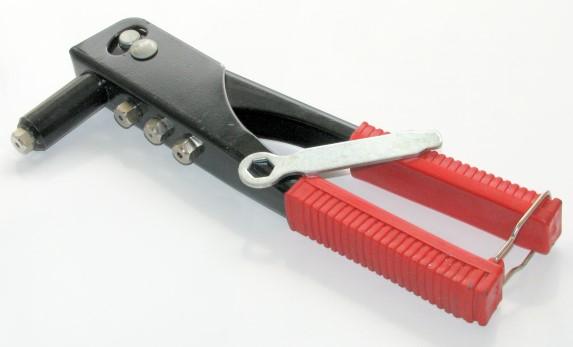

8 Zadanie 27. Przedstawione urządzenie służy do klejenia. do spawania. do lutowania twardego. do wyciągania wgnieceń. Zadanie 28. Narzędzie przedstawione na rysunku służy do wykonywania połączeń klejonych. lutowanych. nitowanych. zakładkowych. Zadanie 29. Połączenia przedstawionego na rysunku nie należy rozłączać poprzez ścięcie. wiercenie. szlifowanie. rozkręcanie. Zadanie 30. Element urządzenia pomiarowego oznaczony na rysunku cyfrą 7 to listwa wzdłużna. most pomiarowy. ruchoma bramka. głowica pomiarowa. Strona 8 z 11

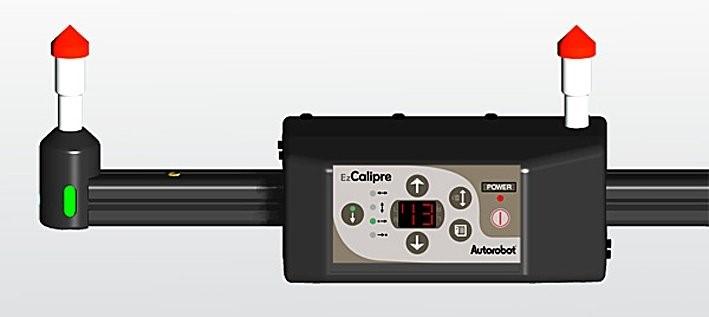

9 Zadanie 31. Przedstawione na rysunku urządzenie służy do wstępnego pomiaru zbieżności kół. szczelin nadwozia. geometrii nadwozia. kąta wyprzedzenia sworznia. Zadanie 32. Przedstawiony na rysunku system służy do pomiarów zbieżności kół. geometrii nadwozia. kąta pochylenia koła. geometrii zawieszenia. Zadanie 33. Po wykonaniu naprawy, na ramie naprawczej, w pierwszej kolejności należy pojazd Zadanie 34. zdemontować z ramy. wykonać konserwację. poddać ponownym pomiarom. zabezpieczyć farbą podkładową. Aby usunąć ogniska korozji występujące na nadwoziu samochodu, należy nałożyć środek antykorozyjny na całe nadwozie. dobrze umyć samochód i nałożyć środek antykorozyjny. wypiaskować przerdzewiałe miejsca i nałożyć powłokę lakierową. usunąć istniejące ogniska korozji, nałożyć środek antykorozyjny i polakierować. Strona 9 z 11

10 Zadanie 35. Zgodnie z technologią prac blacharskich, błotnik zgrzany do konstrukcji nadwozia należy usunąć poprzez Zadanie 36. odcięcie palnikiem. odcięcie przecinakiem. rozwiercenie zgrzewów. zeszlifowanie zgrzewów. Do antykorozyjnego zabezpieczenia zewnętrznego fragmentu wymienionej podłogi stosuje się metodę Zadanie 37. natrysku powłoki woskowej. natrysku powłoki lakierniczej. nałożenia szpachli epoksydowej. nałożenia substancji smołowatej. Na rysunku przedstawiono przyrząd do pomiaru geometrii nadwozia. deformacji nadwozia. grubości powłoki lakierowej. materiałowych wad wewnętrznych. Zadanie 38. W celu zabezpieczenia przed korozją zamkniętych profili nadwozia pojazdów stosuje się Zadanie 39. masy bitumiczne. smary na bazie silikonu. substancje na bazie wosku. substancje na bazie tworzywa sztucznego. Po naprawie blacharskiej polegającej na wymianie słupka drzwi, wstawiony element nadwozia należy zabezpieczyć wtryskując mgiełkę olejową. farbę podkładową. środek smołowaty. preparat na bazie wosku. Strona 10 z 11

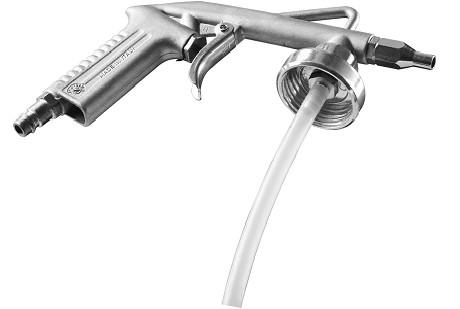

11 Zadanie 40. Na rysunku przedstawiono pistolet używany do malowania nadwozia. konserwacji podwozia. przedmuchiwania dysz. piaskowania elementów. Strona 11 z 11
