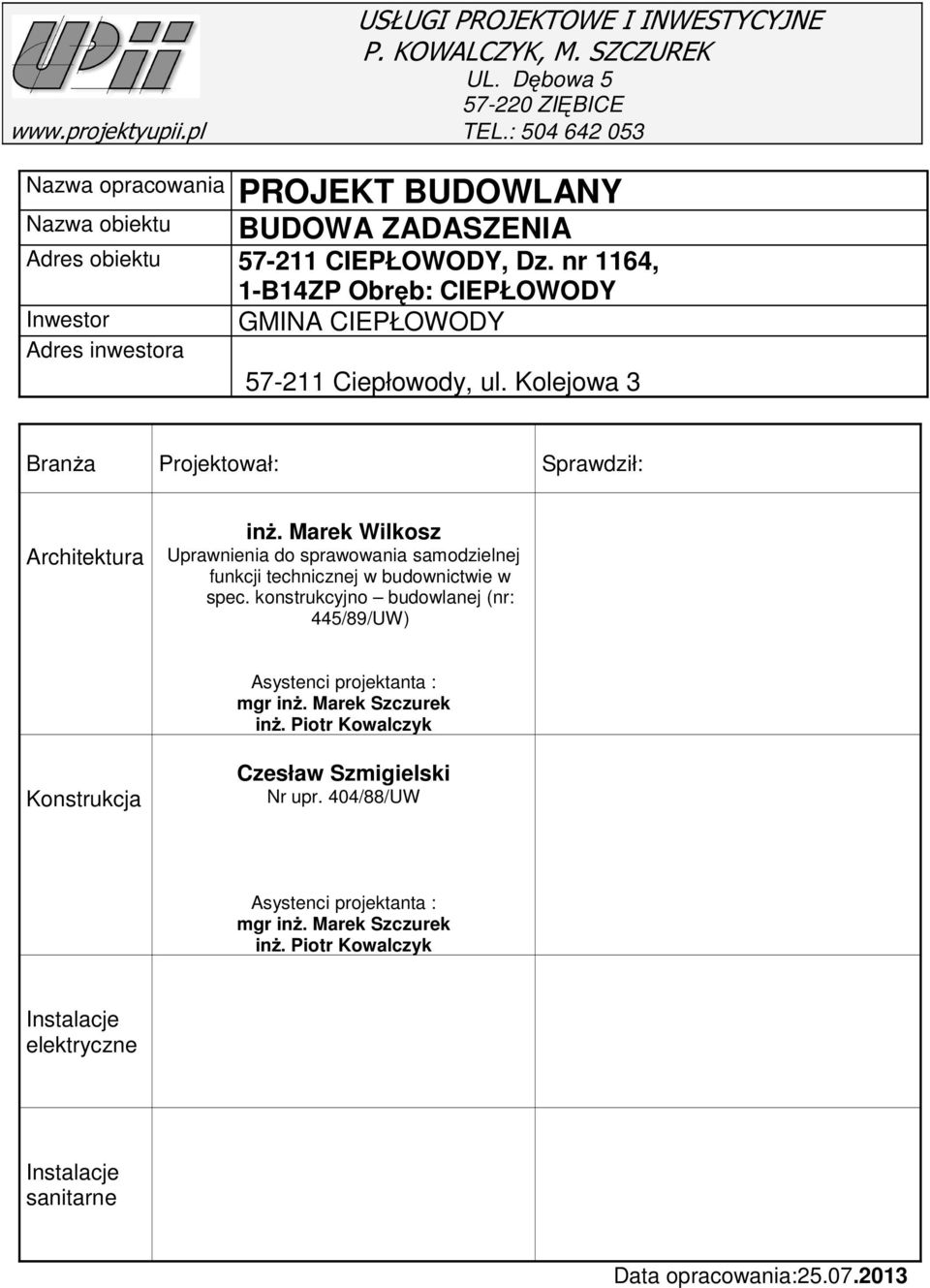

1 USŁUGI PROJEKTOWE I INWESTYCYJNE P. KOWALCZYK, M. SZCZUREK UL. Dębowa ZIĘBICE TEL.: Nazwa opracowania PROJEKT BUDOWLANY Nazwa obiektu BUDOWA ZADASZENIA Adres obiektu CIEPŁOWODY, Dz. nr 1164, 1-B14ZP Obręb: CIEPŁOWODY Inwestor GMINA CIEPŁOWODY Adres inwestora Ciepłowody, ul. Kolejowa 3 BranŜa Projektował: Sprawdził: Architektura inŝ. Marek Wilkosz Uprawnienia do sprawowania samodzielnej funkcji technicznej w budownictwie w spec. konstrukcyjno budowlanej (nr: 445/89/UW) Asystenci projektanta : mgr inŝ. Marek Szczurek inŝ. Piotr Kowalczyk Konstrukcja Czesław Szmigielski Nr upr. 404/88/UW Asystenci projektanta : mgr inŝ. Marek Szczurek inŝ. Piotr Kowalczyk Instalacje elektryczne Instalacje sanitarne Data opracowania:

2 OŚWIADCZENIE Oświadczamy, Ŝe projekt budowlany budowy wolnostojacego domu jednorodzinnego został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Data opracowania: Projektanci: Architektura: Sprawdzający: inŝ. Marek Wilkosz Uprawnienia do sprawowania samodzielnej funkcji technicznej w budownictwie w spec. konstrukcyjno budowlanej (nr: 445/89/UW) Asystenci projektanta : mgr inŝ. Marek Szczurek inŝ. Piotr Kowalczyk Konstrukcja: Czesław Szmigielski Nr upr. 404/88/UW Asystenci projektanta : mgr inŝ. Marek Szczurek inŝ. Piotr Kowalczyk 2

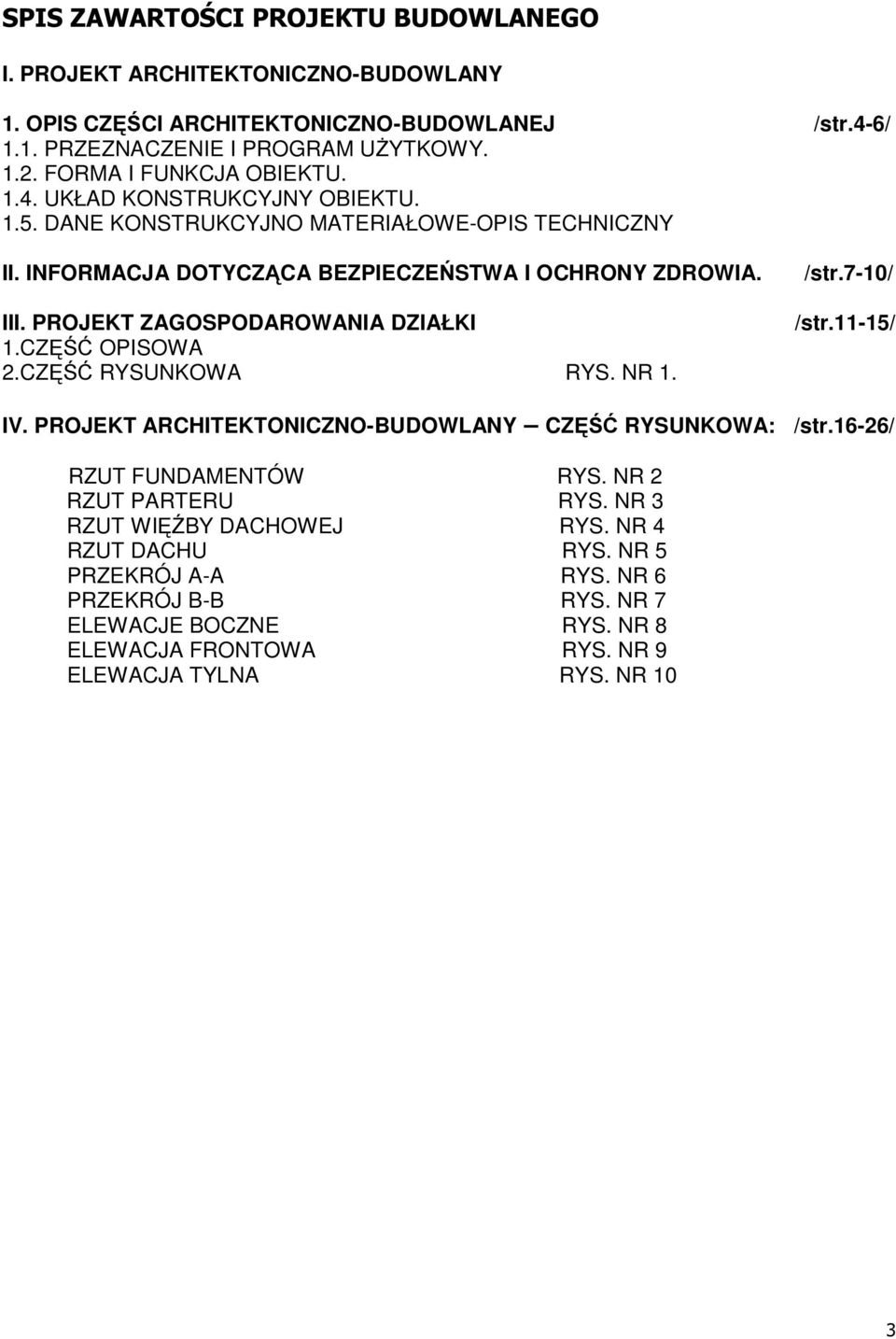

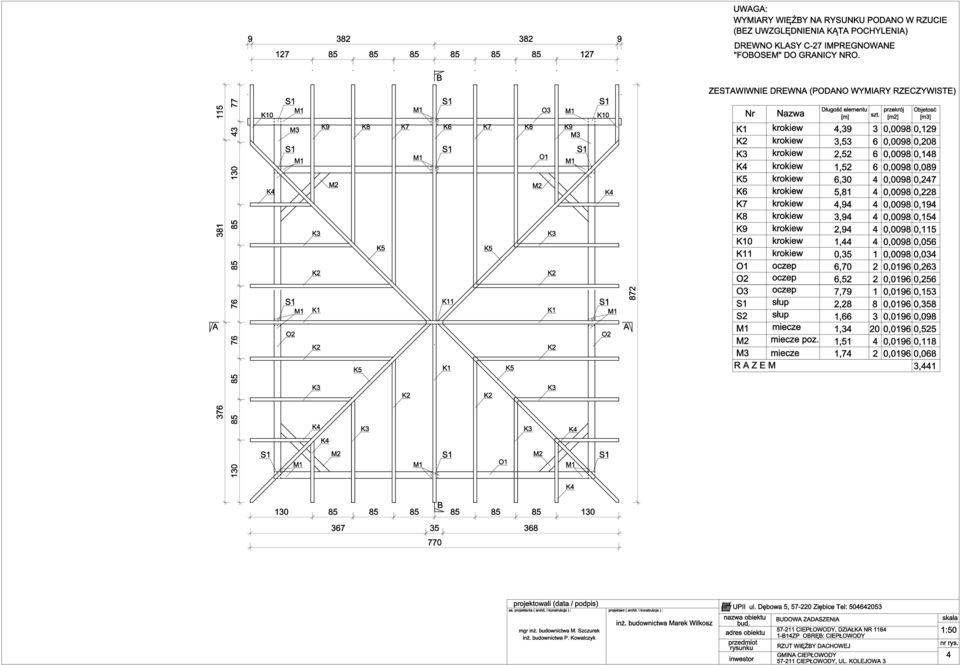

3 SPIS ZAWARTOŚCI PROJEKTU BUDOWLANEGO I. PROJEKT ARCHITEKTONICZNO-BUDOWLANY 1. OPIS CZĘŚCI ARCHITEKTONICZNO-BUDOWLANEJ /str.4-6/ 1.1. PRZEZNACZENIE I PROGRAM UśYTKOWY FORMA I FUNKCJA OBIEKTU UKŁAD KONSTRUKCYJNY OBIEKTU DANE KONSTRUKCYJNO MATERIAŁOWE-OPIS TECHNICZNY II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. III. PROJEKT ZAGOSPODAROWANIA DZIAŁKI 1.CZĘŚĆ OPISOWA 2.CZĘŚĆ RYSUNKOWA RYS. NR 1. /str.7-10/ /str.11-15/ IV. PROJEKT ARCHITEKTONICZNO-BUDOWLANY CZĘŚĆ RYSUNKOWA: /str.16-26/ RZUT FUNDAMENTÓW RYS. NR 2 RZUT PARTERU RYS. NR 3 RZUT WIĘŹBY DACHOWEJ RYS. NR 4 RZUT DACHU RYS. NR 5 PRZEKRÓJ A-A RYS. NR 6 PRZEKRÓJ B-B RYS. NR 7 ELEWACJE BOCZNE RYS. NR 8 ELEWACJA FRONTOWA RYS. NR 9 ELEWACJA TYLNA RYS. NR 10 3

4 I. Projekt Architektoniczno -Budowlany. Opracowanie stanowi projekt obejmujący budowę zadaszenia w Ciepłowodach, na działce nr 1164 obręb Ciepłowody, gm. Ciepłowody. Dane ewidencyjne Inwestor: GMINA CIEPŁOWODY Adres inwestora : CIEPŁOWODY, UL. KOLEJOWA 3 Adres Inwestycji: CIEPŁOWODY, GM. CIEPŁOWODY Nr ew. dz.: DZ. NR 1164, OBRĘB: CIEPŁOWODY 1. OPIS CZĘŚCI ARCHITEKTONICZNO-BUDOWLANEJ Przeznaczenie i program uŝytkowy. Projekt budowlany obejmuje budowę zadaszenia o konstrukcji szkieletowej drewnianej. Projektowane zadaszenie pełniło będzie funkcję przekrycie istniejących ławek i stołów parkowych. Projekt nie przewiduje ingerencji w istniejący w istniejące ławki i stoły, konstrukcja nośna zadaszenia wraz z fundamentami będzie znajdować się poza istniejącymi elementami. -Powierzchnia zabudowy -Powierzchnia uŝytkowa -Kubatura brutto -Szerokość -Długość -Wysokość 57,08 m2 54,70 m2 192,78 m3 6,70 m 8,52 m 4,66 m 1.2. Forma i funkcja obiektu. Projektowane zadaszenie pełniło będzie funkcję przekrycia istniejących ławek i stołów parkowych. Zadaszenie wykonane w technologii drewnianej szkieletowej otwartej ( bez ścian osłonowych). Konstrukcja dachu dwuspadowa o pochyleniu połaci dachowych 32, pokryta blachodachówką na łatach drewnianych 40x60 mm w rozstawie co 40 cm. 4

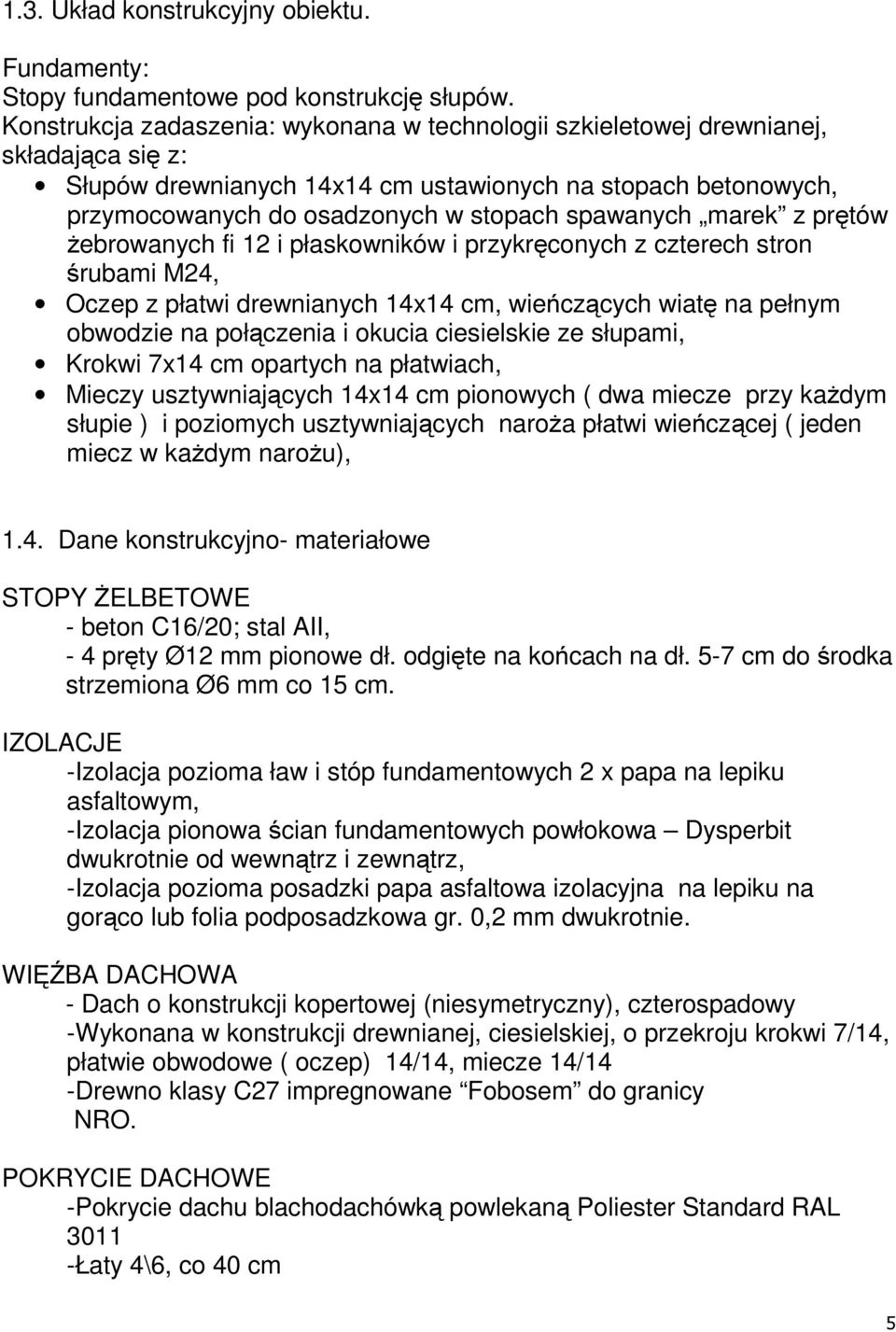

5 1.3. Układ konstrukcyjny obiektu. Fundamenty: Stopy fundamentowe pod konstrukcję słupów. Konstrukcja zadaszenia: wykonana w technologii szkieletowej drewnianej, składająca się z: Słupów drewnianych 14x14 cm ustawionych na stopach betonowych, przymocowanych do osadzonych w stopach spawanych marek z prętów Ŝebrowanych fi 12 i płaskowników i przykręconych z czterech stron śrubami M24, Oczep z płatwi drewnianych 14x14 cm, wieńczących wiatę na pełnym obwodzie na połączenia i okucia ciesielskie ze słupami, Krokwi 7x14 cm opartych na płatwiach, Mieczy usztywniających 14x14 cm pionowych ( dwa miecze przy kaŝdym słupie ) i poziomych usztywniających naroŝa płatwi wieńczącej ( jeden miecz w kaŝdym naroŝu), 1.4. Dane konstrukcyjno- materiałowe STOPY śelbetowe - beton C16/20; stal AII, - 4 pręty Ø12 mm pionowe dł. odgięte na końcach na dł. 5-7 cm do środka strzemiona Ø6 mm co 15 cm. IZOLACJE -Izolacja pozioma ław i stóp fundamentowych 2 x papa na lepiku asfaltowym, -Izolacja pionowa ścian fundamentowych powłokowa Dysperbit dwukrotnie od wewnątrz i zewnątrz, -Izolacja pozioma posadzki papa asfaltowa izolacyjna na lepiku na gorąco lub folia podposadzkowa gr. 0,2 mm dwukrotnie. WIĘŹBA DACHOWA - Dach o konstrukcji kopertowej (niesymetryczny), czterospadowy -Wykonana w konstrukcji drewnianej, ciesielskiej, o przekroju krokwi 7/14, płatwie obwodowe ( oczep) 14/14, miecze 14/14 -Drewno klasy C27 impregnowane Fobosem do granicy NRO. POKRYCIE DACHOWE -Pokrycie dachu blachodachówką powlekaną Poliester Standard RAL Łaty 4\6, co 40 cm 5

6 -Kontrłaty 3\4, -Folia dachowa np. Eurovent 90, -Obróbki blacharskie z blachy powlekanej jak pokrycie, -Rynny o średnicy 12 cm i rury spustowe o średnicy 10 cm z PCV PRZYTWIERDZENIE SŁUPÓW DREWNIANYCH - słupy przykręcone z czterech stron śrubami M 24, - płaskowniki o wymiarach 450x60x4 mm z przyspawanymi prętami ze stali Ŝebr. fi 12 mm dł. 10 cm, wtopione w beton na głębokość 20 cm; stal AII. Powłoki malarskie i wykończenie: Wszystkie elementy drewniane zew. oszlifować na gładko i pokryć dwukrotnie impregnatem Fobos j.w. i dwukrotnie Lakierobejcą matową, wodoodporną i mrozoodporną w kolorze mahoń. Połączenia ciesielskie: wszystkie połączenia konstrukcyjnych elementów drewnianych wykonywać na ciesielskie zakłady, zaciosy i wpusty. Stosować do połączeń śruby, gwoździe i typowe okucia ciesielskie otworowe ( nakładki kalenicowe, kątowniki, płaskowniki i inne). 6

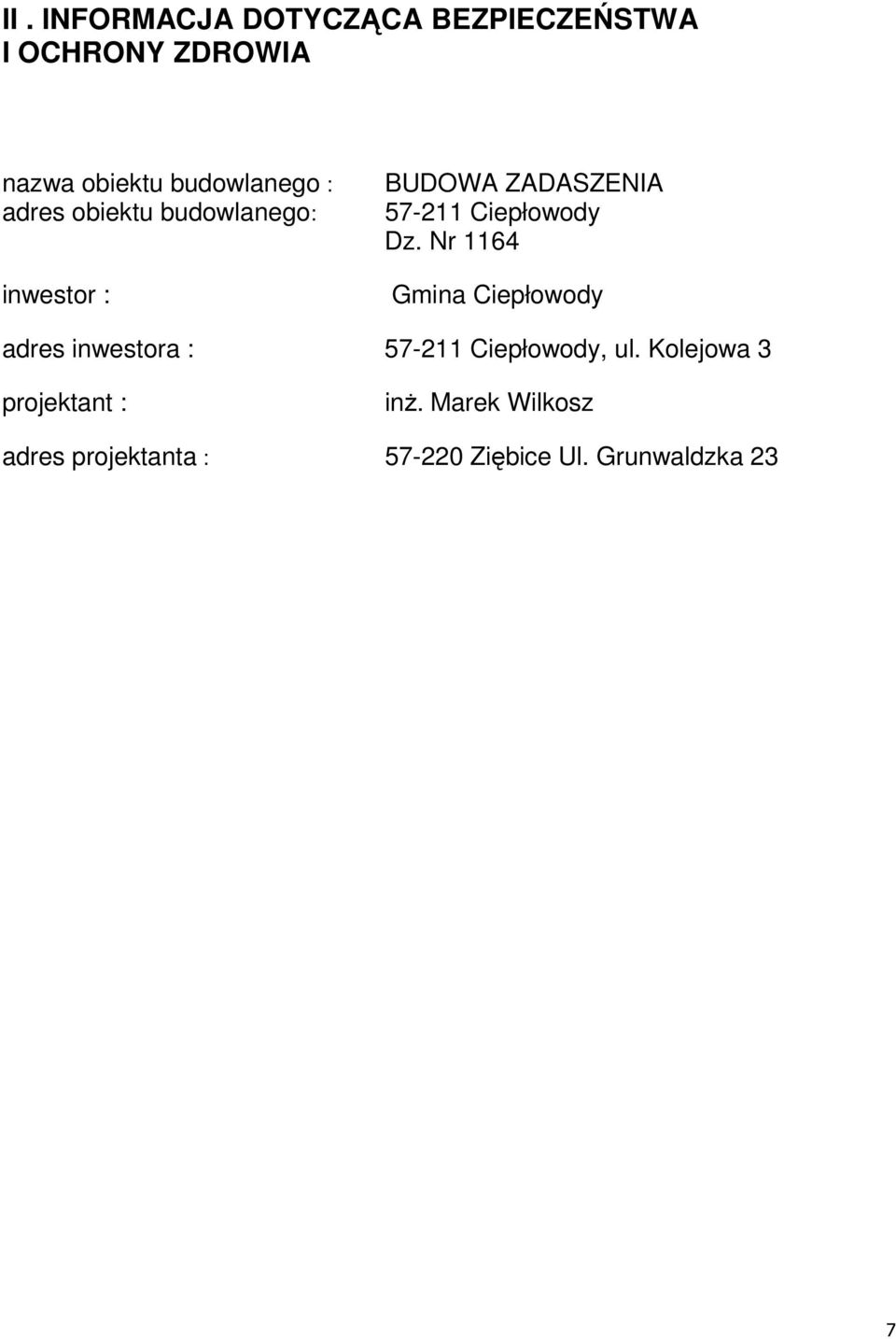

7 II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA nazwa obiektu budowlanego : adres obiektu budowlanego: BUDOWA ZADASZENIA Ciepłowody Dz. Nr 1164 inwestor : Gmina Ciepłowody adres inwestora : Ciepłowody, ul. Kolejowa 3 projektant : inŝ. Marek Wilkosz adres projektanta : Ziębice Ul. Grunwaldzka 23 7

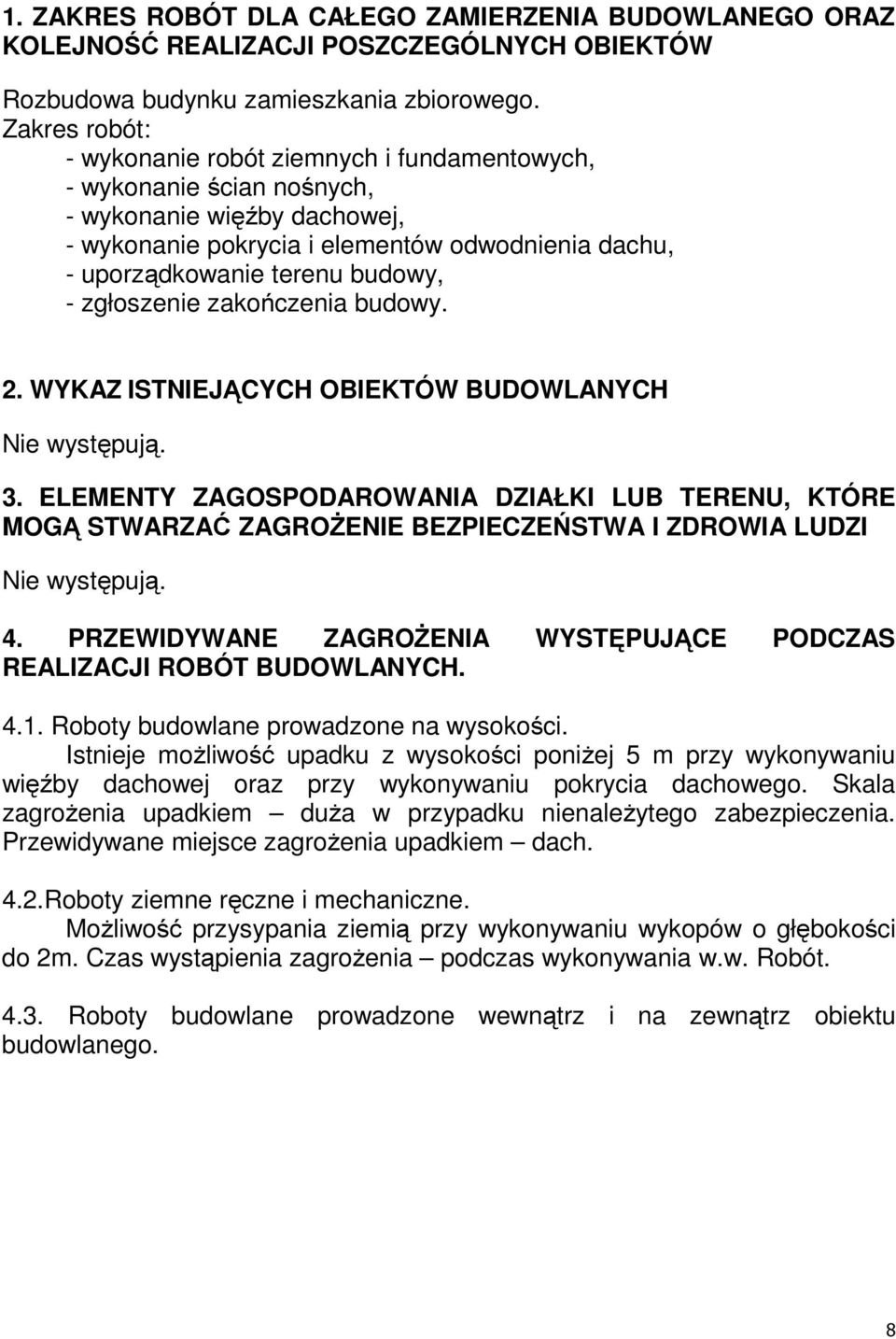

8 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Rozbudowa budynku zamieszkania zbiorowego. Zakres robót: - wykonanie robót ziemnych i fundamentowych, - wykonanie ścian nośnych, - wykonanie więźby dachowej, - wykonanie pokrycia i elementów odwodnienia dachu, - uporządkowanie terenu budowy, - zgłoszenie zakończenia budowy. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Nie występują. 3. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROśENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Nie występują. 4. PRZEWIDYWANE ZAGROśENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Roboty budowlane prowadzone na wysokości. Istnieje moŝliwość upadku z wysokości poniŝej 5 m przy wykonywaniu więźby dachowej oraz przy wykonywaniu pokrycia dachowego. Skala zagroŝenia upadkiem duŝa w przypadku nienaleŝytego zabezpieczenia. Przewidywane miejsce zagroŝenia upadkiem dach. 4.2.Roboty ziemne ręczne i mechaniczne. MoŜliwość przysypania ziemią przy wykonywaniu wykopów o głębokości do 2m. Czas wystąpienia zagroŝenia podczas wykonywania w.w. Robót Roboty budowlane prowadzone wewnątrz i na zewnątrz obiektu budowlanego. 8

9 5. SPOSÓB PROWADZENIA INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Kierownik budowy musi posiadać uprawnienia do kierowania robotami budowlanymi i przynaleŝeć do odpowiedniej izby zawodowej. Kierownik budowy zobowiązany jest do przeprowadzenia instruktaŝu i sprawdzenia znajomości przepisów BHP oraz kwalifikacji i uprawnień zatrudnionych pracowników dot. wykonywanych przez nich robót. InstruktaŜ pracowników winien zapewnić: - zapoznanie pracowników z zasadami bezpieczeństwa przy wykonywaniu robót budowlano-montaŝowych na terenie budowy, - określenie występujących zagroŝeń podczas wykonywania robót oraz sposoby ich zapobieganiu, - określenie zasad postępowania w przypadku wystąpienia zagroŝenia, - określenia warunków atmosferycznych, przy których nie moŝna prowadzić robót budowlanych. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiających szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń: Podjęte środki techniczne muszą zapewnić: - Bezpośredni nadzór nad robotami przez wyznaczone osoby, - Oznakowanie i zabezpieczenie stref niebezpiecznych, - Stosowanie przez pracowników środków ochrony indywidualnej, - Zapewnienie sprawnej i bezpiecznej komunikacji na wypadek poŝaru, awarii i innych zagroŝeń, - Wykonanie robót zgodnie z przepisami w tym: 1. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bhp przy wykonywaniu robót budowlanych, Dz. U , 2. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, Dz. U , 3. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy, Dz. U z późn. zmianami, 4. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby, Dz. U z późn. zmianami, 5. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w 9

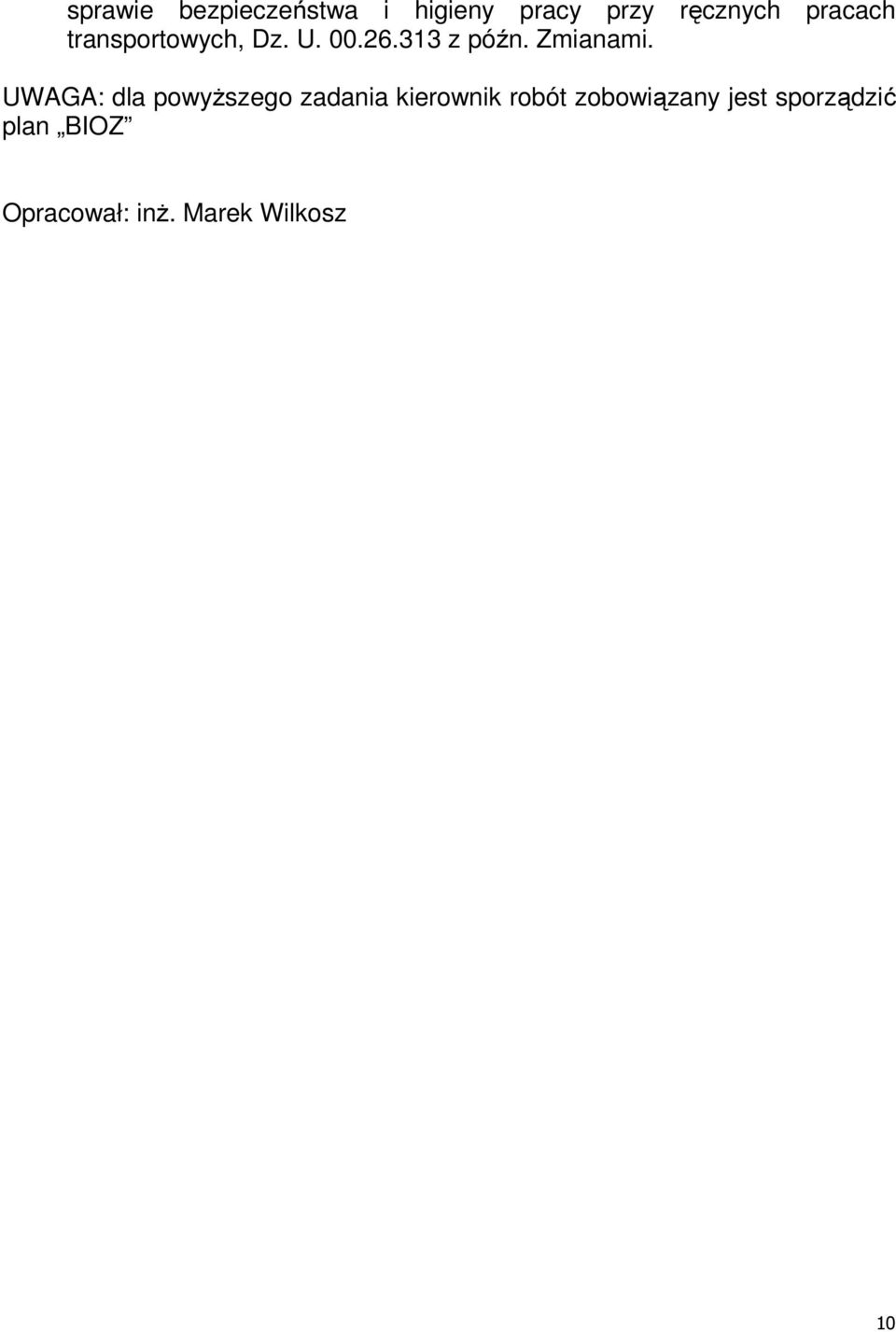

10 sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych, Dz. U z późn. Zmianami. UWAGA: dla powyŝszego zadania kierownik robót zobowiązany jest sporządzić plan BIOZ Opracował: inŝ. Marek Wilkosz 10

11 III. PROJEKT ZAGOSPODAROWANIA DZIAŁKI 1. CZĘŚĆ OPISOWA 1.1. Przedmiot inwestycji: Nazwa: BUDOWA ZADASZENIA Adres : Ciepłowody, Nr ew. działki: 1164 Inwestor: Gmina Ciepłowody Siedziba: Ciepłowody, ul. Kolejowa 3 Podstawa opracowania: umowa z Inwestorem Zakres opracowania Projekt obejmuje zagospodarowanie dz. nr 1164 w m. Ciepłowody, gm. Ciepłowody pod budowę wiaty rekreacyjnej Wykorzystane do opracowania materiały Mapa do celów projektowych w skali 1:500, Uzgodnienia z Inwestorem dot. zakresu proponowanych rozwiązań architektoniczno-budowlanych i funkcjonalnych, Przepisy formalno prawne, katalogi wytyczne projektowe i inne Literatura techniczna Istniejący stan zagospodarowania działki. Działka płaska. Na działce znajdują się drzewa i krzewy. Działka nie uzbrojona. Na działce znajdują się ławki i stoły parkowe oraz ogrodzony plac betonowy pełniący funkcję boiska sportowego. Na terenie działki nie występują obiekty i instalacje kolidujące z projektowaną budową wiaty rekreacyjnej. Budowa wiaty nie spowoduje obniŝenia walorów krajobrazowych i funkcjonalnych otaczającego terenu. Przyłączenie wody nie palnuje się Przyłączenie kanalizacji sanitarnej nie planuje się. Przyłączenie energii elektrycznej - nie planuje się. Zjazd na działkę - nie planuje się. 11

12 1.5. Projektowane zagospodarowanie działki. Teren, na którym połoŝona jest działka oznaczony, jako 1-B14ZP (tereny zieleni urządzonej), zgodnie z planem zagospodarowania przestrzennego gminy Ciepłowody. 1-B14ZP na tym terenie obowiązują następujące ustalenia: - ustala się zakaz lokalizacji budynków, - zabrania się lokalizacji tymczasowych obiektów usługowo handlowych, - dopuszcza się relaizację obiektów małej archtektury, - dopuszcza się realizację ścieŝek pieszych i rowerowych, - ustala się zachowanie istniejącego drzewostanu, -teren jednostki elementarnej znajduje się w strefie obserwacji archeologicznej. Projektowane zadaszenie będzie znajdowało się 5m od sąsiedniej działki Wpływ inwestycji na środowisko. - Brak zapotrzebowania na wodę pitną. - Brak ścieków bytowo gospodarczych. - Brak odpadów stałych. - Dla załoŝonego programu uŝytkowego nie występuje związana z eksploatacją budynku nadmierna emisja hałasu, wibracji i promieniowania w tym jonizującego oraz powstawanie pól elektromagnetycznych lub innych zakłóceń mogących mieć negatywny wpływ na program uŝytkowy budynku, wielkość i sposób posadowienia budynku, drzewostan i tereny zieleni, powierzchnię ziemi, glebę oraz wody powierzchniowe i podziemne. - Gleba i humus zebrane podczas wykonywania robót ziemnych w całości ponownie rozplantowane. - wody opadowe będą odprowadzone powierzchownie na teren Inwestora Warunki geotechniczne posadowienia. Posadowienie geotechniczne budynku zaprojektowano na podstawie badań terenowych. Celem określenia geotechnicznych właściwości gruntów wykonano trzy próbne wykopy w miejscu lokalizacji budynku do głębokości posadowienia budynku. Po dokonaniu oględzin i pomiarów, stwierdzono następujące warstwy gruntu: - warstw humusowa gr cm, - średnio spoiste gliny piaszczyste od głębokości 20 cm do 80 cm, warstwa geotechniczna I a, IL= 0,30 do 0,50 - gliny spoiste w stanie twardoplastycznym poniŝej gł. 80 cm, warstwa 12

13 1.8. Uwagi geotechniczna Ib, IL= 0,0-0,20 Poziomu wody gruntowej do głębokości 1 m nie stwierdzono. Rodzaj warunków gruntowych określa się jako prosty. Kategoria geotechniczna pierwsza. Wszelkie roboty budowlane wykonać pod ścisłym nadzorem technicznym, zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant: inŝ. Marek Wilkosz 13

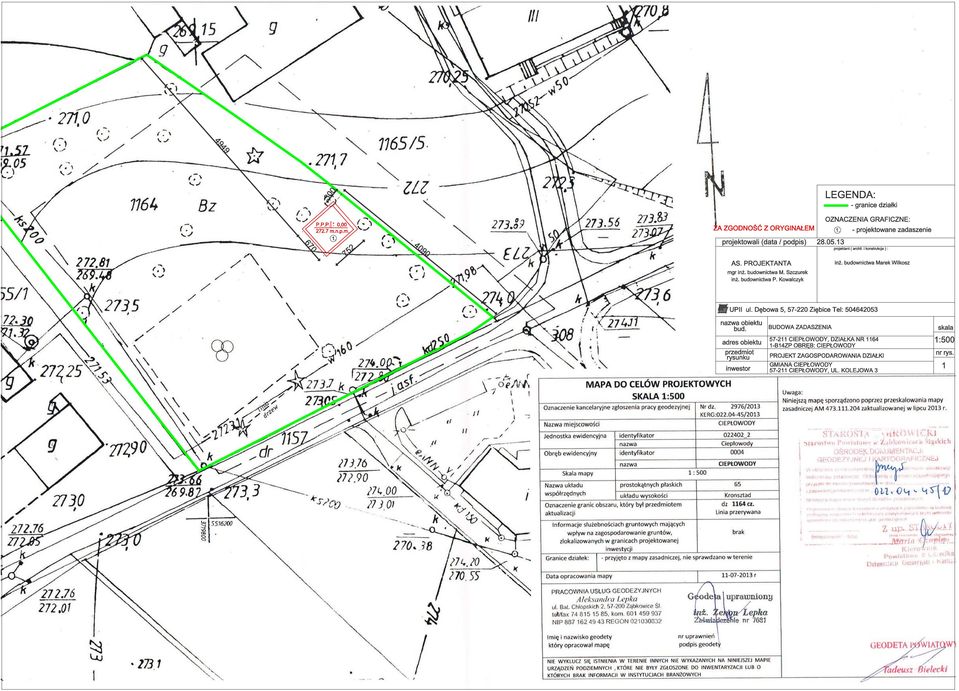

14 2. PROJEKT ZAGOSPODAROWANIA DZIAŁKI - CZĘŚĆ RYSUNKOWA 14

15

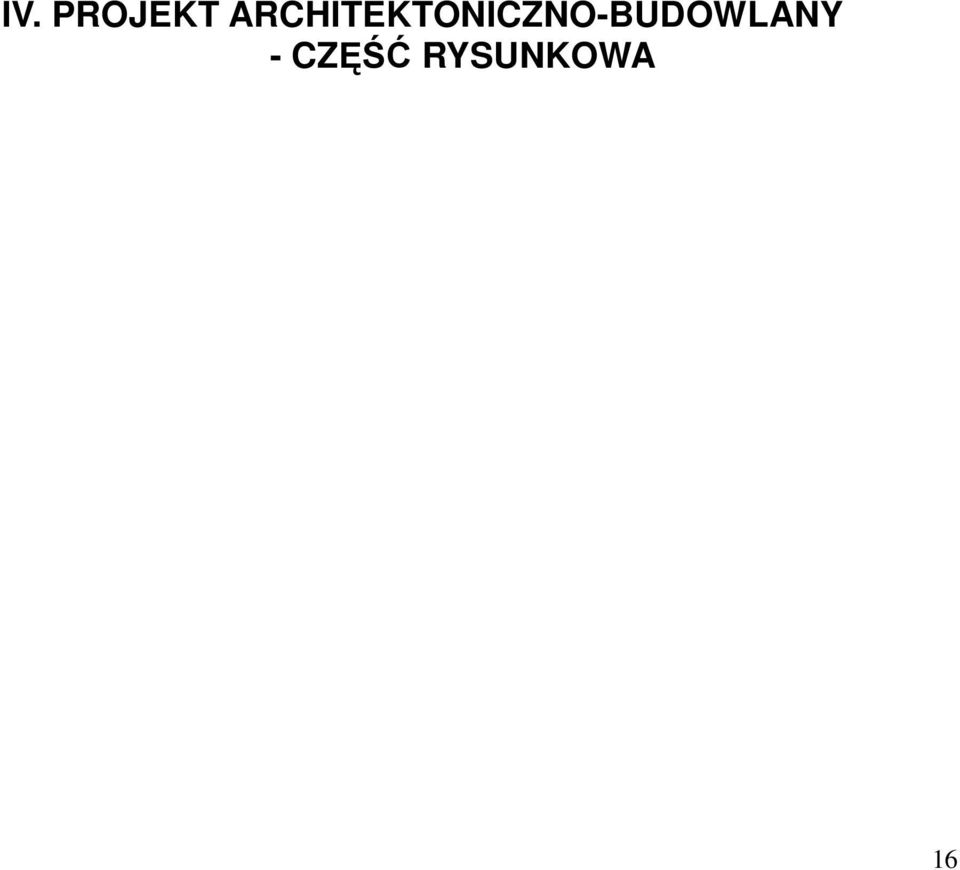

16 IV. PROJEKT ARCHITEKTONICZNO-BUDOWLANY - CZĘŚĆ RYSUNKOWA 16

17

18

19

20

21

22

23

24

25
