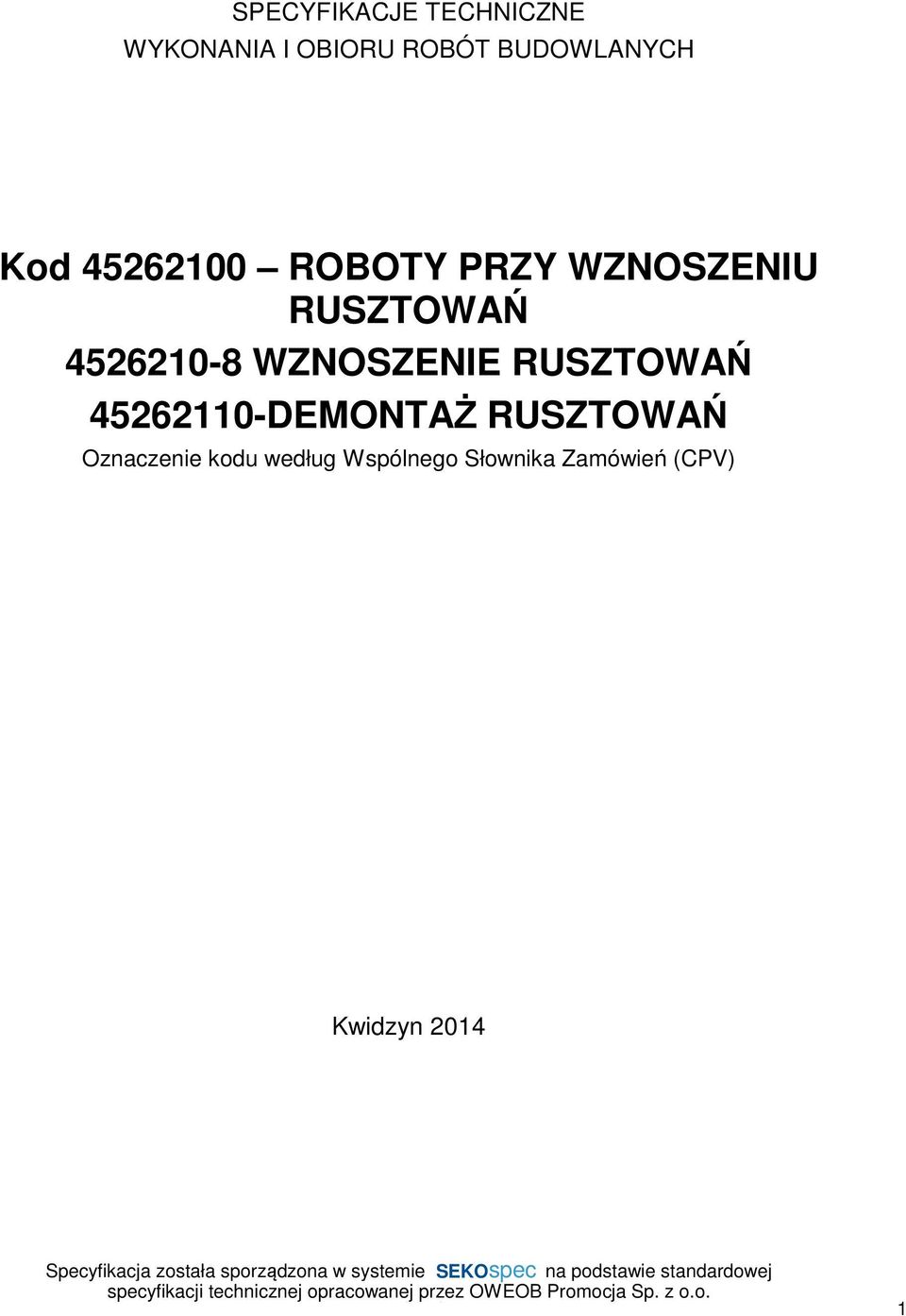

1 SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH Kod ROBOTY PRZY WZNOSZENIU RUSZTOWAŃ WZNOSZENIE RUSZTOWAŃ DEMONTAŻ RUSZTOWAŃ Oznaczenie kodu według Wspólnego Słownika Zamówień (CPV) Kwidzyn

2 SPIS TREŚCI 1. WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE... 9 Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegółowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości 2

3 1. WSTĘP 1.1. Przedmiot ST Projekt remontu elewacji budynku Sądu Rejonowego wraz z dostosowaniem głównego wejścia dla ruchu osób poruszających się na wózkach inwalidzkich Zakres stosowania ST Specyfikacja techniczna (ST) stanowi podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Znaczy to, iż projektant sporządzający dokumentację projektową i odpowiednie szczegółowe specyfikacje techniczne wykonania i odbioru robót budowlanych może wprowadzać do niniejszej standardowej specyfikacji zmiany, uzupełnienia lub uściślenia, odpowiednie dla przewidzianych projektem robót, uwzględniające wymagania Zamawiającego oraz konkretne warunki realizacji robót, które są niezbędne do określania ich standardu i jakości. Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach małych prostych robót i konstrukcji drugorzędnych o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania na podstawie doświadczenia i przy przestrzeganiu zasad sztuki budowlanej Zakres robót objętych ST Ustalenia zawarte w niniejszej ST mają zastosowanie przy wykonywaniu robót na wysokości w ramach zmiany sposobu użytkowania budynku dworca PKP na potrzeby usług kultury polagający na przebudowie i wykonaniu innych robót budowlanych Określenia podstawowe Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami oraz określeniami podanymi w ST Kod CPV Wymagania ogólne Ogólne wymagania dotyczące robót Montaż rusztowań: 1. Montaż i demontaż rusztowań powinien być wykonywany przez osoby przeszkolone w zakresie montażu rusztowań z rur. 2. Montaż rusztowań należy wykonać zgodnie z dokumentacją techniczną opracowaną przez kierownika budowy. 3. Poszczególne elementy rurowe należy łączyć za pomocą złączy dłużnych w różnych płaszczyznach poziomych i pionowych. 4. Dokręcanie śrub powinno być zgodne z normą przedmiotową. 5. Począwszy od trzeciej kondygnacji rusztowania montaż powinien odbywać się z ułożonego uprzednio pomostu roboczego, zabezpieczonego poręczami, bezpośrednio na kondygnacji niższej powinien być ułożony pomost zabezpieczający 6. Rozstaw podłużny ram pionowych nie powinien być większy niż 2,5 m, a szerokość pomostu roboczego nie powinna być mniejsza niż 0,7 m, wysokość powtarzalnej kondygnacji nie mniejsza niż 2,5 m, licząc od wierzchu pomostu jednej kondygnacji do wierzchu kondygnacji następnej. 7. Dopuszczalne odchyłki wierzchołków stojaków ram pionowych nie powinny być większe niż : 15 mm przy wysokości rusztowania poniżej 10 m. 25 mm przy wysokości rusztowania równej i wyższej niż 10m. odchylenie od pionu w poziomie kondygnacji nie powinno być większe niż 10 mm. 8. Odchyłki od poziomu rur poziomych oraz podłużnic wzdłuż osi podłużnej rusztowania nie może być większa niż plus minus 50 mm na całej długości rusztowania, a ram poziomych i poprzecznic wzdłuż osi poprzecznej rusztowania plus minus 20 mm 9. Drabinki rusztowania powinny wystawać ponad górny pomost roboczy min 70 cm, a ich pochylenie w stosunku do poziomu pomostu nie powinno być mniejsze niż 65 stopni. Demontaż rusztowań: 1. Demontaż rusztowań danego typu należy wykonywać zgodnie z instrukcją. 2. Demontaż rusztowań może być dokonany po zakończeniu robót, usunięciu pozostałych materiałów i narzędzi z pomostów roboczych. 3. Dopuszcza się częściowy demontaż rusztowania od góry w miarę postępu prac oczyszczających na pomoście najwyżej położonym. 3

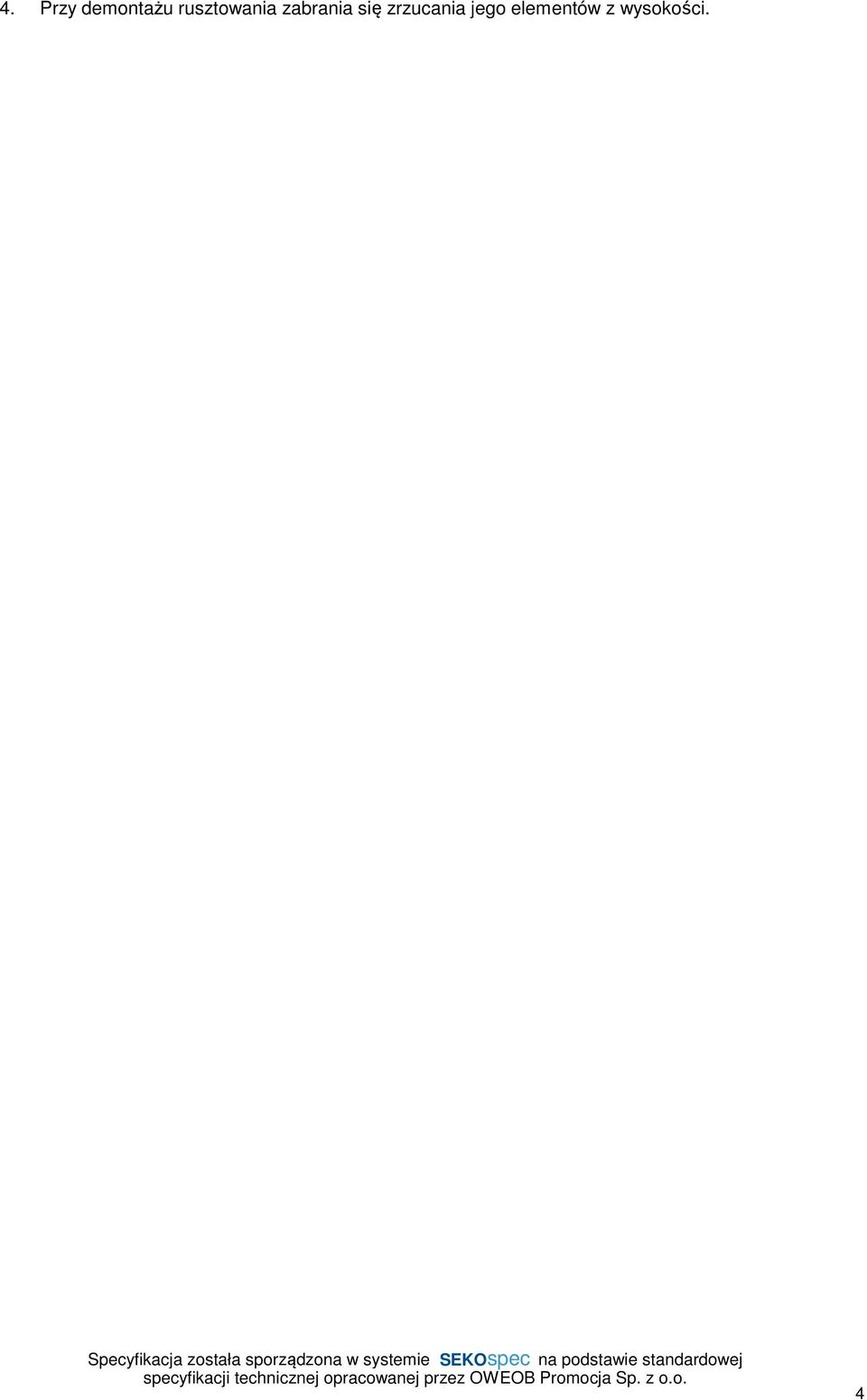

4 4. Przy demontażu rusztowania zabrania się zrzucania jego elementów z wysokości. 4

5 2. MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST Kod CPV Wymagania ogólne pkt 2. Materiały, wymiary, i wykonanie elementów z rusztowań powinny być zgodne z dokumentacja techniczną opracowaną przez kierownika budowy. Na elementy konstrukcyjne rusztowania należy stosować rury stalowe ze szwem lub bez szwu, ocynkowane lub czarne, o średnicy zewnętrznej 48 mm, odpowiadające normie. Rury czarne powinny być zabezpieczone przed korozją lakierem asfaltowym przez zanurzenie. Rury ze szwem nie powinny wykazywać widocznych wpływów szwu na zewnętrznej powierzchni i powinny być poddane próbie spłaszczenia przy położeniu szwu w płaszczyźnie nachylonej o 90 stopni do kierunku spłaszczenia Do wykonania elementów konstrukcyjnych rusztowań zaleca się stosowanie następującej długości rur : - na stojaki 1,80, 3,60 i 5,40 m - na podłużnice 3,60 i 5,40 m - na poprzecznice 1,80, 3,60 m - na stężenia 3,60 m Złącze montowane na rurze odpowiedniej średnicy po dokręceniu śrub momentem przewidzianym dla danego typu złącza powinno przenieść obciążenie 3 krotnie większe od nośności ustalonych w normach przedmiotowych. Podstawki zwykłe i śrubowe powinny mieć trzpień prostopadły do płyty oporowej, a nakrętka podstawy śrubowej powinna lekko się obracać. Elementy gwintowane powinny mieć gwint gładki, o wykonaniu zgrubnym i o pełnym profilu bez wyrw, wgniotów oraz innych wad mogących wpływać na jego wytrzymałość. Płyty i bale pomostowe oraz pionów komunikacyjnych powinny być wykonane z drewna iglastego odpowiadającego normie. Płyty pomostu powinny być zbite gwoździami w taki sposób, aby zagięte podwójnie końce gwoździ były wpuszczone w drewno, wystające końce desek, którymi opiera się płyta na poprzecznicach rusztowania, nie powinna mieć sęków na długości co najmniej 50 cm. 3. SPRZĘT Ogólne wymagania dotyczące sprzętu podano w ST Kod CPV Wymagania ogólne pkt TRANSPORT Ogólne wymagania dotyczące sprzętu podano w ST Kod CPV Wymagania ogólne pkt WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w ST Kod CPV Wymagania ogólne pkt Nośność podłoża gruntowego w miejscu ustawienia rusztowania powinna być nie mniejsza niż 0,1 Mpa. Podłoże gruntowe, na którym ustawione jest rusztowanie, powinno mieć zapewnione stałe i szybkie odprowadzenie wody w kierunku prostopadłym do długości rusztowania. Spadek terenu w kierunku ściany, przy której ustawione jest rusztowanie jest niedopuszczalny. 2. Obciążenie jednostkowe od konstrukcji rusztowania nie powinno być większe od obciążenia dopuszczalnego dla danej konstrukcji podłoża. 3. W przypadku posadowienia rusztowania na podłożu gruntowym zamarzniętym należy powierzchnię terenu uprzednio wyrównać warstwą suchego piasku. 4. Posadowienie rusztowania na nawierzchni dróg, ulic i chodników dla pieszych jest dozwolone po uprzednim sprawdzeniu, czy nawierzchnia może przenieść obciążenie rusztowania, wykonaniu zabezpieczeń przed możliwością odniesienia urazów przez osoby postronne oraz po uzyskaniu zgody właściwych władz terenowych. 5. Podkłady powinny być usytuowane następująco : prostopadle do ściany budowli w sposób zapewniający przyleganie podłoża do całej powierzchni podkładu, czoło podkładu powinno być odsunięte o 5 cm od cokołu budowli, przy sytuowaniu podkładów na terenie pochyłym większym niż 6 stopni (10%) należy wykonać tarasy, których szerokość powinna wynosić co najmniej 0,8 m, pas podłoża gruntowego powinien sięgać poza rząd zewnętrznych stojaków nie mniej niż 80 cm, wodę opadową z powierzchni podłoża należy odprowadzać poza szerokość pasa podłoża, 6. Siatka konstrukcyjna - rusztowania przyścienne : typ lekki (1000, 1500, 2000Mpa) rozstaw stojaków kierunek podłużny 2,50m, poprzeczny 1,05 1,35 m, 5

6 typ ciężki (2500, 4000 Mpa) rozstaw stojaków kierunek podłużny 2,00 m, poprzeczny 1,35 m, dopuszcza się inny rozstaw pod warunkiem zachowania minimalnego rozstawu poprzecznego i maksymalnego rozstawu podłużnego podanego wyżej. 7. Stężenia poziome konstrukcje rusztowań przyściennych o wysokości ponad 20 m należy stężać na całej długości rusztowania w sposób zapewniający nieprzesuwalność węzłów, rozmieszczenie węzłów w pionie powinno być takie, aby odległość między nimi nie byłą większa niż 10 m i nie rzadziej nią co szóste pole rzutu poziomego, pierwsze stężenie poziome należy zakładać pod pierwszą kondygnację nad podłożem. Na terenach pochyłych, których spadek jest większy niż 10%, należy zakładać dodatkowo stężenie równoległe do spadku terenu, w odległości nie większej niż 20 cm od podłoża, stężenie poziome należy montować bezpośrednio do stojaków rusztowania. 8. Stężenia pionowe zewnętrzne stojaki rusztowań przyściennych należy łączyć stężeniami pionowymi na całej długości rusztowania. Stężenia pionowe powinny być tak wykonane, aby zapewniały przenoszenie obciążeń poziomych działających na rusztowania, przy czym najniższy węzeł powinien znajdować się bezpośrednio nad podłożem, stężenie pionowe powinny być rozmieszczane symetrycznie, przy czym liczba stężeń nie może być mniejsza od 2 na każdej kondygnacji rusztowania, odległość pomiędzy polami stężeń nie może być większa niż 10 m, stężenia pionowe należy montować bezpośrednio do stojaków rusztowania lub innych elementów trwale związanych ze stojakiem, złącze stężenia powinno przylegać do węzła, 9. Kotwienie rusztowań przyściennych konstrukcję rusztowań przyściennych należy kotwić do ściany budowli lub budynku w sposób zapewniający stateczność i sztywność konstrukcji oraz umożliwiający przeniesienie sił zewnętrznych działających na rusztowanie, liczbę zakotwień przypadających na wycinek rusztowania należy ustalić na podstawie obliczeń statycznych, przyjmując warunek, że siłą odrywająca rusztowanie przypadająca na jedną kotwę nie może być większa niż 250 dan, zakotwienie należy umieszczać symetrycznie na całej długości rusztowania, przy czym odległość między kotwieniami w poziomie nie powinna przekraczać 5 m, w pionie 4,0 m, rusztowania przyścienne o długości mniejszej niż 10 m należy traktować jako nietypowe. Konstrukcja ich powinna być odpowiednio wzmocniona i dobrze zakotwiona, wszelkie wystające fragmenty rusztowań poza narożniki budynków, które narażone są na działanie wiatru, należy kotwić dodatkowo na siły poziome od parcia i ssania wiatru, konstrukcja rusztowań przyściennych nie powinna wystawać poza najwyższą linię kotwień więcej niż 3 m, natomiast pomost roboczy nie może być umieszczony wyżej niż 1,5 m ponad tę linię, kotwy wkręcane nie mogą mieć średnicy mniejszej niż 6 mm, a kotwy wbijane powinny mieć przekrój o wymiarach nie mniejszych niż 14x14 mm. Kotwy należy wbijać w kołki drewniane osadzone w ścianach na głębokość co najmniej 150 mm lub wbite w nawiercone otwory, 10. Pomosty pomosty robocze i zabezpieczające powinny mieć szerokość nie mniejszą niż 1,0 m, pomosty układane z pojedynczych bali powinny opierać się co najmniej na trzech poprzecznicach, łączenie desek pomostowych może być wykonane wyłącznie na poprzecznicach. Przy łączeniu na zakład długość zakładu z każdej strony poprzecznicy powinna wynosić co najmniej 20 cm, płyty pomostowe normalizowane mogą być układane na poprzecznicach lub na podłużnicach, płyty pomostowe i bale należy układać szczelnie, aby uniemożliwić spadanie jakichkolwiek przedmiotów, szczeliny między płytami lub balami nie mogą być większe niż 15 mm, pomosty robocze znajdujące się powyżej 2 m należy zabezpieczać : poręczą główną na wys. 1,1 licząc od powierzchni pomostu do górnej krawędzi poręczy, poręczą pośrednią umocowaną na wysokości 0,60 m, krawężnikiem o wysokości min. 0,15 m, każda konstrukcja rusztowania powinna mieć ułożone co najmniej dwa pomosty (roboczy i zabezpieczający), najwyższy pomost roboczy rusztowania nie może być położony niżej niż 1,8 m, licząc od najwyższego punktu zasięgu pracy do poziomu pomostu. Każdy pomost roboczy należy zaopatrzyć od strony zewnętrznej w krawężniki o przekroju nie mniejszym od 2,5x15 cm i długości większej od odległości między stojakami o co najmniej 40 cm. Końce krawężników powinny wystawać 20 cm poza stojaki rusztowania. Krawężniki należy ułożyć na pomoście i przymocować do stojaków rusztowania. 6

7 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w ST Kod CPV Wymagania ogólne pkt 6. Badanie i odbiór rusztowań stojakowych z rur stalowych badanie części składowych rusztowania, badanie gotowych rusztowań. Stwierdzenie zgodności elementów rusztowania z wymaganiami powinno obejmować następujące badania : sprawdzenie jakości użytych materiałów, oględziny zewnętrzne elementów oraz sprawdzenie ich wymiarów, sprawdzenie złączy. Przed przystąpieniem do badań elementy rusztowań powinny być podzielone na partie zawierające elementy tego samego rodzaju i o tych samych parametrach technicznych Badanie zmontowanych rusztowań z rur stalowych należy przeprowadzać po zakończeniu robót montażowych w całości lub jego części niezbędnej do wykonania robót. Badanie należy przeprowadzać po zakończeniu robót montażowych Badanie rusztowań powinno obejmować sprawdzenie : wymagań ogólnych, stanu podłoża, posadowienia rusztowania, wykonania złączy i stężeń, zakotwień, pomostów roboczych i zabezpieczających, urządzeń komunikacyjnych i transportowych, urządzeń piorunochronnych linii energetycznych oraz zabezpieczeń Rusztowania należy uważać za prawidłowo zmontowane, jeżeli wszystkie badania dały dodatni wynik. Z przeprowadzonych badań należy sporządzić protokół, w którym powinna być zawarta decyzja o dopuszczeniu lub nie rusztowania do użytkowania. Przeglądy rusztowań W czasie eksploatacji rusztowania powinny być poddawane następującym przeglądom : codziennie przez brygadzistę użytkującego rusztowanie co 10 dni przez konserwatora rusztowania doraźnie przez komisję z udziałem inspektora nadzoru, majstra budowlanego i brygadzisty użytkującego rusztowanie. Badania doraźne należy przeprowadzać po silnych wiatrach, burzach, długotrwałych opadach itp. Zakres czynności obejmujących poszczególne przeglądy powinien być ujęty w instrukcjach szczegółowych montażu i eksploatacji rusztowania. Wyniki przeglądu należy wpisać do dziennika budowy Rusztowania i ruchome podesty robocze powinny być wykonywane zgodnie z dokumentacją producenta albo projektem indywidualnym. Rusztowania systemowe powinny być montowane zgodnie z dokumentacją projektową z elementów poddanych przez producenta badaniom na zgodność z wymaganiami konstrukcyjnymi i materiałowymi, określonymi w kryteriach oceny wyrobów pod względem bezpieczeństwa. Elementy rusztowań, powinny być montowane zgodnie z projektem indywidualnym. Montaż rusztowań, ich eksploatacja i demontaż powinny być wykonywane zgodnie z instrukcją producenta albo projektem indywidualnym. Osoby zatrudnione przy montażu i demontażu rusztowań oraz monterzy ruchomych podestów roboczych powinni posiadać wymagane uprawnienia. Użytkowanie rusztowania jest dopuszczalne po dokonaniu jego odbioru przez kierownika budowy lub uprawnioną osobę. Odbiór rusztowania potwierdza się wpisem w dzienniku budowy lub w protokole odbioru technicznego. Wpis w dzienniku budowy lub w protokole odbioru technicznego rusztowania określa w szczególności: 1) użytkownika rusztowania; 2) przeznaczenie rusztowania; 3) wykonawcę montażu rusztowania z podaniem imienia i nazwiska albo nazwy oraz numeru telefonu; 4) dopuszczalne obciążenia pomostów i konstrukcji rusztowania; 5) datę przekazania rusztowania do użytkowania; 6) oporność uziomu; 7) terminy kolejnych przeglądów rusztowania. Na rusztowaniu lub ruchomym podeście roboczym powinna być umieszczona tablica określająca: 7

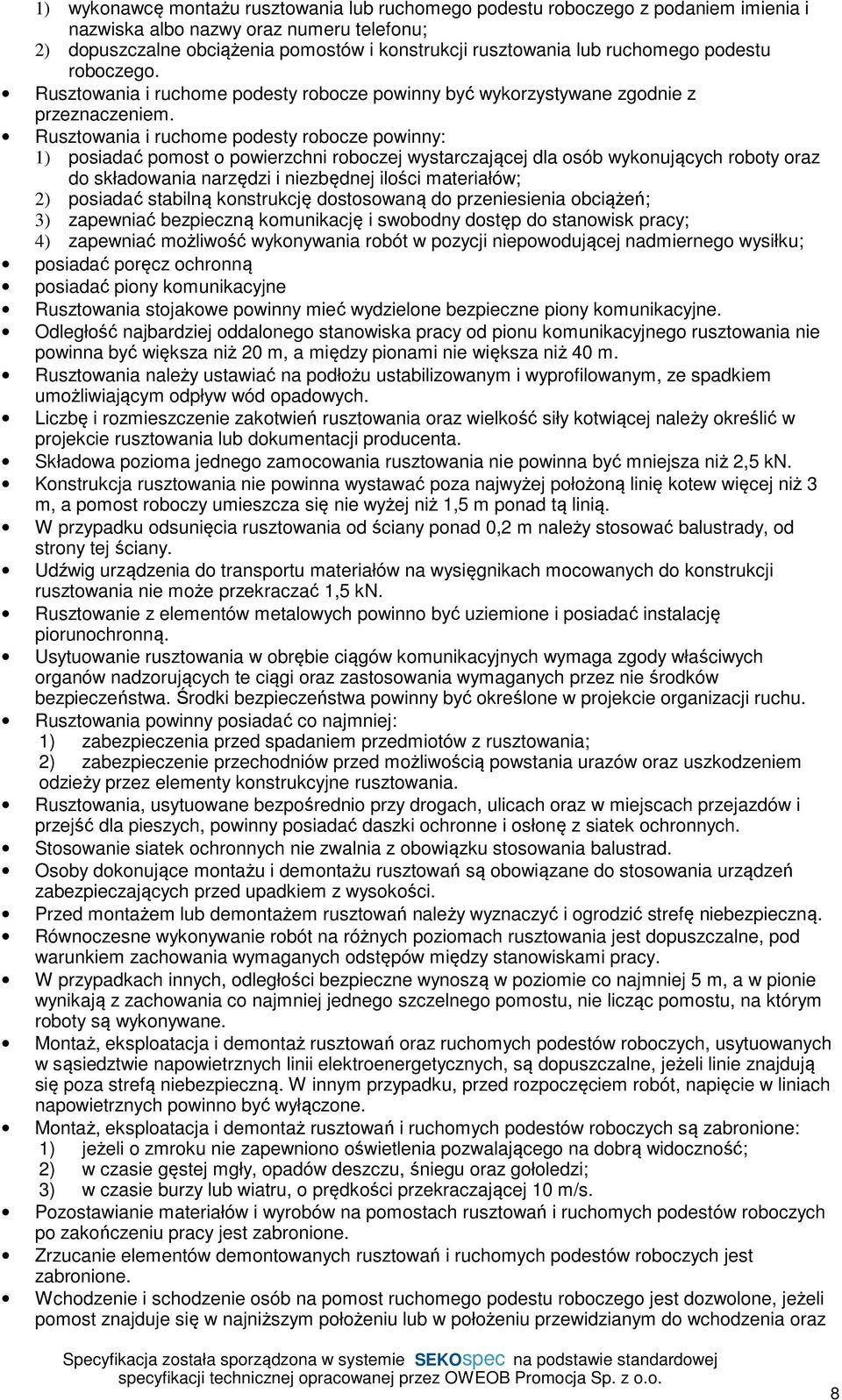

8 1) wykonawcę montażu rusztowania lub ruchomego podestu roboczego z podaniem imienia i nazwiska albo nazwy oraz numeru telefonu; 2) dopuszczalne obciążenia pomostów i konstrukcji rusztowania lub ruchomego podestu roboczego. Rusztowania i ruchome podesty robocze powinny być wykorzystywane zgodnie z przeznaczeniem. Rusztowania i ruchome podesty robocze powinny: 1) posiadać pomost o powierzchni roboczej wystarczającej dla osób wykonujących roboty oraz do składowania narzędzi i niezbędnej ilości materiałów; 2) posiadać stabilną konstrukcję dostosowaną do przeniesienia obciążeń; 3) zapewniać bezpieczną komunikację i swobodny dostęp do stanowisk pracy; 4) zapewniać możliwość wykonywania robót w pozycji niepowodującej nadmiernego wysiłku; posiadać poręcz ochronną posiadać piony komunikacyjne Rusztowania stojakowe powinny mieć wydzielone bezpieczne piony komunikacyjne. Odległość najbardziej oddalonego stanowiska pracy od pionu komunikacyjnego rusztowania nie powinna być większa niż 20 m, a między pionami nie większa niż 40 m. Rusztowania należy ustawiać na podłożu ustabilizowanym i wyprofilowanym, ze spadkiem umożliwiającym odpływ wód opadowych. Liczbę i rozmieszczenie zakotwień rusztowania oraz wielkość siły kotwiącej należy określić w projekcie rusztowania lub dokumentacji producenta. Składowa pozioma jednego zamocowania rusztowania nie powinna być mniejsza niż 2,5 kn. Konstrukcja rusztowania nie powinna wystawać poza najwyżej położoną linię kotew więcej niż 3 m, a pomost roboczy umieszcza się nie wyżej niż 1,5 m ponad tą linią. W przypadku odsunięcia rusztowania od ściany ponad 0,2 m należy stosować balustrady, od strony tej ściany. Udźwig urządzenia do transportu materiałów na wysięgnikach mocowanych do konstrukcji rusztowania nie może przekraczać 1,5 kn. Rusztowanie z elementów metalowych powinno być uziemione i posiadać instalację piorunochronną. Usytuowanie rusztowania w obrębie ciągów komunikacyjnych wymaga zgody właściwych organów nadzorujących te ciągi oraz zastosowania wymaganych przez nie środków bezpieczeństwa. Środki bezpieczeństwa powinny być określone w projekcie organizacji ruchu. Rusztowania powinny posiadać co najmniej: 1) zabezpieczenia przed spadaniem przedmiotów z rusztowania; 2) zabezpieczenie przechodniów przed możliwością powstania urazów oraz uszkodzeniem odzieży przez elementy konstrukcyjne rusztowania. Rusztowania, usytuowane bezpośrednio przy drogach, ulicach oraz w miejscach przejazdów i przejść dla pieszych, powinny posiadać daszki ochronne i osłonę z siatek ochronnych. Stosowanie siatek ochronnych nie zwalnia z obowiązku stosowania balustrad. Osoby dokonujące montażu i demontażu rusztowań są obowiązane do stosowania urządzeń zabezpieczających przed upadkiem z wysokości. Przed montażem lub demontażem rusztowań należy wyznaczyć i ogrodzić strefę niebezpieczną. Równoczesne wykonywanie robót na różnych poziomach rusztowania jest dopuszczalne, pod warunkiem zachowania wymaganych odstępów między stanowiskami pracy. W przypadkach innych, odległości bezpieczne wynoszą w poziomie co najmniej 5 m, a w pionie wynikają z zachowania co najmniej jednego szczelnego pomostu, nie licząc pomostu, na którym roboty są wykonywane. Montaż, eksploatacja i demontaż rusztowań oraz ruchomych podestów roboczych, usytuowanych w sąsiedztwie napowietrznych linii elektroenergetycznych, są dopuszczalne, jeżeli linie znajdują się poza strefą niebezpieczną. W innym przypadku, przed rozpoczęciem robót, napięcie w liniach napowietrznych powinno być wyłączone. Montaż, eksploatacja i demontaż rusztowań i ruchomych podestów roboczych są zabronione: 1) jeżeli o zmroku nie zapewniono oświetlenia pozwalającego na dobrą widoczność; 2) w czasie gęstej mgły, opadów deszczu, śniegu oraz gołoledzi; 3) w czasie burzy lub wiatru, o prędkości przekraczającej 10 m/s. Pozostawianie materiałów i wyrobów na pomostach rusztowań i ruchomych podestów roboczych po zakończeniu pracy jest zabronione. Zrzucanie elementów demontowanych rusztowań i ruchomych podestów roboczych jest zabronione. Wchodzenie i schodzenie osób na pomost ruchomego podestu roboczego jest dozwolone, jeżeli pomost znajduje się w najniższym położeniu lub w położeniu przewidzianym do wchodzenia oraz 8

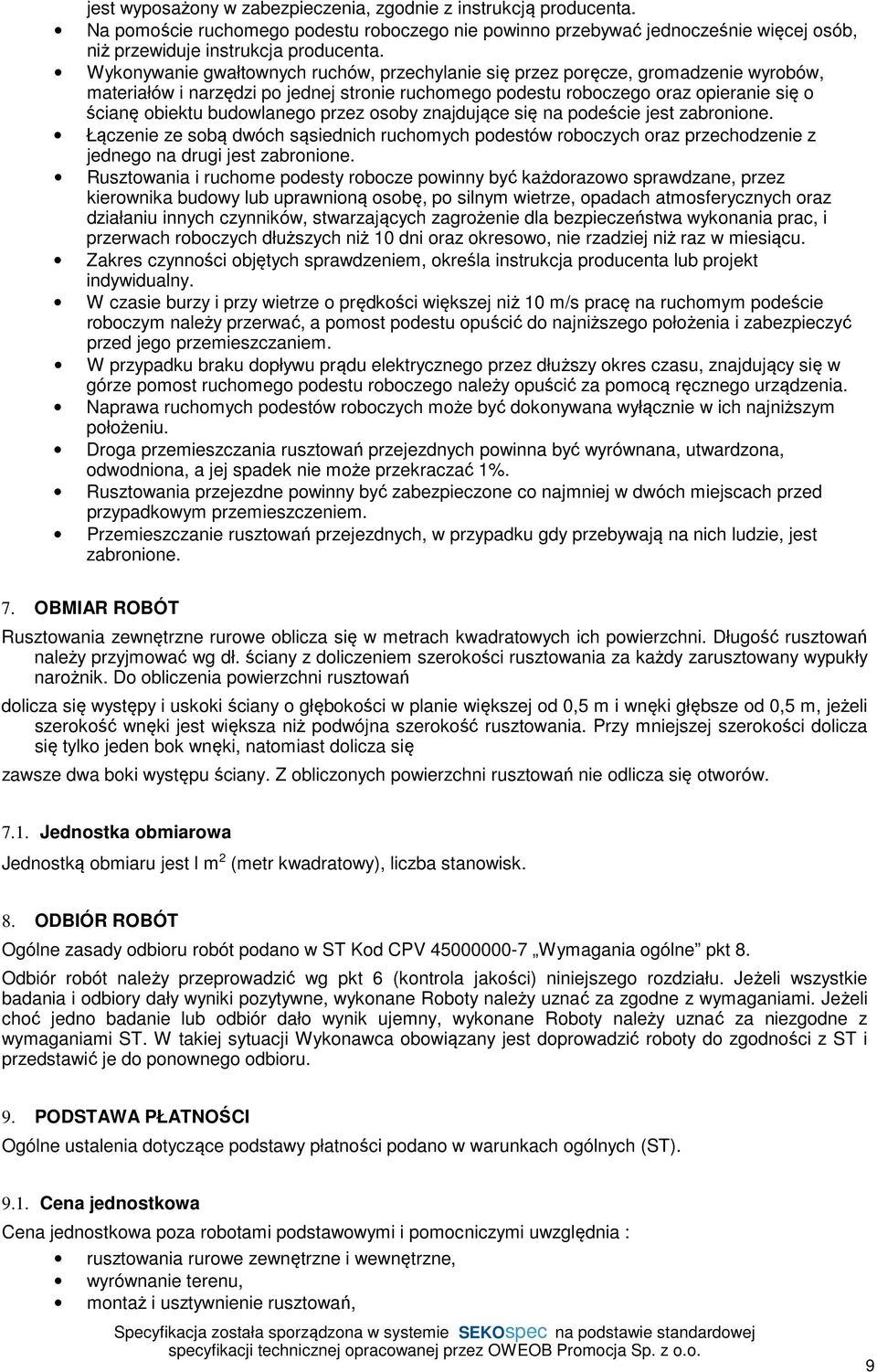

9 jest wyposażony w zabezpieczenia, zgodnie z instrukcją producenta. Na pomoście ruchomego podestu roboczego nie powinno przebywać jednocześnie więcej osób, niż przewiduje instrukcja producenta. Wykonywanie gwałtownych ruchów, przechylanie się przez poręcze, gromadzenie wyrobów, materiałów i narzędzi po jednej stronie ruchomego podestu roboczego oraz opieranie się o ścianę obiektu budowlanego przez osoby znajdujące się na podeście jest zabronione. Łączenie ze sobą dwóch sąsiednich ruchomych podestów roboczych oraz przechodzenie z jednego na drugi jest zabronione. Rusztowania i ruchome podesty robocze powinny być każdorazowo sprawdzane, przez kierownika budowy lub uprawnioną osobę, po silnym wietrze, opadach atmosferycznych oraz działaniu innych czynników, stwarzających zagrożenie dla bezpieczeństwa wykonania prac, i przerwach roboczych dłuższych niż 10 dni oraz okresowo, nie rzadziej niż raz w miesiącu. Zakres czynności objętych sprawdzeniem, określa instrukcja producenta lub projekt indywidualny. W czasie burzy i przy wietrze o prędkości większej niż 10 m/s pracę na ruchomym podeście roboczym należy przerwać, a pomost podestu opuścić do najniższego położenia i zabezpieczyć przed jego przemieszczaniem. W przypadku braku dopływu prądu elektrycznego przez dłuższy okres czasu, znajdujący się w górze pomost ruchomego podestu roboczego należy opuścić za pomocą ręcznego urządzenia. Naprawa ruchomych podestów roboczych może być dokonywana wyłącznie w ich najniższym położeniu. Droga przemieszczania rusztowań przejezdnych powinna być wyrównana, utwardzona, odwodniona, a jej spadek nie może przekraczać 1%. Rusztowania przejezdne powinny być zabezpieczone co najmniej w dwóch miejscach przed przypadkowym przemieszczeniem. Przemieszczanie rusztowań przejezdnych, w przypadku gdy przebywają na nich ludzie, jest zabronione. 7. OBMIAR ROBÓT Rusztowania zewnętrzne rurowe oblicza się w metrach kwadratowych ich powierzchni. Długość rusztowań należy przyjmować wg dł. ściany z doliczeniem szerokości rusztowania za każdy zarusztowany wypukły narożnik. Do obliczenia powierzchni rusztowań dolicza się występy i uskoki ściany o głębokości w planie większej od 0,5 m i wnęki głębsze od 0,5 m, jeżeli szerokość wnęki jest większa niż podwójna szerokość rusztowania. Przy mniejszej szerokości dolicza się tylko jeden bok wnęki, natomiast dolicza się zawsze dwa boki występu ściany. Z obliczonych powierzchni rusztowań nie odlicza się otworów Jednostka obmiarowa Jednostką obmiaru jest l m 2 (metr kwadratowy), liczba stanowisk. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST Kod CPV Wymagania ogólne pkt 8. Odbiór robót należy przeprowadzić wg pkt 6 (kontrola jakości) niniejszego rozdziału. Jeżeli wszystkie badania i odbiory dały wyniki pozytywne, wykonane Roboty należy uznać za zgodne z wymaganiami. Jeżeli choć jedno badanie lub odbiór dało wynik ujemny, wykonane Roboty należy uznać za niezgodne z wymaganiami ST. W takiej sytuacji Wykonawca obowiązany jest doprowadzić roboty do zgodności z ST i przedstawić je do ponownego odbioru. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w warunkach ogólnych (ST) Cena jednostkowa Cena jednostkowa poza robotami podstawowymi i pomocniczymi uwzględnia : rusztowania rurowe zewnętrzne i wewnętrzne, wyrównanie terenu, montaż i usztywnienie rusztowań, 9

10 montaż pionów komunikacyjnych, zawieszenie drabinek, ułożenie i przekładanie pomostów roboczych i zabezpieczających, montaż poręczy ochronnych i desek krawężnikowych, wykonanie otworów i kołków drewnianych, obsadzenie haków i zamocowanie rusztowań, wykonanie daszków nad wejściami, transport poziomy i pionowy elementów i materiałów, okresowe sprawdzenie sztywności konstrukcji rusztowań, demontaż rusztowań, oczyszczenie, posegregowanie elementów rusztowań i przygotowanie do przewozu. 10. PRZEPISY ZWIĄZANE Projekt opracowany przez kierownika budowy. Aprobata techniczna zastosowanych rusztowań systemowych. 10
