1 Katalog techniczny Profile zimnogięte

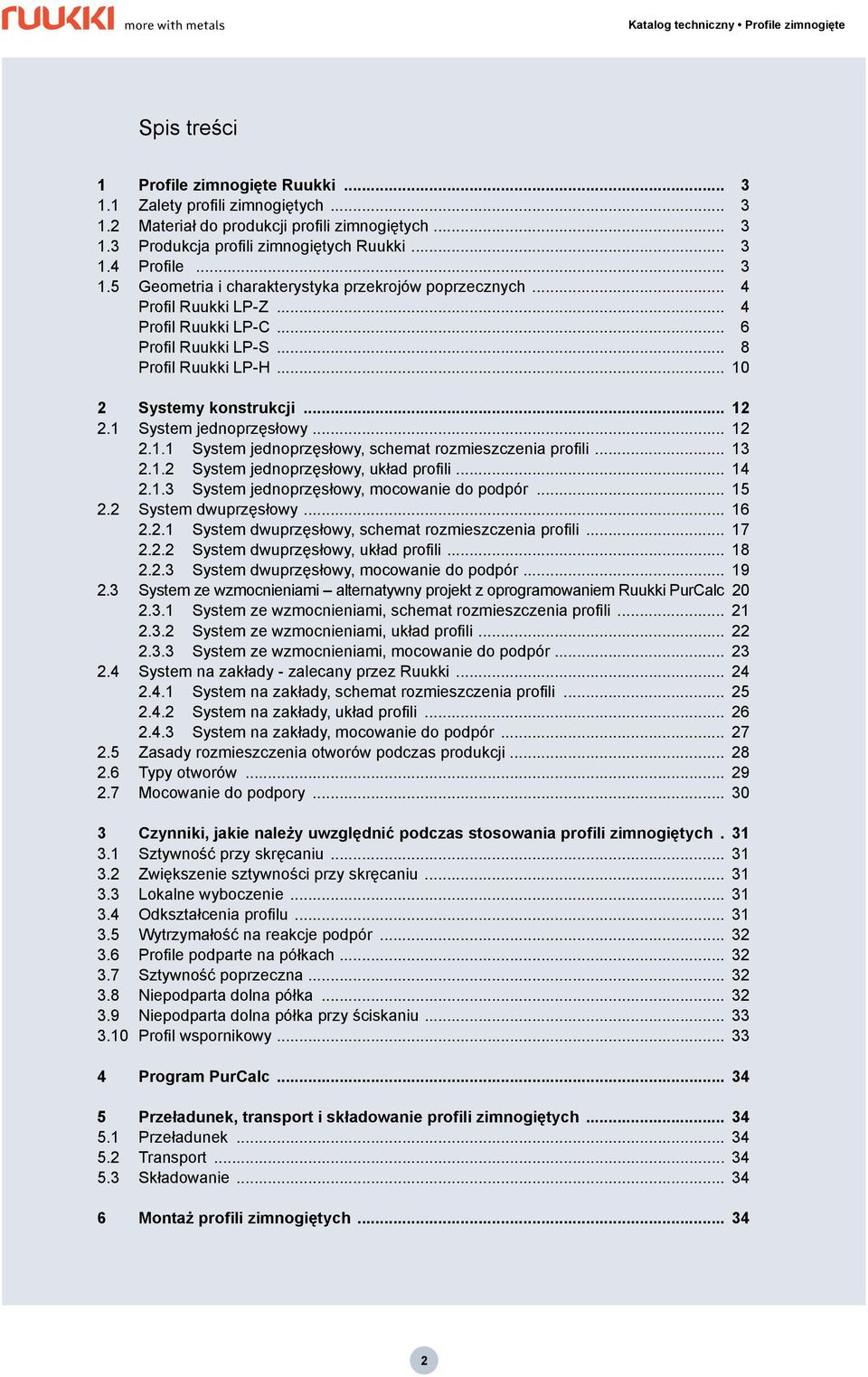

2 Spis treści 1 Profile zimnogięte Ruukki Zalety profili zimnogiętych Materiał do produkcji profili zimnogiętych Produkcja profili zimnogiętych Ruukki Profile Geometria i charakterystyka przekrojów poprzecznych... 4 Profil Ruukki LP-Z... 4 Profil Ruukki LP-C... 6 Profil Ruukki LP-S... 8 Profil Ruukki LP-H Systemy konstrukcji System jednoprzęsłowy System jednoprzęsłowy, schemat rozmieszczenia profili System jednoprzęsłowy, układ profili System jednoprzęsłowy, mocowanie do podpór System dwuprzęsłowy System dwuprzęsłowy, schemat rozmieszczenia profili System dwuprzęsłowy, układ profili System dwuprzęsłowy, mocowanie do podpór System ze wzmocnieniami alternatywny projekt z oprogramowaniem Ruukki PurCalc System ze wzmocnieniami, schemat rozmieszczenia profili System ze wzmocnieniami, układ profili System ze wzmocnieniami, mocowanie do podpór System na zakłady - zalecany przez Ruukki System na zakłady, schemat rozmieszczenia profili System na zakłady, układ profili System na zakłady, mocowanie do podpór Zasady rozmieszczenia otworów podczas produkcji Typy otworów Mocowanie do podpory Czynniki, jakie należy uwzględnić podczas stosowania profili zimnogiętych Sztywność przy skręcaniu Zwiększenie sztywności przy skręcaniu Lokalne wyboczenie Odkształcenia profilu ytrzymałość na reakcje podpór Profile podparte na półkach Sztywność poprzeczna iepodparta dolna półka iepodparta dolna półka przy ściskaniu Profil owy Program PurCalc Przeładunek, transport i składowanie profili zimnogiętych Przeładunek Transport Składowanie Montaż profili zimnogiętych

3 1 Profile zimnogięte Ruukki 1.1 Zalety profili zimnogiętych Profile zimnogięte Ruukki charakteryzują się kilkoma istotnymi cechami, dzięki którym zyskują istotną przewagę nad konstrukcjami alternatywnymi: Profile charakteryzują się niskim ciężarem własnym w stosunku do nośności, dzięki czemu konstrukcje budowane przy ich wykorzystaniu są bardzo lekkie. Bardzo wydajne jest wykorzystanie materiału. Zastosowanie wysokiej wytrzymałości materiału wsadowego pozwala osiągnąć pożądaną nośność przy mniejszej grubości przekroju, co przekłada się na oszczędności w materiale i kosztach. Oszczędność w kosztach transportu. iewielka przestrzeń transportowa potrzebna do przewozu profili pozwala dostarczyć elementy do budowy dużego obiektu w ramach jednej dostawy. Miejscowe podwyższenie nośności profili zimnogiętych jest łatwe do osiągnięcia poprzez np. zakładanie profili wewnątrz jeden na drugi bez potrzeby wprowadzania zmian w systemie konstrukcji całego dachu lub ściany. Profile zimnogięte pozwalają na zastosowanie większych rozpiętości między podporami niż rozwiązania alternatywne. Lekkie profile zimnogięte są wykonane ze stali ocynkowanej mającej dobrą odporność na korozję. Pozwala to na ich stosowanie także w trudniejszych warunkach atmosferycznych. Profile zimnogięte są wykonane z materiału podlegającego w pełni recyklingowi. Odpady stalowe mogą zostać wykorzystane przy budowie dachów jako zabezpieczenie przed wpływem warunków atmosferycznych, zaś reutylizacja całego dachu po zakończeniu jego eksploatacji wymaga niewielkich ilości energii. 1.2 Materiał do produkcji profili zimnogiętych Profile zimnogięte Ruukki są wykonywane z cienkich blach stalowych walcowanych na zimno, które są dostarczane w rolkach. Do produkcji profili stosuje się blachy stalowe gatunku S350GD+Z275, według normy P-E 10346, ocynkowane na gorąco powłoką cynkową grubości 20 μm. Granica plastyczności blach stalowych wynosi minimum 350 /mm². 1.3 Produkcja profili zimnogiętych Ruukki Profile zimnogięte mogą być gięte na rolkach lub formowane za pomocą prasy z cienkich blach stalowych walcowanych na zimno. Profile mogą być także wstępnie otworowane podczas produkcji. 1.4 Profile Grubość materiału, z którego wykonane są profile 1,0-3,0 mm ysokość profili mm Maksymalna długość 18 m (gięte rolkowo) ormy tolerancji obowiązujące dla przekrojów poprzecznych: formowanych na prasie: P-E giętych rolkowo: P-E Profil Ruukki LP-Z jest idealnym rozwiązaniem do zastosowań na dachach jako płatew. Główna oś bezwładności w dachach pochyłych o małym nachyleniu jest prawie pionowa, co zapewnia optymalną nośność konstrukcji na obciążenia od ciężaru własnego i śniegu. Moment bezwładności względem drugiej osi jest tak mały, iż zwykle zaleca się łączyć środniki profili kalenicowych poprzez łącznik kalenicowy, a środniki pozostałych profili w zależności od rozpiętości poprzez cięgna usztywniające lub blachę trapezową przykręcaną do dolnej półki profilu. Profil Ruukki LP-Z jest mocowany do dachu górną półką w kierunku kalenicy.profil Ruukki LP-Z można również zastosować jako profil ścienny, mocowany zewnętrzną półką odwróconą do dołu. Profil Ruukki LP-C może być zastosowany jako rygiel ścienny lub słup. Profil Ruukki LP-C różni się od profilu Ruukki LP-Z środkiem skrętu, który dla profilu Ruukki LP-C jest po stronie zewnętrznej. Ze względu na skręcanie, obciążenia pionowe działające na profil dają składową siły poprzecznej na półce profilu, działającą od środnika w kierunku górnej półki. Jeśli profil Ruukki LP-C jest stosowany jako płatew dachowa, konieczny jest montaż górną półką w kierunku kalenicy. Z drugiej strony jako rygiel ścienny powinien być mocowany półką do góry, by parcie wiatru działało częściowo jako przeciwreakcja do ciężaru własnego konstrukcji ściany. Przy ssaniu wiatru składowe siły poprzecznej nakładają się na siebie, w takim przypadku mogą być potrzebne cięgna, by przeciwdziałać wpływowi tych sił na konstrukcję. Profil Ruukki LP-S składa się z kilku płaszczyzn rozdzielonych zagięciami. Powoduje to, że produkcja profili Ruukki LP-S jest bardziej skomplikowana niż produkcja profili Ruukki LP-Z i Ruukki LP-C, jednak kompensowane jest to przez większą nośność produktu osiąganą przez lepsze wykorzystanie wymiarowo mniejszych płaszczyzn. Dzięki lepszemu wykorzystaniu powierzchni profilu jego wysokość może być większa niż przy profilu Ruukki LP-Z czy Ruukki LP-C. Profile Ruukki LP-S mogą być stosowane przy większych rozpiętościach lub np. w konstrukcjach szkieletowych, które są stosowane w budynkach o dużych rozpiętościach. Szkielet z profile Ruukki LP-S jest zbudowany przez połączenie dwóch profili Ruukki LP-S środnikami zwróconymi ku sobie, z 8-12 mm elementami dystansującymi oraz elementami klinującymi o podobnej grubości blach. Profil Ruukki LP-H jest szerszy niż profile omawiane powyżej. Pozwala to na uzyskanie znacznie większej sztywności bocznej, co jest wykorzystywane przy zastosowaniach profili zimnogiętych jako elementu przenoszącego obciążenia poprzeczne. Profil Ruukki LP-H jest mocowany bezpośrednio przez półkę. Profile te stosowane są jako profile dachowe, ścienne lub np. pasy dźwigara kratowego. 3

4 1.5 Geometria i charakterystyka przekrojów poprzecznych. Profil Ruukki LP-Z Gatunek stali: Granica plastyczności: ytrzymałość na rozciąganie: S350GD+Z fy = 350 MPa fu = 420 MPa Ruukki LP-Z geometria przekroju Lp. Profil Grubość ysokość Szerokość szerokiej półki Szerokość wąskiej półki Zagięcie Ciężar Pole przekroju brutto pole przekroju efektywnego Środek ciężkości Środek ciężkości t nom H A B C g A gross A eff Y p Z p mm mm mm mm mm kg/m cm 2 cm 2 mm mm 1. 1,00 45,00 39,00 18,00 1,63 2,03 1,22 40,60 50, ,20 45,40 39,40 18,00 1,96 2,45 1,72 40,60 50,40 Z ,50 46,00 40,00 18,00 2,45 3,08 2,42 40,60 50, ,00 47,00 41,00 18,00 3,27 4,13 3,64 40,60 50, ,00 45,00 39,00 18,00 1,81 2,22 1,22 40,50 60, ,20 45,40 39,40 18,00 2,17 2,68 1,71 40,50 60,50 Z ,50 46,00 40,00 18,00 2,71 3,37 2,43 40,50 60, ,00 47,00 41,00 18,00 3,61 4,52 3,69 40,50 60, ,00 45,00 39,00 18,00 2,04 2,51 1,21 40,30 75, ,20 45,40 39,40 18,00 2,45 3,03 1,70 40,30 75,70 Z ,50 46,00 40,00 18,00 3,06 3,81 2,42 40,30 75, ,00 47,00 41,00 18,00 4,08 5,11 3,72 40,30 75, ,50 70,00 62,00 26,00 4,36 5,50 2,77 64,90 101, ,00 71,00 63,00 26,00 5,81 7,38 4,67 64,90 101,10 Z ,50 72,00 64,00 26,00 7,26 9,25 6,56 64,90 101, ,00 73,00 65,00 26,00 8,71 11,13 8,56 64,90 101, ,50 70,00 62,00 26,00 4,92 6,23 2,75 64,70 126, ,00 71,00 63,00 26,00 6,56 8,36 4,63 64,70 126,30 Z ,50 72,00 64,00 26,00 8,20 10,48 6,55 64,70 126, ,00 73,00 65,00 26,00 9,84 12,61 8,59 64,70 126, ,50 89,00 81,00 26,00 5,95 7,52 2,63 83,70 151, ,00 90,00 82,00 26,00 7,93 10,09 4,57 83,70 151,30 Z ,50 91,00 83,00 26,00 9,91 12,65 6,85 83,70 151, ,00 92,00 84,00 26,00 11,89 15,21 9,19 83,70 151, ,00 90,00 82,00 30,00 8,87 11,20 4,75 83,60 176, Z350 2, ,00 83,00 30,00 11,09 14,05 7,09 83,60 176, ,00 92,00 84,00 30,00 13,31 16,90 9,51 83,60 176,20 4

5 Ruukki LP-Z charakterystyka przekroju Lp. Profil Grubość Moment bezwładności brutto skażnik wytrzymałości brutto Moment bezwładności efektywny / górna półka skaźnik wytrzymałości efektywny / górna półka Moment bezwładności efektywny / dolna półka skaźnik wytrzymałości efektywny / dolna półka Promień bezwładności Maks. moment zginający przęsłowy / górna półka Maks. moment zginający przęsłowy / dolna półka t nom I y y I yeff yeff I yeff yeff i y M b,rd M b,rd mm cm 4 cm 3 cm 4 cm 3 cm 4 cm 3 cm km km 1. 1,00 31,155 6,124 28,509 5,583 29,269 5,517 3,918 1,954 1, ,20 37,607 7,378 36,787 7,319 37,566 7,365 3,918 2,562 2,578 Z ,50 47,262 9,244 47,262 9,244 47,262 9,244 3,917 3,236 3, ,00 63,289 12,319 63,289 12,319 63,289 12,319 3,915 4,312 4, ,00 47,935 7,857 42,517 6,736 43,610 6,681 4,647 2,357 2, ,20 57,866 9,469 56,178 9,364 57,166 9,267 4,647 3,277 3,243 Z ,50 72,727 11,871 72,727 11,871 72,727 11,871 4,646 4,155 4, ,00 97,403 15,834 97,403 15,834 97,403 15,834 4,642 5,542 5, ,00 81,548 10,705 69,252 8,465 70,950 8,430 5,700 2,963 2, ,20 98,450 12,906 91,721 11,910 93,081 11,653 5,700 4,169 4,079 Z ,50 123,746 16, ,285 16, ,153 16,039 5,699 5,659 5, ,00 165,761 21, ,761 21, ,761 21,616 5,695 7,566 7, ,50 333,533 32, ,572 25, ,230 25,885 7,787 9,077 9, ,00 447,103 43, ,899 43, ,243 42,482 7,784 15,173 14,869 Z ,50 560,349 54, ,349 54, ,349 54,756 7,783 19,165 19, ,00 673,275 65, ,275 65, ,275 65,630 7,778 22,970 22, ,50 565,589 44, ,302 32, ,740 32,569 9,528 11,383 11, ,00 758,256 59, ,889 54, ,819 53,299 9,524 19,100 18,655 Z ,50 950,410 74, ,654 74, ,734 73,187 9,523 25,983 25, , ,055 89, ,055 89, ,055 89,356 9,517 31,275 31, ,50 998,750 65, ,886 38, ,448 38,677 11,524 13,486 13, , ,303 87, ,498 65, ,651 65,707 11,521 22,962 22,998 Z , , , ,571 96, ,546 95,735 11,521 33,931 33, , , , , , , ,158 11,519 45,254 43, , , , ,278 79, ,874 79,741 13,219 27,893 27, Z350 2, , , , , , ,895 13,215 41,074 40, , , , , , , ,283 13,211 54,627 52,949 5

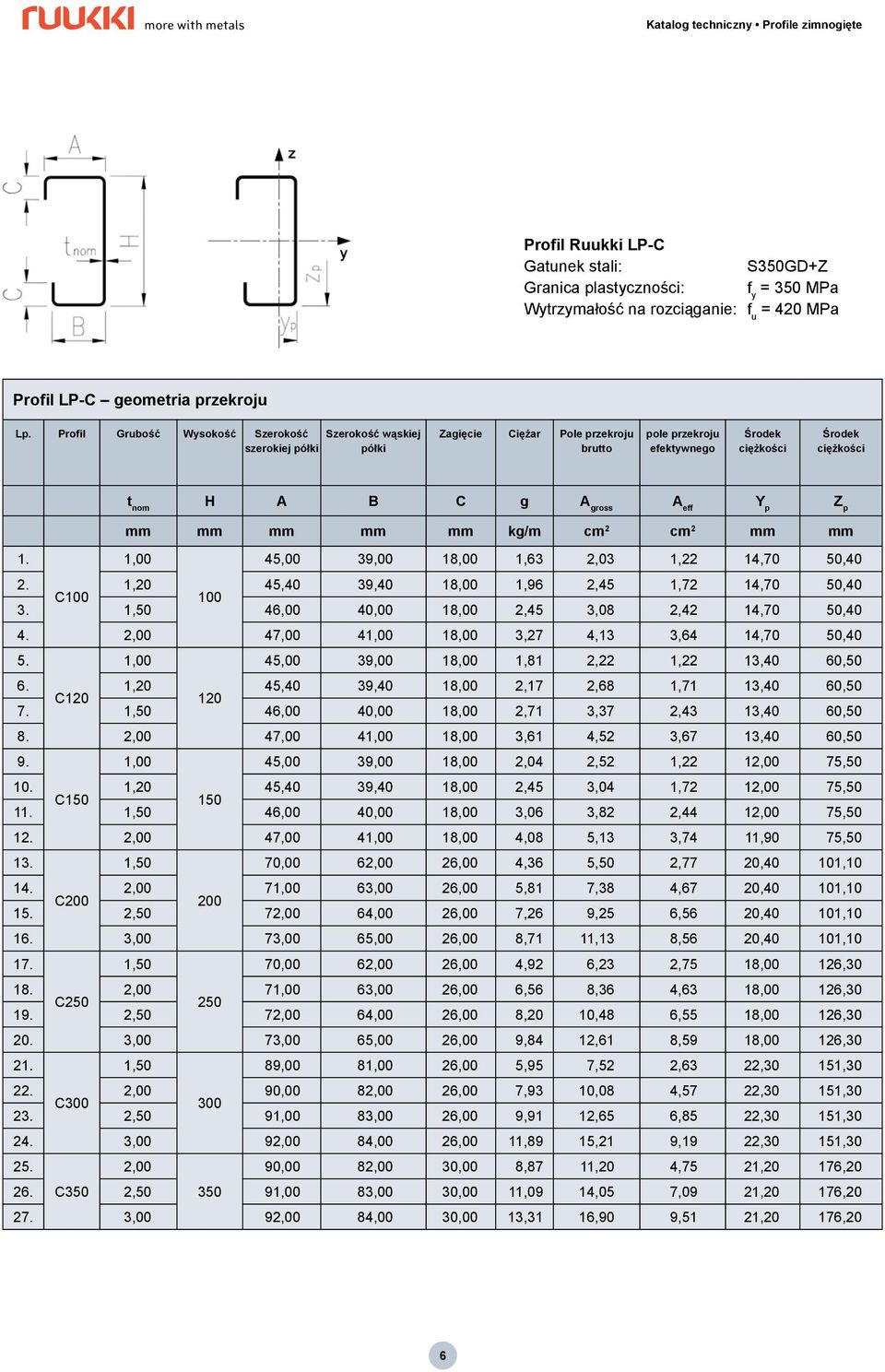

6 Profil Ruukki LP-C Gatunek stali: S350GD+Z Granica plastyczności: f y = 350 MPa ytrzymałość na rozciąganie: f u = 420 MPa Profil LP-C geometria przekroju Lp. Profil Grubość ysokość Szerokość Szerokość wąskiej szerokiej półki półki Zagięcie Ciężar Pole przekroju brutto pole przekroju efektywnego Środek ciężkości Środek ciężkości t nom H A B C g A gross A eff Y p Z p mm mm mm mm mm kg/m cm 2 cm 2 mm mm 1. 1,00 45,00 39,00 18,00 1,63 2,03 1,22 14,70 50, ,20 45,40 39,40 18,00 1,96 2,45 1,72 14,70 50,40 C ,50 46,00 40,00 18,00 2,45 3,08 2,42 14,70 50, ,00 47,00 41,00 18,00 3,27 4,13 3,64 14,70 50, ,00 45,00 39,00 18,00 1,81 2,22 1,22 13,40 60, ,20 45,40 39,40 18,00 2,17 2,68 1,71 13,40 60,50 C ,50 46,00 40,00 18,00 2,71 3,37 2,43 13,40 60, ,00 47,00 41,00 18,00 3,61 4,52 3,67 13,40 60, ,00 45,00 39,00 18,00 2,04 2,52 1,22 12,00 75, ,20 45,40 39,40 18,00 2,45 3,04 1,72 12,00 75,50 C ,50 46,00 40,00 18,00 3,06 3,82 2,44 12,00 75, ,00 47,00 41,00 18,00 4,08 5,13 3,74 11,90 75, ,50 70,00 62,00 26,00 4,36 5,50 2,77 20,40 101, ,00 71,00 63,00 26,00 5,81 7,38 4,67 20,40 101,10 C ,50 72,00 64,00 26,00 7,26 9,25 6,56 20,40 101, ,00 73,00 65,00 26,00 8,71 11,13 8,56 20,40 101, ,50 70,00 62,00 26,00 4,92 6,23 2,75 18,00 126, ,00 71,00 63,00 26,00 6,56 8,36 4,63 18,00 126,30 C ,50 72,00 64,00 26,00 8,20 10,48 6,55 18,00 126, ,00 73,00 65,00 26,00 9,84 12,61 8,59 18,00 126, ,50 89,00 81,00 26,00 5,95 7,52 2,63 22,30 151, ,00 90,00 82,00 26,00 7,93 10,08 4,57 22,30 151,30 C ,50 91,00 83,00 26,00 9,91 12,65 6,85 22,30 151, ,00 92,00 84,00 26,00 11,89 15,21 9,19 22,30 151, ,00 90,00 82,00 30,00 8,87 11,20 4,75 21,20 176, C350 2, ,00 83,00 30,00 11,09 14,05 7,09 21,20 176, ,00 92,00 84,00 30,00 13,31 16,90 9,51 21,20 176,20 6

7 Profil LP-C charakterystyka przekroju Lp. Profil Grubość Moment bezwładności brutto skażnik wytrzymałości brutto Moment bezwładności efektywny / górna półka skaźnik wytrzymałości efektywny / górna półka Moment bezwładności efektywny / dolna półka skaźnik wytrzymałości efektywny / dolna półka Promień bezwładności Maks. moment zginający przęsłowy / górna półka Maks. moment zginający przęsłowy / dolna półka t nom I y y I yeff yeff I yeff yeff i y M b,rd M b,rd mm cm 4 cm 3 cm 4 cm 3 cm 4 cm 3 cm km km 1. 1,00 31,155 6,124 28,624 5,620 29,432 5,567 3,918 1,967 1, ,20 37,607 7,378 36,812 7,321 37,566 7,365 3,918 2,562 2,578 C ,50 47,262 9,244 47,262 9,244 47,262 9,244 3,917 3,236 3, ,00 63,289 12,319 63,289 12,319 63,289 12,319 3,915 4,312 4, ,00 47,935 7,857 42,646 6,768 43,793 6,725 4,647 2,369 2, ,20 57,866 9,469 56,346 9,374 57,392 9,327 4,647 3,281 3,264 C ,50 72,727 11,871 72,727 11,871 72,727 11,871 4,646 4,155 4, ,00 97,403 15,834 97,403 15,834 97,403 15,834 4,642 5,542 5, ,00 81,872 10,779 69,498 8,471 71,579 8,546 5,700 2,965 2, ,20 98,841 12,995 92,084 11,923 94,238 11,891 5,702 4,173 4,162 C ,50 124,239 16, ,851 16, ,716 16,168 5,703 5,699 5, ,00 166,423 21, ,423 21, ,423 21,765 5,696 7,618 7, ,50 333,533 32, ,286 26, ,220 26,021 7,787 9,112 9, ,00 447,103 43, ,933 43, ,601 42,697 7,784 15,186 14,944 C ,50 560,349 54, ,349 54, ,349 54,756 7,783 19,165 19, ,00 673,275 65, ,275 65, ,275 65,630 7,778 22,970 22, ,50 565,589 44, ,126 32, ,892 32,688 9,528 11,413 11, ,00 758,256 59, ,138 54, ,300 53,474 9,524 19,155 18,716 C ,50 950,410 74, ,088 74, ,613 73,423 9,523 25,999 25, , ,055 89, ,055 89, ,055 89,356 9,517 31,275 31, ,50 998,750 65, ,848 38, ,788 38,779 11,524 13,513 13, , ,303 87, ,971 65, ,403 65,861 11,527 23,008 23,051 C , , , ,544 97, ,836 95,957 11,521 34,000 33, , , , , , , ,446 11,519 45,346 43, , , , ,383 79, ,608 79,941 13,219 27,948 27, C350 2, , , , , , ,154 13,215 41,156 40, , , , , , , ,617 13,211 54,734 53,066 7

8 Profil Ruukki LP-S Gatunek stali: Granica plastyczności: ytrzymałość na rozciąganie: S350GD+Z f y = 350 MPa f u = 420 MPa Profil Ruukki LP-S geometria przekroju zmocnienie S Lp. Profil Grubość ysokość Szerokość szerokiej półki Szerokość wąskiej półki Zagięcie Ciężar pole przekroju brutto pole przekroju efektywnego Środek ciężkości Środek ciężkości ysokość Szerokość szerokiej półki Szerokość wąskiej półki t nom H A B C g A gross A eff Y p Z p H s A s B s mm mm mm mm mm kg/m cm 2 cm 2 mm mm mm mm mm 1. 1,50 72,00 64,00 20,00 4,12 5,07 4,00 26,20 75,60 156,00 77,00 69, ,00 72,00 64,00 20,00 5,50 6,80 6,07 26,20 75,60 157,00 78,00 70,00 S ,50 72,00 64,00 20,00 6,87 8,52 8,01 26,20 75,60 158,00 79,00 71, ,00 72,00 64,00 20,00 8,24 10,24 9,81 26,20 75,60 159,00 80,00 72, ,50 72,00 64,00 20,00 4,59 5,44 4,11 24,50 88,20 182,00 77,00 69, ,00 72,00 64,00 20,00 6,12 7,29 6,26 24,40 88,20 183,00 78,00 70,00 S ,50 72,00 64,00 20,00 7,65 9,14 8,36 24,40 88,20 184,00 79,00 71, ,00 72,00 64,00 20,00 9,18 10,98 10,41 24,40 88,20 185,00 80,00 72, ,50 72,00 64,00 20,00 4,95 5,80 4,22 24,90 100,90 207,00 77,00 69, ,00 72,00 64,00 20,00 6,59 7,78 6,46 24,90 100,90 208,00 78,00 70,00 S ,50 72,00 64,00 20,00 8,24 9,75 8,68 24,90 100,90 209,00 79,00 71, ,00 72,00 64,00 20,00 9,89 11,72 10,90 24,90 100,90 210,00 80,00 72, ,50 80,00 70,00 25,00 5,71 6,92 4,44 27,10 126,50 258,00 85,00 75, ,00 80,00 70,00 25,00 7,61 9,28 7,19 27,10 126,50 259,00 86,00 76,00 S ,50 80,00 70,00 25,00 9,52 11,63 9,96 27,10 126,50 260,00 87,00 77, ,00 80,00 70,00 25,00 11,42 13,99 12,62 27,10 126,50 261,00 88,00 78, ,50 80,00 70,00 25,00 5,95 7,65 4,37 27,70 151,70 309,00 85,00 75, ,00 80,00 70,00 25,00 7,93 10,26 7,14 27,70 151,70 310,00 86,00 76,00 S ,50 80,00 70,00 25,00 9,91 12,86 9,94 27,70 151,70 311,00 87,00 77, ,00 80,00 70,00 25,00 11,89 15,47 12,82 27,70 151,70 312,00 88,00 78, ,50 80,00 70,00 25,00 6,89 8,38 4,28 28,10 176,90 360,00 85,00 75, ,00 80,00 70,00 25,00 9,18 11,24 7,04 28,10 176,90 361,00 86,00 76,00 S ,50 80,00 70,00 25,00 11,48 14,09 10,10 28,10 176,90 362,00 87,00 77, ,00 80,00 70,00 25,00 13,78 16,95 13,02 28,10 176,90 363,00 88,00 78, ,00 80,00 70,00 25,00 9,81 12,22 7,17 28,50 202,10 412,00 86,00 76, S400 2, ,00 70,00 25,00 12,27 15,32 9,94 28,50 202,10 413,00 87,00 77, ,00 80,00 70,00 25,00 14,72 18,43 12,87 28,50 202,10 414,00 88,00 78,00 8

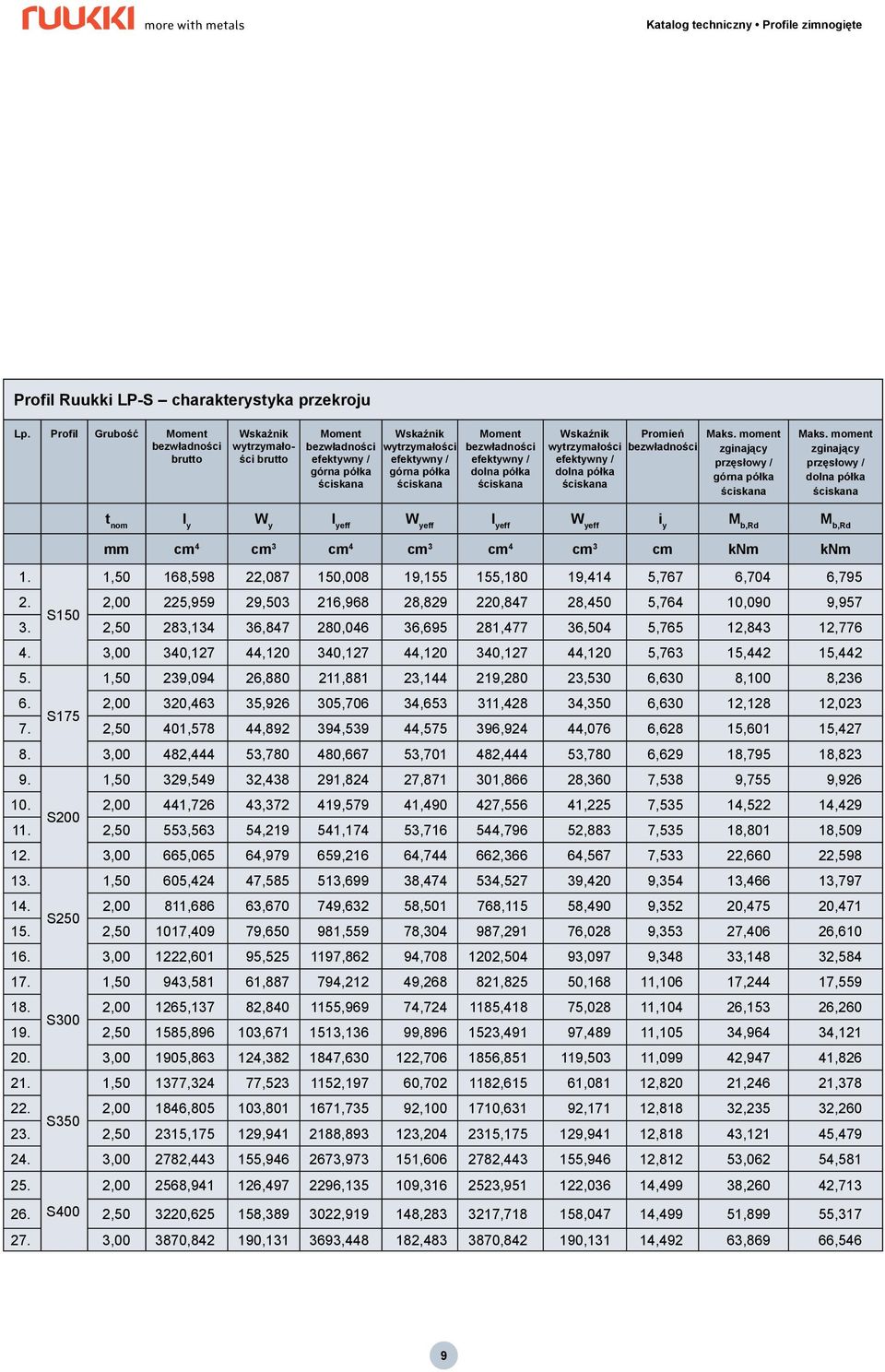

9 Profil Ruukki LP-S charakterystyka przekroju Lp. Profil Grubość Moment bezwładności brutto skażnik wytrzymałości brutto Moment bezwładności efektywny / górna półka skaźnik wytrzymałości efektywny / górna półka Moment bezwładności efektywny / dolna półka skaźnik Promień wytrzymałości bezwładności efektywny / dolna półka Maks. moment zginający przęsłowy / górna półka Maks. moment zginający przęsłowy / dolna półka t nom I y y I yeff yeff I yeff yeff i y M b,rd M b,rd mm cm 4 cm 3 cm 4 cm 3 cm 4 cm 3 cm km km 1. 1,50 168,598 22, ,008 19, ,180 19,414 5,767 6,704 6, ,00 225,959 29, ,968 28, ,847 28,450 5,764 10,090 9,957 S ,50 283,134 36, ,046 36, ,477 36,504 5,765 12,843 12, ,00 340,127 44, ,127 44, ,127 44,120 5,763 15,442 15, ,50 239,094 26, ,881 23, ,280 23,530 6,630 8,100 8, ,00 320,463 35, ,706 34, ,428 34,350 6,630 12,128 12,023 S ,50 401,578 44, ,539 44, ,924 44,076 6,628 15,601 15, ,00 482,444 53, ,667 53, ,444 53,780 6,629 18,795 18, ,50 329,549 32, ,824 27, ,866 28,360 7,538 9,755 9, ,00 441,726 43, ,579 41, ,556 41,225 7,535 14,522 14,429 S ,50 553,563 54, ,174 53, ,796 52,883 7,535 18,801 18, ,00 665,065 64, ,216 64, ,366 64,567 7,533 22,660 22, ,50 605,424 47, ,699 38, ,527 39,420 9,354 13,466 13, ,00 811,686 63, ,632 58, ,115 58,490 9,352 20,475 20,471 S , ,409 79, ,559 78, ,291 76,028 9,353 27,406 26, , ,601 95, ,862 94, ,504 93,097 9,348 33,148 32, ,50 943,581 61, ,212 49, ,825 50,168 11,106 17,244 17, , ,137 82, ,969 74, ,418 75,028 11,104 26,153 26,260 S , , , ,136 99, ,491 97,489 11,105 34,964 34, , , , , , , ,503 11,099 42,947 41, , ,324 77, ,197 60, ,615 61,081 12,820 21,246 21, , , , ,735 92, ,631 92,171 12,818 32,235 32,260 S , , , , , , ,941 12,818 43,121 45, , , , , , , ,946 12,812 53,062 54, , , , , , , ,036 14,499 38,260 42, S400 2, , , , , , ,047 14,499 51,899 55, , , , , , , ,131 14,492 63,869 66,546 9

10 Profil Ruukki LP-H Gatunek stali: S350GD+Z Granica plastyczności: f y = 350 MPa ytrzymałość na rozciąganie: f u = 420 MPa Profil Ruukki LP-H geometria przekroju zmocnienie H Lp. Profil Grubość ysokość Szerokość szerokiej półki Szerokość wąskiej półki Zagięcie Ciężar Pole przekroju brutto pole przekroju efektywnego Środek ciężkości Środek ciężkości ysokość Szerokość szerokiej półki Szerokość wąskiej półki t nom H A B C g A gross A eff Y p Z p H j A j B j mm mm mm mm mm kg/m cm 2 cm 2 mm mm mm mm mm 1. 1,00 100,00 40,00 20,00 3,30 3,88 2,07 87,80 48,40 98,00 95,00 44, ,20 100,00 40,00 20,00 3,96 4,68 2,92 87,80 48,40 98,00 94,60 44,40 H ,50 100,00 40,00 20,00 4,95 5,89 4,19 87,70 48,40 98,00 94,00 45, ,00 100,00 40,00 20,00 6,59 7,90 6,49 87,80 48,40 98,00 93,00 46, ,00 100,00 40,00 20,00 3,53 4,36 2,08 87,70 60,60 122,50 95,00 44, ,20 100,00 40,00 20,00 4,24 5,26 2,94 87,70 60,60 122,50 94,60 44,40 H ,50 100,00 40,00 20,00 5,30 6,62 4,25 87,80 60,60 122,50 94,00 45, ,00 100,00 40,00 20,00 7,07 8,88 6,64 87,80 60,60 122,50 93,00 46, ,00 100,00 40,00 20,00 3,96 4,84 2,08 87,80 72,80 147,00 95,00 44, ,20 100,00 40,00 20,00 4,76 5,84 2,95 87,70 72,80 147,00 94,60 44,40 H ,50 100,00 40,00 20,00 5,95 7,35 4,27 87,70 72,90 147,00 94,00 45, ,00 100,00 40,00 20,00 7,93 9,86 6,74 87,70 72,90 147,00 93,00 46, ,00 120,00 50,00 20,00 4,91 6,18 2,06 107,70 97,60 196,00 115,00 54, ,20 120,00 50,00 20,00 5,89 7,47 2,97 107,70 97,60 196,00 114,60 54,40 H ,50 120,00 50,00 20,00 7,36 9,39 4,49 107,80 97,60 196,00 114,00 55, ,00 120,00 50,00 20,00 9,81 12,60 7,24 107,70 97,60 196,00 113,00 56, ,50 120,00 50,00 20,00 8,71 10,84 4,49 107,70 122,10 245,00 114,00 55, H250 2, ,00 50,00 20,00 11,62 14,54 7,27 107,80 122,10 245,00 113,00 56, ,50 120,00 50,00 20,00 14,52 18,24 10,53 107,80 122,10 245,00 112,00 57,00 10

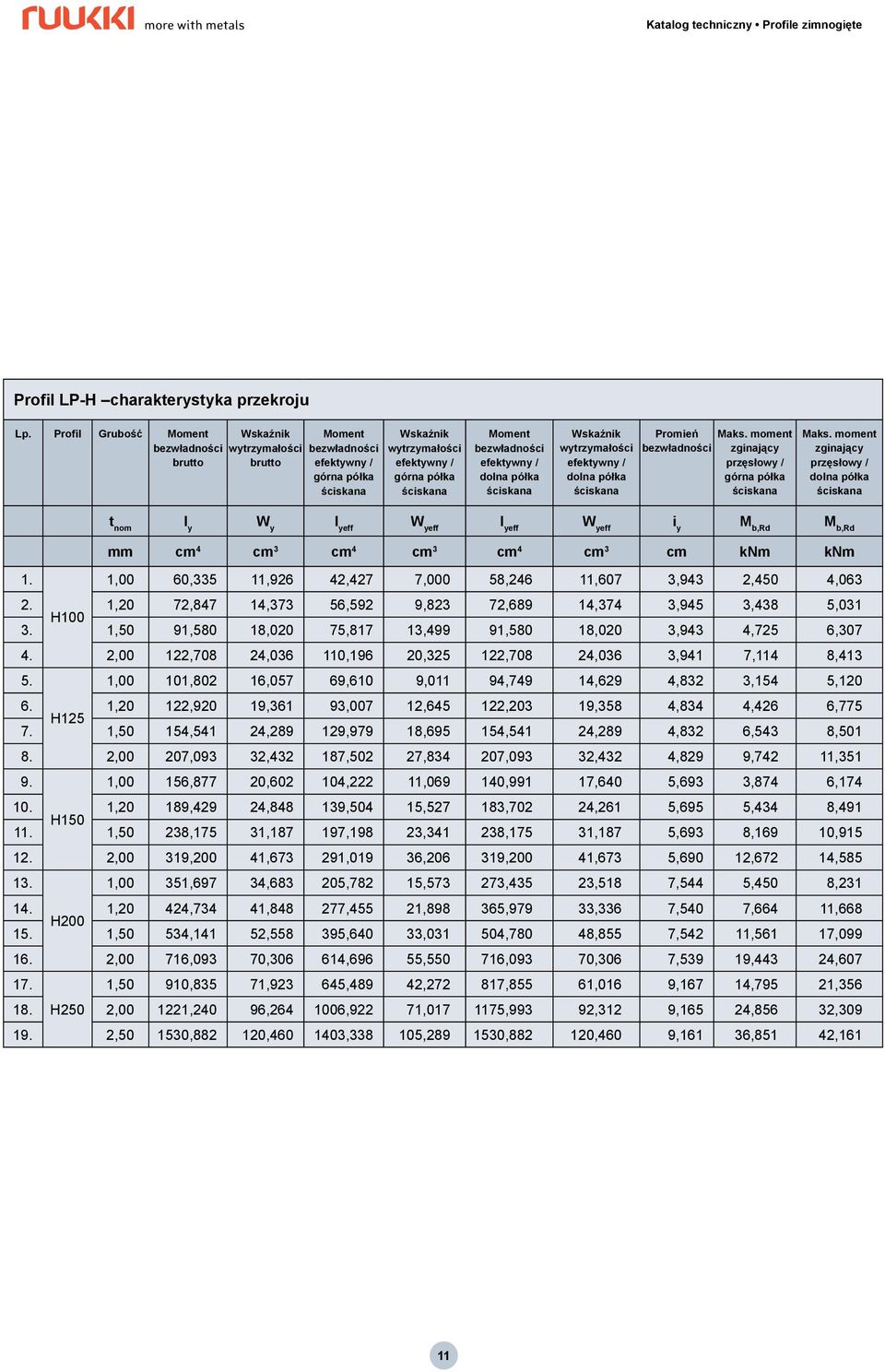

11 Profil LP-H charakterystyka przekroju Lp. Profil Grubość Moment bezwładności brutto skaźnik wytrzymałości brutto Moment bezwładności efektywny / górna półka skaźnik wytrzymałości efektywny / górna półka Moment bezwładności efektywny / dolna półka skaźnik wytrzymałości efektywny / dolna półka Promień Maks. moment bezwładności zginający przęsłowy / górna półka Maks. moment zginający przęsłowy / dolna półka t nom I y y I yeff yeff I yeff yeff i y M b,rd M b,rd mm cm 4 cm 3 cm 4 cm 3 cm 4 cm 3 cm km km 1. 1,00 60,335 11,926 42,427 7,000 58,246 11,607 3,943 2,450 4, ,20 72,847 14,373 56,592 9,823 72,689 14,374 3,945 3,438 5,031 H ,50 91,580 18,020 75,817 13,499 91,580 18,020 3,943 4,725 6, ,00 122,708 24, ,196 20, ,708 24,036 3,941 7,114 8, ,00 101,802 16,057 69,610 9,011 94,749 14,629 4,832 3,154 5, ,20 122,920 19,361 93,007 12, ,203 19,358 4,834 4,426 6,775 H ,50 154,541 24, ,979 18, ,541 24,289 4,832 6,543 8, ,00 207,093 32, ,502 27, ,093 32,432 4,829 9,742 11, ,00 156,877 20, ,222 11, ,991 17,640 5,693 3,874 6, ,20 189,429 24, ,504 15, ,702 24,261 5,695 5,434 8,491 H ,50 238,175 31, ,198 23, ,175 31,187 5,693 8,169 10, ,00 319,200 41, ,019 36, ,200 41,673 5,690 12,672 14, ,00 351,697 34, ,782 15, ,435 23,518 7,544 5,450 8, ,20 424,734 41, ,455 21, ,979 33,336 7,540 7,664 11,668 H ,50 534,141 52, ,640 33, ,780 48,855 7,542 11,561 17, ,00 716,093 70, ,696 55, ,093 70,306 7,539 19,443 24, ,50 910,835 71, ,489 42, ,855 61,016 9,167 14,795 21, H250 2, ,240 96, ,922 71, ,993 92,312 9,165 24,856 32, , , , , , , ,460 9,161 36,851 42,161 11

12 2 Systemy konstrukcji Dostępne są cztery alternatywne systemy oparte na profilach zimnogiętych jako płatwiach dachowych dla różnych typów zastosowań oraz różnorodne kombinacje tych systemów. łaściwości systemów oraz kryteria wyboru są opisane poniżej. 2.1 System jednoprzęsłowy Stosowany do budowy ścian i dachów, przy umiarkowanych rozpiętościach Prosty system Takie same reakcje podpór głównych belek w przęsłach środkowych iewielka liczba elementów łączących Cały dach jest zbudowany z podobnych profili ysokie zużycie stali Duże ugięcia Może być wykonany z profili LP-Z, LP-C, LP-S i LP-H. 12

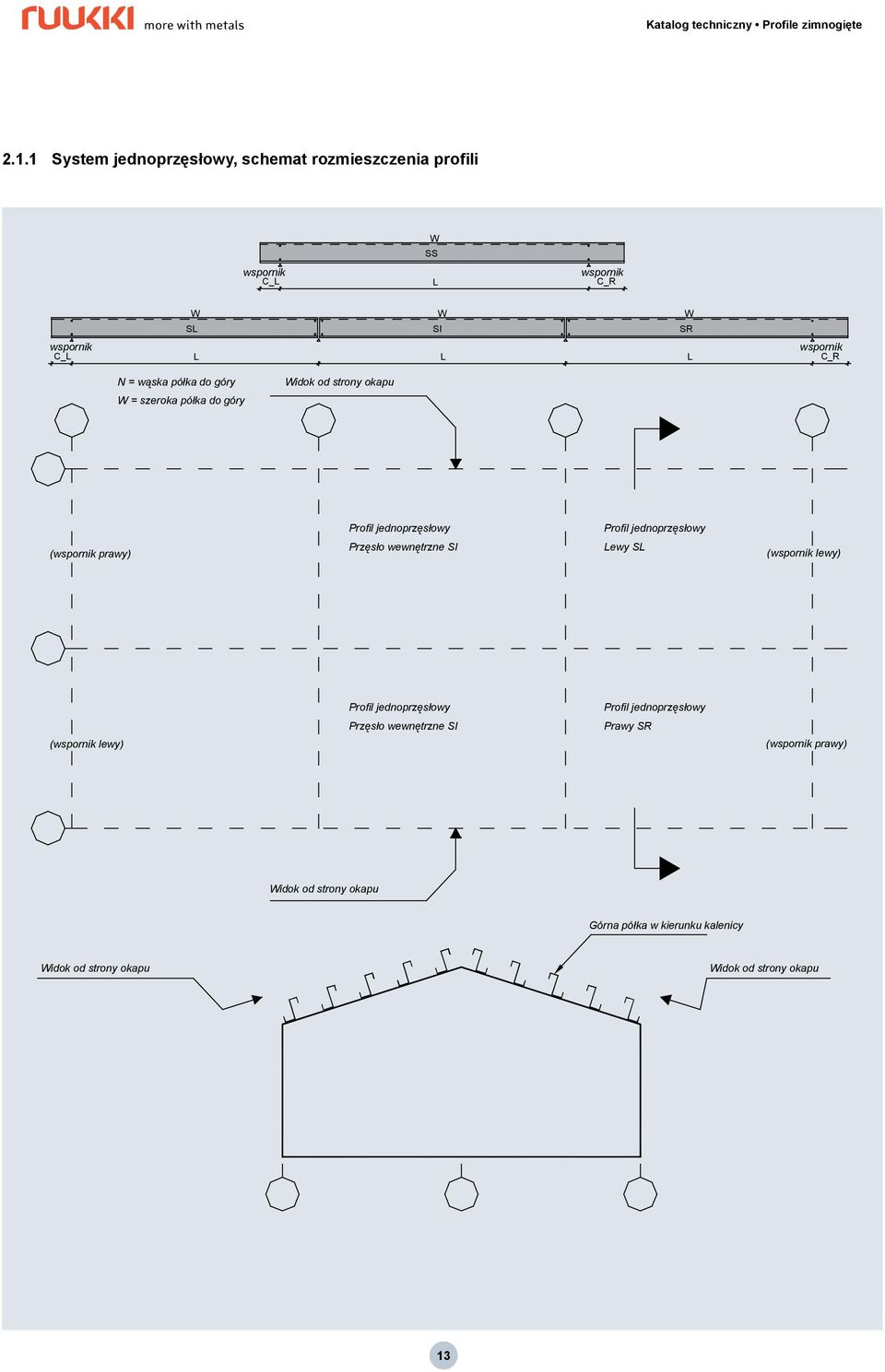

13 2.1.1 System jednoprzęsłowy, schemat rozmieszczenia profili C_L SS L C_R SL SI SR C_L L L L C_R = wąska półka do góry idok od strony okapu = szeroka półka do góry Profil jednoprzęsłowy Profil jednoprzęsłowy ( prawy) Przęsło wewnętrzne SI Lewy SL ( lewy) Profil jednoprzęsłowy Profil jednoprzęsłowy ( lewy) Przęsło wewnętrzne SI Prawy SR ( prawy) idok od strony okapu Górna półka w kierunku kalenicy idok od strony okapu idok od strony okapu 13

14 2.1.2 System jednoprzęsłowy, układ profili Uwaga! a placu budowy profil jest widziany od strony okapu C_L SS L C_R C_L SL L SI L SR L C_R = wąska półka do góry = szeroka półka do góry Uwaga! idok od strony szerokiej półki przy pionowym układzie wstępnego otworowania. Przy profilach odwróconych będzie stosowany odwrotny wzór. Uwaga! a rysunkach produkcyjnych profil jest widoczny szeroką półką do dołu w kierunku patrzącego. L = rozpiętość przęsła stępnie otworowany profil jednoprzęsłowy SS 50 C_L L stępnie otworowany profil jednoprzęsłowy, lewe końcowe przęsło SL 50 C_R 50 C_L L-35 L 32 3 stępnie otworowany profil jednoprzęsłowy, przęsło wewnętrzne SI 3 32 L L stępnie otworowany profil jednoprzęsłowy, prawe końcowe przęsło SR 3 32 L-35 L 50 C_R 14

15 2.1.3 System jednoprzęsłowy, mocowanie do podpór = wąska półka do góry a placu budowy SZEROKA półka do Mocowanie do podpory końcowej Mocowanie do podpory pośredniej = szeroka półka do góry GÓRY, SZYSTKIE PROFILE Z100 Z120 Z150 Z200 Z250 Ø = 14 Ø = 14 Ø = 14 Ø = 18 Ø = U-80*35*4 U-80*35*4 U-80*35*4 U-80*35*4 U-120*55* U-120*35* U-120*35* U-120*35* U-120*35* U-120*55* Z U-120*55* U-120*55*4 Ø = Z U-160*55* U-160*55*4 Ø =

16 2.2 System dwuprzęsłowy Stosowany w ścianach przy 4-6 m rozstawie przęseł oraz w dachach przy umiarkowanej rozpiętości przęseł: małe ugięcia mała liczba elementów wymagających montażu ograniczona ilość prac montażowych różne reakcje podpór w głównych belkach długie profile, trudniejsze w transporcie i przeładunku może być wykonany z profili LP-Z, LP-C, LP-S i LP-H. Można stosować to samo mocowanie do podpór przy podporach pośrednich każdego profilu dwuprzęsłowego, co na połączeniu profili. Profile Ruukki LP-H muszą być zawsze wyposażone w element usztywniający. Grubość materiału, z którego wykonane jest usztywnienie, powinna być taka sama jak grubość materiału profilu. ymiary profilu usztywniającego podano przy wymiarach przekroju poprzecznego profili Ruukki LP-H w punkcie 1.5. Długość profilu usztywniającego L>Max (3*s, 2*H), gdzie: s jest szerokością podpory, H jest wysokością profilu. 16

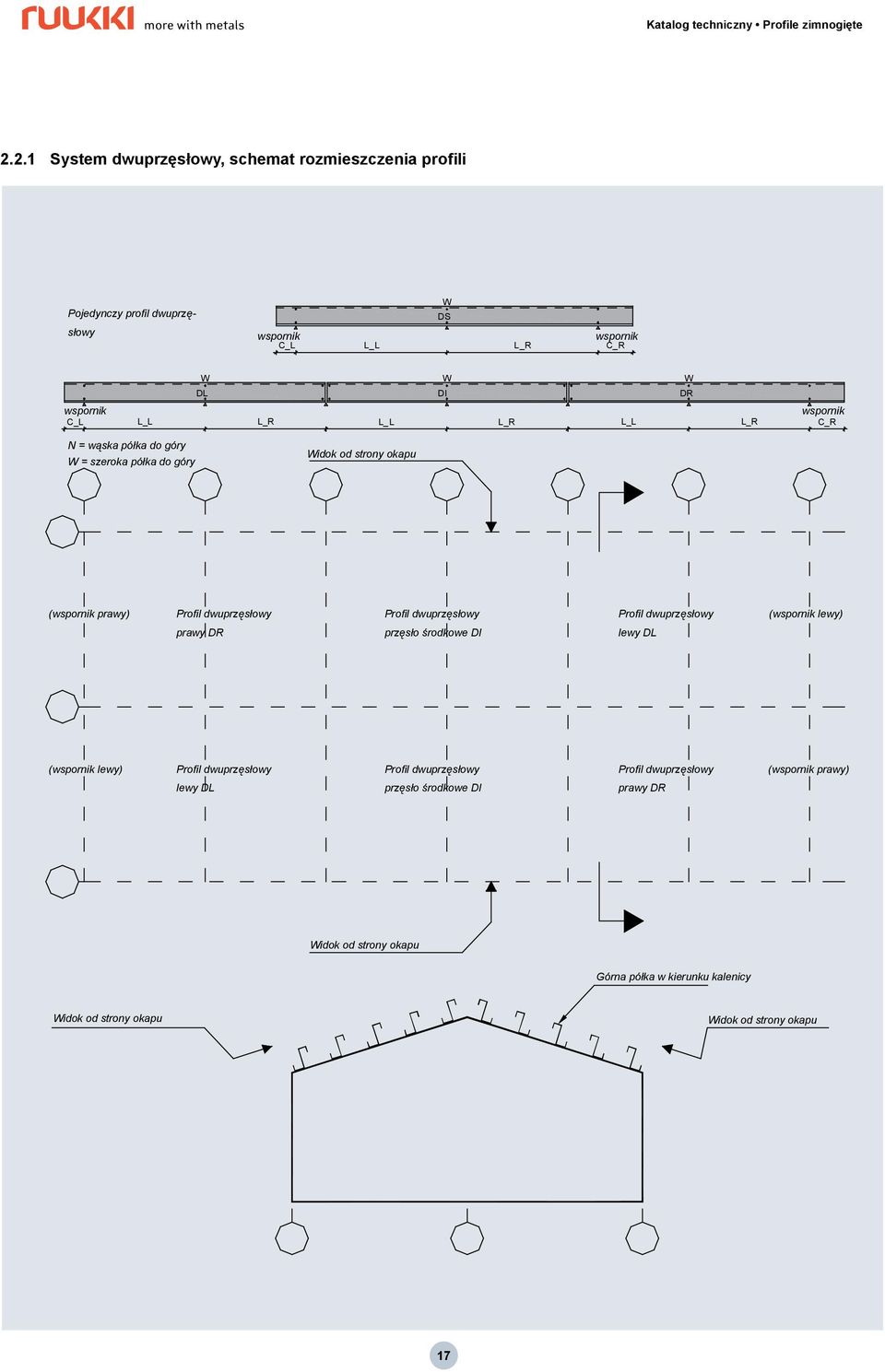

17 2.2.1 System dwuprzęsłowy, schemat rozmieszczenia profili Pojedynczy profil dwuprzęsłowy C_L DS L_ L_ L R C_R DL DI DR C_L L_L L_R L_L_ L R L_L L_R C_R = wąska półka do góry = szeroka półka do góry idok od strony okapu ( prawy) Profil dwuprzęsłowy Profil dwuprzęsłowy Profil dwuprzęsłowy ( lewy) prawy DR przęsło środkowe DI lewy DL ( lewy) Profil dwuprzęsłowy Profil dwuprzęsłowy Profil dwuprzęsłowy ( prawy) lewy DL przęsło środkowe DI prawy DR idok od strony okapu Górna półka w kierunku kalenicy idok od strony okapu idok od strony okapu 17

18 2.2.2 System dwuprzęsłowy, układ profili Uwaga! a placu budowy profil jest widziany od strony okapu DS C_L L_L L_R C_R C_L L_L DL L_R L_L DI L_R L_L DR L_R C_R = wąska półka do góry = szeroka półka do góry Uwaga! idok od strony szerokiej półki przy pionowym układzie wstępnego otworowania. Przy profilach odwróconych będzie stosowany odwrotny wzór. Uwaga! a rysunkach produkcyjnych profil jest widoczny szeroką półką do dołu w kierunku patrzącego. L = rozpiętość przęsła L_L = rozpiętość lewego przęsła L_R = rozpiętość prawego przęsła stępnie otworowany profil dwuprzęsłowy DS 50 C_L L_L L_R 50 C_R stępnie otworowany profil dwuprzęsłowy, lewe końcowe przęsło DL 50 C_L L_L L_R-35 L_R 32 3 stępnie otworowany profil dwuprzęsłowy, przęsło środkowe DI 3 32 L_L-35 L_R L_L L_R stępnie otworowany profil dwuprzęsłowy, prawe końcowe przęsło DR 3 32 L_L-35 L_L L_R 50 C_R 18

19 2.2.3 System dwuprzęsłowy, mocowanie do podpór = wąska półka do góry a placu budowy SZEROKA półka do Mocowanie do podpory pośredniej Mocowanie do podpory przy łączeniu profili = szeroka półka do góry GÓRY, SZYSTKIE PROFILE Z100 Z120 Z150 Z200 Z250 Ø = 14 Ø = 14 Ø = 14 Ø = 18 Ø = U-80*35*4 U-80*35*4 U-80*35*4 U-80*35*4 U-120*55* U-120*35* U-120*35* U-120*35* U-120*35* U-120*55* Z U-120*55* U-120*55*4 Ø = Z U-160*55* U-160*55*4 Ø =

20 2.3 System ze wzmocnieniami alternatywny projekt z oprogramowaniem Ruukki PurCalc Stosowany w konstrukcji ścian i dachów. System składa się ze specjalnego profilu wzmacniającego, zwykle podobnej grubości do profile podstawowego lub grubszego o maks. 0,5 mm. Optymalny ciężar Małe ugięcia Profile są łatwe do transportu i przeładunku Duża ilość elementów iększe nakłady prac montażowych Dla profili Ruukki LP-Z wzmocnienie jest identyczne jak podstawowy profil zimnogięty ymiary wzmocnienia S podano przy wymiarach przekroju poprzecznego profili Ruukki LP-S w punkcie

21 2.3.1 System ze wzmocnieniami, schemat rozmieszczenia profili VL L1 VI VI VE VE VE VE L2 L3 L4 L5 VI VR = wąska półka do góry = szeroka półka do góry idok od strony okapu System ze wzmocnieniami System ze wzmocnieniami System ze wzmocnieniami System ze wzmocnieniami System ze wzmocnieniami Prawe końcowe przęsło VR Przęsło pośrednie VI Przęsło pośrednie VI Przęsło pośrednie VI Lewe końcowe przęsło VL System ze wzmocnieniami System ze wzmocnieniami System ze wzmocnieniami System ze wzmocnieniami System ze wzmocnieniami Lewe końcowe przęsło VL Przęsło pośrednie VI Przęsło pośrednie VI Przęsło pośrednie VI Prawe końcowe przęsło VR idok od strony okapu Górna półka w kierunku kalenicy idok od strony okapu idok od strony okapu 21

22 2.3.2 System ze wzmocnieniami, układ profili Uwaga! a placu budowy profil jest widziany od strony okapu. L1 VL VI VI VE VE VE VE L2 L3 L4 L5 VI VR = wąska półka do góry = szeroka półka do góry Uwaga! idok od strony szerokiej półki przy pionowym układzie wstępnego otworowania. Przy profilach odwróconych będzie stosowany odwrotny wzór. Uwaga! a rysunkach produkcyjnych profil jest widoczny szeroką półką do dołu w kierunku patrzącego. L = rozpiętość przęsła L_L = lewe końcowe przęsło L_R = prawe końcowe przęsło L_tot = 0.13(L_L+L_R)+70 zmocnienie VE 0,13L_L 0,13L_R 0,13L_L-35 0,13L_R L_tot System ze wzmocnieniami, lewe końcowe przęsło VL ,87L-35 0,13L L 3 System ze wzmocnieniami, przęsło pośrednie VI ,13L-35 0,74L 0,13L L System ze wzmocnieniami, prawe końcowe przęsło VR ,13L-35 0,87L-35 L

23 2.3.3 System ze wzmocnieniami, mocowanie do podpór = wąska półka do góry a placu budowy SZEROKA półka do a placu budowy SZEROKA półka Mocowanie do podpory = szeroka półka do góry DOŁU, ZMOCIEIE VE do GÓRY, SZYSTKIE PROFILE Z100 Ø = U-120*35*4 Z120 Ø = U-120*35*4 Z150 Ø = U-120*35*4 Z200 Ø = U-120*35*4 Z250 Ø = U-120*55*4 Z U-120*55*4 Ø = Z U-160*55*6 Ø =

24 2.4 System na zakłady - zalecany przez Ruukki Stosowany przy profilach dachowych i ściennych przy rozpiętości przęseł 6-10 m. Profile są mocowane na zakład, jeden profil wewnątrz drugiego. przęsłach końcowych stosuje się podwójny profil lub grubszy przekrój: optymalny ciężar małe ugięcia możliwe jest osiąganie dużych rozpiętości duża liczba połączeń większe nakłady prac montażowych możliwy do wykonania z profili Ruukki LP-Z 24

25 2.4.1 System na zakłady, schemat rozmieszczenia profili LL LI LR LF LI LI LF L1 L2 L3 L4 L5 = wąska półka do góry = szeroka półka do góry idok od strony okapu Profil na zakład Profil na zakład Profil na zakład Profil na zakład Profil na zakład Prawe końcowe przęsło LR Przęsło pośrednie LI Przęsło pośrednie LI Przęsło pośrednie LI Lewe końcowe przęsło LL Profil na zakład Profil na zakład Profil na zakład Profil na zakład Profil na zakład Lewe końcowe przęsło LL Przęsło pośrednie LI Przęsło pośrednie LI Przęsło pośrednie LI Prawe końcowe przęsło LR idok od strony okapu Górna półka w kierunku kalenicy idok od strony okapu idok od strony okapu 25

26 2.4.2 System na zakłady, układ profili Uwaga! a placu budowy profil widziany jest od strony okapu. LL LI LR LF L1 LI L2 L3 L4 L5 LI LF = wąska półka do góry = szeroka półka do góry Uwaga! idok od strony szerokiej półki przy pionowym układzie wstępnego otworowania. Przy profilach odwróconych będzie stosowany odwrotny wzór. Uwaga! a rysunkach produkcyjnych profil jest widoczny szeroką półką do dołu w kierunku patrzącego. L = rozpiętość przęsła L_L = rozpiętość lewego przęsła L_R = rozpiętość prawego przęsła Profil wzmacniający LF, jeśli potrzebny w skrajnych przęsłach 50 0,8*L 50 Profil LL, lewe końcowe przęsło 50 0,8*L 0,07*L 0,13*L 0,2*L_R 50 L Profil LI, przęsło pośrednie 50 0,13*L_L 0,13*L 0,07*L 0,6*L 0,07*L 0,13*L 0,13*L_R 50 L Profil LR, prawe końcowe przęsło 50 0,2*L_L 0,13*L 0,07*L L 0,8*L 50 26

27 2.4.3 System na zakłady, mocowanie do podpór = wąska półka do góry = szeroka półka do góry Z100 Ø = a placu budowy SZEROKA półka do DOŁU a placu budowy SZEROKA półka do GÓRY Mocowanie do podpory U-80*35*4 Z120 Ø = U-80*35*4 Z150 Ø = U-80*35*4 Z200 Ø = U-80*35*4 Z250 Ø = U-120*55*4 Z U-120*55*4 Ø = 18 Z U-160*55*6 Ø = 18 27

28 2.5 Zasady rozmieszczenia otworów podczas produkcji Standardowe otworowanie jest stosowane dla każdego systemu profili zimnogiętych. ymiary otworów są podawane od dolnej półki od strony patrzącego, dolna półka zawsze jako szeroka półka profilu. Podłużne rozmieszczenie otworów jest określane jako odległość od punku cięcia, licząc od lewej strony do prawej. ymiarowanie otworów pod śruby montażowe jest standardowe. stępne otworowanie jest wykonywane przy użyciu maszyny otworującej, dającej różne wymiary i kształty otworów. ybór maszyny otworującej jest uzależniony od fabryki i metod produkcji profili. Standardowe wymiary i umiejscowienie otworów pod śruby montażowe są opisane poniżej. By uzyskać dodatkowe informacje odnośnie do możliwości otworowania, prosimy o kontakt. Punkt odniesienia dla określenia rozmieszczenia otworów = punkt cięcia Kierunek ruchu taśmy stalowej A - szeroka półka B - wąska półka 28

29 2.6 Typy otworów Otwory wykonywane są podczas produkcji na linii ciągłej informacje: maks. grubość materiału 3 mm (dla otworu Ø 60 mm maks. grubość materiału 2 mm); możliwość wykonania kilku otworów w jednym rzędzie; możliwość obrotu otworów owalnych i prostokątnych o 90 º. Typ otworu Średnica Obrót [mm] [ ] , Możliwe wykonanie dowolnej liczby otworów podczas produkcji. 29

30 2.7 Mocowanie do podpory systemach profili zimnogiętych stosuje się profile mocujące (mocowania) mocowane do podpór głównych konstrukcji. Kształtowniki zimnogięte są przytwierdzane do mocowań środnikiem przy pomocy wkrętów. systemach Ruukki mocowanie do podpory stanowią profile mocujące o kształcie U, tzw. siodełka wykonane ze stali gatunku przynajmniej S235. obliczeniach mocowania do podpory uwzględniono połączenie środnika profilu zimnogiętego w kalenicy z profilem kalenicowym. Jeśli profil kalenicowy nie występuje, wymiarowanie profilu mocującego U oraz jego mocowanie do głównej belki musi być sprawdzone oddzielnie pod kątem naprężeń od składowych obciążeń działających w kierunku połaci dachu. Przy zastosowaniu połączeń na śruby mocowania do podpory są dostarczane ze wstępnie wykonanymi otworami na śruby z główką o średnicy 14 mm lub 18 mm w zależności od wymiarów profilu zimnogiętego. Rozmiary oraz odległości między wkrętami pokazane są na schemacie profilu. System ze wzmocnieniami charakteryzuje się dwoma pionowymi rzędami mocowań, system na zakłady jednym lub dwoma rzędami, w zależności od wybranych mocowań do podpory. Jedno- lub dwuprzęsłowy system profili posiada jeden lub dwa rzędy w zależności od umiejscowienia mocowania do podpory i jego rodzaju. Program PurCalc do wymiarowania profili określa także wymaganą liczbę mocowań. Jeśli z jakiegoś powodu zostały zastosowane wkręty samowiercące, nie wykonuje się wstępnego otworowania mocowania do podpory. ależy jednakże zauważyć, iż połączenie na śruby musi być stosowane zawsze przy grubości materiału profilu przekraczającej 1,5 mm, ze względu na wymagania odnośnie do plastyczności łącznika. Przykłady mocowań do podpory: Profile LP-C i LP-Z są mocowane środnikiem do głównej belki na połaci dachu o niezbyt dużym spadku przy pomocy profili mocujących U oraz, jeśli blacha profilu jest widziana do przeciwnej połaci, przy pomocy profilu kalenicowego. przeciwnym wypadku profile mocujące muszą być wymiarowane indywidualnie w zależności od obciążeń działających na połać dachu. H< profile mocujące U 200 U-80*35*4 300 U-120*55*4 350 U-160*55*6 30

31 3 Czynniki, jakie należy uwzględnić podczas stosowania profili zimnogiętych 3.1 Sztywność przy skręcaniu Lekkie profile zimnogięte charakteryzują się przekrojem otwartym i niską sztywnością przy skręcaniu w porównaniu do ich sztywności na zginanie. Z tego powodu wytrzymałość na wyboczenie boczne niepodpartego profilu znacząco ogranicza jego nośność. 3.2 Zwiększenie sztywności przy skręcaniu Sztywność przy skręcaniu może być zwiększona poprzez mocowanie profilu do uformowanej blachy lub jej odpowiednika, która zapewnia poprzeczne podparcie górnej półki profilu. Sztywność przy zginaniu dodatkowej blachy podnosi także sztywność profilu podczas obrotu. 3.3 Lokalne wyboczenie ytrzymałość cienkościennego przekroju jest ograniczona ze względu na wyboczenie płaskich części przekroju pod wpływem ściskania lub przez wyboczenie pod wpływem ściskania płaskich usztywnień, które przeciwdziałają wyboczeniu. Płaszczyzna przekroju nie traci zupełnie swojej nośności, często nawet w takim stanie zachowuje znaczną część swej nośności. wyliczeniach jest to modelowane poprzez usunięcie części przekroju podlegającej największym naprężeniom z płaszczyzny przekroju lub przez pocienienie krawędzi usztywnienia i części przekroju będącej jego częścią. 3.4 Odkształcenia profilu a krawędzi półki usztywnienie jest cieńsze a krawędzi półki usztywnienie jest cieńsze ośność profilu dowolnego kształtu jest także ograniczona przez odkształcenia jego przekroju poprzecznego. 31

32 3.5 ytrzymałość na reakcje podpór yboczenie płaszczyzny przekroju jest możliwe także w przypadku mocowań podpór, gdzie środnik profilu na skutek reakcji podpór ma tendencję do odchylania się od swojej płaszczyzny, co ogranicza nośność całego profilu. celu jego wzmocnienia zwykle stosuje się wzmocnienie podpory, np. profil mocujący U przytwierdzany z tyłu do środnika profilu zimnogiętego tak, by przenoszenie reakcji podpory na podporę główną następowało wyłącznie przez podpory mocujące U. 3.6 Profile podparte na półkach Profile Ruukki LP-H są zawsze dostarczane z elementem usztywniającym (patrz: przekroje poprzeczne profili LP-H), który jest mocowany razem z profilem podstawowym przez jego półki bezpośrednio do głównych belek. ytrzymałość na reakcje podpór jest zatem zapewniana jednocześnie przez profil zimnogięty i element usztywniający, pracujące w sposób zespolony. 3.7 Sztywność poprzeczna Sztywność cienkościennego profilu zimnogiętego w kierunku mniejszych osi bezwładności jest niska. Powoduje to zginanie w płaszczyźnie połaci dachu, chyba że połać ma sztywność blachy. Może się tak zdarzyć, gdy np. blachy na łączeniu od kalenicy do okapu nie są przymocowane. Zaleca się jednakże, by blachy profilu na połaci pochyłej były zespolone razem profilem kalenicowym. praktyce będzie to zapobiegać zginaniu profilu w kierunku połaci dachu i jednocześnie znacząco redukować naprężenia działające na mocowania do podpór. 3.8 iepodparta dolna półka Przy profilach jednoprzęsłowych na niepodpartą dolną półkę profilu mogą działać siły ściskające spowodowane ssaniem wiatru, co może powodować wyboczenie w kierunku poprzecznym. Odnosi się to szczególnie do profili ściennych, w których ciężar własny konstrukcji nie przeciwdziała ssaniu wiatru, co występuje np. w przypadku konstrukcji dachowych. 32

33 3.9 iepodparta dolna półka przy ściskaniu Przy profilach ciągłych niepodparta dolna półka profilu jest poddawana ściskaniu, co powoduje tendencję do powstania wyboczenia. Fakt ten ogranicza nośność profilu Profil owy ośność profili owych jest niska, jednak można ją zwiększyć w pewnym stopniu poprzez mocowanie końca a sztywno do środnika profilu. Jeżeli odkształcenie końca a jest ograniczone przez zastosowanie np. profilu U o tej samej wysokości co wysokość profilu zimnogiętego zamocowanego półkami do półek a, dla podpory końcowej powinna być spełniona następująca zależność: sd/ Aeff+ My, Sd/ eff, y Mc, Rd, V/ eff, y where sd jest wartością siły normalnej A eff jest efektywnym polem przekroju przy ściskaniu osiowym M y, Sd jest wartością momentu na podporze końcowej eff, y jest efektywną wytrzymałością na wyboczenie przekroju poprzecznego względem osi y M c, Rd, V jest wytrzymałością na wyboczenie przy uwzględnieniu wpływu siły tnącej przeciwnym przypadku pod uwagę powinna być brana następująca zależność sd/ Aeff + My, Sd/ eff, y 2M c, Rd, V/ 3eff, y Minimalne wymiary przekroju łączącego wolne półki profilu owego (górne półki profilu są dostarczane z podparciem ciągłym w formie blachy). ysokość profilu Ruukki LP-L maks * maks * maks * maks *

34 4 Program PurCalc Projektowanie z pomocą programu PurCalc to najbardziej ekonomiczne rozwiązanie w przypadku struktur dachowych opartych na profilach zimnogiętych. Program obejmuje oferowane przez Ruukki profile LP-Z, LP-C, LP-S i LP-H. Opcje programu umożliwiają zastosowanie następujących metod obliczeniowych: - obliczenia struktury profili na podstawie Eurokodu, bez ograniczeń odnośnie do profili - obliczenia struktury profili na podstawie wyników badań, ograniczenia odnośnie do profili spowodowane blachą profilową Ruukki - obliczenia struktury profili na podstawie wyników badań, ograniczenia odnośnie do profili spowodowane dachowymi płytami warstwowymi Ruukki. Opcje językowe dostępne w programie: język rumuński, węgierski, słowacki, czeski, polski, angielski, szwedzki i fiński. 5 Przeładunek, transport i składowanie profili zimnogiętych 5.1 Przeładunek Podczas przeładunku profili zimnogiętych należy zastosować wszelkie niezbędne środki ostrożności. trakcie przeładunku zaleca się stosowanie odzieży ochronnej oraz rękawic odpornych na przecięcie. Podczas cięcia profili prosimy stosować maskę oddechową, ze względu na możliwość tworzenia się pyłu i małych cząsteczek. Podczas przeładunku profili zimnogiętych i małych komponentów powinno się także zwracać szczególną uwagę na zabezpieczenie wyrobów przed uszkodzeniami. awet niewielkie wgniecenia czy wygięcia mogą znacznie pogarszać nośność profilu. ależy także unikać możliwości powstawania rys na powłoce cynkowej elementów. a każdym etapie przeładunku materiał powinien być wystarczająco zabezpieczony przed dostępem wilgoci i uszkodzeniami. Jeśli komponenty są przenoszone ręcznie, należy używać odpowiednich rękawic, by zapobiec zranieniom. 5.2 Transport Profile zimnogięte i elementy mocujące są pakowane w fabryce w łatwe do przenoszenia paczki. Profile są pakowane razem w jedną paczkę, natomiast małe elementy są pakowane w osobne opakowania. Zawartość każdego opakowania jest wyraźnie oznakowana, aby zapewnić transport na właściwy plac budowy. a miejscu produkty powinny być starannie sprawdzone, by potwierdzić ich ilość i stan. Dostawca powinien zostać niezwłocznie poinformowany pisemnie o wszelkich brakach lub uszkodzeniach podczas transportu. Zabronione jest montowanie uszkodzonych produktów bez zgody Ruukki. 5.3 Składowanie Materiały powinny być składowane możliwie najbliżej miejsca ostatecznego montażu wskazanego na schematach montażu, by uniknąć zbędnego podnoszenia i transportu. Profile zimnogięte powinny być składowane w suchym miejscu, zabezpieczonym przed deszczem i śniegiem, na równej powierzchni. Suche warunki składowania zapobiegają pojawieniu się białej rdzy na ocynkowanych powierzchniach. Produkty powinny być podparte w regularnych odstępach, by zapobiec ugięciom profili. Zaleca się, by podparcie to zapewniało lekko pochyłą pozycję paczek (1:20), by zapewnić odprowadzanie wody spływającej na profile. Paczki powinny być podniesione ponad poziom gruntu, by zapewnić wentylację spodniej strony opakowania. Produkty nie powinny być ułożone w stos jeden na drugim, jako że może to powodować uszkodzenia profili. przypadku zamoknięcia profili podczas deszczu należy je rozdzielić i wysuszyć, by wyeliminować możliwość powstania białej rdzy. razie potrzeby należy zapewnić wystarczające podparcie paczek, by zapobiec ich przechyleniu lub upadkowi. 6 Montaż profili zimnogiętych Podczas pracy z profilami zimnogiętymi należy zastosować wszelkie niezbędne środki ostrożności. trakcie pracy zaleca się stosowanie odzieży ochronnej oraz rękawic odpornych na przecięcie. Podczas cięcia profili prosimy stosować maskę oddechową, ze względu na możliwość tworzenia się pyłu i małych cząsteczek. Montaż profili zimnogiętych jest szybki i łatwy. Profile są zasadniczo przymocowane śrubami sześciokątnymi przez wcześniej wykonane otwory, lub w niektórych przypadkach za pomocą wkrętów samowiercących. ależy wziąć pod uwagę, że profile o grubości powyżej 1,5 mm nie mogą być mocowane do podpór lub profil do profilu wkrętami samowiercącymi, połączenia mogą być wykonywane wyłącznie przy zastosowaniu śrub sześciokątnych. iski koszt montażu jest związany z szybkim tempem prac i prefabrykacją elementów konstrukcji. iewielki ciężar oraz małe wymagania odnośnie do przestrzeni potrzebnej dla części konstrukcyjnej obniżają koszty transportu. 34

35 Profile zimnogięte są montowane według schematu montażu sporządzonego przez projektanta. Specyfikacja montażu powinna zawierać co najmniej następujące informacje: dane projektowe projektant montażysta lista materiałów i schemat ich rozmieszczenia składowanie elementów na placu budowy przeładunek paczek na placu budowy sprzęt montażowy etapy montażu połączenia śrubowe tymczasowe stężenia podczas montażu tolerancje montażowe ograniczenia odnośnie do konstrukcji i kontrola jakości. Części konstrukcji nie mogą być wciskane na miejsce siłą, gdyż prowadzi to do powstania deformacji i naprężeń. Konstrukcje cienkościenne są wrażliwe na lokalne uszkodzenia i z tego powodu podczas montażu powinno się zwracać szczególną uwagę na zabezpieczenie poszczególnych elementów przed wgnieceniami lub innymi uszkodzeniami. Profile dachowe nie wymagają zwykle czasowych stężeń podczas montażu, jednak powinno być to uwzględnione w przypadku większych rozpiętości przęseł czy dużych nachyleń połaci dachu. Profile dachowe Ruukki LP-Z powinny być zawsze montowane górną półką w kierunku kalenicy. Dodatkowo dolna półka profilu Ruukki LP-Z musi być zamontowana w odstępie około 10 mm od górnego pasa dźwigara kratowego lub belki (patrz rysunek). Przed rozpoczęciem prac należy zapoznać się ze specyfikacją prac, rysunkami, planem montażu oraz planem kontroli jakości. Akceptacja materiałów, akcesoriów, części montażowych oraz profili zimnogiętych powinna obejmować kontrolę listów przewozowych i dokumentów wysyłkowych oraz określenie uszkodzeń powstałych podczas transportu i przeładunku. ażne jest, by upewnić się, że materiały i akcesoria spełniają wymogi właściwych norm i są dostarczane z deklaracjami zgodności z odpowiednimi certyfikatami. Zaleca się, by podczas montażu zwrócić uwagę na następujące czynniki: umiejscowienie konstrukcji prostość konstrukcji kąty miejsca łączenia elementów główne wymiary pozostałe wymiary przeładunek, podnoszenie i składowanie materiałów, akcesoriów i innych elementów rusztowanie dokręcenie i zabezpieczenie wkrętów i nakrętek Kolejność montażu powinna zostać określona przed montażem profili. Paczki z profilami są podnoszone na właściwe miejsce według schematu montażu sporządzonego przez projektanta. Profile montowane szeroką półką do dołu są montowane jako pierwsze. 35
