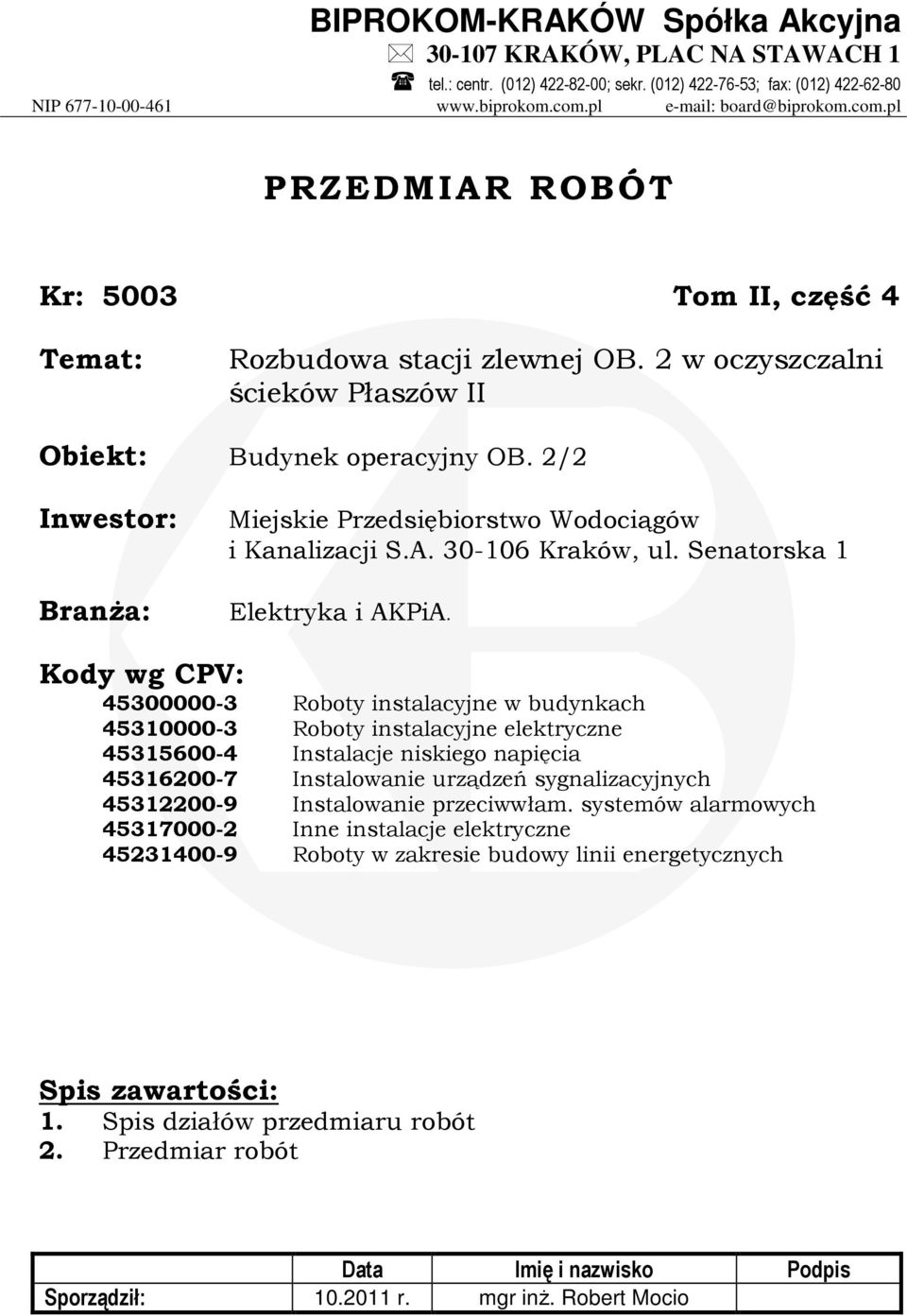

1 BIPROKOM-KRAKÓW Spółka Akcyjna KRAKÓW, PLAC NA STAWACH 1 tel.: centr. (012) ; sekr. (012) ; fax: (012) NIP e-ail: board@biproko.co.pl Kr: 5003 To II, część 4 Teat: Rozbudowa stacji zlewnej OB. 2 w oczyszczalni ścieków Płaszów II Obiekt: Budynek operacyjny OB. 2/2 Inwestor: BranŜa: Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji S.A Kraków, ul. Senatorska 1 Elektryka i AKPiA. Kody wg CPV: Roboty instalacyjne w budynkach Roboty instalacyjne elektryczne Instalacje niskiego napięcia Instalowanie urządzeń sygnalizacyjnych Instalowanie przeciwwła. systeów alarowych Inne instalacje elektryczne Roboty w zakresie budowy linii energetycznych Spis zawartości: 1. Spis działów przediaru robót 2. Przediar robót Data Iię i nazwisko Podpis Sporządził: r. gr inŝ. Robert Mocio

2 DZIAŁY PRZEDMIARU ROBÓT Lp. Kod wg CPV Nazwa działu Od Do Prefabrykaty Instalacja siły i sterowania Próby poontaŝowe. Instalacja siły i sterowania Instalacja CCTV Instalacja kontroli dostępu KD Instalacja odgroowa Nora STD Wersja 4.28 Licencja: 9298

3 Lp. Podstawa Opis i wyliczenia j.. Poszcz Raze Prefabrykaty. 1.1 KNNR 5 MontaŜ. Prefabrykat. Rozdzielnica stacji zlewnej R2A. Obudowa przyścienna IP40, etalowa, dwuszafowa (2000x750x400) wg scheatu w proj. wyk.; kpl. 1.2 KNNR 5 MontaŜ. Prefabrykat. Szafa sterownika 2ALS. Obudowa przyścienna IP40, etalowa, (2000x750x400) wg scheatu w proj. wyk.; kpl Instalacja siły i sterowania. 2.1 KNNR 5 Oprawa świetlówkowa 2x36W, z klosze, stopień ochrony IP65, przelotowa; kpl kpl. 7 kpl RAZEM KNNR 5 Oprawa świetlówkowa 2x36W, z klosze, stopień ochrony IP65, przelotowa kpl z odułe awaryjny 1h; kpl. 3 kpl RAZEM KNNR 5 Oprawa ze świetlówka kopaktową, IP44; kpl. kpl kpl RAZEM KNNR 5 Przygotowanie podłoŝa pod osprzęt instalacyjny poz.2.5+poz RAZEM KNNR 5 Puszka do osprzętu o śr. 60, p/t KNNR 5 Puszka rozgałęźna o śr. 60 z pokrywą i zaciskai 2,52, p/t KNNR 5 Łączniki jednobiegunowe podtynkowe w puszce instalacyjnej RAZEM KNNR 5 Łączniki schodowe podtynkowe w puszce instalacyjnej KNNR 5 Gniazda instalacyjne wtyczkowe ze stykie ochronny bryzgoszczelne biegunowe przykręcane o obciąŝalności do 16 A i przekroju przewodów do KNNR KNNR Gniazda instalacyjne wtyczkowe ze stykie ochronny bryzgoszczelne podwójne 2-biegunowe przykręcane o obciąŝalności do 16 A i przekroju przewo- dów do Układanie kabli o asie do 2.0 kg/ w budynkach, budowlach lub na estakadach z ocowanie 2.12 KNNR KNNR KNNR Kabel YKYŜo 5x16 (0,6/1kV) RAZEM Wykucie bruzd dla przewodów wtynkowych w poz.2.13+poz.2.14+poz.2.15+poz RAZEM Przewody kabelkowe o łączny przekroju Ŝył do 30 2 układane p.t. w gotowych bruzdach w Przewód YDYŜo 5x4 (450/750V) Przewody kabelkowe o łączny przekroju Ŝył do układane p.t. w gotowych bruzdach w Przewód YDYŜo 4x1,5 (450/750V) RAZEM Nora STD Wersja 4.28 Licencja: 9298

4 Lp. Podstawa Opis i wyliczenia j.. Poszcz Raze 2.15 KNNR Przewody kabelkowe o łączny przekroju Ŝył do układane p.t. w gotowych bruzdach w 2.16 KNNR Przewód YDYŜo 3x2,5 (450/750V) RAZEM Przewody kabelkowe o łączny przekroju Ŝył do układane p.t. w gotowych bruzdach w 2.17 KNNR Przewód YDYŜo 3x1,5 (450/750V) RAZEM Zaprawianie bruzd o szerokości do 25 poz RAZEM Próby poontaŝowe. Instalacja siły i sterowania. 3.1 KNNR 5 Sprawdzenie i poiar 1-fazowego obwodu elektrycznego niskiego napięcia poiar poiar RAZEM KNNR 5 Sprawdzenie i poiar 3-fazowego obwodu elektrycznego niskiego napięcia poiar poiar RAZEM KNNR 5 Sprawdzenie ochrony przeciwporaŝeniowej (pierwszy poiar) poz.3.1+poz RAZEM KNP 18 D13 Poiar obwodu sterowania lub sygnalizacji lub zabezpieczeń o ilości do 10 kpl eleentów w obwodzie 3* kpl RAZEM Instalacja CCTV. 4.1 KNNR 5 MontaŜ. Serwer Diva ( Serwer w obudowie 4U/19", 4 x RAID Hot Swap Bays, bez dysków ). Nr kat. V NVH KNNR 5 MontaŜ. Dysk twardy ( Dysk twardy do pracy ciągłej 2000GB / SATA) Nr kat. V NVH-92TB KNNR 5 Oprograowanie systeowe ( Licencja zarządzająco - rejestrująca dla 1 kaery ) Nr kat. V NVSP-BASE*/** KNNR 5 Oprograowanie systeowe ( Licencja dla 1 kaery do licencji zarządzająco - rejestrującej ) Nr kat. V NVSP-CHANNEL*/** KNNR 5 MontaŜ. Karta sieciowa ( Karta sieciowa 100/1000 Base-T do serwerów NVH- XXXX ) Nr kat. V NVH-GBLAN KNNR 5 MontaŜ. Stacja operatorska ( Jednostka operatora w obudowie 4U/19" ) Nr kat. V NVH KNNR 5 MontaŜ. Dysk twardy ( Dysk twardy do pracy ciągłej 1000GB / SATA ) Nr kat. V NVH-91TB KNNR 5 Oprograowanie operatora ( Licencja operatora dla 1 serwera z 1 kaerą ) Nr kat. V NMS-BASE*/** KNNR 5 Oprograowanie operatora ( Licencja operatora dla 1 kaery ) Nr kat. V NMS-CHANNEL*/** KNNR 5 MontaŜ. Karta graficzna typu quad ( 4 x VGA / DVI ) Nr kat. V NVH-VGA Nora STD Wersja 4.28 Licencja: 9298

5 Lp. Podstawa Opis i wyliczenia j.. Poszcz Raze 4.11 KNNR 5 MontaŜ. Prograowalny kontroler funkcji PTZ Nr kat. V DCZ KNNR 5 MontaŜ. Monitor 24",rozdzielczość 1920 x 1200, jasność 400 Cd/2,kontrast 1000:1 Nr kat. V EA241WM RAZEM Konfiguracja i prograowanie systeu kpl. 1 kpl KNNR 5 MontaŜ. Panel SecurityNET 19'' 1U z gniazdai 12xLC dx, 24 pigtaili OM2 Nr kat. P1-S1224L5-SN 4.15 KNNR 5 MontaŜ. Panel porządkujący C&C 19"/1U Nr kat KNNR 5 Układanie kabli o asie do 0.5 kg/ w budynkach, budowlach lub na estakadach z ocowanie Kabel FTPf kat.5 zewnętrzny, Ŝelowany. Nr Kat KNNR KNNR KNNR KNNR KNNR 5 RAZEM Kabel krosowy SecurityNET RJ45 F/UTP 10Gb/s w po-włoce zielonej 2 Nr kat MontaŜ. Patchcord SM, 9/125, LC/PC-LC/PC duplex dł. 1Nr kat. 02L1- OAL RAZEM MontaŜ. Koplet natynkowy 2-odułowy (raka + suport + puszka natynkowa) Nr kat MontaŜ. Adapter keystone dla gniazd LC Nr kat MontaŜ. Gniazdo SM Duplex LC/PC Standard Nr kat KNNR 5 MontaŜ. Pigtail SM 9/125, LC/PC pokrycie 0,9, dł.1 Nr kat. 01L1-AA KNNR 5 MontaŜ. 16-Port Gigabit SFP + 8 Cobo G(RJ-45/SFP), 1 ini-usb console port anageent, IP clustering (up to 36 units), IPv6, Backup Power Syste (Optional) Nr kat. EE KNNR 5 MontaŜ. 1000BASE-LX Single ode SFP transceiver, up to 10K (1310n) Nr kat. EE RAZEM KNNR 5 MontaŜ. Web Sart 10/100/1000T to 1000 Fiber/SFP, MINI-GBIC eptyslot, base unit, edia converter, without any SFP fiber transceiver Nr kat. KGC-310M 4.26 KNNR 5 MontaŜ. 1.25Gbps Industrial SFP/LC/duplex/1310n with DDM function fiber transceiver, singleode, 10KM Nr kat. SFP-GLSD-10A-A 4.27 KNNR 5 MontaŜ. Zasilacz. Industrial Din-Rail AC-DC 12V Power Supply, Metal case, AC input voltage: 100V ~ 240VAC, DC output voltage: +12V (+/-5%), 1.8A Max. 2 Types of input connectora, 2 Types of DC output connectors, Support typical DC plug for coercial application and 2 pairs of industrial terinal block connectors for industrial applications; operating te-perature: -20 to + 50 degree C Nr kat. KPW-2012-D-E Instalacja kontroli dostępu KD Nora STD Wersja 4.28 Licencja: 9298

6 Lp. Podstawa Opis i wyliczenia j.. Poszcz Raze 5.1 KNNR 5 MontaŜ. Kontroler KT100 z zasilacze buforowy 12V 2A i akuulatore12v 7Ah w obudowie etalowej; kpl. 5.2 KNNR 5 MontaŜ. Czytnik kart zbliŝeniowych CKZ-M z kable fabryczny dł. 10; kpl. 5.3 KNNR 5 MontaŜ. Magnetyczny czujnik otwarcia drzwi z kable fabryczny dł. 10; kpl KNNR 5 MontaŜ. Zwora elektroagnetyczna ZW600, zas. 12V DC, 480A i uchwyte wobudowie aluiniowej, wy. 250x42x25, udŝwig 275 kg; kpl. 5.5 KNNR 5 MontaŜ. Przycisk wyjścia; kpl. 5.6 KNNR 5 MontaŜ. Przycisk ewakuacyjny wejścia, w kol. zielony z szybką; kpl. 5.7 KNNR Układanie kabli o asie do 0.5 kg/ w budynkach, budowlach lub na estakadach z ocowanie 5.8 KNNR KNNR Kabel teletechniczny YKSLY 3x1 (0,6/1kV) RAZEM Przewody kabelkowe o łączny przekroju Ŝył do układane n.t. na Przewód OMYŜo 3x1, RAZEM Układanie kabli o asie do 0.5 kg/ w budynkach, budowlach lub na estakadach z ocowanie Kabel UPT RAZEM KNP 18 D13 Poiar obwodu sterowania lub sygnalizacji lub zabezpieczeń o ilości do 10 kpl eleentów w obwodzie 1 kpl Instalacja odgroowa. 6.1 KNNR 5 MontaŜ uziou fundaentowego Płaskownik stalowy ocynkowany Fe/Zn 40x RAZEM KNNR 5 Przewody instalacji odgroowej napręŝane pozioe Drut stalowy ocynkowany Fe/Zn o śr poz RAZEM KNNR 5 Przewody instalacji odgroowej napręŝane pionowe Drut stalowy ocynkowany Fe/Zn o śr. 8 5*poz RAZEM KNNR 5 Badania i poiary instalacji piorunochronnej (pierwszy poiar) KNNR 5 Badania i poiary instalacji uzieiającej (pierwszy poiar) Nora STD Wersja 4.28 Licencja: 9298
