ZABEZPIECZENIE POśAROWE EWAKUACYJNYCH KLATEK SCHODOWYCH W BUDYNKU SZKOŁY PODSTAWOWEJ NR 39 W GDYNI ul. Adm. Józefa Unruga 88

Transkrypt

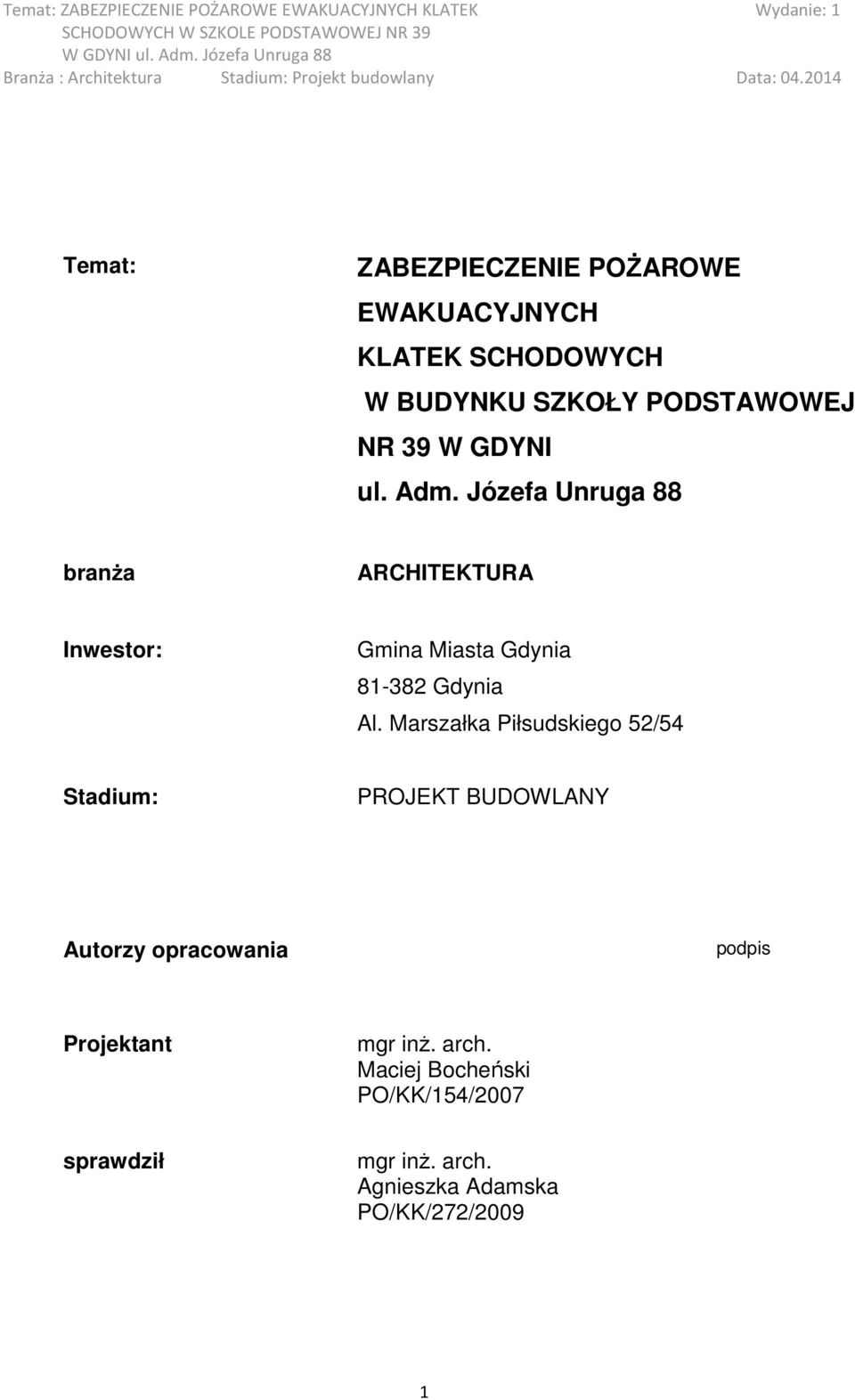

1 Temat: ZABEZPIECZENIE POśAROWE EWAKUACYJNYCH KLATEK SCHODOWYCH W BUDYNKU SZKOŁY PODSTAWOWEJ NR 39 W GDYNI ul. Adm. Józefa Unruga 88 branŝa ARCHITEKTURA Inwestor: Gmina Miasta Gdynia Gdynia Al. Marszałka Piłsudskiego 52/54 Stadium: PROJEKT BUDOWLANY Autorzy opracowania podpis Projektant mgr inŝ. arch. Maciej Bocheński PO/KK/154/2007 sprawdził mgr inŝ. arch. Agnieszka Adamska PO/KK/272/2009 1

2 ZAWARTOŚĆ OPRACOWANIA OPIS TECHNICZNY INFORMACJA DO PLANU B.I.O.Z OŚWIADCZENIA PROJEKTANTÓW CZĘŚĆ RYSUNKOWA PROJEKT 1. Rys. S-1 SCHEMAT PIWNICY 1: Rys. S-2 SCHEMAT NISKIEGO PARTEU 1: Rys. S-3 SCHEMAT PARTERU 1: Rys. S-4 SCHEMAT 1- PIĘTRA 1: Rys. S-5 SCHEMAT 2- PIĘTRA 1: Rys. 01-A RZUT NISKIEGO PARTERU 1:50 7. Rys. 01-B RZUT NISKIEGO PARTERU 1:50 8. Rys. 02-A RZUT PARTERU 1:50 9. Rys. 02-B RZUT PARTERU 1: Rys. 03-A RZUT 1 PIĘTRA 1: Rys. 03-B RZUT 1 PIĘTRA 1: Rys. 04-A RZUT 2 PIĘTRA 1: Rys. 04-A RZUT 2 PIĘTRA 1: Rys. 05 PRZEKRÓJ - KLATKA B 1: Rys. 06 PRZEKRÓJ - KLATKA A 1: Rys. 07 ELEWACJA - KLATKA B 1: Rys. 08 ELEWACJA - KLATKA A 1: Rys. 09 ZESTAWIENIE STOLARKI 1:100 2

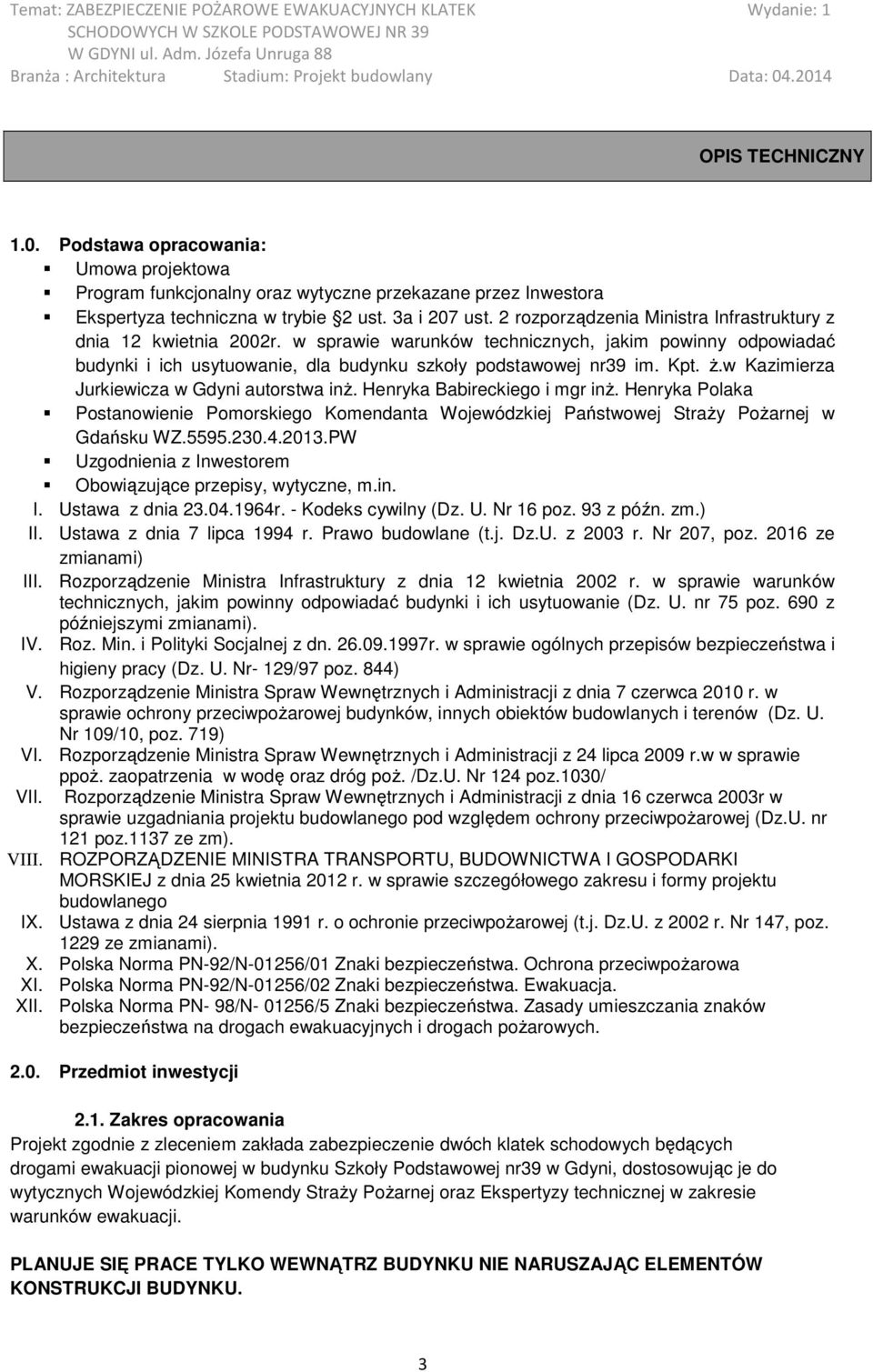

3 OPIS TECHNICZNY 1.0. Podstawa opracowania: Umowa projektowa Program funkcjonalny oraz wytyczne przekazane przez Inwestora Ekspertyza techniczna w trybie 2 ust. 3a i 207 ust. 2 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dla budynku szkoły podstawowej nr39 im. Kpt. Ŝ.w Kazimierza Jurkiewicza w Gdyni autorstwa inŝ. Henryka Babireckiego i mgr inŝ. Henryka Polaka Postanowienie Pomorskiego Komendanta Wojewódzkiej Państwowej StraŜy PoŜarnej w Gdańsku WZ PW Uzgodnienia z Inwestorem Obowiązujące przepisy, wytyczne, m.in. I. Ustawa z dnia r. - Kodeks cywilny (Dz. U. Nr 16 poz. 93 z późn. zm.) II. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz.U. z 2003 r. Nr 207, poz ze zmianami) III. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 690 z późniejszymi zmianami). IV. Roz. Min. i Polityki Socjalnej z dn r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr- 129/97 poz. 844) V. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109/10, poz. 719) VI. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 24 lipca 2009 r.w w sprawie ppoŝ. zaopatrzenia w wodę oraz dróg poŝ. /Dz.U. Nr 124 poz.1030/ VII. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej (Dz.U. nr 121 poz.1137 ze zm). VIII. ROZPORZĄDZENIE MINISTRA TRANSPORTU, BUDOWNICTWA I GOSPODARKI MORSKIEJ z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego IX. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpoŝarowej (t.j. Dz.U. z 2002 r. Nr 147, poz ze zmianami). X. Polska Norma PN-92/N-01256/01 Znaki bezpieczeństwa. Ochrona przeciwpoŝarowa XI. Polska Norma PN-92/N-01256/02 Znaki bezpieczeństwa. Ewakuacja. XII. Polska Norma PN- 98/N /5 Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach poŝarowych Przedmiot inwestycji 2.1. Zakres opracowania Projekt zgodnie z zleceniem zakłada zabezpieczenie dwóch klatek schodowych będących drogami ewakuacji pionowej w budynku Szkoły Podstawowej nr39 w Gdyni, dostosowując je do wytycznych Wojewódzkiej Komendy StraŜy PoŜarnej oraz Ekspertyzy technicznej w zakresie warunków ewakuacji. PLANUJE SIĘ PRACE TYLKO WEWNĄTRZ BUDYNKU NIE NARUSZAJĄC ELEMENTÓW KONSTRUKCJI BUDYNKU. 3

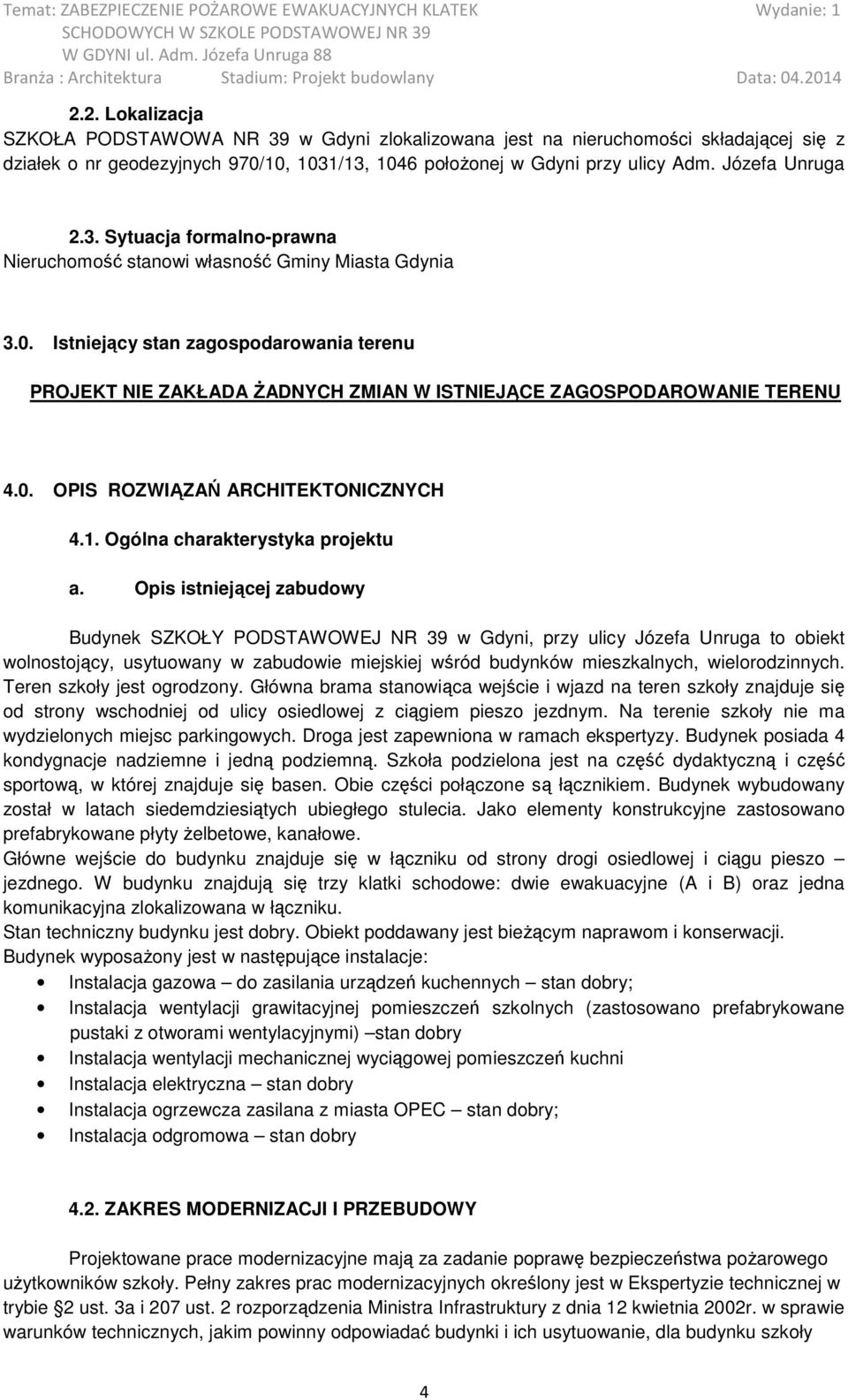

4 2.2. Lokalizacja SZKOŁA PODSTAWOWA NR 39 w Gdyni zlokalizowana jest na nieruchomości składającej się z działek o nr geodezyjnych 970/10, 1031/13, 1046 połoŝonej w Gdyni przy ulicy Adm. Józefa Unruga 2.3. Sytuacja formalno-prawna Nieruchomość stanowi własność Gminy Miasta Gdynia 3.0. Istniejący stan zagospodarowania terenu PROJEKT NIE ZAKŁADA śadnych ZMIAN W ISTNIEJĄCE ZAGOSPODAROWANIE TERENU 4.0. OPIS ROZWIĄZAŃ ARCHITEKTONICZNYCH 4.1. Ogólna charakterystyka projektu a. Opis istniejącej zabudowy Budynek SZKOŁY PODSTAWOWEJ NR 39 w Gdyni, przy ulicy Józefa Unruga to obiekt wolnostojący, usytuowany w zabudowie miejskiej wśród budynków mieszkalnych, wielorodzinnych. Teren szkoły jest ogrodzony. Główna brama stanowiąca wejście i wjazd na teren szkoły znajduje się od strony wschodniej od ulicy osiedlowej z ciągiem pieszo jezdnym. Na terenie szkoły nie ma wydzielonych miejsc parkingowych. Droga jest zapewniona w ramach ekspertyzy. Budynek posiada 4 kondygnacje nadziemne i jedną podziemną. Szkoła podzielona jest na część dydaktyczną i część sportową, w której znajduje się basen. Obie części połączone są łącznikiem. Budynek wybudowany został w latach siedemdziesiątych ubiegłego stulecia. Jako elementy konstrukcyjne zastosowano prefabrykowane płyty Ŝelbetowe, kanałowe. Główne wejście do budynku znajduje się w łączniku od strony drogi osiedlowej i ciągu pieszo jezdnego. W budynku znajdują się trzy klatki schodowe: dwie ewakuacyjne (A i B) oraz jedna komunikacyjna zlokalizowana w łączniku. Stan techniczny budynku jest dobry. Obiekt poddawany jest bieŝącym naprawom i konserwacji. Budynek wyposaŝony jest w następujące instalacje: Instalacja gazowa do zasilania urządzeń kuchennych stan dobry; Instalacja wentylacji grawitacyjnej pomieszczeń szkolnych (zastosowano prefabrykowane pustaki z otworami wentylacyjnymi) stan dobry Instalacja wentylacji mechanicznej wyciągowej pomieszczeń kuchni Instalacja elektryczna stan dobry Instalacja ogrzewcza zasilana z miasta OPEC stan dobry; Instalacja odgromowa stan dobry 4.2. ZAKRES MODERNIZACJI I PRZEBUDOWY Projektowane prace modernizacyjne mają za zadanie poprawę bezpieczeństwa poŝarowego uŝytkowników szkoły. Pełny zakres prac modernizacyjnych określony jest w Ekspertyzie technicznej w trybie 2 ust. 3a i 207 ust. 2 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dla budynku szkoły 4

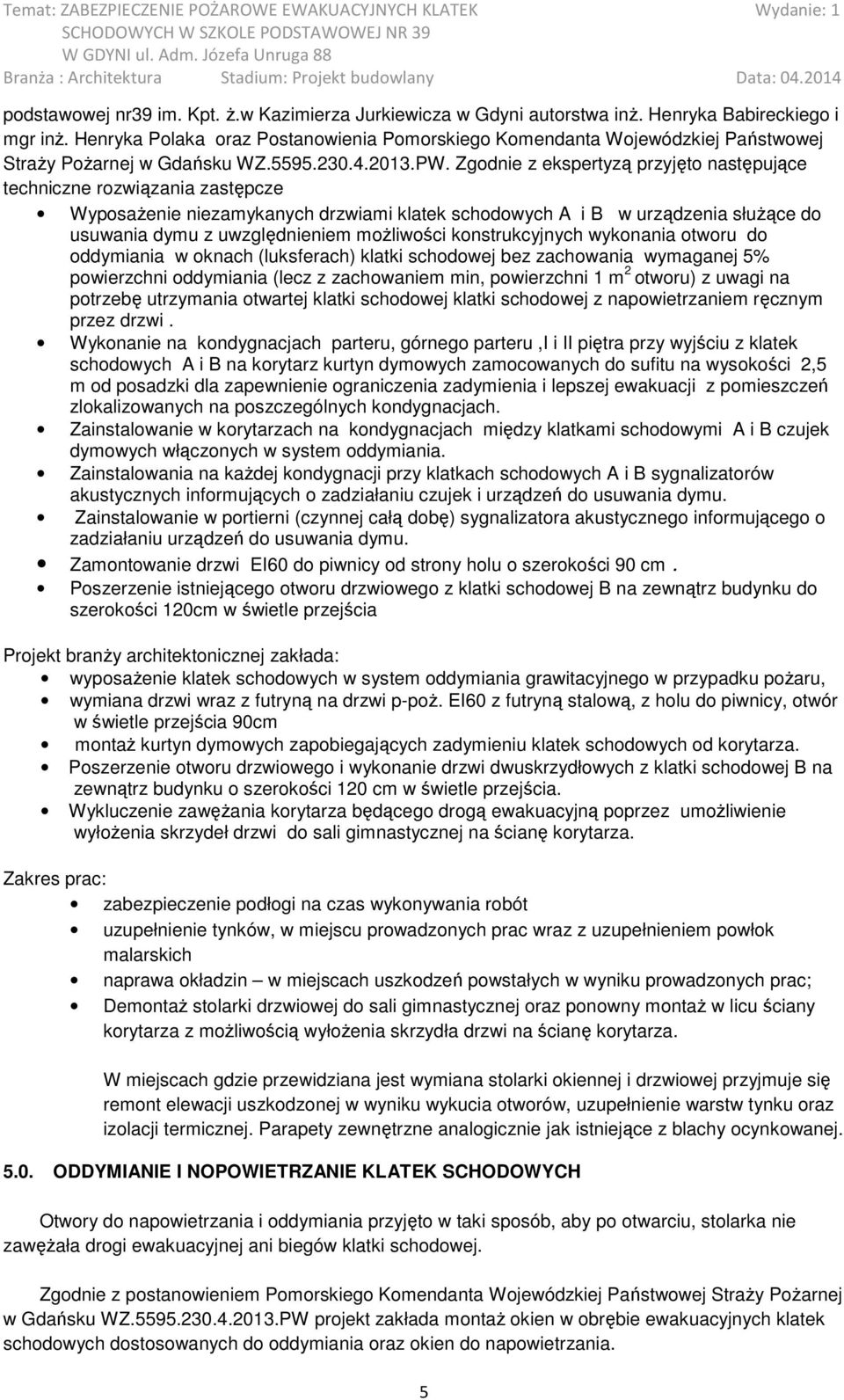

5 podstawowej nr39 im. Kpt. Ŝ.w Kazimierza Jurkiewicza w Gdyni autorstwa inŝ. Henryka Babireckiego i mgr inŝ. Henryka Polaka oraz Postanowienia Pomorskiego Komendanta Wojewódzkiej Państwowej StraŜy PoŜarnej w Gdańsku WZ PW. Zgodnie z ekspertyzą przyjęto następujące techniczne rozwiązania zastępcze WyposaŜenie niezamykanych drzwiami klatek schodowych A i B w urządzenia słuŝące do usuwania dymu z uwzględnieniem moŝliwości konstrukcyjnych wykonania otworu do oddymiania w oknach (luksferach) klatki schodowej bez zachowania wymaganej 5% powierzchni oddymiania (lecz z zachowaniem min, powierzchni 1 m 2 otworu) z uwagi na potrzebę utrzymania otwartej klatki schodowej klatki schodowej z napowietrzaniem ręcznym przez drzwi. Wykonanie na kondygnacjach parteru, górnego parteru,i i II piętra przy wyjściu z klatek schodowych A i B na korytarz kurtyn dymowych zamocowanych do sufitu na wysokości 2,5 m od posadzki dla zapewnienie ograniczenia zadymienia i lepszej ewakuacji z pomieszczeń zlokalizowanych na poszczególnych kondygnacjach. Zainstalowanie w korytarzach na kondygnacjach między klatkami schodowymi A i B czujek dymowych włączonych w system oddymiania. Zainstalowania na kaŝdej kondygnacji przy klatkach schodowych A i B sygnalizatorów akustycznych informujących o zadziałaniu czujek i urządzeń do usuwania dymu. Zainstalowanie w portierni (czynnej całą dobę) sygnalizatora akustycznego informującego o zadziałaniu urządzeń do usuwania dymu. Zamontowanie drzwi EI60 do piwnicy od strony holu o szerokości 90 cm. Poszerzenie istniejącego otworu drzwiowego z klatki schodowej B na zewnątrz budynku do szerokości 120cm w świetle przejścia Projekt branŝy architektonicznej zakłada: wyposaŝenie klatek schodowych w system oddymiania grawitacyjnego w przypadku poŝaru, wymiana drzwi wraz z futryną na drzwi p-poŝ. EI60 z futryną stalową, z holu do piwnicy, otwór w świetle przejścia 90cm montaŝ kurtyn dymowych zapobiegających zadymieniu klatek schodowych od korytarza. Poszerzenie otworu drzwiowego i wykonanie drzwi dwuskrzydłowych z klatki schodowej B na zewnątrz budynku o szerokości 120 cm w świetle przejścia. Wykluczenie zawęŝania korytarza będącego drogą ewakuacyjną poprzez umoŝliwienie wyłoŝenia skrzydeł drzwi do sali gimnastycznej na ścianę korytarza. Zakres prac: zabezpieczenie podłogi na czas wykonywania robót uzupełnienie tynków, w miejscu prowadzonych prac wraz z uzupełnieniem powłok malarskich naprawa okładzin w miejscach uszkodzeń powstałych w wyniku prowadzonych prac; DemontaŜ stolarki drzwiowej do sali gimnastycznej oraz ponowny montaŝ w licu ściany korytarza z moŝliwością wyłoŝenia skrzydła drzwi na ścianę korytarza. W miejscach gdzie przewidziana jest wymiana stolarki okiennej i drzwiowej przyjmuje się remont elewacji uszkodzonej w wyniku wykucia otworów, uzupełnienie warstw tynku oraz izolacji termicznej. Parapety zewnętrzne analogicznie jak istniejące z blachy ocynkowanej ODDYMIANIE I NOPOWIETRZANIE KLATEK SCHODOWYCH Otwory do napowietrzania i oddymiania przyjęto w taki sposób, aby po otwarciu, stolarka nie zawęŝała drogi ewakuacyjnej ani biegów klatki schodowej. Zgodnie z postanowieniem Pomorskiego Komendanta Wojewódzkiej Państwowej StraŜy PoŜarnej w Gdańsku WZ PW projekt zakłada montaŝ okien w obrębie ewakuacyjnych klatek schodowych dostosowanych do oddymiania oraz okien do napowietrzania. 5

6 Usuwanie dymu z obydwu klatek schodowych odbywa się za pomocą okien w elewacji na ostatniej kondygnacji. Stolarka zostanie wyposaŝona w siłowniki wypychowe otwierające automatycznie dwa skrzydła okna. Napowietrzanie będzie się odbywać przez odpowiednio przystosowaną stolarkę okienną w otworach okiennych między parterem, a pierwszym piętrem. Projekt zakłada uruchamianie instalacji do odprowadzania gazów i dymów poŝarowych wraz z napowietrzaniem w sposób automatyczny lub ręczny. Uruchomienie w sposób automatyczny odbywać się będzie w skutek wykrycia zagroŝenia poŝarowego przez detektory w postaci optycznych czujek dymu. Uruchamianie instalacji w sposób ręczny odbywać się będzie za pomocą przycisków oddymiania. Rozmieszczenie aparatury oraz wytyczne do oprogramowania systemu zostały opisane w projekcie branŝy teletechnicznej. System umoŝliwia równieŝ przewietrzanie klatki schodowej za pomocą przycisku przewietrzania. Na dachu umieszczono czujniki pogodowe powodujące zamknięcie okien w przypadku deszczu lub silnego wiatru. Zamknięcie okien zostanie wykonane jedynie po otwarciu ich z przycisku przewietrzania. Kryterium alarmu poŝaru jest nadrzędne w stosunku do kryterium przewietrzania. Szczegóły rozwiązań zawiera projekt branŝy teletechnicznej. Obliczenia powierzchni okien oddymiających i napowietrzających Wymagane powierzchnie otworów przeznaczonych do oddymiania i napowietrzania określa norma PN-B :2001- Ochrona przeciwpoŝarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła zasady projektowania. Zgodnie z załoŝeniami ekspertyzy poŝarowej projektowana czynna powierzchnia oddymiania nie będzie miała przewidzianych normą 5% powierzchni klatki schodowej lecz z zachowaniem min. powierzchni 1m 2 projektuje klatka A: Zgodnie z Postanowieniem Pomorskiego Komendanta Wojewódzkiej Państwowej StraŜy PoŜarnej w Gdańsku WZ PW, powierzchnia czynna okien oddymiających powinna mieć wymiar 1m 2 W projekcie przewidziano okna do oddymiania o powierzchni geometrycznej 1,76m 2 powierzchnię czynną okna obliczam wg wzoru: Acz=Ag*cv Gdzie: Acz - powierzchnia czynna klapy dymowej okna oddymiającego [m 2 ] Ag - powierzchnia geometryczna klapy dymowej [m 2 ] cv - aerodynamiczny współczynnik przepływu klap dymowych dla okna przyjęto współczynnik cv =0,6 Acz = 1,76 x 0,6 = 1,05 m 2 (spełnia warunek z postanowienia) Powierzchnia czynna okna oddymiającego w klatce schodowej A wynosi 1,05 m 2 Do napowietrzenia klatki schodowej naleŝy przyjąć otwór o powierzchni geometrycznej większej o 30% od powierzchni geometrycznej klapy oddymiającej, a w tym przypadku okna. 1,76 x 30% = 2,288 m 2 6

7 Do napowietrzania przyjęto okno o powierzchni geometrycznej = 2,29 m 2 klatka B: Zgodnie z Postanowieniem Pomorskiego Komendanta Wojewódzkiej Państwowej StraŜy PoŜarnej w Gdańsku WZ PW, powierzchnia czynna okien oddymiających powinna mieć wymiar 1m 2 W projekcie przewidziano okna do oddymiania o powierzchni geometrycznej 1,76m 2 powierzchnię czynną okna obliczam wg wzoru: Acz=Ag*cv Gdzie: Acz - powierzchnia czynna klapy dymowej okna oddymiającego [m 2 ] Ag - powierzchnia geometryczna klapy dymowej [m 2 ] cv - aerodynamiczny współczynnik przepływu klap dymowych dla okna przyjęto współczynnik cv =0,6 Acz = 1,76 x 0,6 = 1,05 m 2 (spełnia warunek z postanowienia) Powierzchnia czynna okna oddymiającego w klatce schodowej B wynosi 1,05 m 2 Do napowietrzenia klatki schodowej naleŝy przyjąć otwór o powierzchni geometrycznej większej o 30% od powierzchni geometrycznej klapy oddymiającej, a w tym przypadku okna. 1,76 x 30% = 2,288 m 2 Do napowietrzania okno o powierzchni geometrycznej = 2,29 m ROZWIĄZANIA KONSTRUKCYJNO-MATERIAŁOWE PRZEGRÓD BUDOWLANYCH 1. Kurtyny dymowe klatek schodowych Kurtyny dymowe wykonane w systemie lekkiej zabudowy, na ruszcie z kształtowników stalowych zimnogiętych o szerokości 100mm, z wypełnieniem z wełny mineralnej, obłoŝenie płytą gipsowo kartonową od wysokości 250cm nad posadzką. Rozstaw pionowych profili stalowych zgodnie z normą systemu przyjętego przez wykonawcę, nie rzadziej niŝ co 60cm. Ściany mocowane do istniejących ścian murowanych kołkami rozporowymi zgodnie z instrukcją przyjętego przez wykonawcę systemu, nie rzadziej niŝ co 80cm. Klasa odporności - niepalne Grubość ściany 125 mm wypełnienie z płyt z wełny mineralnej o grubości 70mm i gęstości 50 kg/m3 Ściany mocowane do istniejących ścian murowanych za pomocą kołków rozporowych 2. Stolarka drzwiowa 1. DRZWI DO PIWNICY KLASOWE EI 60 Drzwi wewnętrzne, stalowe, kolor biały Futryna stalowa spasowana z istniejącym otworem 7

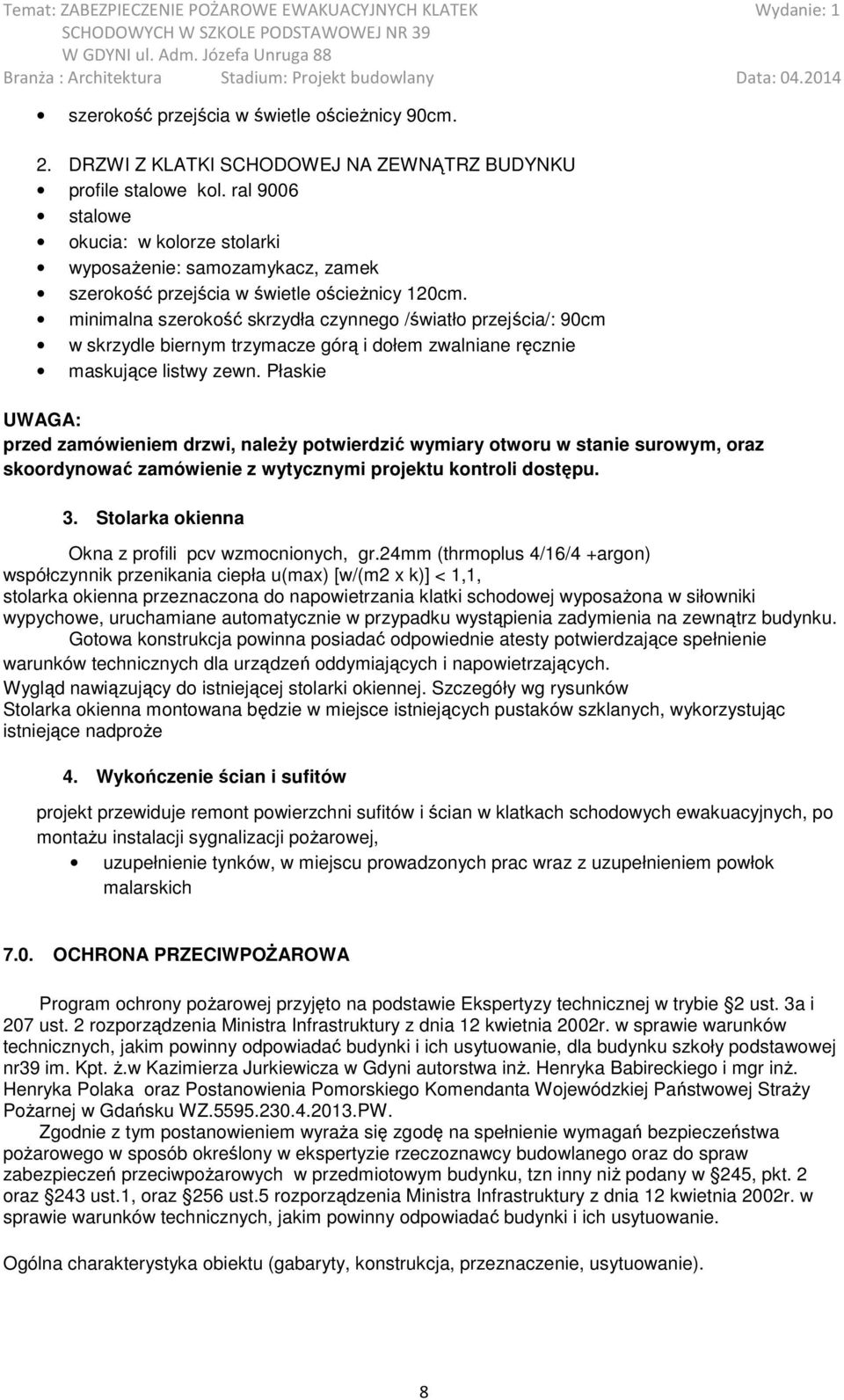

8 szerokość przejścia w świetle ościeŝnicy 90cm. 2. DRZWI Z KLATKI SCHODOWEJ NA ZEWNĄTRZ BUDYNKU profile stalowe kol. ral 9006 stalowe okucia: w kolorze stolarki wyposaŝenie: samozamykacz, zamek szerokość przejścia w świetle ościeŝnicy 120cm. minimalna szerokość skrzydła czynnego /światło przejścia/: 90cm w skrzydle biernym trzymacze górą i dołem zwalniane ręcznie maskujące listwy zewn. Płaskie UWAGA: przed zamówieniem drzwi, naleŝy potwierdzić wymiary otworu w stanie surowym, oraz skoordynować zamówienie z wytycznymi projektu kontroli dostępu. 3. Stolarka okienna Okna z profili pcv wzmocnionych, gr.24mm (thrmoplus 4/16/4 +argon) współczynnik przenikania ciepła u(max) [w/(m2 x k)] < 1,1, stolarka okienna przeznaczona do napowietrzania klatki schodowej wyposaŝona w siłowniki wypychowe, uruchamiane automatycznie w przypadku wystąpienia zadymienia na zewnątrz budynku. Gotowa konstrukcja powinna posiadać odpowiednie atesty potwierdzające spełnienie warunków technicznych dla urządzeń oddymiających i napowietrzających. Wygląd nawiązujący do istniejącej stolarki okiennej. Szczegóły wg rysunków Stolarka okienna montowana będzie w miejsce istniejących pustaków szklanych, wykorzystując istniejące nadproŝe 4. Wykończenie ścian i sufitów projekt przewiduje remont powierzchni sufitów i ścian w klatkach schodowych ewakuacyjnych, po montaŝu instalacji sygnalizacji poŝarowej, uzupełnienie tynków, w miejscu prowadzonych prac wraz z uzupełnieniem powłok malarskich 7.0. OCHRONA PRZECIWPOśAROWA Program ochrony poŝarowej przyjęto na podstawie Ekspertyzy technicznej w trybie 2 ust. 3a i 207 ust. 2 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dla budynku szkoły podstawowej nr39 im. Kpt. Ŝ.w Kazimierza Jurkiewicza w Gdyni autorstwa inŝ. Henryka Babireckiego i mgr inŝ. Henryka Polaka oraz Postanowienia Pomorskiego Komendanta Wojewódzkiej Państwowej StraŜy PoŜarnej w Gdańsku WZ PW. Zgodnie z tym postanowieniem wyraŝa się zgodę na spełnienie wymagań bezpieczeństwa poŝarowego w sposób określony w ekspertyzie rzeczoznawcy budowlanego oraz do spraw zabezpieczeń przeciwpoŝarowych w przedmiotowym budynku, tzn inny niŝ podany w 245, pkt. 2 oraz 243 ust.1, oraz 256 ust.5 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Ogólna charakterystyka obiektu (gabaryty, konstrukcja, przeznaczenie, usytuowanie). 8

9 Budynek wolnostojący usytuowany w zabudowie śródmiejskiej sąsiaduje z budynkami mieszkalnymi wielorodzinnymi. Budynek ze względu na wysokość kwalifikowany do średniowysokich (SW) czterokondygnacyjny, o wysokości 15m Budynek podpiwniczony, posiada jedną kondygnacje podziemną. Parametry techniczne Konstrukcja: dach na stropie płyty kanałowej murki aŝurowe z cegły dziurawki, płyty korytkowe; ocieplenie styropianem, papa na podłoŝu niepalnym. Ściany: konstrukcyjne betonowe prefabrykowane, wielokanałowe, ocieplone gazobetonem ściany działowe murowane Stropy wielokanałowe tzw cegła Ŝerańska Schody Ŝelbetowe Sala gimnastyczna: dźwigary strunobetonowe dł. 120m, płyty dachowe panwiowe oraz typowe płyty korytkowe Basen: konstrukcja Ŝelbetowe oparta na słupach i podciągach. Instalacje wewnętrzne: Budynek wyposaŝony we wszystkie potrzebne media (wodę, prąd, gaz, elektryka, teletechnika). Stan techniczny dobry 1 Charakterystyka poŝarowa: Ochrona poŝarowa wg Ekspertyzy technicznej w trybie 2 ust. 3a i 207 ust. 2 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dla budynku szkoły podstawowej nr39 im. Kpt. Ŝ.w Kazimierza Jurkiewicza w Gdyni autorstwa inŝ. Henryka Babireckiego i mgr inŝ. Henryka Polaka mgr inŝ arch. Maciej Bocheński Nr upr PO/KK/154/2007 9

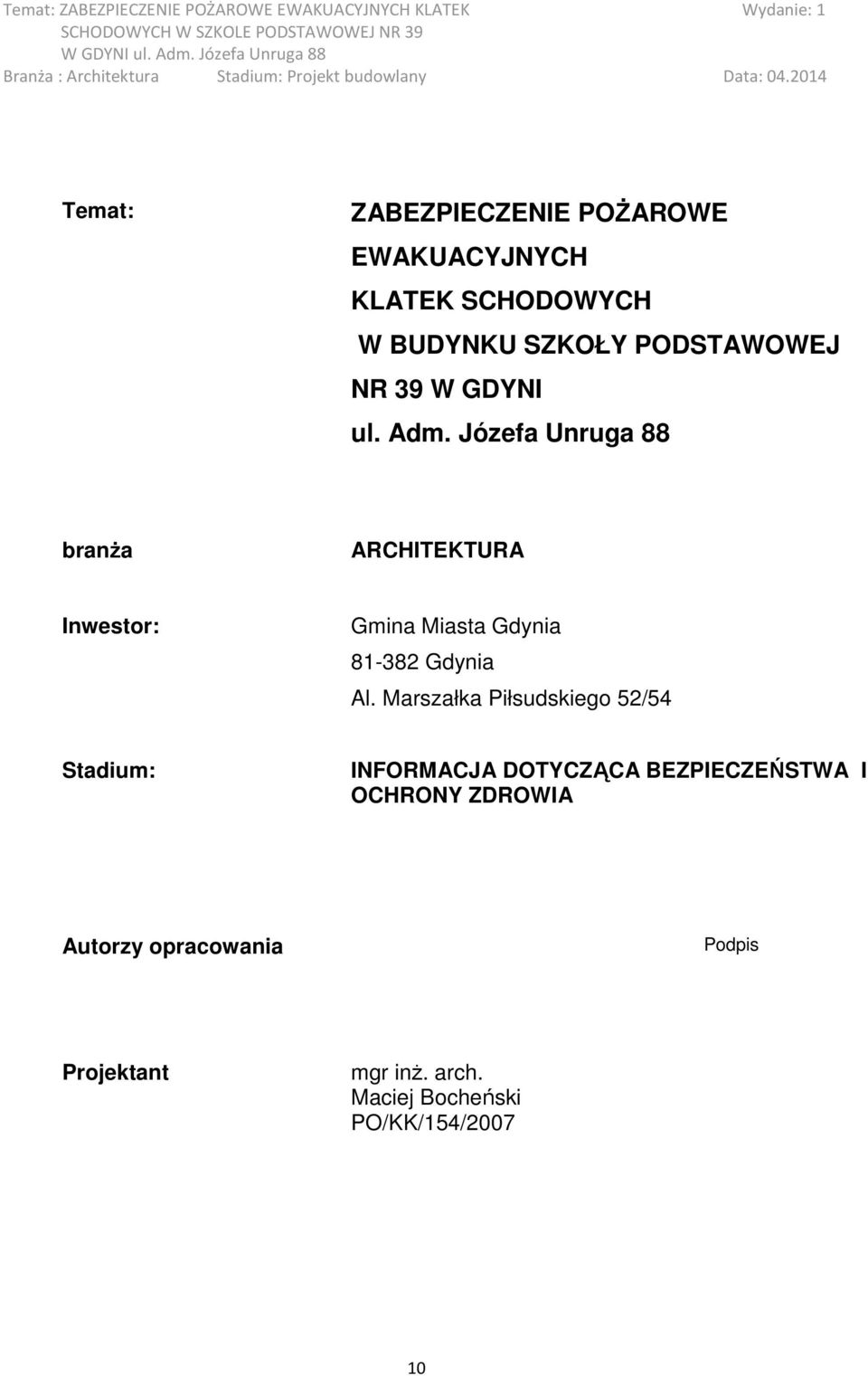

10 Temat: ZABEZPIECZENIE POśAROWE EWAKUACYJNYCH KLATEK SCHODOWYCH W BUDYNKU SZKOŁY PODSTAWOWEJ NR 39 W GDYNI ul. Adm. Józefa Unruga 88 branŝa ARCHITEKTURA Inwestor: Gmina Miasta Gdynia Gdynia Al. Marszałka Piłsudskiego 52/54 Stadium: INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Autorzy opracowania Podpis Projektant mgr inŝ. arch. Maciej Bocheński PO/KK/154/

11 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. PRZEDMIOT INWESTYCJI. Niniejsza informacja dotyczy projektowanego zabezpieczenia poŝarowego pionowych dróg ewakuacyjnych w budynku Szkoły Podstawowej nr 39 w Gdyni ul. Adm. Kazimierza Jurkiewicza 88 Planuje się prace wewnątrz budynku. 2. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI. Roboty będą wykonywane wewnątrz obiektu. W zakres robót budowlanych związanych z realizacją zamierzenia inwestycyjnego wchodzą: Roboty budowlane: - rozebranie części ścian z pustaków szklanych pod projektowane okna - rozebranie części ściany murowanej z bloczków gazobetonowych - wymiana stolarki drzwiowej - wykonanie ścianek działowych lekkich z płyt G-K na profilach stalowych - uzupełnienie tynków, w miejscu prowadzonych prac wraz z uzupełnieniem powłok malarskich Zakres i charakter robót budowlanych związanych z realizacją projektu wymaga sporządzenia planu bezpieczeństwa i ochrony przed rozpoczęciem budowy. Podczas wykonywania robót budowlanych budynek będzie uŝytkowany. 3. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Na terenie znajduje się przedmiotowa szkoła podstawowa 4. WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROśEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH. W czasie realizacji budowy będą wykonywane następujące rodzaje robót budowlanych, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi: - roboty, przy których występuje ryzyko upadku z wysokości ponad 5,0 m: 5. WSKAZANIA SPOSOBU INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH. Wszystkie roboty budowlane będą wykonywane przez firmy budowlane, w których za instruktaŝ i szkolenie w zakresie BHP odpowiadają pracodawcy lub zatrudniany przez nich personel techniczny. Koordynowanie działań zapewniających przestrzeganie zasad bezpieczeństwa 11

12 i ochrony zdrowia podczas wykonywania robót budowlanych naleŝy do obowiązków kierownika budowy. Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na stanowiskach robotniczych, przeprowadza się jako: a) szkolenie wstępne, b) szkolenie okresowe. Szkolenia te przeprowadzane są w oparciu o programy poszczególnych rodzajów szkolenia. Szkolenia wstępne ogólne ( instruktaŝ ogólny ) przechodzą wszyscy nowo zatrudniani pracownicy przed dopuszczeniem do wykonywania pracy. Obejmują one zapoznanie pracowników z podstawowymi przepisami BHP zawartymi w Kodeksie pracy, w układach zbiorowych pracy i regulaminach pracy, zasadami bhp obowiązującymi w danym zakładzie pracy oraz zasadami udzielania pierwszej pomocy. Szkolenie wstępne na stanowisku pracy ( InstruktaŜ stanowiskowy ) powinien zapoznać pracowników z zagroŝeniami występującymi na określonym stanowisku pracy, sposobami ochrony przed zagroŝeniami, oraz metodami bezpiecznego wykonywania pracy na tym stanowisku. Pracownicy przed przystąpieniem do pracy, powinni być zapoznani z ryzykiem zawodowym związanym z pracą na danym stanowisku pracy. Fakt odbycia przez pracownika szkolenia wstępnego ogólnego, szkolenia wstępnego na stanowisku pracy oraz zapoznania z ryzykiem zawodowym, powinien być potwierdzony przez pracownika na piśmie oraz odnotowany w aktach osobowych pracownika. Szkolenia wstępne podstawowe w zakresie bhp, powinny być przeprowadzone w okresie nie dłuŝszym niŝ 6 miesięcy od rozpoczęcia pracy na określonym stanowisku pracy. Szkolenia okresowe w zakresie BHP dla pracowników zatrudnionych na stanowiskach robotniczych, powinny być przeprowadzane w formie instruktaŝu nie rzadziej niŝ raz na 3 lata, a na stanowiskach pracy, na których występują szczególne zagroŝenia dla zdrowia lub Ŝycia oraz zagroŝenia wypadkowe nie rzadziej niŝ raz w roku. Pracownicy zatrudnieni na stanowiskach operatorów Ŝurawi, maszyn budowlanych i innych maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące: a) wykonywania prac związanych z zagroŝeniami wypadkowymi lub zagroŝeniami zdrowia pracowników, b) obsługi maszyn i innych urządzeń technicznych, c) postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, d) udzielania pierwszej pomocy. W/w instrukcje powinny określać czynności do wykonywania przed rozpoczęciem danej pracy, zasady i sposoby bezpiecznego wykonywania danej pracy, czynności do wykonywania po jej zakończeniu oraz zasady postępowania w sytuacjach awaryjnych stwarzających zagroŝenia dla Ŝycia lub zdrowia pracowników. 12

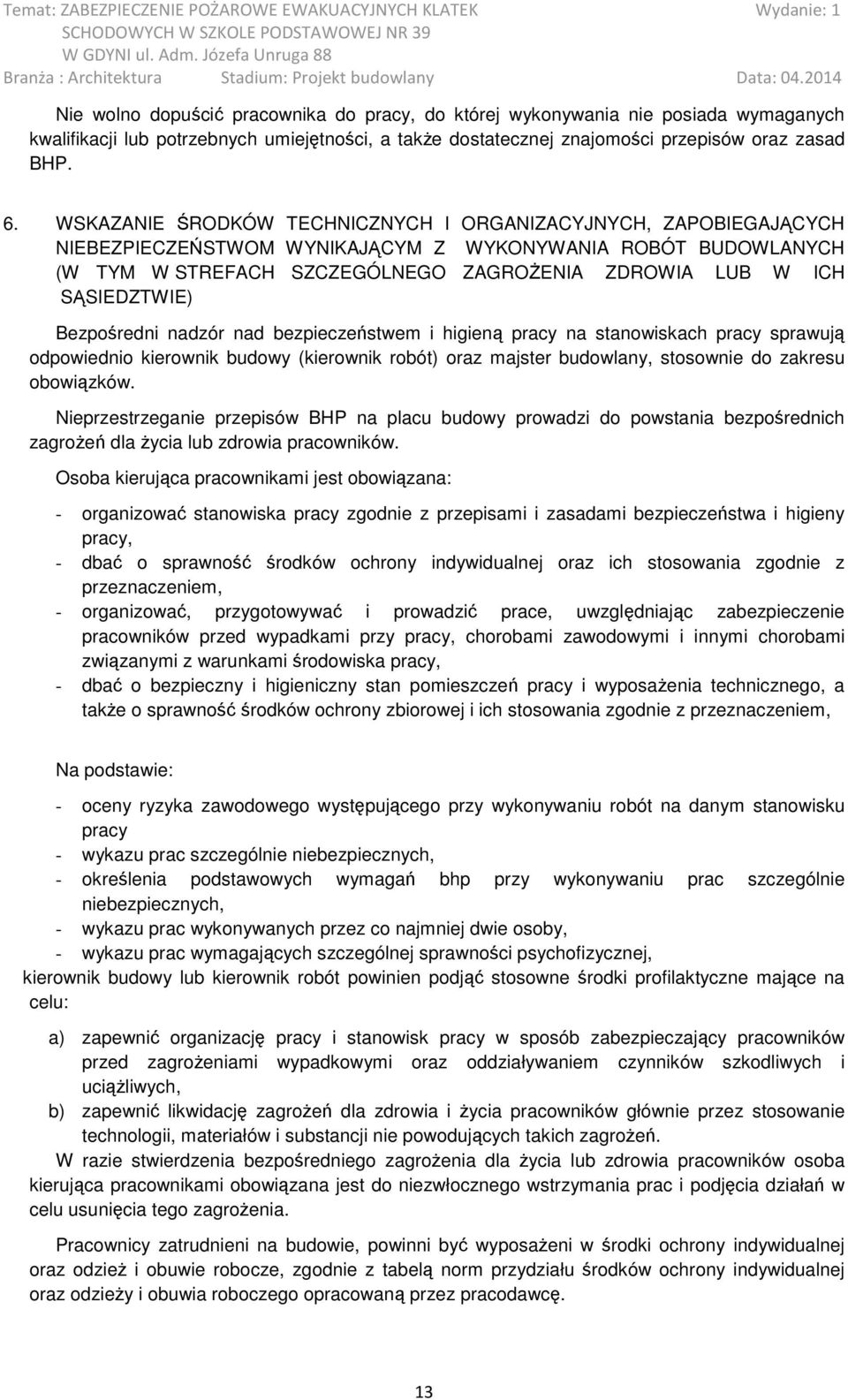

13 Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada wymaganych kwalifikacji lub potrzebnych umiejętności, a takŝe dostatecznej znajomości przepisów oraz zasad BHP. 6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH (W TYM W STREFACH SZCZEGÓLNEGO ZAGROśENIA ZDROWIA LUB W ICH SĄSIEDZTWIE) Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz majster budowlany, stosownie do zakresu obowiązków. Nieprzestrzeganie przepisów BHP na placu budowy prowadzi do powstania bezpośrednich zagroŝeń dla Ŝycia lub zdrowia pracowników. Osoba kierująca pracownikami jest obowiązana: - organizować stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy, - dbać o sprawność środków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, - organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy, - dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposaŝenia technicznego, a takŝe o sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem, Na podstawie: - oceny ryzyka zawodowego występującego przy wykonywaniu robót na danym stanowisku pracy - wykazu prac szczególnie niebezpiecznych, - określenia podstawowych wymagań bhp przy wykonywaniu prac szczególnie niebezpiecznych, - wykazu prac wykonywanych przez co najmniej dwie osoby, - wykazu prac wymagających szczególnej sprawności psychofizycznej, kierownik budowy lub kierownik robót powinien podjąć stosowne środki profilaktyczne mające na celu: a) zapewnić organizację pracy i stanowisk pracy w sposób zabezpieczający pracowników przed zagroŝeniami wypadkowymi oraz oddziaływaniem czynników szkodliwych i uciąŝliwych, b) zapewnić likwidację zagroŝeń dla zdrowia i Ŝycia pracowników głównie przez stosowanie technologii, materiałów i substancji nie powodujących takich zagroŝeń. W razie stwierdzenia bezpośredniego zagroŝenia dla Ŝycia lub zdrowia pracowników osoba kierująca pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagroŝenia. Pracownicy zatrudnieni na budowie, powinni być wyposaŝeni w środki ochrony indywidualnej oraz odzieŝ i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieŝy i obuwia roboczego opracowaną przez pracodawcę. 13
