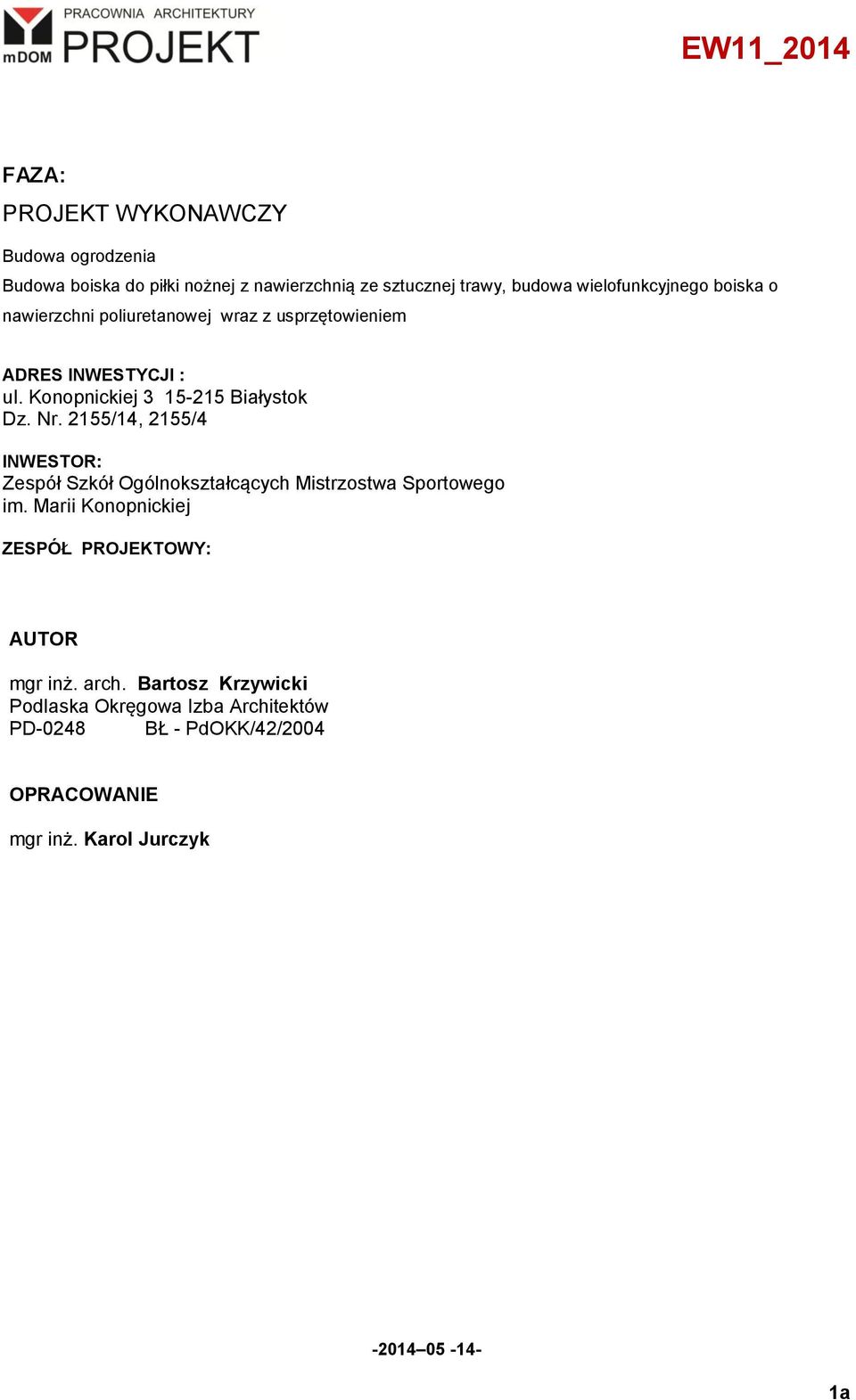

1 EW11_2014 FAZA: PROJEKT WYKONAWCZY Budowa ogrodzenia Budowa boiska do piłki nożnej z nawierzchnią ze sztucznej trawy, budowa wielofunkcyjnego boiska o nawierzchni poliuretanowej wraz z usprzętowieniem ADRES INWESTYCJI : ul. Konopnickiej Białystok Dz. Nr. 2155/14, 2155/4 INWESTOR: Zespół Szkół Ogólnokształcących Mistrzostwa Sportowego im. Marii Konopnickiej ZESPÓŁ PROJEKTOWY: AUTOR mgr inż. arch. Bartosz Krzywicki Podlaska Okręgowa Izba Architektów PD-0248 BŁ - PdOKK/42/2004 OPRACOWANIE mgr inż. Karol Jurczyk 1a

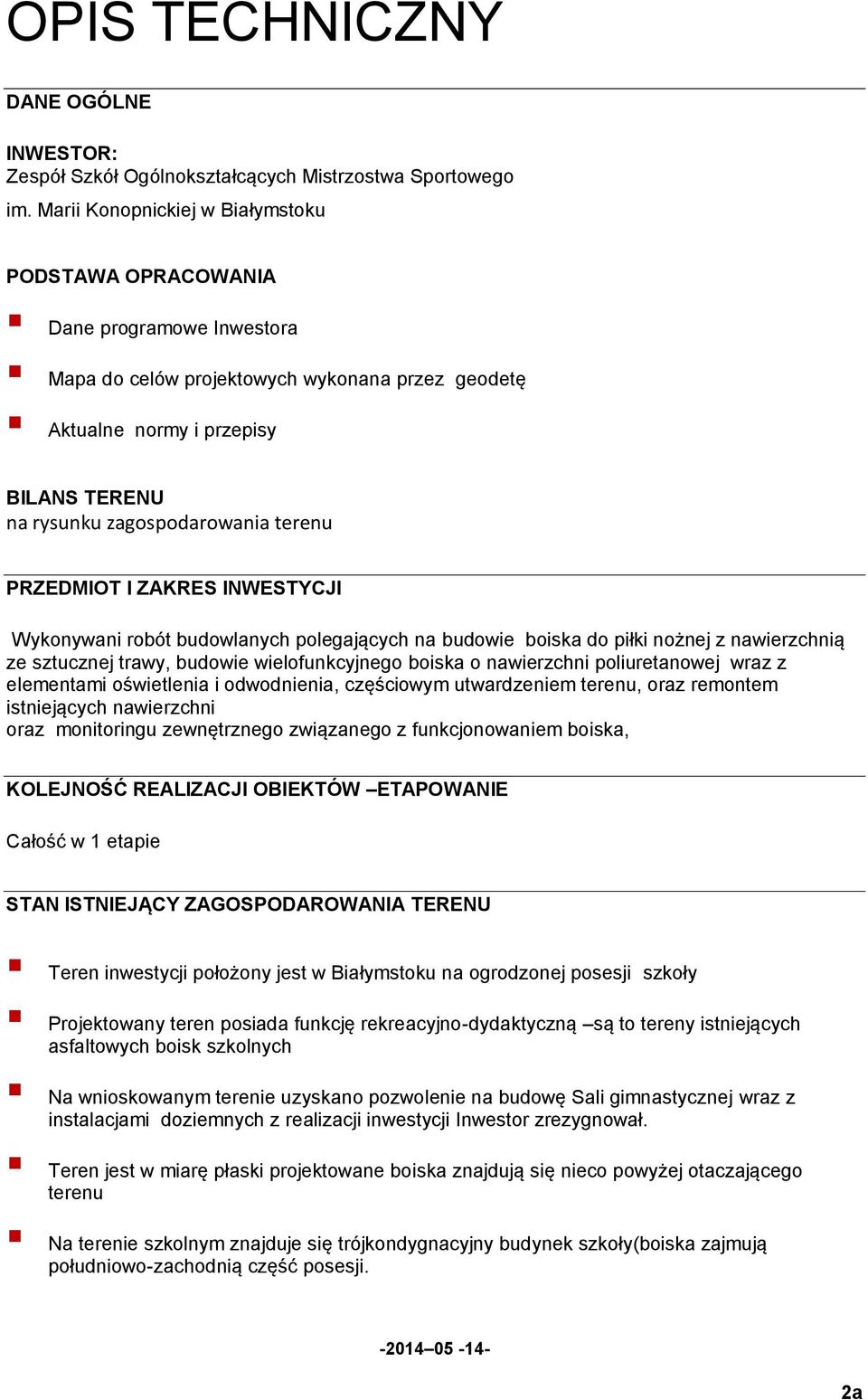

2 OPIS TECHNICZNY DANE OGÓLNE INWESTOR: Zespół Szkół Ogólnokształcących Mistrzostwa Sportowego im. Marii Konopnickiej w Białymstoku PODSTAWA OPRACOWANIA Dane programowe Inwestora Mapa do celów projektowych wykonana przez geodetę Aktualne normy i przepisy BILANS TERENU na rysunku zagospodarowania terenu PRZEDMIOT I ZAKRES INWESTYCJI Wykonywani robót budowlanych polegających na budowie boiska do piłki nożnej z nawierzchnią ze sztucznej trawy, budowie wielofunkcyjnego boiska o nawierzchni poliuretanowej wraz z elementami oświetlenia i odwodnienia, częściowym utwardzeniem terenu, oraz remontem istniejących nawierzchni oraz monitoringu zewnętrznego związanego z funkcjonowaniem boiska, KOLEJNOŚĆ REALIZACJI OBIEKTÓW ETAPOWANIE Całość w 1 etapie STAN ISTNIEJĄCY ZAGOSPODAROWANIA TERENU Teren inwestycji położony jest w Białymstoku na ogrodzonej posesji szkoły Projektowany teren posiada funkcję rekreacyjno-dydaktyczną są to tereny istniejących asfaltowych boisk szkolnych Na wnioskowanym terenie uzyskano pozwolenie na budowę Sali gimnastycznej wraz z instalacjami doziemnych z realizacji inwestycji Inwestor zrezygnował. Teren jest w miarę płaski projektowane boiska znajdują się nieco powyżej otaczającego terenu Na terenie szkolnym znajduje się trójkondygnacyjny budynek szkoły(boiska zajmują południowo-zachodnią część posesji. 2a

3 W pobliżu opracowywanych boisk przebiegają elementy instalacji kanalizacji deszczowej i oświetleniowej W obrębie zakresu opracowania 5 drzew owocowych wg projektu zagospodarowania. Nie przewiduje się wycinki zieleni wysokiej STAN PROJEKTOWANY ZAGOSPODAROWANIA TERENU Projektuje się budowę 2 boisk szkolnych Zmiana w zagospodarowaniu będzie polegała na: 1. budowie boiska do piłki nożnej z nawierzchnią ze sztucznej trawy 2. budowie wielofunkcyjnego boiska o nawierzchni poliuretanowej 3. budowie oświetlenia związanego z funkcjonowaniem boiska 4. budowie odwodnienia związanego z funkcjonowaniem boiska 5. częściowym utwardzenie terenu, utwardzenie terenu nie koliduje wysokościowo z istniejącymi sieciami 6. remoncie istniejących nawierzchni utwardzenie terenu nie koliduje wysokościowo z istniejącymi sieciami 7. budowie monitoringu zewnętrznego związanego z funkcjonowaniem boiska, NAWIERZCHNIE SPORTOWE OGRODZENIA Projektuje się ogrodzenie boisk ze wszystkich stron o wysokościach od 4 do 6m wg rysunków z bramami i furtkami za bramkami do piłki nożnej z funkcją piłkochwytów z dodatkową siatką z tworzywa sztucznego. Na fragmentach oznaczonych na rysunkach projektuje się częściową budowę ogrodzenia działki na miejscu starego które przeznacza się na oznaczonym odcinku do demontażu INSTALACJE PROJEKTOWANE Projektuje się niezbędne elementy infrastruktury ściśle związane z funkcjonowaniem boiska szkolnego takie jak: budowa elementów oświetlenia i monitoringu boisk wg projektu branży elektrycznej, budowa elementów odwodnienia boisk wg projektu branży sanitarnej, Zarówno oświetlenie, monitoring boisk jak i ich odwodnienie są to elementy z którymi boisko tworzy całość techniczno-użytkową. USPRZĘTOWIENIE I OGRODZENIE Usprzętowienie 2 bramki do piłki ręcznej szer. 3m 2 bramki do piłki nożnej szer. 5m 4 kosze dwusłupowe 3a

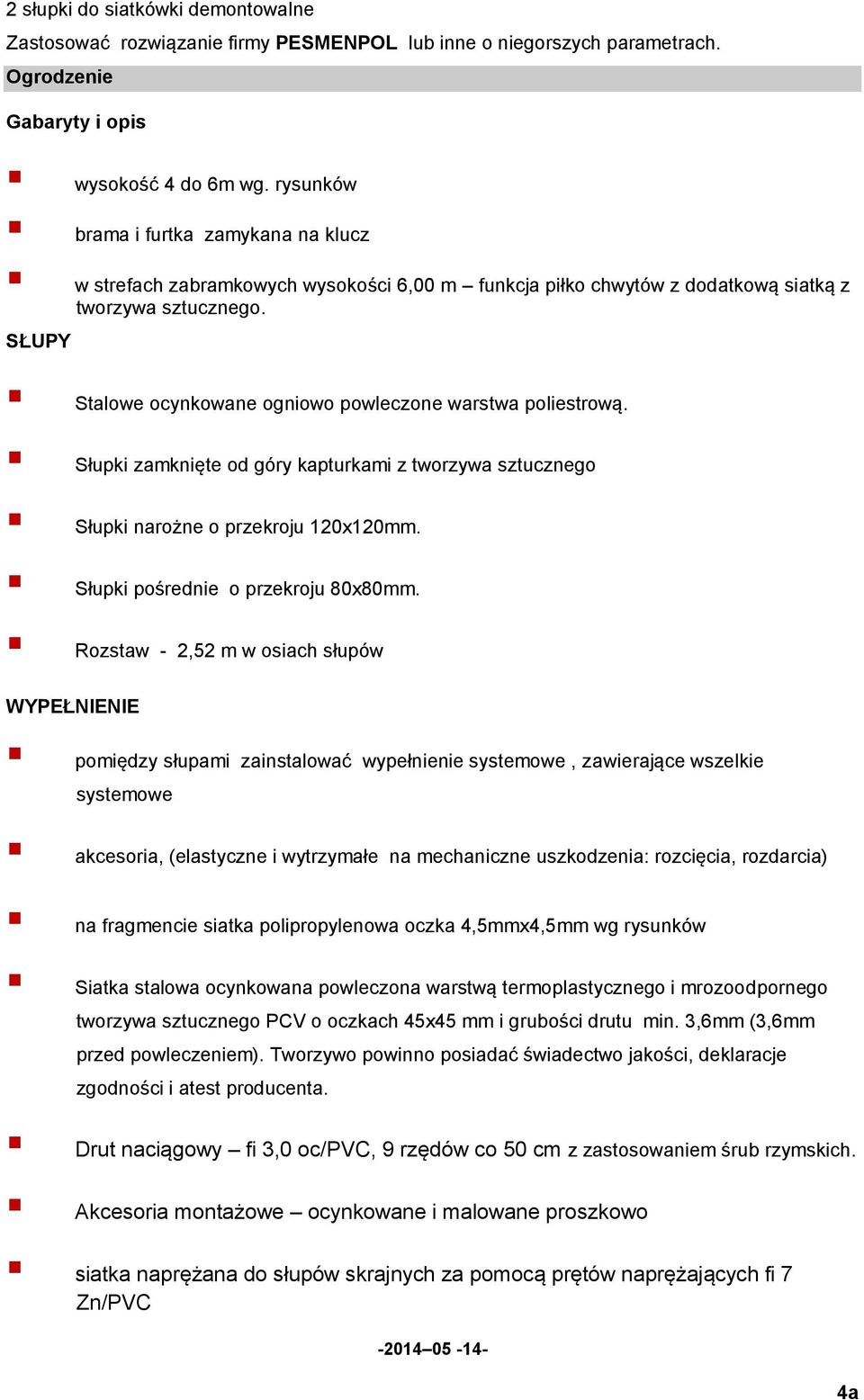

4 2 słupki do siatkówki demontowalne Zastosować rozwiązanie firmy PESMENPOL lub inne o niegorszych parametrach. Ogrodzenie Gabaryty i opis wysokość 4 do 6m wg. rysunków brama i furtka zamykana na klucz w strefach zabramkowych wysokości 6,00 m funkcja piłko chwytów z dodatkową siatką z tworzywa sztucznego. SŁUPY Stalowe ocynkowane ogniowo powleczone warstwa poliestrową. Słupki zamknięte od góry kapturkami z tworzywa sztucznego Słupki narożne o przekroju 120x120mm. Słupki pośrednie o przekroju 80x80mm. Rozstaw - 2,52 m w osiach słupów WYPEŁNIENIE pomiędzy słupami zainstalować wypełnienie systemowe, zawierające wszelkie systemowe akcesoria, (elastyczne i wytrzymałe na mechaniczne uszkodzenia: rozcięcia, rozdarcia) na fragmencie siatka polipropylenowa oczka 4,5mmx4,5mm wg rysunków Siatka stalowa ocynkowana powleczona warstwą termoplastycznego i mrozoodpornego tworzywa sztucznego PCV o oczkach 45x45 mm i grubości drutu min. 3,6mm (3,6mm przed powleczeniem). Tworzywo powinno posiadać świadectwo jakości, deklaracje zgodności i atest producenta. Drut naciągowy fi 3,0 oc/pvc, 9 rzędów co 50 cm z zastosowaniem śrub rzymskich. Akcesoria montażowe ocynkowane i malowane proszkowo siatka naprężana do słupów skrajnych za pomocą prętów naprężających fi 7 Zn/PVC 4a

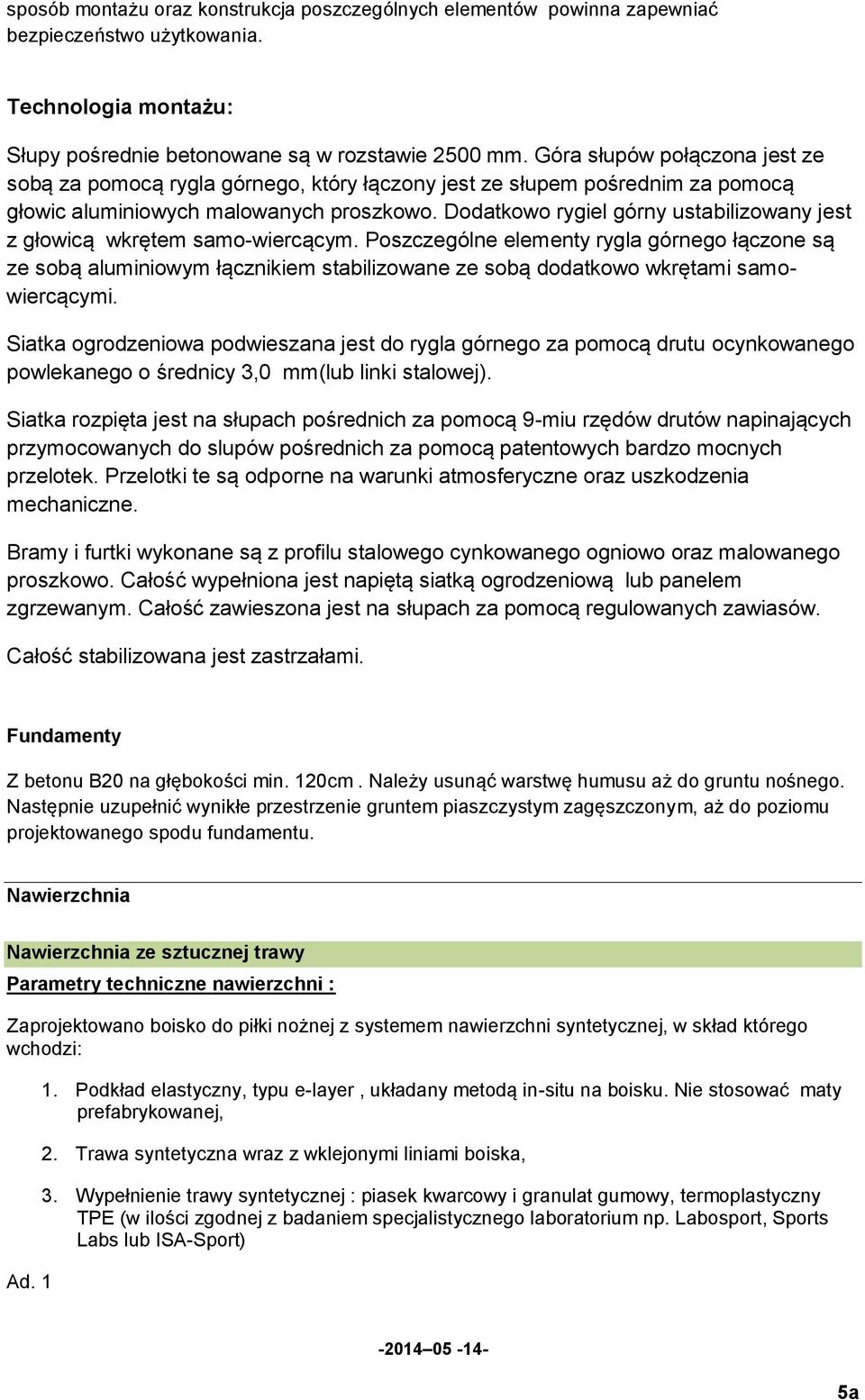

5 sposób montażu oraz konstrukcja poszczególnych elementów powinna zapewniać bezpieczeństwo użytkowania. Technologia montażu: Słupy pośrednie betonowane są w rozstawie 2500 mm. Góra słupów połączona jest ze sobą za pomocą rygla górnego, który łączony jest ze słupem pośrednim za pomocą głowic aluminiowych malowanych proszkowo. Dodatkowo rygiel górny ustabilizowany jest z głowicą wkrętem samo-wiercącym. Poszczególne elementy rygla górnego łączone są ze sobą aluminiowym łącznikiem stabilizowane ze sobą dodatkowo wkrętami samowiercącymi. Siatka ogrodzeniowa podwieszana jest do rygla górnego za pomocą drutu ocynkowanego powlekanego o średnicy 3,0 mm(lub linki stalowej). Siatka rozpięta jest na słupach pośrednich za pomocą 9-miu rzędów drutów napinających przymocowanych do slupów pośrednich za pomocą patentowych bardzo mocnych przelotek. Przelotki te są odporne na warunki atmosferyczne oraz uszkodzenia mechaniczne. Bramy i furtki wykonane są z profilu stalowego cynkowanego ogniowo oraz malowanego proszkowo. Całość wypełniona jest napiętą siatką ogrodzeniową lub panelem zgrzewanym. Całość zawieszona jest na słupach za pomocą regulowanych zawiasów. Całość stabilizowana jest zastrzałami. Fundamenty Z betonu B20 na głębokości min. 120cm. Należy usunąć warstwę humusu aż do gruntu nośnego. Następnie uzupełnić wynikłe przestrzenie gruntem piaszczystym zagęszczonym, aż do poziomu projektowanego spodu fundamentu. Nawierzchnia Nawierzchnia ze sztucznej trawy Parametry techniczne nawierzchni : Zaprojektowano boisko do piłki nożnej z systemem nawierzchni syntetycznej, w skład którego wchodzi: Ad Podkład elastyczny, typu e-layer, układany metodą in-situ na boisku. Nie stosować maty prefabrykowanej, 2. Trawa syntetyczna wraz z wklejonymi liniami boiska, 3. Wypełnienie trawy syntetycznej : piasek kwarcowy i granulat gumowy, termoplastyczny TPE (w ilości zgodnej z badaniem specjalistycznego laboratorium np. Labosport, Sports Labs lub ISA-Sport) 5a

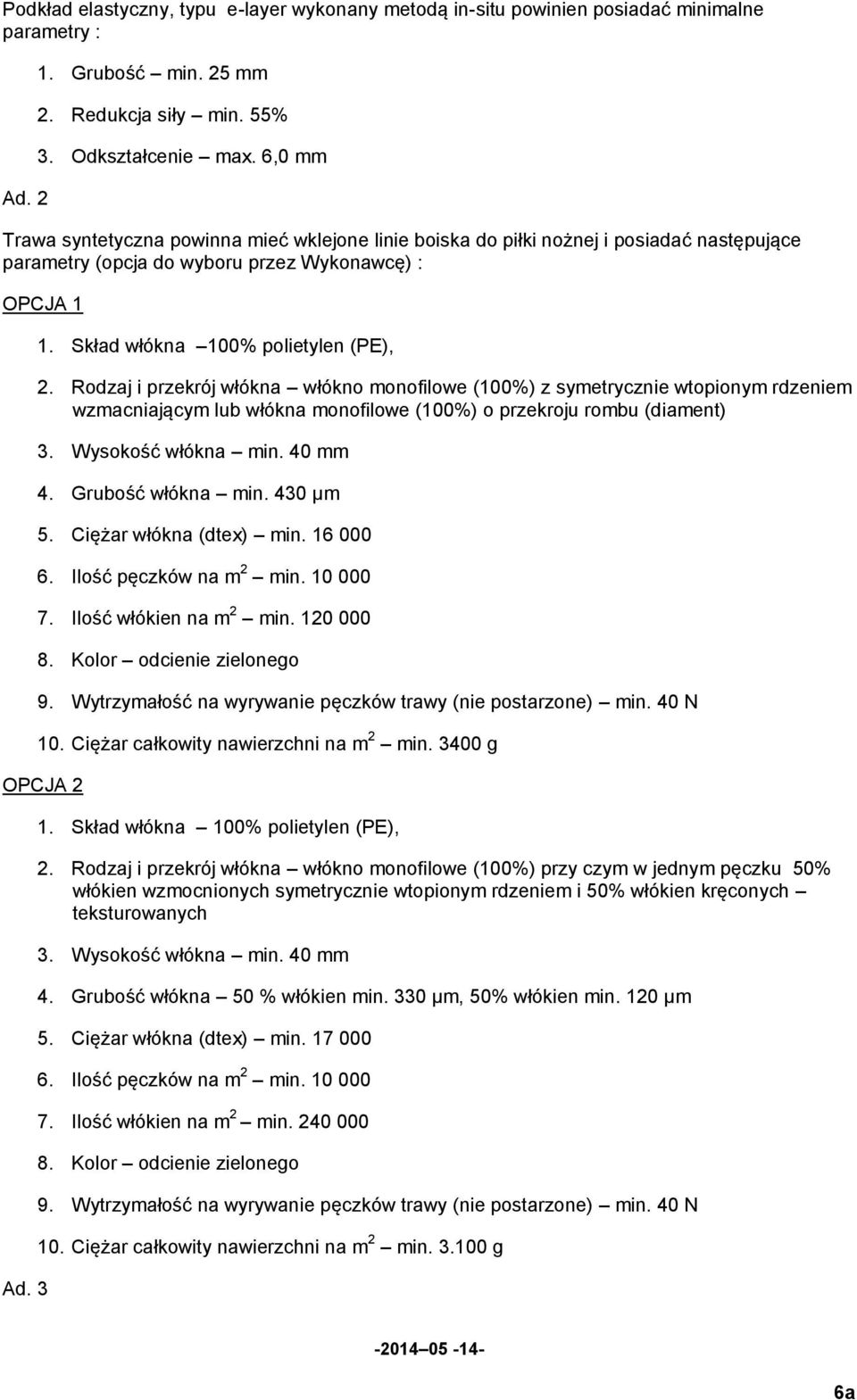

6 Podkład elastyczny, typu e-layer wykonany metodą in-situ powinien posiadać minimalne parametry : Ad Grubość min. 25 mm 2. Redukcja siły min. 55% 3. Odkształcenie max. 6,0 mm Trawa syntetyczna powinna mieć wklejone linie boiska do piłki nożnej i posiadać następujące parametry (opcja do wyboru przez Wykonawcę) : OPCJA 1 1. Skład włókna 100% polietylen (PE), 2. Rodzaj i przekrój włókna włókno monofilowe (100%) z symetrycznie wtopionym rdzeniem wzmacniającym lub włókna monofilowe (100%) o przekroju rombu (diament) 3. Wysokość włókna min. 40 mm 4. Grubość włókna min. 430 µm 5. Ciężar włókna (dtex) min Ilość pęczków na m 2 min Ilość włókien na m 2 min Kolor odcienie zielonego 9. Wytrzymałość na wyrywanie pęczków trawy (nie postarzone) min. 40 N 10. Ciężar całkowity nawierzchni na m 2 min g OPCJA 2 Ad Skład włókna 100% polietylen (PE), 2. Rodzaj i przekrój włókna włókno monofilowe (100%) przy czym w jednym pęczku 50% włókien wzmocnionych symetrycznie wtopionym rdzeniem i 50% włókien kręconych teksturowanych 3. Wysokość włókna min. 40 mm 4. Grubość włókna 50 % włókien min. 330 µm, 50% włókien min. 120 µm 5. Ciężar włókna (dtex) min Ilość pęczków na m 2 min Ilość włókien na m 2 min Kolor odcienie zielonego 9. Wytrzymałość na wyrywanie pęczków trawy (nie postarzone) min. 40 N 10. Ciężar całkowity nawierzchni na m 2 min g 6a

7 Wypełnienie sztucznej trawy piasek kwarcowy i granulat gumowy, termoplastyczny TPE w kolorze zielonym (w ilości zgodnej z badaniem specjalistycznego laboratorium np. Labosport, Sports Labs lub ISA-Sport). Wymagane dokumenty: 1. Certyfikat FIFA 2 Star dla obiektu wykonanego z oferowanego systemu nawierzchni z trawy syntetycznej wystawiony w ciągu ostatnich trzech lat i raport z badań przeprowadzonych przez laboratorium (Labosport lub ISA-Sport lub Sports Labs Ltd), dotyczący oferowanego systemu nawierzchni (podkład elastyczny + sztuczna trawa + wypełnienie TPE), potwierdzający zgodność jej parametrów z FIFA Quality Concept for Football Turf edycja 2009 (dostępny na 2. Badanie akredytowanego instytutu potwierdzające spełnienie wszystkich wymaganych minimalnych parametrów technicznych sztucznej trawy i podkładu (np.: wyniki badania na zgodność z normą PN-EN :2008, Aprobata lub rekomendacja techniczna ITB, badanie właściwości nawierzchni wykonane przez akredytowane laboratorium itp.) o ile nie wynika to z dokumentów wymienionych w punkcie 1; 3. Dokument potwierdzający posiadanie przez producenta statusu FIFA PREFERRED PRODUCER (FPP). 4. Karty techniczne oferowanej nawierzchni z trawy syntetycznej oraz podkładu elastycznego typu e-layer potwierdzone przez jej producenta. 5. Świadectwo higieny (atesty PZH) dla oferowanych składników systemu nawierzchni tj. podkładu elastycznego, trawy syntetycznej i wypełnienia trawy syntetycznej. 6. Wyniki badań granulatu gumowego, termoplastycznego TPE przeprowadzonych przez niezależne laboratorium na zawartość metali ciężkich. 7. Autoryzacja producenta trawy syntetycznej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem 5 letniej gwarancji udzielonej przez producenta na tę nawierzchnię. 8. Oświadczenie producenta oferowanego granulatu termoplastycznego TPE potwierdzający min. 5 letnią gwarancję na oferowany granulat wraz z potwierdzeniem producenta trawy syntetycznej, że oferowany granulat spełnia jego wymagania jakościowe, 9. Próbki oferowanego systemu nawierzchni syntetycznej : a) podkład (próbka o wym. 10 cm x 15 cm), b) trawa syntetyczna (próbka o wym. 20 cm x 25 cm), c) wypełnienie trawy syntetycznej (próbka w ilości 100 gram). Wszystkie ww. parametry muszą być potwierdzone przez niezależne i akredytowane przez FIFA laboratorium (lista laboratoriów dostępna na W celu wyeliminowania jakichkolwiek nieścisłości i wątpliwości co do wielkości parametrów nie dopuszcza się jakichkolwiek tolerancji w odniesieniu do wymaganych parametrów technicznych. Nawierzchnia z poliuretanu Zaprojektowano boisko wielofunkcyjne boisko o nawierzchni poliuretanowej projektuje się elastyczna nawierzchnię sportową poliuretanowo-gumowa o grubości 15mm (8 mm+7 mm) -warstwa wierzchnia użytkowa: mieszanina lepiszcza poliuretanowego i granulatu EPDM (min. 7mm) Na przepuszczalnych warstwach podbudowy wg. dokumentacji. Nawierzchnia powinna spełniać wymagania norm PN-EN i DIN , posiadać atest PZH oraz spełniać parametry: Redukcja siły / pochłanianie wstrząsów 36 % 7a

8 Odkształcenie pionowe 1,33 mm Wytrzymałość na rozciąganie 0,66 Mpa Wydłużenie 52 % Współczynnik tarcia 101 (powierzchnia sucha) 57 (powierzchnia mokra) Przepuszczalność wody 2116 mm/h Wymagane dokumenty Certyfikat lub deklaracja zgodności z normą PN-EN :2008, lub aprobata techniczna ITB, lub rekomendacja techniczna ITB, lub wyniki badań specjalistycznego laboratorium (np. Labosport lub ISA-Sport lub Sports Labs Ltd) potwierdzające parametry oferowanej nawierzchni lub dokument równoważny. Karta techniczna oferowanej nawierzchni, potwierdzona przez jej producenta Atest PZH lub równoważny dla oferowanej nawierzchni UWAGI KOŃCOWE Podczas robót ziemnych i fundamentowych prowadzonych w gruntach spoistych należy unikać pozostawienia otwartego wykopu na dłuższy czas, aby nie dopuścić do uplastycznienia gruntu przez wody opadowe. Wszystkie materiały i urządzenia zaproponowane przez projektantów można zastąpić innymi o równoważnych parametrach technicznych Skuteczność i trwałość proponowanych tu rozwiązań może dać wyłącznie rzetelne wykonawstwo, któremu należy zwrócić szczególną uwagę na dopracowanie partii styków różnych materiałów wykończeniowych, nowych i istniejących, z zastosowaniem wymagań wykonawczych określonych w Polskich Normach. Wszystkie roboty i elementy ujęte i nie ujęte w opisie należy wykonać zgodnie z projektem, przedmiarem, STWOIRB oraz Polskimi Normami technicznymi wykonania i odbioru robót budowlanych, a w szczególności izolacji termicznych i przeciwwilgociowych. Stosować materiały posiadające certyfikaty, aprobaty ITB i pozytywne oceny PZH. Wszystkie zastosowane materiały i wyroby budowlane oraz wykończeniowe podlegają certyfikacji muszą posiadać certyfikat na znak bezpieczeństwa albo certyfikat zgodności, bądź deklarację zgodności z Polską Normą lub aprobatę techniczną. Warunku tego nie muszą spełniać wyroby budowlane umieszczone w Wykazie wyrobów nie mających istotnego wpływu na spełnienie wymagań podstawowych oraz wyrobów wytwarzanych i stosowanych wg tradycyjnie uznanych zasad sztuki budowlanej, a także wyroby dopuszczone do jednostkowego stosowania wg odpowiednich przepisów Prawa Budowlanego. Część graficzna i opisowa opracowania projektowego różnych branż stanowią uzupełniającą się całość i należy rozpatrywać je łącznie. Detale połączeń należy wykonywać zgodnie z zaleceniami producentów. Projektant mgr inż. arch Bartosz Krzywicki 8a
