PROJEKT BUDOWLANY/WYKONAWCZY

Transkrypt

1 KONSORCJUM: BIURO INŻYNIERII KOMUNIKACYJNEJ PROFIL mgr inż. Jacek Polinkiewicz Nidzica, ul. Miła 10 kom , Olsztyn ul. Stanisława Flisa 7/24 tel PROJEKT BUDOWLANY/WYKONAWCZY 6 Nazwa inwestycji: Budowa zatoki autobusowej przy drodze wojewódzkiej nr 610 w miejscowości Śwignajno w km Adres obiektu Województwo warmińsko - mazurskie, powiat piski, gmina Ruciane - Nida, budowlanego: działka nr 49 w obrębie 10 Inwestor: Zarząd Dróg Wojewódzkich w Olsztynie ul. Pstrowskiego 28B Olsztyn Obiekt: Przebudowa słupa telekomunikacyjnego Projektant: mgr Arkadiusz Wiszniewski uprawnienia do projektowania w specjalności telekomunikacyjnej nr: WAM/0149/ZOOT/05 Sprawdzający: mgr inż. Daniel Świeciak uprawnienia do projektowania w specjalności telekomunikacyjnej nr: WAM/0083/POOT/07 Olsztyn, czerwiec 2014 r.

2 Projekt Budowlany/Wykonawczy Przebudowa sieci telekomunikacyjnej w związku z budową zatoki autobusowej w miejscowości Śwignajno DW 610 Spis treści 1 Część ogólna Przedmiot opracowania Zakres opracowania Podstawa opracowania Inwestor i wykonawca robót Odpis uzgodnień, kserokopie Część techniczna Ogólne wymagania dotyczące przebudowy infrastruktury telekomunikacyjnej Przebudowa słupa kablowego Uwagi Informacja BIOZ... 5 Spis rysunków: Rys. 1. Oznaczenia Rys. 2. Przestawienie słupa telekomunikacyjnego 2

3 1 Część ogólna 1.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt przebudowy i zabezpieczenia sieci telekomunikacyjnej przy DW Zakres opracowania Projekt obejmuje zabezpieczenie i przebudowę istniejących kabli miedzianych w obszarze objętym budową dróg. W zakres robót przewidzianych projektem wchodzi: Lp. Rodzaj budowli wartości trasowe wartości montażowe Ilość Przebudowa słupa 1 Słup żelbetowy 7m kpl 2 XzTKMXpw 2x2x0,5 20,00 m 0,020kmp 20,08 m 0,020 kmp - UWAGA: Podane w projekcie długości trasowe kabli i rur obejmują długość trasową powiększoną o wyłożone zapasy. Długości montażowe kabli wynikają z długości trasowych powiększonych o: wyłożone zapasy oraz 4% rezerwę przewidzianą na falowanie kabla i 3% rezerwę dla rur przewidzianą na straty podczas montażu. 1.3 Podstawa opracowania Projekt opracowano na podstawie: a) Zlecenia inwestora, b) dokumentacji paszportyzacyjnej istniejącej sieci ORANGE c) wizji lokalnej w terenie, d) wytycznych technicznych wydanych przez ORANGE e) norm i przepisów branżowych, f) prawa budowlanego. 1.4 Inwestor i wykonawca robót Inwestorem jest Zarząd Dróg Wojewódzkich w Olsztynie, ul. Pstrowskiego 28B, Olsztyn. Wykonawca zostanie wskazany przez Inwestora. 1.5 Odpis uzgodnień, kserokopie Niniejszy projekt uzgodniono z: Telekomunikacją Polską S.A. Kserokopie dokumentów, map, uzgodnień i zgody zawarte w niniejszym projekcie wykonawczym są zgodne z oryginałem 3

4 2 Część techniczna 2.1 Ogólne wymagania dotyczące przebudowy infrastruktury telekomunikacyjnej Przebudowę infrastruktury telekomunikacyjnej TPS.A., może prowadzić jedynie firma posiadająca certyfikat jakości ISO 9000, w zakresie budowy i utrzymania sieci i linii telekomunikacyjnych. Przebudowę zaprojektowano tak, aby spełniała następujące wymagania: - zgodność z wymaganiami norm branżowych, - trwałość co najmniej 30 lat, 2.2 Przebudowa słupa kablowego W celu przebudowy sieci telekomunikacyjnej, należy istniejący słup przelotowy kolidujący z budową zatoki autobusowej przenieść poza obrys przystanku. Przy realizacji przebudowy, należy uwzględnić nowy słup i przełożyć istniejące przyłącze abonenckie wykonane kablem XzTKMXpw 2x2x0,5. W przypadku, gdy odcinek kabla abonenckiego w trakcie przebudowy okaże się za krótki, należy wykonać wstawkę kablową kablem tego samego typu. Powstałe złacze zabezpieczyć puszką kablową. Całość robót wykonać zgodnie z warunkami technicznymi rysunkiem 1-2 oraz normami branżowymi. Na kablu, należ przeprowadzić niezbędne pomiary potwierdzające poprawność wykonania prac montażowych. Po wykonanej przebudowie nieczynne kable, należy usunąć i przekazać protokolarnie właścicielowi sieci. 3 Uwagi Całość robót objętych niniejszym opracowaniem wykonać zgodnie z warunkami technicznymi oraz wymogami obowiązujących norm i przepisów operatora sieci, uwzględniając uwagi zawarte w klauzulach i uzgodnieniach. Prace prowadzone przy infrastrukturze należącej do Orange, należy zgłosić i wykonywać pod nadzorem służb technicznych danego operatora. Prace przy przebudowie, należy wykonać zgodnie z rysunkami oraz wymaganiami norm.: ZN-99/TPSA-025. Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Wymagania i badania. ZN-06/TPSA-026. Słupki oznaczeniowe i oznaczeniowo - pomiarowe ZN-96/TPSA-027. Linie kablowe o torach miedzianych. Wymagania i badania. ZN-96/TPSA-028. Tory miedziane abonenckie i międzycentralowe. Wymagania i badania. ZN-96/TPSA-029 Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej, wypełnione. Wymagania i badania. ZN-05/TPSA-030. Łączniki żył. Wymagania i badania. 4

5 ZN-96/TPSA-031. Złączowe osłony termokurczliwe arkuszowe wzmocnione. Wymagania i badania. ZN-05/TPSA-032. Łączówki i głowice kablowe. Wymagania i badania. ZN-05/TPSA-033. Obudowy zakończeń kablowych. Wymagania i badania. ZN-96/TPSA-034. Łączówki i zespoły łączówkowe przełącznicowe. Wymagania i badania. ZN-12/TPSA-035. Przyłącze abonenckie i sieć przyłączeniowa. Wymagania i badania. ZN-10/TPSA-036. Urządzenia ochrony ludzi i instalacji przed przepięciami i przetężeniami (ochronniki). Wymagania i badania. ZN-96/TPSA-037. Systemy uziemiające obiektów telekomunikacyjnych. Wymagania i badania. ZN-05/TPSA-041. Pokrywy wewnętrzne zabezpieczające dostęp do studni kablowych ZN-05/TPSA-044. Złącza rozłączalne dla światłowodów jednomodowych. ZN-05/TPSA-045. Światłowodowe elementy rozgałęziające do zastosowań w sieciach jednomodowych. Odbioru robót, przebudowy infrastruktury telekomunikacyjnej powinna dokonać odpowiednio komisja powołana przez ORANGE. 4 Informacja BIOZ Pracownicy zatrudnieni przy budowie i przebudowie infrastruktury telekomunikacyjnej powinni posiadać odpowiednie przeszkolenie w zakresie BHP (wstępne, okresowe, stanowiskowe) oraz powinni otrzymać odpowiedni instruktaż na konkretnym stanowisku pracy. Roboty w dziedzinie budownictwa telekomunikacyjnego budowa, a także eksploatacja linii kablowych w kanalizacji kablowej i ziemnych, a także nadziemnych charakteryzuje się występowaniem robót o zwiększonym zagrożeniu z punktu widzenia bezpieczeństwa i higieny pracy. Z tego względu ścisłe przestrzeganie obowiązujących przepisów BHP stanowi szczególnie odpowiedzialne zadanie dla personelu nadzoru i wszystkich zatrudnionych pracowników. Ogólne zasady BHP przy budowie infrastruktury teletechnicznej zawarte są w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 nr 47, poz. 401). W zakresie prac objętym niniejszym projektem można napotkać następujące elementy mogące być źródłem zagrożenia: - instalacje podziemne takie jak: - sieć telekomunikacyjna, - sieć energetyczna, - sieć wodociągowa, - sieć gazowa - sieć kanalizacji sanitarnej, - sieć kanalizacji deszczowej. - prace związane z rozładunkiem elementów wykorzystywanych do budowy - prace związane z prowadzeniem wykopów ziemnych. Ażeby zapobiec zagrożeniom pracownikom należy: 5

6 - wykonać szkolenie na stanowisku pracy, - wskazać zagrożenia wynikające z rozładunku elementów, pracy przy wykopach ziemnych, pracy w pobliżu sprzętu mechanicznego, - omówić instrukcje postępowania w razie wypadku, podać numery alarmowe, wskazać sposoby postępowania i numery kontaktowe w przypadku uszkodzenia sieci uzbrojenia podziemnego, - wskazać i odszukać urządzenia infrastruktury podziemnej. Dodatkowo należy sprawdzić: - aktualność szkoleń, uprawnień i badań pracowników, - dokumenty eksploatacyjne maszyn i urządzeń, - atesty materiałów, - wyznaczenie i ogrodzenie stref roboczych, - używanie sprzętu i odzieży ochrony osobistej. 6

7 7

8 8

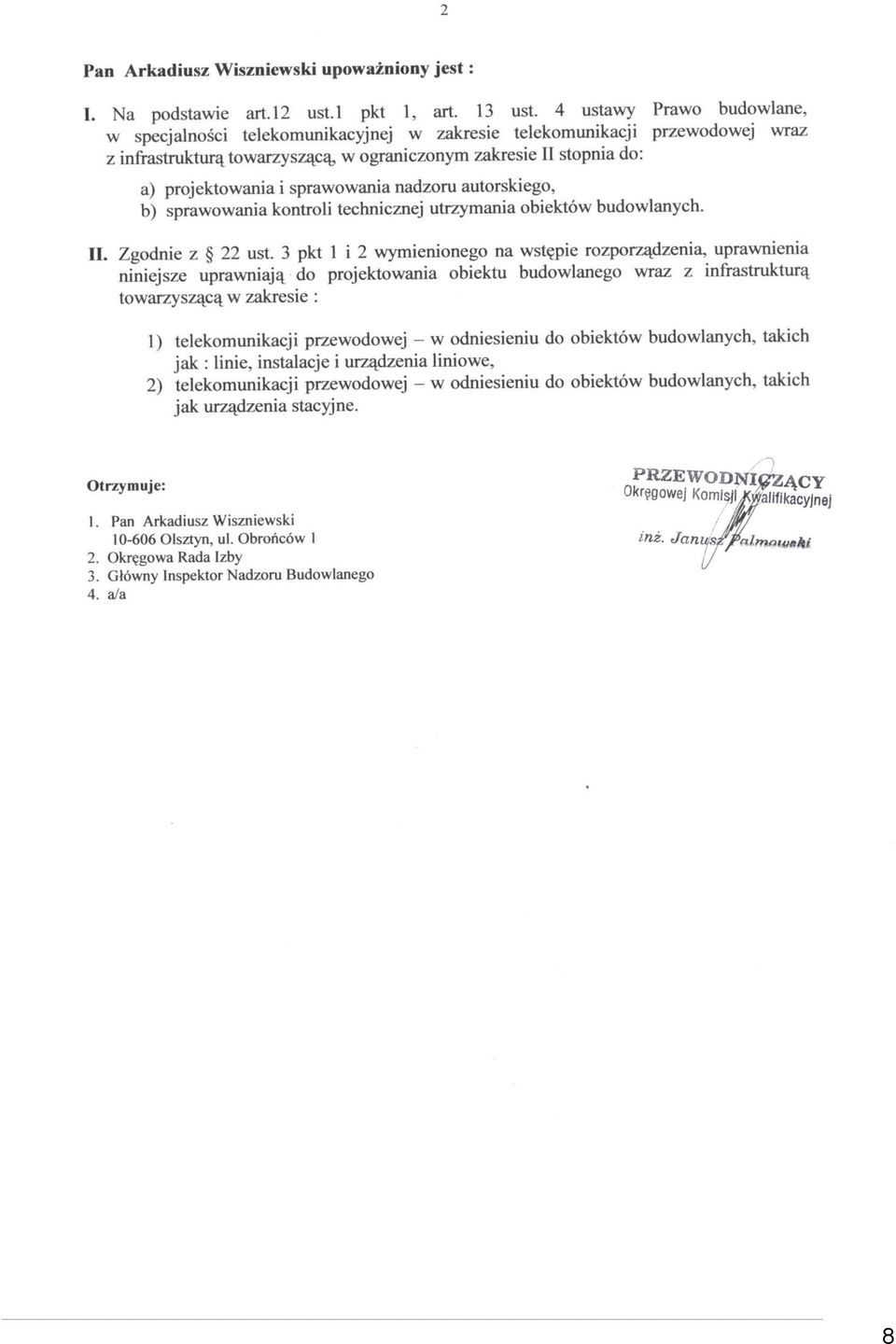

9 9

10 10

11 11

12 12

13 OŚWIADCZENIE Zgodnie z dyspozycją art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2006 nr 156, poz z późn. zm.) oświadczamy, że projekt budowlany/wykonawczy: Przebudowa sieci telekomunikacyjnej w związku z budową zatoki autobusowej w miejscowości Śwignajno DW 610 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant Sprawdzający 13

14

15

16

17

18 PRZEDMIAR Przedmiar Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 1 Przebudowa słupa 1.1 KNR 5-03I Montaż i ustawienie słupów pojedynczych żelbetowych o długości 7 m z jedną słup belką ustojową w terenie płaskim - kat. gruntu III 1 słup RAZEM KNR 5-03II Przekładanie 1 przewodu stalowego o śr. 3 mm po tej samej stronie słupa w km terenie bez przeszkód - analogia kabel miedziany km RAZEM KNR 5-01 Pomiary końcowe prądem stałym kabla o 2parach odc odc RAZEM KNR 5-03II Zdemontowanie słupów pojedynczych o długości 6 m bez szczudeł w terenie szt płaskim o kat. gruntu III 1.2 szt RAZEM Norma STD Wersja 4.29 Licencja: 9870 dla PGProjekt

19 ZESTAWIENIE ROBOCIZNY Przedmiar Lp. Nazwa Jm Ilość 1. robocizna r-g RAZEM Słownie: Norma STD Wersja 4.29 Licencja: 9870 dla PGProjekt

20 ZESTAWIENIE MATERIAŁÓW Przedmiar Lp. Nazwa Jm Ilość 1. drut stalowy śr. 4 mm kg farba olejna kg lakier asfaltowy kg podkładka kwadratowa M20x5 szt nakładka N-160 szt obejma OB-1 kpl słup żelbetowy typu ZN-7 szt belka ustojowa BUT szt RAZEM Słownie: Norma STD Wersja 4.29 Licencja: 9870 dla PGProjekt

21 ZESTAWIENIE SPRZĘTU Przedmiar Lp. Nazwa Jm Ilość 1. żuraw samochodowy do 5 t m-g samochód dostawczy 0.9 t m-g przyczepa dłużycowa 4,5 t m-g samochód skrzyniowy do 3.5 t (trambus) m-g mostek kablowy m-g megomierz m-g RAZEM Słownie: Norma STD Wersja 4.29 Licencja: 9870 dla PGProjekt

22

23
