1 KLIMAX Aleksander Grembowski Poznań, ul. Staszowska 23 tel DOKUMENTACJA TECHNICZNA PROJEKT : Instalacja centralnego ogrzewania STADIUM : Projekt budowlany OBIEKT : Budynek mieszkalny wielorodzinny ADRES : ul. Staszica 11/13 Poznań INWESTOR : Wspólnota Mieszkaniowa ul. Staszica 11/13 Poznań Zarząd: MPGM S.A. ul. Rybaki 18a Poznań PROJEKTANT : mgr inż. Magdalena Białecka upr. WKP/0325/POOS/10 SPRAWDZAJĄCY : inż. Aleksander Grembowski upr. 143/80/Pw SPRAWDZAJĄCY : mgr inż. Maciej Lamecki Poznań, czerwiec 2015 r.

2 Budynek mieszkalny wielorodzinny ul. Staszica 11/13 Poznań Spis treści 1. Dane ogólne Przedmiot opracowania Materiały wyjściowe do projektowania Zakres opracowania Stan istniejący Projektowana instalacja centralnego ogrzewania Rozwiązanie techniczne instalacji c.o Grzejniki w instalacji c.o Regulacja instalacji c.o Izolacja przewodów instalacji c.o Kompensacja przewodów instalacji c.o Odpowietrzenie oraz spust wody z instalacji c.o Układ pomiarowy Napełnianie i uzupełnianie instalacji c.o Obliczenia instalacja centralnego ogrzewania Zestawienie wartości współczynników przenikania ciepła Założenia do obliczeń projektowanej straty ciepła oraz projektowanego obciążenia cieplnego Wyniki obliczeń projektowanej straty ciepła dla pomieszczeń Charakterystyka cieplna budynku Parametry techniczne instalacji centralnego ogrzewania Warunki wykonania instalacji centralnego ogrzewania Prowadzenie przewodów instalacji c.o Podpory stałe i przesuwne Tuleje ochronne Montaż grzejników Próba szczelności instalacji centralnego ogrzewania Uwagi końcowe

3 Budynek mieszkalny wielorodzinny ul. Staszica 11/13 Poznań Załączniki 1. Uprawnienia projektanta i sprawdzającego 2. Oświadczenie projektanta i sprawdzającego 3. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zestawienie rysunków skala 1. Rzut piwnicy instalacja c.o. 1 : Rzut parteru instalacja c.o. 1 : Rzut I piętra instalacja c.o. 1 : Rzut II piętra instalacja c.o. 1 : Rzut III piętra instalacja c.o. 1 : Rzut IV piętra instalacja c.o. 1 : Rozwinięcie pionów instalacja c.o. 1 : Schemat szafki pomiarowej 1 : 10 3

4 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań 1. Dane ogólne 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji centralnego ogrzewania w budynku mieszkalnym wielorodzinnym na ulicy Staszica nr 11/13 w Poznaniu Materiały wyjściowe do projektowania Archiwalne rzutu architektoniczno budowlane. Wizja lokalna, wytyczne i uzgodnienia z Inwestorem. Informacje techniczne producentów urządzeń. Obowiązujące normy, przepisy i wytyczne w zakresie projektowania instalacji centralnego ogrzewania Zakres opracowania W zakres opracowania wchodzą opis wyjaśniający przyjęte rozwiązania projektowe, wyniki obliczeń oraz rysunki. 2. Stan istniejący Mieszkania w przedmiotowym budynku ogrzewane są za pomocą grzejników elektrycznych, pieców akumulacyjnych wyposażonych w grzałkę elektryczną lub opalanych węglem. Mieszkania nr 3, 5a, 5b, 8b i 24 ogrzewane są z indywidualnych kotłów gazowych. 3. Projektowana instalacja centralnego ogrzewania 3.1. Rozwiązanie techniczne instalacji c.o. Projekt obejmuje budowę instalacji centralnego ogrzewania tj. instalację grzejników, przewodów, zapewnienie regulacji hydraulicznej instalacji. Dla mieszkań nr 3, 5a, 5b, 8b oraz 24 nie projektuje się podłączenia do instalacji centralnego ogrzewania. Obliczona moc cieplna oraz średnice przewodów zostały zaprojektowane w sposób pozwalający na podłączenie tych mieszkań w przyszłości. Instalację należy podłączyć pod węzeł zlokalizowany w piwnicy w klatce od ulicy Staszica. Przewody rozprowadzające prowadzić pod stropem piwnic. Piony prowadzić na klatce schodowej zgodnie z załączonymi rysunkami. Pion C.O. w klatce frontowej wkuć w ścianę, natomiast pozostałe prowadzić po wierzchu w pomieszczeniach dawnych toalet. Rozprowadzenia od węzła do liczników ciepła dla poszczególnych mieszkań wykonać z rur stalowych bez szwu wg PN-73/H Rozprowadzenia do mieszkań od liczników ciepła do grzejników wykonać z rur tworzywowych wielowarstwowych UPONOR MLC (lub innych równoważnych) wykonanych z: - PE-RT (polietylen odporny na podwyższoną temperaturę), ` 4

5 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań - spoiwo - zgrzewane w sposób ciągły aluminium, - PE-RT (polietylen odporny na podwyższoną temperaturę). W przypadku zmiany producenta, należy wybrać rury przystosowane do pracy ciągłej w temperaturze 80 C i ciśnieniu 6 bar Grzejniki w instalacji c.o. Straty ciepła w poszczególnych pomieszczeniach pokryte będą za pomocą stalowych grzejników płytowych zintegrowanych z zaworem termostatycznym zasilanych z dołu COSMO kompakt typu VK oraz za pomocą grzejników drabinkowych w łazienkach COSMO Standard, prod. Vogel&Noot lub inne równoważne. Grzejniki w pokojach oraz kuchniach z oknem zewnętrznym zamontować pod oknem. Natomiast w łazienkach, z uwagi na różną aranżację pomieszczeń, lokalizację grzejnika ustalić podczas wykonywania prac. Grzejniki przyłączyć do instalacji za pomocą zaworów odcinających typu RLV prod. Danfoss lub inne równoważne. Wielkość grzejników podano w części rysunkowej Regulacja instalacji c.o. Regulacja hydrauliczna instalacji centralnego ogrzewania odbywać się będzie za pomocą termostatycznych zaworów grzejnikowych zintegrowanych z grzejnikami płytowymi, termostatycznych zaworów RA-N 15 montowanych na zasilaniu grzejników drabinkowych oraz podpionowych, automatycznych zaworów równoważących. Na przewodzie powrotnym należy zamontować zawór ASV-PV, na przewodzie zasilającym zawór ASV-M. Nastawy na zaworach termostatycznych podano w części rysunkowej. Na zaworze ASV-PV wykonać nastawę zgodnie z rysunkiem (rzut piwnic). Średnica zaworów ASV-M tak sama jak ASV-PV (rzut piwnic). Regulacja temperatury w pomieszczeniu odbywać się będzie za pomocą głowic termostatycznych z czujnikiem wbudowanym. Należy zamontować głowice RAW 5116 z ograniczeniem temperatury do +16º C. Dla grzejników na klatkach schodowych należy zamontować głowice wzmocnione RA Izolacja przewodów instalacji c.o. Projektuje się izolację ciepłochronną wszystkich przewodów instalacji centralnego ogrzewania. Izolację przewodów wykonać z materiału o współczynniku przewodzenia ciepła 0,035 W/mK o następującej grubości: Tabela 1. Grubość izolacji cieplnej Średnica przewodu PE-PT-AL-PE-RT Grubość izolacji [mm] ` 5

6 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań 16x2, x2, x2, x3,0 30 Przewody stalowe dn20 20 dn25 20 dn32 30 dn40 40 dn50 55 dn65 70 Grubość izolacji dla przewodów przechodzących przez ściany i stropy oraz ułożone w komponentach budowlanych między ogrzewanymi pomieszczeniami różnych użytkowników należy zmniejszyć o połowę. Przy zastosowaniu materiału izolacyjnego o innym współczynniku przewodzenia ciepła niż 0,035 W/mK należy skorygować grubość warstwy izolacyjnej Kompensacja przewodów instalacji c.o. Kompensacja wydłużeń przewodów centralnego ogrzewania realizowana będzie poprzez naturalne załamania rurociągów. Na przewodach stalowych oraz miedzianych należy zamontować podpory przesuwne. Maksymalne odległości między podporami dla rur stalowych podano w tabeli 2, dla rur miedzianych w tabeli 3. Tabela 2. Odległość między podporami dla przewodów stalowych Średnica Przewód montowany przewodu pionowo poziomo dn20 2,0 1,5 dn25 2,9 2,2 dn32 3,4 2,6 dn40 3,9 3,0 dn50 4,6 3,5 dn65 4,9 3,8 Tabela 3. Odległość między podporami dla przewodów tworzywowych wielowarstwowych Średnica Przewód montowany przewodu pionowo poziomo 16x2,0 1,5 1,2 ` 6

7 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań 20x2,25 1,7 1,3 25x2,5 1,9 1,5 32x3,0 2,1 1, Odpowietrzenie oraz spust wody z instalacji c.o. Odpowietrzenie instalacji obywać się będzie za pomocą automatycznych odpowietrzników pływakowych 3/8 zamontowanych w najwyższych punktach instalacji oraz ręcznych odpowietrzników grzejnikowych. W najniższych punktach instalacji oraz pod każdym pionem należy zmontować zawory spustowe ze złączką do węża. Przewody prowadzić z minimalnym spadkiem 0,3% w kierunku zaworów spustowych. Przewody układać w sposób zapewniający odpowietrzenie instalacji Układ pomiarowy W celu umożliwienia indywidualnego rozliczenia mieszkań oraz lokali użytkowych projektuje się kompaktowe liczniki ciepła CQM-III-K JS 90-0,6 z przelicznikiem LQM-III prod. Apator lub inny równoważny. Przed licznikiem ciepła należy zamontować zawór odcinający oraz filtr siatkowy, za licznikiem zawór odcinający. Projektuje się liczniki ciepła do montażu na przewodzie powrotnym. Licznik ciepła należy montować współosiowo z przewodem pomiarowym zgodnie z instrukcją producenta. Kierunek strzałki umieszczonej na korpusie powinien być zgodny z kierunkiem przepływu wody w przewodzie. Układ pomiarowy dla mieszkań przedstawiono w poniższej tabeli 4. Tabela 4. Układ pomiarowy dla mieszkań Mieszkanie 1 Mieszkanie 1a zawór odcinający DN25 filtr siatkowy DN25 Mieszkanie 2 Mieszkanie 3 Mieszkanie 4 Mieszkanie 14 Mieszkanie 16 Mieszkanie 17 Mieszkanie 18 Mieszkanie 19 ` 7

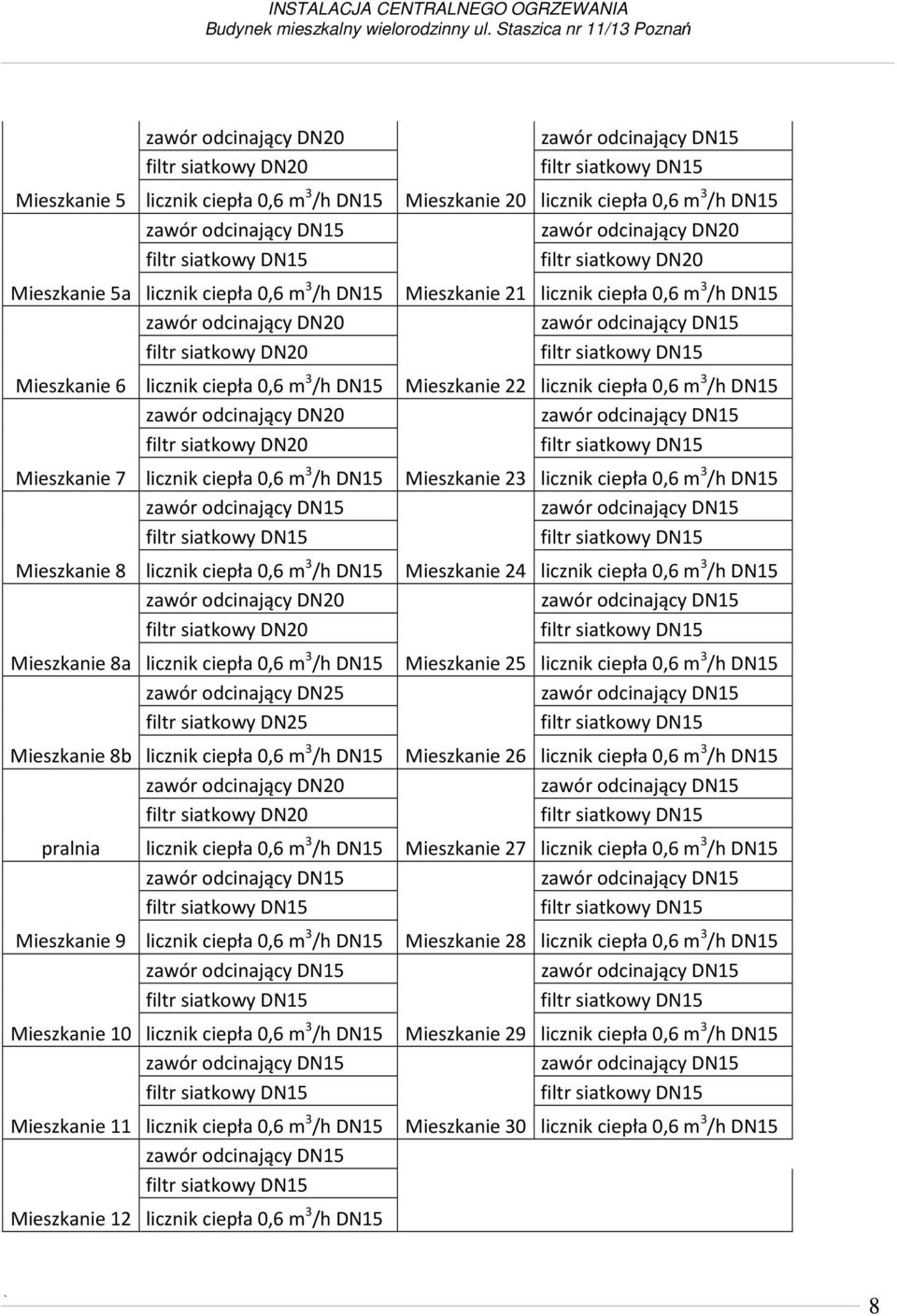

8 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań Mieszkanie 5 Mieszkanie 20 Mieszkanie 5a Mieszkanie 21 Mieszkanie 6 Mieszkanie 22 Mieszkanie 7 Mieszkanie 23 Mieszkanie 8 Mieszkanie 24 Mieszkanie 8a Mieszkanie 25 zawór odcinający DN25 filtr siatkowy DN25 Mieszkanie 8b Mieszkanie 26 pralnia Mieszkanie 27 Mieszkanie 9 Mieszkanie 28 Mieszkanie 10 Mieszkanie 29 Mieszkanie 11 Mieszkanie 30 Mieszkanie 12 ` 8

9 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań 3.7. Napełnianie i uzupełnianie instalacji c.o. Napełnienie oraz uzupełnienie instalacji należy wykonać z powrotu sieci ciepłowniczej wg projektu węzła. Projekt węzła wg odrębnego opracowania. 4. Obliczenia instalacja centralnego ogrzewania 4.1. Zestawienie wartości współczynników przenikania ciepła Wartości współczynników przenikania ciepła wyznaczono zgodnie z normą EN-ISO 6946 oraz PN-EN Tabela 5. Współczynnik przenikania ciepła Nazwa przegrody Typ U [W/(m² K)] ściana zewnętrzna 51cm SZ 1,13 ściana zewnętrzna 38cm SZ 1,38 ściana wewnętrzna 12cm SW 2,4 ściana wewnętrzna 30cm SW 1,54 ściana wewnętrzna 40cm SW 1,28 ściana wewnętrzna 51cm SW 1,08 okno drewniane OZ 2,6 okno PCV OZ 1,8 drzwi zewnętrzne DZ 2,6 drzwi wewnętrzne DW 2,6 strop wewnętrzny ocieplony StW 0,3 strop wewnętrzny StW 1,1 strop nad przejazdem StP 2 stropodach ocieplony SD 0,3 stropodach SD 0,7 podłoga na gruncie PG 0,5 ściana zewnętrzna 51cm+styropian_14cm ściana zewnętrzna 38cm+styropian_14cm SZ 0,22 SZ 0, Założenia do obliczeń projektowanej straty ciepła oraz projektowanego obciążenia cieplnego Projektowane straty ciepła oraz projektowane obciążenie cieplne zostało wyznaczone zgodnie z normą PN-ISO przy następujących założeniach: ` 9

10 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań - projektowana temperatura zewnętrzna: -18 C (II strefa klimatyczna), - średnia roczna temperatura zewnętrzna: +7,9 C, - projektowana temperatura wewnętrzna: - klatka schodowa: +8 C, - łazienka: +24 C, - pokój, kuchnia, przedpokój:+20 C, - krotność wymiany powietrza wewnętrznego, wynikająca z różnicy ciśnień 50 Pa między wnętrzem a otoczeniem budynku: 4 w/h, - współczynnik osłonięcia: - dla jednego otworu w przestrzeni ogrzewanej: 0,03 - dla więcej niż jednego otworu w przestrzeni ogrzewanej: 0,05 - współczynnik poprawkowy ze względu na wysokość przestrzeni ogrzewanej ponad poziomem terenu: 1,2 lub 1,0 - minimalny strumień objętości powietrza ze względów higienicznych: 0,5 w/h Wyniki obliczeń projektowanej straty ciepła dla pomieszczeń Całkowite straty ciepła dla poszczególnych pomieszczeń podano w części rysunkowej Charakterystyka cieplna budynku Współczynniki strat ciepła W/K Współczynnik strat ciepła przez przenikanie: do otoczenia przez obudowę budynku ΣHT,ie 2313 do otoczenia przez przestrzeń nieogrzewaną ΣHT,iue 319 do gruntu ΣHT,ig 0 do sąsiedniego budynku ΣHT,ij 142 Współczynnik strat ciepła na wentylację ΣHV 990 Sumaryczny współczynnik strat ciepła ΣH 3764 Straty ciepła budynku W Sumaryczna strata ciepła przez przenikanie ΣΦT Strata ciepła na wentylację minimalną ΣΦV,min Strata ciepła przez inflitrację 0,5 ΣΦV,inf 7110 Strata ciepła przez wentylację mechaniczną, nawiewną Strata ciepła w wyniku działania instalacji wywiewnej ΣΦV,su ΣΦV,mech,inf ` 10

11 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań Sumaryczna strata ciepła na wentylację ΣΦV Obciążenie cieplne budynku W Projektowe obciążenie cieplne budynku ΦHL Własności budynku Obciąż. cieplne / ogrz. pow. budynku Aogrz,bud 2216 m² Obciąż. cieplne / ogrz. kub. budynku Vogrz,bud 5825 m³ ΦHL / Aogrz,bud ΦHL / Vogrz,bud 63 W/m² 24 W/m³ 4.5. Parametry techniczne instalacji centralnego ogrzewania Temperatura pracy instalacji: 80/60 [ C] Ciśnienie dyspozycyjne: 49,9 [kpa] Całkowita pojemność instalacji: 1442,6 [dm 3 ] 5. Warunki wykonania instalacji centralnego ogrzewania 5.1. Prowadzenie przewodów instalacji c.o. - przewody poziome prowadzić ze spadkiem w kierunku zaworów spustowych, - w najwyższych punktach instalacji zamontować zawory odpowietrzające, - przewody układać w sposób zapewniający odpowietrzenie instalacji, - przewody prowadzić w sposób zapewniający samokompensacje, - przewody zasilający i powrotny, prowadzone obok siebie, układać równolegle, - przewody pionowe należy prowadzić tak, aby maksymalne odchylenie od pionu nie przekroczyło 1 cm na kondygnację, - przewód zasilający pionu powinien znajdować się z prawej strony, powrotny z lewej (dla patrzącego na ścianę) - obejście pionów gałązkami grzejnikowymi należy wykonać od strony pomieszczenia Podpory stałe i przesuwne - w instalacji stosować podpory stałe i przesuwne zgodnie z punktem Tuleje ochronne - przy przejściach rurą przez przegrodę budowlaną należy stosować tuleje ochronne, - w tulei ochronnej nie może znajdować się żadne połączenie rury, - tuleja ochronna powinna być rurą o średnicy wewnętrznej większej od średnicy zewnętrznej przewodu co najmniej o 2 cm, przy przejściu przez przegrodę pionową oraz co najmniej o 1 cm przy przejściu przez strop, - tuleja ochronna powinna być dłuższa niż grubość przegrody pionowej o około 5 cm z ` 11

12 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań każdej strony, a przy przejściu przez strop powinna wystawać około 2 cm powyżej posadzki, - przestrzeń między rurą przewodu a tuleją ochronną powinna być wypełniona materiałem trwale plastycznym nie działającym korozyjnie na rurę, umożliwiającym jej wzdłużne przemieszczenie się i utrudniającym powstanie w niej naprężeń ścinających Montaż grzejników - grzejniki montować w płaszczyźnie równoległej do powierzchni ściany, - grzejniki montować do ściany zgodnie z instrukcją producenta, - wsporniki i uchwyty grzejnikowe powinny być osadzone w przegrodzie budowlanej w sposób trwały, - grzejniki powinny opierać się na wszystkich wspornikach, - grzejniki należy łączyć z gałązkami grzejnikowymi w sposób umożliwiający montaż i demontaż bez uszkodzenia gałązek i naruszenia wykończenia przegród budowlanych Próba szczelności instalacji centralnego ogrzewania - badanie szczelności przeprowadzić przed wykonaniem izolacji cieplnej, - badanie szczelności przeprowadzić wodą, - podczas badania szczelności instalacja powinna być odłączona od źródła ciepła, - przed przystąpieniem do badania szczelności instalację skutecznie wypłukać wodą, - przed napełnieniem wodą nie należy wkręcać kompletnych automatycznych odpowietrzników, lecz jedynie ich zawory stopowe. Do chwili skutecznego wypłukania instalacja powinna być odpowietrzana poprzez ręczne otwieranie zaworów stopowych, - po napełnieniu instalacji wodą zimną i po odpowietrzenie należy przy ciśnieniu statycznym słupa wody, dokonać starannego przeglądu instalacji, w celu sprawdzenia czy nie występują przecieki wody, - po stwierdzeniu gotowości zładu do podjęcia badania szczelności należy zwiększyć ciśnienie do wartości ciśnienia próbnego tj. ciśnienie robocze + 2 bary, lecz nie mniej niż 4 bary, - instalację można uznać za szczelną, jeżeli po czasie co najmniej 30 minut nie występują przecieki oraz manometr nie wykaże spadku ciśnienia, - do badania szczelności należy użyć manometru tarczowego (średnica tarczy minimum 150mm) o zakresie o 50% większym od ciśnienia próbnego. 6. Uwagi końcowe Wszystkie materiały zastosowane do montażu instalacji muszą posiadać niezbędne atesty, dopuszczające je do stosowanie na terenie Polski. Urządzenia i armaturę podłączyć zgodnie z DTR tych urządzeń dostarczonymi przez ` 12

13 Budynek mieszkalny wielorodzinny ul. Staszica nr 11/13 Poznań producentów. Instalację wykonać zgodnie z Warunkami technicznymi wykonania i odbioru instalacji ogrzewczych COBRIT INSTAL. Wykonać uziemienie instalacji centralnego ogrzewania. Wszystkie prace wykonać z zachowaniem zasad bhp i ppoż. Izolację przewodów wykonać z materiału zapewniającego nierozprzestrzenianie się ognia. ` 13

14 14

15 15

16 16

17 17

18 18

19 19

20 Poznań, dnia r. OŚWIADCZENIE W świetle art.20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Dz.U.Nr 156 poz.1118 z 2006 r. z późniejszymi zmianami), składamy niniejsze oświadczenie do projektu: INSTALACJA CENTRALNEGO OGRZEWANIA W BUDYNKU MIESZKALNYM WIELORODZINNYM UL. STASZICA 11/13 W POZNANIU o sporządzeniu projektu zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : mgr inż. Magdalena Białecka upr. WKP/0325/POOS/10 Sprawdził : inż. Aleksander Grembowski upr. 143/80/Pw 20

21 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT : Budynek mieszkalny wielorodzinny Instalacja centralnego ogrzewania ADRES : ul. Staszica 11/13 Poznań INWESTOR : Wspólnota Mieszkaniowa ul. Staszica 11/13 Poznań Zarząd: MPGM S.A. ul. Rybaki 18a Poznań PROJEKTANT : mgr inż. Magdalena Białecka upr. WKP/0325/POOS/10 SPRAWDZAJĄCY : inż. Aleksander Grembowski upr. 143/80/Pw OPRACOWAŁ : mgr inż. Maciej Lamecki 21

22 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres i kolejność robót: - demontaż pieców akumulacyjnych oraz indywidualnych kotłów gazowych, - wykonanie instalacji centralnego ogrzewania, - podłączenie instalacji centralnego ogrzewania do węzła cieplnego, - roboty uzupełniające i porządkowe. 2. Wykaz istniejących obiektów budowlanych Budynek mieszkalny wielorodzinny. 3. Wykaz elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Brak elementów zagospodarowania działki lub terenu stwarzających zagrożenie. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia a) wybuch gazu lub pożar prace demontażowe kotłów gazowych, spawanie i lutowanie przewodów b) upadek z wysokości demontaż pieców akumulacyjnych oraz indywidualnych kotłów gazowych, montaż instalacji centralnego ogrzewania, c) uderzenia spowodowane upadkiem przedmiotów z wysokości demontaż pieców akumulacyjnych oraz indywidualnych kotłów gazowych, montaż instalacji centralnego ogrzewania, d) porażenie prądem elektrycznym dotyczy wszystkich prac, przy których stosowane są urządzenia elektryczne, niezabezpieczone przewody elektryczne, przebicia na przewodach, e) skaleczenia, uderzenia dotyczy wszystkich prac. 5. Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych a) przeprowadzenie szkolenia stanowiskowego oraz zapoznanie pracowników z ryzykiem, b) zapoznanie pracowników z instrukcją postępowania na wypadek pożaru, c) zapoznanie pracowników z instrukcją przeciwpożarową ogólną, d) zapoznanie pracowników z instrukcją BHP, e) zapoznanie pracowników z instrukcją postępowania w sytuacji zaistnienia wypadku, f) zapoznanie pracowników z instrukcją wykonywania prac szczególnie niebezpiecznych oraz w strefie szczególnie niebezpiecznej (prace na wysokości). W przypadku wystąpienia zagrożenia należy stosować się do zaleceń instrukcji postępowania na wypadek zagrożenia. Kierownik budowy (robót) zapozna pracowników z w/w instrukcjami oraz wyznaczy pomieszczenie na punkt pierwszej pomocy sanitarnej i poinformuje o tym wszystkich pracowników. Ponadto poda informację o najbliższym 22

23 punkcie lekarskim, najbliższej Jednostce Ratowniczo Gaśniczej, najbliższej Komendzie Policji, najbliższym Pogotowiu Gazowniczym. 6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych a) egzekwowanie przestrzegania przez pracowników przepisów i zasad bezpieczeństwa i higieny pracy przy wykonywaniu robót, b) stosowanie odpowiedniego sprzętu posiadającego pełne zabezpieczenie i dopuszczonego do pracy, c) wyposażenie pracowników w odpowiednią odzież i sprzęt ochrony indywidualnej oraz kontrolowanie jego stosowania, d) wykonywanie pomiarów stanu izolacji przewodów i kabli energetycznych oraz pomiarów skuteczności zabezpieczenia przed porażeniem prądem elektrycznym, e) zabezpieczenie w sposób prawidłowy otworów w ścianach i stropach oraz innych miejsc grożących upadkiem z wysokości, f) wydzielenie strefy niebezpiecznej gdzie jest to niezbędne, g) kierownik budowy (robót) wyznaczy i przeszkoli osoby do bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi, h) kierownik budowy (robót) określi sposób przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie placu budowy, i) kierownik budowy (robót) wyznaczy pomieszczenie na swoje biuro oraz poda wszystkim pracownikom zatrudnionym na tym placu budowy nr telefonu do biura lub na telefon komórkowy, j) kierownik budowy (robót) wyznaczy miejsca parkowania samochodów dostawczych, pracowników. Ponadto wyznaczy drogi bezpiecznej i sprawnej komunikacji na terenie budowy umożliwiające szybką ewakuację na wypadek pożaru, awarii czy innych zagrożeń, k) dokumentacja budowy oraz projekt budowlany będzie znajdować się na terenie budowy, l) kierownik budowy (robót) zapozna pracowników z zakresem robót, m) dokumenty niezbędne do prawidłowej eksploatacji maszyn i innych urządzeń technicznych przechowywane będą na terenie budowy u operatorów maszyn, urządzeń lub u kierownika budowy, n) kierownik budowy (robót) wskaże miejsce lokalizacji pomieszczeń higienicznosanitarnych. 7. Uwagi końcowe Wszelkie materiały użyte do realizacji muszą posiadać atesty i certyfikaty zgodne z obowiązującymi normami. Wszystkie roboty wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (DZ.U. Nr 47 z 2003r. poz. 401). 23
