I n f r a - R e d T h e r m o v i s i o n I n s p e c t i o n s. Raport Inspekcji Termowizyjnej INSPEKCJA PRZEPROWADZONA DLA:

Transkrypt

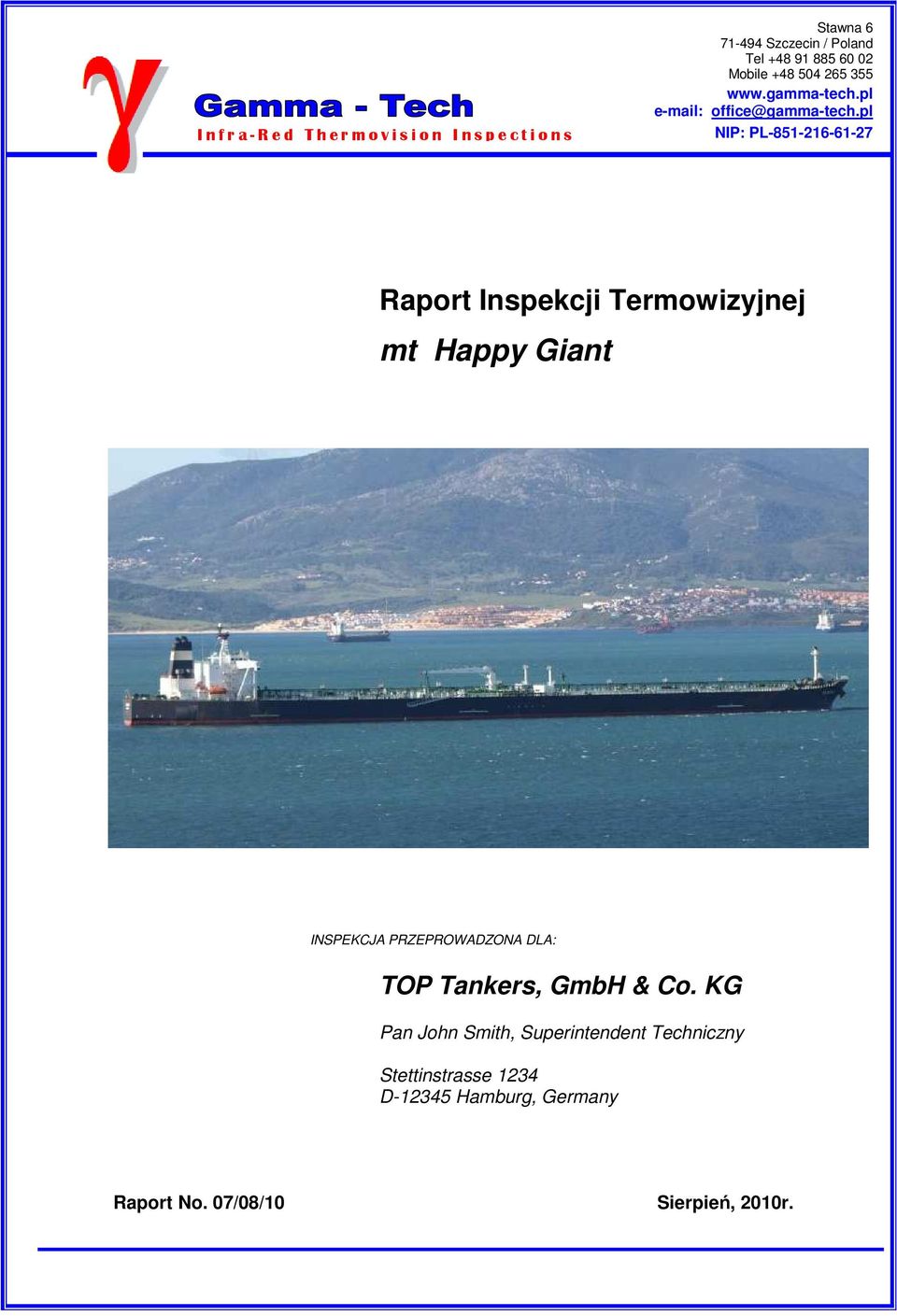

1 I n f r a - R e d T h e r m o v i s i o n I n s p e c t i o n s Stawna Szczecin / Poland Tel Mobile office@gamma-tech.pl NIP: PL Raport Inspekcji Termowizyjnej INSPEKCJA PRZEPROWADZONA DLA: TOP Tankers, GmbH & Co. KG Pan John Smith, Superintendent Techniczny Stettinstrasse 1234 D Hamburg, Germany Raport No. 07/08/10 Sierpień, 2010r.

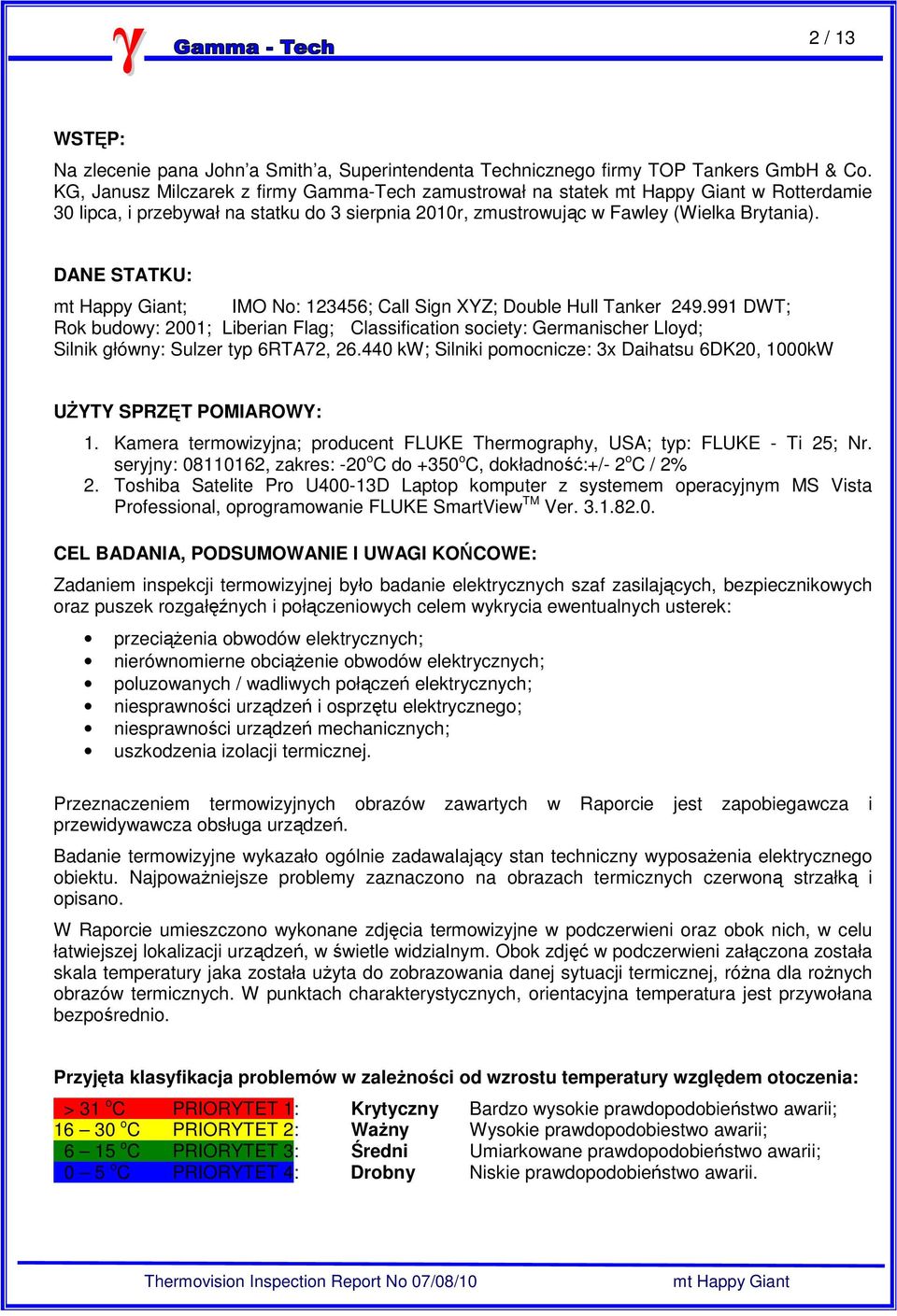

2 2 / 13 WSTĘP: Na zlecenie pana John a Smith a, Superintendenta Technicznego firmy TOP Tankers GmbH & Co. KG, Janusz Milczarek z firmy Gamma-Tech zamustrował na statek w Rotterdamie 30 lipca, i przebywał na statku do 3 sierpnia 2010r, zmustrowując w Fawley (Wielka Brytania). DANE STATKU: ; IMO No: ; Call Sign XYZ; Double Hull Tanker DWT; Rok budowy: 2001; Liberian Flag; Classification society: Germanischer Lloyd; Silnik główny: Sulzer typ 6RTA72, kw; Silniki pomocnicze: 3x Daihatsu 6DK20, 1000kW UŻYTY SPRZĘT POMIAROWY: 1. Kamera termowizyjna; producent FLUKE Thermography, USA; typ: FLUKE - Ti 25; Nr. seryjny: , zakres: -20 o C do +350 o C, dokładność:+/- 2 o C / 2% 2. Toshiba Satelite Pro U400-13D Laptop komputer z systemem operacyjnym MS Vista Professional, oprogramowanie FLUKE SmartView TM Ver CEL BADANIA, PODSUMOWANIE I UWAGI KOŃCOWE: Zadaniem inspekcji termowizyjnej było badanie elektrycznych szaf zasilających, bezpiecznikowych oraz puszek rozgałęźnych i połączeniowych celem wykrycia ewentualnych usterek: przeciążenia obwodów elektrycznych; nierównomierne obciążenie obwodów elektrycznych; poluzowanych / wadliwych połączeń elektrycznych; niesprawności urządzeń i osprzętu elektrycznego; niesprawności urządzeń mechanicznych; uszkodzenia izolacji termicznej. Przeznaczeniem termowizyjnych obrazów zawartych w Raporcie jest zapobiegawcza i przewidywawcza obsługa urządzeń. Badanie termowizyjne wykazało ogólnie zadawalający stan techniczny wyposażenia elektrycznego obiektu. Najpoważniejsze problemy zaznaczono na obrazach termicznych czerwoną strzałką i opisano. W Raporcie umieszczono wykonane zdjęcia termowizyjne w podczerwieni oraz obok nich, w celu łatwiejszej lokalizacji urządzeń, w świetle widzialnym. Obok zdjęć w podczerwieni załączona została skala temperatury jaka została użyta do zobrazowania danej sytuacji termicznej, różna dla rożnych obrazów termicznych. W punktach charakterystycznych, orientacyjna temperatura jest przywołana bezpośrednio. Przyjęta klasyfikacja problemów w zależności od wzrostu temperatury względem otoczenia: > 31 o C PRIORYTET 1: Krytyczny Bardzo wysokie prawdopodobieństwo awarii; o C PRIORYTET 2: Ważny Wysokie prawdopodobiestwo awarii; 6 15 o C PRIORYTET 3: Średni Umiarkowane prawdopodobieństwo awarii; 0 5 o C PRIORYTET 4: Drobny Niskie prawdopodobieństwo awarii.

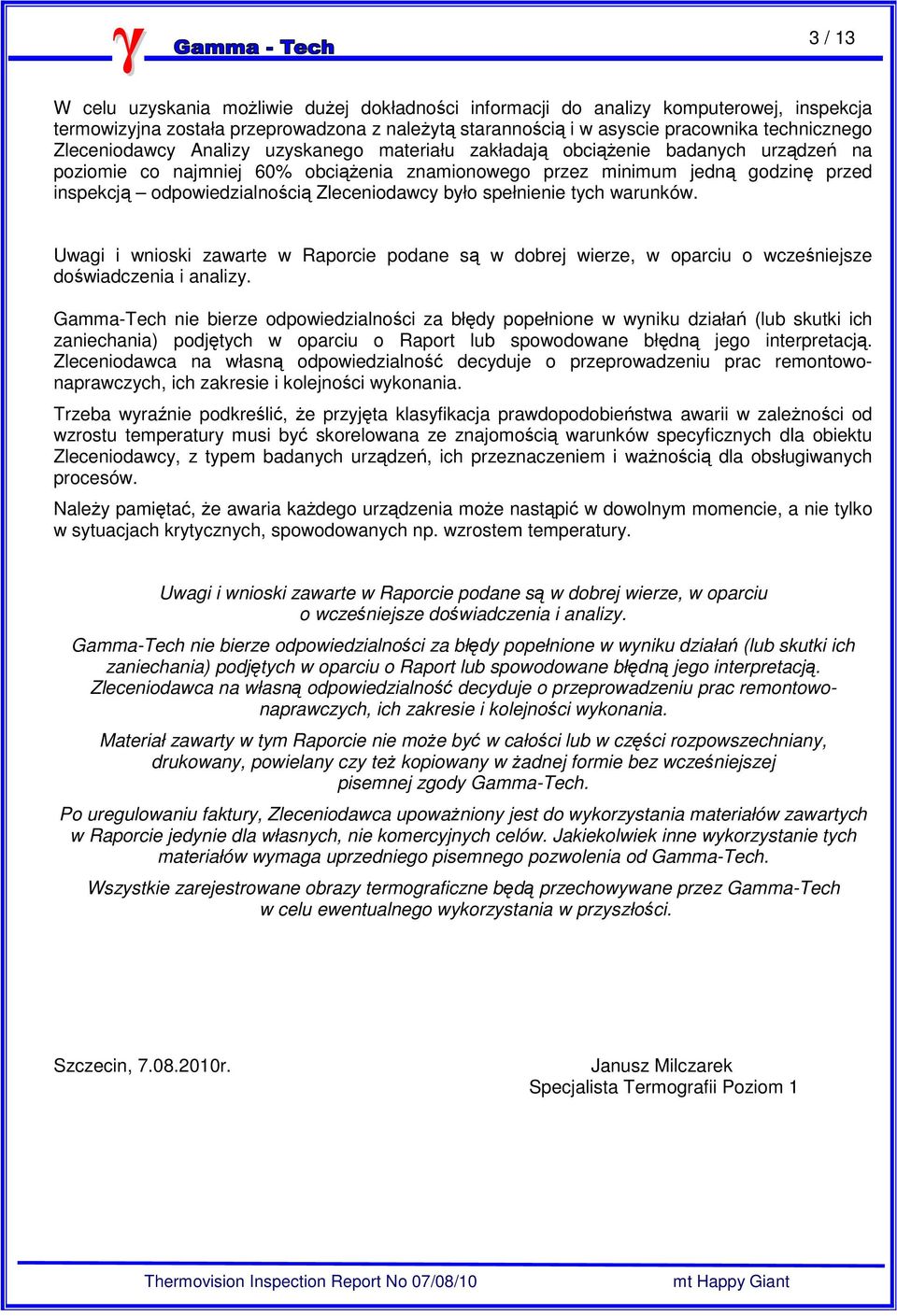

3 3 / 13 W celu uzyskania możliwie dużej dokładności informacji do analizy komputerowej, inspekcja termowizyjna została przeprowadzona z należytą starannością i w asyscie pracownika technicznego Zleceniodawcy Analizy uzyskanego materiału zakładają obciążenie badanych urządzeń na poziomie co najmniej 60% obciążenia znamionowego przez minimum jedną godzinę przed inspekcją odpowiedzialnością Zleceniodawcy było spełnienie tych warunków. Uwagi i wnioski zawarte w Raporcie podane są w dobrej wierze, w oparciu o wcześniejsze doświadczenia i analizy. Gamma-Tech nie bierze odpowiedzialności za błędy popełnione w wyniku działań (lub skutki ich zaniechania) podjętych w oparciu o Raport lub spowodowane błędną jego interpretacją. Zleceniodawca na własną odpowiedzialność decyduje o przeprowadzeniu prac remontowonaprawczych, ich zakresie i kolejności wykonania. Trzeba wyraźnie podkreślić, że przyjęta klasyfikacja prawdopodobieństwa awarii w zależności od wzrostu temperatury musi być skorelowana ze znajomością warunków specyficznych dla obiektu Zleceniodawcy, z typem badanych urządzeń, ich przeznaczeniem i ważnością dla obsługiwanych procesów. Należy pamiętać, że awaria każdego urządzenia może nastąpić w dowolnym momencie, a nie tylko w sytuacjach krytycznych, spowodowanych np. wzrostem temperatury. Uwagi i wnioski zawarte w Raporcie podane są w dobrej wierze, w oparciu o wcześniejsze doświadczenia i analizy. Gamma-Tech nie bierze odpowiedzialności za błędy popełnione w wyniku działań (lub skutki ich zaniechania) podjętych w oparciu o Raport lub spowodowane błędną jego interpretacją. Zleceniodawca na własną odpowiedzialność decyduje o przeprowadzeniu prac remontowonaprawczych, ich zakresie i kolejności wykonania. Materiał zawarty w tym Raporcie nie może być w całości lub w części rozpowszechniany, drukowany, powielany czy też kopiowany w żadnej formie bez wcześniejszej pisemnej zgody Gamma-Tech. Po uregulowaniu faktury, Zleceniodawca upoważniony jest do wykorzystania materiałów zawartych w Raporcie jedynie dla własnych, nie komercyjnych celów. Jakiekolwiek inne wykorzystanie tych materiałów wymaga uprzedniego pisemnego pozwolenia od Gamma-Tech. Wszystkie zarejestrowane obrazy termograficzne będą przechowywane przez Gamma-Tech w celu ewentualnego wykorzystania w przyszłości. Szczecin, r. Janusz Milczarek Specjalista Termografii Poziom 1

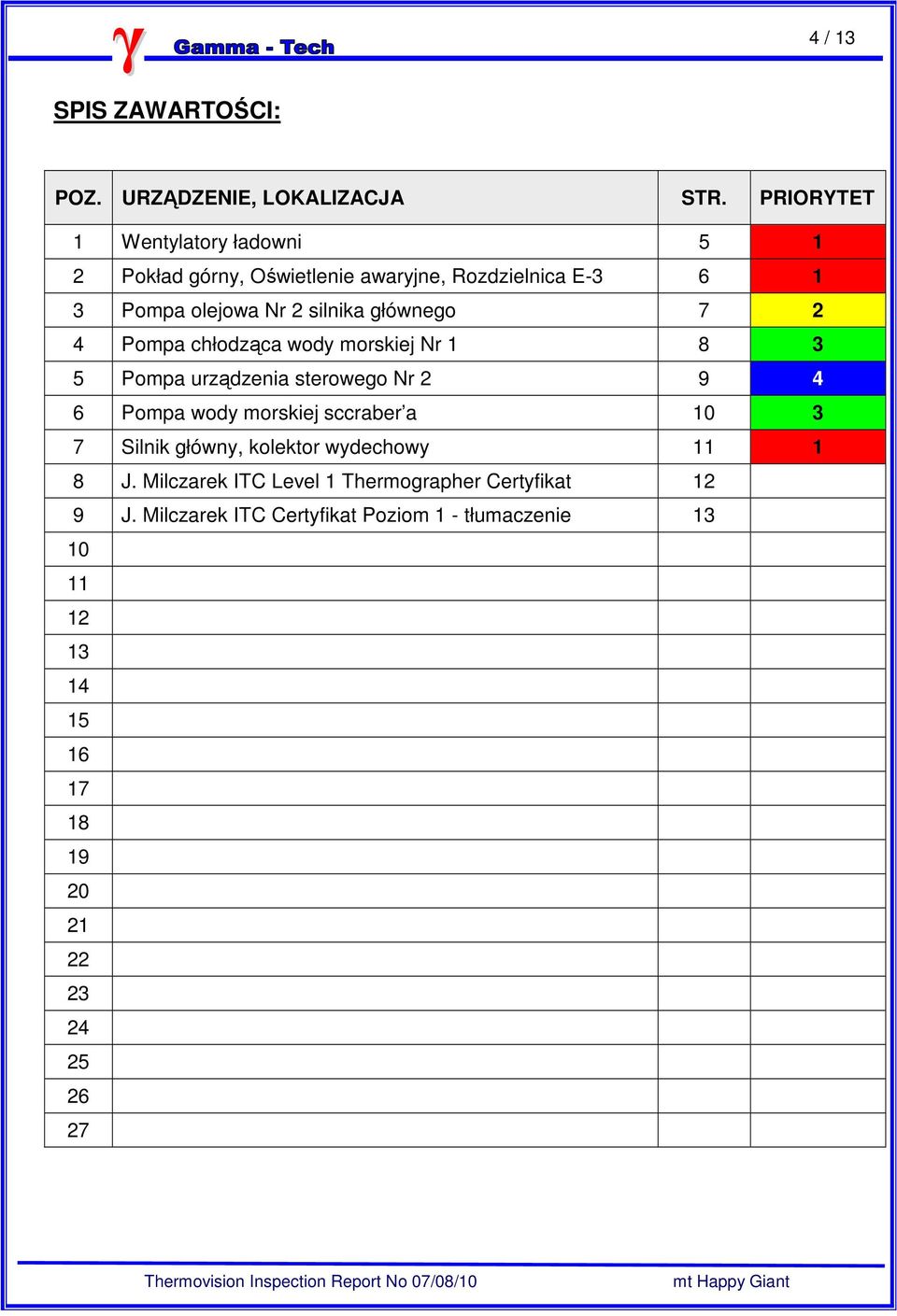

4 4 / 13 SPIS ZAWARTOŚCI: POZ. URZĄDZENIE, LOKALIZACJA STR. PRIORYTET 1 Wentylatory ładowni Pokład górny, Oświetlenie awaryjne, Rozdzielnica E Pompa olejowa Nr 2 silnika głównego Pompa chłodząca wody morskiej Nr Pompa urządzenia sterowego Nr Pompa wody morskiej sccraber a Silnik główny, kolektor wydechowy J. Milczarek ITC Level 1 Thermographer Certyfikat 12 9 J. Milczarek ITC Certyfikat Poziom 1 - tłumaczenie

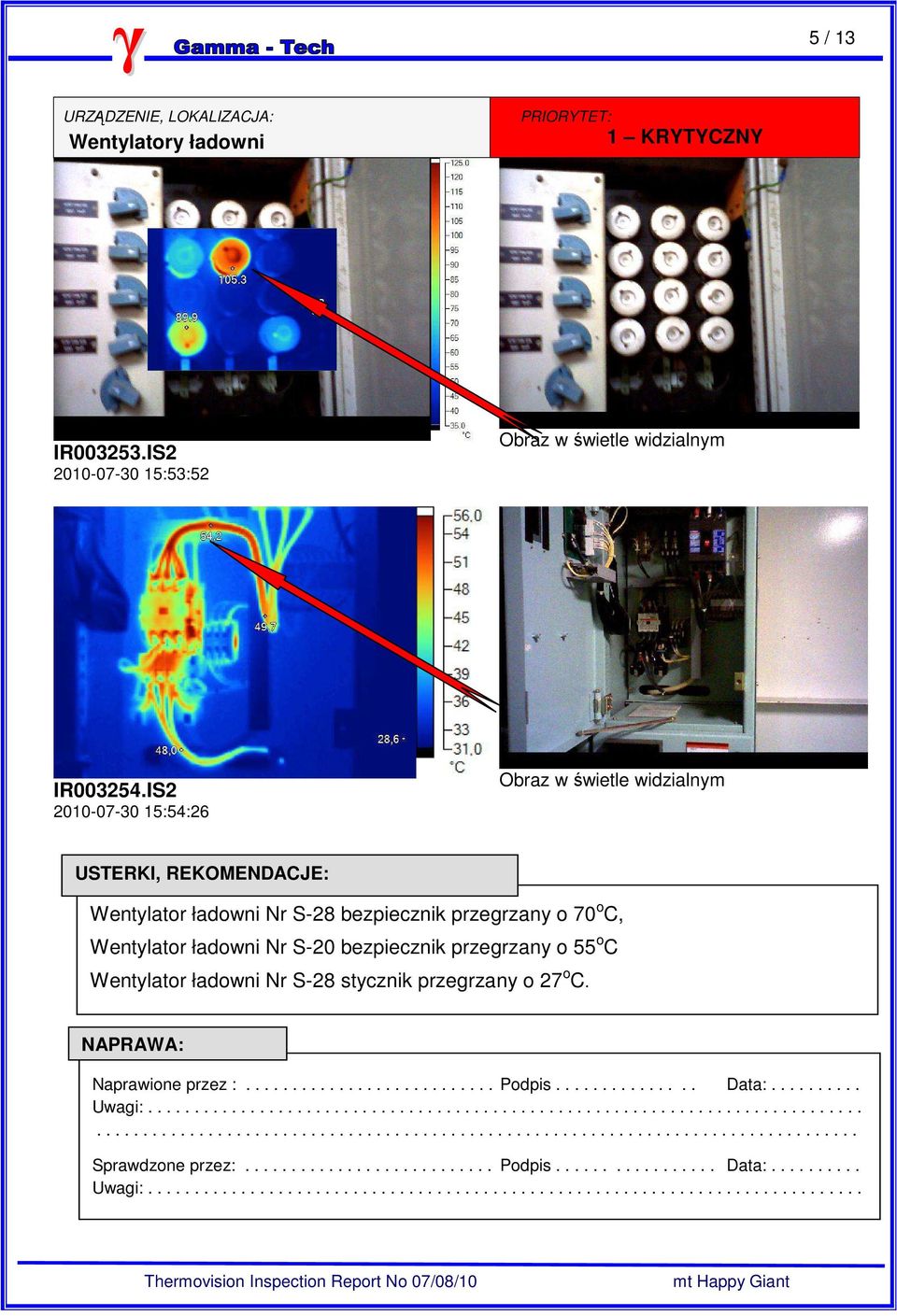

5 5 / 13 Wentylatory ładowni 1 KRYTYCZNY IR IS :53:52 IR IS :54:26 Wentylator ładowni Nr S-28 bezpiecznik przegrzany o 70 o C, Wentylator ładowni Nr S-20 bezpiecznik przegrzany o 55 o C Wentylator ładowni Nr S-28 stycznik przegrzany o 27 o C.

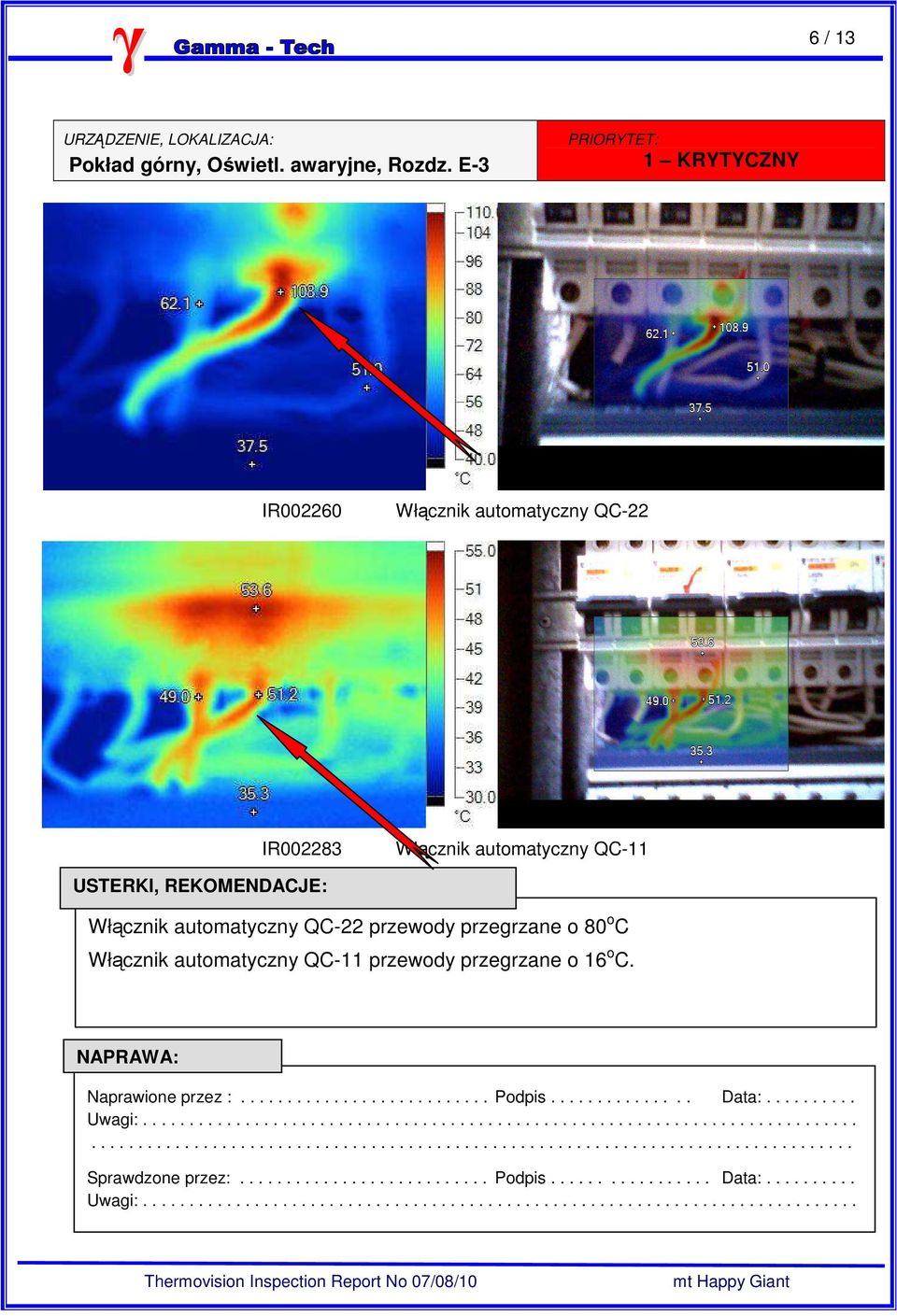

6 6 / 13 Pokład górny, Oświetl. awaryjne, Rozdz. E-3 1 KRYTYCZNY IR Włącznik automatyczny QC-22 IR Włącznik automatyczny QC-11 Włącznik automatyczny QC-22 przewody przegrzane o 80 o C Włącznik automatyczny QC-11 przewody przegrzane o 16 o C.

7 7 / 13 Pompa olejowa Nr 2 silnika głównego 2 WAŻNY IR IS :18:17 IR IS :17:59 Kable przegrzane o około 22 o C Faza R cieplejsza o około 12 o C sprawdź symetryczność obciążenia i wielkość prądu.

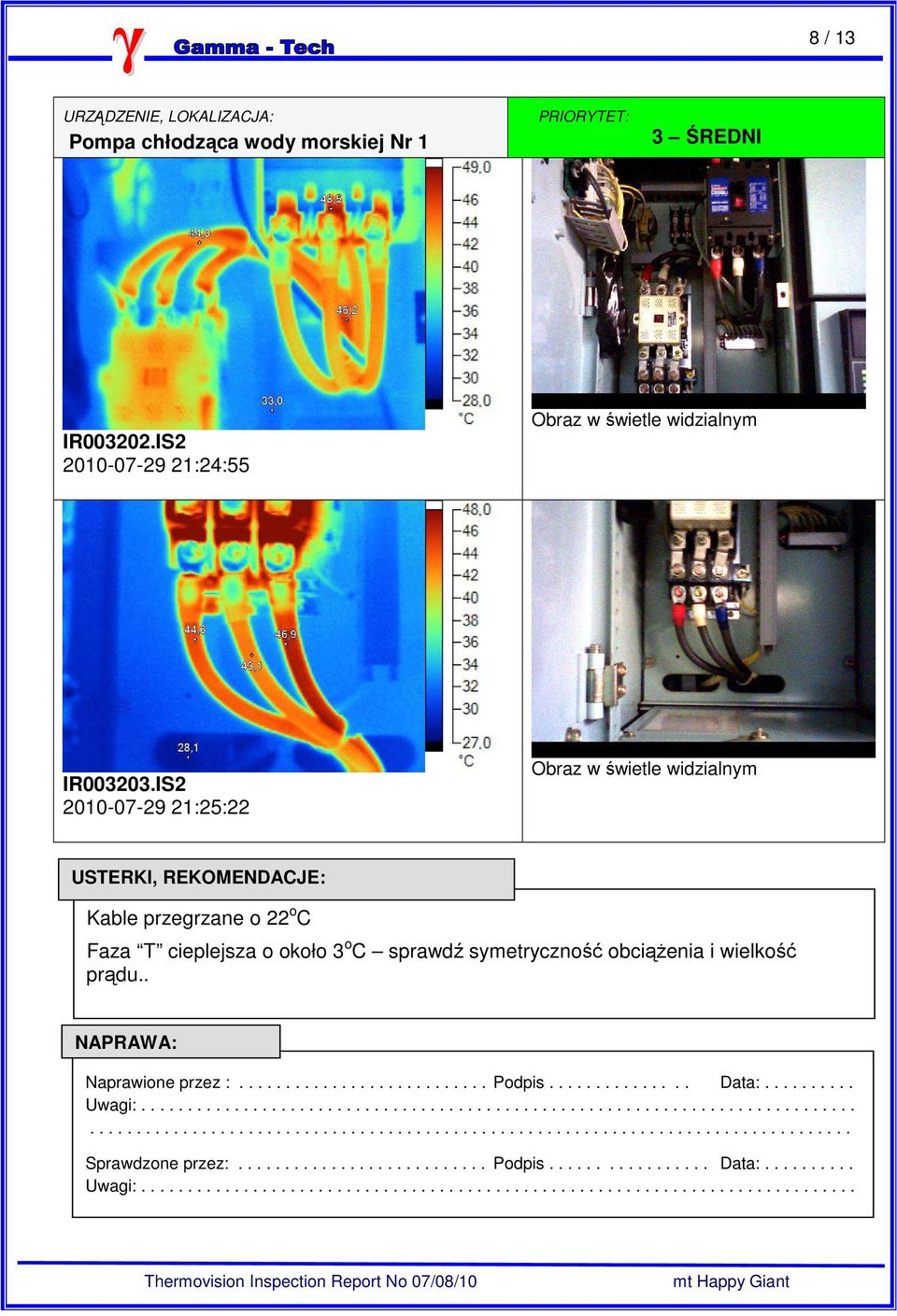

8 8 / 13 Pompa chłodząca wody morskiej Nr 1 3 ŚREDNI IR IS :24:55 IR IS :25:22 Kable przegrzane o 22 o C Faza T cieplejsza o około 3 o C sprawdź symetryczność obciążenia i wielkość prądu..

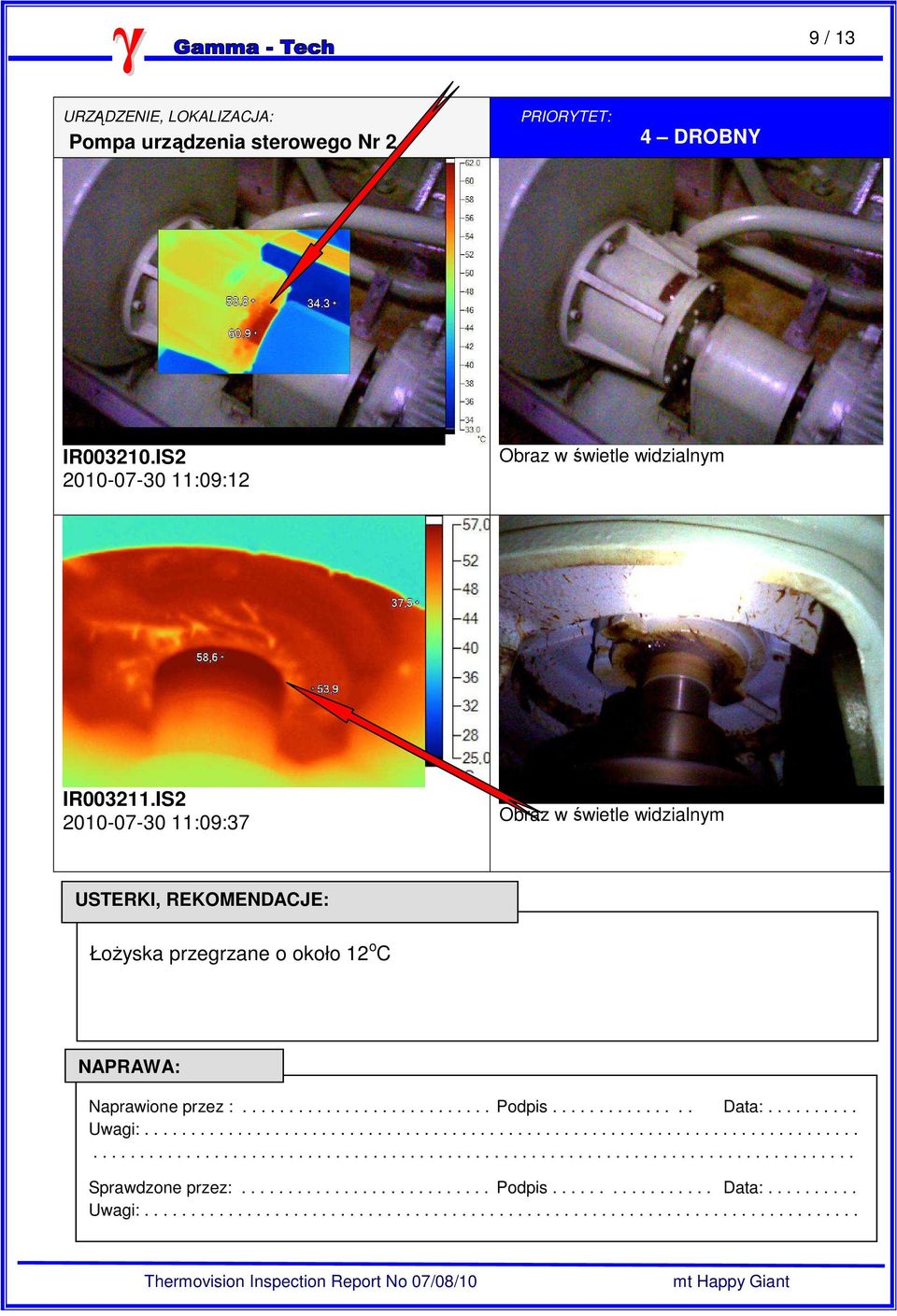

9 9 / 13 Pompa urządzenia sterowego Nr 2 4 DROBNY IR IS :09:12 IR IS :09:37 Łożyska przegrzane o około 12 o C

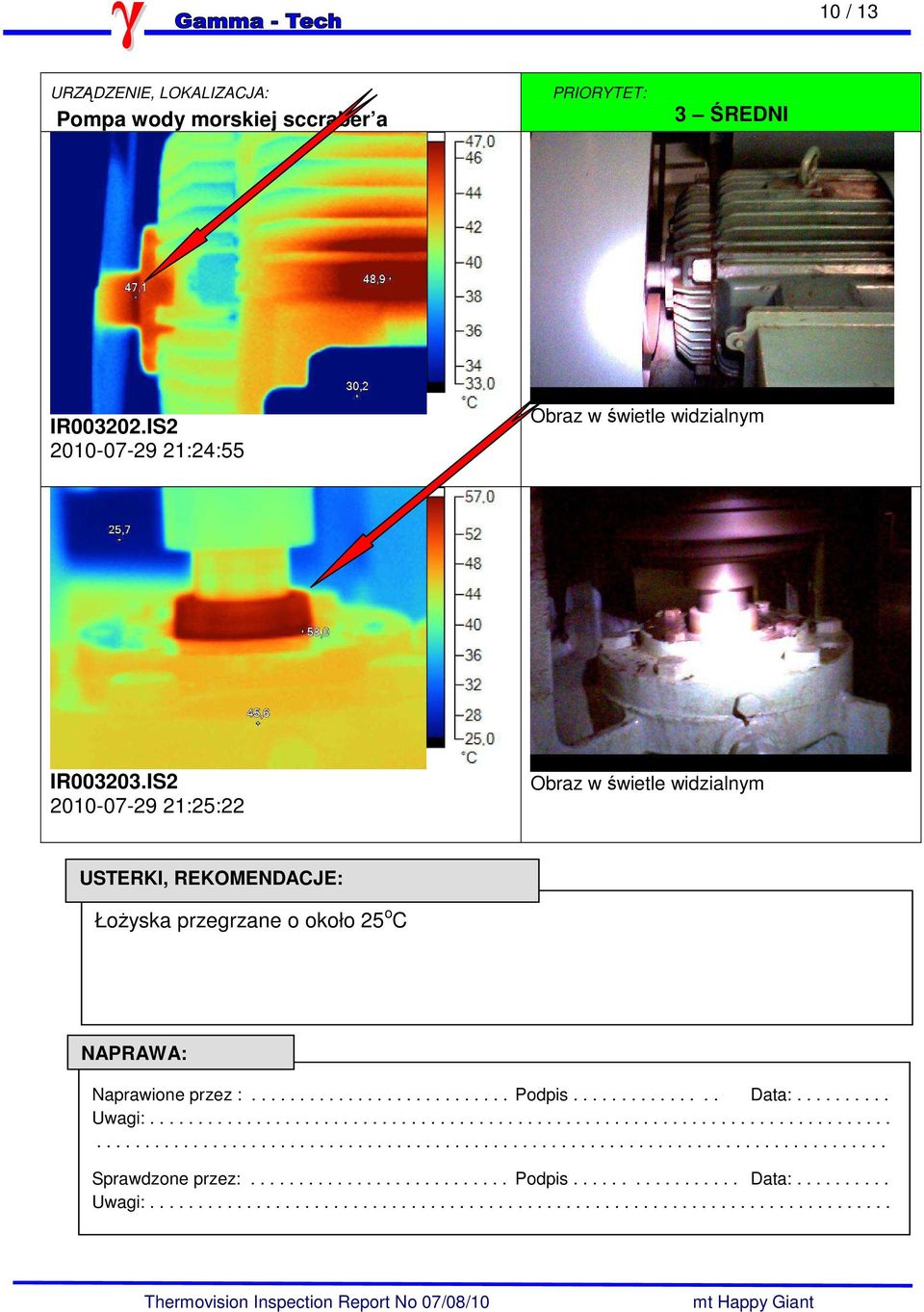

10 10 / 13 Pompa wody morskiej sccraber a 3 ŚREDNI IR IS :24:55 IR IS :25:22 Łożyska przegrzane o około 25 o C

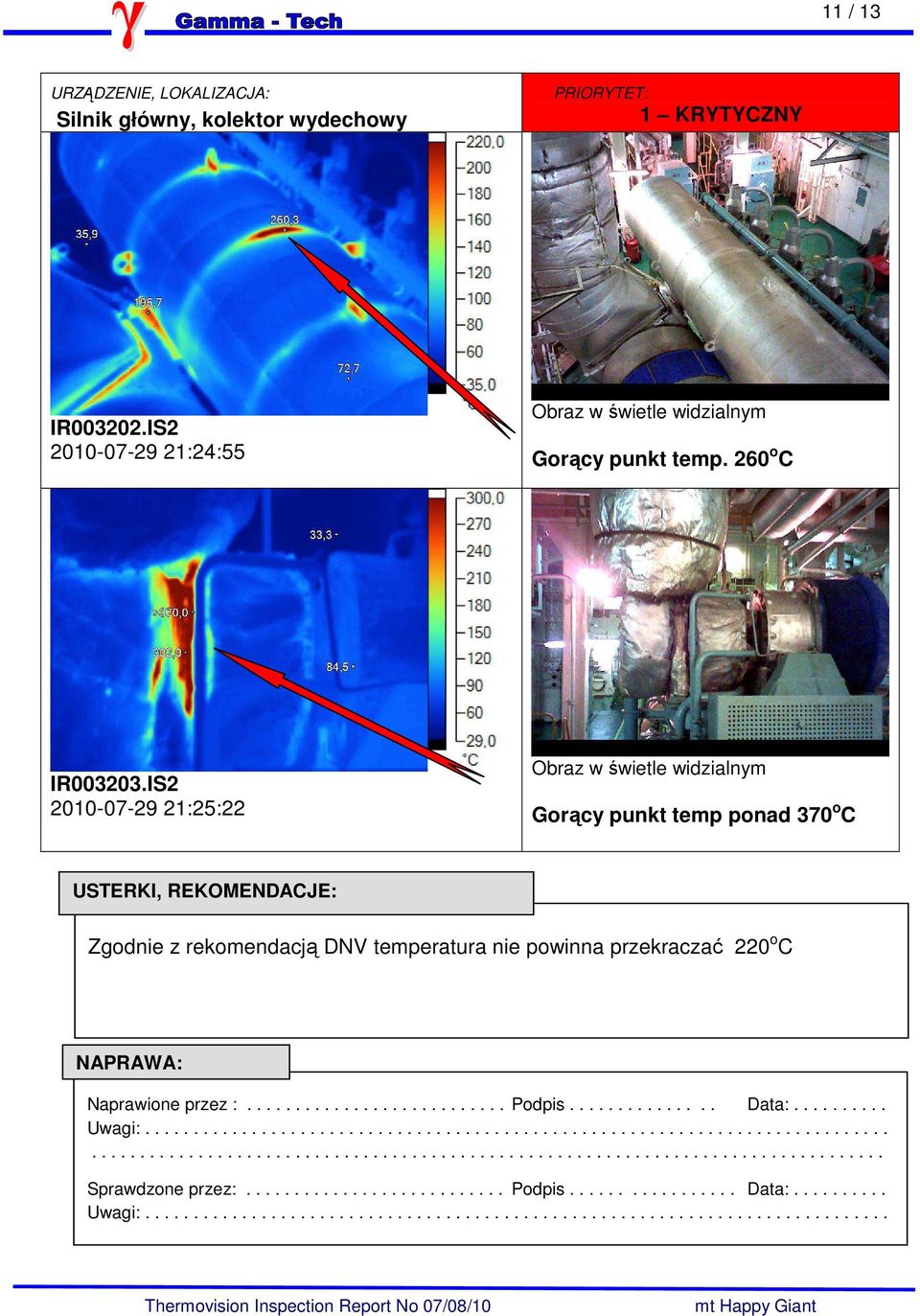

11 11 / 13 Silnik główny, kolektor wydechowy 1 KRYTYCZNY IR IS :24:55 Gorący punkt temp. 260 o C IR IS :25:22 Gorący punkt temp ponad 370 o C Zgodnie z rekomendacją DNV temperatura nie powinna przekraczać 220 o C

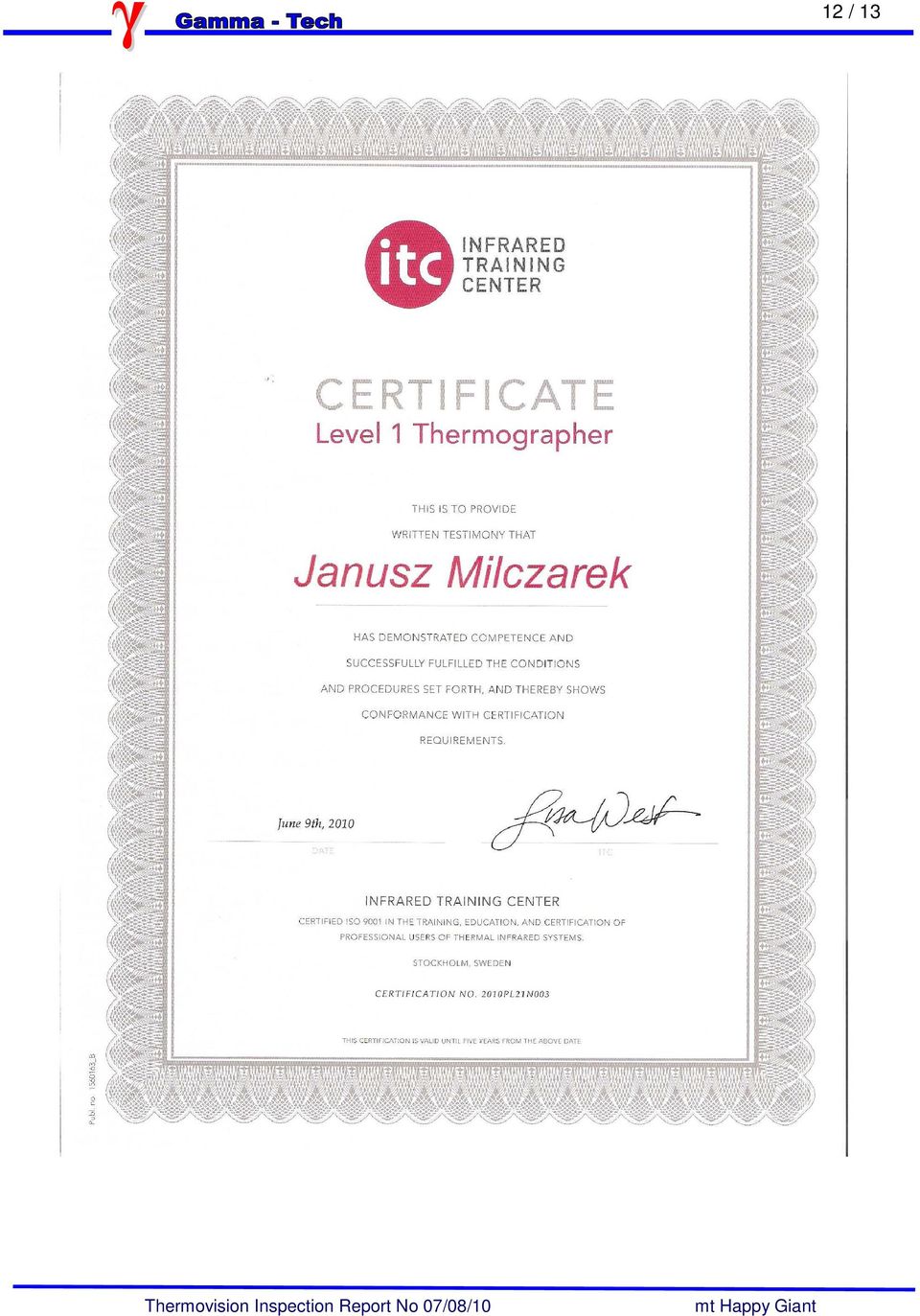

12 12 / 13

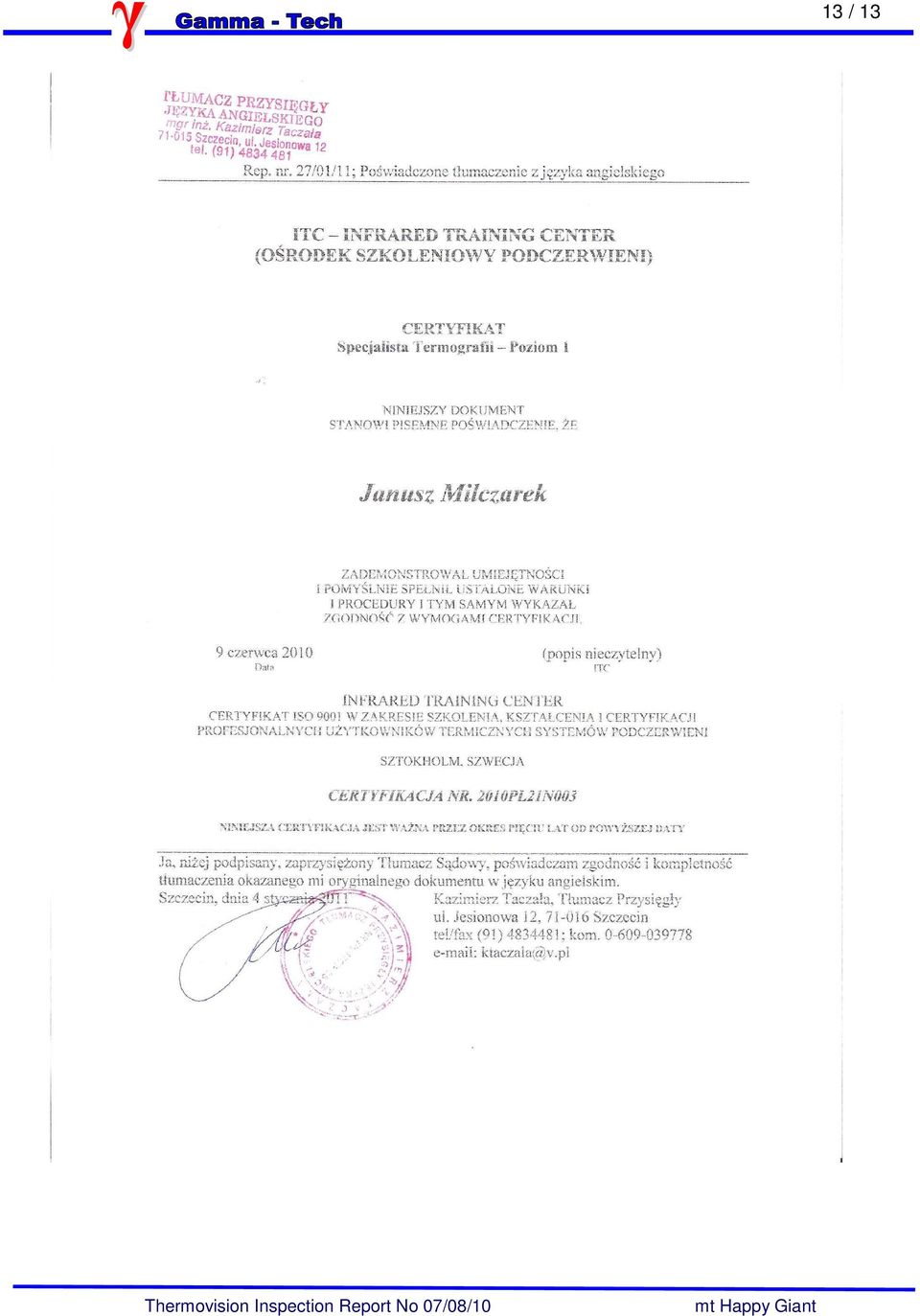

13 13 / 13
