PRZEPISY PRAWNE I TECHNICZNE DOTYCZĄCE SIECI UZBROJENIA TERENU
|
|
- Franciszek Pawlak
- 8 lat temu
- Przeglądów:
Transkrypt
1 GEODEZJA INŻYNIERYJNA SEMESTR 6 STUDIA NIESTACJONARNE

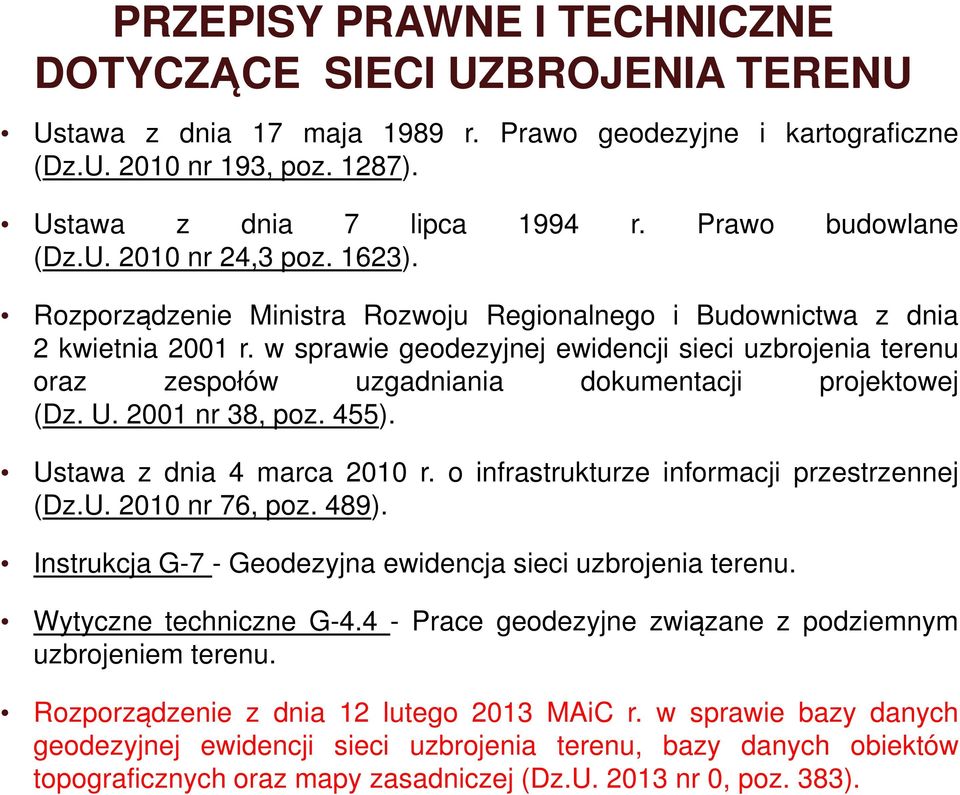

2 PRZEPISY PRAWNE I TECHNICZNE DOTYCZĄCE SIECI UZBROJENIA TERENU Ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz.U nr 193, poz. 1287). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U nr 24,3 poz. 1623). Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 2 kwietnia 2001 r. w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu oraz zespołów uzgadniania dokumentacji projektowej (Dz. U nr 38, poz. 455). Ustawa z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej (Dz.U nr 76, poz. 489). Instrukcja G-7 - Geodezyjna ewidencja sieci uzbrojenia terenu. Wytyczne techniczne G Prace geodezyjne związane z podziemnym uzbrojeniem terenu. Rozporządzenie z dnia 12 lutego 2013 MAiC r. w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej (Dz.U nr 0, poz. 383).
3 PODSTAWOWE DEFINICJE sieci uzbrojenia terenu wszelkiego rodzaju nadziemne, naziemne i podziemne przewody i urządzenia: wodociągowe, kanalizacyjne, gazowe, cieplne, telekomunikacyjne, elektroenergetyczne i inne, z wyłączeniem urządzeń melioracji szczegółowych, a także podziemne budowle, jak: tunele, przejścia, parkingi, zbiorniki itp. uzbrojenie sieci (armatura sieci) szereg urządzeń umożliwiających kontrolę pracy sieci oraz ich remont. geodezyjna ewidencja sieci uzbrojenia terenu (GESUT) uporządkowany geodezyjna ewidencja sieci uzbrojenia terenu (GESUT) uporządkowany zbiór danych przestrzennych i opisowych sieci uzbrojenia terenu, a także informacje o podmiotach władających siecią.
4 PROJEKTOWANIE SIECI UZBROJENIA TERENU Uzgodnienie usytuowania projektowanych sieci uzbrojenia terenu, dokonuje się po uprzednim zbadaniu bezkolizyjności usytuowania projektowanych sieci uzbrojenia terenu z już istniejącymi i projektowanymi innymi przewodami i urządzeniami, z obiektami budowlanymi, znakami geodezyjnymi, grawimetrycznymi i magnetycznymi, zielenią wysoką, pomnikami przyrody, a także po zbadaniu ustaleń miejscowych planów zagospodarowania przestrzennego. Wniosek, taki rozpatrywany jest, na posiedzeniach zespołu uzgadniania dokumentacji projektowej (ZUDP).
5 W myśl ustawy Prawo budowlane art Obiekty budowlane wymagające pozwolenia na budowę oraz przyłącza: elektroenergetyczne, wodociągowe, kanalizacyjne, gazowe, cieplne i telekomunikacyjne, podlegają geodezyjnemu wyznaczeniu w terenie, a po ich wybudowaniu geodezyjnej inwentaryzacji powykonawczej, obejmującej położenie ich na gruncie. 2. Obiekty lub elementy obiektów budowlanych, ulegające zakryciu, wymagające inwentaryzacji, o której mowa w ust. 1, podlegają inwentaryzacji przed ich zakryciem.

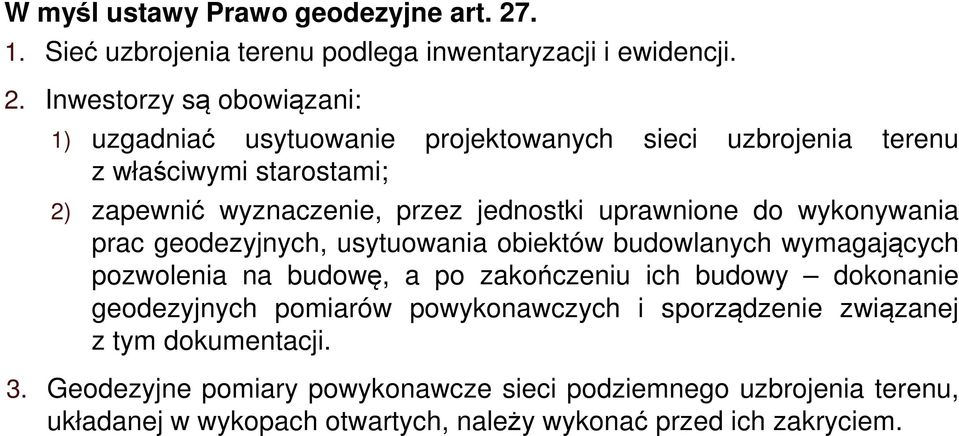

6 W myśl ustawy Prawo geodezyjne art Sieć uzbrojenia terenu podlega inwentaryzacji i ewidencji. 2. Inwestorzy są obowiązani: 1) uzgadniać usytuowanie projektowanych sieci uzbrojenia terenu z właściwymi starostami; 2) zapewnić wyznaczenie, przez jednostki uprawnione do wykonywania prac geodezyjnych, usytuowania obiektów budowlanych wymagających pozwolenia na budowę, a po zakończeniu ich budowy dokonanie geodezyjnych pomiarów powykonawczych i sporządzenie związanej z tym dokumentacji. 3. Geodezyjne pomiary powykonawcze sieci podziemnego uzbrojenia terenu, układanej w wykopach otwartych, należy wykonać przed ich zakryciem.
7 Schemat obiegu informacji o sieci uzbrojenia terenu w procesie inwestycji, Gocał J.
8 Typowe rozmieszczenie przewodów podziemnych w ulicy 1 przewód wodociągowy rozdzielczy, 2 kanał ogólnospławny, 3 przewód gazowy, 4 kable oświetleniowe, 5 kable energetyczne, 6 - kable telekomunikacyjne.

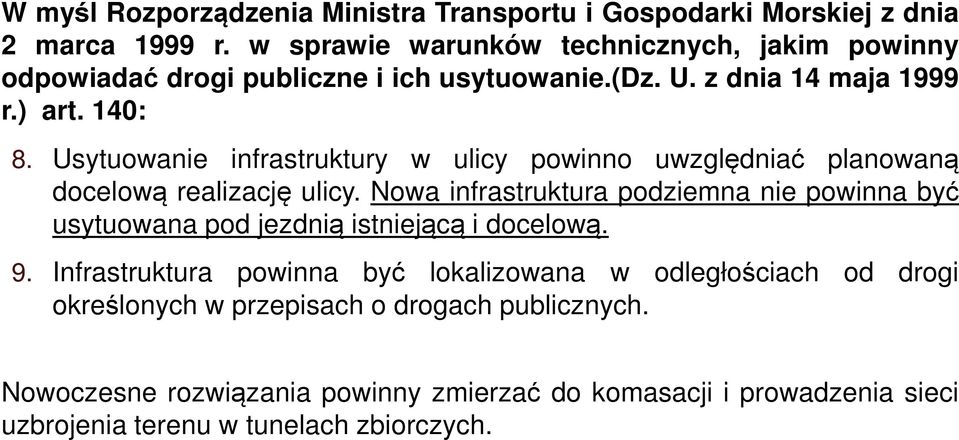

9 W myśl Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie.(dz. U. z dnia 14 maja 1999 r.) art. 140: 8. Usytuowanie infrastruktury w ulicy powinno uwzględniać planowaną docelową realizację ulicy. Nowa infrastruktura podziemna nie powinna być usytuowana pod jezdnią istniejącą i docelową. 9. Infrastruktura powinna być lokalizowana w odległościach od drogi określonych w przepisach o drogach publicznych. Nowoczesne rozwiązania powinny zmierzać do komasacji i prowadzenia sieci uzbrojenia terenu w tunelach zbiorczych.

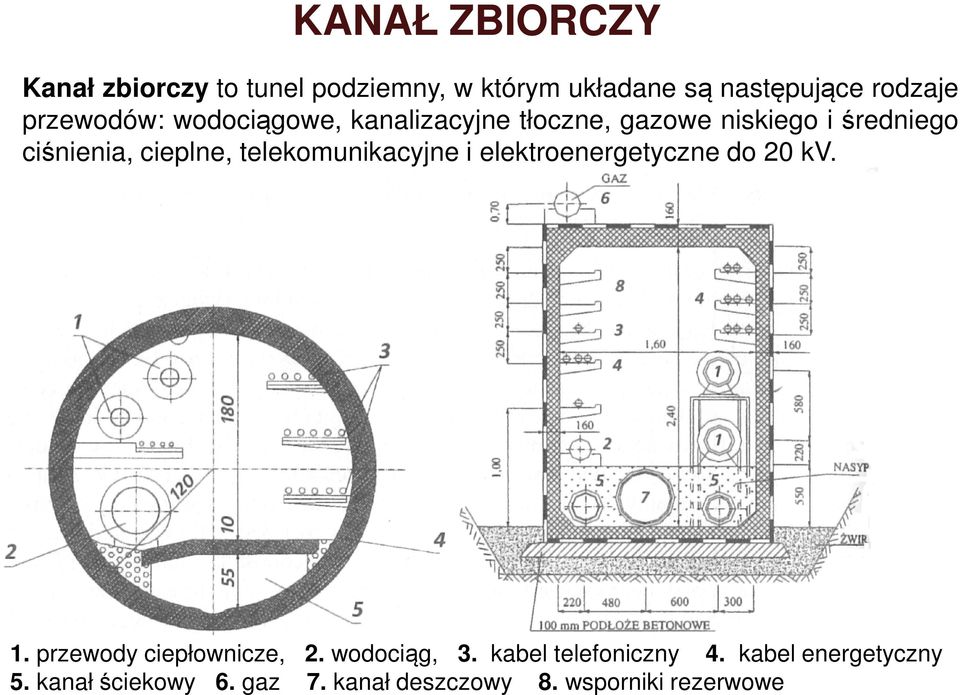

10 KANAŁ ZBIORCZY Kanał zbiorczy to tunel podziemny, w którym układane są następujące rodzaje przewodów: wodociągowe, kanalizacyjne tłoczne, gazowe niskiego i średniego ciśnienia, cieplne, telekomunikacyjne i elektroenergetyczne do 20 kv. 1. przewody ciepłownicze, 2. wodociąg, 3. kabel telefoniczny 4. kabel energetyczny 5. kanał ściekowy 6. gaz 7. kanał deszczowy 8. wsporniki rezerwowe

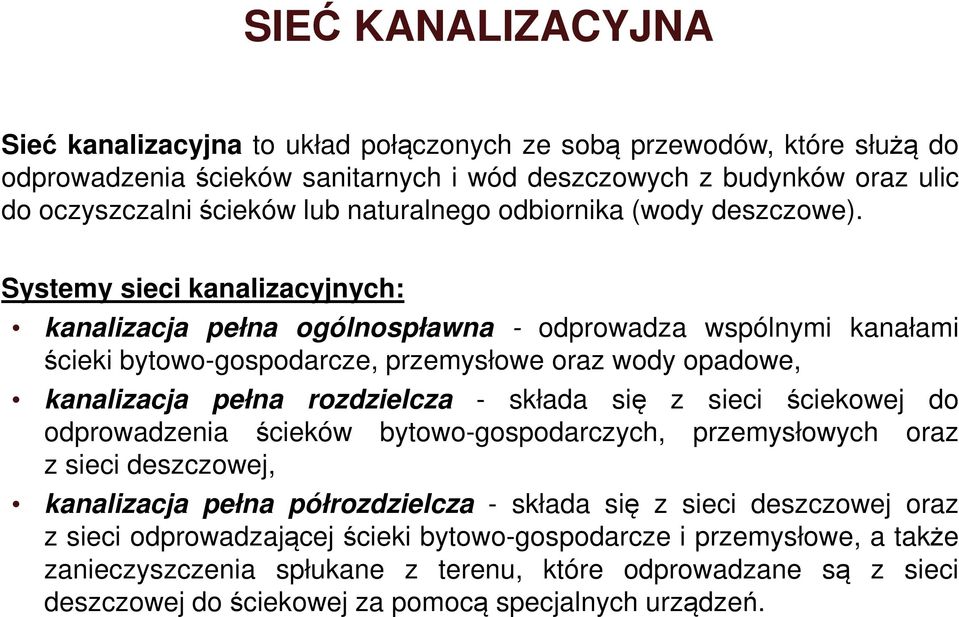

11 SIEĆ KANALIZACYJNA Sieć kanalizacyjna to układ połączonych ze sobą przewodów, które służą do odprowadzenia ścieków sanitarnych i wód deszczowych z budynków oraz ulic do oczyszczalni ścieków lub naturalnego odbiornika (wody deszczowe). Systemy sieci kanalizacyjnych: kanalizacja pełna ogólnospławna - odprowadza wspólnymi kanałami ścieki bytowo-gospodarcze, przemysłowe oraz wody opadowe, kanalizacja pełna rozdzielcza - składa się z sieci ściekowej do odprowadzenia ścieków bytowo-gospodarczych, przemysłowych oraz z sieci deszczowej, kanalizacja pełna półrozdzielcza - składa się z sieci deszczowej oraz z sieci odprowadzającej ścieki bytowo-gospodarcze i przemysłowe, a także zanieczyszczenia spłukane z terenu, które odprowadzane są z sieci deszczowej do ściekowej za pomocą specjalnych urządzeń.
12 SIEĆ KANALIZACYJNA Kanalizacja pełna ogólnospławna Kanalizacja pełna rozdzielcza

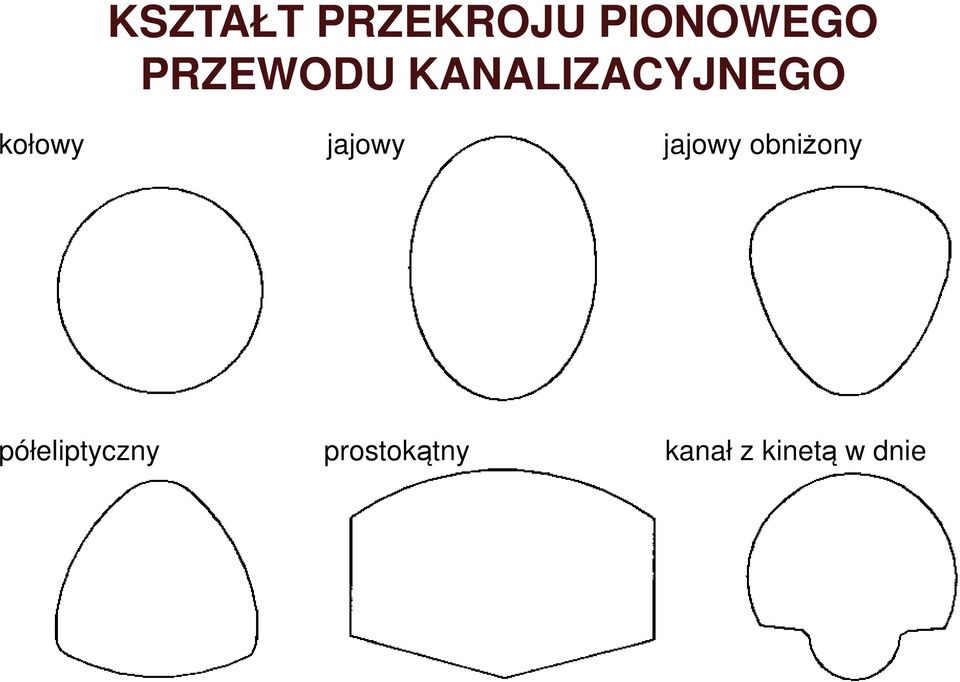

13 KSZTAŁT PRZEKROJU PIONOWEGO PRZEWODU KANALIZACYJNEGO kołowy jajowy jajowy obniżony półeliptyczny prostokątny kanał z kinetą w dnie

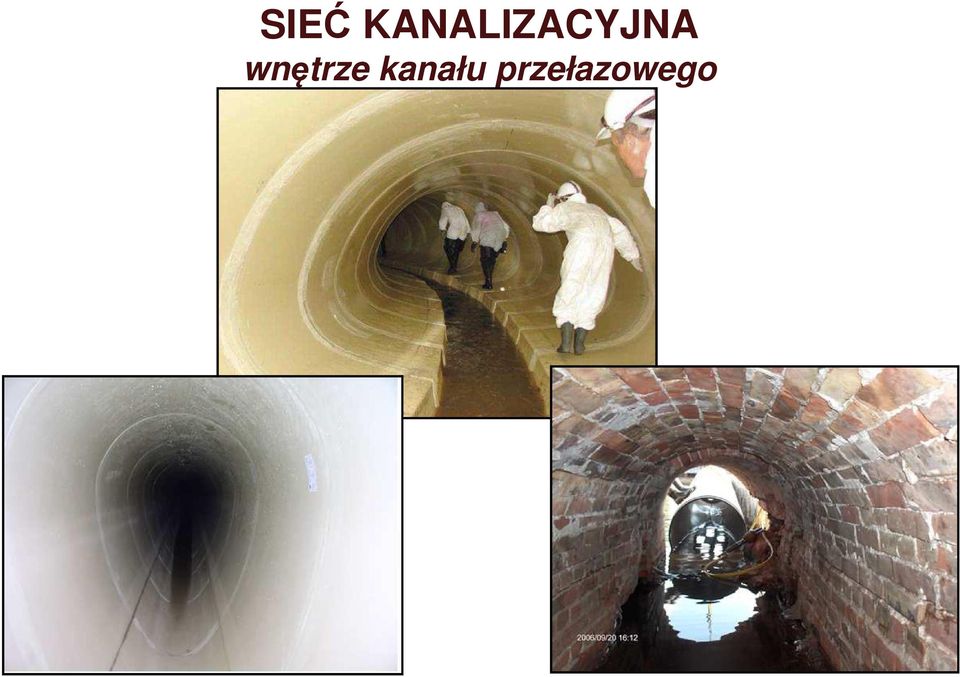

14 SIEĆ KANALIZACYJNA wnętrze kanału przełazowego

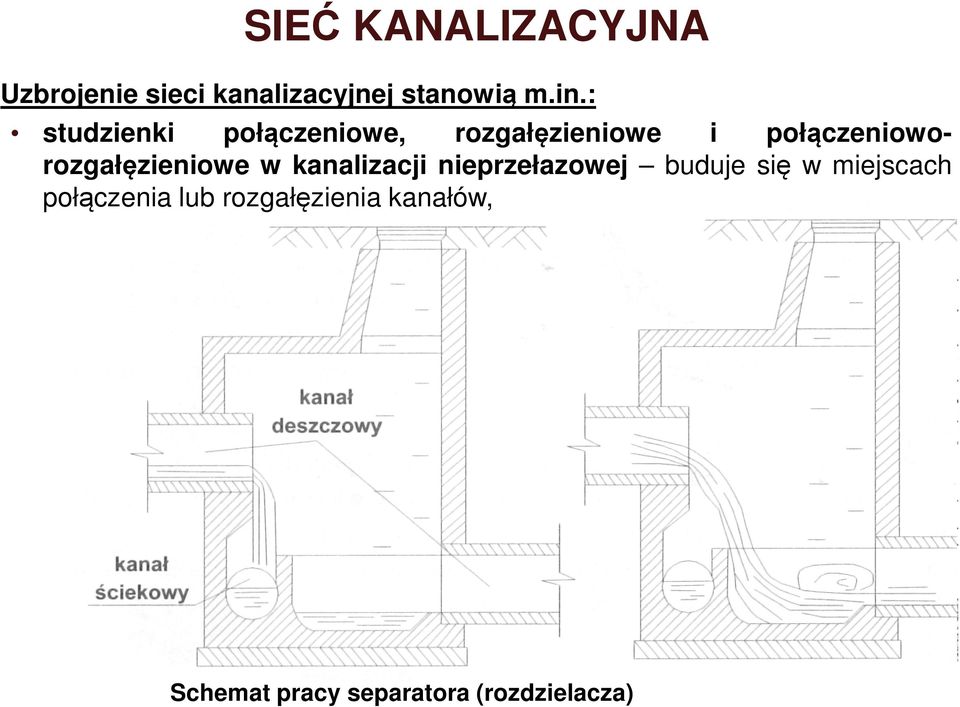

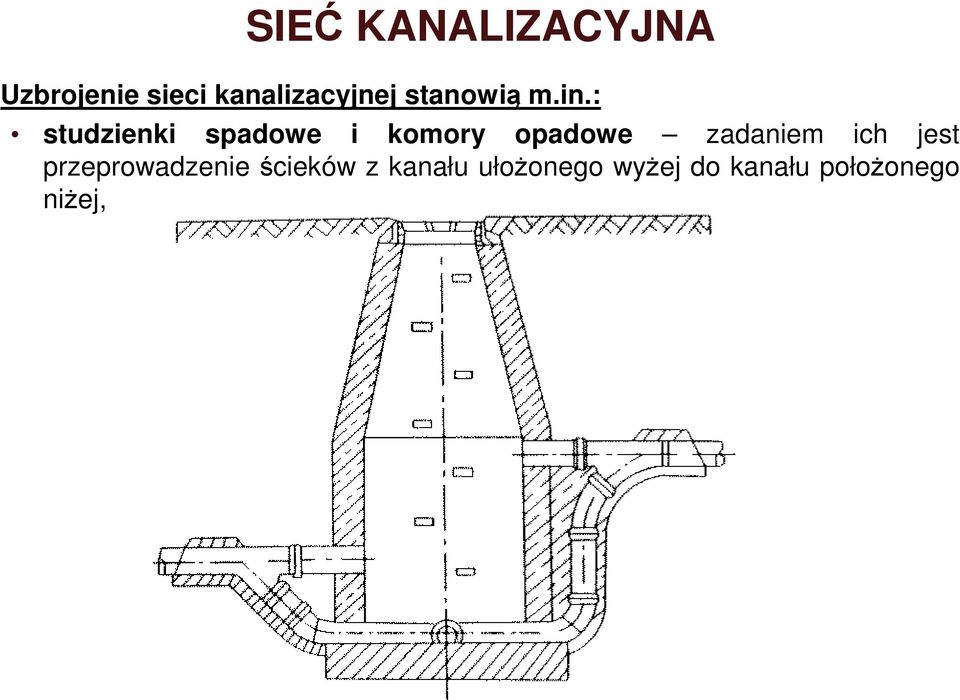

15 SIEĆ KANALIZACYJNA Uzbrojenie sieci kanalizacyjnej stanowią m.in.: studzienki rewizyjne kanałów nieprzełazowych umieszcza się studzienki rewizyjne kanałów nieprzełazowych umieszcza się najczęściej w miejscach zmiany kierunku, zmiany spadku i przekroju oraz w miejscach łączenia kanałów w odległościach od 50 do 70 m,
16 SIEĆ KANALIZACYJNA Uzbrojenie sieci kanalizacyjnej stanowią m.in.: studzienki włazowe budowane w kanalizacji przełazowej studzienki włazowe budowane w kanalizacji przełazowej w odległościach od 70 do 150 m, a spełniają taką samą funkcję jak studzienki rewizyjne w kanalizacji nieprzełazowej,
17 SIEĆ KANALIZACYJNA Uzbrojenie sieci kanalizacyjnej stanowią m.in.: studzienki spadowe i komory opadowe zadaniem ich jest przeprowadzenie ścieków z kanału ułożonego wyżej do kanału położonego niżej,

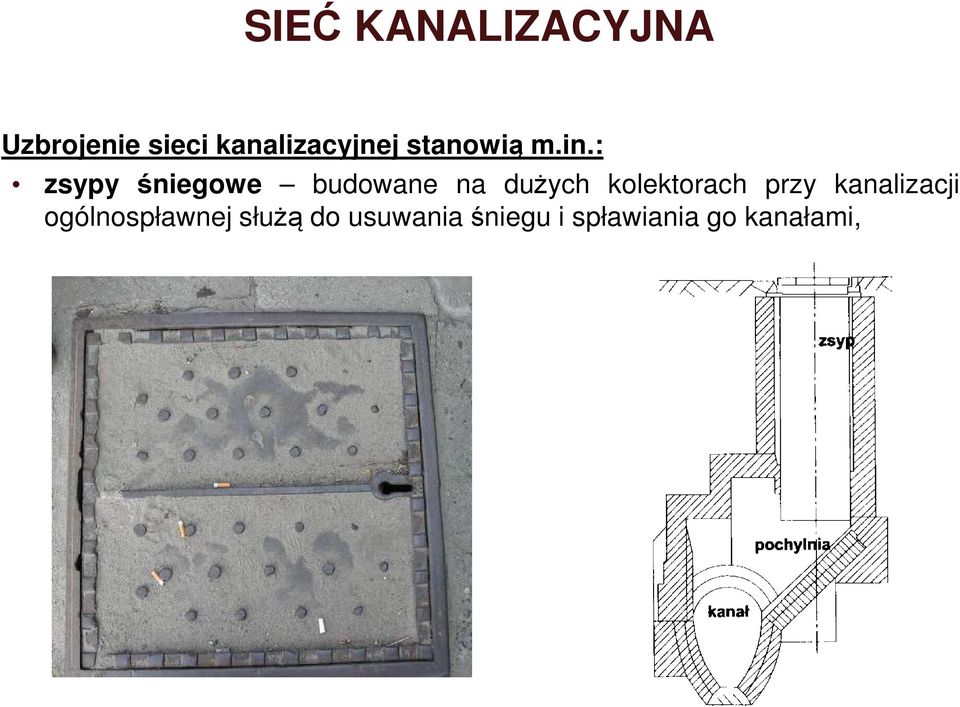

18 SIEĆ KANALIZACYJNA Uzbrojenie sieci kanalizacyjnej stanowią m.in.: zsypy śniegowe budowane na dużych kolektorach przy kanalizacji zsypy śniegowe budowane na dużych kolektorach przy kanalizacji ogólnospławnej służą do usuwania śniegu i spławiania go kanałami,
19 SIEĆ KANALIZACYJNA Uzbrojenie sieci kanalizacyjnej stanowią m.in.: studzienki połączeniowe, rozgałęzieniowe i połączenioworozgałęzieniowe w kanalizacji nieprzełazowej buduje się w miejscach połączenia lub rozgałęzienia kanałów, Schemat pracy separatora (rozdzielacza)
20 SIEĆ KANALIZACYJNA Uzbrojenie sieci kanalizacyjnej stanowią m.in.: wpusty uliczne i podwórzowe służą do doprowadzenia wody opadowej wpusty uliczne i podwórzowe służą do doprowadzenia wody opadowej z ulicy i podwórza do kanału ulicznego,
21 SIEĆ KANALIZACYJNA Uzbrojenie sieci kanalizacyjnej stanowią m.in.: studzienki płuczące służą do płukania kanałów, przewietrzniki służą do wentylacji kanałów.
22 SIEĆ KANALIZACYJNA Studzienka kanalizacyjna punkty podlegające pomiarowi wysokościowemu
23 SIEĆ KANALIZACYJNA
24 SIEĆ KANALIZACYJNA 1- komora kanału burzowego 2- kolektor 3- przelew burzowy 4- kanał dla wód burzowych 5- wylot 6- odbiornik Schemat przelewu burzowego
25 SIEĆ KANALIZACYJNA urządzenia specjalne zbiorniki retencyjne wyrównawcze służą do przechwytywania nadmiaru wód opadowych, a niekiedy opadowo-sanitarnych w okresie ich podwyższonego stanu w sieci kanalizacyjnej. Węzeł "Widawa" autostrady A8 z drogą krajową nr 5
26 SIEĆ KANALIZACYJNA urządzenia specjalne przepompownie transportują ścieki, które nie mogą spłynąć samoczynnie (grawitacyjnie) np. z terenów skanalizowanych, położonych niżej niż kanały.
27 SIEĆ KANALIZACYJNA urządzenia specjalne oczyszczalnie ścieków stanowią ostatnie ogniwo systemu kanalizacyjnego, w którym spływają ścieki ulegają oczyszczaniu przed spuszczaniem ich do odbiornika. Mechaniczno-biologiczna Miejska Oczyszczalnia Ścieków w Głogowie
28 oczyszczalnie ścieków SIEĆ KANALIZACYJNA urządzenia specjalne Ekologiczna przydomowa oczyszczalnia ścieków
29 SIEĆ WODOCIĄGOWA Sieć wodociągowa składa się z systemu przewodów i urządzeń służących do ujęcia wody, przepompowania jej na wyższy poziom, oczyszczania wody oraz przeprowadzania jej do poszczególnych użytkowników. Przewody wodociągowe ze względu na przeznaczenie dzielą się na: przewody doprowadzające zwane również tłocznymi, są to przewody, którymi woda doprowadzana zostaje z ujęcia do stacji uzdatniania, lub ze stacji uzdatniania do zbiorników wyrównawczych, przewody rozprowadzające rozprowadzają wodę na obszarze miasta, można je podzielić na: przewody magistralne przewody o średnicach od 300 do 1200 mm służce do zasilania sieci rozdzielczej, przewody rozdzielcze przewody o średnicach 80 do 250 mm służce do doprowadzania wody do hydrantów lub za pośrednictwem podłączeń domowych do poszczególnych nieruchomości.
30 SIEĆ WODOCIĄGOWA Uzbrojenie przewodów wodociągowych stanowią: zasuwy służą do zamykania przewodu w celu odcięcia dopływu wody lub regulowania przepływów,
31 SIEĆ WODOCIĄGOWA
32 SIEĆ WODOCIĄGOWA - - 2,3 -

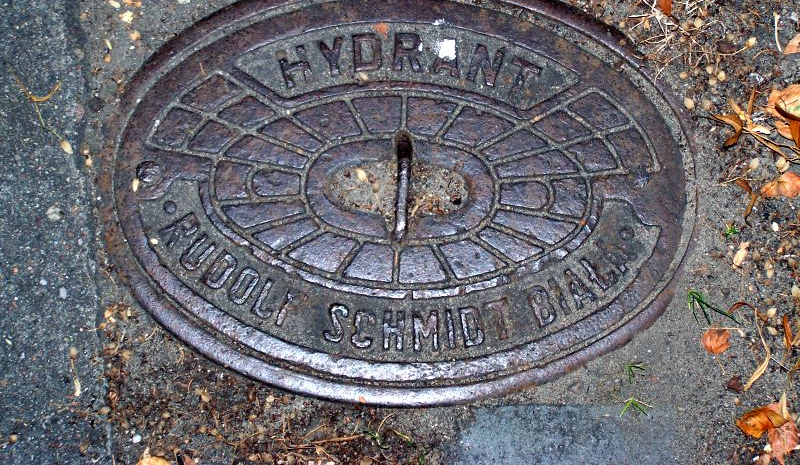

33 SIEĆ WODOCIĄGOWA Uzbrojenie przewodów wodociągowych stanowią: hydranty służą do czerpania wody dla różnych celów oraz do płukania sieci i odpowietrzania przewodów.
34 SIEĆ WODOCIĄGOWA Uzbrojenie przewodów wodociągowych stanowią: zdroje uliczne ogólnodostępne punkty do regularnego lub okresowego zdroje uliczne ogólnodostępne punkty do regularnego lub okresowego czerpania wody.
35 SIEĆ WODOCIĄGOWA Uzbrojenie przewodów wodociągowych stanowią: odwodnienia umożliwiają opróżnianie przewodu z wody w czasie odwodnienia umożliwiają opróżnianie przewodu z wody w czasie naprawy sieci,
36 SIEĆ WODOCIĄGOWA Uzbrojenie przewodów wodociągowych stanowią: studzienki wodne pomieszczenia podziemne dla usytuowania aparatury pomiarowo-kontrolnej lub odgałęzienia. punkty podlegające pomiarowi wysokościowemu
37 SIEĆ GAZOWA Sieć gazowa - gazociągi wraz ze stacjami gazowymi, układami pomiarowymi, tłoczniami gazu, magazynami gazu, połączone i współpracujące ze sobą, służące do przesyłania i dystrybucji paliw gazowych, należące do przedsiębiorstwa gazowniczego. Gazociągi dzieli się według: 1. maksymalnego cienienia roboczego na: a) gazociągi niskiego ciśnienia do 10 kpa włącznie, b) gazociągi średniego ciśnienia powyżej 10 kpa do 0,5 MPa włącznie, c) gazociągi podwyższonego średniego ciśnienia powyżej 0,5 MPa do 1,6 MPa włącznie, d) gazociągi wysokiego ciśnienia powyżej 1,6 MPa do 10 MPa włącznie, 2. stosowanych materiałów na: a) gazociągi stalowe, b) gazociągi z tworzyw sztucznych.

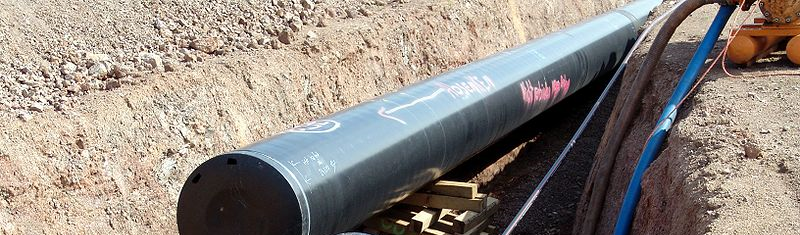

38 SIEĆ GAZOWA Przewody gazowe budowane są z rur żeliwnych i obecnie rzadko stosowane, z rur stalowych powlekanych materiałem izolacyjnym, ze stopów aluminiowych, z rur azbestowych i z tworzyw sztucznych PCV i polietylen. Przewody mają spadek 4-8 w celu umożliwienia odpływu wody do najniższych punktów gazociągu.
39 SIEĆ GAZOWA Uzbrojenie gazociągów stanowią: zasuwy służą do zamykania i regulowania ilości przepływu gazu, bez zasuwy służą do zamykania i regulowania ilości przepływu gazu, bez obudowy, bezpośrednio zasypane ziemią,
40 SIEĆ GAZOWA Uzbrojenie gazociągów stanowią: odwadniacze służą do usunięcia kondensatu z przewodów gazowych, rurki kontrolne umożliwiają przeprowadzenie kontroli prawidłowego przepływu gazu, kompensatory służące do eliminacji wpływów termicznych na zmianę długości rurociągów (eliminuje naprężenia, uderzenia ciśnień).
41 SIEĆ CIEPLNA System ciepłowniczy składa się z następujących segmentów: wytwórców ciepła, sieci cieplnej (przewody, elementy uzbrojenia sieci), wewnętrznej instalacji u odbiorców. Sieć cieplna - zespół urządzeń technicznych służących do transportu rurociągowego energii cieplnej od źródła ciepła (najczęściej ciepłownia lub elektrociepłownia) do odbiorców, za pośrednictwem czynnika termodynamicznego (nośnika ciepła).
42 SIEĆ CIEPLNA Wśród przewodów cieplnych rozróżnia się: a) przewody magistralne o średnicy od 500 mm do 1000 mm służące do wyprowadzenia ciepła z kotłowni lub elektrociepłowni, b) przewody odgałęźne o średnicy od 200 mm do 400 mm, którymi ciepło doprowadzane jest do poszczególnych dzielnic lub osiedli, c) przewody osiedlowe zwane również rozdzielczymi o średnicy od 32 mm do 150 mm służące do zasilania osiedla, d) podłączenie domowe o średnicy od 25 do 150 mm doprowadzające ciepło d) podłączenie domowe o średnicy od 25 do 150 mm doprowadzające ciepło do poszczególnych budynków.
43 SIEĆ CIEPLNA przewody
44 SIEĆ CIEPLNA Uzbrojenie przewodów stanowią: komory punkty podlegające pomiarowi wysokościowemu
45 SIEĆ CIEPLNA Uzbrojenie przewodów stanowią: studzienki rozgałęzieniowe, kompensatory - pozwalające na zmianę długości pod wpływem temperatury, usytuowane na trasie rurociągów pomiędzy komorami tzw. nisze kompensacyjnej lub w komorach, punkty stałe /zakotwienia/.
46 SIEĆ ELEKTROENERGETYCZNA Sieci elektroenergetyczne są zespołem infrastruktury technicznej, która umożliwia przesyłanie energii elektrycznej na potrzeby przemysłu, transportu i cele komunalno-bytowe. W układzie elektroenergetycznym można wyróżnić następujące elementy: wytwórcy energii elektrycznej, sieci elektroenergetyczne (przewody, elementy uzbrojenia sieci), wewnętrzne instalacje u odbiorców.
47 SIEĆ ELEKTROENERGETYCZNA organizacja
48 SIEĆ ELEKTROENERGETYCZNA Uzbrojenie sieci elektroenergetycznej stanowią: mufy kablowe złączowe służą do połączenia ze sobą dwóch odcinków kabli, mufy kablowe rozgałęźne służą do wykonania odgałęzienia na linii kablowej, mufy kablowe głowicowe służą do zakończenia kabli oraz do wykonania połączeń poszczególnych żył kabla z odbiornikiem lub szynami zbiorczymi, skrzynie i szafki rozdzielcze służą do połączenia lub rozgałęzienia większej ilości kabli, studzienki kablowe, słupy linii napowietrznych z fundamentami.
49 SIEĆ ELEKTROENERGETYCZNA
50 SIEĆ ELEKTROENERGETYCZNA
51 SIEĆ ELEKTROENERGETYCZNA
52 SIEĆ TELEKOMUNIKACYJNA Sieć telekomunikacyjna to układ kabli, przewodów i infrastruktury, która łączy aparaty telefoniczne pomiędzy użytkownikiem a centralą miejską lub centralą między sobą. W zależności od konstrukcji i środowiska, w którym sieć jest umieszczona rozróżnia się następujące rodzaje linii: a) linie napowietrzne, b) linie kablowe naziemne, c) linie kablowe podziemne: kable układane bezpośrednio w ziemi odpowiednio opancerzone taśmą stalową lub drutem stalowym i owinięte jutą smołowaną, kable układane w kanalizacji kablowej. d) linie kablowe podwodne.
53 SIEĆ TELEKOMUNIKACYJNA Kable telefoniczne ziemne układane są w wykopach linią falistą. Przy złączach kabli pozostawia się zapasy. W celu zabezpieczenia kabli od uszkodzeń układa się na nich, na podsypce z piasku, przykrywy półcylindryczne z betonu lub folię plastikową.
54 ZNAKOWANIE PRZEWODÓW Jednym ze sposobów sygnalizacji istnienia przewodu w gruncie jest stosowanie foliowych taśm ostrzegawczych, które rozkłada się w wykopie około 0,4 m nad przewodem. Taśmy mają następujące kolory, i tak w przypadku sieci: wodociągowej niebieski (biało-niebieski), gazowej żółty, elektroenergetycznej czerwony (do 1 kv), niebieski (powyżej 1 kv), telekomunikacyjnej pomarańczowy, cieplnej zielony (biało-zielony), kanalizacyjnej brązowy. Poza tym na taśmach mogą znajdować się opisy dotyczących rodzaju sieci.
55 ZNAKOWANIE PRZEWODÓW Do punktowego oznaczenia elementów sieci można stosować markery EMS. Markery te zakopywane są pod ziemią na elementem, który chcemy oznaczyć
56 ZNAKOWANIE PRZEWODÓW
57 RODZAJ WYBRANE RODZAJE I TYPY SIECI UZBROJENIA TERENU WG K-1 oznaczenie na mapie w technice biało-czarnej: litera wielobarwnej: kolor TYP druga litera Wodociągowe w niebieski ogólne o lokalne l Kanalizacyjne k brązowy ogólnospławne sanitarne deszczowe przemysłowe lokalne o s d p l Gazowe g żółty wysokoprężne średnioprężne niskoprężne w s n Ciepłownicze c fioletowy wys. ciśnienia nis. ciśnienia w n parowa p wysokiego nap. W Elektroenergetyczne e czerwony średniego nap. S niskiego nap. N inne i Telekomunikacyjne t pomarańczowy tranzytowe t miejscowe m Benzynowe b czarny - - Niezidentyfikowane x zielony rurowe r kablowe k
58 ATRYBUTY DEFINIUJĄCE ŹRÓDŁO DANYCH O POŁOŻENIU OBIEKTU WG K-1 WARTOŚĆ pusta A B D F G I M N X ŹRÓDŁO DANYCH Pomiar na osnowę i obliczenia, w tym pomiary GPS powiązane z osnową Pomiar wykrywaczem przewodów Dane branżowe Digitalizacja mapy i wektoryzacja rastra mapy Fotogrametria GPS bez powiązania z osnową Inne Pomiar w oparciu o elementy mapy lub dane projektowe. Niepoprawne - brak miar kontrolnych, podejrzane lub oczywiście błędne Nieokreślone, brak danych
59 OPIS PRZEWODÓW NA MAPIE WG K-1 W zależności od rodzaju sieci może występować różny opis przewodu, który najczęściej zawiera: rodzaj sieci - opisany małą literą, typ sieci, źródło danych o położeniu - oznaczone wielka literą, wymiary przewodu podany w mm. przewód wodociągowy ogólny, położenie na podstawie materiałów branżowych, średnica 400 mm przewód kanalizacji, typ nieokreślony, położenie na podstawie wskazań aparatury, szerokość 1200 mm, wysokość 1800 mm
60 ALE UWAGA
61
62 PRACE GEODEZYJNE ZWIĄZANE Z UZBROJENIEM TERENU Prace geodezyjne związane z uzbrojeniem terenu obejmują: pomiary geodezyjne związane z wytyczeniem nowoprojektowanych sieci, pomiary geodezyjne związane z inwentaryzacją istniejących sieci.
63 PRACE GEODEZYJNE ZWIĄZANE Z UZBROJENIEM TERENU Geodezyjnej inwentaryzacji podlegają następujące rodzaje sieci podziemnych wraz z ich elementami naziemnymi: 1. sieć wodociągowa, 2. sieć kanalizacyjna, 3. sieć cieplna, 4. sieć gazowa, 5. sieć telekomunikacyjna, 6. sieć elektroenergetyczna, 7. sieci specjalne, jak np. rurociągi naftowe itp., 8. kanały zbiorcze dla przewodów podziemnych.
64 POMIAR INWENTARYZACYJNY ORAZ TYCZENIE SIECI UZBROJENIA Konturów elementów naziemnych uzbrojenia terenu o wymiarach większych niż 0,5 x 0,5 m powinny być mierzone tak, aby umożliwić ich prawidłowe skartowanie. W przypadku elementów mniejszych mierzony jest środek ich rzutów. W przypadku przewodów podziemnych i nadziemnych o średnicy mniejszych niż 0,75 m dopuszcza się pomiar przebiegu ich osi. Ponad ten wymiar dokonuje się pomiaru krawędzi. Przez wiązkę przewodów rozumie się dwa lub więcej przewodów tego samego rodzaju, jeżeli wzajemna odległość sąsiadujących przewodów nie jest większa niż 0,3 m.
65 POMIAR INWENTARYZACYJNY ORAZ TYCZENIE SIECI UZBROJENIA Wytyczenie w terenie trasy przewodu wykonuje się przez wyznaczenie osi przewodu lub szerokości pasa zajętego przez przewód. Pomiary sytuacyjne elementów naziemnych sieci uzbrojenia terenu (I grupa dokładnościowa) powinno wykonywać się z dokładnością do 0,1 m. Natomiast przewodów podziemnych (II grupa dokładnościowa) powinno wykonywać się z dokładnością do 0,3 m. Rzędne wysokości niwelety dna przewodów kanalizacyjnych oraz przewodów rurowych i naziemnych elementów przewodów podziemnych /armatury/ należy określać z dokładnością ±0,01 m. Rzędne wysokości przewodów kablowych z dokładnością ±0,1 m. W obu przypadkach można stosować niwelację geometryczną i trygonometryczną pod warunkiem spełnienia oczekiwanych dokładności.
66 POMIAR INWENTARYZACYJNY ORAZ TYCZENIE SIECI UZBROJENIA W czasie realizacji projektu lub bezpośrednio po zrealizowaniu całości lub części inwestycji sprawdzana jest w terenie zgodność ułożenia przestrzennego urządzeń podziemnych uzbrojenia. Przy różnicach w ułożeniu przewodu pomiędzy projektem urządzenia, a jego realizacją w terenie nie przekraczających wielkości 0.3 m stwierdza się, że przewód ułożony został zgodnie z projektem. Wielkość dopuszczalnych odchyłek w posadowieniu pionowym urządzeń należy ustalić każdorazowo w porozumieniu z zamawiającym.
67 GEODEZYJNA INWENTARYZACJA UZBROJENIA TERENU Geodezyjna inwentaryzacja uzbrojenia terenu jest to zespół czynności technicznych, na które składają się: wykrycie i zlokalizowanie zasypanych przewodów uzbrojenia podziemnego, pomiary geodezyjne urządzeń w terenie, opracowanie wyników pomiarów i dokumentacji geodezyjnej, wprowadzenie wyników inwentaryzacji na mapę zasadniczą oraz na mapę przeglądową uzbrojenia terenu. W wyniku geodezyjnej inwentaryzacji uzbrojenia terenu otrzymuje się: 1. informacje dotyczące położenia przestrzennego urządzeń podziemnych i ich elementów naziemnych, pozwalające określić współrzędne x, y oraz rzędną wysokości charakterystycznych punktów uzbrojenia, 2. informacje oraz niektóre parametry techniczne służące do bezkolizyjnego ustalania szczegółowej lokalizacji uzbrojenia terenu.
68 METODY POMIARU INWENTARYZACYJNEGO UZBROJENIA TERENU Ze względu na warunki związane z możliwością dostępu do elementów uzbrojenia terenu, pomiar inwentaryzacyjny może być wykonany dwoma sposobami: bezpośrednim - stosowanym w odniesieniu do naziemnego i podziemnego uzbrojenia terenu, po ułożeniu przewodów, a przed ich zasypaniem (tzw. inwentaryzacja powykonawcza) lub w odkrywkach terenowych, pośrednim - stosowanym w odniesieniu do przewodów podziemnych zasypanych (zakrytych) z wykorzystaniem odpowiedniej aparatury elektronicznej.
69 WYZNACZANIE POŁOŻENIA PRZEWODÓW PODZIEMNYCH WYKRYWACZAMI ELEKTRONICZNYMI Zasada działania wykrywaczy wynika z prawa indukcji elektromagnetycznej i polega na wykrywaniu zmiennego pola elektromagnetycznego sztucznie wytworzonego wokół poszukiwanego przewodu będącego dobrym przewodnikiem prądu elektrycznego. Prąd zmienny w wykrywanym przewodzie może być wzbudzany dwiema metodami: indukcyjną i galwaniczną.
70 WYZNACZANIE POŁOŻENIA PRZEWODÓW PODZIEMNYCH WYKRYWACZAMI ELEKTRONICZNYMI Ze względu na źródło pochodzenia odbieranego sygnału, tryby pracy lokalizatorów możemy podzielić na: pasywne, aktywne. LOKALIZATORY PASYWNE Lokalizatory pasywne to takie, które do pracy nie wymagają zewnętrznego generatora, a lokalizację opierają na sygnałach indukowanych w przewodach lub rurach samoistnie, na skutek przepływającego w nich prądu zmiennego lub działania fal radiowych różnych częstotliwości. Sygnał ten jest odbierany przez odbiornik lokalizatora i odzwierciedlany w sposób akustyczny (sygnał dźwiękowy) lub wizualny (wyświetlacz). Ze względu na rodzaj odbieranych sygnałów pasywnych, tryby pracy lokalizatorów możemy podzielić na: tryb POWER, tryb RADIO.
71 LOKALIZATORY PASYWNE tryb POWER Czynne linie energetyczne dzięki przepływającemu w nich prądowi o przemiennym natężeniu emitują falę o częstotliwości 50Hz. Fala ta może być emitowana na przebiegających w pobliżu nieczynnych kablach lub metalowych rurociągach, a następnie jest odbierana przez odbiornik lokalizatora.
72 LOKALIZATORY PASYWNE tryb RADIO Nadajniki radiowe, stacje telefonii komórkowej, itp. emitują fale o częstotliwościach "radiowych". Fale te, indukują na podziemnych kablach i rurociągach falę o odpowiadającej im częstotliwości. Podobnie jak w trybie POWER jest ona odbierana przez lokalizator. Praca w trybie RADIO jest możliwa tam, gdzie oddziaływanie fal radiowych jest dostatecznie silne.
73 LOKALIZATORY AKTYWNE Lokalizatory aktywne to takie, które do lokalizacji trasy korzystają z sygnału emitowanego przez będący w zestawie lokalizacyjnym zewnętrzny generator. Generator wytwarza pole elektromagnetyczne, które indukuje sygnał w przewodach lub rurach. Sygnał ten jest odbierany przez odbiornik lokalizatora i odzwierciedlany w sposób akustyczny (sygnał dźwiękowy) i /lub/ wizualny (wyświetlacz). Metodą aktywną jest bardziej precyzyjne i łatwiejsze niż metody pasywna. Ze względu na sposób podawania sygnału, metody pracy lokalizatorów aktywnych możemy podzielić na: indukcyjną, galwaniczną (bezpośrednią), cęgową.
74 LOKALIZATORY AKTYWNE metoda indukcyjna Metoda indukcyjna jest wygodnym i szybkim sposobem podania sygnału z generatora sygnałowego na badaną linię szczególnie w tych przypadkach, gdy niemożliwe jest zastosowanie bezpośredniego podłączenia. Polega ona na umieszczeniu włączonego generatora nad lokalizowanym ciągiem. Zaletą tej metody jest brak konieczności bezpośredniego dostępu do lokalizowanej linii lub ciągu.
75 WYZNACZANIE TRASY PRZEWODU METODA INDUKCYJNĄ
76 ZASADA OKREŚLANIA GŁĘBOKOŚCI UŁOŻENIA PRZEWODU wykres natężenia sygnału kolejne położenie anteny nadajnika Dla α=45 o h = m + m 2 a a 1 h = A B i i + 2 A C i i
77 LOKALIZATORY AKTYWNE metoda galwaniczna Najlepszą metodą podania sygnału z generatora jest bezpośrednie (galwaniczne) podłączenie go do lokalizowanej linii. W tym przypadku musimy mieć do niej bezpośredni dostęp. Linia nie może znajdować się pod napięciem. Podłączenie galwaniczne umożliwia selektywne podanie sygnału do jednej linii i ograniczenie jego oddziaływania na linie sąsiednie.
78 LOKALIZATORY AKTYWNE metoda cęgowa Połączenie cęgowe umożliwia podanie sygnału lokalizacyjnego do kabla bez przerywania jego obwodu np. do linii znajdującej się pod napięciem. Jedynym warunkiem jest bezpośredni dostęp do linii.
79 LOKALIZACJA RUR NIEMETALOWYCH
80 POPULARNE LOKALIZATORY GEOPILOT S
81 POPULARNE LOKALIZATORY LOKALIZATOR FIRMY LEICA
82 POPULARNE LOKALIZATORY LOKALIZATOR FIRMY SEBA
83 LITERATURA Geodezja inżynieryjno-przemysłowa cz. III, J. Gocał, Kraków 2010 Ustawa z dn. 17 maja 1989 r. prawo geodezyjne i kartograficzne Ustawa z dn. 7 lipca 1994 r. prawo budowlane Rozporządzenie MSWiA z dnia 9 listopada 2011 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowywania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego Rozporządzenie MGPiB z dnia 21 lutego 1995 r. w sprawie rodzaju i zakresu opracowań geodezyjnokartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie Rozporządzenie MRRiB z dnia 2 kwietnia 2001 r. w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu oraz zespołów uzgadniania dokumentacji projektowej Rozporządzenie MI z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Rozporządzenie MAiC z dnia 12 lutego 2013 r. w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej Instrukcja G-7 Wytyczne techniczne G
