1 System znakowania zwierząt p-chip. UNO UNO. Standardowe rozwiązania dla Twojej zwierzętarni.

2 Działanie i zalety P-Chip jest częścią zintegrowanego systemu identyfikacji myszy i innych małych zwierząt laboratoryjnych wykorzystywanych w badaniach. Pozwala badaczom rejestrować dane zwierząt w znacznie bardziej efektywny i tańszy sposób, niż było to możliwe do tej pory. Można go wykorzystać do badań m.in. zachowań mrówek, diagnoz chorób genetycznych, wzrostu komórek, a przede wszystkim u zwierząt, którym wykonuje się rezonans magentyczny, SPECT czy tomografię komputerową CT. Dzięki zminimalizowaniu chipa do wielkości umożliwiającej iniekcję igłą gauge, transpondery wszczepia się także oseskom. Brak baterii w p-chip powoduje, że jeden transponder wykorzystuje się przez całe życie zwierzęcia. Umieszczany w ogonie; łatwo można odczytać jego dane przez ergonomiczny czytnik w kształcie długopisu. Metoda rejestracji p-chip opiera się na mechanizmie aktywacji p-chip światłem lasera pochodzącego z czytnika, kiedy numer seryjny pojedynczego p-chip jest transferowany do czytnika, a dalej do oprogramowania, w którym wpisuje się dane zwierzęcia. System zawiera: Transpondery p-chips, umieszczone w igłach do iniekcji Iniektor Czytnik p-chips z komputerem i oprogramowaniem MouseTrack Iniekcja P-chipy są wstrzykiwane podskórnie do ogona. Każdy p-chip jest umieszczony w igle, którą wystarczy włożyć na iniektor i wszczepić transponder. Cały zestaw jest sterylny, także gotowy do użycia zaraz po dostawie. P-chip można odczytać zaraz po implantacji i od razu zarejestrować ID zwierzęcia w oprogramowaniu MouseTrack.

3 Czytnik ID Lekki, mały i wygodny w trzymaniu czytnik w kształcie długopisu sczytuje numer identyfikacyjny z pojedycznego p-chip. Podłączony do komputera za pomocą USB, oprócz transferu danych, pobiera również z niego zasilanie. Czytnik można trzymać w dłoni lub ustawić na stojaku. Odczyt numeru ID zwierzęcia następuje, gdy p-chip znajdzie się w linii światła lasera emitowanego przez czytnik zawierający laser emitujący od 5 do 90 mw mocy optycznej w zakresie 658 nm. Urządzenie zawiera: Mikrokontroler USB 2.0 FPGA (bezpośrednio programowalna macierz bramek) Regulacja zasilania Dioda laserowa Programowalny sterownik lasera Moduł optyczny ostrości Cewka powietrzna odbiornika częstotliwości radiowej (RF) Właściwości czytnika ID w tym cewki, wymiary obudowy i specyfikacje ścieżki optycznej zostały starannie zoptymalizowane (patrz Dane techniczne).czytnik, umieszczony nad p-chip, aktywuje go, określa identyfikator z sygnałami RF i transferuje do komputera go za pośrednictwem oprogramowania MouseTrack. Odczyt czasu jest praktycznie natychmiastowy, co skutkuje minimalnym czasie obsługi zwierzęcia. Warunki prawidłowego odczytu z p-chip jest umiejscowienie czytnika blisko p-chip, ok. 4mm, w zakresie światła lasera. P-chip nie może być przysłonięty żadnym materiałem, ponieważ zakłóci to przepływ światła lasera. Komputer i oprogramowanie MouseTrack jest oprogramowaniem pracującym w systemie Windows, zainstalowanym na dostarczanym komputerze. Odczytuje wszystkie numery seryjne p-chip zaimplantowane w zwierzętach i zarządza danymi przypisanymi do wszystkich osobników. W celu dostosowania bazy danych do wielu różnych możliwych procedur badawczych, możliwe są różne modyfikacje wbudowane w oprogramowanie. Ponadto, oprogramowanie MouseTrack może zostać

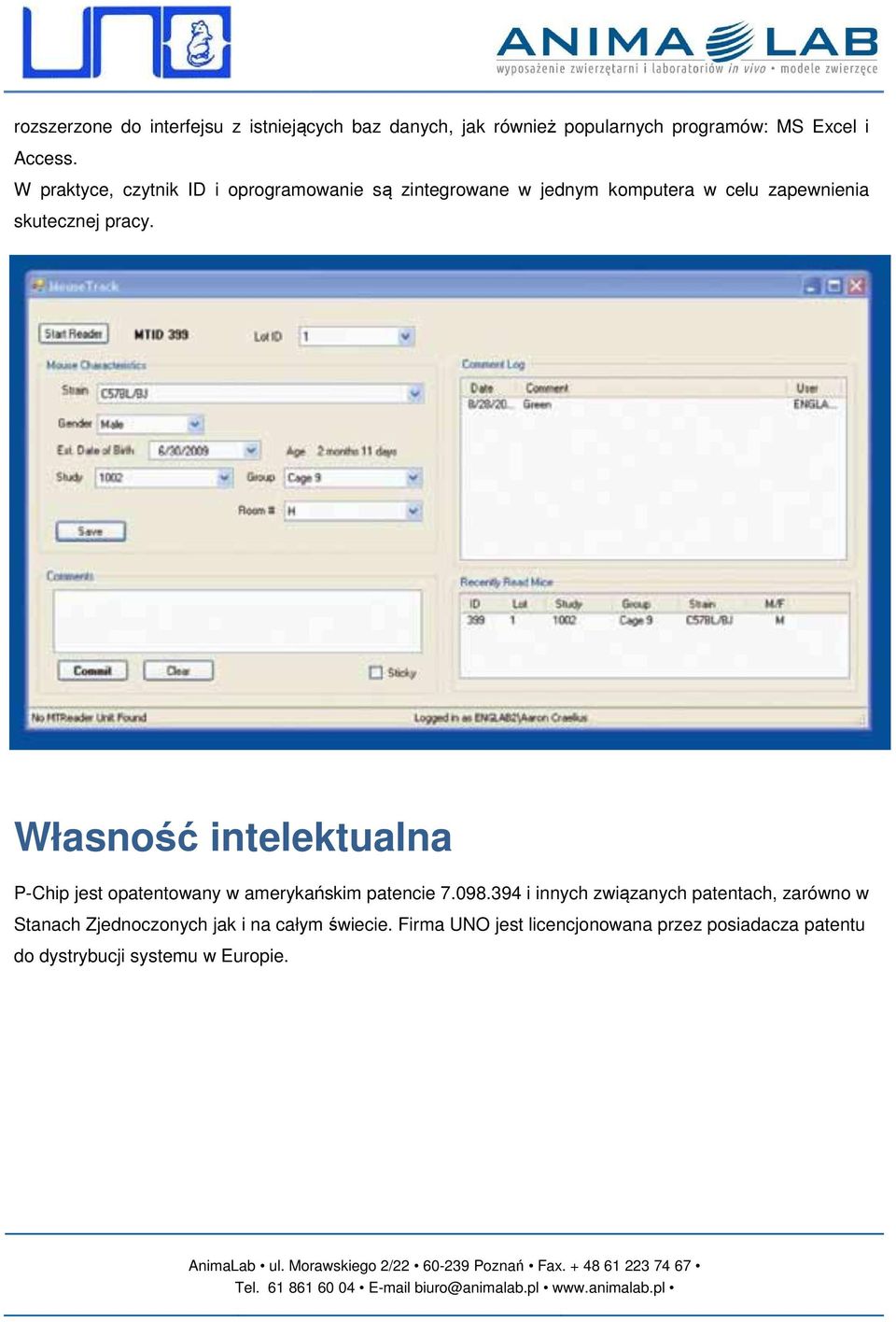

4 rozszerzone do interfejsu z istniejących baz danych, jak również popularnych programów: MS Excel i Access. W praktyce, czytnik ID i oprogramowanie są zintegrowane w jednym komputera w celu zapewnienia skutecznej pracy. Własność intelektualna P-Chip jest opatentowany w amerykańskim patencie i innych związanych patentach, zarówno w Stanach Zjednoczonych jak i na całym świecie. Firma UNO jest licencjonowana przez posiadacza patentu do dystrybucji systemu w Europie.

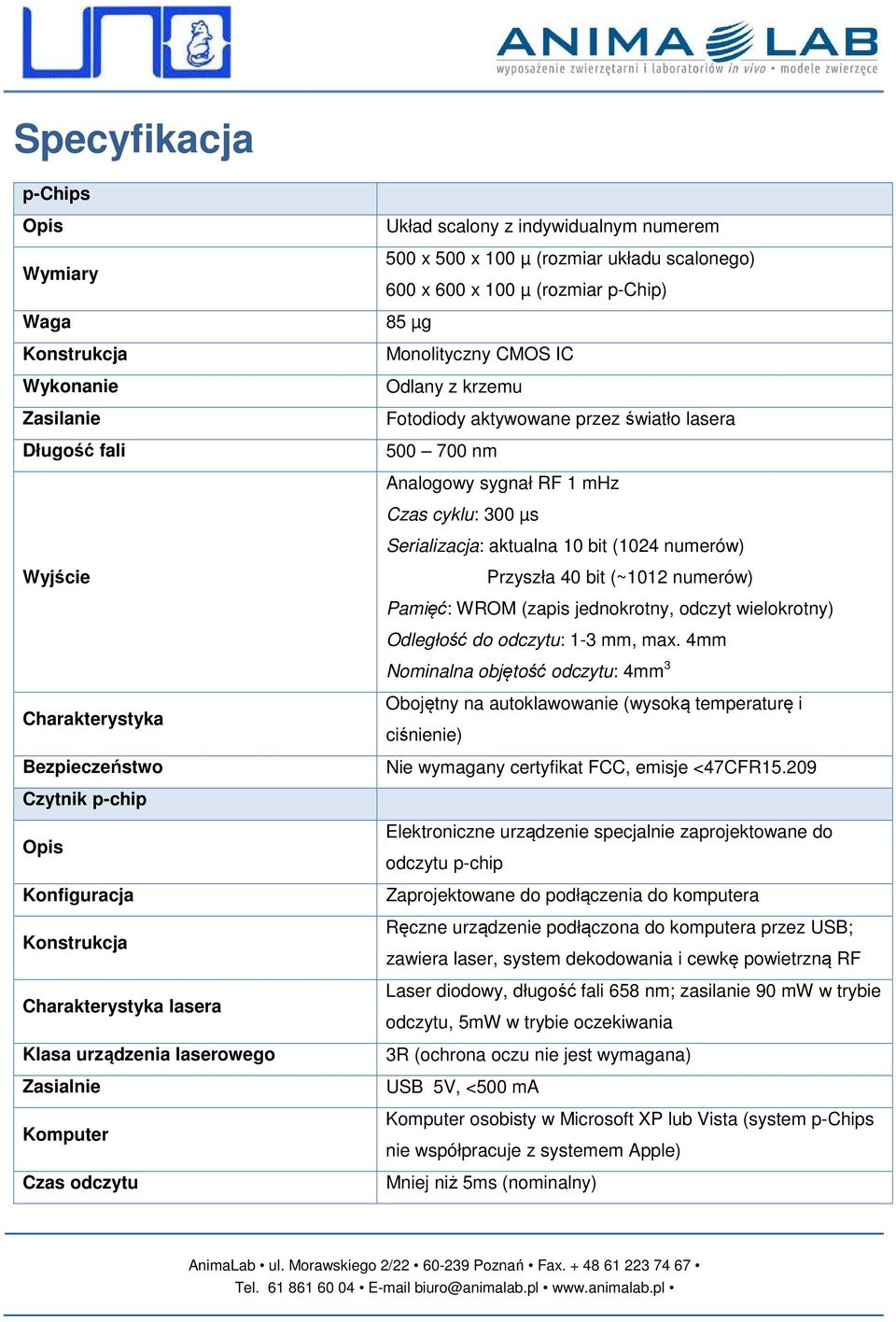

5 Specyfikacja p-chips Opis Wymiary Układ scalony z indywidualnym numerem 500 x 500 x 100 µ (rozmiar układu scalonego) 600 x 600 x 100 µ (rozmiar p-chip) Waga 85 µg Konstrukcja Wykonanie Zasilanie Długość fali Monolityczny CMOS IC Odlany z krzemu Fotodiody aktywowane przez światło lasera nm Analogowy sygnał RF 1 mhz Czas cyklu: 300 µs Serializacja: aktualna 10 bit (1024 numerów) Wyjście Przyszła 40 bit (~1012 numerów) Pamięć: WROM (zapis jednokrotny, odczyt wielokrotny) Odległość do odczytu: 1-3 mm, max. 4mm Nominalna objętość odczytu: 4mm 3 Charakterystyka Bezpieczeństwo Obojętny na autoklawowanie (wysoką temperaturę i ciśnienie) Nie wymagany certyfikat FCC, emisje <47CFR Czytnik p-chip Opis Konfiguracja Konstrukcja Charakterystyka lasera Klasa urządzenia laserowego Zasialnie Komputer Czas odczytu Elektroniczne urządzenie specjalnie zaprojektowane do odczytu p-chip Zaprojektowane do podłączenia do komputera Ręczne urządzenie podłączona do komputera przez USB; zawiera laser, system dekodowania i cewkę powietrzną RF Laser diodowy, długość fali 658 nm; zasilanie 90 mw w trybie odczytu, 5mW w trybie oczekiwania 3R (ochrona oczu nie jest wymagana) USB 5V, <500 ma Komputer osobisty w Microsoft XP lub Vista (system p-chips nie współpracuje z systemem Apple) Mniej niż 5ms (nominalny)

6 Mniej niż 15 s (razem z uchwyceniem myszy) Prezentacja danych Wymiary Waga Transfer numeru p-chip do MS Exel lub bazy danych 175 mm x 28 mm x 28 mm 130 g Oprogramowanie MouseTrack Wymagania systemowe Baza danych Pola w oknie programu Microsoft Windows 2000, XP lub Vista z.net Framework 2.0. MS SQL Compact edition ID p-chip, stadium, grupa, szczep, płeć, data urodzenia, numer pokoju hodowlanego Znacznik czasu odczytu dla każdego p-chip. Główne zalety Wejście czytnika ID. Możliwość eksportu danych do różnych formatów. wyłączny przedstawiciel handlowy w Polsce TSE Systems badania behawioralne, metaboliczne i inhalacyjne zwierząt laboratoryjnych Danish Myo Technology farmakologiczne badania izolowanych tkanek Instech Solomon sondy dożołądkowe, kaniule, porty dostawcze, pobór próbek krwi Allentown Inc. systemy hodowli zwierząt laboratoryjnych, regały indywidualnie wentylowane UNO klatki konwencjonalne, klatki metaboliczne, systemy do anestezji i eutanazji, znakowanie Class Biologically Clean izolatory, komory dekontaminacyjne, pomieszczenia czyste Charles River Laboratories modele zwierząt laboratoryjnych The Jackson Laboratory modele myszy laboratoryjnych Altromin pasze standardowe i specjalistyczne, ściółki z drzew iglastych Abedd ściółki z drewna osikowego
