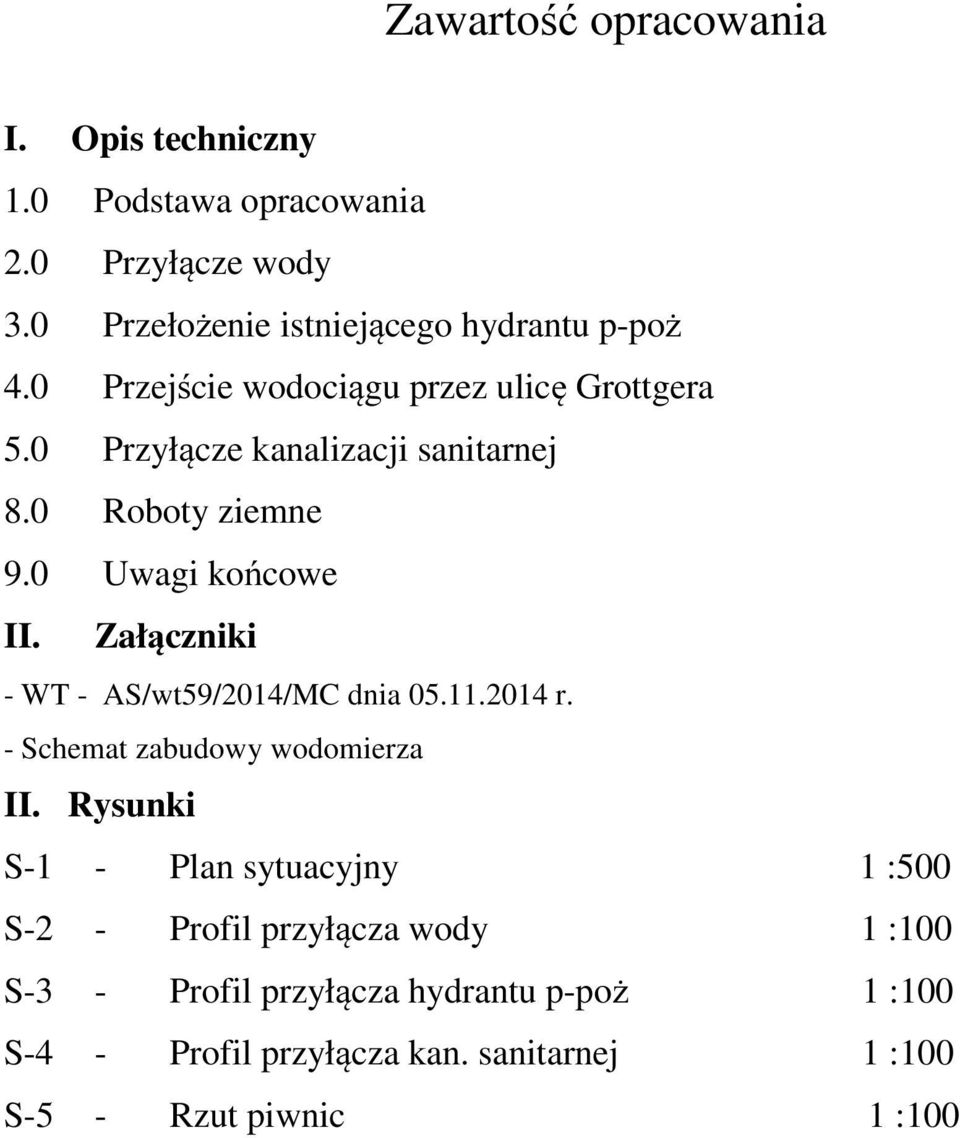

1 Zawartość opracowania I. Opis techniczny 1.0 Podstawa opracowania 2.0 Przyłącze wody 3.0 Przełożenie istniejącego hydrantu p-poż 4.0 Przejście wodociągu przez ulicę Grottgera 5.0 Przyłącze kanalizacji sanitarnej 8.0 Roboty ziemne 9.0 Uwagi końcowe II. Załączniki - WT - AS/wt59/2014/MC dnia r. - Schemat zabudowy wodomierza II. Rysunki S-1 - Plan sytuacyjny 1 :500 S-2 - Profil przyłącza wody 1 :100 S-3 - Profil przyłącza hydrantu p-poż 1 :100 S-4 - Profil przyłącza kan. sanitarnej 1 :100 S-5 - Rzut piwnic 1 :100

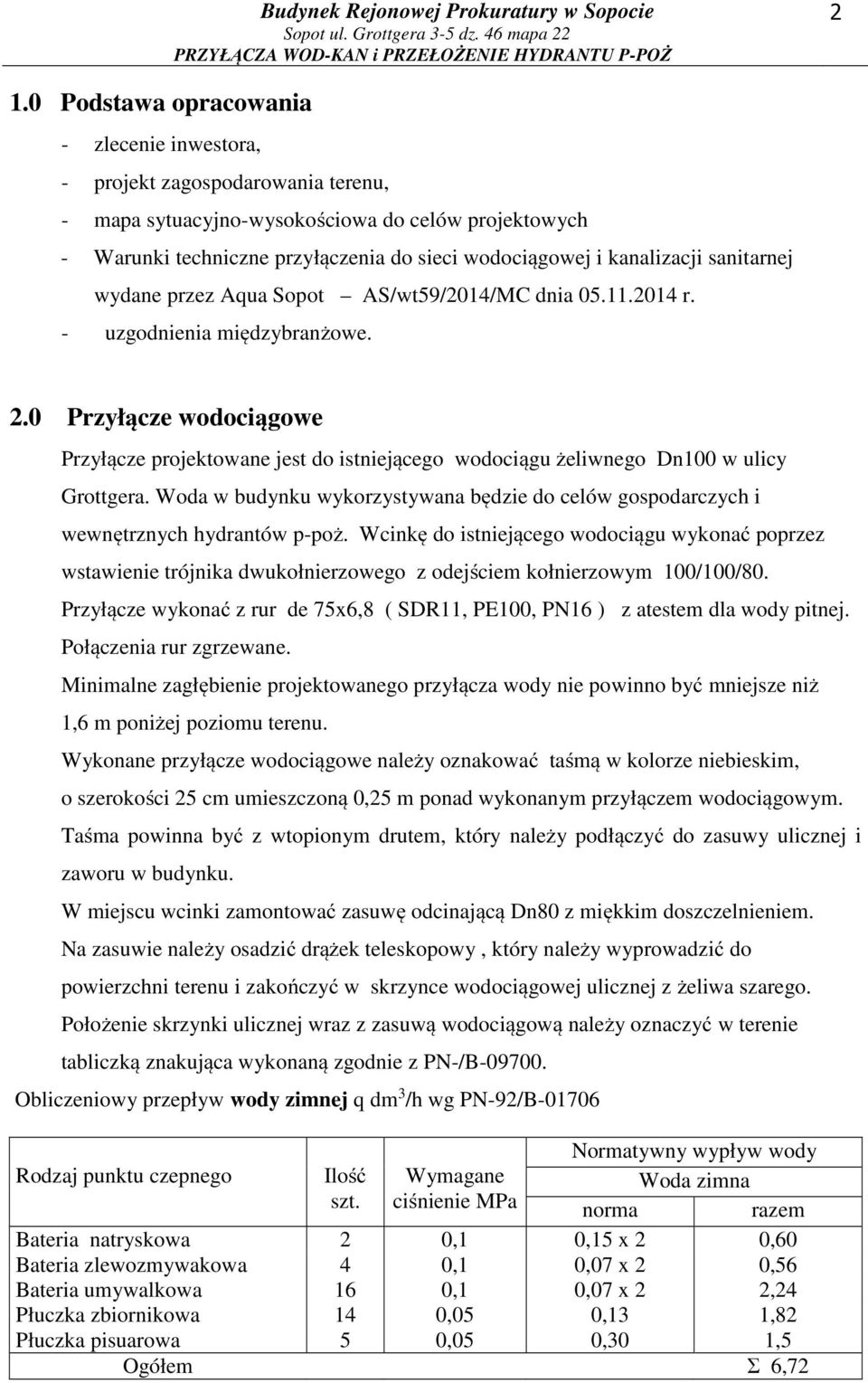

2 2 1.0 Podstawa opracowania - zlecenie inwestora, - projekt zagospodarowania terenu, - mapa sytuacyjno-wysokościowa do celów projektowych - Warunki techniczne przyłączenia do sieci wodociągowej i kanalizacji sanitarnej wydane przez Aqua Sopot AS/wt59/2014/MC dnia r. - uzgodnienia międzybranżowe. 2.0 Przyłącze wodociągowe Przyłącze projektowane jest do istniejącego wodociągu żeliwnego Dn100 w ulicy Grottgera. Woda w budynku wykorzystywana będzie do celów gospodarczych i wewnętrznych hydrantów p-poż. Wcinkę do istniejącego wodociągu wykonać poprzez wstawienie trójnika dwukołnierzowego z odejściem kołnierzowym 100/100/80. Przyłącze wykonać z rur de 75x6,8 ( SDR11, PE100, PN16 ) z atestem dla wody pitnej. Połączenia rur zgrzewane. Minimalne zagłębienie projektowanego przyłącza wody nie powinno być mniejsze niż 1,6 m poniżej poziomu terenu. Wykonane przyłącze wodociągowe należy oznakować taśmą w kolorze niebieskim, o szerokości 25 cm umieszczoną 0,25 m ponad wykonanym przyłączem wodociągowym. Taśma powinna być z wtopionym drutem, który należy podłączyć do zasuwy ulicznej i zaworu w budynku. W miejscu wcinki zamontować zasuwę odcinającą Dn80 z miękkim doszczelnieniem. Na zasuwie należy osadzić drążek teleskopowy, który należy wyprowadzić do powierzchni terenu i zakończyć w skrzynce wodociągowej ulicznej z żeliwa szarego. Położenie skrzynki ulicznej wraz z zasuwą wodociągową należy oznaczyć w terenie tabliczką znakująca wykonaną zgodnie z PN-/B Obliczeniowy przepływ wody zimnej q dm 3 /h wg PN-92/B Normatywny wypływ wody Rodzaj punktu czepnego Ilość Wymagane Woda zimna szt. ciśnienie MPa norma razem Bateria natryskowa 2 0,1 0,15 x 2 0,60 Bateria zlewozmywakowa 4 0,1 0,07 x 2 0,56 Bateria umywalkowa 16 0,1 0,07 x 2 2,24 Płuczka zbiornikowa 14 0,05 0,13 1,82 Płuczka pisuarowa 5 0,05 0,30 1,5 Ogółem Σ 6,72

3 3 qob = 0,698 (Σ qn) 0,5 0,12 [dcm 3 /s] qob = 0,698 (6,72) 0,5 0,12 = 1,69 dm 3 /s Zapotrzebowanie wody do celów p-poż przy jednoczesności pracy dwóch hydrantów Dn25. qw p-poż = 2 1,0l/s + 0,15 1,69l/s = 2,25 l/s = 8,1 m 3 /h Wymagana minimalna średnica przyłącza - Dn = 65, Dobór wodomierza: Wymagana przepustowość: qw = 2,25 l/s = 8,1 m 3 /h, w = 0,61 m/s q max q 2 qmax 2 qw = 2 2,25 = 4,50 l/s = 16,2 m 3 /h Dobrano wodomierz : - typ JS6 - nominalny strumień objętości - 6 m3/h - średnica nominalna - DN 32 - max strumień objętości - 10 m3/h - min strumień objętości - 0,02 m3/h - długość L mm - masa - 2,6 kg - straty ciśnienia dla qw = 8,1 m3/h, h = 40kPa = 0,04 Mpa Pomiar wody zlokalizowano w przedmiotowym budynku w pomieszczeniu przyłącza wody. Przed wodomierzem ( od strony przyłącza ) zamontować zawór Dn65 a od strony instalacji, zawór Dn65, zawór zwrotny antyskażeniowy Dn65 klasy EA i zawór Dn65. Próby ciśnieniowe wykonać zgodnie z Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych. Prace montażowe należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru sieci wodociągowych COBRIT INSTAL Zeszyt 3.

4 4 Zestawienie elementów przyłącza wody Poz. Ilość Wyszczególnienie Charakterystyka Typ Producent Wcinka 100/100/80 T Akwa 1 1 Trójnik dwukołnierzowy z odejściem kołnierzowym 100/100/80 T Akwa 2 1 Zasuwa żeliwna kołnierzowa z budową DN 80 z miękkim doszczelnieniem Akwa 3 1 Zwężka żel. kołn. Dn80/Dn65 Hawle 4 1 Króciec PE kołnierzowy 75PE/ Dn65 PE Złącze rurowo-kołnierzowe Dn100 Akwa 6 1 Betonowy blok oporowy Zestaw wodomierzowy 1 1 Wodomierz skrzydełkowy Qnom = 6 m 3 /h JS-6 Powogaz Qmax = 12 m 3 /h Dn32, L=260mm 2 1 Zawór antyskażeniowy DN 65 EA Jafar 3 3 Zasuwa kołnierzowa DN 65 Akwa 4 2 Zwężka żel. kołn. Dn65/Dn50 L=200 FFR 5 1 Prostka żeliwna DN 50 FF L = Króciec PE kołnierzowy 75PE/ Dn65 PE Przejście szczelne 75PE PE100 Hawle Hawle 3.0 Przełożenie istniejącego hydrantu p-poż W związku z projektowanym wjazdem na teren posesji, nastąpiła kolizja z istniejącym hydrantem p-poż Dn 80. W związku z powyższym projektuje się przeniesienie tego hydrantu w miejsce nie kolizyjne. Dla nowej lokalizacji należy wykonać nowe przyłącze z wcinką do istniejącego wodociągu żeliwnego Dn 100 w ulicy Grottgera. Wcinkę do istniejącego wodociągu wykonać poprzez wstawienie trójnika dwukołnierzowego z odejściem kołnierzowym 100/100/80. Przyłącze wykonać z rur ciśnieniowych z żeliwa sferoidalnego Dn80, PN16. Minimalne zagłębienie projektowanego przyłącza wody nie powinno być mniejsze niż 1,6 m poniżej poziomu terenu. Wykonane przyłącze wodociągowe należy oznakować taśmą w kolorze niebieskim, o szerokości 25 cm umieszczoną 0,25 m ponad wykonanym przyłączem wodociągowym.

5 5 Taśma powinna być z wtopionym drutem, który należy podłączyć do zasuwy ulicznej i zaworu w budynku. W miejscu wcinki zamontować zasuwę odcinającą Dn80 z miękkim doszczelnieniem. Na zasuwie należy osadzić drążek teleskopowy, który należy wyprowadzić do powierzchni terenu i zakończyć w skrzynce wodociągowej ulicznej z żeliwa szarego. Położenie skrzynki ulicznej wraz z zasuwą wodociągową należy oznaczyć w terenie tabliczką znakująca wykonaną zgodnie z PN-/B Przyłącze zdemontowanego hydrantu należy zlikwidować poprzez szczelne odcięcie w miejscu przyłączenia do wodociągu miejskiego. Zestawienie elementów przyłącza hydrantowego Poz. Ilość Wyszczególnienie Charakterystyka Typ Producent 1 1 Trójnik dwukołnierzowy z 100/100/80 T Akwa odejściem kołnierzowym 2 1 Zasuwa żeliwna kołnierzowa Dn 80 z Akwa z budową miękkim doszczelnieniem 3 1 Króciec jedno kołnierzowy Dn80 żel. F 4 2 Złącze rurowo-kołnierzowe Dn100 Akwa 5 1 Rura ciśnieniowa z żeliwa Dn80, PN16 STD Saint- sferoidalnego kielichowa 6 1 Kształtka ciśnieniowa z żeliwa sferoidalnego kielichowo-kołnierzowa Gobajn Dn80, PN16 STD Saint- Gobajn 7 1 Kolano stopowe żeliwne Dn80, PN16 N Hydrant stojący Dn80 Dn Betonowy blok oporowy 4.0 Przejście wodociągu przez ulicę Grottgera Przejście wodociągu pod jezdnią ulicy Grottgera wykonać metodą bezwykopową tj. przeciskiem kontrolowanym. Wykop otwarty wykonać w miejscach wcinek do wodociągu miejskiego. Po wykonanych robotach nawierzchnię jezdni doprowadzić do stanu pierwotnego. 5.0 Przyłącze kanalizacji sanitarnej Odprowadzenie ścieków sanitarnych projektuje się do miejskiej kanalizacji sanitarnej, która znajduje się na terenie przedmiotowej posesji. W związku z kolizją istniejącej kanalizacji sanitarnej z projektowanym budynkiem prokuratury, pracownia projektowa bigb Baltica opracowała projekt przekładki kolidującego odcinka.

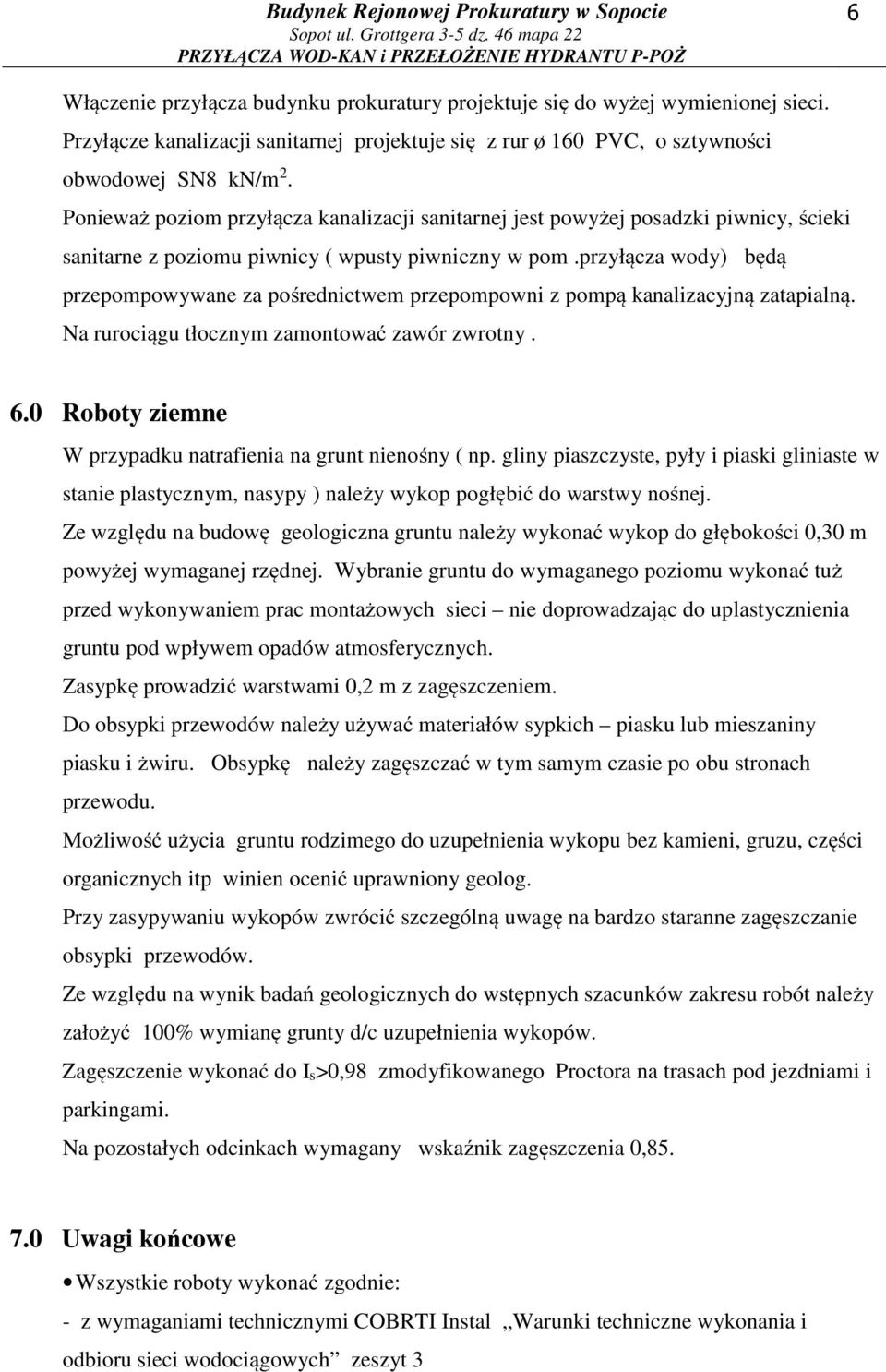

6 6 Włączenie przyłącza budynku prokuratury projektuje się do wyżej wymienionej sieci. Przyłącze kanalizacji sanitarnej projektuje się z rur ø 160 PVC, o sztywności obwodowej SN8 kn/m 2. Ponieważ poziom przyłącza kanalizacji sanitarnej jest powyżej posadzki piwnicy, ścieki sanitarne z poziomu piwnicy ( wpusty piwniczny w pom.przyłącza wody) będą przepompowywane za pośrednictwem przepompowni z pompą kanalizacyjną zatapialną. Na rurociągu tłocznym zamontować zawór zwrotny. 6.0 Roboty ziemne W przypadku natrafienia na grunt nienośny ( np. gliny piaszczyste, pyły i piaski gliniaste w stanie plastycznym, nasypy ) należy wykop pogłębić do warstwy nośnej. Ze względu na budowę geologiczna gruntu należy wykonać wykop do głębokości 0,30 m powyżej wymaganej rzędnej. Wybranie gruntu do wymaganego poziomu wykonać tuż przed wykonywaniem prac montażowych sieci nie doprowadzając do uplastycznienia gruntu pod wpływem opadów atmosferycznych. Zasypkę prowadzić warstwami 0,2 m z zagęszczeniem. Do obsypki przewodów należy używać materiałów sypkich piasku lub mieszaniny piasku i żwiru. Obsypkę należy zagęszczać w tym samym czasie po obu stronach przewodu. Możliwość użycia gruntu rodzimego do uzupełnienia wykopu bez kamieni, gruzu, części organicznych itp winien ocenić uprawniony geolog. Przy zasypywaniu wykopów zwrócić szczególną uwagę na bardzo staranne zagęszczanie obsypki przewodów. Ze względu na wynik badań geologicznych do wstępnych szacunków zakresu robót należy założyć 100% wymianę grunty d/c uzupełnienia wykopów. Zagęszczenie wykonać do Is>0,98 zmodyfikowanego Proctora na trasach pod jezdniami i parkingami. Na pozostałych odcinkach wymagany wskaźnik zagęszczenia 0, Uwagi końcowe Wszystkie roboty wykonać zgodnie: - z wymaganiami technicznymi COBRTI Instal Warunki techniczne wykonania i odbioru sieci wodociągowych zeszyt 3

7 7 - z wymaganiami technicznymi COBRTI Instal 2003 Warunki techniczne wykonania i odbioru sieci kanalizacyjnych zeszyt 9 Montaż rur z tworzyw sztucznych prowadzić zgodnie z warunkami montażu podanymi przez producenta rur. Montaż może prowadzić tylko brygada posiadająca udokumentowane przez producenta rur przeszkolenie w zakresie zasad montażu. Obowiązkiem wykonawców instalacji jest dostarczenie wymaganych, aktualnych atestów i dopuszczeń, oraz certyfikatów wszystkich zastosowanych materiałów i urządzeń. Wszystkie urządzenia muszą posiadać ( być oznaczone ) znak bezpieczeństwa. W przypadku urządzeń, które nie podlegają obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem, wykonawca jest zobowiązany dostarczyć odpowiednią deklarację dostawcy, mówiącą o zgodności tych wyrobów z normami wprowadzonymi do obowiązkowego stosowania oraz wymaganiami określonymi właściwymi przepisami. Przestrzegać przepisów prawnych: - Rozporządzenie Ministra Infrastruktury z r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Dz.U.47/ Rozporządzenie Ministra Infrastruktury z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U. 75 poz.690 wraz z późniejszymi zmianami - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dn r., w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Dz.U.129/97 - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn r., w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Dz.U. 80 z /2006 poz Rozporządzenie Ministra Gospodarki z dn r., w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych Dz.U. 80/99. - Ustawa z dnia 7 lipca 1994r. Prawo Budowlane. Dz. U. z 2003r, Nr207, poz wraz z późniejszymi zmianami. - oraz wszystkich pozostałych aktualnych przepisów prawnych obowiązujących w czasie prowadzenia robót. Opracował: mgr inż. Adam Bujak
