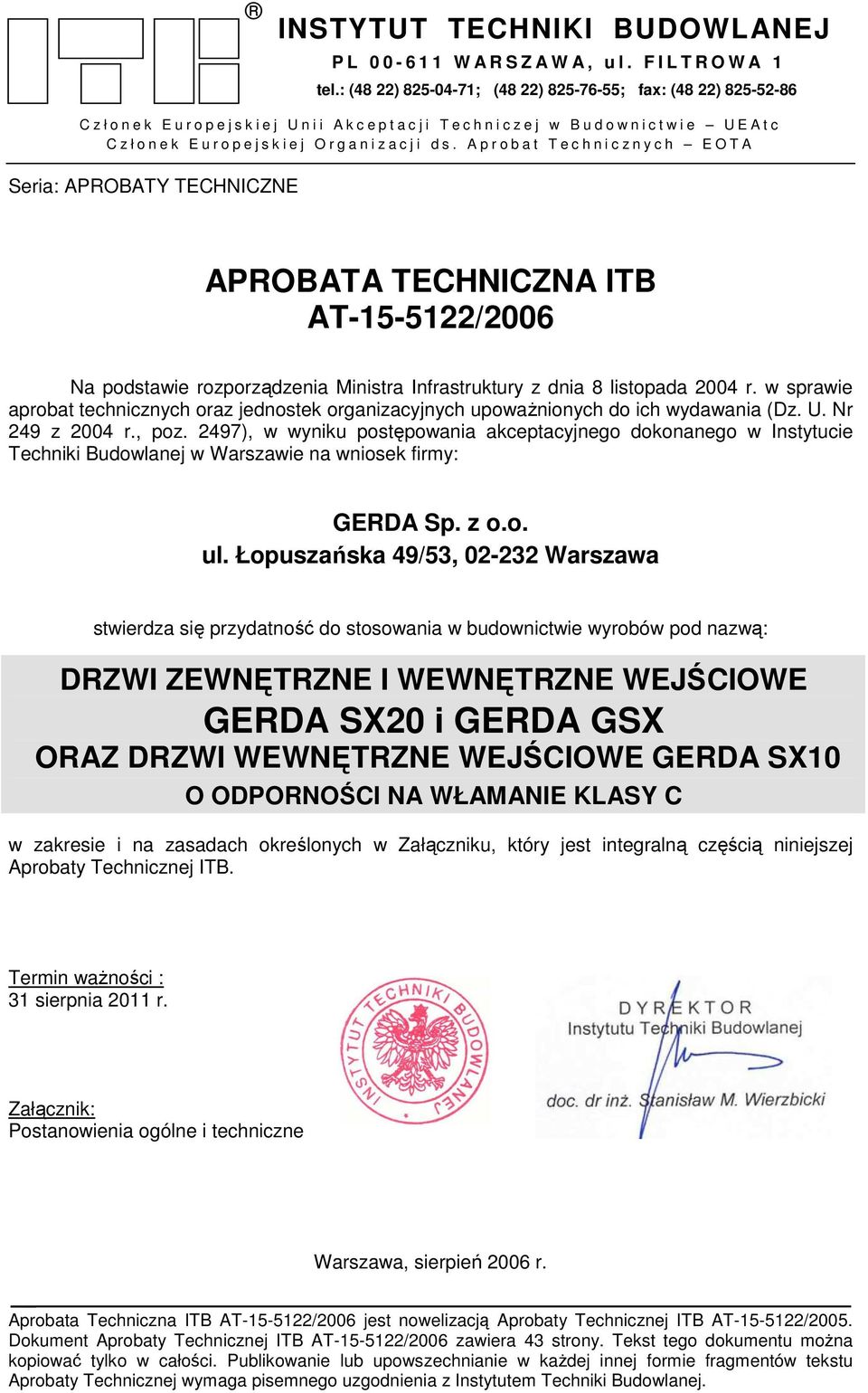

1 INSTYTUT TECHNIKI BUDOWLANEJ P L W A R S Z A W A, u l. F I L T R O W A 1 tel.: (48 22) ; (48 22) ; fax: (48 22) C z ł o n e k E u r o p e j s k i e j U n i i A k c e p t a c j i T e c h n i c z e j w B u d o w n i c t w i e U E A t c C z ł o n e k E u r o p e j s k i e j O r g a n i z a c j i d s. A p r o b a t T e c h n i c z n y c h E O T A Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2006 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upowaŝnionych do ich wydawania (Dz. U. Nr 249 z 2004 r., poz. 2497), w wyniku postępowania akceptacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: GERDA Sp. z o.o. ul. Łopuszańska 49/53, Warszawa stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: DRZWI ZEWNĘTRZNE I WEWNĘTRZNE WEJŚCIOWE GERDA SX20 i GERDA GSX ORAZ DRZWI WEWNĘTRZNE WEJŚCIOWE GERDA SX10 O ODPORNOŚCI NA WŁAMANIE KLASY C w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin waŝności : 31 sierpnia 2011 r. Załącznik: Postanowienia ogólne i techniczne Warszawa, sierpień 2006 r. Aprobata Techniczna ITB AT /2006 jest nowelizacją Aprobaty Technicznej ITB AT /2005. Dokument Aprobaty Technicznej ITB AT /2006 zawiera 43 strony. Tekst tego dokumentu moŝna kopiować tylko w całości. Publikowanie lub upowszechnianie w kaŝdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

2 AT /2006 2/43 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały i elementy Właściwości techniczne drzwi PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAśNOŚCI INFORMACJE DODATKOWE RYSUNKI... 28

3 AT /2006 3/43 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej ITB są drzwi zewnętrzne i wewnętrzne wejściowe GERDA SX20 i GERDA GSX oraz drzwi wewnętrzne wejściowe GERDA SX10. Drzwi produkowane są przez firmę GERDA Sp. z o.o. w Warszawie. Drzwi GERDA SX20, GERDA GSX oraz GERDA SX10 to jednoskrzydłowe drzwi rozwierane, lewe lub prawe, otwierane do wewnątrz lub na zewnątrz. W zaleŝności od wymiarów, drzwi produkowane są w wersjach oznaczonych 80, 90N, 90E i 100E. Skrzydła drzwi GERDA SX20 i GERDA GSX mają grubość 69,5 mm, natomiast skrzydła drzwi GERDA SX10 mają grubość 66,3 mm. Pozostałe wymiary przedstawiono w tablicy 1. Tablica 1 Wersja drzwi w świetle ościeŝnicy Szerokość, mm skrzydła zewnętrzna ościeŝnicy N E E w świetle ościeŝnicy max Wysokość, mm skrzydła min max zewnętrzna ościeŝnicy max Drzwi GERDA SX20 i GERDA SX10 to drzwi pełne, natomiast GERDA GSX mają powierzchnię częściowo przeszkloną i są produkowane w dwóch odmianach: A z szybą ochronną o wymiarach 320 x 626 mm i B z szybą ochronną o wymiarach 240 x 1300 mm. Drzwi GERDA SX20 i GERDA SX10 róŝnią się materiałem stosowanym do wykonywania paneli okładzinowych - w drzwiach GERDA SX20 stosowane są płyty typu MDF.H (płyty ogólnego przeznaczenia, uŝytkowane w warunkach wilgotnych) natomiast w drzwiach GERDA SX10 stosowane są płyty typu MDF (płyty ogólnego przeznaczenia, uŝytkowane w warunkach suchych). OścieŜnice są wykonywane z kształtowników z blachy stalowej grubości 1,5 mm. Powierzchnie ościeŝnic pokryte są powłokami cynkowymi i laminowane folią PVC lub pokryte poliestrowymi powłokami proszkowymi. Wygląd, wymiary i przekrój ościeŝnicy przedstawiono na rys. 1. Skrzydła drzwi GERDA SX20, GERDA GSX i GERDA SX10 mają budowę skrzynkową. Skrzydła wykonywane są z dwóch arkuszy blachy stalowej ocynkowanej, grubości 1,25 mm, ukształtowanych metodą gięcia na zimno i tworzących zewnętrzną i wewnętrzną płaszczyznę skrzydła drzwiowego. Wypełnienie skrzydeł stanowi pianka poliuretanowa. Wewnątrz skrzydeł, w miejscu mocowania dodatkowych zamków wklejone są drewniane elementy wzmacniające. We

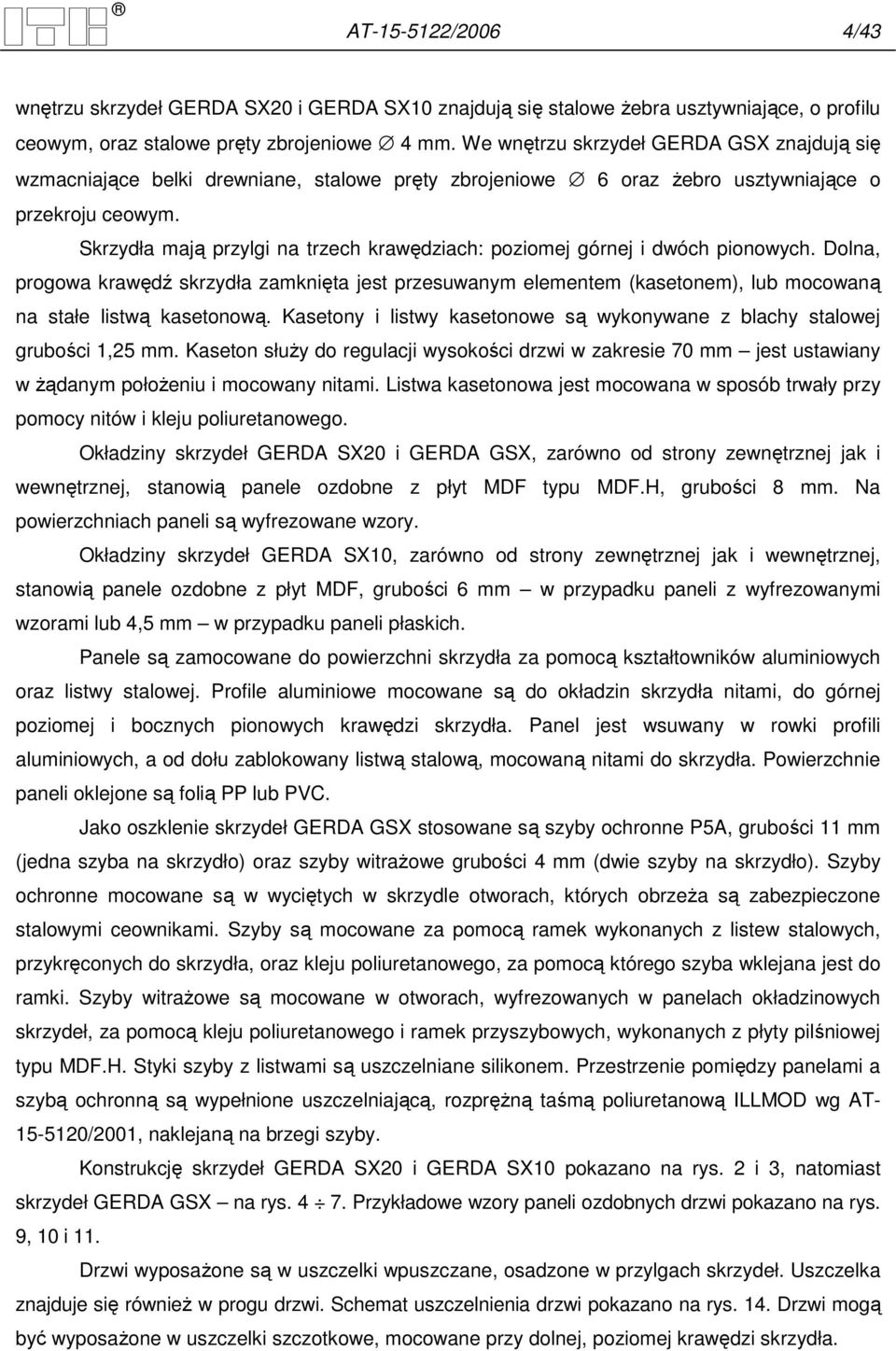

4 AT /2006 4/43 wnętrzu skrzydeł GERDA SX20 i GERDA SX10 znajdują się stalowe Ŝebra usztywniające, o profilu ceowym, oraz stalowe pręty zbrojeniowe 4 mm. We wnętrzu skrzydeł GERDA GSX znajdują się wzmacniające belki drewniane, stalowe pręty zbrojeniowe 6 oraz Ŝebro usztywniające o przekroju ceowym. Skrzydła mają przylgi na trzech krawędziach: poziomej górnej i dwóch pionowych. Dolna, progowa krawędź skrzydła zamknięta jest przesuwanym elementem (kasetonem), lub mocowaną na stałe listwą kasetonową. Kasetony i listwy kasetonowe są wykonywane z blachy stalowej grubości 1,25 mm. Kaseton słuŝy do regulacji wysokości drzwi w zakresie 70 mm jest ustawiany w Ŝądanym połoŝeniu i mocowany nitami. Listwa kasetonowa jest mocowana w sposób trwały przy pomocy nitów i kleju poliuretanowego. Okładziny skrzydeł GERDA SX20 i GERDA GSX, zarówno od strony zewnętrznej jak i wewnętrznej, stanowią panele ozdobne z płyt MDF typu MDF.H, grubości 8 mm. Na powierzchniach paneli są wyfrezowane wzory. Okładziny skrzydeł GERDA SX10, zarówno od strony zewnętrznej jak i wewnętrznej, stanowią panele ozdobne z płyt MDF, grubości 6 mm w przypadku paneli z wyfrezowanymi wzorami lub 4,5 mm w przypadku paneli płaskich. Panele są zamocowane do powierzchni skrzydła za pomocą kształtowników aluminiowych oraz listwy stalowej. Profile aluminiowe mocowane są do okładzin skrzydła nitami, do górnej poziomej i bocznych pionowych krawędzi skrzydła. Panel jest wsuwany w rowki profili aluminiowych, a od dołu zablokowany listwą stalową, mocowaną nitami do skrzydła. Powierzchnie paneli oklejone są folią PP lub PVC. Jako oszklenie skrzydeł GERDA GSX stosowane są szyby ochronne P5A, grubości 11 mm (jedna szyba na skrzydło) oraz szyby witraŝowe grubości 4 mm (dwie szyby na skrzydło). Szyby ochronne mocowane są w wyciętych w skrzydle otworach, których obrzeŝa są zabezpieczone stalowymi ceownikami. Szyby są mocowane za pomocą ramek wykonanych z listew stalowych, przykręconych do skrzydła, oraz kleju poliuretanowego, za pomocą którego szyba wklejana jest do ramki. Szyby witraŝowe są mocowane w otworach, wyfrezowanych w panelach okładzinowych skrzydeł, za pomocą kleju poliuretanowego i ramek przyszybowych, wykonanych z płyty pilśniowej typu MDF.H. Styki szyby z listwami są uszczelniane silikonem. Przestrzenie pomiędzy panelami a szybą ochronną są wypełnione uszczelniającą, rozpręŝną taśmą poliuretanową ILLMOD wg AT /2001, naklejaną na brzegi szyby. Konstrukcję skrzydeł GERDA SX20 i GERDA SX10 pokazano na rys. 2 i 3, natomiast skrzydeł GERDA GSX na rys Przykładowe wzory paneli ozdobnych drzwi pokazano na rys. 9, 10 i 11. Drzwi wyposaŝone są w uszczelki wpuszczane, osadzone w przylgach skrzydeł. Uszczelka znajduje się równieŝ w progu drzwi. Schemat uszczelnienia drzwi pokazano na rys. 14. Drzwi mogą być wyposaŝone w uszczelki szczotkowe, mocowane przy dolnej, poziomej krawędzi skrzydła.

5 AT /2006 5/43 Skrzydła drzwiowe są zawieszone w ościeŝnicy na 3 zawiasach czopowych trójskrzydełkowych. Powierzchnie zawiasów mogą być malowane farbą proszkową poliestrową. Drzwi GERDA SX20, GERDA GSX i GERDA SX10 wyposaŝone są w zamki wpuszczane zapadkowo-zasuwkowe, wielopunktowe, 5-ryglowe, zabezpieczone blachami osłonowymi oraz zamki wpuszczane, a takŝe w bolce blokujące, umieszczone po stronie zawiasowej skrzydła. Wymagane właściwości techniczne drzwi GERDA SX20, GERDA GSX i GERDA SX10 podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Drzwi GERDA SX20 i GERDA GSX są przeznaczone do stosowania jako drzwi zewnętrzne oraz jako drzwi wewnętrzne wejściowe, stanowiące zgodnie z terminologią ustaloną w normie PN-B-91000:1996 zamknięcia otworów budowlanych w ścianach zewnętrznych oraz w ścianach wewnętrznych, między klatką schodową lub korytarzem a pomieszczeniami, w zakresie wynikającym z właściwości technicznych określonych w p Drzwi GERDA SX10 są przeznaczone do stosowania jako drzwi wewnętrzne wejściowe, stanowiące zgodnie z terminologią ustaloną w normie PN-B-91000:1996 zamknięcia otworów budowlanych w ścianach wewnętrznych, między klatką schodową lub korytarzem a pomieszczeniami, w zakresie wynikającym z właściwości technicznych określonych w p Z uwagi na wymagania wytrzymałościowe, drzwi mogą być stosowane w warunkach odpowiadających 3. klasie wymagań wg PN-EN 1192:2001, tj. w cięŝkich warunkach. Drzwi charakteryzują się następującymi klasami odporności na włamanie: drzwi GERDA SX20 klasą C wg PN-90/B oraz klasą 4 wg ENV 1627:1999, drzwi GERDA GSX klasą C wg PN-90/B oraz klasą 3 wg ENV 1627:1999, drzwi GERDA SX10 klasą C wg PN-90/B oraz klasą 4 wg ENV 1627:1999. Z uwagi na ochronę przeciwdźwiękową pomieszczeń: drzwi GERDA SX20 o klasach izolacyjności akustycznej D1-30 db, D2-25 db i Rw = 32 db, drzwi GERDA GSX o klasach izolacyjności akustycznej D1-30 db, D2-30 db i Rw = 32 db, drzwi GERDA SX10 o klasach izolacyjności akustycznej D1-30 db, D2-30 db i Rw = 32 db, mogą być stosowane w zakresie zgodnym z wymaganiami PN-B :1999 lub PN-87/B /03 w przypadku gdy budynek był zaprojektowany zgodnie z tą normą. Z uwagi na ochronę cieplną budynków drzwi GERDA SX20 i GERDA GSX o współczynniku przenikania ciepła nie wyŝszym niŝ 2,6 W/(m 2 K), mogą być stosowane jako drzwi zewnętrzne. Drzwi GERDA SX20 i GERDA GSX spełniają wymagania:

6 AT /2006 6/43 klasy 5C pod względem odporności na obciąŝenie wiatrem wg PN-EN 12210:2001, klasy 2 przepuszczalności powietrza wg PN-EN 12207:2001, klasy 3B wodoszczelności wg PN-EN 12208:2001. Ze względu na wymagania w zakresie odporności na korozję, drzwi objęte niniejszą Aprobatą, mogą być stosowane w środowiskach o stopniu agresywności korozyjnej C1, C2 i C3 wg PN-EN ISO :2001. Wbudowywanie drzwi objętych Aprobatą powinno być zgodne z projektem technicznym, opracowanym dla określonego obiektu z uwzględnieniem: obowiązujących norm i przepisów techniczno-budowlanych, a w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki ich usytuowanie (Dz. U. z 2002 r. nr 75, poz. 690), postanowień Aprobaty Technicznej, instrukcji montaŝu ościeŝnicy i wbudowywania drzwi opracowanej przez Producenta drzwi i dostarczanej odbiorcom z kaŝdą partią wyrobów. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały i elementy Blachy stalowe ościeŝnic i skrzydeł. Kształtowniki ościeŝnic powinny być wykonywane metodą gięcia na zimno, z blach stalowych grubości 1,5 mm: gatunków DX51D, DX52D, DX53D, DX54D wg PN-EN 10327:2005 lub S280GD, S320GD, S350GD wg PN-EN 10326:2005 ocynkowanych ogniowo powłoką Z140, gatunku DC01 wg PN-EN 10152:2004, ocynkowanych elektrolitycznie powłoką ZE 25/25. Ocynkowane powierzchnie ościeŝnic powinny być pokryte dodatkowo powłokami organicznymi PVC (F), grubości co najmniej 100 µm lub powłokami proszkowymi poliestrowymi, grubości co najmniej 60 µm. Pokrycia skrzydeł drzwi powinny być wykonane metodą gięcia na zimno, z blach stalowych grubości 1,25 mm, gatunku DC01 wg PN-EN 10152:2004, ocynkowanych elektrolitycznie powłoką ZE25/25.

7 AT /2006 7/ Pianka poliuretanowa. Pianka poliuretanowa, stosowana do wypełniania skrzydeł, powinna charakteryzować się gęstością pozorną co najmniej 30 kg/m 3 oraz spełniać następujące wymagania: zmiana wymiarów liniowych po ogrzewaniu w ciągu 24 h w temperaturze + 85 ± 5 C nie więcej niŝ 1,0 %, wytrzymałość na ściskanie nie mniej niŝ 100 kpa, wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych próbki (powierzchnia czołowa próbki prostopadła i równoległa do kierunku wzrostu pianki) nie mniej niŝ 100 kpa Panele ozdobne. W zaleŝności od zastosowania drzwi GERDA panele ozdobne skrzydeł powinny być wykonane z: płyt MDF (płyty ogólnego przeznaczenia, uŝytkowane w warunkach suchych) wg PN-EN 622-1:2003 oraz PN-EN 622-5:2000 ze zmianą Ap1:2002, grubości 6 ± 0,3 mm lub 4,5 ± 0,3 mm, oklejonych PVC (polichlorek winylu) grubości 0,2 0,4 mm lub folią poliolefinową grubości 0,1 0,2 mm dla drzwi wewnętrznych wejściowych GERDA SX10, płyt MDF typu MDF.H (płyty ogólnego przeznaczenia uŝytkowane w warunkach wilgotnych) wg PN-EN 622-1:2003 oraz PN-EN 622-5:2000 ze zmianą Ap1:2002, grubości 8 ± 0,3 mm, oklejonych folią PP (polipropylen) grubości 0,2 0,4 mm lub folią PVC (polichlorek winylu) grubości 0,3 0,6 mm. dla drzwi zewnętrznych i wewnętrznych wejściowych GERDA SX20 i GERDA GSX. Do oklejania powierzchni paneli ozdobnych foliami powinien być stosowany klej poliuretanowy charakteryzujący się gęstością 1,1 g/cm³ ± 5 %. Panele do drzwi zewnętrznych i wewnętrznych wejściowych GERDA SX20 i GERDA GSX powinny spełniać następujące wymagania: po cyklicznym teście w warunkach wilgotnych panele nie powinny wykazywać zmian wyglądu zewnętrznego: uszkodzeń mechanicznych, pęknięć, pęcherzy, odspojenia folii od płyty MDF; powierzchnia licowa powinna pozostać gładka, matowa o jednolitym zabarwieniu i wzorze, spęcznienie na grubość po 24 h zanurzenia w wodzie nie więcej niŝ 12 %, wytrzymałość na rozciąganie w kierunku prostopadłym do płaszczyzny płyty po sezonowaniu w klimacie normalnym nie mniej niŝ 0,80 MPa, spęcznienie na grubość po cyklicznym teście w warunkach wilgotnych nie więcej niŝ 19 %, wytrzymałość na rozciąganie w kierunku prostopadłym do płaszczyzny płyty po cyklicznym teście w warunkach wilgotnych nie mniej niŝ 0,30 MPa. Folie PP i PVC stosowane do oklejania paneli powinny spełniać następujące wymagania: wytrzymałość folii na rozciąganie określona wg PN-EN ISO 527-1:1998 na próbkach typu 1B wg arkusz 3 nie mniej niŝ 15 MPa,

8 AT /2006 8/43 trwałość barwy określona wg PN-EN ISO :2001 i PN-EN ISO : po napromieniowaniu 6200 MJ/m 2 w cyklu 18 min. z deszczem i 102 min. bez deszczu, moŝe wystąpić jednolita zmiana barwy nie większa niŝ stopień 3 w skali szarej Próg. Próg drzwi powinien być wykonany z tarcicy liściastej, twardej. W progu powinna być zamocowana uszczelka wg p Uszczelki. W przylgach drzwi powinny być stosowane uszczelki wpuszczane, produkowane przez Przedsiębiorstwo Przemysłowo-Handlowe AiB s.c. z Knurowa: w poziomej górnej oraz pionowych przylgach skrzydeł uszczelki o symbolu KA 20, wykonane z elastomeru TPG 55Sh. w progu uszczelki o symbolu KD 11, wykonane z elastomeru TPS 63Sh. Przy dolnej, poziomej krawędzi skrzydła, moŝe być zamontowana uszczelka szczotkowa z polipropylenynu, o symbolu 24,0-1100, produkcji firmy ALTIS Sp. z o.o. Kształt uszczelek pokazano na rys Szyby. W skrzydłach drzwi GERDA GSX stosowane są szyby ochronne grubości 11 mm, charakteryzujące się klasą co najmniej P5A wg PN-EN 356:2000. W panelach skrzydeł powinny być montowane szyby witraŝowe szyby float wg PN-EN 572-2:1999, grubości 4 mm, z naklejoną na powierzchnię folią poliestrową i/lub elementami szklanymi Okucia. Drzwi powinny być wyposaŝone w 3 komplety zawiasów czopowych, trójskrzydełkowych o co najmniej następujących klasach wg PN-EN 1935:2003: Jako okucie zamykające powinien być stosowany pięcioryglowy zapadkowo-zasuwkowy wpuszczany zamek główny ZW 6000S wraz z zespołem bębenków RIM 6000 SX, spełniający wymagania klasy C wg PN-94/B oraz PN-91/B-94461/04. Do zespołu zamka głównego naleŝą równieŝ dwa cięgna pionowe wraz z dwoma dwuryglowymi zamkami pomocniczymi, ryglującymi skrzydło po stronie zamka oraz cięgna poziome, uruchamiające rygle po stronie zawiasowej trzy w drzwiach GERDA SX20, GERDA SX10 i GERDA GSX odmiana A oraz dwa w drzwiach GERDA GSX odmiana B. Dodatkowo w drzwiach stosowane są zamki wpuszczane ZW 550, spełniające wymagania klasy C wg PN-94/B Strona zawiasowa skrzydła powinna być wyposaŝona w trzy stałe bolce przeciwwywaŝeniowe.

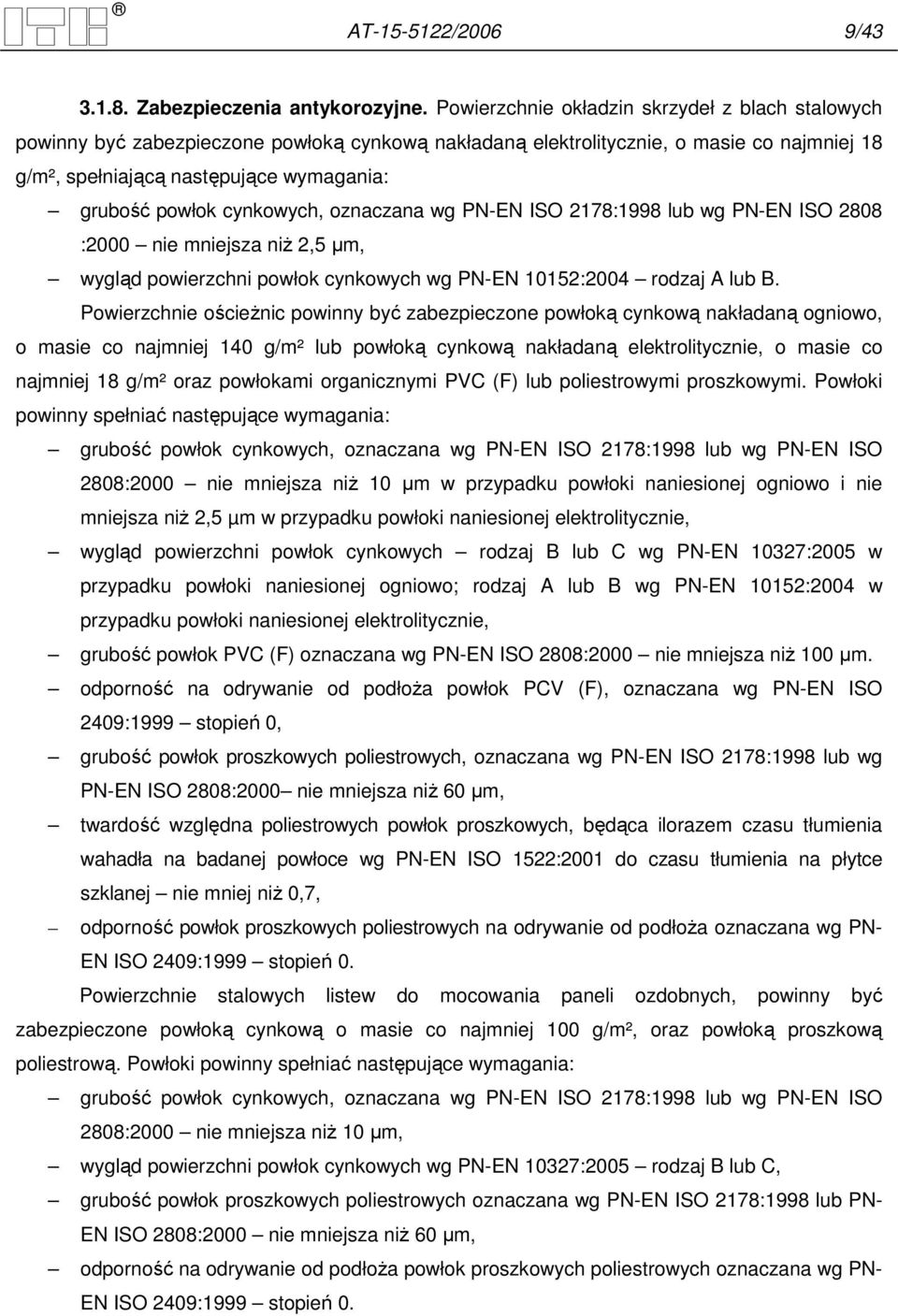

9 AT /2006 9/ Zabezpieczenia antykorozyjne. Powierzchnie okładzin skrzydeł z blach stalowych powinny być zabezpieczone powłoką cynkową nakładaną elektrolitycznie, o masie co najmniej 18 g/m², spełniającą następujące wymagania: grubość powłok cynkowych, oznaczana wg PN-EN ISO 2178:1998 lub wg PN-EN ISO 2808 :2000 nie mniejsza niŝ 2,5 µm, wygląd powierzchni powłok cynkowych wg PN-EN 10152:2004 rodzaj A lub B. Powierzchnie ościeŝnic powinny być zabezpieczone powłoką cynkową nakładaną ogniowo, o masie co najmniej 140 g/m² lub powłoką cynkową nakładaną elektrolitycznie, o masie co najmniej 18 g/m² oraz powłokami organicznymi PVC (F) lub poliestrowymi proszkowymi. Powłoki powinny spełniać następujące wymagania: grubość powłok cynkowych, oznaczana wg PN-EN ISO 2178:1998 lub wg PN-EN ISO 2808:2000 nie mniejsza niŝ 10 µm w przypadku powłoki naniesionej ogniowo i nie mniejsza niŝ 2,5 µm w przypadku powłoki naniesionej elektrolitycznie, wygląd powierzchni powłok cynkowych rodzaj B lub C wg PN-EN 10327:2005 w przypadku powłoki naniesionej ogniowo; rodzaj A lub B wg PN-EN 10152:2004 w przypadku powłoki naniesionej elektrolitycznie, grubość powłok PVC (F) oznaczana wg PN-EN ISO 2808:2000 nie mniejsza niŝ 100 µm. odporność na odrywanie od podłoŝa powłok PCV (F), oznaczana wg PN-EN ISO 2409:1999 stopień 0, grubość powłok proszkowych poliestrowych, oznaczana wg PN-EN ISO 2178:1998 lub wg PN-EN ISO 2808:2000 nie mniejsza niŝ 60 µm, twardość względna poliestrowych powłok proszkowych, będąca ilorazem czasu tłumienia wahadła na badanej powłoce wg PN-EN ISO 1522:2001 do czasu tłumienia na płytce szklanej nie mniej niŝ 0,7, odporność powłok proszkowych poliestrowych na odrywanie od podłoŝa oznaczana wg PN- EN ISO 2409:1999 stopień 0. Powierzchnie stalowych listew do mocowania paneli ozdobnych, powinny być zabezpieczone powłoką cynkową o masie co najmniej 100 g/m², oraz powłoką proszkową poliestrową. Powłoki powinny spełniać następujące wymagania: grubość powłok cynkowych, oznaczana wg PN-EN ISO 2178:1998 lub wg PN-EN ISO 2808:2000 nie mniejsza niŝ 10 µm, wygląd powierzchni powłok cynkowych wg PN-EN 10327:2005 rodzaj B lub C, grubość powłok proszkowych poliestrowych oznaczana wg PN-EN ISO 2178:1998 lub PN- EN ISO 2808:2000 nie mniejsza niŝ 60 µm, odporność na odrywanie od podłoŝa powłok proszkowych poliestrowych oznaczana wg PN- EN ISO 2409:1999 stopień 0.

10 AT / /43 Kształtowniki aluminiowe do mocowania paneli ozdobnych, powinny być zabezpieczone powłoką proszkową poliestrową, spełniającą następujące wymagania: grubość powłok proszkowych poliestrowych oznaczana wg PN-EN ISO 2360:1998 nie mniejsza niŝ 60 µm, twardość względna poliestrowych powłok proszkowych, będąca ilorazem czasu tłumienia wahadła na badanej powłoce wg PN-EN ISO 1522:2001 do czasu tłumienia na płytce szklanej nie mniej niŝ 0,7, odporność na odrywanie powłok proszkowych poliestrowych od podłoŝa oznaczana wg PN- EN ISO 2409:1999 stopień Właściwości techniczne drzwi Wymiary. Wymiary drzwi powinny być zgodne z p. 1 oraz z rys Odchyłki wymiarowe ościeŝnic nie powinny przekraczać dopuszczalnych odchyłek podanych w normie BN-79/ /02, tzn. +3 mm i 1 mm w przypadku szerokości w świetle, ± 2 mm w przypadku wysokości we wrębie oraz ± 1 mm w przypadku wymiarów połoŝenia zawiasów. Odchyłki wymiarowe skrzydeł nie powinny przekraczać odchyłek dopuszczalnych 2 klasy tolerancji wg normy PN-EN 1529:2001, tj. 1,5 mm (odchyłki szerokości i wysokości) i 1,0 mm (odchyłka grubości) Prostokątność skrzydła. Odchyłka od prostokątności naroŝa skrzydła nie powinna przekraczać odchyłek dopuszczalnych 2 klasy tolerancji wg PN-EN 1529:2001, tj. 1,5 mm Płaskość skrzydła. Odchyłki od płaskości ogólnej skrzydła drzwi: zwichrowanie (odchyłka od płaskości naroŝa), wygięcie wzdłuŝnego (w kierunku wysokości) i wygięcie poprzeczne (w kierunku szerokości) nie powinny przekraczać odchyłek dopuszczalnych 3 klasy tolerancji wg PN-EN 1530:2001, tj. odpowiednio 4,0 mm, 4,0 mm i 2,0 mm. Odchyłka od płaskości miejscowej nie powinna przekraczać odchyłki dopuszczalnej 1 klasy tolerancji wg PN-EN 1530:2001, tj. 0,6 mm Prawidłowość działania drzwi. Ruch skrzydła przy otwieraniu i zamykaniu powinien być płynny, bez zahamowań i ocierania skrzydła o ościeŝnicę. Działanie ruchomych elementów okuć powinno przebiegać bez zacięć. Uszczelki powinny ściśle przylegać do odpowiednich powierzchni skrzydła płaszczyzny i ościeŝnicy, zgodnie z załoŝeniami konstrukcyjnymi.

11 AT / / Wartości sił operacyjnych przy obsłudze drzwi. Siły operacyjne, zmierzone wg PN- EN :2001, nie powinny przekraczać następujących wartości dopuszczalnych, określonych dla klasy 2. wg PN-EN 12217:2001: a) dynamiczna siła potrzebna do zamknięcia max. 50 N, b) siła potrzebna do poruszenia i utrzymania skrzydła w ruchu max. 50 N, c) siła lub moment obrotowy, potrzebny do otwarcia drzwi przy uŝyciu klamki max. 50 N lub 5 Nm, d) siła lub moment obrotowy potrzebny do przekręcenia klucza w zamku max. 10 N lub 2,5 Nm Odporność na obciąŝenia pionowe, działające w płaszczyźnie skrzydła. ObciąŜenie statyczne siłą pionową o wartości 800 N (3. klasa wytrzymałości) działające na skrzydło rozwarte pod kątem 90, zgodnie normą PN-EN 947:2000, nie powinno powodować: odkształceń trwałych pionowych, mierzonych w dolnym naroŝu po stronie zamka, większych niŝ 1 mm, zmiany długości przekątnej skrzydła większej niŝ 1 mm, uszkodzeń wyrobu. Prawidłowość działania drzwi po badaniach powinna być zachowana, zgodnie z p Odporność na włamanie Odporność na obciąŝenia statyczne. Drzwi przenoszą następujące obciąŝenia statyczne: a) obciąŝenie siłą 5000 N działającą w miejscu czoła zamka, równolegle do płaszczyzny skrzydła przez 1 min; odkształcenie skrzydła w miejscu przyłoŝenia siły nie powinno być większe niŝ 5 mm, b) obciąŝenie siłą 4000 N działającą w środku skrzydła po stronie agresji, prostopadle do płaszczyzny skrzydła przez 1 min; odkształcenie skrzydła w miejscu przyłoŝenia siły nie powinno być większe niŝ 3 mm, c) obciąŝenie siłą 4000 N działającą w naroŝach skrzydła po stronie zamka, prostopadle do płaszczyzny skrzydła strony zamykającej przez 1 min; odkształcenie skrzydła w miejscu przyłoŝenia siły nie powinno być większe niŝ 30 mm, d) obciąŝenie siłą 7000 N działającą w miejscu zawiasu, prostopadle do płaszczyzny skrzydła strony zamykającej przez 1 min; odkształcenie skrzydła w miejscu przyłoŝenia siły nie powinno być większe niŝ 6 mm, e) obciąŝenie siłą 7000 N działającą w miejscu zamka, prostopadle do płaszczyzny skrzydła strony zamykającej przez 1 min; odkształcenie skrzydła w miejscu przyłoŝenia siły i

12 AT / /43 odkształcenie otworu zaczepowego ościeŝnicy nie powinno być większe niŝ 6 mm, zaś łączne odkształcenie drzwi w miejscu przyłoŝenia siły nie powinno być większe niŝ 9 mm, f) obciąŝenie siłą 7000 N działającą w miejscu przylgi, prostopadle do przylgi strony zamykającej przez 1 min; odkształcenie skrzydła w miejscu przyłoŝenia siły nie powinno być większe niŝ 3 mm, g) obciąŝenie siłą 7000 N działającą w miejscu kotwy po stronie agresji, prostopadle do płaszczyzny skrzydła przez 1 min; odkształcenie skrzydła w miejscu przyłoŝenia siły nie powinno być większe niŝ 6 mm Odporność na obciąŝenie dynamiczne. Drzwi przenoszą następujące obciąŝenia dynamiczne: a) obciąŝenie trzykrotne w środku skrzydła energią 230 J wywołaną po stronie agresji przez worek o średnicy 350 mm i masie 30 kg; odkształcenia trwałe drzwi w miejscu obciąŝenia powyŝszą energią nie powinno być większe niŝ 6 mm, b) obciąŝenie energią 230 J wywołaną wzdłuŝ dłuŝszych krawędzi skrzydła po stronie agresji przez worek o średnicy 350 mm i masie 30 kg; odkształcenia trwałe drzwi w miejscu obciąŝenia powyŝszą energią nie powinno być większe niŝ 6 mm Odporność na obciąŝenie statyczne i dynamiczne działające jednocześnie. Drzwi przenoszą następujące obciąŝenia statyczne i dynamiczne, działające jednocześnie: a) obciąŝenie statyczne siłą 3500 N przyłoŝoną w miejscu zamka, prostopadle do płaszczyzny skrzydła po stronie agresji przez 1 min i trzykrotne obciąŝenie dynamiczne w środku skrzydła energią 180 J wywołaną po stronie agresji przez worek o średnicy 350 mm i masie 30 kg; odkształcenia trwałe drzwi w miejscu przyłoŝenia siły nie powinno być większe niŝ 6 mm, b) obciąŝenie statyczne siłą 3500 N przyłoŝoną w miejscu zawiasu, prostopadle do płaszczyzny skrzydła po stronie agresji przez 1 min i trzykrotne obciąŝenie dynamiczne w środku skrzydła energią 180 J wywołaną po stronie agresji przez worek o średnicy 350 mm i masie 30 kg; odkształcenia trwałe drzwi w miejscu przyłoŝenia siły nie powinno być większe niŝ 6 mm Odporność drzwi na niekonwencjonalne manipulacje. Drzwi przenoszą niekonwencjonalne manipulacje, określone w normie PN-90/B Wytrzymałość na skręcanie statyczne. ObciąŜenie statyczne skręcające drzwi siłą o wartości 300 N (3. klasa wytrzymałości), działające na skrzydło rozwarte pod kątem 90 i zablokowane w górnym naroŝu po stronie zamka, zgodnie z normą PN-EN 948:2000, nie powinno powodować odkształcenia trwałego, poziomego skrzydła w miejscu przyłoŝenia siły (dolne naroŝe po stronie zamka) większego niŝ 2 mm. Prawidłowość działania drzwi po badaniu powinna być zachowana, zgodnie z p

13 AT / / Odporność na uderzenie ciałem twardym. Średnia wartość głębokości wgnieceń w powierzchniach skrzydła, wywołanych uderzeniami kulki stalowej o średnicy 50 mm i masie 500 g z energią E = 5,0 J (3. klasa wytrzymałości), w miejsca wyznaczone przez normę PN-EN 950:2000, nie powinna być większa niŝ 1,0 mm, natomiast wartość maksymalna głębokości tych wgnieceń nie moŝe przekraczać 1,5 mm. Średnia wartość średnic ww. wgłębień nie powinna być większa niŝ 20 mm. Powierzchnie skrzydła po badaniu nie powinny wykazywać uszkodzeń mechanicznych (złamań, przebić i pęknięć, rozwarstwień). Mogą wystąpić pojedyncze uszkodzenia powłoki warstwy wykończeniowej Odporność na obciąŝenie wiatrem. Pod wpływem obciąŝenia charakterystycznego ciśnieniem wiatru P 1 (parcie/ssanie) wg PN-77/B-02011, lecz nie mniejszego niŝ 2000 Pa, ugięcie czołowe względne najbardziej odkształconego elementu drzwi nie powinno być większe niŝ 1/300 odległości miedzy punktami podparcia tego elementu, co odpowiada klasie 5C wg PN-EN 12210:2001. Po badaniu odporności na obciąŝenie wiatrem wielokrotnie cyklicznie zmienne (P 2 = 0,5 P 1 ) wg PN-EN 12211:2001 drzwi nie powinny ulec widocznym uszkodzeniom, a przepuszczalność powietrza po tym badaniu nie powinna wzrosnąć o więcej niŝ 20%. W wyniku badania pod obciąŝeniem bezpieczeństwa (P 3 = 1,5 P 1 ) wg PN-EN 12211:2001 drzwi nie powinny ulec zniszczeniu bądź uszkodzeniom zagraŝającym bezpieczeństwu uŝytkowników. Dopuszcza się wystąpienie uszkodzeń takich jak skręcenie okuć oraz pęknięcia lub spękania ramy ościeŝnicy lub skrzydła pod warunkiem, Ŝe Ŝadna z części nie oddzieli się, a drzwi pozostaną zamknięte Odporność na wstrząsy. Drzwi nie powinny wykazywać Ŝadnych uszkodzeń mechanicznych, tj. zgniecenia okładzin, pęknięć w miejscu mocowania okuć itp., po wykonaniu 500 powtarzających się cykli uderzenia skrzydła o ościeŝnicę, wykonanych zgodnie z p Prawidłowość działania drzwi powinna zostać zachowana, zgodnie z p Odporność drzwi na cykliczne, wielokrotne otwieranie i zamykanie skrzydła (niezawodność działania). Po wykonaniu cykli otwierania i zamykania skrzydła, zgodnie z normą PN-EN 1191:2002, drzwi nie powinny wykazywać Ŝadnych odkształceń lub uszkodzeń powodujących utratę ich funkcjonalności i nieprzydatność do stosowania, np. oderwania, przesunięcia lub wygięcia zawiasów, zmian w konstrukcji skrzyła, osłabienia zamocowania zaczepu zamka w ościeŝnicy, itp. Uszczelki powinny ściśle przylegać do odpowiednich powierzchni skrzydła i ościeŝnicy, zgodnie z załoŝeniami konstrukcyjnymi.

14 AT / /43 Właściwość określona w procedurze aprobacyjnej, nie objęta wstępnym badaniem typu i badaniami gotowych wyrobów Przepuszczalność powietrza. Wartość średnia współczynnika infiltracji powietrza drzwi nie powinna być większa niŝ 1,0 m³/(m h dapa) 2/3. Przepuszczalność powietrza drzwi powinna odpowiadać co najmniej klasie 2. wg PN-EN 12207:2001, tj. 27 m 3 /h m² w odniesieniu do powierzchni drzwi oraz 6,75 m 3 /h m² w odniesieniu do długości linii stykowej Wodoszczelność. Drzwi nie powinny wykazywać przecieków wody przy zraszaniu ich powierzchni wodą w ilości 120 l na 1 h i 1 m 2 powierzchni przy róŝnicy ciśnień p = 100 Pa. Drzwi powinny spełniać wymagania klasy 3B wg PN-EN 12208:2001, zarówno w kierunku otwierania jak i zamykania Współczynnik przenikania ciepła. Współczynnik przenikania ciepła U drzwi GERDA SX20 naleŝy obliczać ze wzoru (1): U = U R p 1 + U Od p 2 (1) gdzie: U R współczynnik przenikania ciepła ościeŝnicy drzwi z uwzględnieniem wpływu mostków cieplnych, W/(m 2 K), U Od współczynnik przenikania ciepła centralnego pola powierzchni skrzydła drzwi bez uwzględnienia wpływu mostków cieplnych na obrzeŝach, W/(m 2 K), p 1 stosunek powierzchni ościeŝnicy do powierzchni całkowitej drzwi p 2 = 1 - p 1 Do obliczeń wg wzoru (1) naleŝy przyjmować wartości współczynników: U Od = 1,4 W/(m 2 K) oraz U R = 4,4 W/(m 2 K), a w przypadku drzwi z dodatkowym zamkiem U R = 5,0 W/(m 2 K). Współczynnik przenikania ciepła U drzwi GERDA SX20 nie powinien nie powinien być większy niŝ 2,6 W/(m 2 K). Współczynnik przenikania ciepła U drzwi GERDA GSX powinien wynosić: 2,0 W/(m 2 K) w przypadku drzwi GERDA GSX odmiana A, 2,1 W/(m 2 K) w przypadku drzwi GERDA GSX odmiana B Izolacyjność akustyczna. Izolacyjność akustyczna właściwa drzwi GERDA SX20, GERDA GSX i GERDA SX10 powinna charakteryzować się wskaźnikami oceny izolacyjności

15 AT / /43 akustycznej właściwej R A1 (klasyfikacja podstawowa) i R A2 (klasyfikacja uzupełniająca) wg PN-B :1999 oraz waŝonym wskaźnikiem izolacyjności akustycznej właściwej R W dla obiektów zaprojektowanych przy uwzględnieniu wymagań akustycznych wg PN-87/B-2151/03, kwalifikującymi te drzwi do klas akustycznych wg Instrukcji ITB Nr 369/2002, podanych w tablicy 2. Tablica 2 Rodzaj drzwi klasa D 1 wg wskaźnika R A1 Klasy akustyczne, db klasa D 2 wg wskaźnika R A2 klasa R W wg wskaźnika R W GERDA SX20 D 1-30 D 2-25 R W = 32 GERDA GSX, odmiana A i B D 1-30 D 2-30 R W = 32 GERDA SX10 D 1-30 D 2-30 R W = 32 Klasa D 1-30 db obejmuje drzwi o wskaźnikach R A1 = db. Klasa D 2-25 db obejmuje drzwi o wskaźnikach R A2 = db. Klasa D 2-30 db obejmuje drzwi o wskaźnikach R A2 = db. Klasa R W - 32 db obejmuje drzwi o wskaźnikach R W = db. 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Drzwi GERDA SX20, GERDA GSX i GERDA SX10 powinny być opakowane, przechowywane i transportowane zgodnie z normą PN-B-05000:1996. Do kaŝdego opakowania powinna być dołączona etykieta zawierająca co najmniej następujące dane: nazwę i adres producenta, identyfikację wyrobu zawierającą nazwę wyrobu, nr Aprobaty Technicznej ITB AT /2006, numer i datę wystawienia krajowej deklaracji zgodności, znak budowlany. Sposób oznakowania wyrobów znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198/2004, poz. 2041).

16 AT / /43 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. z. U. nr 92/2004, poz. 881) drzwi, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom uŝytkowym i przeznaczeniu, jeŝeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną AT /2006 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198/2004, poz. 2041) oceny zgodności zestawu drzwi GERDA SX20, GERDA GSX i GERDA SX10 dokonuje Producent stosując system 3. W przypadku systemu 3 oceny zgodności, Producent moŝe wystawić krajową deklarację zgodności z Aprobatą Techniczną AT /2006 na podstawie: a) wstępnego badania typu przeprowadzonego przez akredytowane laboratorium, b) zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości technicznouŝytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu drzwi GERDA SX20, GERDA GSX i GERDA SX10 obejmuje: a) odporność na obciąŝenia statyczne pionowe, działające w płaszczyźnie skrzydła, b) odporność na włamanie (odporność na obciąŝenia statyczne, odporność na obciąŝenia dynamiczne, odporność na obciąŝenia statyczne i dynamiczne działające jednocześnie, oraz odporność na niekonwencjonalne manipulacje), c) wytrzymałość na skręcanie statyczne, d) odporność okładzin skrzydła na uderzenie ciałem twardym, e) odporność na wstrząsy, f) przepuszczalność powietrza, g) wodoszczelność (tylko drzwi GERDA SX20 i GERDA GSX), h) odporność na obciąŝenie wiatrem (tylko drzwi GERDA SX20 i GERDA GSX),

17 AT / /43 i) izolacyjność akustyczną. j) współczynnik przenikania ciepła (tylko drzwi GERDA SX20 i GERDA GSX). Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-uŝytkowych wyrobu stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikację i sprawdzanie surowców i składników, 2) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, Ŝe wyrób jest zgodny z Aprobatą Techniczną ITB AT /2006. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, Ŝe wyroby spełniają kryteria oceny zgodności. KaŜda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań. Materiały stosowane do produkcji drzwi naleŝy sprawdzić na podstawie dokumentów producentów tych materiałów, potwierdzających ich właściwości zgodnie z wymaganiami podanymi w p W przypadku braku dokumentów potwierdzających właściwości materiałów producent drzwi jest zobowiązany do wykonania odpowiednich badań, przy czym sprawdzenie właściwości naleŝy wykonać w zakresie i metodami podanymi w p Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieŝące, b) badania okresowe Badania bieŝące. Badania bieŝące obejmują sprawdzenie: a) jakości wykonania, b) odchyłek wymiarów, c) prawidłowość działania drzwi Badania okresowe. Badania okresowe obejmują sprawdzenie: a) prostokątności skrzydła, b) płaskości skrzydła, c) wartości sił operacyjnych,

18 AT / /43 d) odporności na obciąŝenia statyczne pionowe, działające w płaszczyźnie skrzydła, e) odporności na włamanie (odporność na obciąŝenia statyczne, odporność na obciąŝenia dynamiczne, odporność na obciąŝenia statyczne i dynamiczne działające jednocześnie, oraz odporność na niekonwencjonalne manipulacje), f) wytrzymałości na skręcanie statyczne, g) odporności drzwi na wstrząsy, h) przepuszczalności powietrza, i) wodoszczelności (tylko drzwi GERDA SX20 i GERDA GSX),, j) odporności na obciąŝenie wiatrem (tylko drzwi GERDA SX20 i GERDA GSX), k) izolacyjności akustycznej Częstotliwość badań Badania bieŝące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niŝ dla kaŝdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe powinny być wykonywane nie rzadziej niŝ raz na 3 lata Metody badań Sprawdzenie zastosowanych materiałów Sprawdzenie właściwości pianki poliuretanowej. Sprawdzenie właściwości pianki poliuretanowej, w zakresie podanym w p , naleŝy wykonać wg następujących norm: gęstość - wg PN-EN 1602+AC:1999, zmiana wymiarów liniowych po ogrzewaniu w ciągu 24 h w temperaturze +85 ± 5 C wg PN-EN 1604+AC:1999, wytrzymałość na ściskanie wg PN-EN 826:1998, wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych próbki wg PN-EN 1607:1999. Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie właściwości powinno być wykonywane nie rzadziej niŝ raz na trzy lata Sprawdzenie właściwości paneli. Właściwości techniczne paneli, tzn. spęcznienie na grubość po 24 godzinach zanurzenia w wodzie i po cyklicznym teście w warunkach wilgotnych wg PN-EN 321:2004 oraz wytrzymałość na rozciąganie w kierunku prostopadłym do płaszczyzny płyty po sezonowaniu w klimacie normalnym i po cyklicznym teście w warunkach

19 AT / /43 wilgotnych wg PN-EN 321:2004, naleŝy sprawdzać wg norm powołanych w PN-EN 622-5:2000 z poprawką Ap1:2002, jak dla płyt MDF ogólnego przeznaczenia, uŝytkowanych w warunkach wilgotnych. Wygląd zewnętrzny paneli, po cyklicznym teście w warunkach wilgotnych wg PN-EN 321:2004, naleŝy ocenić okiem nieuzbrojonym w świetle naturalnym, na próbkach paneli o wymiarach 300 x 300 mm. Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie właściwości powinno być wykonywane nie rzadziej niŝ raz na trzy lata Sprawdzenie właściwości drzwi Sprawdzenie jakości wykonania. Jakość wykonania drzwi naleŝy sprawdzać wizualnie, przez oględziny okiem nieuzbrojonym, z odległości 25 cm, przy świetle dziennym lub sztucznym rozproszonym, zwracając uwagę na wszelkie widoczne wady i uszkodzenia oraz odstępstwa od dokumentacji technicznej. Wyniki naleŝy porównać z wymaganiami określonymi w p Sprawdzenie wymiarów. Wymiary drzwi naleŝy sprawdzać zgodnie z normami PN- EN 951:2000 i PN-88/B wraz ze zmianami A2+Az3 p oraz BN-79/ /02. Pomiary naleŝy wykonać na co najmniej dwóch kompletach drzwi. Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie prostokątności skrzydła. Prostokątność skrzydła drzwi naleŝy sprawdzać wg PN-EN 951:2000. Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie płaskości skrzydła. Płaskość skrzydła naleŝy sprawdzać wg PN-EN 952:2000. Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie prawidłowości działania. Badanie polega na sprawdzeniu prawidłowości działania skrzydła, zgodnie z przeznaczeniem, przy wykonywaniu czynności otwierania, obrotu i zamykania skrzydła. Po zamocowaniu wyrobu na stanowisku badawczym, naleŝy otworzyć skrzydło do pozycji pełnego rozwarcia, a następnie ponownie zamknąć. Próbę prawidłowości działania skrzydła oraz działania zamków naleŝy wykonać trzykrotnie. NaleŜy równieŝ sprawdzić przyleganie uszczelek. Wyniki naleŝy porównać z wymaganiami p Sprawdzenie wartości sił operacyjnych. Wartości sił operacyjnych naleŝy sprawdzać wg PN-EN :2001. Wyniki naleŝy porównać z wymaganiami podanymi w p

20 AT / / Sprawdzenie odporności drzwi na obciąŝenia pionowe. Odporność drzwi na obciąŝenia statyczne pionowe, działające w płaszczyźnie skrzydła, naleŝy sprawdzać wg PN-EN 947:2000. Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie odporności na włamanie. Sprawdzenie odporności na włamanie, tzn. odporności na obciąŝenia statyczne, odporności na obciąŝenia dynamiczne, odporności na obciąŝenia statyczne i dynamiczne działające jednocześnie oraz odporności na niekonwencjonalne manipulacje naleŝy wykonać wg PN-90/B Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie wytrzymałości na skręcanie statyczne. Wytrzymałość na skręcanie statyczne naleŝy sprawdzać wg PN-EN 948:2000. Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie odporności na uderzenie ciałem twardym. Odporność okładzin skrzydła na uderzenie ciałem twardym naleŝy sprawdzać wg PN-EN 950:2000. Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie odporności na obciąŝenie wiatrem. Odporność drzwi na obciąŝenie wiatrem naleŝy sprawdzać wg PN-EN 12211:2001. Wyniki naleŝy porównać z wymaganiami podanymi w p Sprawdzenie odporności na wstrząsy. Badanie naleŝy przeprowadzić na jednym komplecie drzwi, wg PN-88/B (z wyjątkiem p. 2.7 ww. normy). NaleŜy wykonać 500 cykli badawczych. Po badaniu skrzydło drzwi naleŝy poddać oględzinom, a wyniki badania porównać z wymaganiami podanymi w p Sprawdzenie odporności drzwi na wielokrotne cykliczne otwieranie i zamykanie skrzydła (niezawodności działania). Sprawdzenie naleŝy wykonać wg PN-EN 1191:2002, na jednym komplecie drzwi, wykonując cykli otwarć i zamknięć drzwi. Wyniki badania porównać z wymaganiami podanymi w p Sprawdzenie przepuszczalności powietrza. Sprawdzenie przepuszczalności powietrza naleŝy wykonywać wg PN-EN 1026:2001, wyznaczając przepuszczalność powietrza przez drzwi w m 3 /hm oraz w m 3 /hm 2. Dodatkowo powinny być obliczone kolejno współczynniki infiltracji powietrza "a" dla poziomów ciśnień p: 50, 100, 150, 200, 250 i 300 Pa ze wzoru (2):

21 AT / /43 E t η a = p 2 / 3 (2) gdzie: a E t p η - ilość powietrza, która przeniknęłaby w ciągu 1 h przez 1 mb szczeliny stykowej między skrzydłem a ościeŝnicą, w temp. 0 C, przy róŝnicy ciśnień p = 1daPa, m 3 /hm(dapa) 2/3 - zmierzona ilość powietrza przepływającego przez szczelinę jak wyŝej, w określonej temperaturze i przy róŝnicy ciśnień p, w ciągu 1 h, m 3 /h. p, - wartości róŝnicy ciśnień między stroną zewnętrzną i wewnętrzną drzwi, dapa, - współczynnik do obliczeń ilości powietrza, jaka przeniknęłaby przez szczeliny stykowe w temperaturze o C, tj γ η = 0 γ (3) gdzie: γ - gęstość powietrza w temperaturze badanej, γ 0 - gęstość powietrza w temperaturze 0 C. Na podstawie obliczonych wartości współczynnika infiltracji powietrza "a" dla poszczególnych poziomów róŝnicy ciśnień do 300 Pa naleŝy obliczyć średnią wartość współczynnika infiltracji "a śr " dla badanych drzwi. Wyniki badań naleŝy porównać z wymaganiami określonymi w p Sprawdzenie wodoszczelności. Badanie wodoszczelności naleŝy wykonywać wg PN-EN 1027:2001. Wyniki badań naleŝy porównać z wymaganiami p Sprawdzenie współczynnika przenikania ciepła. Współczynnik przenikania ciepła powinien być określony wg PN-EN ISO :2002. Wyniki badań naleŝy porównać z wymaganiami p Sprawdzenie izolacyjności akustycznej. Izolacyjność akustyczną drzwi naleŝy określić wg PN-EN :1999, a wskaźniki R A1, R A2 i R w naleŝy obliczać wg PN-EN ISO 717-1:1999. Wyniki naleŝy porównać z wymaganiami podanymi w p

22 AT / / Pobieranie próbek do badań Próbki do badań naleŝy pobierać zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowane drzwi naleŝy uznać za zgodne z wymaganiami, jeŝeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO PRAWNE 6.1. Niniejsza Aprobata zastępuję Aprobatę Techniczną ITB AT / Aprobata Techniczna ITB AT /2006 jest dokumentem stwierdzającym przydatność drzwi zewnętrznych i wewnętrznych wejściowych GERDA SX20 i GERDA GSX oraz wewnętrznych wejściowych GERDA SX10, o odporności na włamanie klasy C, do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. z. U. nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom uŝytkowym i przeznaczeniu, jeŝeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo Własności Przemysłowej (Dz. U. nr 119/2003 poz. 1117). Zapewnienie tych uprawnień naleŝy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta drzwi GERDA SX20, GERDA GSX i GERDA SX10 od odpowiedzialności za ich prawidłową jakość, a wykonawców robót budowlanych od odpowiedzialności za właściwe wbudowanie drzwi.

23 AT / / W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzeniem do obrotu i stosowania w budownictwie drzwi GERDA SX20, GERDA GSX i GERDA SX10 naleŝy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAśNOŚCI Aprobata Techniczna ITB AT /2006 jest waŝna do 31 sierpnia 2011 r. WaŜność Aprobaty Technicznej ITB moŝe być przedłuŝona na kolejne okresy, jeŝeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej, z odpowiednim wnioskiem, nie później niŝ 3 miesiące przed upływem terminu waŝności tego dokumentu. K O N I E C INFORMACJE DODATKOWE Normy i dokumenty związane PN-B :1999 Akustyka budowlana. Ochrona przed hałasem w budynkach - Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania PN-87/B-02151/03 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania PN-EN :1999 Akustyka. Pomiary izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Pomiary laboratoryjne izolacyjności od dźwięków powietrznych elementów budowlanych PN-EN ISO 527-1:1998 Tworzywa sztuczne -- Oznaczanie właściwości mechanicznych przy statycznym rozciąganiu -- Zasady ogólne PN-EN ISO 717-1:1999 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych PN-EN ISO :2001 Tworzywa sztuczne -- Metody ekspozycji na laboratoryjne źródła światła -- Część 1: Zasady ogólne
