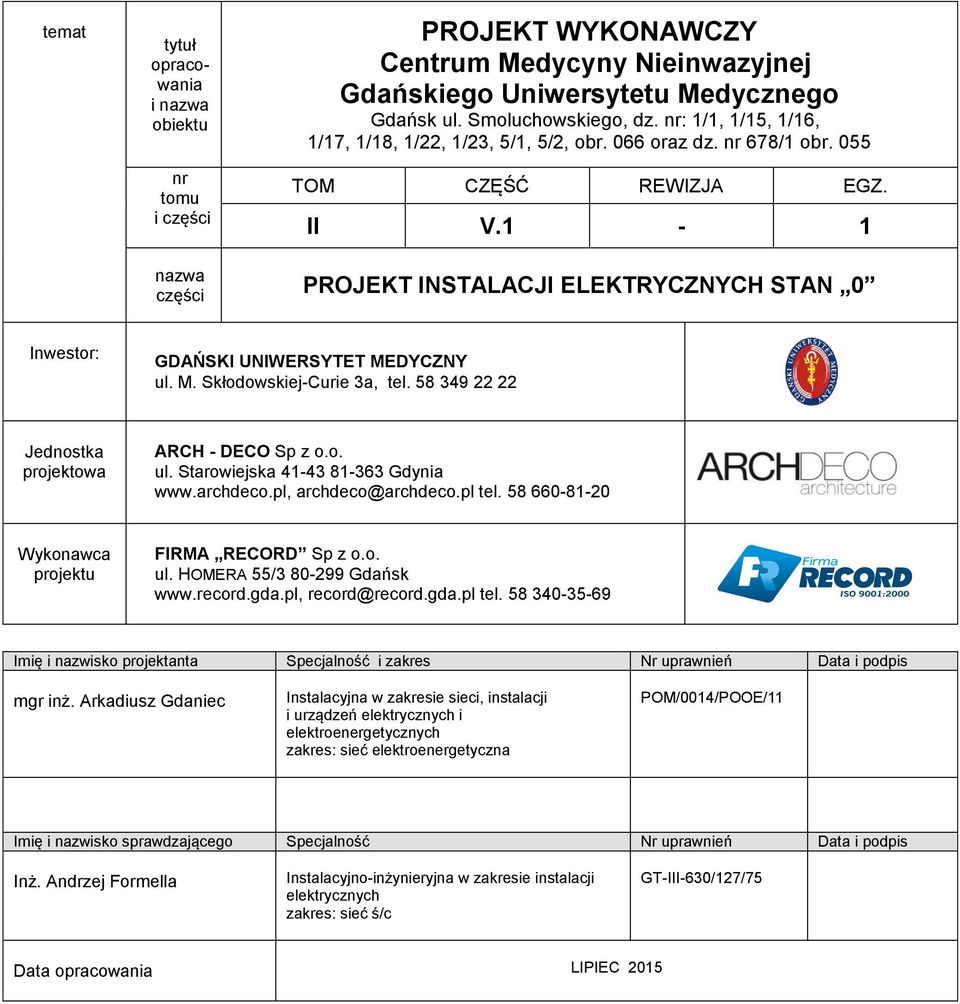

1 temat tytuł opracowania i nazwa obiektu nr tomu i części PROJEKT WYKONAWCZY Centrum Medycyny Nieinwazyjnej Gdańskiego Uniwersytetu Medycznego Gdańsk ul. Smoluchowskiego, dz. nr: 1/1, 1/15, 1/16, 1/17, 1/18, 1/22, 1/23, 5/1, 5/2, obr. 066 oraz dz. nr 678/1 obr. 055 TOM CZĘŚĆ REWIZJA EGZ. II V.1-1 nazwa części PROJEKT INSTALACJI ELEKTRYCZNYCH STAN 0 Inwestor: GDAŃSKI UNIWERSYTET MEDYCZNY ul. M. Skłodowskiej-Curie 3a, tel Jednostka projektowa ARCH - DECO Sp z o.o. ul. Starowiejska Gdynia archdeco@archdeco.pl tel Wykonawca projektu FIRMA RECORD Sp z o.o. ul. HOMERA 55/ Gdańsk record@record.gda.pl tel Imię i nazwisko projektanta Specjalność i zakres Nr uprawnień Data i podpis mgr inż. Arkadiusz Gdaniec Instalacyjna w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych zakres: sieć elektroenergetyczna POM/0014/POOE/11 Imię i nazwisko sprawdzającego Specjalność Nr uprawnień Data i podpis Inż. Andrzej Formella Instalacyjno-inżynieryjna w zakresie instalacji elektrycznych zakres: sieć ś/c GT-III-630/127/75 Data opracowania LIPIEC 2015

2 Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 1

7 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA: OPRACOWANIA ZWIĄZANE: OPIS OBIEKTU OPIS PROJEKTOWANYCH ROZWIĄZAŃ Wewnętrzne trasy kablowe i otworowania Instalacja odgromowa i uziemiająca WYTYCZNE MATERIAŁOWE WYTYCZNE WYKONAWCZE UWAGI:... 9 II. OBLICZENIA II. OBLICZENIA. III. RYSUNKI Lp. Nr rys. Nazwa rysunku 1 EG1 Plan uziomu fundamentowego. 2 EG2 Otworowanie. Poziom (-1) Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 6

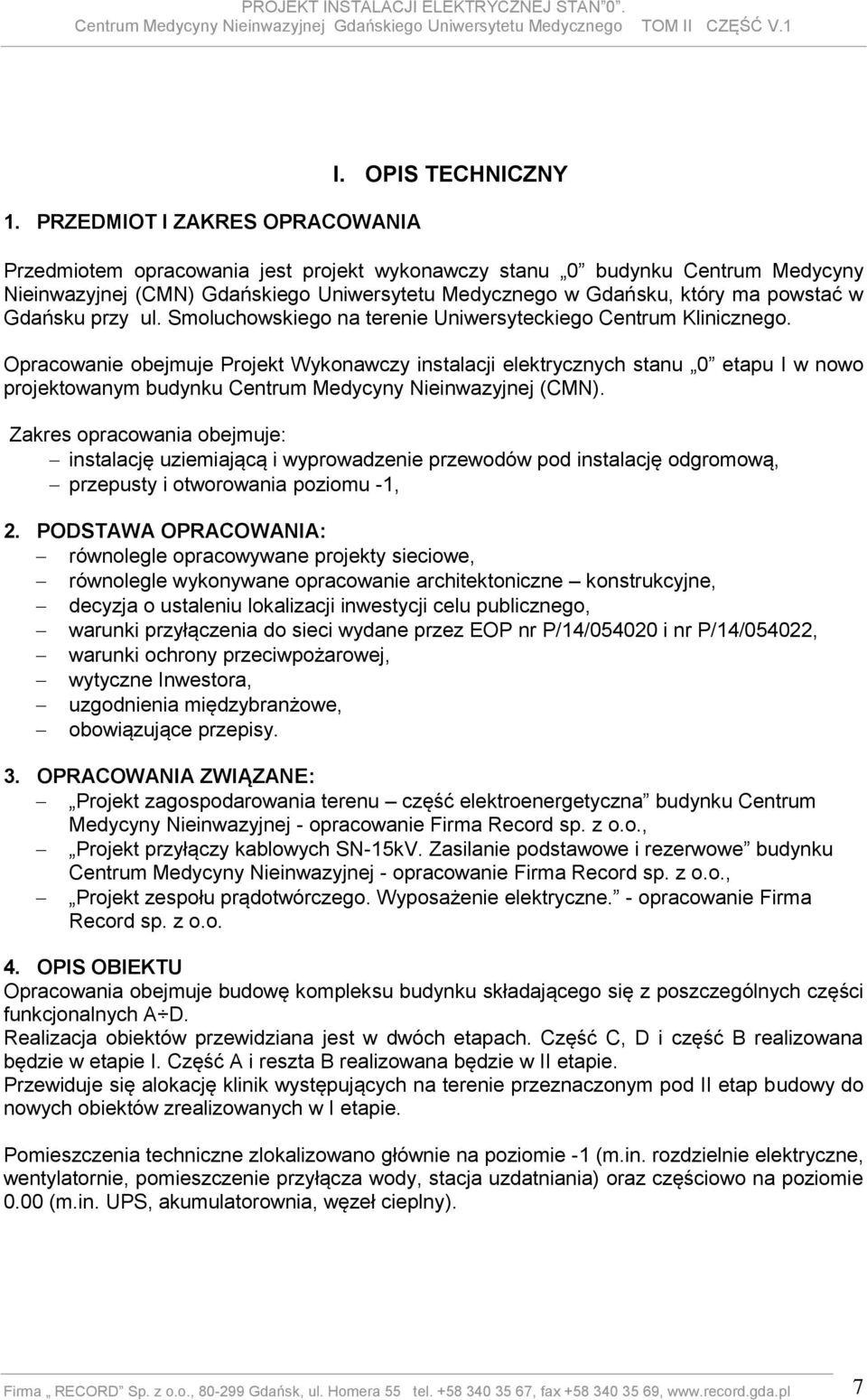

8 1. PRZEDMIOT I ZAKRES OPRACOWANIA I. OPIS TECHNICZNY Przedmiotem opracowania jest projekt wykonawczy stanu 0 budynku Centrum Medycyny Nieinwazyjnej (CMN) Gdańskiego Uniwersytetu Medycznego w Gdańsku, który ma powstać w Gdańsku przy ul. Smoluchowskiego na terenie Uniwersyteckiego Centrum Klinicznego. Opracowanie obejmuje Projekt Wykonawczy instalacji elektrycznych stanu 0 etapu I w nowo projektowanym budynku Centrum Medycyny Nieinwazyjnej (CMN). Zakres opracowania obejmuje: instalację uziemiającą i wyprowadzenie przewodów pod instalację odgromową, przepusty i otworowania poziomu -1, 2. PODSTAWA OPRACOWANIA: równolegle opracowywane projekty sieciowe, równolegle wykonywane opracowanie architektoniczne konstrukcyjne, decyzja o ustaleniu lokalizacji inwestycji celu publicznego, warunki przyłączenia do sieci wydane przez EOP nr P/14/ i nr P/14/054022, warunki ochrony przeciwpożarowej, wytyczne Inwestora, uzgodnienia międzybranżowe, obowiązujące przepisy. 3. OPRACOWANIA ZWIĄZANE: Projekt zagospodarowania terenu część elektroenergetyczna budynku Centrum Medycyny Nieinwazyjnej - opracowanie Firma Record sp. z o.o., Projekt przyłączy kablowych SN-15kV. Zasilanie podstawowe i rezerwowe budynku Centrum Medycyny Nieinwazyjnej - opracowanie Firma Record sp. z o.o., Projekt zespołu prądotwórczego. Wyposażenie elektryczne. - opracowanie Firma Record sp. z o.o. 4. OPIS OBIEKTU Opracowania obejmuje budowę kompleksu budynku składającego się z poszczególnych części funkcjonalnych A D. Realizacja obiektów przewidziana jest w dwóch etapach. Część C, D i część B realizowana będzie w etapie I. Część A i reszta B realizowana będzie w II etapie. Przewiduje się alokację klinik występujących na terenie przeznaczonym pod II etap budowy do nowych obiektów zrealizowanych w I etapie. Pomieszczenia techniczne zlokalizowano głównie na poziomie -1 (m.in. rozdzielnie elektryczne, wentylatornie, pomieszczenie przyłącza wody, stacja uzdatniania) oraz częściowo na poziomie 0.00 (m.in. UPS, akumulatorownia, węzeł cieplny). Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 7

9 5. OPIS PROJEKTOWANYCH ROZWIĄZAŃ 5.1. Wewnętrzne trasy kablowe i otworowania Otworowania na poziomie -1 przedstawione zostały na planie instalacji. Zgodnie z ustaleniami z projektantem konstrukcji na planie zostały pokazane otwory o średnicy większej niż 150mm. Otwory w ścianach żelbetowych zostały ujęte w projekcie konstrukcyjnym 5.2. Instalacja odgromowa i uziemiająca Budynek CMN zaprojektowano w technologii żelbetowej monolitycznej z elementami prefabrykowanymi. Przyjęto układ płytowo słupowy ze stropami grzybkowymi, usztywniony przestrzennie pionami komunikacyjnymi. Elementy konstrukcyjne budynku: Fundament budynku zostanie wykonany jako płyta fundamentowa wykonana na 10 cm warstwie chudego betonu (B10). Z płyty fundamentowej wystawione zostaną startery do słupów i ścian żelbetowych, Kanał technologiczny wykonany jako żelbetowy, Ściany garażu będą wykonane jako żelbetowe monolityczne, Stropy jako prefabrykowane - sprężone płyty kanałowe, Słupy konstrukcyjne będą wykonane jako żelbetowe monolityczne Budynek zostanie wyposażony w instalacje odgromową i uziemiającą zaprojektowaną zgodnie z normami. Instalację przewiduje się wykonać z następujących elementów: uziemienia fundamentowego, przewodów odprowadzających (zatopionych w konstrukcji budynku) łączących zwody niskie z uziomem fundamentowym, przewodów przyłączeniowych z uziomu do poszczególnych pomieszczeń technicznych, poziomych zwodów niskich na dachu, masztów odgromowych ochraniających urządzenia znajdujące się na dachu, Uziom fundamentowy. Na poziomie fundamentowania wykonać należy uziom fundamentowy, przez ułożenie płaskownika stalowego Fe50x4 w warstwie chudego betonu. Odcinki płaskownika poza obszarem płyt i ścian należy osłonić otuliną betonową grubości co najmniej 5cm. Płaskownik bądź pręt uziomowy nie powinien zmieniać położenia podczas wylewania mieszanki betonowej. Układany płaskownik należy łączyć: - ze zbrojeniem konstrukcyjnym ław i płyt fundamentowych (w odstępach nie większych niż dwa metry), - z płaskownikami FeZn30x4, układanymi w zewnętrznych ścianach żelbetowych i słupach konstrukcyjnych, Łączenie ze sobą prętów bądź płaskowników uziomowych powinno być wykonane w sposób gwarantujący małą rezystancję elektryczną i dużą wytrzymałość mechaniczną połączenia. Przewody odprowadzające. Należy wykonać przewody odprowadzające z płaskownika FeZn30x4 układanego w żelbetowych ścianach i słupach konstrukcyjnych. Płaskowniki zakończyć należy ponad dachem wypustami o długości min. 1 m. Wypusty te zostaną wykorzystane do połączenia przewodów odprowadzających z instalacją odgromową. Połączenia wyrównawcze. Na poziomie zerowym, w płycie stropowej, wykonać należy połączenia wyrównawcze ochrony odgromowej obiektu, układając po obwodzie budynku płaskownik stalowy Fe30x4. Płaskownik połączeń wyrównawczych połączyć należy z przewodami odprowadzającymi znajdującymi się w ścianach żelbetowych kondygnacji podziemnych. Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 8

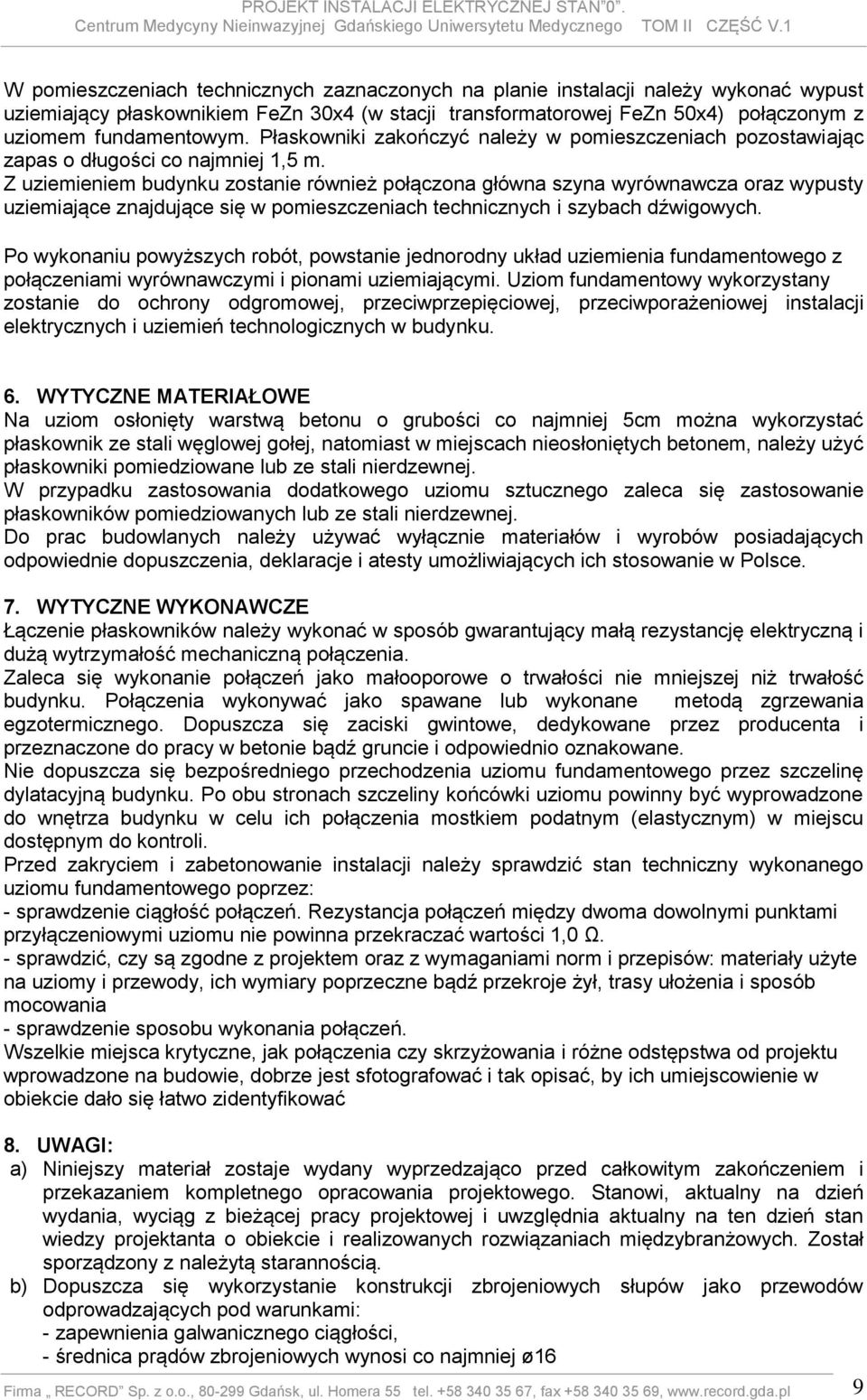

10 W pomieszczeniach technicznych zaznaczonych na planie instalacji należy wykonać wypust uziemiający płaskownikiem FeZn 30x4 (w stacji transformatorowej FeZn 50x4) połączonym z uziomem fundamentowym. Płaskowniki zakończyć należy w pomieszczeniach pozostawiając zapas o długości co najmniej 1,5 m. Z uziemieniem budynku zostanie również połączona główna szyna wyrównawcza oraz wypusty uziemiające znajdujące się w pomieszczeniach technicznych i szybach dźwigowych. Po wykonaniu powyższych robót, powstanie jednorodny układ uziemienia fundamentowego z połączeniami wyrównawczymi i pionami uziemiającymi. Uziom fundamentowy wykorzystany zostanie do ochrony odgromowej, przeciwprzepięciowej, przeciwporażeniowej instalacji elektrycznych i uziemień technologicznych w budynku. 6. WYTYCZNE MATERIAŁOWE Na uziom osłonięty warstwą betonu o grubości co najmniej 5cm można wykorzystać płaskownik ze stali węglowej gołej, natomiast w miejscach nieosłoniętych betonem, należy użyć płaskowniki pomiedziowane lub ze stali nierdzewnej. W przypadku zastosowania dodatkowego uziomu sztucznego zaleca się zastosowanie płaskowników pomiedziowanych lub ze stali nierdzewnej. Do prac budowlanych należy używać wyłącznie materiałów i wyrobów posiadających odpowiednie dopuszczenia, deklaracje i atesty umożliwiających ich stosowanie w Polsce. 7. WYTYCZNE WYKONAWCZE Łączenie płaskowników należy wykonać w sposób gwarantujący małą rezystancję elektryczną i dużą wytrzymałość mechaniczną połączenia. Zaleca się wykonanie połączeń jako małooporowe o trwałości nie mniejszej niż trwałość budynku. Połączenia wykonywać jako spawane lub wykonane metodą zgrzewania egzotermicznego. Dopuszcza się zaciski gwintowe, dedykowane przez producenta i przeznaczone do pracy w betonie bądź gruncie i odpowiednio oznakowane. Nie dopuszcza się bezpośredniego przechodzenia uziomu fundamentowego przez szczelinę dylatacyjną budynku. Po obu stronach szczeliny końcówki uziomu powinny być wyprowadzone do wnętrza budynku w celu ich połączenia mostkiem podatnym (elastycznym) w miejscu dostępnym do kontroli. Przed zakryciem i zabetonowanie instalacji należy sprawdzić stan techniczny wykonanego uziomu fundamentowego poprzez: - sprawdzenie ciągłość połączeń. Rezystancja połączeń między dwoma dowolnymi punktami przyłączeniowymi uziomu nie powinna przekraczać wartości 1,0 Ω. - sprawdzić, czy są zgodne z projektem oraz z wymaganiami norm i przepisów: materiały użyte na uziomy i przewody, ich wymiary poprzeczne bądź przekroje żył, trasy ułożenia i sposób mocowania - sprawdzenie sposobu wykonania połączeń. Wszelkie miejsca krytyczne, jak połączenia czy skrzyżowania i różne odstępstwa od projektu wprowadzone na budowie, dobrze jest sfotografować i tak opisać, by ich umiejscowienie w obiekcie dało się łatwo zidentyfikować 8. UWAGI: a) Niniejszy materiał zostaje wydany wyprzedzająco przed całkowitym zakończeniem i przekazaniem kompletnego opracowania projektowego. Stanowi, aktualny na dzień wydania, wyciąg z bieżącej pracy projektowej i uwzględnia aktualny na ten dzień stan wiedzy projektanta o obiekcie i realizowanych rozwiązaniach międzybranżowych. Został sporządzony z należytą starannością. b) Dopuszcza się wykorzystanie konstrukcji zbrojeniowych słupów jako przewodów odprowadzających pod warunkami: - zapewnienia galwanicznego ciągłości, - średnica prądów zbrojeniowych wynosi co najmniej ø16 Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 9

11 - rezystancja połączeń prętów konstrukcyjnych nie powinna przekraczać wartości 0,2 Ω. Sposób łączenia prętów zbrojeniowych należy ustalić z inspektorem robót budowlanych. Pręty zbrojenia powinny być zespawane na długości nie mniejszej niż 30mm, c) Przed rozpoczęciem zalewania betonem elementów: uziomu, przewodów odprowadzających, uziemiających i wyrównawczych, zgodność wykonania tych elementów z wytycznymi zawartymi w niniejszym opracowaniu, potwierdzić powinien inspektor robót elektrycznych wpisem do dziennika budowy. Opracował: Arkadiusz Gdaniec Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 10

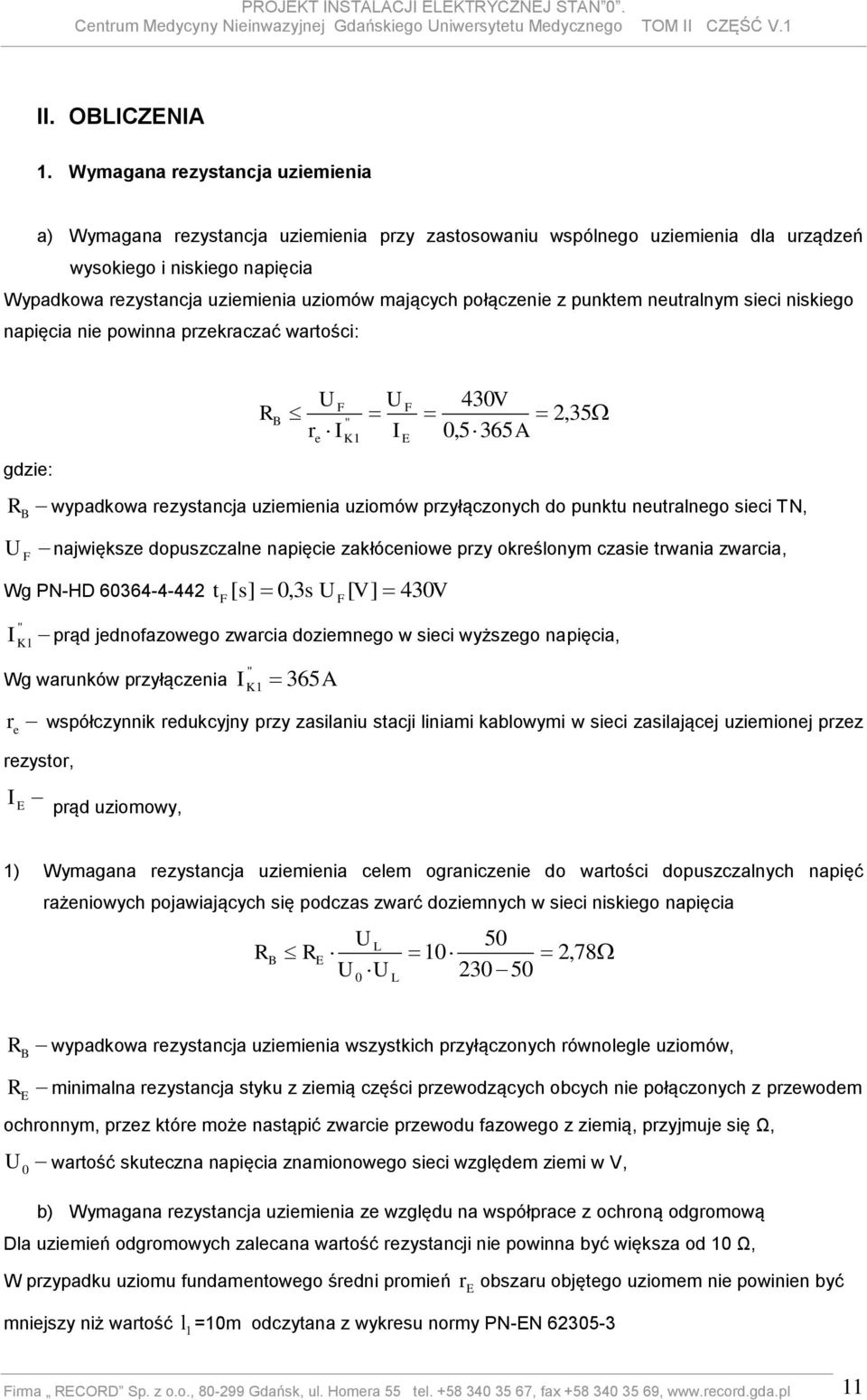

12 II. OBLICZENIA 1. Wymagana rezystancja uziemienia a) Wymagana rezystancja uziemienia przy zastosowaniu wspólnego uziemienia dla urządzeń wysokiego i niskiego napięcia Wypadkowa rezystancja uziemienia uziomów mających połączenie z punktem neutralnym sieci niskiego napięcia nie powinna przekraczać wartości: gdzie: RB U F R B U F U F 430V 2, 0, " r I I e K1 E A wypadkowa rezystancja uziemienia uziomów przyłączonych do punktu neutralnego sieci TN, największe dopuszczalne napięcie zakłóceniowe przy określonym czasie trwania zwarcia, Wg PN-HD " I K1 t F [ s] 0, 3s U F [ V] 430V prąd jednofazowego zwarcia doziemnego w sieci wyższego napięcia, Wg warunków przyłączenia " I K A r współczynnik redukcyjny przy zasilaniu stacji liniami kablowymi w sieci zasilającej uziemionej przez e rezystor, I E prąd uziomowy, 1) Wymagana rezystancja uziemienia celem ograniczenie do wartości dopuszczalnych napięć rażeniowych pojawiających się podczas zwarć doziemnych w sieci niskiego napięcia R B U L 50 RE 10 2, 78 U U L RB RE wypadkowa rezystancja uziemienia wszystkich przyłączonych równolegle uziomów, minimalna rezystancja styku z ziemią części przewodzących obcych nie połączonych z przewodem ochronnym, przez które może nastąpić zwarcie przewodu fazowego z ziemią, przyjmuje się Ω, U wartość skuteczna napięcia znamionowego sieci względem ziemi w V, 0 b) Wymagana rezystancja uziemienia ze względu na współprace z ochroną odgromową Dla uziemień odgromowych zalecana wartość rezystancji nie powinna być większa od 10 Ω, W przypadku uziomu fundamentowego średni promień re obszaru objętego uziomem nie powinien być mniejszy niż wartość l 1 =10m odczytana z wykresu normy PN-EN Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 11

13 r e l 1 c) Obliczeniowa rezystancja projektowanego uziomu fundamentowego gdzie: r - rezystywność gruntu r =700(Ωm), 0,6 0,6 700 R 3, 56 A A r e A r e 66m r e A - powierzchnia objęta obrysem uziomu (13900 m 2 ). l 1 Komentarz do obliczeniowej rezystancji uziomu. Do projektowanego uziomu fundamentowego przyłączone zostaną zbrojenia zasilających linii kablowych SN, co obniży rezystancję uziemienia projektowanej stacji. W przypadku rzeczywistej rezystancji uziemienia stacji większej od wymaganej, należy uziemienie rozbudować o dodatkowe uziomy szpilkowe, przyłączone do uziomu fundamentowego punktach, w których są przyłączone przewody odprowadzające i w możliwie jednakowych odległościach. Opracował: Arkadiusz Gdaniec Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 12
