Konfiguracja dostępu zdalnego z wykorzystaniem tunelu VPN pomiędzy SCALANCE S623 a SOFTNET Security Client

Wielkość: px
Rozpocząć pokaz od strony:

Download "Konfiguracja dostępu zdalnego z wykorzystaniem tunelu VPN pomiędzy SCALANCE S623 a SOFTNET Security Client"

Transkrypt

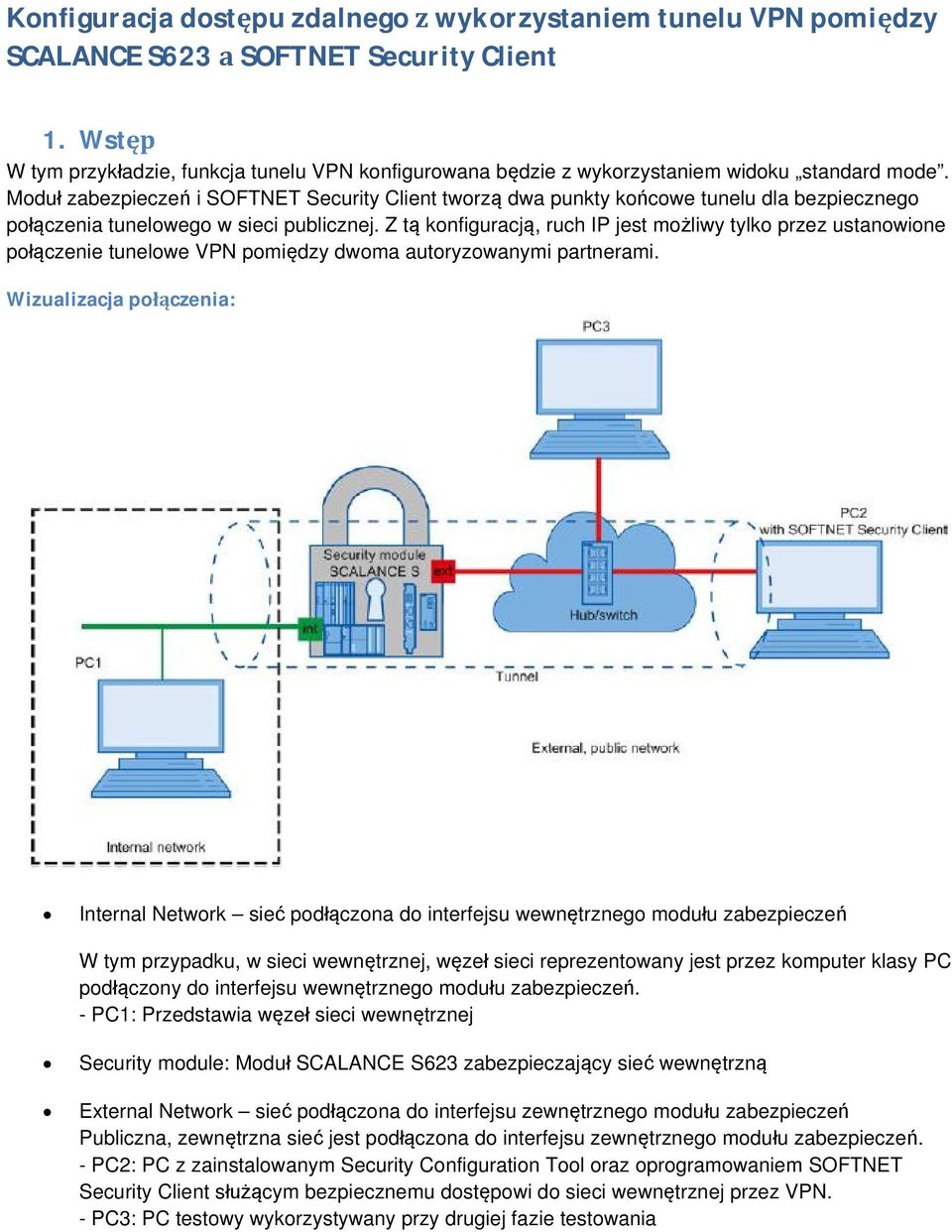

1 Konfiguracja dostępu zdalnego z wykorzystaniem tunelu VPN pomiędzy SCALANCE S623 a SOFTNET Security Client 1. Wstęp W tym przykładzie, funkcja tunelu VPN konfigurowana będzie z wykorzystaniem widoku standard mode. Moduł zabezpieczeń i SOFTNET Security Client tworzą dwa punkty końcowe tunelu dla bezpiecznego połączenia tunelowego w sieci publicznej. Z tą konfiguracją, ruch IP jest możliwy tylko przez ustanowione połączenie tunelowe VPN pomiędzy dwoma autoryzowanymi partnerami. Wizualizacja połączenia: Internal Network sieć podłączona do interfejsu wewnętrznego modułu zabezpieczeń W tym przypadku, w sieci wewnętrznej, węzeł sieci reprezentowany jest przez komputer klasy PC podłączony do interfejsu wewnętrznego modułu zabezpieczeń. - PC1: Przedstawia węzeł sieci wewnętrznej Security module: Moduł SCALANCE S623 zabezpieczający sieć wewnętrzną External Network sieć podłączona do interfejsu zewnętrznego modułu zabezpieczeń Publiczna, zewnętrzna sieć jest podłączona do interfejsu zewnętrznego modułu zabezpieczeń. - PC2: PC z zainstalowanym Security Configuration Tool oraz oprogramowaniem SOFTNET Security Client służącym bezpiecznemu dostępowi do sieci wewnętrznej przez VPN. - PC3: PC testowy wykorzystywany przy drugiej fazie testowania

2 2. Konfiguracja IP urządzeń klasy PC PC Adres IP Maska podsieci Brama domyślna PC PC PC Tworzenie nowego projektu w Security Configuration Tool 1. Zainstaluj i uruchom Security Configuration Tool na PC1 2. Wybierz Project -> New z paska menu 3. W oknie które się pojawi utwórz nowego użytkownika podając jego nazwę i hasło. Rola administratora zostanie przydzielona do tego użytkownika automatycznie 4. Potwierdź wprowadzone dane przyciskiem OK.. Rezultat: Nowy projekt został założony, otworzy się nowe okno dialogowe 5. Wybierz następujące opcje: Product type: SCALANCE S Module : S623 Firmware release: V3 6. W polu MAC address wpisz adres MAC w wymaganym formacie Adres MAC jest nadrukowany na przedzie modułu SCALANCE S. 7. W polu IP address(ext.) wpisz zewnętrzny adres IP ( ), a w polu Subnet mask(ext.) zewnętrzną maskę podsieci ( ) i potwierdź przyciskiem OK.. Uwaga! Jeżeli zamiast sieci LAN będziemy tworzyć tunel przez sieć WAN, wprowadź adres IP wewnętrznej podsieci routera DSL jako IP address ext.. We właściwościach modułu (Edit -> Properties), w zakładce VPN, w polu WAN IP address / FQDN wpisz publiczny adres IP dostarczony przez dostawcę usług Internetowych. Jeżeli używasz routera DSL jako bramy sieciowej, następujące porty muszą zostać przekserowane na adres IP modułu zabezpieczeń: Port 500 (ISAKMP) Port 4500 (NAT-T) 8. Z listy rozwijalnej Interface routing external/internal wybierz Routing mode i wprowadź następujące adresy dla interfejsu wewnętrznego modułu zabezpieczeń: IP address (int.): Subnet mask (int.): Naciśnij przycisk OK w celu zatwierdzenia zmian. 10. Skorzystaj ze skrótu klawiszowego Ctrl + M lub wybierz z paska menu Insert -> Module (W nowszych wersjach oprogramowania Software Security Client: Paste -> Module ) w celu dodania SOFTNET Security Client. 11. Wypełnij odpowiednie pola:

3 Product type: SOFTNET Configuration (SOFTNET Security Client, SCALANCE M87x/MD74x, VPN device) Module: SOFTNET Security Client Firmware release: V4 (jeżeli posiadasz starsze oprogramowanie, zaznacz wersję odpowiednią dla Twego oprogramowania) 12. Naciśnij przycisk OK. w celu zatwierdzenia zmian. 13. Zmień nazwę modułu nr 2 poprzez kliknięcie na niego prawym przyciskiem myszy w panelu nawigacyjnym i wybraniu opcji Rename z menu kontekstowego na SSC-PC2 W rezultacie powinniśmy otrzymać konfigurację odpowiadającą przedstawionej poniżej: 4. Konfiguracja grupy VPN Moduł zabezpieczeń oraz oprogramowanie SOFTNET Security Client mogą ustanowić tunel IPsec dla bezpiecznej komunikacji jeżeli są one przypisane do tej samej grupy VPN w projekcie. 1. Wybierz obiekt VPN groups z panelu nawigacyjnego i klikając prawym klawiszem myszy, z menu kontekstowego wybierz Insert group. 2. W panelu nawigacyjnym wybierz All modules 3. Wybierz moduł zabezpieczeń SCALANCE S623 i przeciągnij go do grupy VPN Group1 w panelu nawigacyjnym Moduł zabezpieczeń został przypisany do tej grupy VPN Kolor symbolu klucza zmienił kolor z szarego na niebieski 4. Wybierz moduł SOFTNET Security Client i przeciągnij go do grupy VPN Group1 w panelu nawigacyjnym Moduł zabezpieczeń również został przypisany do tej grupy VPN 5. Zapisz projekt korzystając ze skrótu klawiszowego Ctrl + S lub z paska menu wybierając Project -> Save.

4 5. Wgrywanie konfiguracji do modułu zabezpieczeń i zapisywanie konfiguracji SOFTNET Security Client 1. Wybierz z paska menu Transfer -> To all modules, co otworzy następujące okno dialogowe: 2. Wybierz wszystkie moduły klikając przycisk Select All 3. Rozpocznij wgrywanie naciskając przycisk Start. 4. Zapisz plik konfiguracyjny NazwaProjektu.SSC-PC2.dat w dowolnym miejscu i ustaw hasło dla prywatnego klucza certyfikatów Jeżeli wgrywanie konfiguracji zakończyło się sukcesem, moduł SCALANCE S jest automatycznie restartowany i aktywowana jest nowa konfiguracja. W rezultacie moduł SCALANCE S623 działa produktywnie. Sygnalizowane jest to za pomocą zmiany koloru lampki Fault na zielony. 6. Ustanawianie połączenia tunelowego za pomocą SOFTNET Security Client 1. Zainstaluj i uruchom SOFTNET Security Client na PC2. 2. Naciśnij przycisk Load Configuration i wczytaj plik konfiguracyjny NazwaProjektu.SSC- PC2.dat 3. Wprowadź hasło dla prywatnego klucza certyfikatów i potwierdź przyciskiem Next

5 4. Zostaniesz zapytany czy powinny być aktywowane połączenia tunelowe dla wszystkich węzłów sieci wewnętrznej. Wyraź zgodę naciskając przycisk Yes. 5. Naciśnij przycisk Tunnel Overview. Tunel pomiędzy SCALANCE S623, a SOFTNET Security Client został ustanowiony. Status ten jest sygnalizowany zielonym kółkiem obok wpisu Module 1. W konsoli logowania przeglądu tunelu, pomiędzy innymi informacjami, wyświetlone są sekwencje wykonanych łączeń. Dzięki tej konfiguracji ustanowiliśmy bezpieczne połączenie tunelowe, które pozwala urządzeniom z zainstalowanym SOFTNET Security Client i odpowiednio skonfigurowanym plikiem konfiguracyjnym, dodatkowo zabezpieczonym hasłem, na dostęp do PC2 znajdującego się w sieci wewnętrznej, z sieci zewnętrznej. 7. Testowanie funkcjonalności tunelu VPN W jaki sposób można przetestować skonfigurowaną funkcjonalność? Można to zrobić poprzez komendę ping. Jako alternatywę, możesz również użyć innych programów komunikacyjnych, aby przetestować zaporę ogniową.

6 Uwaga! W systemach Windows, zapora ogniowa może zostać skonfigurowana w taki sposób, że komenda ping jest blokowana. Testowanie faza 1 1. Na PC2 uruchom wiersz poleceń (W+R, wpisujemy cmd i naciskamy OK. ) 2. Wywołaj polecenie Ping z PC2 do PC1 wpisując w wiersz poleceń ping Pozytywna odpowiedź powinna wyglądać tak: W rezultacie, jeżeli pakiety dotarły do PC1, statystyki powinny wyglądać tak jak na załączonym zrzucie ekranu. W związku z tym, że żadna inna komunikacja nie jest dozwolona, pakiety te muszą zostać przetransportowane przez tunel VPN. Testowanie faza 2 Powtórz test wysyłając komendę ping z PC3: 1. Na PC3 uruchom wiersz poleceń (W+R, wpisujemy cmd i naciskamy OK. ) 2. Wywołaj polecenie Ping z PC3 do PC2 wpisując w wiersz poleceń ping Negatywna odpowiedź powinna wyglądać tak: Pakiety z PC3 nie potrafią osiągnąć PC2 z powodu braku połączenia tunelowego pomiędzy tymi urządzeniami jak również dlatego, że normalny ruch IP jest zabroniony
