1 Realizacja zadań z zakresu geodezji i kartografii na szczeblu regionalnym Andrzej Figas INFO-OŚRODEK Ustroń, 7-9 listopada 2011 r.

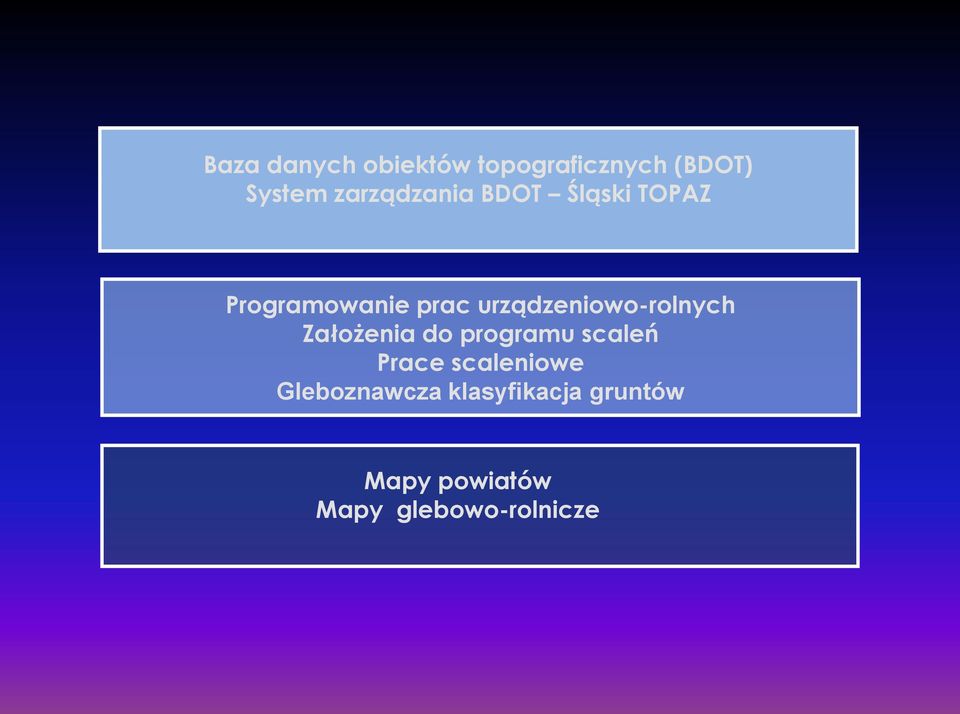

2 Baza danych obiektów topograficznych (BDOT) System zarządzania BDOT Śląski TOPAZ Programowanie prac urządzeniowo-rolnych Założenia do programu scaleń Prace scaleniowe Gleboznawcza klasyfikacja gruntów Mapy powiatów Mapy glebowo-rolnicze

3 Realizacja zadań wynikających z art. 7c pkt 3 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (tekst jednolity: Dz. U. z 2010 r. Nr 193, poz z późn. zm. ) przez Marszałka Województwa Śląskiego w zakresie: tworzenia, prowadzenia i udostępniania bazy danych obiektów topograficznych Opracowanie warstw BDOT (o szczegółowości zapewniającej tworzenie opracowań kartograficznych w skalach 1: : ) System do zarządzania BDOT Śląski TOPAZ

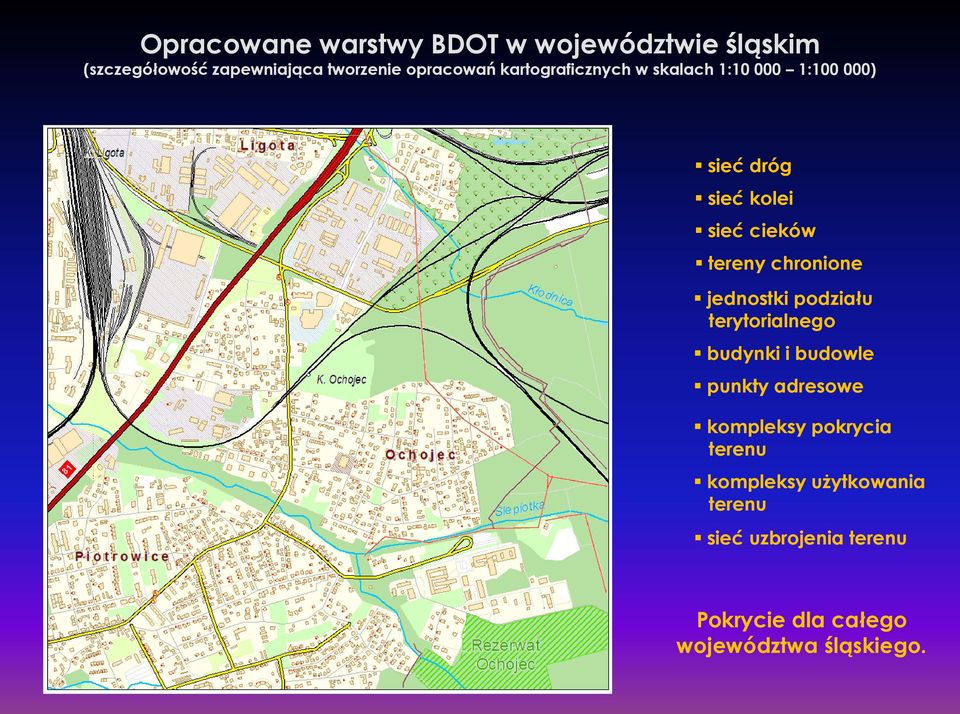

4 Opracowane warstwy BDOT w województwie śląskim (szczegółowość zapewniająca tworzenie opracowań kartograficznych w skalach 1: : ) sieć dróg sieć kolei sieć cieków tereny chronione jednostki podziału terytorialnego budynki i budowle punkty adresowe kompleksy pokrycia terenu kompleksy użytkowania terenu sieć uzbrojenia terenu Pokrycie dla całego województwa śląskiego.

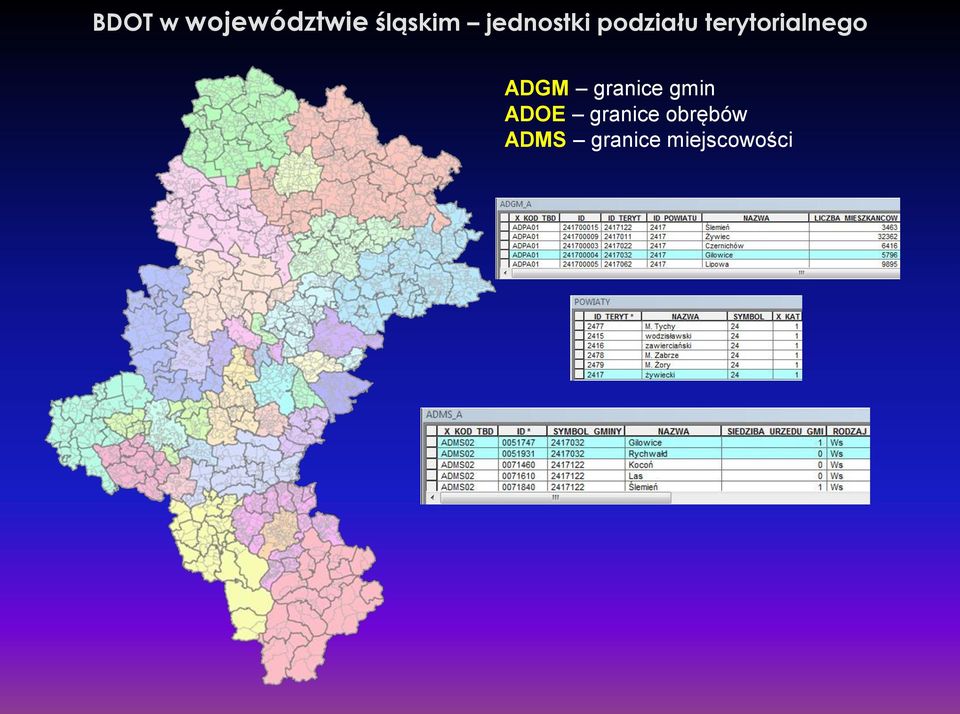

5 BDOT w województwie śląskim jednostki podziału terytorialnego ADGM granice gmin ADOE granice obrębów ADMS granice miejscowości

6 BDOT w województwie śląskim jednostki podziału terytorialnego

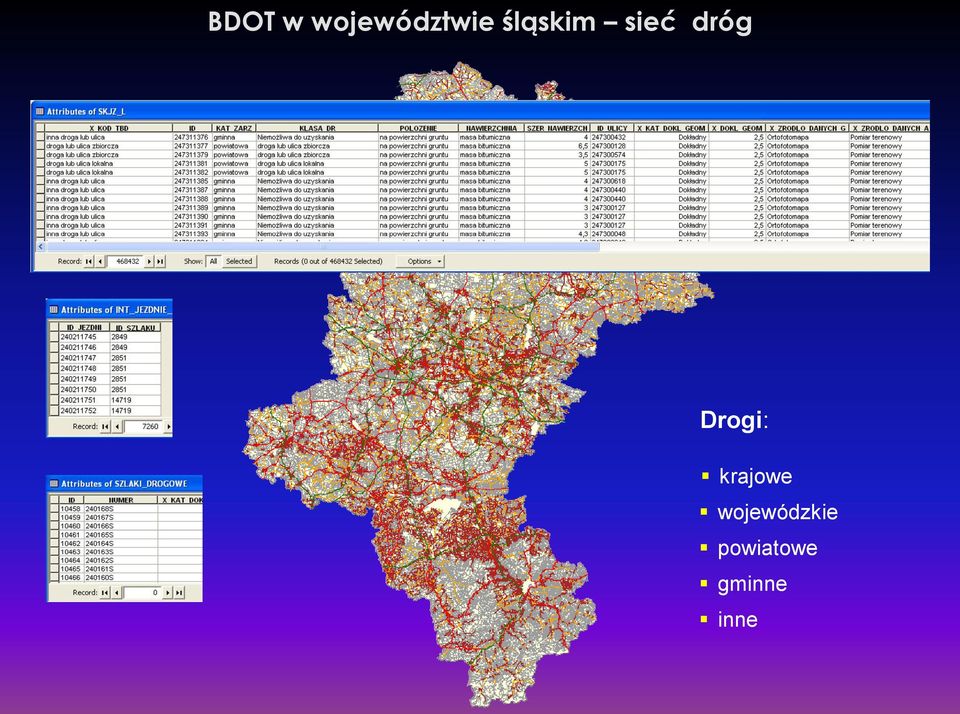

7 BDOT w województwie śląskim sieć dróg Drogi: krajowe wojewódzkie powiatowe gminne inne

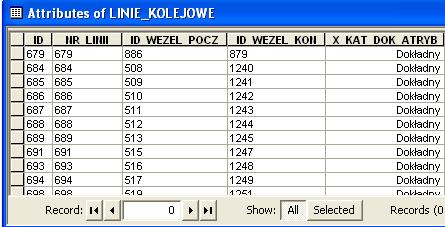

8 BDOT w województwie śląskim sieć kolei SKKL tory lub zespoły torów: tramwajowe kolejowe

9 BDOT w województwie śląskim sieć dróg i kolei BBMO - budowle mostowe (wiadukty, mosty, tunele) BBTS urządzenia transportowe (obrotnice) BBUD umocnienia kolejowe (perony, rampy) OIKM obiekty związane z komunikacją (przystanki autobusowe, tramwajowe i kolejowe)

10 BDOT w województwie śląskim odcinki jezdni

11 BDOT w województwie śląskim obszary chronione

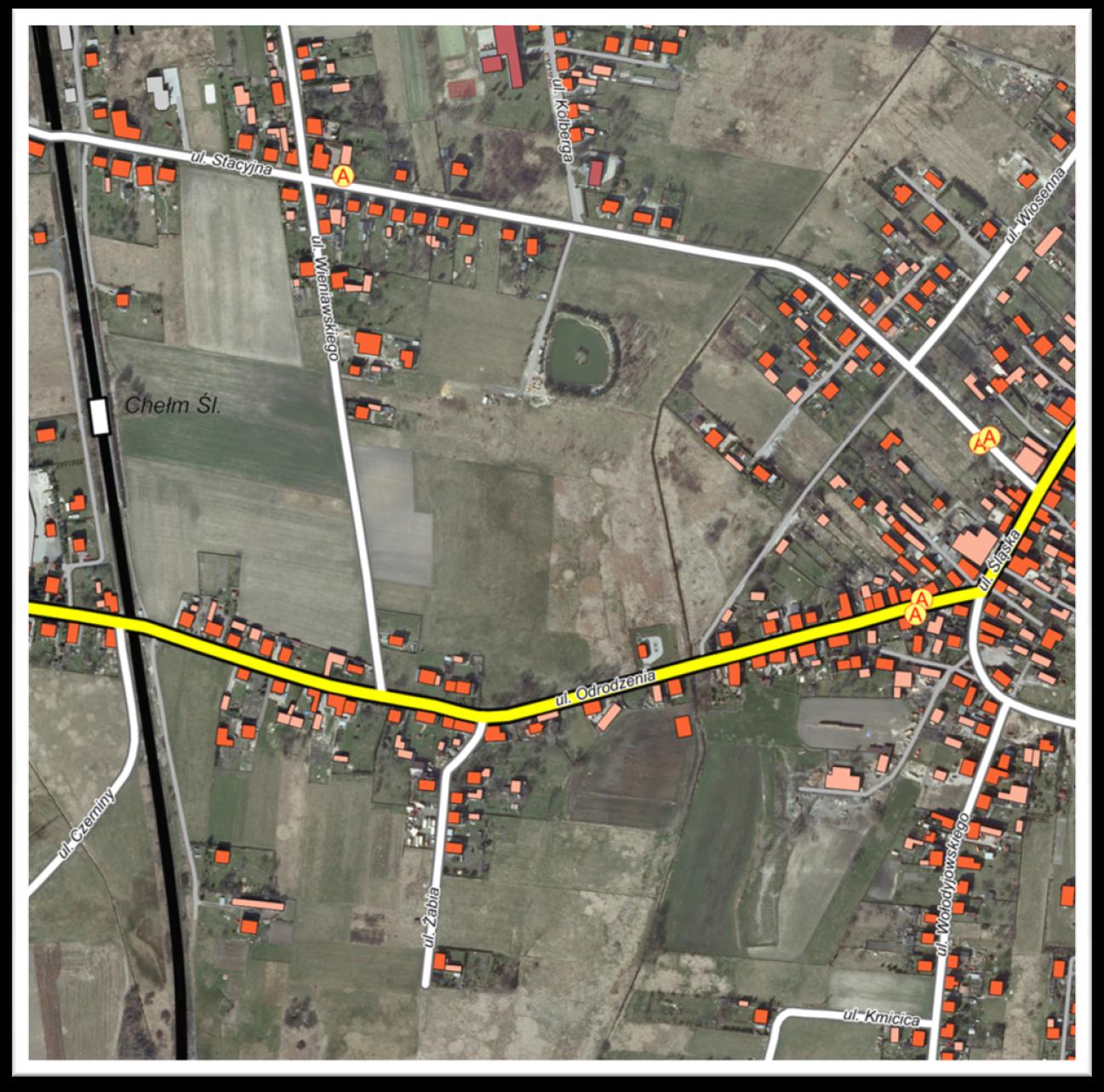

12 BDOT w województwie śląskim budynki i punkty adresowe

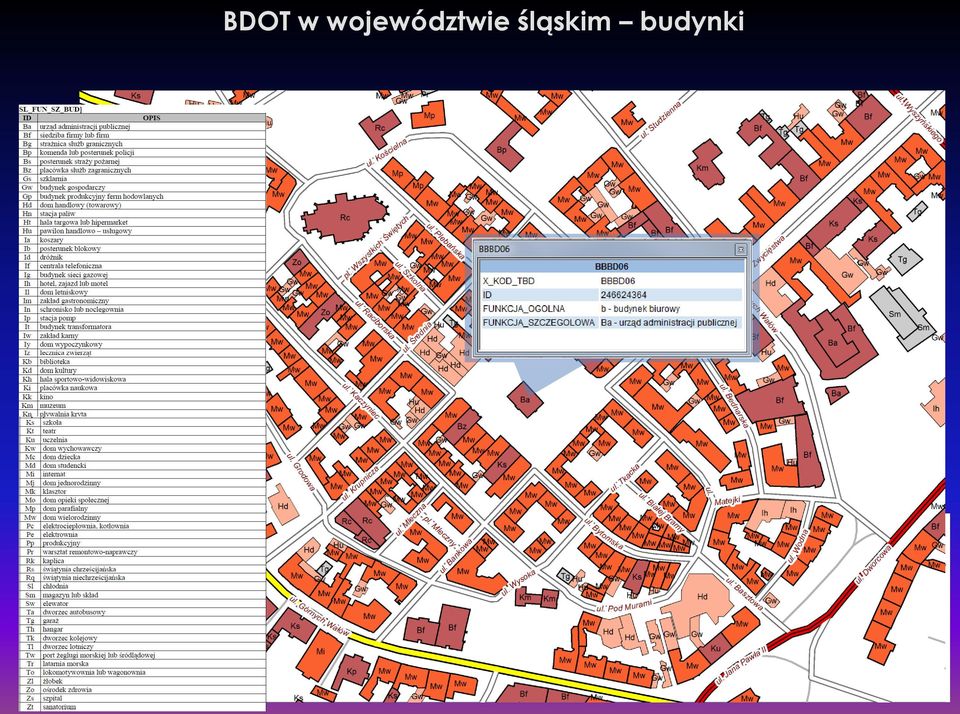

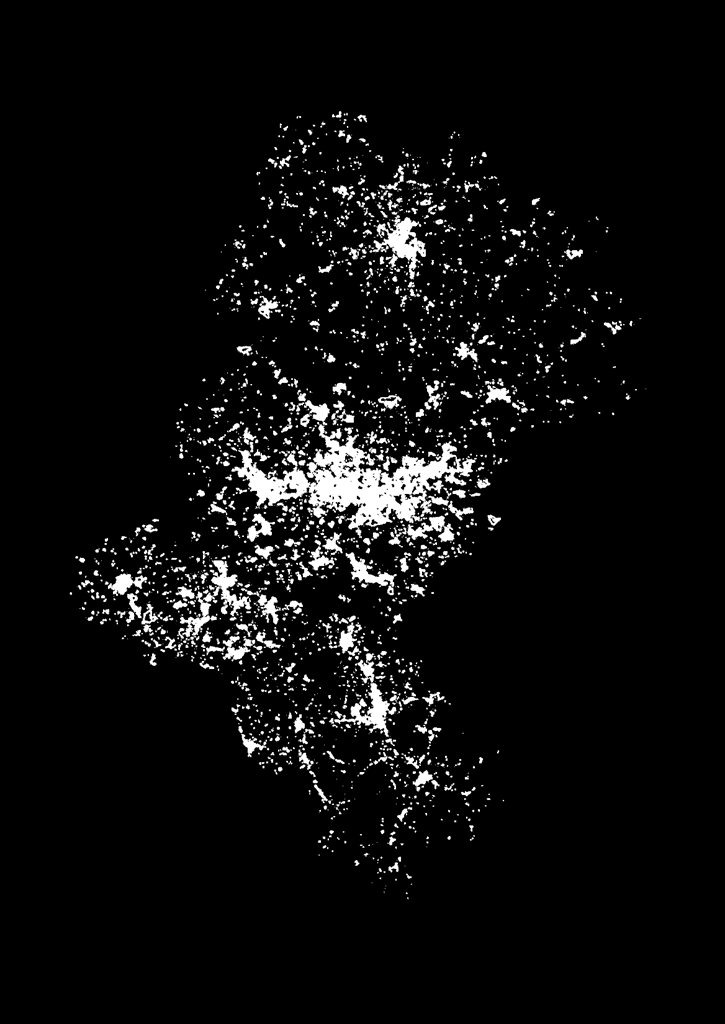

13 BDOT w województwie śląskim budynki

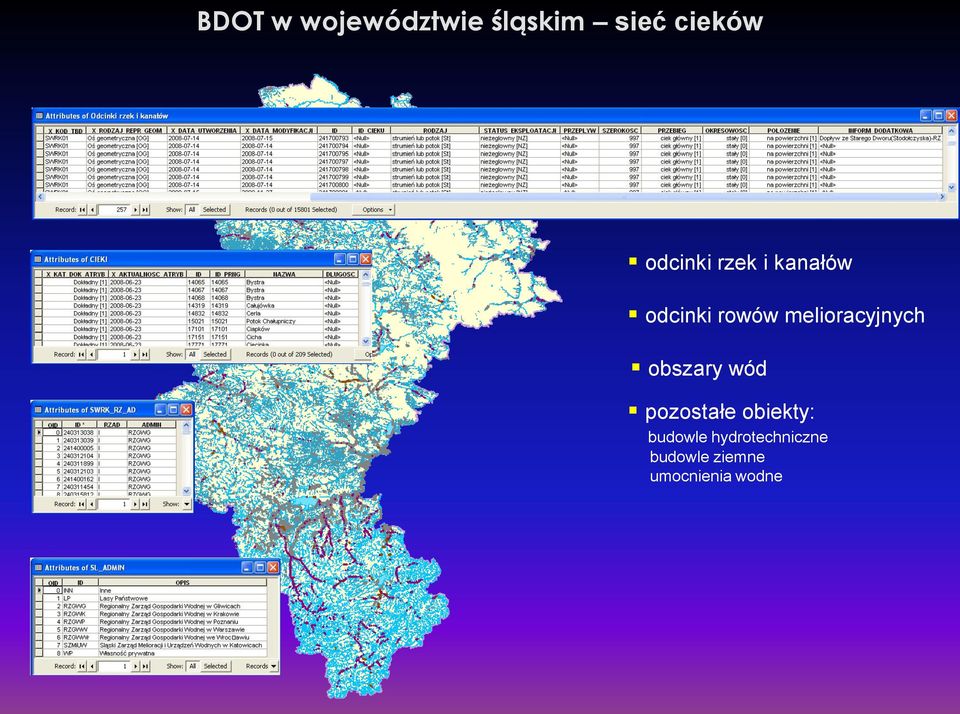

14 BDOT w województwie śląskim sieć cieków odcinki rzek i kanałów odcinki rowów melioracyjnych obszary wód pozostałe obiekty: budowle hydrotechniczne budowle ziemne umocnienia wodne

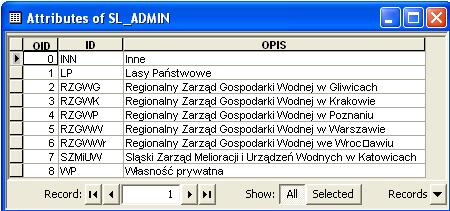

15 BDOT w województwie śląskim sieć cieków

16 BDOT w województwie śląskim kompleksy pokrycia terenu tereny leśne lub zadrzewione tereny zabudowany gęstej, zwartej lub luźnej obszary wód tereny roślinności krzewiastej tereny roślinności trawiastej i upraw rolnych tereny upraw trwałych tereny komunikacyjne tereny gruntów odsłoniętych inne tereny niezabudowane

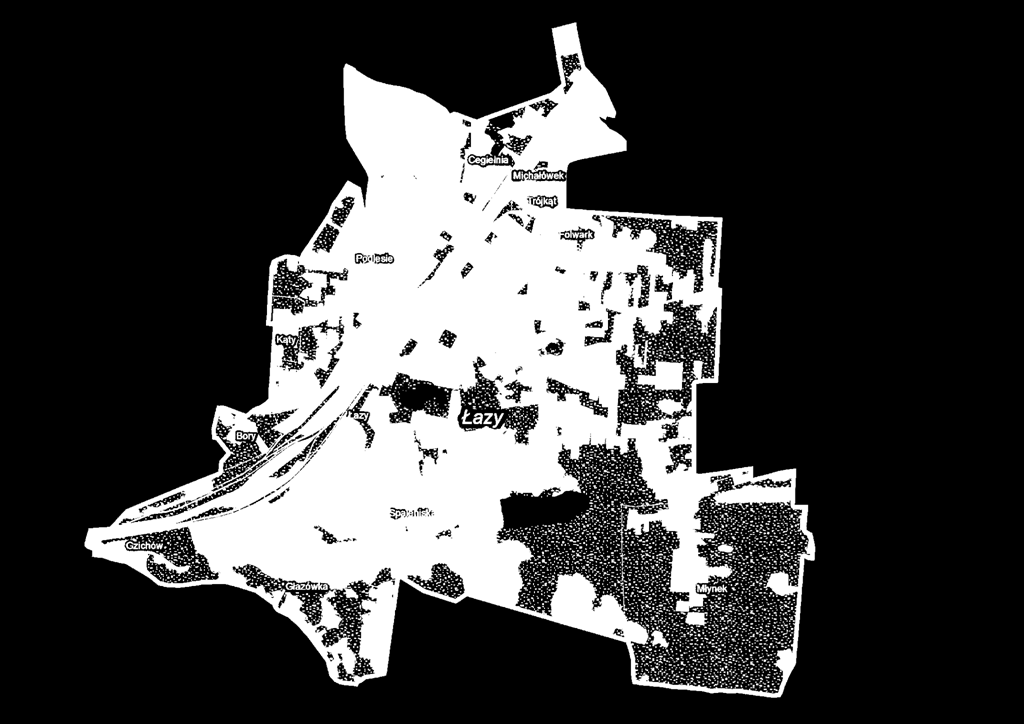

17 BDOT w województwie śląskim kompleksy pokrycia terenu

18 BDOT w województwie śląskim kompleksy użytkowania terenu

19 BDOT w województwie śląskim uzbrojenie terenu

20 Baza obiektów użyteczności publicznej Obiekty administracji publicznej urząd gminy, urząd miasta, urząd miasta i gminy, urząd powiatowy, urząd wojewódzki, urząd marszałkowski, urząd celny, urząd statystyczny Konsulat, sąd, prokuratura, urząd pracy, urząd skarbowy Straż pożarna, policja, ratownictwo medyczne posterunek zawodowej straży pożarnej komenda lub posterunek policji jednostki ratownictwa medycznego (pogotowie ratunkowe) Obiekty służby zdrowia i opieki medycznej szpital, sanatorium, żłobek Obiekty oświaty i nauki szkoła, przedszkole, uczelnia Obiekty kultury, sportu i rekreacji muzeum, kino, teatr, biblioteka, dom kultury, pływalnia kryta hala sportowo-widowiskowa, ogród botaniczny,,ogród zoologiczny, planetarium Obiekty zamieszkania zbiorowego dom opieki społecznej, dom dziecka, internat, dom studencki, hotel,motel, zajazd, schronisko turystyczne, zakład karny, dom wypoczynkowy Obiekty handlowe i usługowe hipermarket (centrum handlowe), urząd pocztowy Obiekty sakralne i obiekty z nimi związane świątynia lub kaplica chrześcijańska, plebania, dom parafialny klasztor Obiekty transportu port lotniczy, port żeglugi morskiej lub śródlądowej dworzec kolejowy, dworzec autobusowy Obiekty związane z gospodarką leśną nadleśnictwo, leśniczówka

21 Ciągi ruchu BDOT w województwie śląskim klasy obiektów w trakcie opracowania Ciągi ruchu pieszego i rowerowego Odcinki przepraw Budowle mostowe Umocnienia drogowe lub kolejowe Ogrodzenia Budowle ziemne Urządzenia transportowe Budowle cmentarne Inne budowle (trybuny dla widzów, estrada) Kompleksy mieszkaniowe Kompleksy usług hotelarskich Kompleksy oświatowe Kompleks ochrony zdrowia i opieki społecznej Inne kompleksy użytkowania terenu Obiekty przyrodnicze Obiekty związane z komunikacją Obiekty o znaczeniu orientacyjnym w terenie Mokradła Trzcina, sitowie Punkty osnowy geodezyjnej Punkty graniczne Jednostki podziału ewidencyjnego Przewidywany termin zakończenia umowy styczeń 2012 r.

22 MODUŁ IMPORTU MODUŁ INTEGRACJI MODUŁ AKTUALIZACJI I EDYCJI MODUŁ PRZEGLĄDANIA I PREZENTACJI MODUŁ UDOSTĘPNIANIA I EKSPORTU System Zarządzania BDOT Śląski TOPAZ BAZA SYSTEMU MODUŁ ADMINISTRACJI I ZARZĄDZANIA

23 Podstawowa funkcjonalność systemu TOPAZ aktualizacja danych na podstawie różnych źródeł, w tym możliwość zintegrowania danych pochodzących z EGiB, TERYT, PRG, PRNG wielodostępna edycja danych oparta na wersjonowaniu oraz przechowywanie historii bazy import z różnych struktur i formatów, kompleksowa kontrola i zintegrowanie z danymi istniejącymi wydawanie danych pochodzących z BDOT na zewnątrz na potrzeby zgłoszonej pracy lub zlecenia, w tym eksport do różnych struktur, formatów i układów przestrzennych Zautomatyzowane komponowanie standardowych opracowań kartograficznych (mapa topograficzna w skali 1: i niestandardowych (różne skale, układy, zakresy wykorzystanych danych, zasięgi przestrzenne) Przy budowie systemu TOPAZ wykorzystano istniejącą infrastrukturę informatyczną oraz oprogramowanie dostępne w WODGiK w Katowicach, m.in. ESRI ArcGIS 9.3, Oracle 11g. System będzie zintegrowany z KSZBDOT tworzonym przez GGK.

24 Współpraca z powiatowymi ośrodkami

25 Realizacja zadań wynikających z art. 7c pkt 4 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (tekst jednolity: Dz. U. z 2010 r. Nr 193, poz z późn. zm. ) przez Marszałka Województwa Śląskiego w zakresie: programowania i koordynacji prac urządzeniowo-rolnych Opracowanie Programów prac urządzeniowo-rolnych Opracowanie Założeń do projektu scalenia gruntów oraz Studium środowiskowego wraz z oceną wpływu projektu na środowisko

26 REALIZACJA PROGRAMU PRAC URZĄDZENIOWO-ROLNYCH 1. Nawiązanie współpracy z urzędem gminy i sołectwami. 2. Pozyskanie danych źródłowych w zakresie: ewidencji gruntów, planu zagospodarowania przestrzennego, granicy rolno-leśnej, zasobów, wydobycia złóż i kopalin naturalnych spisu rolnego, danych demograficznych z urzędu statystycznego, melioracji podstawowych i szczegółowych, innych istniejących opracowań. 3. Inwentaryzacja terenowa stanu istniejącego w zakresie: lasów, terenów zdewastowanych i zaniedbanych, zadrzewień i zakrzewień, dróg, rowów, terenów podmokłych i oczek wodnych, wykonanie dokumentacji fotograficznej.

27 INWENTARYZACJA TERENOWA STANU ISTNIEJĄCEGO Fragment mapy wywiadu terenowego opracowanej w ramach realizacji Programu prac urządzeniowo-rolnych dla gminy Skoczów obręb Ochaby Wielkie stan na maj 2011 r.

28 REALIZACJA PROGRAMU PRAC URZĄDZENIOWO-ROLNYCH 4. Analiza stanu istniejącego na podstawie pozyskanych materiałów źródłowych i inwentaryzacji terenowej. 5. Ustalenie programu prac urządzeniowo- rolnych: ustalenie rodzaju i zakresu niezbędnych zabiegów urządzeniowo-rolnych, ustalenie kolejności wykonywania zabiegów urządzeniowo-rolnych, ustalenie możliwych źródeł finansowania prac urządzeniowo-rolnych. 6. Opracowanie projektu Programu prac urządzeniowo rolnych : 7. Konsultacje społeczne projektu Programu prac urządzeniowo rolnych. 8. Opracowanie map przeglądowych w formie cyfrowej i drukowanej. 9. Opracowanie ostatecznej formy Programu prac urządzeniowo - rolnych

29 GMINA GOLESZÓW PROGRAM PRAC URZĄDZENIOWO - ROLNYCH Mapa nr 9 skala 1 : Legenda: - Wody stojące - Rowy melioracji szczegółowej do konserwacji - Tereny wymagajace wykonania nowej melioracji - Tereny leśne i zadrzewione - Planowane zalesienia - Istniejące zadrzewienia i zakrzaczenia - Drogi - Drogi do modernizacji - Droga krajowa - Linia kolejowa - Tereny rolne - Tereny zabudowane - Tereny przeznaczone do zainwestowania - Wysoki stopień zapotrzebowania na prace urządzeniowo - rolne - Średni stopień zapotrzebowania na prace urządzeniowo - rolne - Niski stopień zapotrzebowania na prace - Rzeki urządzeniowo - rolne - Cieki melioracji podstawowej wymagające konserwacji - Granica obrębów - Granica gminy - Nazwy obrębów PROGRAM PRAC URZĄDZENIOWO-ROLNYCH DLA GMINY GOLESZÓW Na zlecenie: Urzędu Marszałkowskiego Województwa Śląskiego opracowano: BESKIDZKIE BIURO GEODEZJI I TERENÓW ROLNYCH Żywiec ul. Powstańców Śląskich 9a tel. (033) , fax. (033) bbgitr@o2.pl

30 WYKONANIE PROGRAMÓW PRAC URZĄDZENIOWO-ROLNYCH W 2011 ROKU Powiat Obiekty proponowane do realizacji Gmina Powierzchnia w [ha] Wykonawca bielski Czechowice-Dziedzice obszar wiejski BBGiTR cieszyoski Strumieo obszar wiejski BBGiTR Skoczów obszar wiejski BBGiTR częstochowski Dąbrowa Zielona CzBGiTR myszkowski Niegowa CzBGiTR OGÓŁEM

31 Założenia do projektu scalenia oraz Studium środowiskowego wraz z oceną wpływu projektu na środowisko Stanowią niezbędne załączniki do Wniosków o dofinansowanie realizacji projektów scaleń składanych przez Starostę Otwierają możliwość wykorzystania środków unijnych w ramach Programu Rozwoju Obszarów Wiejskich

32 WYKONANIE ZAŁOŻEŃ DO PROJEKTU SCALENIA W 2011 ROKU Powiat Obiekty proponowane do realizacji w ramach PROW Obiekt Powierzchnia w [ha] Wykonawca raciborski Maków, gm. Pietrowice Wielkie 776 BBGiTR Kornice, gm. Pietrowice Wielkie 585 BBGiTR OGÓŁEM 1 361

33 REALIZACJA ZAŁOŻEŃ DO PROJEKTU SCALENIA 1. Analiza stanu istniejącego w zakresie: rolniczej przestrzeni produkcyjnej, struktury użytkowania gruntów, struktury władania gruntami, rozdrobnienia gospodarstw rolnych, 2. Opracowanie koncepcji założeń do projektu scalenia w zakresie: kształtowania krajobrazu, gospodarowania gruntami i kształtowania struktury agrarnej, przestrzennej organizacji gospodarstw, poprawy warunków wodnych dla obiektów. 3. Studium środowiskowe wraz z oceną wpływu projektu na środowisko: analiza i stan środowiska naturalnego, wpływ projektu scalenia na środowisko.

34 projektowana droga gruntowa drogi gruntowe nieujawnione w EGiB kierunki działek projektowanych proponowany obszar ochronny drogi gminne gruntowe planowane tereny zabudowy mieszkaniowej jednorodzinnej tereny zabudowane w EGiB

35 Wykonane i planowane realizacji prace scaleniowe w okresie * Obiekty, zaplanowane do realizacji prac scaleniowych przez Krakowskie Biuro Geodezji i Terenów Rolnych w ramach porozumienia z Województwem Małopolskim, zgodnie z uchwałą Sejmiku Województwa Śląskiego

36 Przykładowe rezultaty prac scaleniowych Obręb Wiercica, gmina Przyrów Likwidacja uciążliwej szachownicy działek na przykładzie gruntów Agencji Nieruchomości Rolnych Liczba działek ANR : przed scaleniem 269 po scaleniu 26 Średnia powierzchnia działki ANR : przed scaleniem 0,19 ha po scaleniu 2,05 ha

37 Skrzydlów, gmina Kłomnice projektowana droga dojazdowa do pól Przykłady zagospodarowania poscaleniowego Renowacja rowów melioracyjnych Początkowy etap realizacji Budowa lub odbudowa przepustów Efekt końcowy

38 GLEBOZNAWCZA KLASYFIKACJA GRUNTÓW Realizacja zadań wynikających z art. 7c pkt 4 i 5 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (tekst jednolity: Dz. U. z 2010 r. Nr 193, poz z późn. zm. ) przez Marszałka Województwa Śląskiego w zakresie: analizy zmian w strukturze agrarnej oraz monitorowania zmian w sposobie użytkowania gruntów oraz ich bonitacji Pozyskanie informacji w zakresie powierzchni poszczególnych użytków gruntowych w podziale na klasy bonitacyjne Monitorowanie i analizowanie wszelkich czynników wpływających na zmiany w strukturze agrarnej gospodarstw rolnych

39 GLEBOZNAWCZA KLASYFIKACJA GRUNTÓW Planuję się, aby pozyskiwanie przedmiotowych informacji miało charakter cykliczny wg stanu na dzień 1 stycznia każdego roku.

40 Realizacja zadań wynikających z art. 7c pkt 2 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (tekst jednolity: Dz. U. z 2010 r. Nr 193, poz z późn. zm. ) przez Marszałka Województwa Śląskiego w zakresie: zlecanie wykonania i udostępnianie map topograficznych i tematycznych Mapy powiatów Mapy glebowo-rolnicze

41 Mapy powiatów - opracowane Mapy powiatów w trakcie opracowania: powiat będziński i m. Dąbrowa Górnicza, powiat pszczyński, powiaty subregionu zachodniego : pow. raciborski, pow. rybnicki i m. Rybnik, pow. wodzisławski, m. Żory, m. Jastrzębie-Zdrój

42 Mapy glebowo-rolnicze We wrześniu 2011 r. został ogłoszony przetarg nieograniczony na wykonanie cyfrowych map tematycznych (glebowo-rolniczych) dla wybranych obszarów województwa śląskiego. Prace zostały podzielone na dwa etapy: Etap I kalibracja rastrów dla powiatów: bieruńsko-lędzińskiego, częstochowskiego, raciborskiego. Etap II kalibracja rastrów dla powiatów: rybnickiego i zawierciańskiego oraz opracowanie cyfrowej mapy glebowo-rolniczej dla wszystkich powiatów objętych zamówieniem. Listopad 2011 r. - planowany termin podpisania umowy z Wykonawcą zamówienia tj. EUROSYSTEM S.A. z siedzibą w Chorzowie

43 Zamówienie obejmuje opracowanie cyfrowej mapy glebowo-rolniczej zawierającej klasy obiektów: GLEBY i ODKRYWKI wraz z częścią bazodanową, na podstawie rastrowych map glebowo-rolniczych w skali 1: Fragment cyfrowej mapy glebowo-rolniczej obrębu Maków, powiat raciborski. Opracowanie pilotażowe wykonane w Wojewódzkim Ośrodku Dokumentacji Geodezyjnej i Kartograficznej w Katowicach.

44 DZIĘKUJĘ ZA UWAGĘ Urząd Marszałkowski Województwa Śląskiego Wydział Geodezji, Kartografii i Gospodarki Nieruchomościami ul. Ligonia Katowice
