Rejestrator cyfrowy VEDVR 2104S. Instrukcja instalacji i obsługi

Transkrypt

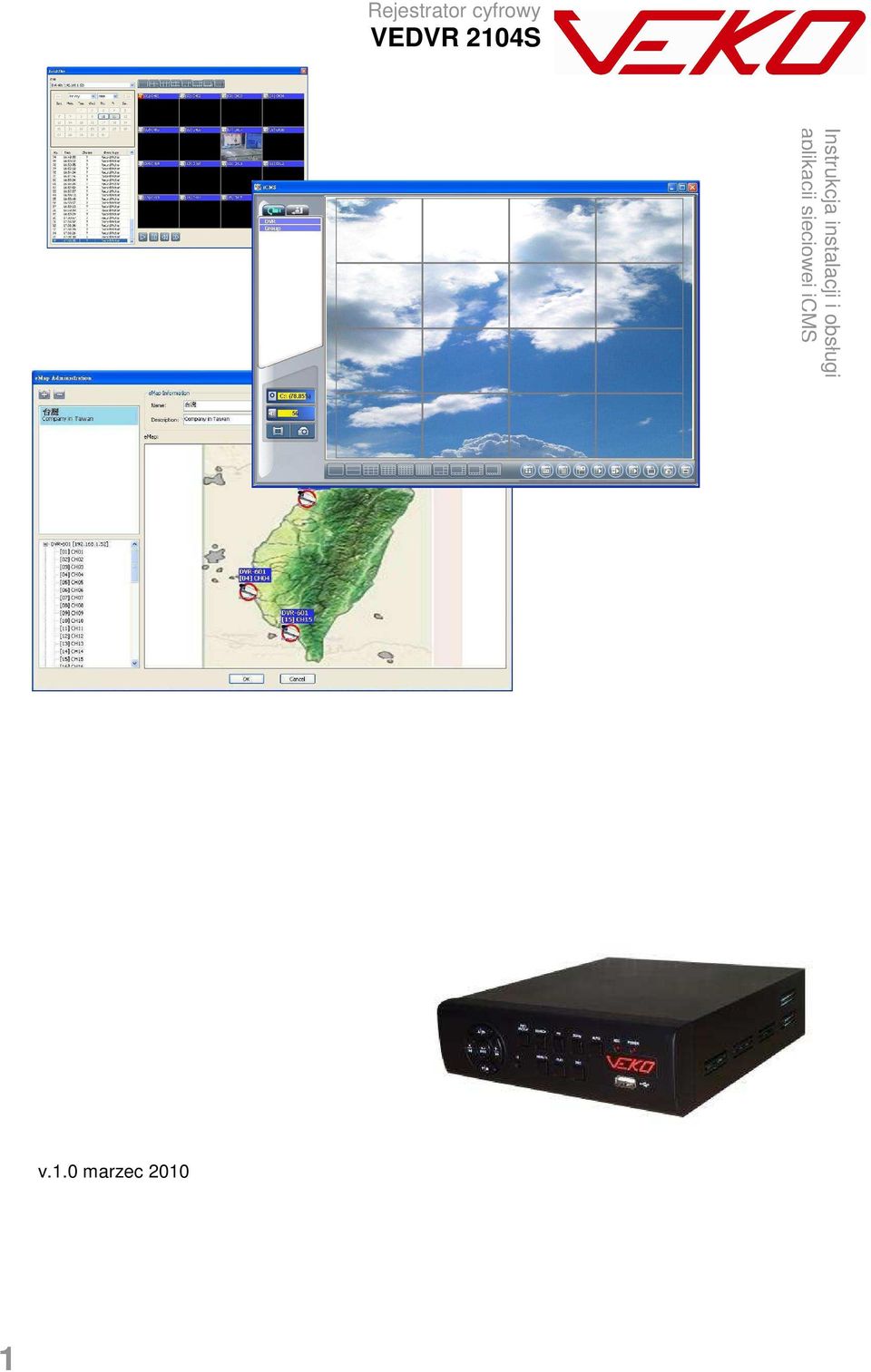

1 v.1.0 marzec

2 SPIS TREŚCI 1 Wymagania sprzętowe Instalacja oprogramowania icms Środowisko pracy w icms Lista grup, rejestratorów i zakładka zdarzeń Rejestratory i grupy urządzeń Zakładka zdarzeń Informacje o PC Główny wyświetlacz Mapa synoptyczna emap Kontrola kamer PTZ Konfiguracja aplikacji icms, funkcje specjalne Zarządzanie uŝytkownikami aplikacji icms Zarządzanie rejestratorami aplikacji icms Zarządzanie grupami podłączonych urządzeń Tryb edycji i zarządzania emap ami Zdalne odtwarzanie nagrań z rejestratorów Przeglądanie dysków HDD podłączonych do rejestratora Odtwarzanie plików ze wskazanego miejsca na dysku komputera Przeglądarka nagrań alarmowych ze zdarzeń Zarządzanie zrzutami ekranowymi Zarządzanie nagraniami

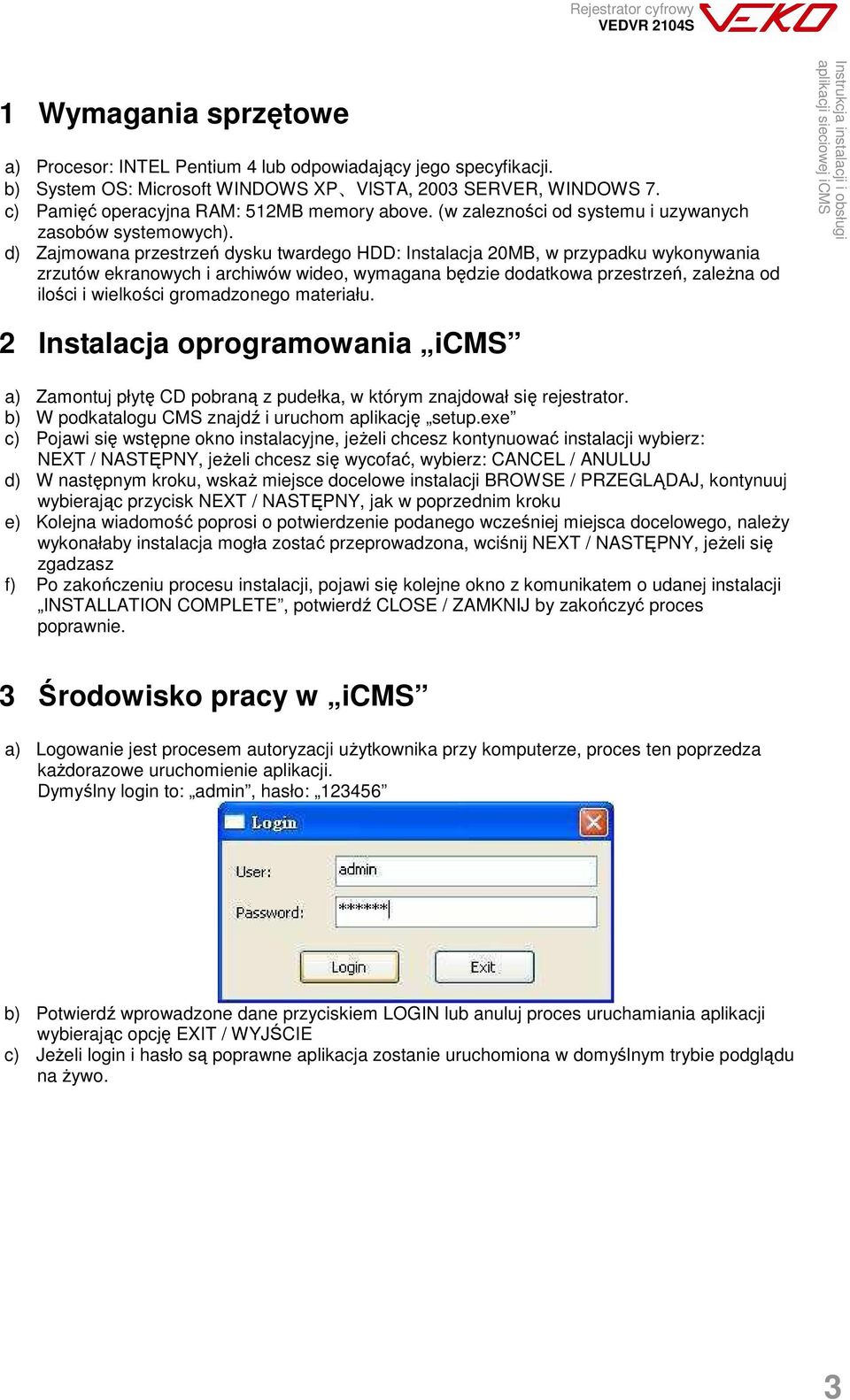

3 1 Wymagania sprzętowe a) Procesor: INTEL Pentium 4 lub odpowiadający jego specyfikacji. b) System OS: Microsoft WINDOWS XP VISTA, 2003 SERVER, WINDOWS 7. c) Pamięć operacyjna RAM: 512MB memory above. (w zalezności od systemu i uzywanych zasobów systemowych). d) Zajmowana przestrzeń dysku twardego HDD: Instalacja 20MB, w przypadku wykonywania zrzutów ekranowych i archiwów wideo, wymagana będzie dodatkowa przestrzeń, zaleŝna od ilości i wielkości gromadzonego materiału. 2 Instalacja oprogramowania icms a) Zamontuj płytę CD pobraną z pudełka, w którym znajdował się rejestrator. b) W podkatalogu CMS znajdź i uruchom aplikację setup.exe c) Pojawi się wstępne okno instalacyjne, jeŝeli chcesz kontynuować instalacji wybierz: NEXT / NASTĘPNY, jeŝeli chcesz się wycofać, wybierz: CANCEL / ANULUJ d) W następnym kroku, wskaŝ miejsce docelowe instalacji BROWSE / PRZEGLĄDAJ, kontynuuj wybierając przycisk NEXT / NASTĘPNY, jak w poprzednim kroku e) Kolejna wiadomość poprosi o potwierdzenie podanego wcześniej miejsca docelowego, naleŝy wykonałaby instalacja mogła zostać przeprowadzona, wciśnij NEXT / NASTĘPNY, jeŝeli się zgadzasz f) Po zakończeniu procesu instalacji, pojawi się kolejne okno z komunikatem o udanej instalacji INSTALLATION COMPLETE, potwierdź CLOSE / ZAMKNIJ by zakończyć proces poprawnie. 3 Środowisko pracy w icms a) Logowanie jest procesem autoryzacji uŝytkownika przy komputerze, proces ten poprzedza kaŝdorazowe uruchomienie aplikacji. Dymyślny login to: admin, hasło: b) Potwierdź wprowadzone dane przyciskiem LOGIN lub anuluj proces uruchamiania aplikacji wybierając opcję EXIT / WYJŚCIE c) JeŜeli login i hasło są poprawne aplikacja zostanie uruchomiona w domyślnym trybie podglądu na Ŝywo. 3

4 Lista grup, rejestratorów, podległych kamer i zakładka zdarzeń. 2. Informacje o PC. 3. Główny ekran podglądu. 4. Tryby podziałów ekranowych. 5. Pasek głównych opcji i przełączania trybów pracy rejestratora. 3.1 Lista grup, rejestratorów i zakładka zdarzeń Ikona Opis Urządzenia i grupy urządzeń przygotowanych w aplikacji icms Zakładka zdarzeń systemowych podłączonych urządzeń/rejestratorów Rejestratory i grupy urządzeń Na liście urządzeń zostaną wyświetlone wszelkie pozycje dodane podczas konfiguracji. Podwójne kliknięcie na jednej z pozycji, spowoduje rozwinięcie informacji o danym urządzeniu, jak teŝ wygeneruje listę jego kamer oraz włączy podgląd jego kamer. Ikona Opis Zanik obrazu Ruch Czujnik 4

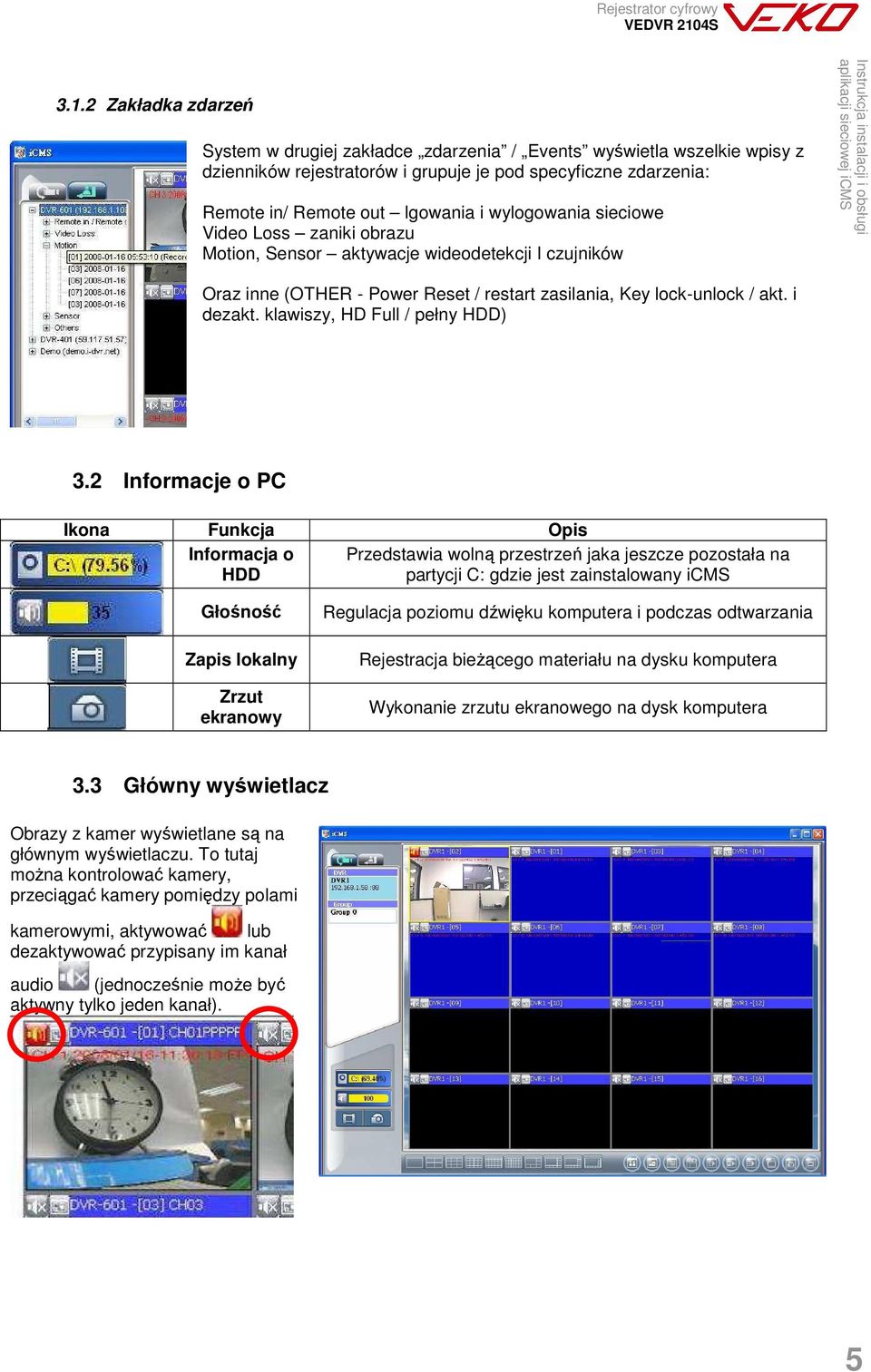

5 3.1.2 Zakładka zdarzeń System w drugiej zakładce zdarzenia / Events wyświetla wszelkie wpisy z dzienników rejestratorów i grupuje je pod specyficzne zdarzenia: Remote in/ Remote out lgowania i wylogowania sieciowe Video Loss zaniki obrazu Motion, Sensor aktywacje wideodetekcji I czujników Oraz inne (OTHER - Power Reset / restart zasilania, Key lock-unlock / akt. i dezakt. klawiszy, HD Full / pełny HDD) 3.2 Informacje o PC Ikona Funkcja Opis Informacja o Przedstawia wolną przestrzeń jaka jeszcze pozostała na HDD partycji C: gdzie jest zainstalowany icms Głośność Zapis lokalny Zrzut ekranowy Regulacja poziomu dźwięku komputera i podczas odtwarzania Rejestracja bieŝącego materiału na dysku komputera Wykonanie zrzutu ekranowego na dysk komputera 3.3 Główny wyświetlacz Obrazy z kamer wyświetlane są na głównym wyświetlaczu. To tutaj moŝna kontrolować kamery, przeciągać kamery pomiędzy polami kamerowymi, aktywować lub dezaktywować przypisany im kanał audio (jednocześnie moŝe być aktywny tylko jeden kanał). 5

6 3.4 Mapa synoptyczna emap Podczas podglądu na Ŝywo, wciśnij przycisk by wejść w tryb mapy synoptycznej. Na początek pojawi się menu rozwijane z listą emap lub informacją o niewystępowaniu takowej NO emaps. 3.5 Kontrola kamer PTZ Kliknięcie prawym przyciskiem na obrazie z kamery wywoła panel obsługi kamer PTZ. Ikona Przyciski kierunkowe Opis Kierunek obrotu kamery PTZ ZOOM + ZbliŜenie ZOOM -- Oddalenie Funkcja nieokreślona FOCUS + Ostrość w dal FOCUS -- Ostrość w pobliŝe Funkcja nieokreślona Set PTZ Preset GoTo PTZ Preset PTZ Sensitivity AUX 1 ~ 8 (opcjonalne) Zapisz presety num. 1 ~ 16 Wywołaj presety num. 1 ~ 16 Wywołaj automatyczną turę Określ czułość reakcji kamery PTZ - ~ + Określ początek i koniec pola skanowanego Wywołaj skanowanie pomiędzy określonymi powyŝej zakresami Funkcja nieokreślona AUTO+1 ~ AUTO+8 6

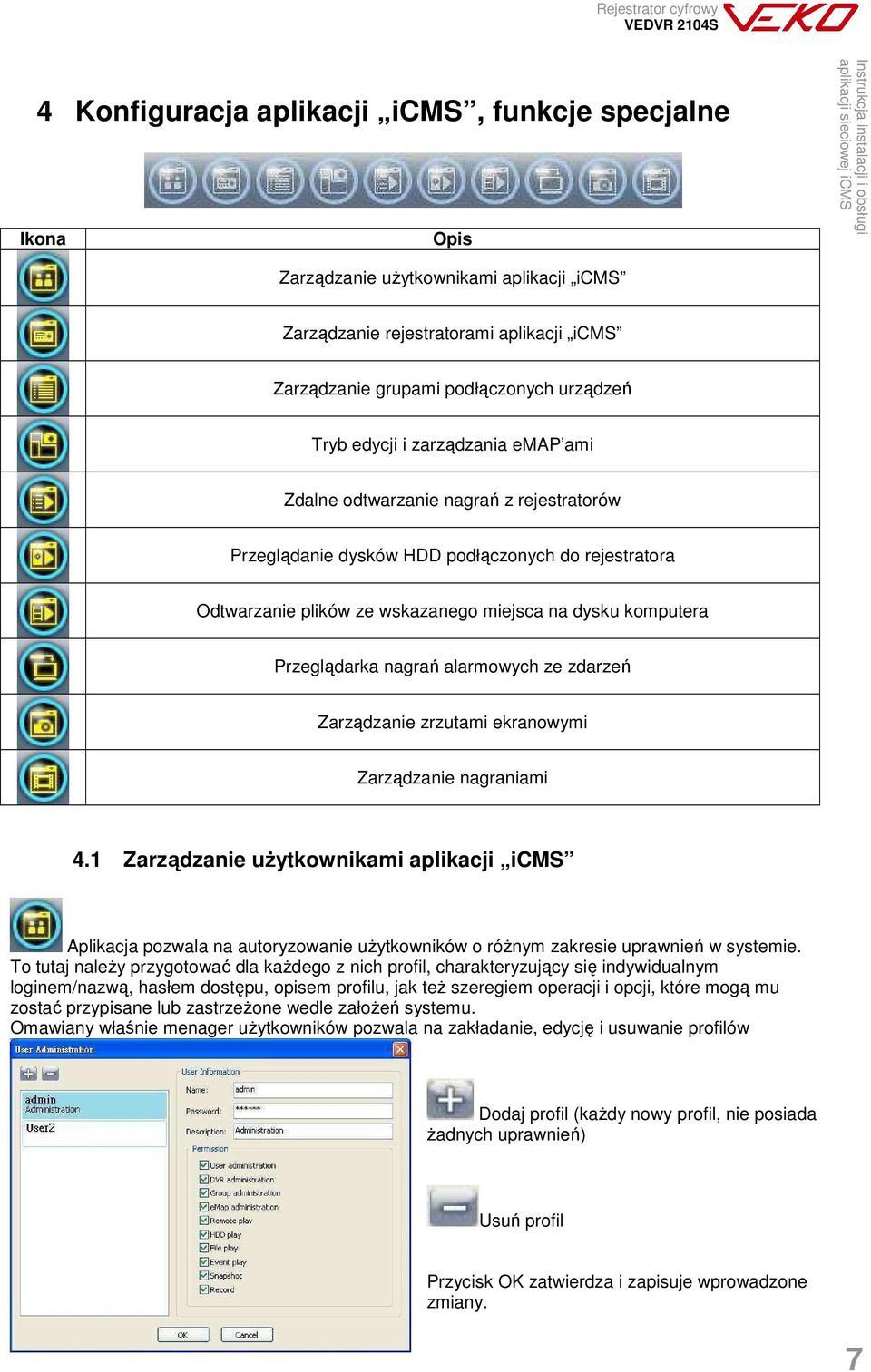

7 4 Konfiguracja aplikacji icms, funkcje specjalne Ikona Opis Zarządzanie uŝytkownikami aplikacji icms Zarządzanie rejestratorami aplikacji icms Zarządzanie grupami podłączonych urządzeń Tryb edycji i zarządzania emap ami Zdalne odtwarzanie nagrań z rejestratorów Przeglądanie dysków HDD podłączonych do rejestratora Odtwarzanie plików ze wskazanego miejsca na dysku komputera Przeglądarka nagrań alarmowych ze zdarzeń Zarządzanie zrzutami ekranowymi Zarządzanie nagraniami 4.1 Zarządzanie uŝytkownikami aplikacji icms Aplikacja pozwala na autoryzowanie uŝytkowników o róŝnym zakresie uprawnień w systemie. To tutaj naleŝy przygotować dla kaŝdego z nich profil, charakteryzujący się indywidualnym loginem/nazwą, hasłem dostępu, opisem profilu, jak teŝ szeregiem operacji i opcji, które mogą mu zostać przypisane lub zastrzeŝone wedle załoŝeń systemu. Omawiany właśnie menager uŝytkowników pozwala na zakładanie, edycję i usuwanie profilów Dodaj profil (kaŝdy nowy profil, nie posiada Ŝadnych uprawnień) Usuń profil Przycisk OK zatwierdza i zapisuje wprowadzone zmiany. 7

8 4.2 Zarządzanie rejestratorami aplikacji icms Menu zarządzania rejestratorami, pozwala na wprowadzenie do systemu nowych adresów IP, oraz danych uzupełniających, pozwalających. Dla kaŝdego nowo tworzonego połączenia, moŝemy określić nazwę rejestratora w systemie, model (domyślna wartość to GENERIC DVR), adres IP, port (domyślny port to 80), ilość kanałów przypadających na rejestrator (4 kanały), login sieciowy (np.: admin), hasło (domyślne hasło administratora to ), opis samego rejestratora, jak i nazwy dla poszczególnych kamer. 4.3 Zarządzanie grupami podłączonych urządzeń MenadŜer grup, słuŝy tworzeniu mieszanych zestawów kamer, które z uwagi na swój charakter mogą być wyjątkowymi na kaŝdym z podłączonych rejestratorów, np. grupa kamer na bramy kaŝdej z monitorowanych placówek, czy kamer na sale jadalne restauracji, celem prowadzenia badań statystycznych na wszystkich obiektach jednocześnie. 1) Przycisk tworzy nową grupę, określ jej nazwę i krótki opis. 2) Przyciskiem SELECT otworzone zostanie okno, gdzie naleŝy wskazać kamery kaŝdego z wcześniej skonfigurowanych rejestratorów, które powinny się znaleźć w danej grupie 3) Przycisk OK zatwierdza i zamyka okno wyboru kamer 4) Następnie określ typ podziału ekranowego dla edytowanej właśnie grupy, na początek system sam zaproponuje domyślny podział 5) Z lewej dolnej tabeli przeciągnij kamery na wybrane miejsca na siatce podziału i rozmieść je wedle zadanego schematu 6) Wprowadzone zmiany potwierdź i zapisz przyciskiem OK 8

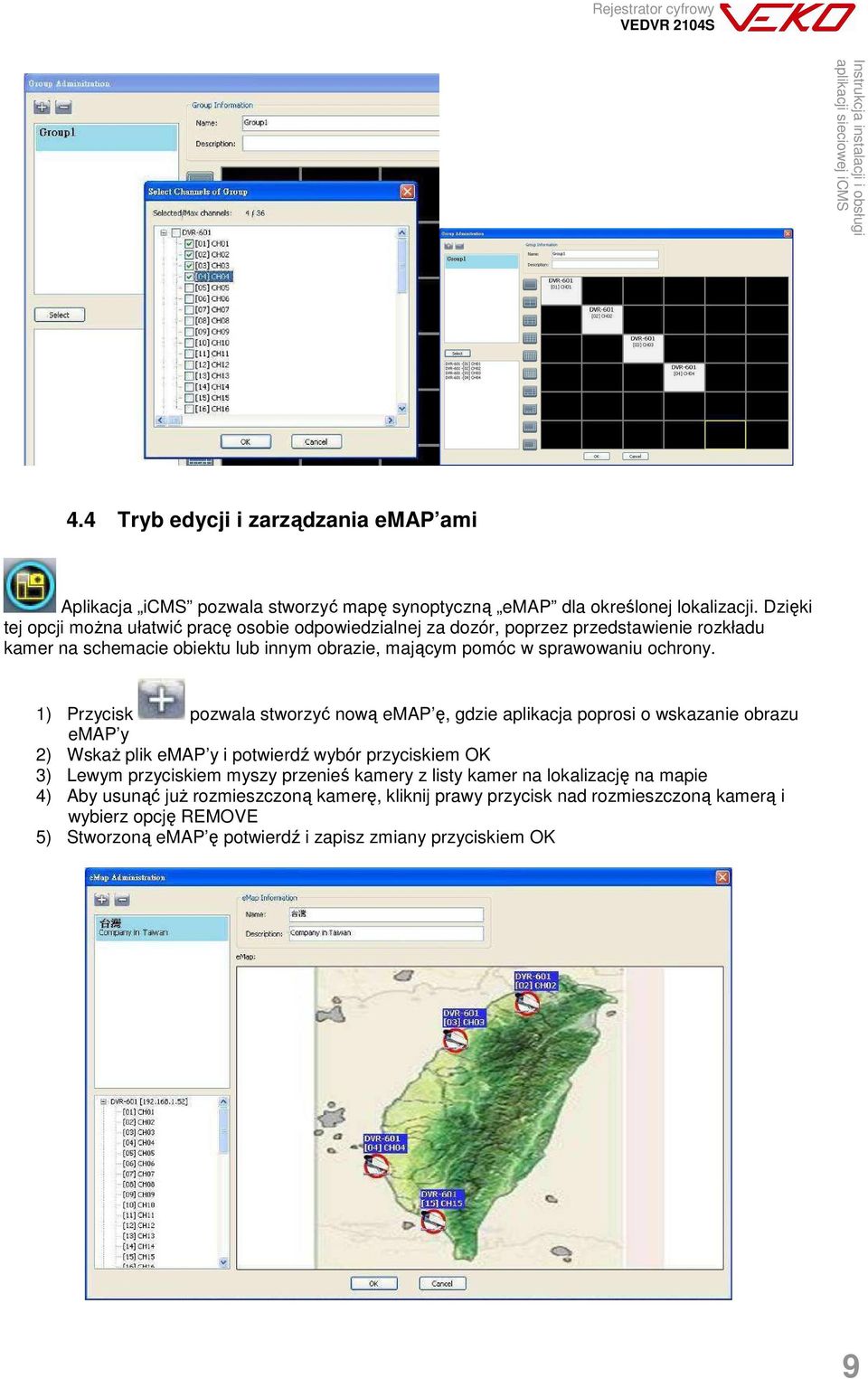

9 4.4 Tryb edycji i zarządzania emap ami Aplikacja icms pozwala stworzyć mapę synoptyczną emap dla określonej lokalizacji. Dzięki tej opcji moŝna ułatwić pracę osobie odpowiedzialnej za dozór, poprzez przedstawienie rozkładu kamer na schemacie obiektu lub innym obrazie, mającym pomóc w sprawowaniu ochrony. 1) Przycisk pozwala stworzyć nową emap ę, gdzie aplikacja poprosi o wskazanie obrazu emap y 2) WskaŜ plik emap y i potwierdź wybór przyciskiem OK 3) Lewym przyciskiem myszy przenieś kamery z listy kamer na lokalizację na mapie 4) Aby usunąć juŝ rozmieszczoną kamerę, kliknij prawy przycisk nad rozmieszczoną kamerą i wybierz opcję REMOVE 5) Stworzoną emap ę potwierdź i zapisz zmiany przyciskiem OK 9

10 4.5 Zdalne odtwarzanie nagrań z rejestratorów Tryb odtwarzania materiału wideo z rejestratora poprzez sieć komputerową. W lewym górnym rogu wybierz rejestrator z którego materiał chcesz przeglądać. W tabeli poniŝej wyświetlona zostanie lista zdarzeń i indeksów czasowych. Podwójne kliknięcie na wyszukanym zdarzeniu, wywoła jego odtworzenie. Z paska podziałów na górze okna odtwarzania, moŝesz wybrać ten najbardziej dogodny. Ikona Opis Play - włącz odtwarzanie Pauza wstrzymaj odtwarzanie Stop przerwij odtwarzanie Szybkie przewijanie w tył Szybkie przewijanie na przód 10

11 4.6 Przeglądanie dysków HDD podłączonych do rejestratora W sytuacji awaryjnej, jeŝeli wszelkie inne metody archiwizacji materiału zawiodły, bądź teŝ rejestrator uległ awarii, a dysk jest wciąŝ sprawny, istnieje moŝliwość przejrzeć materiał znajdujący się na nim. System sam wykryje i odszuka materiał na dysku wyświetlając listę zdarzeń i indeksów czasowych. Dalsza obsługa odtwarzania jest toŝsama z odtwarzaniem materiału zdalnie, opisanym w poprzednim punkcie. 4.7 Odtwarzanie plików ze wskazanego miejsca na dysku komputera Zarchiwizowane wcześniej pliki wideo w formacie IRF, mogą równieŝ zostać odtworzone przez aplikację icms. Zaraz po wybraniu opcji odtwarzania plików, pokaŝe się okno przeglądania zawartości dysków, gdzie naleŝy wskazać plik IRF, który ma zostać odtworzony. Wybór potwierdź przyciskiem OPEN / OK. Dalsza obsługa odtwarzania jest toŝsama z odtwarzaniem materiału zdalnie, opisanym w poprzednim punkcie dotyczącym odtwarzania zdalnego. Dodatkowo nawigacja moŝe się odbywać dzięki osi czasu umieszczonej pod obszarem wyświetlania obrazu. 4.8 Przeglądarka nagrań alarmowych ze zdarzeń Aby odtworzyć zdarzenia zdalnie, naleŝy wskazać rejestrator, określić datę i podwójnym kliknięciem wybrać zdarzenie z listy. Dzięki opcjom podziałów ekranu i przyciskom nawigującym, dowolnie zarządzamy odtwarzaniem. 11

12 4.9 Zarządzanie zrzutami ekranowymi Menu zarządzania materiałem pozyskanym w skutek wykonywania zrzutów ekranowych. Pozwala przeglądać, kasować i zapisywać pliki zrzutów Zarządzanie nagraniami Menu zarządzania nagraniami wideo. Pozwala na odtwarzanie i kasowanie materiału wideo 1) Wybierz zakres czasowy z listy nagrań w lewym oknie 2) Określ typ podziału ekranowego 3) Nawiguj po nagraniach analogicznie, jak w poprzednim punkcie 4.7 dotyczącym odtwarzania plików 12

13 13

14 Dystrybutorem urządzeń VEKO jest: Volta Sp. z o.o. ul. Jutrzenki 94, Warszawa Salony firmowe: Bydgoszcz: Gdańsk: Katowice: Kraków: Lublin: Łódź: Poznań: Rzeszów: Szczecin: Warszawa: Wrocław: Copyright 2009 Volta. All rights reserved. 14
