1 Aplikacje oświetleniowe - Podstawy Centrum szkoleniowe ISC July 2009

2 Odkrywamy istniejące potrzeby i rozwiązania w zakresie sterowania oświetleniem Obwód z łącznikiem jednobiegunowym Obwód z łącznikiem schodowym Sterowanie (wł/wył) światła z 3 punktów Sterowanie światła z więcej niŝ 3 punków Styczniki Zegary Łączniki czasowe Łączniki zmierzchowe Światło stałe 2

3 > Aplikacje podstawowe Obwód jednobiegunowy 1 łącznik na jeden punkt świetlny MoŜe zostać zrealizowany Łącznikiem 1-biegunowym 2 polowym łącznikiem schodowym L N Rozłącznik Łącznik Linia produktów Schneider-Electric: urządzenia przewodowe Serie: Unica, Alvais, System-M, Antic, Artec, Aquadesign, Sedna, Anya, Anti-vandal Inne alternatywy: IHC lub KNX w zaleŝności od całości instalacji Punkt świetlny 3

4 > Aplikacje podstawowe Obwód jednobiegunowy Łącznik z sygnalizacją Lampka sygnalizacyjna świeci gdy łącznik jest włączony Podstawowe przypomnienie o włączonym świetle Sygnalizacja obecności Aplikacja wewnętrzna: Sygnalizacja włączenia oświetlenia zewnetrznego Ulokowana w pokoju: Sygnalizacja włączenia światła w innym pokoju (piwnica, mansarda, przybudówka, zmywak, garaŝ, etc.) L N Rozłącznik Łącznik Światełko sygnalizac yjne Dostępne takŝe w następujących kombinacjach: -Łącznik dwukołyskowy + 1 lampka sygnalizacyjna na kołysce - Łącznik dwukołyskowy + 1 lampka sygn./kołyskę Ś wiatło zasadnicze 4

5 > Aplikacje podstawowe Obwód jednobiegunowy Łącznik z lampką pozycyjną Lampka świeci w ciemności Zapobiega trudnościom poszukiwania łącznika Zapobiega wypadkom (schody, garaŝe etc.) Aplikacje: Klatki schodowe, korytarze, etc. L N Rozłącznik Łącznik Lampka pozycyjn a Dostępne takŝe w następujących kombinacjach: - Przycisk + lampka pozcyjna - Podwójna kołyska + 1 lampka pozycyjna Światło zasadnicze 5

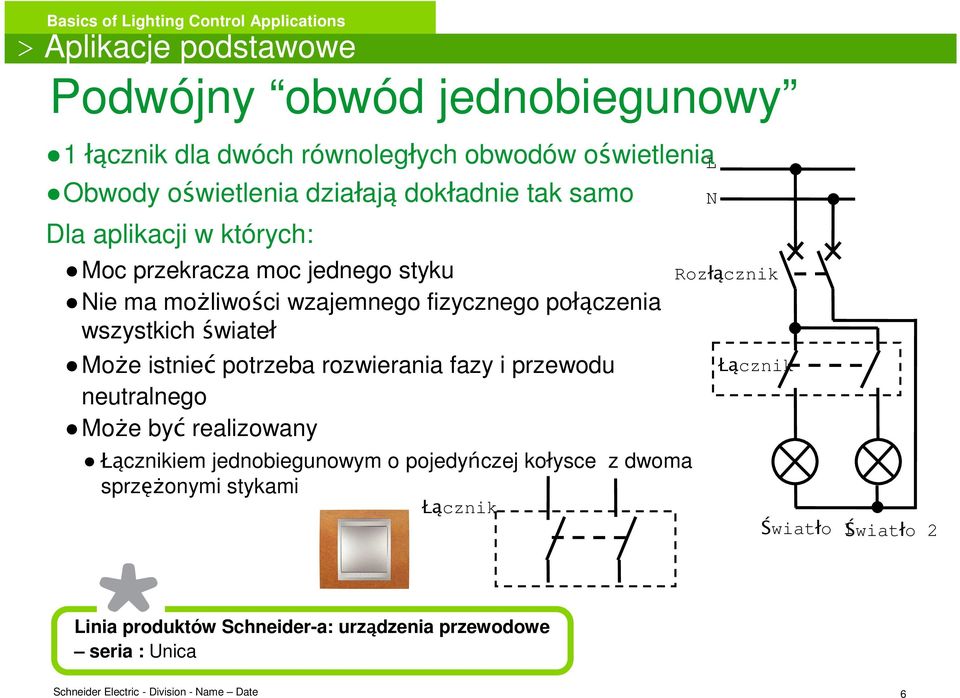

6 > Aplikacje podstawowe Podwójny obwód jednobiegunowy 1 łącznik dla dwóch równoległych obwodów oświetlenia Obwody oświetlenia działają dokładnie tak samo Dla aplikacji w których: Moc przekracza moc jednego styku Nie ma moŝliwości wzajemnego fizycznego połączenia wszystkich świateł MoŜe istnieć potrzeba rozwierania fazy i przewodu neutralnego MoŜe być realizowany Łącznikiem jednobiegunowym o pojedyńczej kołysce z dwoma sprzęŝonymi stykami Łącznik L N Rozłącznik Łącznik Światło 1Światło 2 Linia produktów Schneider-a: urządzenia przewodowe seria : Unica 6

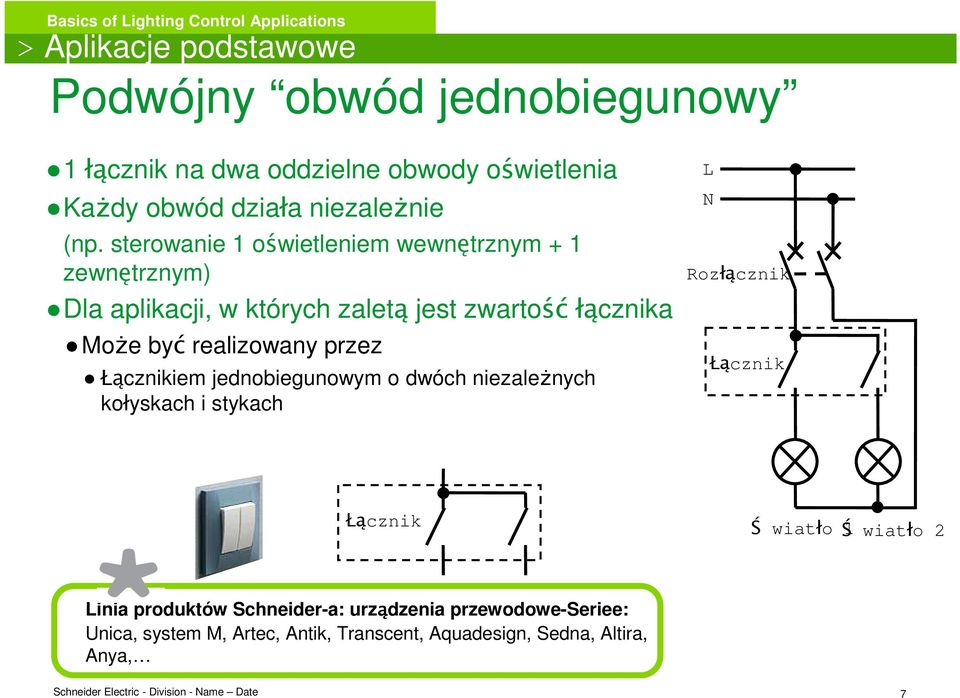

7 > Aplikacje podstawowe Podwójny obwód jednobiegunowy 1 łącznik na dwa oddzielne obwody oświetlenia KaŜdy obwód działa niezaleŝnie (np. sterowanie 1 oświetleniem wewnętrznym + 1 zewnętrznym) Dla aplikacji, w których zaletą jest zwartość łącznika MoŜe być realizowany przez Łącznikiem jednobiegunowym o dwóch niezaleŝnych kołyskach i stykach L N Rozłącznik Łącznik Łącznik Ś wiatło Ś1 wiatło 2 Linia produktów Schneider-a: urządzenia przewodowe-seriee: Unica, system M, Artec, Antik, Transcent, Aquadesign, Sedna, Altira, Anya, 7

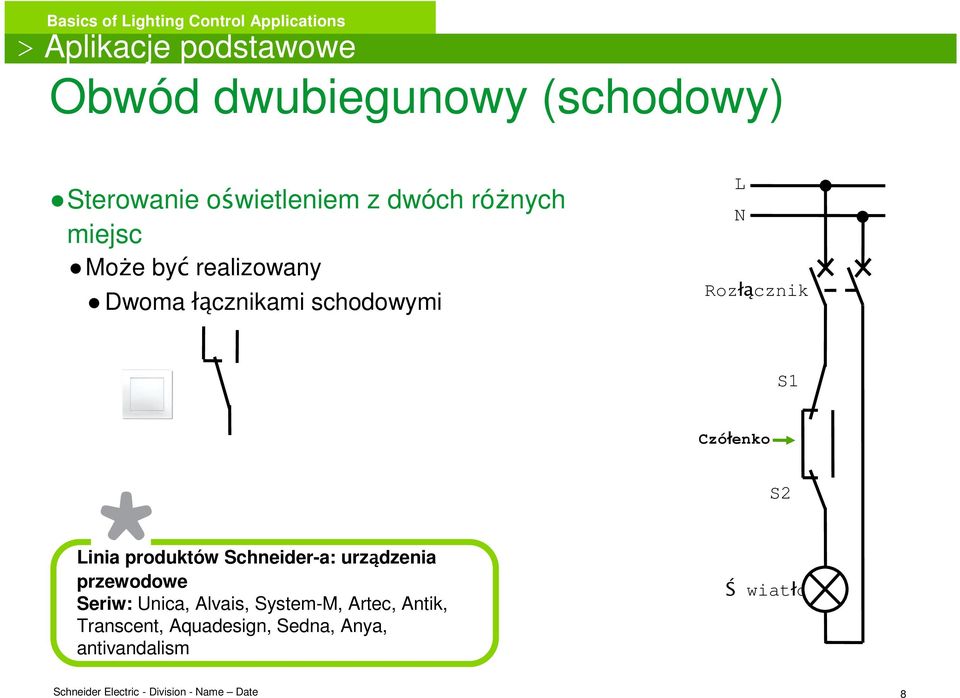

8 > Aplikacje podstawowe Obwód dwubiegunowy (schodowy) Sterowanie oświetleniem z dwóch róŝnych miejsc MoŜe być realizowany Dwoma łącznikami schodowymi L N Rozłącznik S1 Czółenko S2 Linia produktów Schneider-a: urządzenia przewodowe Seriw: Unica, Alvais, System-M, Artec, Antik, Transcent, Aquadesign, Sedna, Anya, antivandalism Ś wiatło 8

9 > Aplikacje podstawowe Podwójny obwód schodowy 1 łącznik dla dwóch oddzielnych obwodów oświetleniowych KaŜdy obwód działa niezaleŝnie L N Dla aplikacji, w których zaletą jest zwartość łącznika. MoŜe być realizowany Dwoma łącznikami schodowymi o podwójnych niezaleŝnych kołyskach i stykach Rozłącznik Łącznik S1 Łącznik S2 S3 Linia produktów Schneider-a: urządzenia przewodowe-serie: Unica, system M, Artec, Antik, Aquadesign, Sedna, Altira, Anya, Ś wiatło 1Ś wiatło 2 9

10 > Aplikacje podstawowe Obwód o trzech punktach sterowania Sterowanie oświetleniem z trzech róŝnych miejsc MoŜe być realizowany Dwoma łącznikami schodowymi + 1 łącznik pośredni L N Rozłącznik S1 S3 Linia produktów Schneider-a: urządzenia przewodowe Serie: Unica, Alvais, System-M, Artec, Antik, Aquadesign, Sedna, Anya, antivandalism S2 Ś wiatło 10

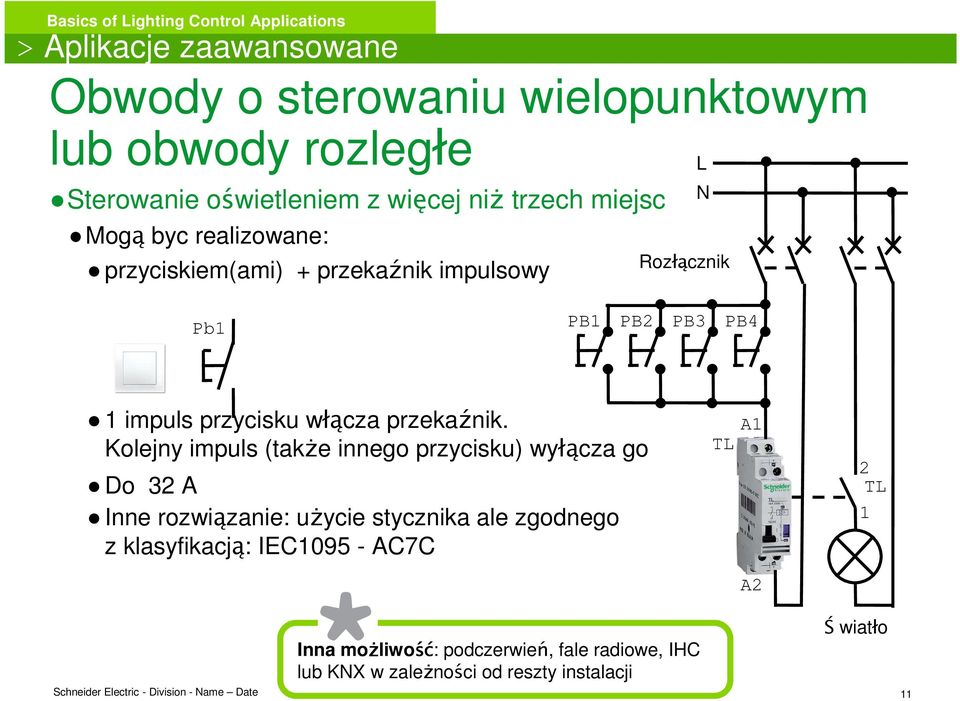

11 > Aplikacje zaawansowane Obwody o sterowaniu wielopunktowym lub obwody rozległe Sterowanie oświetleniem z więcej niŝ trzech miejsc Mogą byc realizowane: przyciskiem(ami) + przekaźnik impulsowy L N Rozłącznik Pb1 PB1 PB2 PB3 PB4 1 impuls przycisku włącza przekaźnik. Kolejny impuls (takŝe innego przycisku) wyłącza go Do 32 A Inne rozwiązanie: uŝycie stycznika ale zgodnego z klasyfikacją: IEC AC7C TL A1 2 TL 1 A2 Inna moŝliwość ść: podczerwień, fale radiowe, IHC lub KNX w zaleŝności od reszty instalacji Ś wiatło 11

12 > Aplikacje zaawansowane Odmiana obwodu o sterowaniu wielopunktowym Sterowanie oświetleniem z więcej niŝ trzech róznych miejsc MoŜe być realizowana: Przyciskami + 1 ściemniaczem Pb1 PB1 PB2 PB3 L N PB4 Aplikacje: domy mieszkalne i małe biura Główne zalety: Tworzenie ciepłej atmosfery dzięki uŝyciu ściemniacza 1 Linia produktów Schneider-a: urządzenia przewodowe Serie: Unica, Alvais, System-M, Artec, Antik, Transcent, Aquadesign, Sedna, Anya, antivandalism Inne moŝliwości: IHC lub KNX zaleŝnie od całości instalacji 12

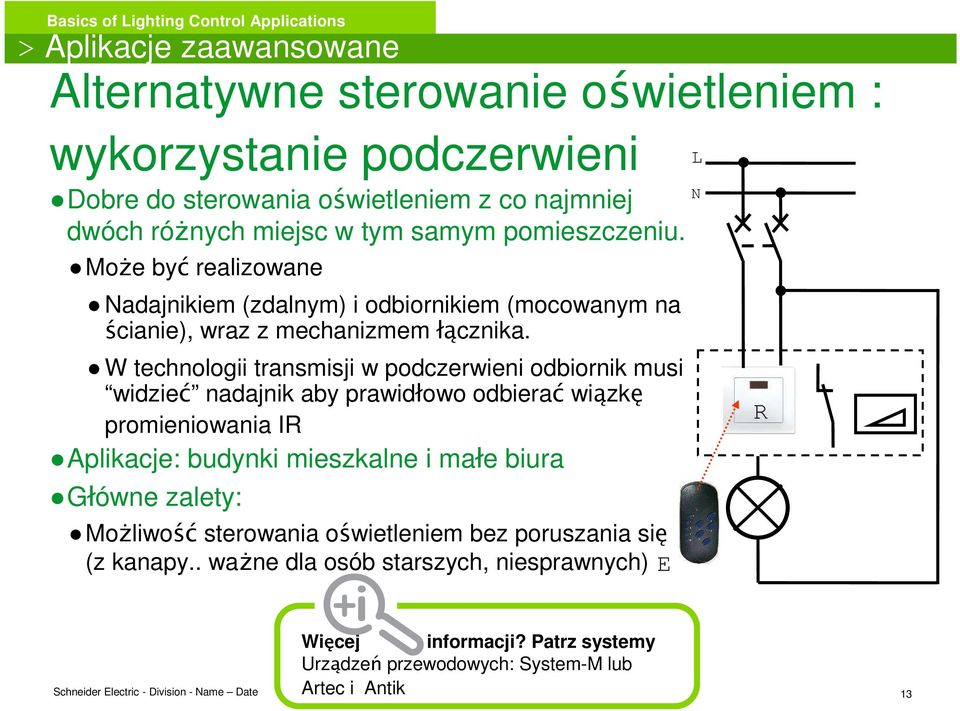

13 > Aplikacje zaawansowane Alternatywne sterowanie oświetleniem : wykorzystanie podczerwieni Dobre do sterowania oświetleniem z co najmniej dwóch róŝnych miejsc w tym samym pomieszczeniu. MoŜe być realizowane Nadajnikiem (zdalnym) i odbiornikiem (mocowanym na ścianie), wraz z mechanizmem łącznika. W technologii transmisji w podczerwieni odbiornik musi widzieć nadajnik aby prawidłowo odbierać wiązkę promieniowania IR Aplikacje: budynki mieszkalne i małe biura Główne zalety: MoŜliwość sterowania oświetleniem bez poruszania się (z kanapy.. waŝne dla osób starszych, niesprawnych) E L N R Więcej informacji? Patrz systemy Urządzeń przewodowych: System-M lub Artec i Antik 13

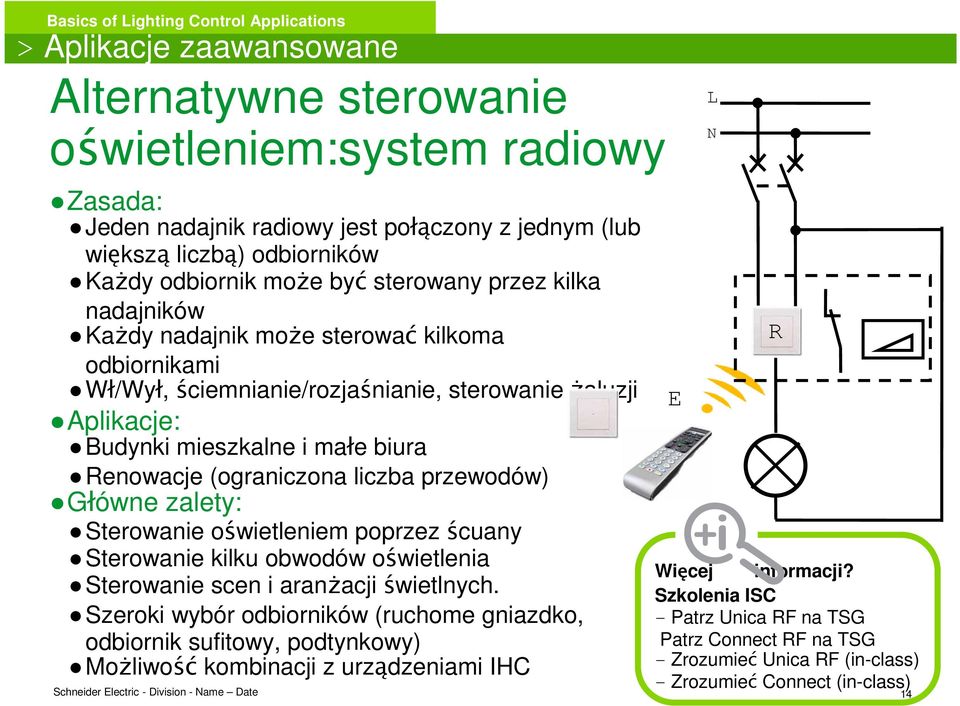

14 > Aplikacje zaawansowane Alternatywne sterowanie oświetleniem:system radiowy Zasada: Jeden nadajnik radiowy jest połączony z jednym (lub większą liczbą) odbiorników KaŜdy odbiornik moŝe być sterowany przez kilka nadajników KaŜdy nadajnik moŝe sterować kilkoma odbiornikami Wł/Wył, ściemnianie/rozjaśnianie, sterowanie Ŝaluzji Aplikacje: Budynki mieszkalne i małe biura Renowacje (ograniczona liczba przewodów) Główne zalety: Sterowanie oświetleniem poprzez ścuany Sterowanie kilku obwodów oświetlenia Sterowanie scen i aranŝacji świetlnych. Szeroki wybór odbiorników (ruchome gniazdko, odbiornik sufitowy, podtynkowy) MoŜliwość kombinacji z urządzeniami IHC Więcej informacji? Szkolenia ISC - Patrz Unica RF na TSG Patrz Connect RF na TSG - Zrozumieć Unica RF (in-class) - Zrozumieć Connect (in-class) 14 E L N R

15 >Aplikacje zaawansowane Alternatywne sterowanie oświetleniem: sceny i aranŝacje świetlne Czym one są? Scena, w oświetleniu, adaptuje je usprawniając codzienne Ŝycie, ułatwiając je i czyniąc wygodniejszym. Przykładowe sceny świetlne w domu: Wychodzę z domu" wyłącza całe oświetlenie (opuszczając nawet Ŝaluzje) Nie ma potrzeby przejścia przez wszystkie pomieszczenia w celu wyłączenia wszystkich lamp jedna po drugiej Przychodzę do domu" moŝe włączać oświetlenie hallu, salonu I kuchni. "Oglądam telewizję" wyłącza lub ściemnia oświetlenie w tym obszarze Jem obiad" moŝe tworzyć miła atmosferę ściemniając niektóre światła. Coraz częściej stosowane w domowym sterowaniu Mogą być realizowane drogą radiową, przez urządzenia IHC i KNX Więcej informacji? Szkolenia ISC - Patrz Unica RF na TSG - Patrz Connect RF na TSG - Zrozumieć Unica RF (inclass) - Zrozumieć Connect (inclass) 15

16 > Aplikacje zaawansowane Timer Co to jest? Do czego słuŝy? Po włączeniu oświetlenia utrzymuje je włączone przez określony wcześniej czas Aplikacje: klatki schodowe, halle, korytarze L N Rozłącznik Główne zalety: Oszczędność energii Funkcję tę mogą realizować takŝe niektóre urządzenia przewodowe, rozwiązania oparte na IHC, KNX lub LON PB1 MIN Więcej informacji? Szkolenia ISC - Zrozumieć elektronikę autonomiczną (in-class) 16

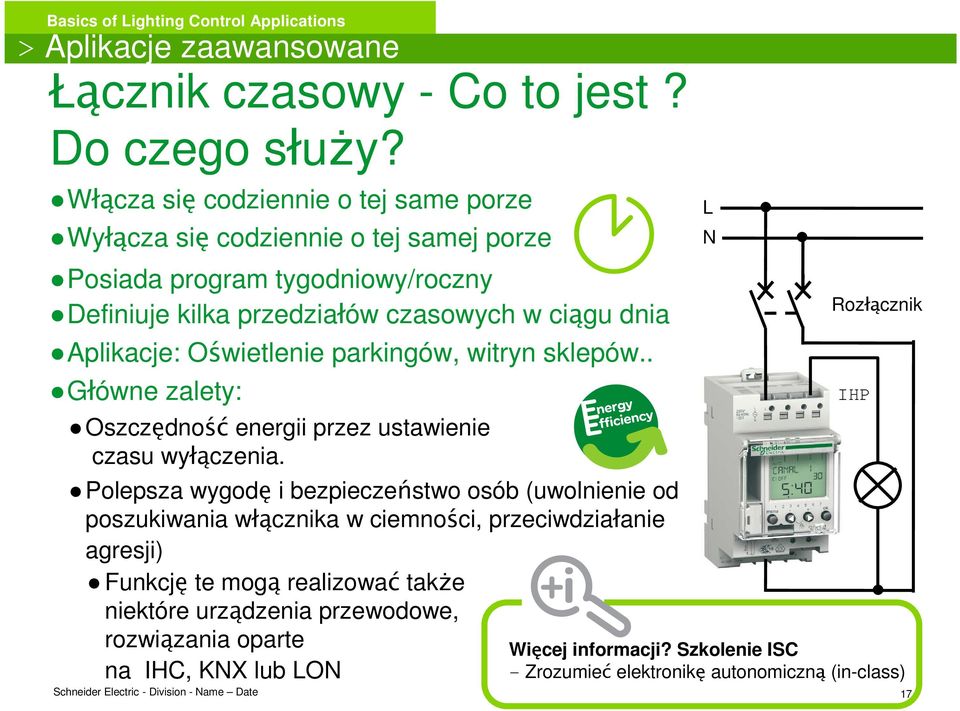

17 > Aplikacje zaawansowane Łącznik czasowy - Co to jest? Do czego słuŝy? Włącza się codziennie o tej same porze Wyłącza się codziennie o tej samej porze Posiada program tygodniowy/roczny Definiuje kilka przedziałów czasowych w ciągu dnia Aplikacje: Oświetlenie parkingów, witryn sklepów.. Główne zalety: Oszczędność energii przez ustawienie czasu wyłączenia. Polepsza wygodę i bezpieczeństwo osób (uwolnienie od poszukiwania włącznika w ciemności, przeciwdziałanie agresji) Funkcję te mogą realizować takŝe niektóre urządzenia przewodowe, rozwiązania oparte na IHC, KNX lub LON 17 L N Rozłącznik IHP Więcej informacji? Szkolenie ISC - Zrozumieć elektronikę autonomiczną (in-class)

18 > Aplikacje zaawansowane Łącznik zmierzchowy - Co to jest? Do czego słuŝy? Włącza się gdy oświetlenie na zewnątrz jest nie wystarczające Wyłącza się gdy na zewnątrz robi się jaśniej Aplikacje: Oświetlenie zewnetrzne / budynki profesjonalne, parkingi Główne zalety: Oszczędność energii przez prze dopasowanie właściwego momentu włączenia. Polepsza wygodę I bezpieczeństwo osób (uwalnia od poszukiwania włącznika w ciemności) Funkcję te moŝna zrealizować stosując rozwiązanie oparte na IHC lub KNX L N Rozłącznik I C łącznik (opcja) Więcej informacji? Szkolenie ISC - Zrozumieć elektronikę autonomiczną (in-class) 18

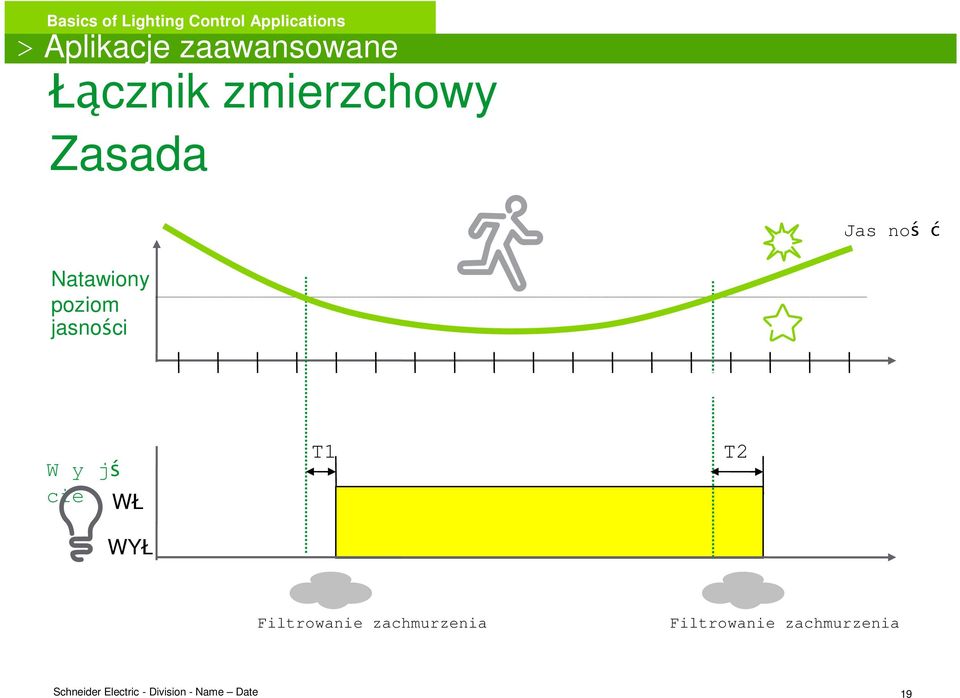

19 > Aplikacje zaawansowane Łącznik zmierzchowy Zasada Jas noś ć Natawiony poziom jasności W y jś cie WŁ WYŁ T1 T2 Filtrowanie zachmurzenia Filtrowanie zachmurzenia 19

20 > Aplikacje zaawansowane Alternatywne sterowanie oświetleniem System IHC Zasada: Programowalna jednostka centralna umieszczona w rozdzielnicy Wykorzystanie do sterowania wszystkich funkcji nowoczesnego domu lub małego budynku Przyciski i lampy są podłączone do jednostki centralnej Bloki funkcyjne zmiany stanu logicznego są wstępnie zaprogramowane do sterowania oświetleniem IHC jest zgodny ze wszystkimi typami oświetlenia sterowanymi sygnałem wł/wył (wyjścia przekaźnikowe) Aplikacje: Rynek mieszkaniowy lub małych biur Główne zalety: Elastyczność programowania MoŜliwość zarządzania: Scenami świetlnymi Funkcjami : timer-ów, łączników czasowych, czujników zmierzchowych, czujników wody... Wieloma punktami świetlnymi, Ŝaluzjami, ogrzewaniem, Więcej pytań? > Szkolenie ISC - Patrz IHC na TSG -Zrozumieć IHC (In-class) 20

21 > Aplikacje zaawansowane Alternatywne sterowanie oświetleniem Przegląd systemu IHC Urządzenia sterujące Czujnik wilgoci Przycisk Panel sterujący Sterowanie PIR Zasilacz Czujnik światła 1-10vdc Odbiorniki Ściemniane świetlówki Oświetlenie Czujnik zewnętrzny Czujnik wewnętrzny Czujnik temp. Przekaźnik Zmierzch /Świt Termostat Moduły wejściowe Antena Controller Moduły wyjściowe Ściemniacz śaluzje Sterowane gniazdka Wentylacja Oświetlenie Odbiornik IR Odbiornik RF Router Połączenie do laptopa (do programowania) Połączenie do domowego PC i internetu (do sterowania i regulacji) Odbiornik RF Oświetlenie 21

22 > Aplikacje zaawansowane Alternatywne sterowanie oświetleniem System KNX lub magistrala LON Zasada systemu: Wzajemne połączenie inteligentnych elementów (przyciski, panele dotykowe, moduły wyjść, ) Oprogramowanie pozwala tworzyć funkcje ściemniania Dla wszystkich rodzajów obciąŝeń (z wyjątkiem FLC) Aplikacje: budynki średnie I duŝe (oraz luksusowe mieszkaniowe) Główna zaleta: Elastyczność programowania MoŜliwość zarządzania duŝą liczbą urządzeń takich, jak: oświetlenie, Ŝaluzje, ogrzewanie, Więcej informacji? - Patrz moduły szkoleniwe KNX - Patrz moduły szkoleniowe Lon 22

23 > Aplikacje zaawansowane Alternatywne sterowanie oświetleniem Podstawy architektury KNX Elementy wykonawcze Czujniki i przyciski 23

24 > Aplikacje zaawansowane Oświetlenie stałe Co to jest? Do czego? Utrzymuje ten sam poziom oświetlenia w pomieszczeniu przy wahaniach oświetlenia zewnętrznego Oświetleni e zewnetrzne Aplikacje: biura ( ściemniane świetlówki fluorescencyjne) Główna zaleta: Oszczędność energii poprzez ciągłe dostosowywanie się do prawidłowego poziomu oświetlenia Wewnętrzne ściemnianie Poziom oświetlenia Lux Poprawia komfort osób eleiminując zmienność oświetlenia Wynik: poziom oświetlenia wewnątrz pozostaje zgodny z uprzednio wybraną wartością 24

25 > Aplikacje zaawansowane Oświetlenie stałe jak to zrobić? Rozwiązanie oparte o KNX z bramką DALI L N Czujnik obecności I świat ła Przycisk do nastawiani a wartości oświetleni a Magistrala KNX Magistrala DALI Bramka DALI Ś ciemniane świetlówki fluorescencyjne Ta sama zasada obowiązuje w przypadku LON Więcej informacji? -Patrz KNX na TSG Potrzebujesz programu do nauki programowania? - certyfikacja KNX - Zrozumienie KNX 1 & 2 (in-class) - KNX 3 funkcje experckie 25 (in-class)

26 > Aplikacje zaawansowane Oświetlenie stałe - jak to zrobić? Rozwiązanie oparte na KNX z elementem wykonawczym 0 10 VDC Czujnik obecności I światła Przycisk do nastawiani a wartości ośw ietlenia Magistrala KNX Więcej informacji? - Patrz KNX na TSG Potrzebujesz programu do programowania? - Certyfikacja KNX - Zrozumienie KNX 1 & 2 (in-class) - Funkcje eksperckie Expert function (inclass) Ściemniane świetlówki fluorescencyjne Element wykonawczy 0-10 V 26

27 > Aplikacje zaawansowane Oświetlenie stałe - jak to zrobić? Rozwiązanie oparte na IHC PB1 Moduł wejściowy Czujnk światła Moduł wyjściowy 1-10 VDC Statecznik Świetlówka fluorescencyjna S zyna danych IHC W tym rozwiązaniu IHC oferuje moduł wyjściowy 1-10 VDC do świetlówek fluorescencyjnych realizujący funkcję stałego oświetlenia w powiązaniu z czujnikiem światła. Przycisk 1 wykorzystywany jest do aktywacji (lub deaktywacji) automatycznego sterowania za pośrednictwem szyny danych Więcej informacji? -Patrz KNX na TSG Potrzebujesz programu? -Zrozumieć IHC (in-class) 27

28 > Aplikacje Inne moduły Są wyjaśnone w oddzielnych sekcjach Ściemnianie Sterowanie oświetleniem oparte na detekcji ruchu i obecności Więcej informacji? Patrz Ś ciemniacze Patrz Czujniki ruchu 28

29 > Podstawowe aplikacje Urządzenia przewodowe do podstawowych aplikacji oświetleniowych Wewnętrzne Zewnętrzne Tworzywo szt Szkło Stal nierdzewna Skóra Mosiądz Łupek Złocenie Wewnętrzne/ Zewnętrzne Wandaloodporne Dotykowe Odnośnie klasyfikacji, podziału, barw, funkcji prosimy zajrzeć na stronę Anya, Sedna, Unica, System M, Artec, Antik, Transcent, Alvais, Altira, Cedar+, Mureva, Aquadesign, Anti-vandal 29

30 > Aplikacje zaawansowane Sterowanie dla zaawansowanych aplikacji oświetleniowych Autonomiczne urządzenia elektroniczne montowane na szynie DIN Systemy zaawansowane: KNX, IHC Zegary, ściemniacze, czujniki zmierzchowe, termostaty, łączniki czasowe Autonomiczne urządzenia elektroniczne naścienne Rozwiązania bezprzewodowe C Zegary, ściemniacze, czujniki obecności I ruchu, 30

31 > Intranet Centrum Szkoleniowe ISC Na stronie Swebi - wybierz "Operating division - wybierz "Europe - wybierz "Installation Systems & Control 31

32 > Intranet Centrum Szkoleniowe ISC Następnie wybierz interesujący punkt menu 32

33 > Intranet Gdzie znaleźć więcej informacji? Po lewej stronie znajduje się kilka opcji: Communication tools Catalogue Training 33

34 Centrum Szkoleniowe ISC Dzi kuj Make the most of your energy
