1 Wacker Neuson najwyższej klasy dostawca na potrzeby Twojej budowy. Od nagrzewnic przez różnego rodzaju pompy do zasilania elektrycznego oraz systemów oświetleniowych Wacker Neuson oferuje szeroką gamę produktów, które usprawnią przebieg procesów roboczych. Jednocześnie urządzenia Wacker Neuson zapewnią klientom korzyści płynące z wartości strategicznych przedsiębiorstwa: niezawodność, solidność, jakość, szybkość reakcji, elastyczność oraz innowacyjność. Firma Wacker Neuson cieszy się na owocną współpracę /11/2010/Heidlmair/Print Sta Nagrzewnice i osuszacze powietrza. Najlepszy klimat pracy dla każdego procesu budowlanego. 1 Pompy Wacker Neuson Pompy głębinowe na prąd przemienny i trójfazowy, membranowe lub odśrodkowe pompy ściekowe, pompy do czystej wody asortyment Wacker Neuson dostarczy odpowiednią pompę do każdego rodzaju zastosowania. 2 Zasilanie elektryczne oraz systemy oświetleniowe Wacker Neuson Aby wszystkie fazy budowy przebiegały bezkolizyjnie oraz urządzenia działały bez usterek, firma Wacker Neuson oferuje urządzenia pomocnicze. Czy generatory do zasilania elektrycznego czy też balony i wieże oświetleniowe do optymalnego oświetlenia placu budowy nasz asortyment stanowi wsparcie dla robót budowlanych naszych klientów. 1 2 Warto wiedzieć: Program produktów koncernu Wacker Neuson obejmuje ponad 300 różnych grup artykułów z zakresu wyposażenia Light i Compact. Program artykułów wyposażenia Light zawiera rozmaite warianty, co wynika z różnych relacji napięciowych i częstotliwościowych, przepisów lokalnych, uwarunkowań rynkowych oraz zastosowania. Nie wszystkie zaprezentowane lub zilustrowane w tej publikacji produkty Wacker Neuson są dostępne bądź dopuszczone we wszystkich krajach. Ze względu na ciągły rozwój zastrzegamy sobie prawo do wprowadzania zmian. Koncern Wacker Neuson nie ponosi odpowiedzialności za prawidłowość i kompletność danych zamieszczonych w niniejszym prospekcie. Przedruk jest możliwy wyłącznie za pisemną zgodą koncernu Wacker Neuson, Monachium. Wacker Neuson SE Wszelkie prawa zastrzeżone.

2 Klimat pracy w wyrównanej temperaturze kluczem do osiągnięcia najwyższej jakości wyników na budowie. SYSTEMY DO OPTYMALIZACJI WARUNKÓW PRACY Strona 4 PODGRZEWACZE POWIERZCHNIOWE JAKO PRZYSPIESZACZE PROCESÓW - HSH HSH 350 Strona 24 NAGRZEWNICA - HP 252 Strona 34 NAGRZEWNICE I OSUSZACZE POWIETRZA - HE 3, HE 9, HE 15 - HD 21, HD 38, HD 49, HD 69 - HI 34, HI 58, HI 90, HIM HM 133, HM HGM 30, HGM 52, HGM 74 - HGA 30, HGA 52, HGA 74 - AD 22, AD 52, AD 80 Strona 52 AKCESORIA - Możliwość odrębnego zamówienia akcesoriów 2_3 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA

3 Podgrzewacze powierzchniowe zapewniają terminową realizację projektu. W każdych warunkach pogodowych. Z PODGRZEWA- CZEM POWIERZCH- NIOWYM MROZ NAM NIESTRASZNY Podgrzewacze powierzchniowe HSH 700 oraz HSH 350 to idealni towarzysze podczas mrozów. Podgrzewają solidnie podłoża oraz powierzchnie, usprawniając postęp prac nad projektem klienta, również w niskich temperaturach. Dotyczy to również pielęgnacji świeżego betonu, podczas której przez określony okres czasu musi być zachowana stała temperatura betonu, aby beton mógł się dobrze związać. Podgrzewacze HSH 700 oraz HSH 350 dostarczają wymaganą temperaturę w trybie ciągłym i w dodatku przy gruncie lub przy betonie. Ich atuty: Niezależna od temperatur ujemnych, terminowa realizacja projektów budowlanych z zabezpieczeniem odpowiedniej jakości. Gwarantowana produktywność. Dodatkowa dostępność zasobów czasowych uzyskana dzięki uniezależnieniu się od niskich temperatur. Bezpieczeństwo ekonomiczne. Mniejsze zużycie paliwa generuje niższe koszty energii z korzyścią dla środowiska. Podgrzewacze powierzchniowe 4_5 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA

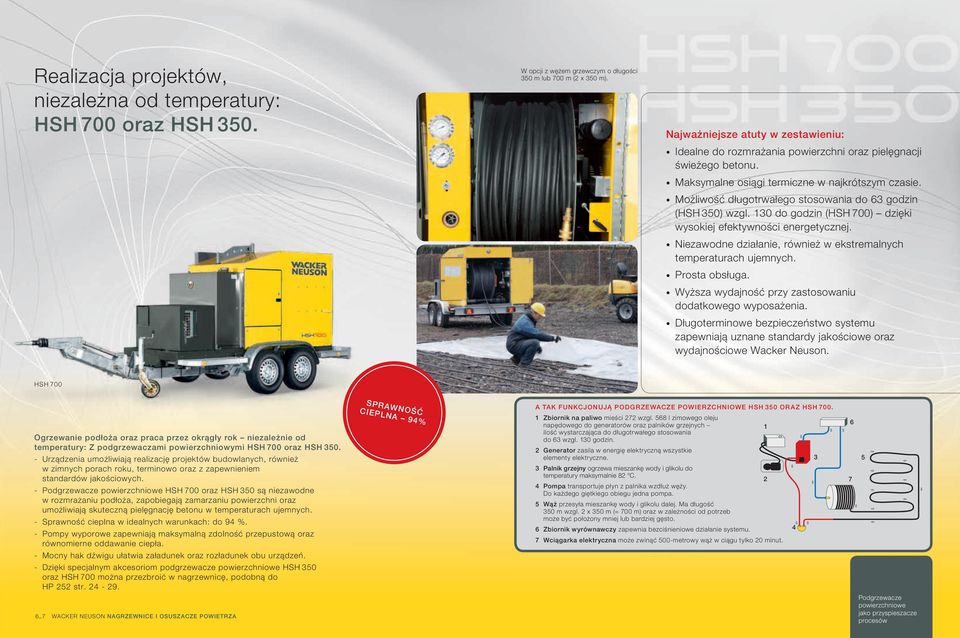

4 Realizacja projektów, niezależna od temperatury: HSH 700 oraz HSH 350. W opcji z wężem grzewczym o długości 350 m lub 700 m (2 x 350 m). Najważniejsze atuty w zestawieniu: Idealne do rozmrażania powierzchni oraz pielęgnacji świeżego betonu. Maksymalne osiągi termiczne w najkrótszym czasie. Możliwość długotrwałego stosowania do 63 godzin (HSH 350) wzgl. 130 do godzin (HSH 700) dzięki wysokiej efektywności energetycznej. Niezawodne działanie, również w ekstremalnych temperaturach ujemnych. Prosta obsługa. Wyższa wydajność przy zastosowaniu dodatkowego wyposażenia. Długoterminowe bezpieczeństwo systemu zapewniają uznane standardy jakościowe oraz wydajnościowe Wacker Neuson. HSH 700 Ogrzewanie podłoża oraz praca przez okrągły rok niezależnie od temperatury: Z podgrzewaczami powierzchniowymi HSH 700 oraz HSH Urządzenia umożliwiają realizację projektów budowlanych, również w zimnych porach roku, terminowo oraz z zapewnieniem standardów jakościowych. - Podgrzewacze powierzchniowe HSH 700 oraz HSH 350 są niezawodne w rozmrażaniu podłoża, zapobiegają zamarzaniu powierzchni oraz umożliwiają skuteczną pielęgnację betonu w temperaturach ujemnych. - Sprawność cieplna w idealnych warunkach: do 94 %. - Pompy wyporowe zapewniają maksymalną zdolność przepustową oraz równomierne oddawanie ciepła. - Mocny hak dźwigu ułatwia załadunek oraz rozładunek obu urządzeń. - Dzięki specjalnym akcesoriom podgrzewacze powierzchniowe HSH 350 oraz HSH 700 można przezbroić w nagrzewnicę, podobną do HP 252 str _7 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA SPRAWNOŚĆ CIEPLNA 94% A TAK FUNKCJONUJĄ PODGRZEWACZE POWIERZCHNIOWE HSH 350 ORAZ HSH Zbiornik na paliwo mieści 272 wzgl. 568 l zimowego oleju napędowego do generatorów oraz palników grzejnych 6 1 ilość wystarczająca do długotrwałego stosowania do 63 wzgl. 130 godzin. 2 Generator zasila w energię elektryczną wszystkie elementy elektryczne Palnik grzejny ogrzewa mieszankę wody i glikolu do temperatury maksymalnie 82 C Pompa transportuje płyn z palnika wzdłuż węży. Do każdego giętkiego obiegu jedna pompa. 5 Wąż przesyła mieszankę wody i glikolu dalej. Ma długość 350 m wzgl. 2 x 350 m (= 700 m) oraz w zależności od potrzeb może być położony mniej lub bardziej gęsto. 6 Zbiornik wyrównawczy zapewnia bezciśnieniowe działanie systemu. 4 7 Wciągarka elektryczna może zwinąć 500-metrowy wąż w ciągu tylko 20 minut. Podgrzewacze powierzchniowe jako przyspieszacze procesów

5 Rozmrażanie podłoża. Porównanie wydajności. Mata izolacyjna z paraizolacją 6 % UTRATY CIEPŁA 85 % UTRATY CIEPŁA BUDOWA SYSTEMÓW PODGRZEWACZY POWIERZCHNIOWYCH (PRZEKRÓJ POPRZECZNY): Ekonomia (czasu), energia oraz ekologia w jednym. Węże grzewcze Paraizolacja Mata izolacyjna GRZEJNIK PROPAN Gorący Ciepły Gorący grunt Ciepły Ciepły grunt Zamarznięty GRUNT Zamarznięty GRUNT Zamarznięty grunt PODGRZEWACZ POWIERZCHNIOWY HSH 700 WACKER NEUSON: 94 % UŻYTEJ ENERGII DOSTAJE SIĘ DO PODŁOŻA. Czas trwania: 3 dni 1. Możliwości / Oszczędność: - Zbędne namioty / zadaszenia. - Możliwość rozmrożenia do 400 m 2 jednorazowo. - Udowodnione działanie wgłębne. - Wydajne rozmrażanie do głębokości maksymalnie 30 cm dziennie. - Oszczędność czasu i kosztów finansowych. - Brak szkodliwego dla zdrowia dymu, wytwarzanego w miejscu zastosowania. - Niższe koszty energetyczne. Rezultat: + Gorący grunt przy powierzchni. + Ciepły grunt w głębszych warstwach. 1 Głębokość rozmrażania ok. 1 m, grunt piaszczysty, odstępy węża grzewczego: 45 cm. 8_9 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA METODA KONWENCJONALNA: TYLKO 15 % UŻYTEJ ENERGII DOSTAJE DIĘ DO PODŁOŻA. STRATA: 85 %. Czas trwania: 25 dni 2. Nakład / czynniki ograniczające: - Budowanie zadaszenia. - Duże ograniczenie powierzchni oraz głębokości. - Duży nakład czasu. - Wytwarzanie szkodliwego dla zdrowia dymu. - Wysokie koszty energii. Rezultat: - Ocieplenie gruntu uzyskane tylko przy powierzchni. - Znikome ocieplenie głębszych warstw. 2 Głębokość rozmrażania ok. 1 m, grunt piaszczysty. ZAWARTOŚĆ (kg) ZAMARZNIĘTA WODA W 1 m 3 1 Rozmrażanie do robót ziemnych odstępy węża: cm. Pozostaną miejsca podatne na przymrozki, które można jednak łatwo usunąć koparką. ŻWIR kg 10 kw do rozmrożenia lodu CZAS ROZMRAŻANIA W DNIACH* Głębokość zamarzania Odstęp węży GRUNT 30 cm 45 / 30 cm PIASEK kg 25 kw do rozmrożenia lodu 60 cm 45 / 30 cm 2 Kompletne rozmrażanie odległość węża cm. Brak miejsc podatnych na przymrozki między wężami. GLINA kg 31 kw do rozmrożenia lodu 90 cm 45 / 30 cm 120 cm 45 / 30 cm 3 Przyspieszone rozmrażanie odstępy węża: cm. NAMUŁ ILASTY kg 73 kw do rozmrożenia lodu 150 cm 45 / 30 cm Piasek 1 / 0,75 2 / 1,5 3 / 2,25 4,5 / 3,25 6 / 4,5 Żwir 1 / 0,75 2,5 / 2 4 / 3 6 / 4,5 8 / 6 Glina 1,75 / 1,25 3,5 / 2,5 5,5 / 4 8 / 6 11 / 8,5 Namuł ilasty 2 / 1,5 4,5 / 3,5 7 / 5,5 10,5 / 7,5 14 / 10 * W zależności od zawartości wody oraz izolacji podłoża. Podgrzewacze powierzchniowe jako przyspieszacze procesów

6 Pielęgnacja świeżego betonu. Porównanie wydajności. Mata izolacyjna z paraizolacją 6 % UTRATY CIEPŁA 85 % UTRATY CIEPŁA ZWIĄZEK POMIĘDZY TEMPERATURĄ BETONU A CZASEM POTRZEBNYM DO UZYSKANIA 75 % TWARDOŚCI KOŃCOWEJ. GRZEJNIK PROPAN Gorący Ciepły Ciepły Zamarznięty GRUNT Zamarznięty GRUNT PODGRZEWACZ POWIERZCHNIOWY HSH 700 WACKER NEUSON: METODA KONWENCJONALNA: 60 dni Możliwości / Oszczędność: - Zbędne namioty / zadaszenia. - Równomierne utwardzenie betonu. - Gwarantowane działanie wgłębne. - Brak szkodliwego dla zdrowia dymu, wytwarzanego w miejscu zastosowania. - Łatwe sterowanie temperaturą. - Bezproblemowe zastosowanie / brak otwartego płomienia. - Oszczędność czasu i kosztów finansowych. Rezultat: + Równomierne oraz obliczalne ocieplanie betonu, gwarantujące utwardzenie również w głębszych warstwach. Nakład / czynniki ograniczające: - Budowanie zadaszenia. - Nierównomierne utwardzenie oraz falistość powierzchni. - Otwarty płomień wymaga stosowania środków bezpieczeństwa. - Wysokie koszty energii. Rezultat: - Nierównomierne ogrzanie betonu, działające prawie wyłącznie przy powierzchni. Pogrzewacz powierzchniowy HSH 700 doprowadza beton do temperatury utwardzenia C, oszczędzając czas i koszty finansowe. 10_11 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Podgrzewacze powierzchniowe jako przyspieszacze procesów

7 Możliwość zastosowania nr 1: Pielęgnacja świeżego betonu podczas budowy hali przemysłowej. A tak to funkcjonuje: 1 Podgrzewacz na olej napędowy podgrzewa mieszankę wody z glikolem do wymaganej temperatury idealnej do pielęgnacji świeżego betonu. 2 Pompa transportuje ciepły płyn jednym lub dwoma 350-metrowymi wężami, ułożonymi na paraizolacji rozpostartej wcześniej na betonie. Paraizolacja zapobiega wyparowaniu cieczy z betonu, gdyż beton nie powinien wyschnąć. 3 Mata izolacyjna rozłożona na wężu zatrzymuje ciepło w podłożu Powstaje hala przemysłowa dzięki podgrzewaczom powierzchniowym HSH 350 oraz HSH 700, również w temperaturach ujemnych. Podczas budowy hali przemysłowej prace betoniarskie są niezbędne, lecz zimą ich realizacja jest często możliwa tylko w ściśle określonych warunkach. Powód: temperatura betonu nie może spaść poniżej 5 C do 10 C. Do tej pory w tym okresie często trzeba było przerywać projekty budowlane, jak powyższy. Dzięki nowym przyspieszaczom procesu HSH 350 oraz HSH 700, ogrzewającym podłoże oraz powierzchnie w czasie niskich temperatur, przedsiębiorstwa budowlane mogą teraz przepracować całą zimę, oszczędzając czas oraz koszty. Ponadto zastosowanie nowych przyspieszaczy procesu pozwala na kontrolowanie jakości wylewanego betonu. Standardowo w temperaturze betonu 4 C, w zależności od jakości i twardości betonu, można liczyć, że czas potrzebny na uzyskanie 75 % twardości końcowej wyniesie 25 dni o ile proces wiązania wogóle nastąpi. Dzięki zastosowaniu podgrzewaczy powierzchniowych HSH 350 oraz HSH 700 czas utwardzania w temperaturze np. 21 C, będącej optymalną temperaturą do pielęgnacji świeżego betonu, zostaje znacznie zredukowany do kilku dni. 12_13 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA 4 Transfer ciepła odbywa się bezpośrednio z węża wspomnianego podgrzewacza powierzchniowego na powierzchnię betonu. 5 W ten sposób podgrzewacze HSH 350 lub HSH 700 przekazują do 94 % wytwarzanej sprawności cieplnej do pielęgnowanej powierzchni. Podgrzewacze powierzchniowe jako przyspieszacze procesów

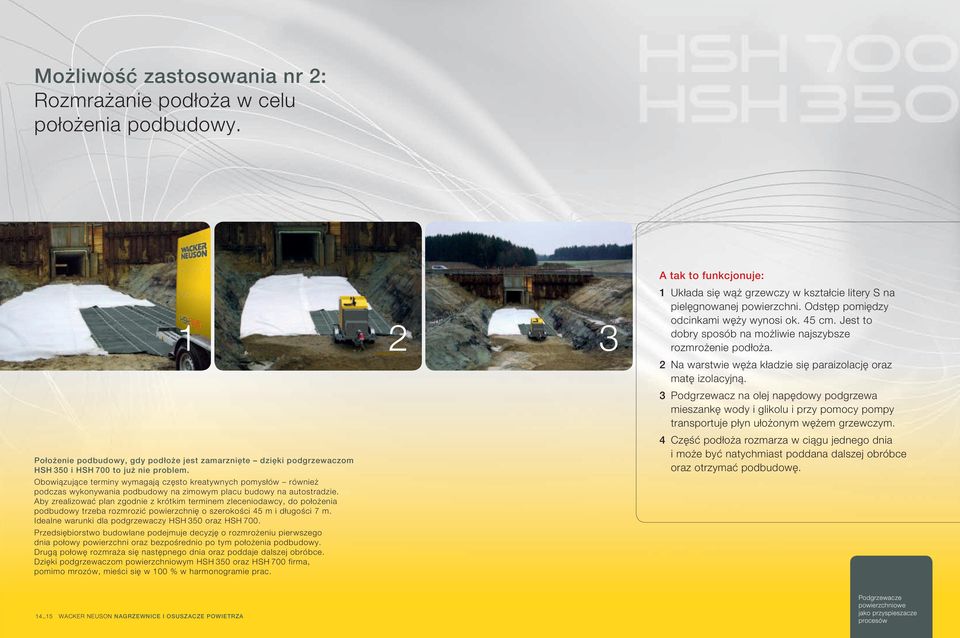

8 Możliwość zastosowania nr 2: Rozmrażanie podłoża w celu położenia podbudowy. A tak to funkcjonuje: Układa się wąż grzewczy w kształcie litery S na pielęgnowanej powierzchni. Odstęp pomiędzy odcinkami węży wynosi ok. 45 cm. Jest to dobry sposób na możliwie najszybsze rozmrożenie podłoża. 2 Na warstwie węża kładzie się paraizolację oraz matę izolacyjną. 3 Podgrzewacz na olej napędowy podgrzewa mieszankę wody i glikolu i przy pomocy pompy transportuje płyn ułożonym wężem grzewczym. Położenie podbudowy, gdy podłoże jest zamarznięte dzięki podgrzewaczom HSH 350 i HSH 700 to już nie problem. Obowiązujące terminy wymagają często kreatywnych pomysłów również podczas wykonywania podbudowy na zimowym placu budowy na autostradzie. Aby zrealizować plan zgodnie z krótkim terminem zleceniodawcy, do położenia podbudowy trzeba rozmrozić powierzchnię o szerokości 45 m i długości 7 m. Idealne warunki dla podgrzewaczy HSH 350 oraz HSH 700. Przedsiębiorstwo budowlane podejmuje decyzję o rozmrożeniu pierwszego dnia połowy powierzchni oraz bezpośrednio po tym położenia podbudowy. Drugą połowę rozmraża się następnego dnia oraz poddaje dalszej obróbce. Dzięki podgrzewaczom powierzchniowym HSH 350 oraz HSH 700 firma, pomimo mrozów, mieści się w 100 % w harmonogramie prac. 4 Część podłoża rozmarza w ciągu jednego dnia i może być natychmiast poddana dalszej obróbce oraz otrzymać podbudowę. 14_15 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Podgrzewacze powierzchniowe jako przyspieszacze procesów

9 Możliwość zastosowania nr 3: Położenie powłoki dwukomponentowej podczas modernizacji mostu. A tak to funkcjonuje: 1 Wąż grzewczy układa się na powierzchni elementu konstrukcyjnego mostu 5 x 45 m w kształcie litery S w odstępach odcinków węży ok. 30 cm. 2 Warstwę węży przykrywa się matą izolacyjną z wbudowaną paraizolacją. 3 Podgrzewacz na olej napędowy podgrzewa mieszankę wody i glikolu i przy pomocy pompy transportuje płyn ułożonym wężem grzewczym. 4 Po 16 godzinach element konstrukcyjny jest ogrzany do temperatury ok. 10 C i może być poddany dalszej obróbce technologicznej. Nawet jeżeli proces chemiczny zachodzący po położeniu powłoki dwukomponentowej spowolni lub zupełnie zatrzyma niska temperatura, zawsze można zastosować podgrzewacze powierzchniowe HSH 700 oraz HSH 350, które uaktywnią proces na nowo Powłoka dwukomponentowa elementów konstrukcyjnych mostu o temperaturze 3 C dzięki podgrzewaczom powierzchniowym HSH 350 oraz HSH 700 to nie problem. Złe warunki pogodowe oraz niskie temperatury często stawiają przedsiębiorstwa budowlane przed poważnymi problemami, które w pewnych okolicznościach mogą generować wysokie koszty. Położenie powłoki dwukomponentowej elementów konstrukcyjnych mostu jest na przykład niemożliwe przy temperaturze elementów konstrukcyjnych 3 C. Minimalna temperatura wymagana do obróbki technologicznej powłoki wynosi 5 C. 16_17 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Element konstrukcyjny mostu o powierzchni 5 x 45 m trzeba ogrzać do temperatury ponad 5 C przy temperaturze zewnętrznej 0 C. Dzięki podgrzewaczom HSH 350 oraz HSH 700 to nie problem; w ciągu 16 godzin element konstrukcyjny osiągnie temperaturę 10 C. Wtedy już można szybko położyć powłokę dwukomponentową. Podgrzewacze powierzchniowe jako przyspieszacze procesów

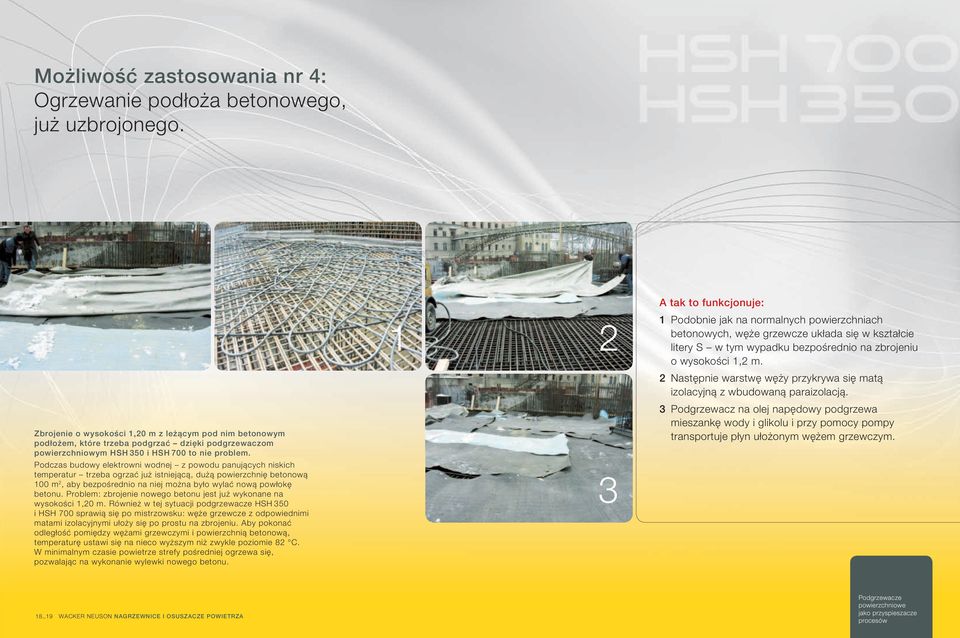

10 Możliwość zastosowania nr 4: Ogrzewanie podłoża betonowego, już uzbrojonego. Zbrojenie o wysokości 1,20 m z leżącym pod nim betonowym podłożem, które trzeba podgrzać dzięki podgrzewaczom powierzchniowym HSH 350 i HSH 700 to nie problem. Podczas budowy elektrowni wodnej z powodu panujących niskich temperatur trzeba ogrzać już istniejącą, dużą powierzchnię betonową 100 m 2, aby bezpośrednio na niej można było wylać nową powłokę betonu. Problem: zbrojenie nowego betonu jest już wykonane na wysokości 1,20 m. Również w tej sytuacji podgrzewacze HSH 350 i HSH 700 sprawią się po mistrzowsku: węże grzewcze z odpowiednimi matami izolacyjnymi ułoży się po prostu na zbrojeniu. Aby pokonać odległość pomiędzy wężami grzewczymi i powierzchnią betonową, temperaturę ustawi się na nieco wyższym niż zwykle poziomie 82 C. W minimalnym czasie powietrze strefy pośredniej ogrzewa się, pozwalając na wykonanie wylewki nowego betonu A tak to funkcjonuje: 1 Podobnie jak na normalnych powierzchniach betonowych, węże grzewcze układa się w kształcie litery S w tym wypadku bezpośrednio na zbrojeniu o wysokości 1,2 m. 2 Następnie warstwę węży przykrywa się matą izolacyjną z wbudowaną paraizolacją. 3 Podgrzewacz na olej napędowy podgrzewa mieszankę wody i glikolu i przy pomocy pompy transportuje płyn ułożonym wężem grzewczym. 18_19 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Podgrzewacze powierzchniowe jako przyspieszacze procesów

11 Kreatywne pomysły usprawniają pracę. Zakresy stosowania podgrzewaczy powierzchniowych HSH 350 oraz HSH 700. MOŻLIWOŚCI ZASTOSOWAŃ PODGRZEWACZY POWIERZCHNIOWYCH HSH 350 / HSH Rozmrażanie podłoża w budownictwie ogólnym. 2 Pielęgnacja betonu w niskich temperaturach, np. płyt fundamentowych, płyt mostów, kładek parkowych itd. 3 Wylewanie powłok betonowanych elementów, np. mostów. 4 Proces wiązania wapna. 5 Wygrzewanie kraty zbrojeniowej. 6 Rozmrażanie żwiru podczas układania bruku. 7 Utrzymanie odpowiedniej temperatury szalunku betonu. 8 Prace przy kształtowaniu krajobrazu, np. rozmrażanie podłoża. 9 Ogrodnictwo, np. wysadzanie roślin przez mróz. 10 Roboty budowlane w terenie i na cmentarzach. 11 Schładzanie betonu podczas zalewania grubościennych elementów betonowych. 12 Rozmrażanie boisk do piłki nożnej. 13 Rozmrażanie placów zabaw. 14 Odnowienie, np. po zatopieniu betonowego podłoża. 15 Kopalnie: Usunięcie lodu z osprzętu, wypompowanie szlamu. PODGRZEWACZE POWIERZCHNIOWE DANE TECHNICZNE HSH 350 HSH 700 D x S x W cm 332 x 174 x x 200 x 231 Ciężar z paliwem kg Ciężar bez paliwa kg Ciężar generatora kg 238 Wydajność rozmrażania (standard) m (z akcesoriami) m Wydajność podczas pielęgnacji betonu (standard) m (z akcesoriami) m Płyn przewodzący ciepło (HTF) l Prędkość przepustowa medium transferu ciepła na obieg l/h Wymagania elektryczne 1 x 16 A x 230 V 1~ 2 x 12 A x 230 V 1~ Czujnik termiczny cyfrowy cyfrowy Moc podgrzewacza brutto kw Normalna temperatura robocza C Normalne ciśnienie węża bar 4,8-6,2 4,8-6,2 Pompa l/h 1 x x Główny wyłącznik tak tak Zapalnik elektroniczny elektroniczny Kontrolka niskiego poziomu płynu - ostrzegająca o wyłączeniu tak tak Wyłącznik dla stanu "wyłączonego płomienia" tak tak Wyłącznik ochronny różnicowo-prądowy tak tak Termowyłącznik ochronny palnika zerowanie ręczne zerowanie ręczne Wyłącznik przy zbyt wysokiej temperaturze tak tak Odpowietrzenie przy zamkniętym obiegu tak tak Pojemność zbiornika (paliwa) l Typ paliwa zimowy olej napędowy zimowy olej napędowy Zużycie paliwa przy pełnym obciążeniu (bez generatora) l/h (z generatorem) l/h 3,4 6,8 8,3 Klasyczne obszary zastosowania podgrzewaczy powierzchniowych to place budowy z ukierunkowaniem na przyspieszenie postępu procesów budowlanych w zimnych porach roku. Naturalnie są inne możliwości zastosowania, w których można wykorzystać zalety podgrzewaczy powierzchniowych. Dlaczego i tam nie nie podjąć próby usprawnienia procesów przy zastosowaniu kreatywnych rozwiązań? 20_21_22 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Podgrzewacze powierzchniowe jako przyspieszacze procesów Zastrzega się możliwość zmian w związku ze stałym rozwojem konstrukcji.

12 Duże pomieszczenia oraz hale wymagają zastosowania więcej niż jednego podgrzewacza. Nagrzewnica HP 252 jest w tym wypadku idealnym partnerem. Nagrzewnica umożliwi stworzenie idealnych warunków do pracy, również w niskich temperaturach, np. podczas ogrzewania hal oraz dużych pomieszczeń. Lecz również w innych możliwościach zastosowań z uwagi na prostą obsługę nagrzewnica HP 252 jest odpowiednim towarzyszem: Podczas wysuszania pomieszczeń, np. po dużych ulewach lub zalaniach piwnic. Podczas odnawiania budynków. Podczas suszenia, np. farb lub płyt kartonowo-gipsowych. Podczas ogrzewania wstępnego urządzeń. Podczas usuwania lodu z urządzeń. Podczas ogrzewania namiotów. Nagrzewnice Dane techniczne. 23_24_25 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA

13 Innowacyjne nagrzewnice wielkopowierzchniowe Wacker Neuson. Wydajne, ekonomiczne, elastyczne nagrzewnice HP 252. OSZCZĘDNOŚĆ DO 50 % PALIWA HP 252 Dzięki utrzymaniu suchego powietrza zapobiega tworzeniu się pleśni oraz plam. Zabezpiecza przed gromadzeniem się wilgoci, chroniąc w ten sposób np. materiały robocze Zintegrowana rampa załadunkowa czyni rozładunek i załadunek wymienników cieplnych szczególnie przyjaznym w obsłudze. 2 Węże przechowuje się na bębnach z elektrycznym urządzeniem do zwijania, sprzęgłem i hamulcem, wewnątrz urządzenia. Czyste, suche i gorące powietrze zapewnia innowacyjny system Hydronic: - Innowacyjny system Hydronic wytwarza, z zastosowaniem wymienników cieplnych w układzie powietrze płyn, czyste i suche powietrze. Wymienniki cieplne umieszcza się po prostu w pomieszczeniach przewidzianych do ogrzania, ustawia na wymaganą temperaturę i gotowe. - W sprzedaży dostępne są trzy modele wymiennika cieplnego: HX 15 (14,6 kw), HX 30 (29,3 kw) oraz HX 60 (58,6 kw). - Dzięki zastosowaniu systemu Hydronic nagrzewnica HP 252 zaoszczędza w porównaniu z konwencjonalnymi metodami grzewczymi ok. 50 % paliwa % efektywności grzewczej przy mocy grzejnej 252 kw. - Powstałe ciepłe powietrze nie zawiera wilgoci ani gazów spalinowych. A TAK FUNKCJONUJE NAGRZEWNICA HP Paliwo: olej napędowy. 2 Palnik: ogrzewa mieszankę wody i glikolu do temperatury maksymalnie 82 C. 3 Pompa: transportuje płyn z palnika wężami na maksymalną odległość 122 m lub wysokość 18 m. 4 Rozdzielacz: pięć wtyczek rozdzielczych dla pięciu wymienników ciepła. 5 Wąż: długość uzależniona od stosowanego wymiennika ciepła. 6 Wymienniki ciepła (z płynu do powietrza): wymienniki ciepła o maks. mocy 60 kw / każdy. 7 Wciągarka elektryczna: do zwijania 500-metrowego węża w ciągu 20 minut Nagrzewnica HP 252 jest w pełni bezpieczna funkcjonuje bez płomienia. - Zupełnie niezależna, ponieważ wszystkie elementy można przechowywać wewnątrz urządzenia. - Łatwy montaż wszystkich węży przy zastosowaniu szybkozłączek. - Praktyczna kontrolka zasilania pozwala na zdalne rozpoznanie gotowości do działania wszystkich systemów. - Ucho podnoszenia ułatwia ustawienie urządzenia na placu budowy. 26_27 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Nagrzewnice

14 Innowacyjny system Hydronic Wymienniki ciepła wymieniają ciepło, tzn. ciepły płyn doprowadzany jest wężami do wymiennika. Płyn ogrzewa powietrze znajdujące się w wymienniku, oddając energię termiczną, po czym schłodzony powraca wężami do źródła ciepła, aby zostać ponownie ogrzany. Ciepły płyn Zimne powietrze Zimno Wymiennik ciepła Ciepłe powietrze Zimny płyn Ciepło Możliwość przezbrojenia w podgrzewacz powierzchniowy Tylko kilka akcesoriów i nagrzewnicę HP 252 można szybko przezbroić w podgrzewacz powierzchniowy. Odpowiednie akcesoria można znaleźć na stronie Na takiej odległości można umieścić wymiennik ciepła od urządzenia: W opcji z odpowiednimi akcesoriami istnieje możliwość umieszczenia wymiennika na wysokości 30 m oraz w odległości 60 m. Wysokość Höhe m m 48 m 54 m Odległość Entfernung m 28_29 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Nagrzewnice

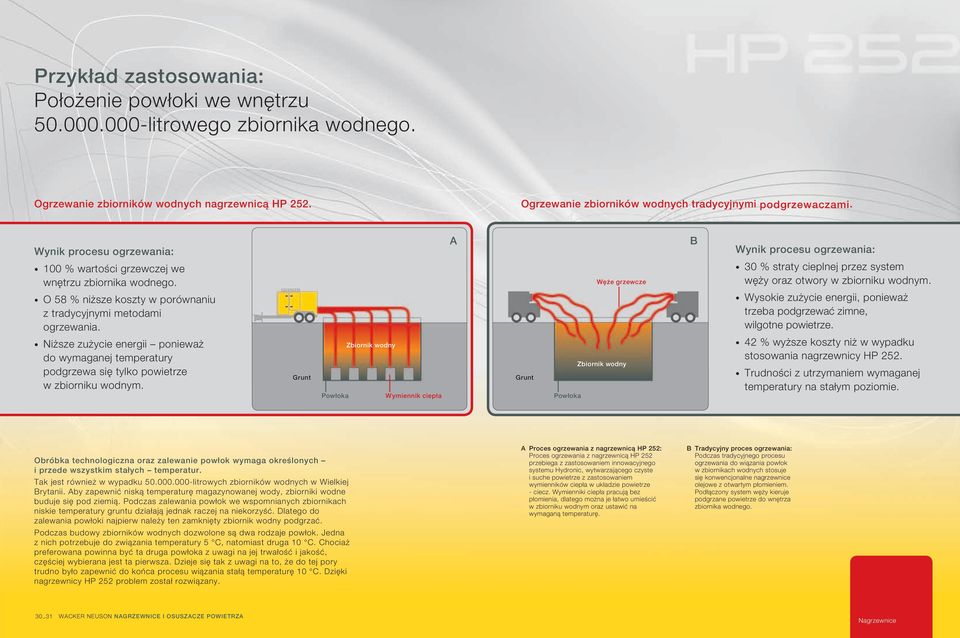

15 Przykład zastosowania: Położenie powłoki we wnętrzu litrowego zbiornika wodnego. Ogrzewanie zbiorników wodnych nagrzewnicą HP 252. Ogrzewanie zbiorników wodnych tradycyjnymi podgrzewaczami. Wynik procesu ogrzewania: A B Wynik procesu ogrzewania: 100 % wartości grzewczej we wnętrzu zbiornika wodnego. Węże grzewcze 30 % straty cieplnej przez system węży oraz otwory w zbiorniku wodnym. O 58 % niższe koszty w porównaniu z tradycyjnymi metodami ogrzewania. Niższe zużycie energii ponieważ do wymaganej temperatury podgrzewa się tylko powietrze w zbiorniku wodnym. Wysokie zużycie energii, ponieważ trzeba podgrzewać zimne, wilgotne powietrze. Grunt Powłoka Zbiornik wodny Wymiennik ciepła Grunt Powłoka Zbiornik wodny 42 % wyższe koszty niż w wypadku stosowania nagrzewnicy HP 252. Trudności z utrzymaniem wymaganej temperatury na stałym poziomie. Obróbka technologiczna oraz zalewanie powłok wymaga określonych i przede wszystkim stałych temperatur. Tak jest również w wypadku litrowych zbiorników wodnych w Wielkiej Brytanii. Aby zapewnić niską temperaturę magazynowanej wody, zbiorniki wodne buduje się pod ziemią. Podczas zalewania powłok we wspomnianych zbiornikach niskie temperatury gruntu działają jednak raczej na niekorzyść. Dlatego do zalewania powłoki najpierw należy ten zamknięty zbiornik wodny podgrzać. Podczas budowy zbiorników wodnych dozwolone są dwa rodzaje powłok. Jedna z nich potrzebuje do związania temperatury 5 C, natomiast druga 10 C. Chociaż preferowana powinna być ta druga powłoka z uwagi na jej trwałość i jakość, częściej wybierana jest ta pierwsza. Dzieje się tak z uwagi na to, że do tej pory trudno było zapewnić do końca procesu wiązania stałą temperaturę 10 C. Dzięki nagrzewnicy HP 252 problem został rozwiązany. A Proces ogrzewania z nagrzewnicą HP 252: Proces ogrzewania z nagrzewnicą HP 252 przebiega z zastosowaniem innowacyjnego systemu Hydronic, wytwarzającego czyste i suche powietrze z zastosowaniem wymienników ciepła w układzie powietrze - ciecz. Wymienniki ciepła pracują bez płomienia, dlatego można je łatwo umieścić w zbiorniku wodnym oraz ustawić na wymaganą temperaturę. B Tradycyjny proces ogrzewania: Podczas tradycyjnego procesu ogrzewania do wiązania powłok w zbiornikach wodnych stosuje się konwencjonalne nagrzewnice olejowe z otwartym płomieniem. Podłączony system węży kieruje podgrzane powietrze do wnętrza zbiornika wodnego. 30_31 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Nagrzewnice

16 Dane techniczne. NAGRZEWNICA DANE TECHNICZNE HP 252 D x S x W cm 440 x 240 x 240 Ciężar bez paliwa kg 3713 Mieszanka wody i glikolu l 550 Wąż m 300 łącznie = 4 x x 30 Wymienniki ciepła (możliwość montażu w urządzeniu) HX 15 (14,6 kw, 20 m 3 ) lub HX 30 (24,3 kw, 37 m 3 ) lub HX 60 (58,6 kw, 68 m 3 ) Paliwo 16 szt. 8 szt. 4 szt. Diesel Moc brutto kw/h 252 Moc netto kw/h 209 Czas pracy (przy pełnym zbiorniku) h ponad 71 Sprawność cieplna % 83 Zużycie oleju napędowego l/h 23,2 Temperatura robocza C 37,8-82,2 Średnia prędkość medium przesyłania ciepła l/h Zastrzega się możliwość zmian w związku ze stałym rozwojem konstrukcji.

17 Idealni towarzysze na budowie: Nagrzewnice i osuszacze powietrza. Czy w budownictwie mieszkaniowym i gospodarczym, w budowie dróg czy też w rolnictwie nagrzewnice i osuszacze powietrza Wacker Neuson zapewnią bezkolizyjny przebieg pracy, niezależnie od temperatury. Klient ma do wyboru 5 różnych typów urządzeń: nagrzewnice elektryczne nagrzewnice olejowe bez odprowadzania spalin nagrzewnice olejowe z odprowadzaniem spalin nagrzewnice gazowe osuszacze powietrza Wszystkie urządzenia dysponują wyjątkowymi urządzeniami zabezpieczającymi, np. czujnik płomienia lub ogranicznik temperatury. Wysokiej jakości elementy oraz specjalne detale konstrukcyjne dodatkowo zapewniają długi okres użytkowania. Nagrzewnice i osuszacze powietrza 34_35 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA

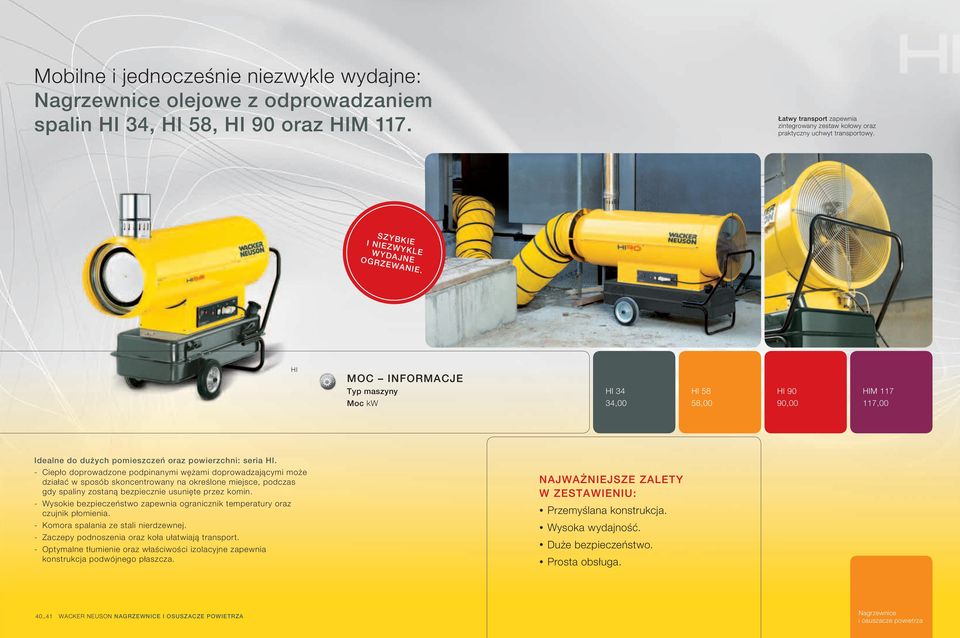

18 Profesjonaliści w ogrzewaniu małych pomieszczeń: HE 3, HE 9 oraz HE 15. NAGRZEWNICE ELEKTRYCZNE HE 3 MOC INFORMACJE Typ maszyny HE 3 HE 9 HE 15 Moc kw 3,00 9,00 15,00 Te elektryczne nagrzewnice dostarczają ciepło bez spalin: - Zapewniają przyjemne warunki pracy, również przy ujemnych temperaturach. - Trwała konstrukcja. - Wysokiej jakości materiały. - Koncepcja urządzenia o długim okresie użytkowania. - Wbudowany termostat komorowy zapewnia utrzymanie stałej, zadanej temperatury pokojowej. - Dwustopniowa regulacja mocy grzejnej. - Dzięki specjalnie wyprofilowanej ramie nagrzewnice elektryczne można łatwo zamontować na ścianie. - Termostat bezpieczeństwa zapobiega uszkodzeniom w wyniku przegrzania. 36_37 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Nagrzewnice i osuszacze powietrza

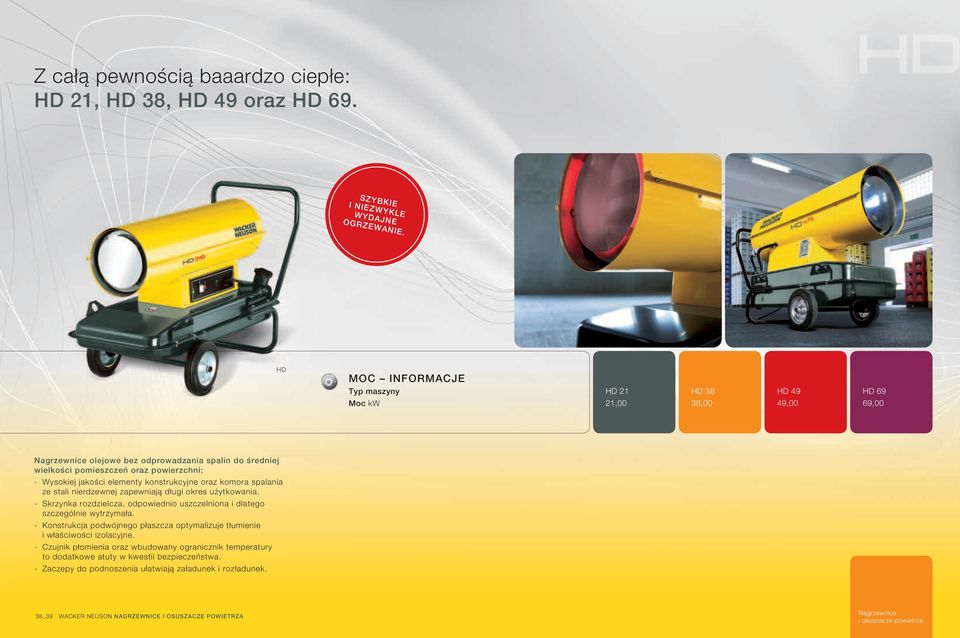

19 Z całą pewnością baaardzo ciepłe: HD 21, HD 38, HD 49 oraz HD 69. SZYBKIE I NIEZWYKLE WYDAJNE OGRZEWANIE. HD MOC INFORMACJE Typ maszyny HD 21 HD 38 HD 49 HD 69 Moc kw 21,00 38,00 49,00 69,00 Nagrzewnice olejowe bez odprowadzania spalin do średniej wielkości pomieszczeń oraz powierzchni: - Wysokiej jakości elementy konstrukcyjne oraz komora spalania ze stali nierdzewnej zapewniają długi okres użytkowania. - Skrzynka rozdzielcza, odpowiednio uszczelniona i dlatego szczególnie wytrzymała. - Konstrukcja podwójnego płaszcza optymalizuje tłumienie i właściwości izolacyjne. - Czujnik płomienia oraz wbudowany ogranicznik temperatury to dodatkowe atuty w kwestii bezpieczeństwa. - Zaczepy do podnoszenia ułatwiają załadunek i rozładunek. 38_39 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Nagrzewnice i osuszacze powietrza

20 Mobilne i jednocześnie niezwykle wydajne: Nagrzewnice olejowe z odprowadzaniem spalin HI 34, HI 58, HI 90 oraz HIM 117. Łatwy transport zapewnia zintegrowany zestaw kołowy oraz praktyczny uchwyt transportowy. SZYBKIE I NIEZWYKLE WYDAJNE OGRZEWANIE. HI MOC INFORMACJE Typ maszyny HI 34 HI 58 HI 90 HIM 117 Moc kw 34,00 58,00 90,00 117,00 Idealne do dużych pomieszczeń oraz powierzchni: seria HI. - Ciepło doprowadzone podpinanymi wężami doprowadzającymi może działać w sposób skoncentrowany na określone miejsce, podczas gdy spaliny zostaną bezpiecznie usunięte przez komin. - Wysokie bezpieczeństwo zapewnia ogranicznik temperatury oraz czujnik płomienia. NAJWAŻNIEJSZE ZALETY W ZESTAWIENIU: Przemyślana konstrukcja. - Komora spalania ze stali nierdzewnej. - Zaczepy podnoszenia oraz koła ułatwiają transport. - Optymalne tłumienie oraz właściwości izolacyjne zapewnia konstrukcja podwójnego płaszcza. Wysoka wydajność. Duże bezpieczeństwo. Prosta obsługa. 40_41 WACKER NEUSON NAGRZEWNICE I OSUSZACZE POWIETRZA Nagrzewnice i osuszacze powietrza
