1 Dwubiegunowy tester napięcia Voltcraft VC-52 Instrukcja obsługi Nr produktu: VC-52 Nr produktu: VC-54 Niniejsza instrukcja obsługi przynależy do produktu. Zawiera bowiem istotne wskazówki odnośnie uruchomienia i eksploatacji produktu. Zwrócić na to uwagę w przypadku przekazywania urządzenia osobom trzecim. Dlatego niniejszą instrukcję obsługi należy zachować do ponownego przeczytania. Spis zawartości można znaleźć w spisie treści (patrz strona 5) wraz z podaniem odpowiedniego numeru strony. Wprowadzenie Szanowny Kliencie, Kupując niniejszy produkt podjąłeś bardzo dobrą decyzję, za którą Ci dziękujemy. Nabyłeś ponadprzeciętny jakościowo markowy produkt, który w obszarze techniki pomiarowej i sercowej wyróżnia się szczególną kompetencją i permanentnymi pomysłami. Voltcraft umożliwia Tobie jako ambitnemu majsterkowiczowi jak i profesjonalnemu użytkownikowi podejmowania się trudnych zadań. Voltcraft oferuje Tobie zaawansowane technologie za nadzwyczaj korzystne warunki cenowe i wydajnościowe. Jesteśmy pewni, że Twój start z produktami Voltcraft jest jednocześnie początkiem długiej i dobrej współpracy. Strona 1 z 12

2 Przeznaczenie Dwubiegunowy tester napięcia służy do wskazywania z zakresu V DC oraz V AC. Napięcia przedstawiane są w 9 zakresach. Tester napięcia odpowiada normie dotyczącej dwubiegunowych testerów napięcia (EN ) oraz stopniowi ochrony IP64 (ochrona przed bryzgami wodnymi i przed kurzem) i można go używać na zewnątrz, względnie w środowisku wilgotnym (także podczas opadów). W celu wytłumienia napięć pozornych możliwy jest pomiar niskiej impedancji. W tym wypadku obwód pomiarowy obciąża się rezystancją poniżej 200 kohm. Model VC-54 dysponuje dodatkowo audiowizualnym testerem oporności przepływu, wbudowanym oświetleniem miejsca pomiaru oraz funkcją jednobiegunowego testera fazy. Do funkcji dodatkowych wymagane są dwie baterie typu AAA. Dla sieci prądu trójfazowego wskaźnik kierunku następstwa faz. Tester napięcia można stosować w urządzeniach o 3. kategorii przepięcia (Cat. III = Instalacje domowe). Testera napięcia podczas przeprowadzanie pomiarów można dotykać tylko za uchwyty. Pola wyświetlacza nie wolno zakrywać, a metalowych kontaktów oraz miejsc pomiaru poruszać. Przestrzegać także dalszych wskazówek bezpieczeństwa zawartych w niniejszej instrukcji. Niedopuszczalna jest praca urządzenia w niesprzyjających warunkach. Przez niesprzyjające warunki należy rozumieć: o Zbyt dużą wilgotność powietrza; o Kurz i gazy palne, dymy lub środki rozpuszczające; o Burze, względnie warunki burzowe takie jak silne pola elektrostatyczne Użytkowanie inne niż wyżej opisane prowadzi do uszkodzenia produktu, co może być związane z takimi zagrożeniami jak np. zwarcie, pożar, porażenie elektryczne. Cały produkt nie może być modyfikowany, względnie przebudowywany. Należy bezwzględnie przestrzegać zaleceń bezpieczeństwa. Strona 2 z 12

3 Spis treści Wprowadzenie.. 1 Przeznaczenie.. 2 Bezpieczeństwo.. 3 Oznaczenie części składowych.. 5 Wyjaśnienie symboli..6 Montaż/Wymiana baterii (tylko VC54).. 7 Oświetlenie miejsca pomiaru.. 7 Przeprowadzanie pomiarów.. 8 Konserwacja i utylizacja.. 11 Dane techniczne Bezpieczeństwo Niniejszy przyrząd opuścił fabrykę w stanie bezpiecznym technicznie. W celu utrzymania niniejszego stanu i zapewnienia bezpiecznej pracy, użytkownik zobowiązany jest do przestrzegania wskazówek bezpieczeństwa i ostrzeżeń zawartych w niniejszej instrukcji użytkowania. Należy przestrzegać następujących symboli: Symbol z wykrzyknikiem umieszczonym wewnątrz trójkąta wskazuje na ważne wskazówki i niniejszej instrukcji obsługi, których należy bezwzględnie przestrzegać. Symbol z piorunem wewnątrz trójkąta ostrzega przed porażeniem prądem elektrycznym lub przed naruszeniem bezpieczeństwa elektrycznego przyrządu. Niniejszy produkt posiada znak CE i spełnia wymagania obowiązujących dyrektyw krajowych i międzynarodowych. Strona 3 z 12

4 o W przypadku wystąpienia szkód, które zostały spowodowane przez nieprzestrzeganie zaleceń występujących w niniejszej instrukcji, wygasa gwarancja producenta. Za skutki szkód producent nie ponosi odpowiedzialności. o W przypadku szkód materialnych jak i narażenia życia ludzkiego, które zostały spowodowane przez niewłaściwe użytkowanie lub nieprzestrzeganie wskazówek bezpieczeństwa producent nie ponosi odpowiedzialności. W takich przypadkach wygasa gwarancja. o Ze względów bezpieczeństwa i dopuszczenia nie zezwala się na samowolne przebudowywanie, rozmontowywanie, względnie modyfikację produktu. o Zwrócić uwagę na odpowiednie uruchomienie przyrządu. Przestrzał przy tym niniejszej instrukcji obsługi. o Podane wartości napięć na testerze napięcia są napięciami znamionowymi. o Nie wolno narażać przyrządu na ekstremalne temperatury, silne wstrząsy czy wysoką wilgotność. Poprawne wskazania przyrządu zapewnione są tylko w zakresie temperatur -10 C do +55 C i wilgotności względnej powietrza od 20 do 96% (kategoria klimatyczna N). o Tester napięcia chwytać tylko za przeznaczone do tego uchwyty. Nigdy nie dotykać przewodzących końcówek uchwytów. o Przed każdym pomiarem sprawdzić tester pod katem funkcjonalności. Dokonać pomiaru znanego źródła napięcia i skontrolować poprawność wskazania. Przy przekroczeniu jednego lub więcej zakresów wskazań nie wolno dalej użytkować testera. o Obudowę testera można rozmontowywać tylko do otwarcia pokrywy baterii. o Testera napięcia można używać tylko do urządzeń z podanym zakresem napięć. o Następny wyższy zakres napięć zaczyna świecić od 0,85 wartości znamionowej. Strona 4 z 12

5 o Wartość graniczna dla obowiązującego napięcia stałego dla niebezpiecznego napięcia dotykowego (wg DIN VDE 0100 część 410) sygnalizowana jest poprzez wskazanie świetlne 120V. o Wartość graniczna dla obowiązującego napięcia zmiennego dla niebezpiecznego napięcia dotykowego (wg DIN VDE 0100 część 410) sygnalizowana jest poprzez wskazanie świetlne 50V. o Przy przerwanym przewodzie neutralnym lub ochronnym nie występuje żadne wskazanie. o Tester utrzymywać w czystości i składować go zgodnie z przepisami w suchych pomieszczeniach. o Nie dopuścić, aby niniejszy przyrząd znalazł się w rękach dzieci. Oznaczenie części składowych (patrz strona spodnia) 1. Grot pomiarowy L1 (-) 2. Klawisz L1 3. Uchwyt L1 w przewodzącą końcówką 4. Kabel połączeniowy 5. Wnęka na baterie 6. Uchwyt L2 w przewodzącą końcówką 7. Klawisz do oświetlenia miejsca pomiaru (tylko VC-54) 8. Klawisz L2 9. Pole wskazań 10. Oświetlenie miejsca pomiaru (tylko VC-54) 11. Grot pomiarowy L2 (+). Strona 5 z 12

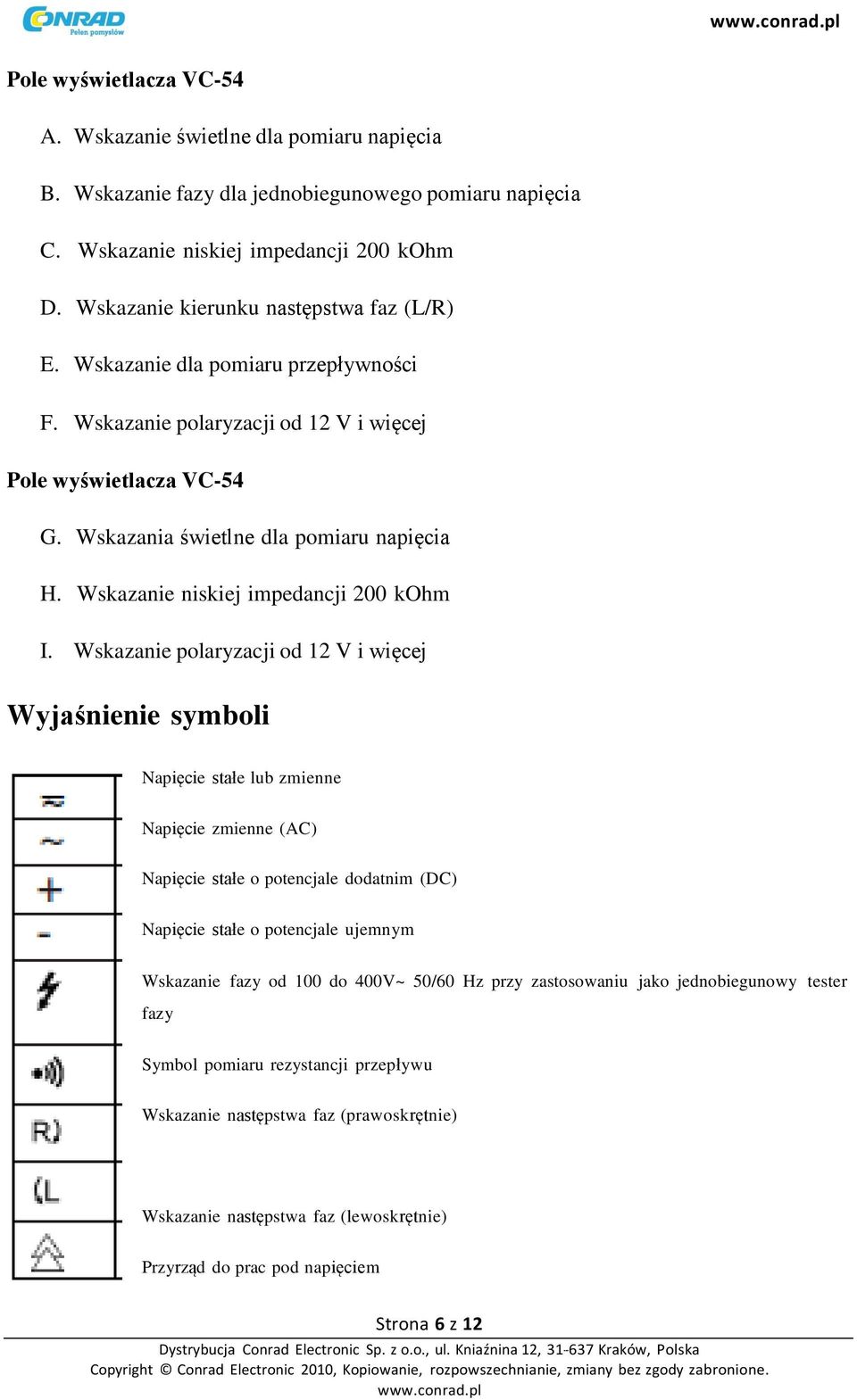

6 Pole wyświetlacza VC-54 A. Wskazanie świetlne dla pomiaru napięcia B. Wskazanie fazy dla jednobiegunowego pomiaru napięcia C. Wskazanie niskiej impedancji 200 kohm D. Wskazanie kierunku następstwa faz (L/R) E. Wskazanie dla pomiaru przepływności F. Wskazanie polaryzacji od 12 V i więcej Pole wyświetlacza VC-54 G. Wskazania świetlne dla pomiaru napięcia H. Wskazanie niskiej impedancji 200 kohm I. Wskazanie polaryzacji od 12 V i więcej Wyjaśnienie symboli Napięcie stałe lub zmienne Napięcie zmienne (AC) Napięcie stałe o potencjale dodatnim (DC) Napięcie stałe o potencjale ujemnym Wskazanie fazy od 100 do 400V~ 50/60 Hz przy zastosowaniu jako jednobiegunowy tester fazy Symbol pomiaru rezystancji przepływu Wskazanie następstwa faz (prawoskrętnie) Wskazanie następstwa faz (lewoskrętnie) Przyrząd do prac pod napięciem Strona 6 z 12

7 Montaż/Wymiana baterii (VC54) Główną funkcją testera napięcia jest praca jako dwubiegunowy tester napięcia bez zasilania bateryjnego. W celu wykorzystywania funkcji dodatkowych takich jak oświetlenie miejsca pomiaru, test fazy, pomiar rezystancji przepływu czy jednobiegunowy tester fazy niezbędne są dwie baterie typu AAA (wchodzą w zakres dostawy). Przy montażu/wymianie baterii należy postępować w następujący sposób: o Odkręcić śrubę na pokrywie baterii (5) odpowiednim wkrętakiem i usunąć ją. o Osadzić dwie baterie typu AAA we wnęce bateryjnej. Zwrócić uwagę na poprawną polaryzację podaną we wnęce bateryjnej. W miarę możliwości stosować baterie alkaliczne, gdyż gwarantują one dłuższy czas pracy. o Zamknąć i ponownie przykręcić starannie pokrywę bateryjną Wymiana baterii jest konieczna, jeżeli żółte wskazanie przy obustronnym kontakcie obydwu grotów pomiarowych nie świeci, a dźwięk sygnalizacyjny nie jest słyszalny. Zużyte baterie nie wpływają na poprawność wskazania pomiaru napięcia. W celu uniknięcia uszkodzenia przyrządu przez wylane baterie, usunąć baterie z urządzenia, jeżeli nie jest one przez dłuższy czas użytkowane. Z tego samego powodu zaleca się natychmiastowe usunięcie zużytych baterii. Oświetlenie miejsca pomiaru Model VC54 posiada zasilane bateryjnie oświetlenie miejsca pomiaru. W celu włączenia oświetlenia należy nacisnąć klawisz (7). Oświetlenie jest włączone tak długo, jak niniejszy klawisz trzyma się wciśnięty. Po puszczeniu klawisza oświetlenie wygasa. Klawisz oświetlenie jest tak zaprogramowany, że można go używać także podczas pomiaru niskiej impedancji. Strona 7 z 12

8 Przeprowadzanie pomiarów Dwubiegunowy tester napięcia składa się z dwóch grotów pomiarowych (1 + 11), kabla przyłączeniowego (4) i pola wyświetlacza (9). Tester napięcia trzymać zawsze w taki sposób, żeby prostopadle było widoczne pole wyświetlacza. Wskazania świetlne mogą zostać negatywnie naruszone przez silne padanie światła. Przy pomiarach napięcia stałego przy stawić ostrze pomiarowe (11) do bieguna dodatniego, a ostre pomiarowe (1) do bieguna ujemnego. Przed każdym pomiarem sprawdzić poprawność funkcjonowania przyrządu wykorzystując do tego znane źródło napięcia. Jeżeli przyrząd pomiarowy nie wykazuje żadnej funkcji lub pojedyncze wskazania świetlne nie funkcjonują, należy zaprzestać użytkowania urządzenia. Nie wolno używać wadliwego testera napięcia. Należy przestrzegać przepisów dotyczących pracy z urządzeniami elektrycznymi. Możliwe do przeprowadzenia są następujące funkcje pomiarowe. Pomiar napięcia o dużej rezystancji wewnętrznej Tester napięcia trzymać tylko za przeznaczone do tego uchwyty (3 i 6). Nigdy nie dotykać końcówek uchwytu. Obydwa groty pomiarowe doprowadzić do mierzonych punktów. Obecne tam napięcie pomiarowe zostanie wyświetlone na polu wyświetlacza. Wskazania świetlne (F) lub (I) pokazują rodzaj napięcia i odpowiednia polaryzację. Jeżeli jednocześnie świeci + i - oznacza to, że mamy do czynienia z napięciem zmiennym. W przypadku napięcia zmiennego i ujemnego napięcia stałego rozbrzmiewa dźwięk sygnalizacyjny (tylko VC54). Strona 8 z 12

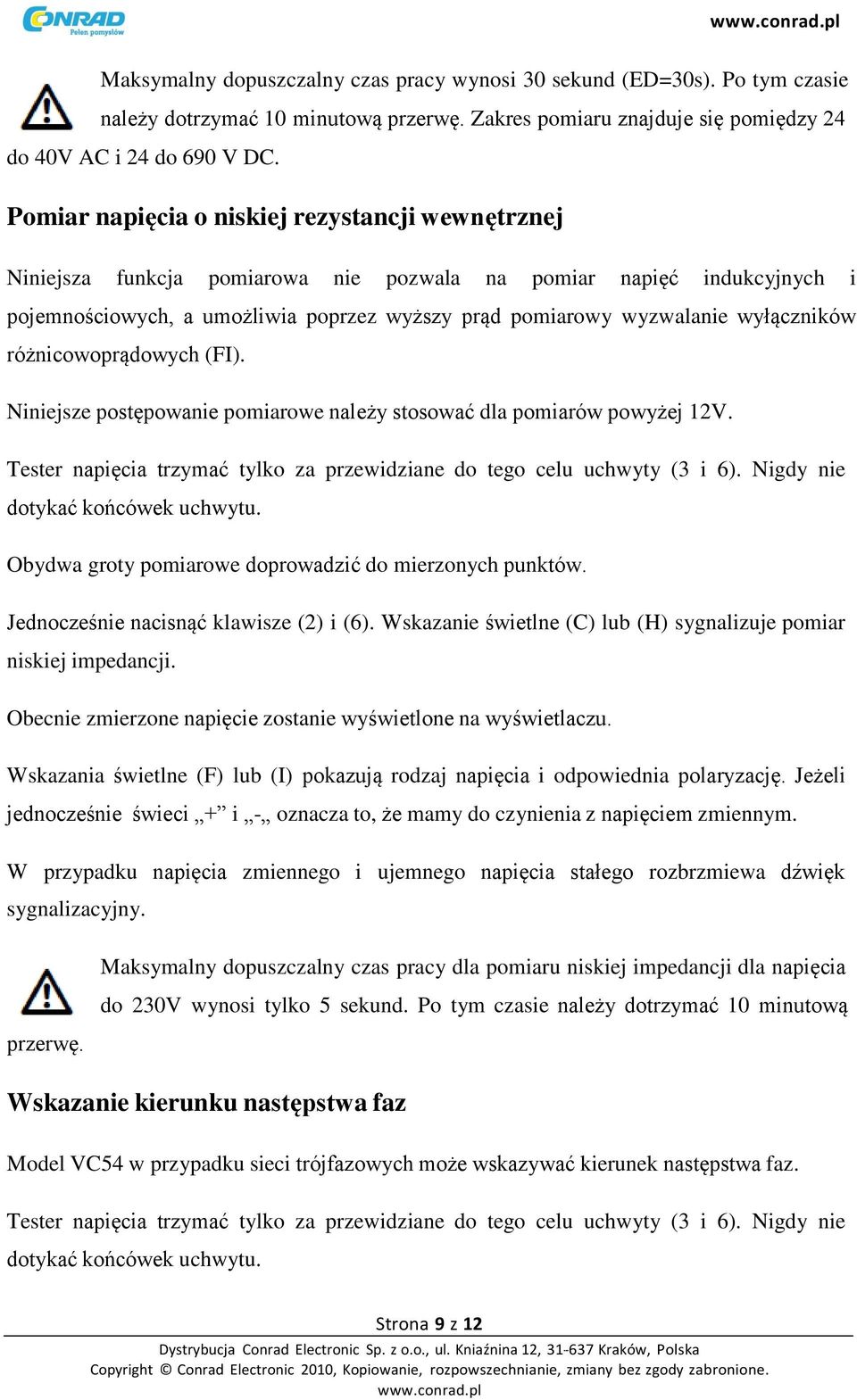

9 Maksymalny dopuszczalny czas pracy wynosi 30 sekund (ED=30s). Po tym czasie należy dotrzymać 10 minutową przerwę. Zakres pomiaru znajduje się pomiędzy 24 do 40V AC i 24 do 690 V DC. Pomiar napięcia o niskiej rezystancji wewnętrznej Niniejsza funkcja pomiarowa nie pozwala na pomiar napięć indukcyjnych i pojemnościowych, a umożliwia poprzez wyższy prąd pomiarowy wyzwalanie wyłączników różnicowoprądowych (FI). Niniejsze postępowanie pomiarowe należy stosować dla pomiarów powyżej 12V. Tester napięcia trzymać tylko za przewidziane do tego celu uchwyty (3 i 6). Nigdy nie dotykać końcówek uchwytu. Obydwa groty pomiarowe doprowadzić do mierzonych punktów. Jednocześnie nacisnąć klawisze (2) i (6). Wskazanie świetlne (C) lub (H) sygnalizuje pomiar niskiej impedancji. Obecnie zmierzone napięcie zostanie wyświetlone na wyświetlaczu. Wskazania świetlne (F) lub (I) pokazują rodzaj napięcia i odpowiednia polaryzację. Jeżeli jednocześnie świeci + i - oznacza to, że mamy do czynienia z napięciem zmiennym. W przypadku napięcia zmiennego i ujemnego napięcia stałego rozbrzmiewa dźwięk sygnalizacyjny. Maksymalny dopuszczalny czas pracy dla pomiaru niskiej impedancji dla napięcia do 230V wynosi tylko 5 sekund. Po tym czasie należy dotrzymać 10 minutową przerwę. Wskazanie kierunku następstwa faz Model VC54 w przypadku sieci trójfazowych może wskazywać kierunek następstwa faz. Tester napięcia trzymać tylko za przewidziane do tego celu uchwyty (3 i 6). Nigdy nie dotykać końcówek uchwytu. Strona 9 z 12

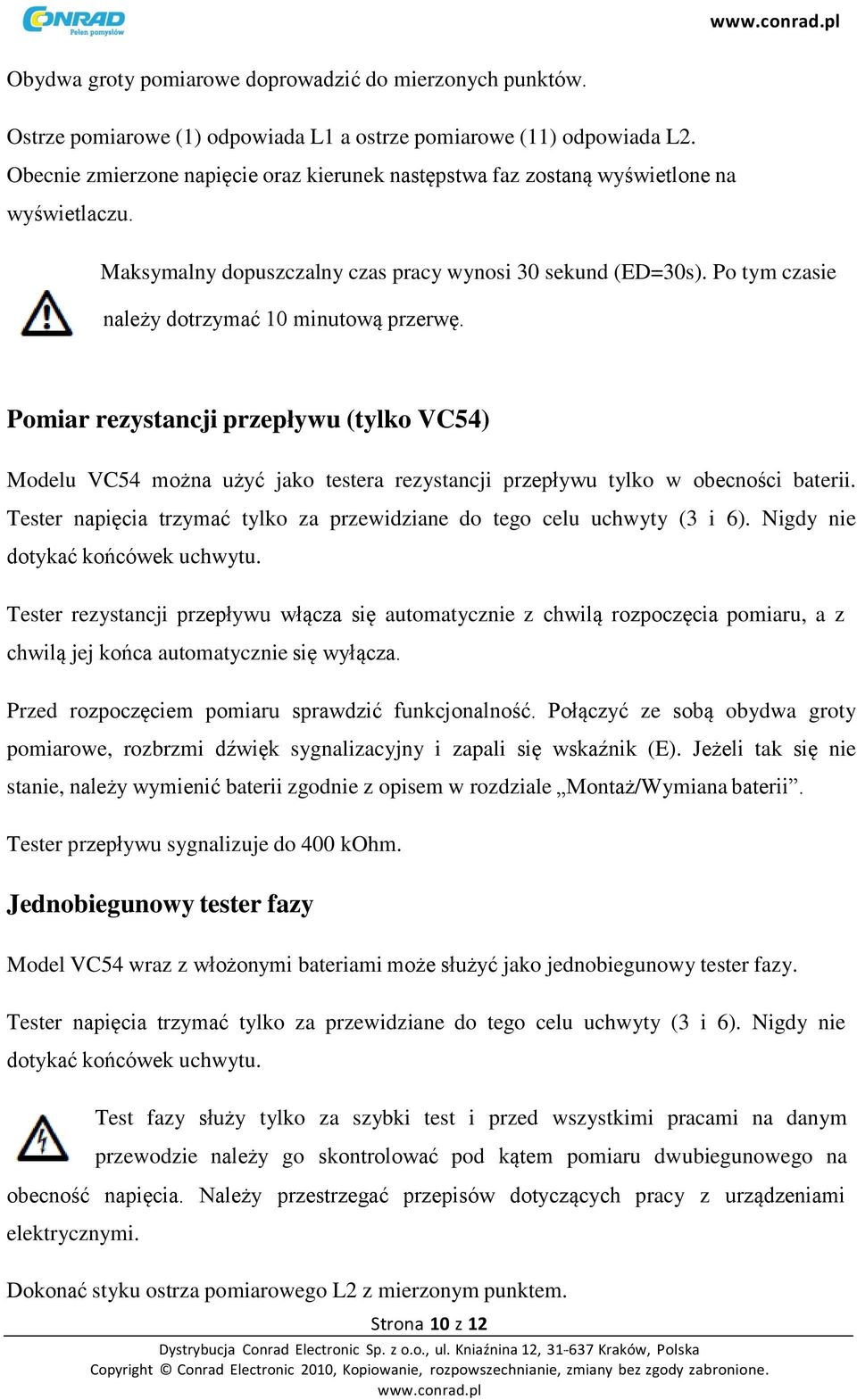

10 Obydwa groty pomiarowe doprowadzić do mierzonych punktów. Ostrze pomiarowe (1) odpowiada L1 a ostrze pomiarowe (11) odpowiada L2. Obecnie zmierzone napięcie oraz kierunek następstwa faz zostaną wyświetlone na wyświetlaczu. Maksymalny dopuszczalny czas pracy wynosi 30 sekund (ED=30s). Po tym czasie należy dotrzymać 10 minutową przerwę. Pomiar rezystancji przepływu (tylko VC54) Modelu VC54 można użyć jako testera rezystancji przepływu tylko w obecności baterii. Tester napięcia trzymać tylko za przewidziane do tego celu uchwyty (3 i 6). Nigdy nie dotykać końcówek uchwytu. Tester rezystancji przepływu włącza się automatycznie z chwilą rozpoczęcia pomiaru, a z chwilą jej końca automatycznie się wyłącza. Przed rozpoczęciem pomiaru sprawdzić funkcjonalność. Połączyć ze sobą obydwa groty pomiarowe, rozbrzmi dźwięk sygnalizacyjny i zapali się wskaźnik (E). Jeżeli tak się nie stanie, należy wymienić baterii zgodnie z opisem w rozdziale Montaż/Wymiana baterii. Tester przepływu sygnalizuje do 400 kohm. Jednobiegunowy tester fazy Model VC54 wraz z włożonymi bateriami może służyć jako jednobiegunowy tester fazy. Tester napięcia trzymać tylko za przewidziane do tego celu uchwyty (3 i 6). Nigdy nie dotykać końcówek uchwytu. Test fazy służy tylko za szybki test i przed wszystkimi pracami na danym przewodzie należy go skontrolować pod kątem pomiaru dwubiegunowego na obecność napięcia. Należy przestrzegać przepisów dotyczących pracy z urządzeniami elektrycznymi. Dokonać styku ostrza pomiarowego L2 z mierzonym punktem. Strona 10 z 12

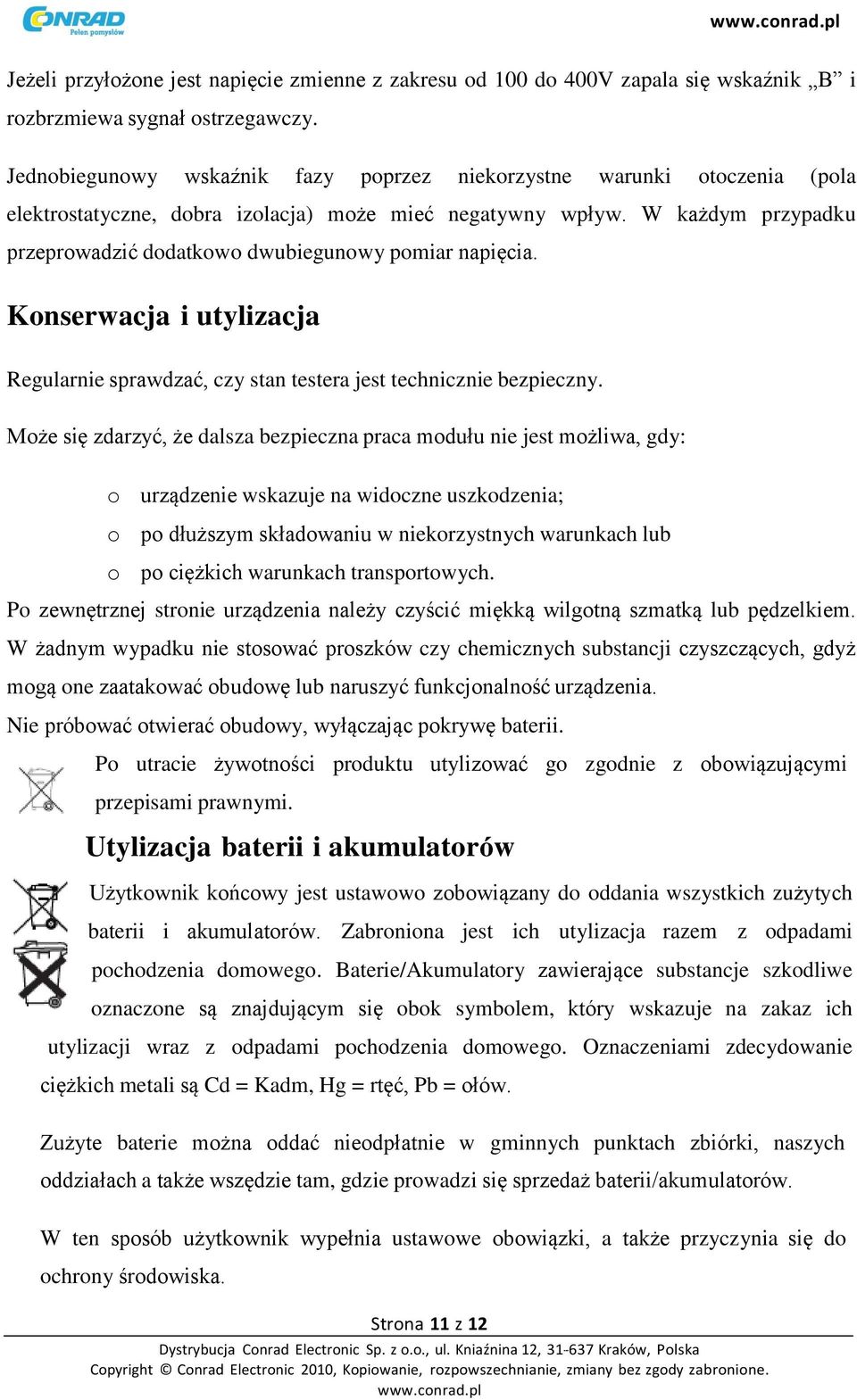

11 Jeżeli przyłożone jest napięcie zmienne z zakresu od 100 do 400V zapala się wskaźnik B i rozbrzmiewa sygnał ostrzegawczy. Jednobiegunowy wskaźnik fazy poprzez niekorzystne warunki otoczenia (pola elektrostatyczne, dobra izolacja) może mieć negatywny wpływ. W każdym przypadku przeprowadzić dodatkowo dwubiegunowy pomiar napięcia. Konserwacja i utylizacja Regularnie sprawdzać, czy stan testera jest technicznie bezpieczny. Może się zdarzyć, że dalsza bezpieczna praca modułu nie jest możliwa, gdy: o urządzenie wskazuje na widoczne uszkodzenia; o po dłuższym składowaniu w niekorzystnych warunkach lub o po ciężkich warunkach transportowych. Po zewnętrznej stronie urządzenia należy czyścić miękką wilgotną szmatką lub pędzelkiem. W żadnym wypadku nie stosować proszków czy chemicznych substancji czyszczących, gdyż mogą one zaatakować obudowę lub naruszyć funkcjonalność urządzenia. Nie próbować otwierać obudowy, wyłączając pokrywę baterii. Po utracie żywotności produktu utylizować go zgodnie z obowiązującymi przepisami prawnymi. Utylizacja baterii i akumulatorów Użytkownik końcowy jest ustawowo zobowiązany do oddania wszystkich zużytych baterii i akumulatorów. Zabroniona jest ich utylizacja razem z odpadami pochodzenia domowego. Baterie/Akumulatory zawierające substancje szkodliwe oznaczone są znajdującym się obok symbolem, który wskazuje na zakaz ich utylizacji wraz z odpadami pochodzenia domowego. Oznaczeniami zdecydowanie ciężkich metali są Cd = Kadm, Hg = rtęć, Pb = ołów. Zużyte baterie można oddać nieodpłatnie w gminnych punktach zbiórki, naszych oddziałach a także wszędzie tam, gdzie prowadzi się sprzedaż baterii/akumulatorów. W ten sposób użytkownik wypełnia ustawowe obowiązki, a także przyczynia się do ochrony środowiska. Strona 11 z 12

12 Dane techniczne VC 54 VC 52 Wskazywane napięcie 12, 24, 36, 50, 120, 230, 12, 24, 36, 50, 120, 230, 400V AC/DC, 690V DC 400V AC/DC, 690V DC Wskaźnik polaryzacji +,-,~ +,-,~ Tolerancja wskazania -30% do 0% wartości odczytanej -30% do 0% wartości odczytanej Wyświetlanie napięcia automatycznie automatycznie Sygnał dźwiękowy V-AC, DC-przepływ Wahania wyświetlania <0,1s LED <0,1s LED Zakres częstotliwości 0 60 Hz 0 60 Hz Pobór mocy ok. 2,1W przy 690V ok. 2,1W przy 690V Maksymalny prąd pomiarowy 1s<0,2A 1s<0,2A 5s<3,5mA 5s<3,5mA Czas pomiaru ED=30 s ED=30 s Czas przerwy 10 minut 10 minut Wskaźnik LED od >8V AC/DC >8V AC/DC Napięcie bateryjne 2x1,5V AAA Prąd baterii max. 50mA Zakres temperatur -10 do +55C -10 do +55C Względna wilgotność powietrza 20% do 96% 20% do 96% Kategoria klimatyczna N N Kategoria przepięcia CATIII CATIII Stopień ochrony IP64 IP64 Pomiar niskiej impedancji Zakres napięć 12 do 230V AC/DC 12 do 230V AC/DC Opór wewnętrzny <200 kohm <200 kohm Ochrona przeciwprzepięciowa 250V AC/DC <5s 250V AC/DC <5s Wskazania kierunku następstwa faz Zakres napięć Zakres częstotliwości Pomiar rezystancji przepływu Zakres pomiarowy Prąd testowy Ochrona przeciwprzepięciowa 1-biegunowy tester fazy Zakres napięć Zakres częstotliwości 100 do 400V AC 50/60 Hz <400 kohm 5uA 690V AC/400 V DC 100 do 400V AC 50/60Hz Strona 12 z 12
