Wykład 10. Urządzenia energoelektroniczne poprzez regulację napięcia, prądu i częstotliwości umoŝliwiają

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Wykład 10. Urządzenia energoelektroniczne poprzez regulację napięcia, prądu i częstotliwości umoŝliwiają"

Transkrypt

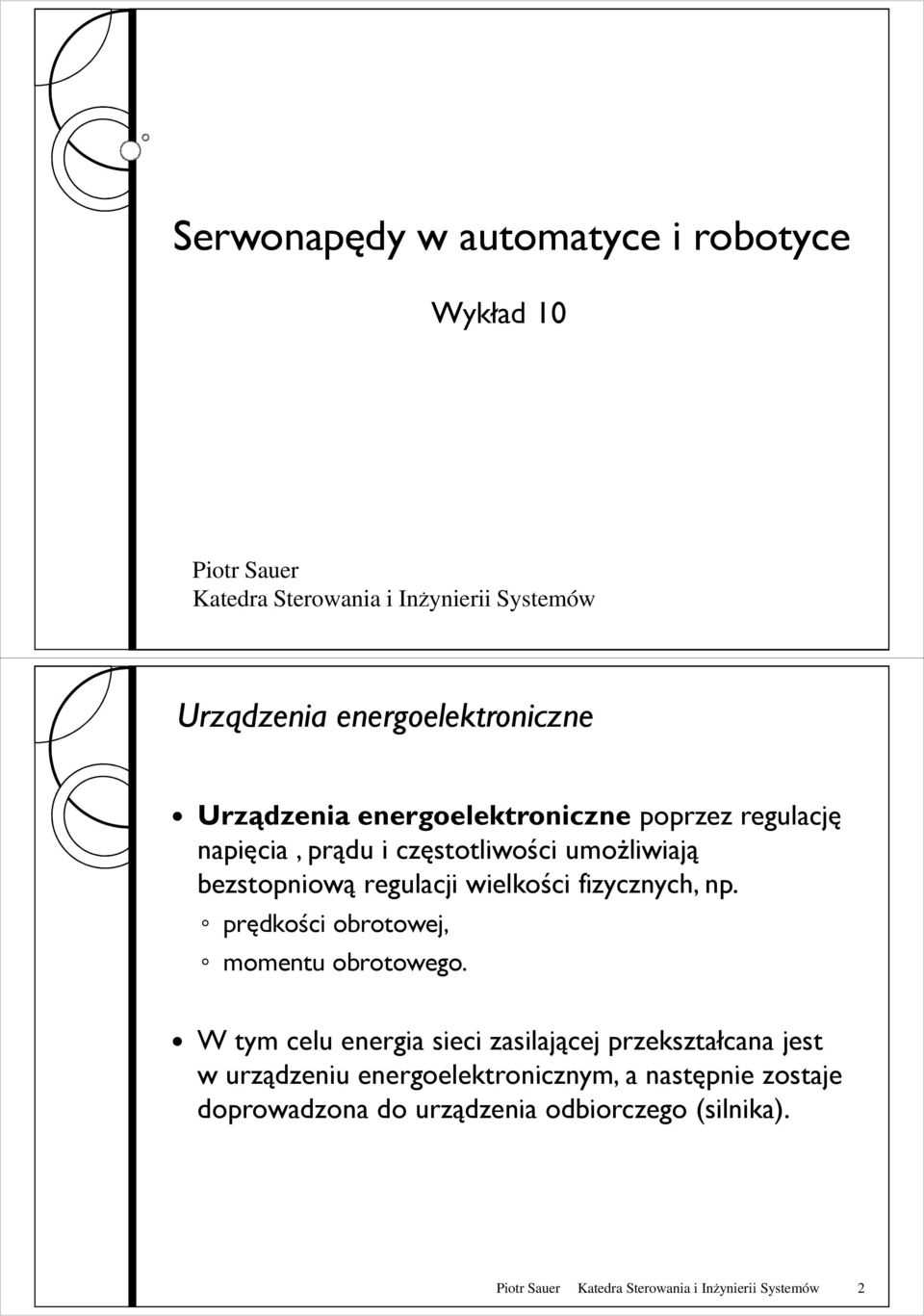

1 Serwonapędy w automatyce i robotyce Wykład 10 Piotr Sauer Katedra Sterowania i Inżynierii Systemów Urządzenia energoelektroniczne Urządzenia energoelektroniczne poprzez regulację napięcia, prądu i częstotliwości umoŝliwiają bezstopniową regulacji wielkości fizycznych, np. prędkości obrotowej, momentu obrotowego. W tym celu energia sieci zasilającej przekształcana jest w urządzeniu energoelektronicznym, a następnie zostaje doprowadzona do urządzenia odbiorczego (silnika). Piotr Sauer Katedra Sterowania i Inżynierii Systemów 2

2 Urządzenia energoelektroniczne Styczniki półprzewodnikowe Styczniki półprzewodnikowe umoŝliwiają szybkie i bezgłośne załączanie trójfazowych silników prądu przemiennego i obciąŝeń rezystancyjnych. Włączanie następuje automatycznie do optymalnego punktu czasowego eliminując tym samym niepoŝądane szczytowe wartości prądu. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 3 Urządzenia energoelektroniczne Układy łagodnego rozruchu Sterują one napięciem sieciowym regulując jego wartość od ustawialnej wartości początkowej do 100%. Dzięki temu następuje łagodny rozruch silnika. W porównaniu do normalnego momentu rozruchowego silnika, redukcja napięcia prowadzi do obniŝenia momentu w silniku proporcjonalnie do kwadratu napięcia. Softstartery nadają się szczególnie do rozruchu obciąŝeń o kwadratowym przebiegu momentu w funkcji prędkości obrotowej (np. pompy albo wentylatory). Piotr Sauer Katedra Sterowania i Inżynierii Systemów 4

3 Urządzenia energoelektroniczne Przemienniki częstotliwości wykorzystując sieć 1- lub 3-fazową prąd przemiennego o stałej wartości napięcia i częstotliwości tworzą nową sieć prądu przemiennego o regulowanej wartości napięcia i częstotliwości z której zasilany jest silnik. Sterowanie napięciem i częstotliwością umoŝliwia bezstopniową regulację prędkości obrotowej silników trójfazowych. Dzięki temu napęd moŝe być uruchomiony ze znamionowym momentem równieŝ przy niewielkich prędkościach obrotowych. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 5 Urządzenia energoelektroniczne o sterowaniu skalarnym (konwencjonalne) - w rozwiązaniu tym utrzymywany jest stały stosunek pomiędzy napięciem wejściowym do falownika U, a częstotliwością wyjściową f. Stosowane są one w układach, gdzie nie wymaga się duŝej precyzji kąta oraz mamy do czynienia z niewielką dynamiką (pompy, wentylatory, podajniki), o sterowaniu wektorowym (strumienia i ewentualnie momentu) - cechuje je duŝa precyzja, doskonała dynamika i sukcesywnie wypierają one napędy prądu stałego. W wektorowym przemienniku częstotliwości regulacja następuje dzięki pozbawionej czujników regulacji pola elektromagnetycznego w silniku. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 6

4 Budowa 1 Prostownik 2 Obwód pośredni napięcia stałego 3 Falownik 4 Układ sterowania Piotr Sauer Katedra Sterowania i Inżynierii Systemów 7 Przemiennik częstotliwości przekształca trójfazowe (jednofazowe) zmienne napięcie sieciowe o stałej częstotliwość w napięcie stałe (prostownik). Napięcie stałe słuŝy do wytworzenia trójfazowej sieci o zmiennym napięciu i zmiennej częstotliwości (falownik). Przemiennik częstotliwości pobiera z sieci zasilającej praktycznie tylko moc czynną (cosφ ~ 1). Obwód pośredni napięcia stałego - dostarcza moc bierną Piotr Sauer Katedra Sterowania i Inżynierii Systemów 8

5 Piotr Sauer Katedra Sterowania i Inżynierii Systemów 9 Moment obrotowy M rozwijany przez silnik asynchroniczny jest proporcjonalny do prądu I W i strumienia ϕ: M φ I W Do optymalizacji momentu obrotowego silnika, strumień magnetyczny w szczelinie powietrznej silnika musi być utrzymany na stałym poziomie. φ U f Piotr Sauer Katedra Sterowania i Inżynierii Systemów 10

6 Kiedy silnik jest obciążony i pracuje w zakresie małych prędkości f < 10Hz, występuje duży spadek napięcia na rezystancji uzwojeń stojana. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 11 Przykład. Silnik o mocy P=1,1kW, napięciu nominalnym U=3 400V f=50hz o rezystancji uzwojenia stojana R (jednej fazy) wynoszącej około 8 Ω, pobiera prąd 3A przy nominalnym obciąŝeniu. Spadek napięcia na rezystancji uzwojenia stojana w tym przypadku wynosi 24V. Napięcie ok. 40V przy 5 Hz jest odpowiednim napięciem do sterowania silnika wg charakterystyki U/f. Jeśli obciąŝymy silnik nominalnie i pobierze on prąd do 3A, wtedy napięcie o wartości około 24V powoduje jedynie powstawanie strat. WaŜne jest, Ŝe tylko napięcie o wartości 16V jest wykorzystywane do magnesowania silnika. Gdy silnik jest niedomagnesowany to wytwarza mniejszy moment napędowy. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 12

7 Aby utrzymać stały strumień, silnika spadek napięcia na rezystancji uzwojeń silnika musi być kompensowany: zwiększenie napięcia wyjściowego przemiennika częstotliwości w zakresie małych prędkości silnika przez wykorzystanie otwartej pętli sterowania. regulacja napięcia wyjściowego przemiennika częstotliwości poprzez wykorzystanie oddziaływania na wartość składowej czynnej prądu wyjściowego przemiennika. Określenia: kompensacja I x R, podbicie napięcia (ang. boost), zwiększenie momentu (ang. torque raising), kompensacja startu (ang. start compensation). Piotr Sauer Katedra Sterowania i Inżynierii Systemów 13 automatycznie kontrolują parametry kompensacyjne na podstawie częstotliwości, napięcia i prądu silnika. Parametry kompensacyjne umoŝliwiają zapewnienie optymalnego magnesowania i tym samym maksymalnego momentu, zarówno przy starcie silnika jak i od małych do maksymalnie dopuszczalnych prędkości silnika. Napięcie przemiennika otrzymuje odpowiednie napięcie dodatkowe, które efektywnie kompensuje wpływ spadku napięcia na rezystancji uzwojeń przy niskich częstotliwościach Piotr Sauer Katedra Sterowania i Inżynierii Systemów 14

8 ZaleŜne od obciąŝenia parametry wpływające na wartość napięcia dodatkowego napięcia kompensacji - start i kompensacja poślizgu, zaleŝą od dokładności pomiaru prądu obciąŝenia - składowej czynnej tego prądu. Parametr napięcie startu, nie zaleŝy od obciąŝenia i zapewnia optymalną wartość momentu w zakresie małych prędkości silnika. Jeśli kilka silników jest dołączonych do jednego przemiennika częstotliwości - praca równoległa, funkcje kompensacji napięcia zaleŝne od obciąŝenia powinny być wyłączone. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 15 Poślizg w silnikach asynchronicznych jest zaleŝny od obciąŝenia i wynosi około 5% prędkości nominalnej silnika. Np. dla dwubiegunowego silnika poślizg będzie wynosić 150 obr./min. Przy sterowaniu silnika przemiennikiem częstotliwości poślizg moŝe wynosić ok. 50% w zakresie małych obrotów np. 300 obr./min. (tj. 10% wartości nominalnej). Jeśli przemiennik częstotliwości steruje pracą silnika w zakresie 5% wartości nominalnej prędkości obrotowej przy pełnym obciąŝeniu, to silnik moŝe nie ruszyć. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 16

9 Poślizg - zjawisko niekorzystne, moŝe być w pełni skompensowane przez przemiennik częstotliwości poprzez efektywny pomiar składowej czynnej prądu - fazowych prądów silnika. Kompensacja poślizgu jest realizowana przez odpowiednie zwiększenie częstotliwości napięcia wyjściowego przemiennika częstotliwości - czynna kompensacja poślizgu (ang. active slip compensation). Piotr Sauer Katedra Sterowania i Inżynierii Systemów 17 Przemiennik ogranicza prąd silnika przez zmniejszanie napięcia i częstotliwości wyjściowej. Poziom ograniczenia prądowego jest regulowany i gwarantuje, Ŝe silnik nie będzie pobierał zbyt duŝego prądu przez dłuŝszy czas, co mogłoby doprowadzić do jego uszkodzenia. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 18

10 Charakterystyki momentu silnika zawierają się w obszarze prądów znamionowych przemiennika częstotliwości. Zaleta: przemiennik częstotliwości umoŝliwia zwiększenie momentu silnika ponad jego moment znamionowy, np. uzyskanie 160% wartości momentu znamionowego przez dłuŝszy lub krótszy okres czasu. Przemiennik częstotliwości umoŝliwia pracę silnika przy prędkościach większych od jego prędkości synchronicznej - prędkości nadsynchroniczne w zakresie ok. 200% nominalnych obrotów. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 19 Przemiennik nie jest w stanie dostarczyć wyŝszego napięcia niŝ napięcie sieci, z której jest zasilany, co prowadzi do zmniejszania się stosunku napięcia zasilania silnika do częstotliwości przy przekraczaniu prędkości znamionowych. Wówczas pole magnetyczne słabnie i moment wytwarzany na wale silnika zmniejsza się w stosunku 1/n. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 20

11 Piotr Sauer Katedra Sterowania i Inżynierii Systemów 21 Maksymalny prąd na wyjściu przemiennika częstotliwości pozostaje niezmieniony (I s = const.). To prowadzi do utrzymania stałej mocy silnika w przedziale prędkości od nominalnej do ok. 200% ponad prędkość nominalną. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 22

12 Prędkość silnika: w obrotach na minutę - rpm, w hercach - Hz, w procentach nominalnej prędkości silnika - %. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 23 Zmiana stosunku napięcia do częstotliwości ma wpływ na przebieg charakterystyk momentu obrotowego silnika. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 24

13 Zalety cyfrowych urządzeń stosowanych w napędach: polepszenie powtarzalności i stabilność parametrów sterowania, łatwiejsze sterowanie układami pomiarowymi, elastyczność urządzeń w zastosowaniach do nietypowych aplikacji, precyzyjniejsze sterowanie, takŝe z większych odległości np.: łącza modemowe RS485, itp.. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 25 Wybór rodzaju przemiennika częstotliwości: jest rozwaŝenie przebiegu charakterystyki obciąŝenia silnika funkcji prędkości. Cztery metody wyznaczania wymaganych osiągów wyjściowych przemiennika częstotliwości, wybór metody zaleŝy od danych silnika: Wybór przemiennika częstotliwości na podstawie nominalnego prądu silnika. Wybór przemiennika częstotliwości bazujący na wartości mocy pozornej S M. Wybór przemiennika częstotliwości w zaleŝności od mocy czynnej na wale silnika. Wybór przemiennika na podstawie na podstawie standardowych serii silników Piotr Sauer Katedra Sterowania i Inżynierii Systemów 26

14 Charakterystyki obciąŝenia Piotr Sauer Katedra Sterowania i Inżynierii Systemów 27 OdróŜnienie charakterystyk obciąŝenia: kiedy prędkość pomp odśrodkowych i wentylatorów wzrasta, moc równieŝ wzrasta proporcjonalnie do prędkości w trzeciej potędze P = f(n 3 ), podczas normalnej pracy pomp odśrodkowych i wentylatorów prędkość jest regulowana w zakresie 50-90% prędkości znamionowej. ObciąŜenie wzrasta w kwadracie prędkości obrotowej silnika i moŝe przykładowo kształtować się na poziomie 30-80%. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 28

15 Wybór przemiennika częstotliwości na podstawie prądu I M, który pobiera silnik. JeŜeli silnik nie jest w pełni obciąŝony, prąd silnika moŝe zostać zmierzony w podobnym napędzie pracującym przy pełnej wydajności. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 29 Przemienniki czestotliwości Przykład: Silnik 7,5kW/3x400 V pobiera prąd 14,73 A. Na podstawie danych technicznych przemiennika, moŝemy stwierdzić, Ŝe powinien on zostać wybrany na ciągły prąd wyjściowy wyŝszy albo równy 14,73 A dla stało momentowej lub zmiennej w kwadracie prędkości charakterystyki momentu obciąŝenia. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 30

16 Wybór przemiennika częstotliwości na podstawie mocy pozornej S M pobieranej przez silnik i dostarczanej z przemiennika częstotliwości. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 31 Przykład: Silnik 7.5kW/3x400V pobiera prąd A UJ 3 S M = = 10, 2kVA 1000 Na podstawie danych technicznych przemiennika częstotliwości wybieramy przemiennik, którego maksymalna ciągła wyjściowa moc pozorna jest wyŝsza lub równa 10,2kVA przy stałej albo zmiennej w kwadracie w funkcji prędkości charakterystyce momentu. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 32

17 Wybór przemiennika wg mocy czynnej P M wytwarzanej przez silnik. JednakŜe, poniewaŝ cos φ i sprawność η silnika zmieniają się wraz z obciąŝeniem, to ta metoda jest nieprecyzyjna. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 33 Przykład: Silnik o mocy 3kW ze sprawnością η = 0.8 i cos φ = 0.81 S PM = = 4, η cosϕ m 6 kva Przemiennik jest dobierany na podstawie jego danych technicznych, na maksymalną wyjściową ciągłą moc czynną większą lub równą 4.6kVA stałej lub kwadratowej charakterystyce momentu. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 34

18 Z praktycznych przyczyn moc znamionowa większości przemienników jest specyfikowana dla standardowych serii - typoszeregu silników asynchronicznych. Piotr Sauer Katedra Sterowania i Inżynierii Systemów 35
