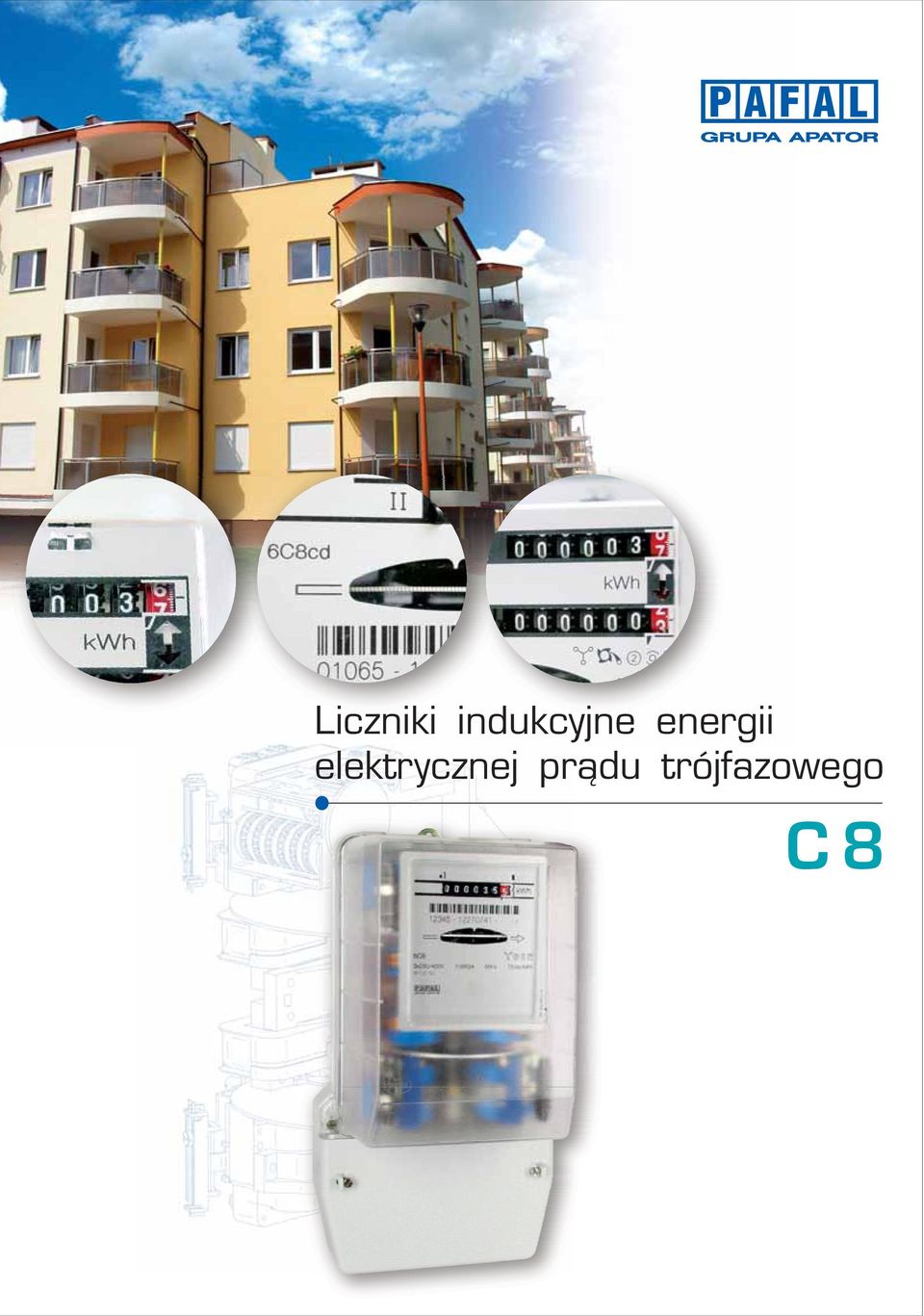

1 Liczniki indukcyjne energii elektrycznej pr¹du trójfazowego C

2 Zastosowanie Liczniki trójfazowe C s³u ¹ do pomiaru energii elektrycznej czynnej lub biernej w sieciach trójfazowych czteroprzewodowych. Mierz¹ energiê w jednej lub dwóch strefach czasowych. Wersje liczników z uk³adem kontroli napiêæ wykrywaj¹ i sygnalizuj¹ niezgodne z wymaganiami parametry pracy obwodów napiêciowych licznika. dmiany liczników z nadajnikiem impulsów umo liwiaj¹ przetwarzanie zmierzonej energii na odpowiadaj¹c¹ jej liczbê impulsów elektrycznych. Wysy³ane przez licznik impulsy elektryczne mog¹ byæ odbierane przez rejestratory energii i mocy lub inne urz¹dzenia dostosowane do wspó³pracy z pasywnym wyjœciem nadajnika, wymagaj¹cym zewnêtrznego Ÿród³a zasilania. Liczniki s¹ przystosowane do pracy w pomieszczeniach lub pod zadaszeniem. Sposób pod³¹czenia liczników do sieci przedstawiono na za³¹czonych schematach. Liczniki pracuj¹ poprawnie przy zachowaniu w³aœciwej kolejnoœci faz napiêcia zasilaj¹cego Licznik Cd w obudowie nr 5 2. Licznik Ccd w obudowie nr 7 z prze³¹cznikiem PCP 3. Licznik Cadp w obudowie nr 9 pis licznika Do ramy noœnej zamontowane s¹ g³ówne podzespo³y licznika: organy napêdowe sk³adaj¹ce siê z elektromagnesów napiêciowego i pr¹dowego, element hamuj¹cy wraz z regulacj¹ i wk³adk¹ termokompensacyjn¹ zapewniaj¹c¹ prawid³ow¹ pracê magnesu w szerokim zakresie temperatur, liczyd³o oraz wirnik wraz z u³o yskowaniem zapewniaj¹cym d³ugotrwa³¹ i stabiln¹ pracê licznika. a obwodzie tarczy wirnika znajduje siê barwny znak pozwalaj¹cy na zliczanie obrotów wirnika oraz podzia³ka k¹towa umo liwiaj¹cezpoœrednie odczytanie b³êdu licznika przy wzorcowaniu. budowa licznika wykonana z tworzywa sztucznego charakteryzuje siê du ¹ wytrzyma³oœci¹ dielektryczn¹ i mechaniczn¹. budowy nr 7,,9 zapewniaj¹ stopieñ ochrony IP55, obudowa nr - IP54, a obudowa nr 5 stopieñ ochrony IP53 - wg normy P-E Zarówno os³ona licznika, jak i os³onka skrzynki zaciskowej przystosowane s¹ do plombowania, uniemo liwiaj¹c ingerencjê do wnêtrza licznika przez osoby niepowo³ane. Skrzynka zaciskowa wykonana z tworzywa sztucznego zapewnia du ¹ wytrzyma³oœæ dielektryczn¹ i mechaniczn¹. Œrednice otworów w zaciskach pod przy³¹czeniowe przewody instalacji zewnêtrznej pokazano na rysunkach gabarytowo-monta owych liczników. pcjonalnie, liczniki mog¹ zostaæ wyposa one w elektroniczny wskaÿnik pola magnetycznego. Liczyd³a W licznikach zastosowano liczyd³a mechaniczne, zawieraj¹ce 7 bêbnów z cyframi o wysokoœci 4,5mm. S¹ one tak skonstruowane, e elementy ruchome nie wymagaj¹ smarowania, przy jednoczesnym zagwarantowaniu ma³ych momentów tarcia ca³ego uk³adu zliczaj¹cego. Liczyd³o jednostrefowe przeznaczone jest do zliczania energii w jednej strefie czasowej przy obrocie tarczy wirnika w jedn¹ stronê. Liczyd³o jednostrefowe rewersyjne zlicza jednostki energii elektrycznej narastaj¹co, niezale nie od kierunku obrotów tarczy wirnika. Liczyd³o dwustrefowe przeznaczone jest do zliczania energii przy obrocie wirnika w jedn¹ stronê. Zawiera dwa rzêdy bêbnów rejestruj¹cych energiê osobno dla ka dej strefy czasowej. Mechanizm zmiany stref w tym liczydle sterowany jest zewnêtrznym prze³¹cznikiem czasowym.

3 PRZYK ADWE ZACZEIA TYPU LICZIKA C cd ZACZEIE TYPU umieszczone na tabliczce znamionowej buduje siê z cz³onów cyfrowych i literowych wg opisanej poni ej zasady: cyfra - okreœla trwa³¹ obci¹ alnoœæ pomiarow¹ licznika (stosunek pr¹du maksymalnego do pr¹du bazowego) litera C - oznacza licznik indukcyjny o trzech organach napêdowych, do sieci trójfazowej czteroprzewodowej cyfra - opisuje fabryczne oznaczenie konstrukcji licznika litery: a - licznik do pomiaru pó³poœredniego lub poœredniego (brak litery a oznacza licznik do pomiaru bezpoœredniego) b - licznik energii biernej (brak litery boznacza licznik energii czynnej) c - licznik z liczyd³em dwustrefowym (brak litery c oznacza zastosowanie liczyd³a jednostrefowego) d - licznik z blokad¹ ruchu wstecznego wirnika (brak litery d oznacza zastosowanie liczyd³a rewersyjnego) g - licznik z nadajnikiem impulsów p - licznik z elektronicznym wskaÿnikiem mocy maksymalnej. z - licznik z sygnalizacj¹ niew³aœciwej pracy obwodów napiêciowych PARAMETRY LICZIKÓW WARTŒÆ PARAMETRU AZWA PARAMETRU Ca Cab C Cb z odmianami c, d, g, z, p Sposób przy³¹czenia licznika do sieci przez przek³adniki bezpoœredni Rodzaj mierzonej energii czynnierna czynnierna apiêcie odniesienia [V] 3x5/100 3x230/400 3x230/400 Pr¹d bazowy Ib (Pr¹d maksymalny Imax ) [A] 1() 5(30) 10(0) 20(120) 5(30) 10(0) 20(120) Czêstotliwoœæ odniesienia [Hz] 50 Prêdkoœæ obrotowazowa [obr/min], Sta³a licznika [obr/kwh] , ,5 Sta³a impulsowa licznika [imp/kwh] apiêcie toru pomocniczego [V] Pobór mocy w torze pomocniczym [W] 1,2 WskaŸnik klasy dok³adnoœci Moment obrotowy bazowy [m] 7x10-4 Pobór mocy w torze napiêciowym [W]/[VA] 1,0 / 4,0 1,4 / 4,0 1,0 / 4,0 1,4 / 4,0 Pobór mocy I=1A [VA] 0,0 w jednym torze I=5A [VA] 1,45 pr¹dowym przy: I= I b [VA] 0,0 0,11 0,1 0,0 0,11 0,1 Wytrzyma³oœæ elektryczna izolacji: przy f=50 Hz przy udarach 1,2/50 µ s/ µ s Œredni wspó³czynnik temperatury w przedziale od 30 C do +70 C przy zmianie temperatury otoczenia o 20 C: od 0,1 Ib do Imax przy cos = 1,0 [%/ C] ±0,07 ±0,07 od 0,2 Ib do Imax przy cos = 0,5 [%/ C] ±0,10 ±0,10 od 0,1 Ib do Imax przy sin = 1,0 [%/ C] ±0,07 ±0,07 od 0,5 Ib do Imax przy sin = 0,5 [%/ C] ±0,10 ±0,10 Pr¹d rozruchu [% I b ] 0,5 1,0 0,5 1,0 Zakres temperatury pracy [C] Masa licznika [kg] 2, 2, 3,0 3,3 3,3 3,0 3,3 3,3 ormy spe³niane przez licznik P-E P-E Zatwierdzenie Typu G³ównego Urzêdu Miar [kv] 4 [kv] P-E P-E 050 P-E P-E PLT024 PL 05 ZT E4 P-E P-E 050 3

4 Cechy jakoœciowe kresy wa noœci dowodów legalizacji lub uwierzytelnienia liczników s¹ nastêpuj¹ce: 1) lat - dla liczników do pomiarów pó³poœrednich i poœrednich oraz liczników o mocy nominalnej ponad 30kW 2) 15 lat - dla pozosta³ych liczników. Liczniki objête s¹ gwarancj¹ fabryczn¹ w okresie minimum 12 miesiêcy od dnia zakupu. Wysoka niezawodnoœæ gwarantowana jest przez zastosowanie materia³ów o najlepszej jakoœci oraz œcis³¹ kontrolê procesu wytwarzania. Producent zapewnia serwis gwarancyjny i pogwarancyjny, pakiet czêœci zamiennych oraz ewentualne szkolenie s³u b technicznych klienta. Licznik zalegalizowany i prawid³owo zainstalowany nie podlega konserwacji w okresie legalizacyjnym. Liczniki powinny byæ w³¹czone do sieci zgodnie ze schematem przy³¹czeñ zamieszczonym na os³onie skrzynki zaciskowej. Konstrukcja licznika spe³nia wymaganiezpieczeñstwa i u ytkowania w okreœlonych warunkach œrodowiskowych. Liczniki powinny byæ eksploatowane w warunkach nie wp³ywaj¹cych na ich w³aœciwoœci metrologiczne. Temperatura otoczenia w pomieszczeniu, w którym u ytkowane s¹ liczniki powinna zawieraæ siê w granicach 30 C +70 C, przy wilgotnoœci wzglêdnej do 0%, w atmosferze bez oparów lub szkodliwych wyziewów. adajnik impulsów I- jest umieszczony pod doln¹ tarcz¹ wirnika. aniesione na dolnej powierzchni tarczy wirnika czarne znaki s¹ wykrywane przez podwójny transoptor refleksyjny. Ruch tarczy wirnika powoduje cykliczne zmiany strumieni œwiat³a odbitych od powierzchni tarczy, co wywo³uje generacjê impulsów elektrycznych. Ka dy obrót tarczy zapewnia wygenerowanie szeœciu impulsów elektrycznych. Zwykle tranzystor wyjœciowy przewodzi. W przypadku wykrycia przez transoptor znaku na tarczy wirnika, tranzystor wyjœciowy nie przewodzi przez krótki, sta³y czas. adajnik jest zasilany z uzwojenia wtórnego cewek napiêciowych licznika. Wyjœcie nadajnika, spe³niaj¹ce wymagania normy P-E (DI 43 4), stanowi tranzystor npn z otwartym kolektorem C. PARAMETRY TECHICZE ADAJIKA IMPULSÓW Maksymalna wartoœæ napiêcia zasilaj¹cego wyjœcie nadajnika [V] Maksymalna wartoœæ pr¹du wyjœciowego I Pr¹d w stanie przewodzenia Pr¹d w stanie nieprzewodzenia [ma] [ma] [ma] Czas trwania impulsu wyjœciowego ( I = 0) [ms] wy Liczba impulsów wyjœciowych przy jednym obrocie wirnika [imp/obr] dpornoœæ na wy³adowania elektrycznoœci statycznej wg P E [kv] dpornoœæ na zak³ócenia impulsowe 5/50 ns obwód zasilania [kv] wg P-E obwód interfejsu [kv] dpornoœæ na zak³ócenia elektromagnetyczne wg P-E poziom Uk³ad kontroli napiêæ wy W2 4 Sygnalizuje niew³aœciw¹ pracê obwodów napiêciowych licznika. Liczniki poœrednie i pó³poœrednie wyposa ane s¹ w sygnalizator UK-1. Liczniki bezpoœrednie mog¹ byæ wyposa one w jeden z dwóch uk³adów sygnalizatora: UK-3.1 lub UK-1. Œwieceniem diody elektroluminescencyjnej umieszczonej na tabliczce znamionowej licznika, informuj¹ one o wyst¹pieniu stanów awaryjnych w obwodach napiêciowych licznika, maj¹cych istotny wp³yw na dok³adnoœæ pomiaru energii elektrycznej. Sygnalizator UK-3.1 alarmuje w przypadku zaistnienia jednego ze zdarzeñ: - brak jednego lub dwóch napiêæ fazowych spowodowany przerw¹, b¹dÿ zwarciem w zewnêtrznych obwodach napiêciowych, - przerwa w jednej lub dwóch cewkach napiêciowych licznika, - przerwa w po³¹czeniu przewodów napiêciowych w skrzynce zaciskowej licznika, - zamiana przewodu neutralnego z jednym z przewodów fazowych. Uk³ad UK-1 spe³nia funkcje UK-3.1 oraz dodatkowo sygnalizuje niew³aœciw¹ kolejnoœæ faz napiêæ zasilaj¹cych. Przy zamawianiu liczników z sygnalizacj¹ niew³aœciwej pracy obwodów napiêciowych nale y podaæ typ sygnalizatora.

5 WskaŸnik mocy maksymalnej MAXPAF Licznik typu Cp z elektronicznym wskaÿnikiem mocy maksymalnej s³u y do pomiaru energii i mocy. Z dodatkowych uzwojeñ cewek napiêciowych licznika (napiêciem 3x23,5V) zasilany jest modu³ elektronicznego wskaÿnika mocy maksymalnej. Modu³ wskaÿnika zlicza impulsy elektryczne o liczbie proporcjonalnej do zmierzonej przez licznik energii elektrycznej. a dolnej tarczy wirnika znajduj¹ siê znaki optyczne pozwalaj¹ce na generacjê szeœciu impulsów elektrycznych na ka dy pe³ny obrót tarczy. Zliczaj¹c impulsy modu³ wskaÿnika oblicza uœrednion¹ wartoœæ mocy w zadanym okresie a jej najwiêksz¹ wartoœæ zapamiêtuje. We wskaÿnikach Maxpaf-1 zastosowano tzw. krocz¹cy okres uœredniania mocy w cyklu 15- minutowym (15 minut = 5x3 minuty). W okresie rozliczeniowym jest zapamiêtywana wartoœæ maksymalnego przekroczenia mocy. Szczegó³owe dane zawiera oddzielna instrukcja obs³ugi. DSTÊPE KFIGURACJE BUDÓW Typ ( I / I ) b max Licznik umer obudowy Podstawa s³ona s³onka termoplastyczne termoutwardzalne termoplastyczne termoplastyczne termoutwardzalne Elementy obudowy/rodzaj tworzywa Ca... (1/A) 9* C... (10/0A) C... (20/120A) 5 7* * *- Mo liwa odmiana z nadajnikiem impulsów KRZYWE B ÊDÓW ZALE ŒÆ D ZMIA BCI EIA ZALE ŒÆ D ZMIA APIÊCIA 5

6 ZALE ŒÆ D ZMIA CZÊSTTLIWŒCI SCHEMATY PRZY CZEÑ LICZIKÓW D SIECI CZTERPRZEWDWEJ LICZIKI JEDSTREFWE EERGIA CZYA LICZIKI JEDSTREFWE Z ADAJIKIEM IMPULSÓW kwh Licznik pod³¹czony bezpoœrednio Licznik pod³¹czony bezpoœrednio kwh Licznik pod³¹czony pó³poœrednio Licznik pod³¹czony pó³poœrednio kwh AB Licznik pod³¹czony poœrednio Licznik pod³¹czony poœrednio

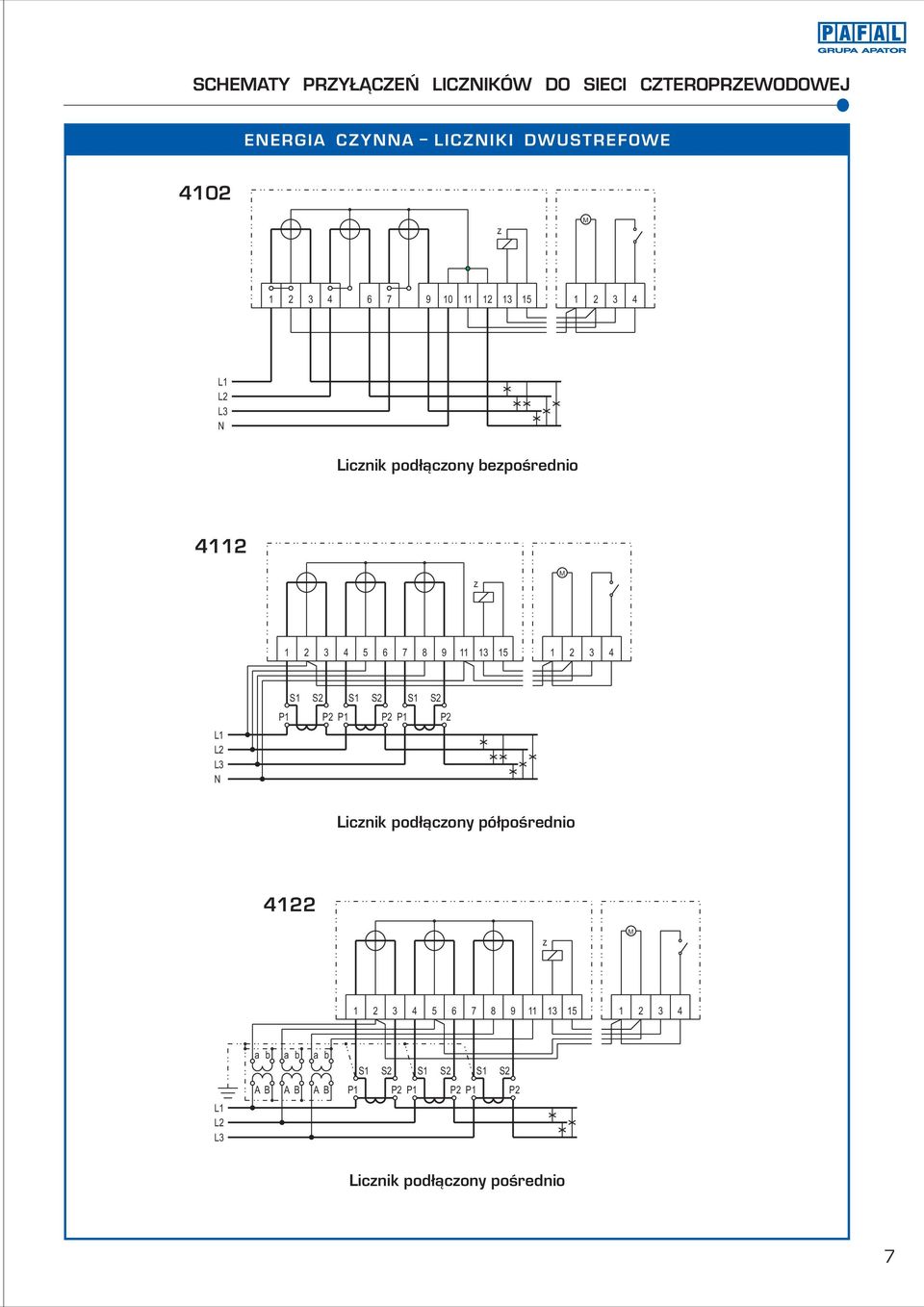

7 SCHEMATY PRZY CZEÑ LICZIKÓW D SIECI CZTERPRZEWDWEJ EERGIA CZYA LICZIKI DWUSTREFWE 4102 z M Licznik pod³¹czony bezpoœrednio 4112 z M Licznik pod³¹czony pó³poœrednio 4122 z M Licznik pod³¹czony poœrednio 7

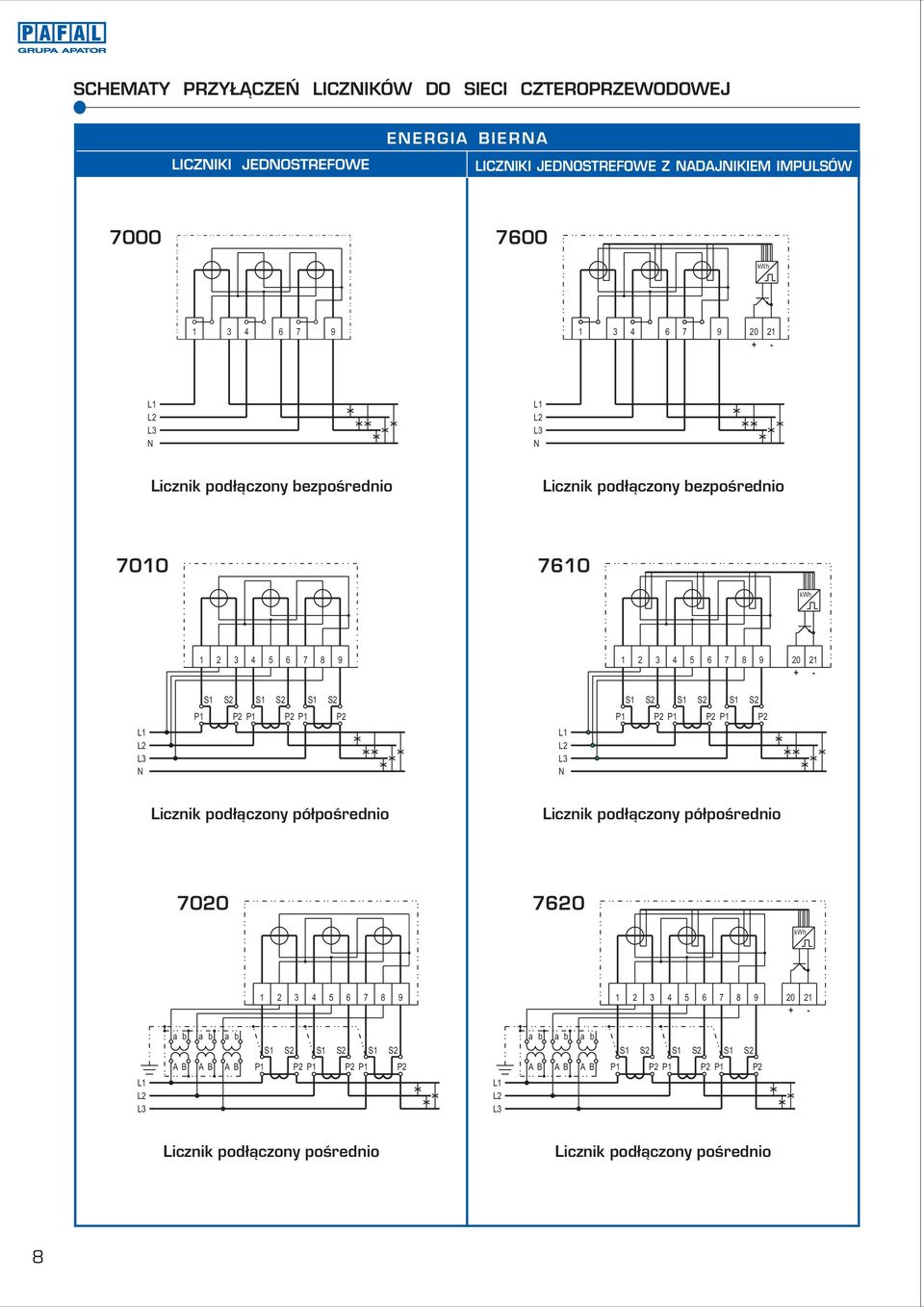

8 SCHEMATY PRZY CZEÑ LICZIKÓW D SIECI CZTERPRZEWDWEJ LICZIKI JEDSTREFWE EERGIIERA LICZIKI JEDSTREFWE Z ADAJIKIEM IMPULSÓW kwh Licznik pod³¹czony bezpoœrednio Licznik pod³¹czony bezpoœrednio kwh Licznik pod³¹czony pó³poœrednio Licznik pod³¹czony pó³poœrednio kwh AB AB AB Licznik pod³¹czony poœrednio Licznik pod³¹czony poœrednio

9 SCHEMATY PRZY CZEÑ LICZIKÓW D SIECI CZTERPRZEWDWEJ EERGIIERA LICZIKI DWUSTREFWE 7102 z M U pomocnicze Licznik pod³¹czony bezpoœrednio 7112 z M U pomocnicze Licznik pod³¹czony pó³poœrednio 7122 z M Licznik pod³¹czony poœrednio 9

10 WYMIARY GABARYTW-MTA WE BUDWY R 5,,4 D C,7 umer obudowy 5 Wymiar 13 12, A B C,2 25, ,3 B,9 9,4 D ø3 ø , ,5 42,5 A BUDWA R 7 UWAGA! Mo liwoœæ wykonania liczników o innych parametrach nale y ka dorazowo uzgodniæ z Dzia³em Marketingu , 2.a specjalne yczenie licznik mo e byæ wyposa ony w wewnêtrzny (dostêpny po zdjêciu os³ony licznika) zwieracz toru pr¹dowego z napiêciowym ø3 25,4 7 13,5 23,3 3. Licznik dwustrefowy mo e byæ wyposa ony w prze- ³¹cznik czasowy zamontowany na os³onie skrzynki zaciskowej. Typy prze- ³¹czników zawiera oddzielny katalog , ,3 10

11 SPSÓB ZAMAWIAIA W zamówieniu nale y podaæ nazwê licznika, oznaczenie typu, napiêcie odniesienia, pr¹d bazowy, pr¹d maksymalny, czêstotliwoœæ, numer schematu przy³¹czenia umieszczony w lewym górnym rogu rysunku schematu oraz nr obudowy. WYMIARY GABARYTW-MTA WE BUDWA R 2 2 Przyk³ad 1 Dla licznika indukcyjnego, energii elektrycznej czynnej, do sieci trójfazowej czteroprzewodowej, z liczyd³em dwustrefowym, z blokad¹ ruchu wstecznego wirnika, bez prze³¹cznika czasowego, o napiêciu odniesienia 3x230/400V, o pr¹dzie bazowym 10A i pr¹dzie maksymalnym 0A, o czêstotliwoœci 50Hz, o schemacie przy³¹czenia numer 4102, w obudowie nr ø , , 202, Zamówienie powinno brzmieæ: Licznik energii elektrycznej pr¹du trójfazowego, typ Ccd, 3x230/400V, 10(0)A, 50Hz, schemat przy³¹czenia 4102, nr obudowy 7. 19,14,2 1514,215 14, , ,5 9,5 14,5 130,3 Przyk³ad 2 BUDWA R 9 Dla licznika indukcyjnego, energii elektrycznej czynnej, do sieci trójfazowej czteroprzewodowej, z liczyd³em jednostrefowym, z blokad¹ ruchu wstecznego wirnika, z nadajnikiem impulsów, o napiêciu odniesienia 3x230/400V, o pr¹dzie bazowym 10A i pr¹dzie maksymalnym 0A, o czêstotliwoœci 50Hz, o schemacie przy³¹czenia numer 400, w obudowie nr 7 Zamówienie powinno brzmieæ: Licznik energii elektrycznej czynnej pr¹du trójfazowego, typ Cdg, 3x230/400V, 10(0)A, 50Hz, schemat przy³¹czenia 400, nr obudowy , ,5 202, 17 21,5 9,1 9x9,1=1,9 ø3 5 13, , ,3 11

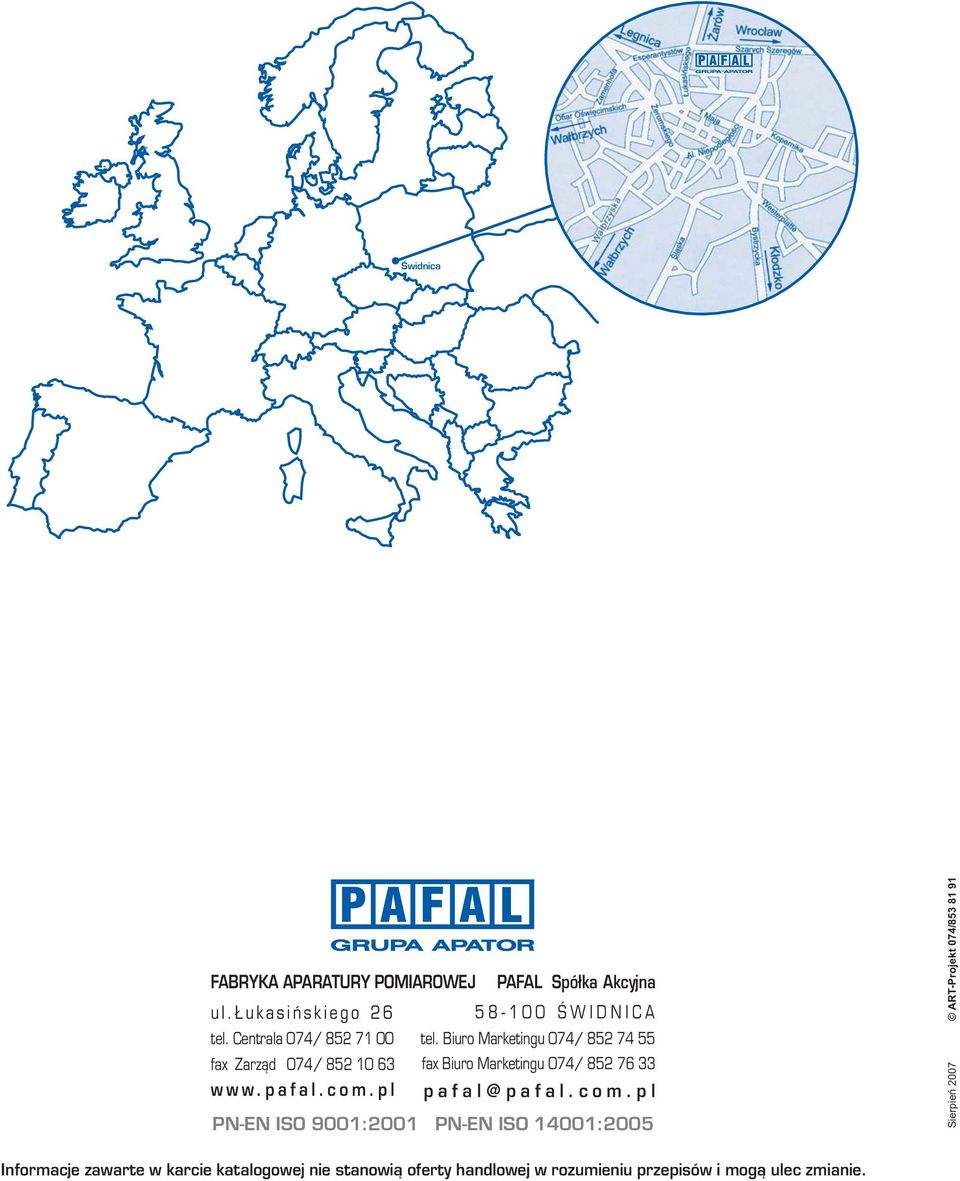

12 Œwidnica FABRYKA APARATURY PMIARWEJ PAFAL Spó³ka Akcyjna ul. ukasiñskiego ŒWIDICA tel. Centrala 074/ tel. Biuro Marketingu 074/ fax Zarz¹d 074/ fax Biuro Marketingu 074/ pafal@pafal.com.pl P-E IS 9001:2001 P-E IS 14001:2005 Sierpieñ 2007 ART-Projekt 074/ Informacje zawarte w karcie katalogowej nie stanowi¹ oferty handlowej w rozumieniu przepisów i mog¹ ulec zmianie.
