1 INSTRUKCJA OBS UGI MIERNIK CÊGOWY CM 01 Pomiar pr¹du, napiêcia, oporu, ci¹g³oœci i czêstotliwoœci PRZEDSIÊBIORSTWO AUTOMATYZACJI I POMIARÓW INTROL Sp. z o.o. ul. Koœciuszki 112, Katowice, tel.: 32/ , , fax:32/ , introl@introl.pl, tel. Dzia³ temperatur: 032/ czujtemp@introl.pl 1

2 Zgodnoœæ z EN Kategoria zabezpieczenia II, 600V Kategoria zabezpieczenia III, 300V Stopieñ zanieczyszczenia 2 Odnieœæ siê do pomocniczych dokumentów Ryzyko pora enia elektrycznego Podwójna izolacja Kategoria I nadnapiêcia (CATI) Wyposa enie dla pod³¹czenia do obwodów, na których pomiary przeprowadzone s¹ dla ograniczenia przejœciowych nadnapiêæ do odpowiednio niskiego poziomu. Kategoria II nadnapiêcia (CATII) Energoch³onne wyposa enie do pod³¹czenia z nieruchomej instalacji. Kategoria III nadnapiêcia (CATIII) Wyposa enie w nieruchomych instalacjach. OSTRZE ENIE: Je eli miernik cêgowy jest wykorzystany w sposób nie okreœlony przez producenta, mo e byæ uszkodzone zabezpieczenie zapewnione przez miernik cêgowy. 2

3 SPIS TREŒCI 1 Cechy u ytkowe Opis panelu Instrukcje dzia³ania Pomiary pr¹du DC/AC Pr¹d sta³y DC Pr¹d przemienny AC Pomiary napiêcia DC/AC Napiêcie pr¹du sta³ego DC Napiêcie pr¹du przemiennego AC Pomiar oporu i ci¹g³oœci Pomiar czêstotliwoœci (Hz) Wzglêdne pomiary odczytu Zatrzymanie wartoœci odczytu na wyœwietlaczu LCD Znajdowanie wartoœci maks./min Dane techniczne (23 C ± 5 C) Wymiana baterii Konserwacja i czyszczenie

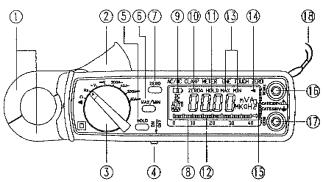

4 1 Cechy u ytkowe 1. Dok³adny cyfrowy miernik cêgowy DC/ AC do pomiaru pr¹du. 2. Du a rozdzielczoœæ 10mA na zakresie 40A DC/ AC. 3. Jedno-stykowe zero dla nastawienia DCA. 4. Œrednica cêgów - 23 mm. 5. Du y wyœwietlacz LCD 3 3/4 cyfry 6. Szybkie wyœwietlenie bargrafu (20 razy/sek.) dla doraÿnych obserwacji. 7. Pomiary ci¹g³oœci i czêstotliwoœci. 8. Funkcja 'Max/Min' (maksimum/ minimum) i 'Data Hold' (zatrzymania wartoœci odczytu) 9. Ochrona przed przeci¹ eniem 600V dla pomiaru oporu. 10. Prze³¹cznik obrotowy wyboru funkcji. 11. Idealny do pracy w skrzynce rozdzielczej albo pomieszczeniach kablowych. 2 Opis panelu 1.Szczêki transformatora U ywane siê do wychwytywania sygna³u pr¹dowego. Aby zmierzyæ pr¹d DC/AC, szczêki nale y zamkn¹æ wokó³ kontrolowanego przewodu. 2.DŸwignia rozwierania szczêk DŸwignia ta wykorzystana jest do otwarcia szczêk. 3.Prze³¹cznik wyboru funkcji Prze³¹cznik ten u ywa siê do wyboru funkcji ¹danej przez u ytkownika, takiej jak DCA, ACA, DCV, ACV, Hz, Om i Ci¹g³oœæ. 4. Prze³¹cznik w³¹czania ('On') i wy³¹czania ('Off') 4

5 5.Przycisk zatrzymania wartoœci odczytu (HOLD). Po naciœniêciu tego przycisku, odczyt bêdzie zatrzymany na wyœwietlaczu LCD. Ponownie nacisn¹æ, aby anulowaæ funkcjê zatrzymania. 6.Symbol zatrzymania Max./ Min Po naciœniêciu tego przycisku, wartoœæ maksymalna albo minimalna bêdzie wyœwietlona i aktualizowana podczas pomiaru. Po jednokrotnym naciœniêciu przycisku, wartoœæ minimalna bêdzie wyœwietlona i aktualizowana. Ponowne naciœniêcie powoduje wyœwietlenie i aktualizowanie wartoœci maksymalnej. Kolejne naciœniêcie (trzecie) powoduje powrót miernika cêgowego do pracy w zwyk³ym trybie pomiaru. Funkcja zera bêdzie zablokowana po naciœniêciu przycisku MAX/ MIN. 7.Przycisk zera/ Przycisk odczytu wzglêdnego Po naciœniêciu tego przycisku, odczyt aktualny bêdzie ustawiony na wartoœæ zera i bêdzie wykorzystany jako zerowa wartoœæ odniesienia dla wszystkich innych pomiarów. Funkcja jest równie wykorzystana do usuniêcia wartoœci offsetowej wywo³anej przez magnetyzm resztkowy pozosta³y w rdzeniu do pomiaru pr¹du sta³ego DC. Funkcja zera/ odczytu wzglêdnego bêdzie zablokowana po naciœniêciu przycisku MAX/ MIN. 8.Wyœwietlacz LCD 3 3/4 cyfrowy wyœwietlacz ciek³okrystaliczny (LCD, ang. Liquid Crystal Display) o maksymalnym odczycie Wskazywane s¹ tutaj symbole funkcyjne, symbole jednostek, bargraf, znaku biegunowoœci, przecinki dziesiêtne, symbole wyczerpanej baterii, symbole max/ min i symbol zera. 9.Symbol wyczerpanej baterii Kiedy pojawia siê ten symbol, wtedy oznacza to, e napiêcie baterii spada poni ej minimum wymaganego napiêcia. Zapoznaæ siê z Rozdzia³em 5 dla wymiany baterii. 10.Symbol zera/ odczytu wzglêdnego Kiedy pojawia siê ten symbol, wtedy oznacza to, e wartoœæ odniesienia zosta³a odjêta od wartoœci aktualnego odczytu. Przedstawiony odczy jest wartoœci¹ offsetow¹. nacisn¹æ i przytrzymaæ przycisk zera przez 2 sekundy, aby anulowaæ dzia³anie tej funkcji. 11.Symbol zatrzymania wartoœci odczytu H Po naciœniêciu przycisku zatrzymania odczytu, symbol ten pojawi siê na wyœwietlaczu LCD. 12.Bargraf Bargraf posiada czterdzieœci segmentów. Bargraf wyœwietla segmenty proporcjonalne do aktualnego odczytu. Ka dy segment reprezentuje jedno zliczenie. 13.Symbol zatrzymania Max/ Min Po naciœniêciu przycisku Max/ Min, na wyœwietlaczu LCD bêdzie przedstawiony symbol MAX lub MIN. 5

6 14.Symbol ci¹g³oœci Po wybraniu funkcji rezystancji (Om) i ci¹g³oœci (ang. continuity), na wyœwietlaczu LCD bêdzie przedstawiony ten symbol. 15.Symbole jednostek Po wybraniu dowolnej funkcji, na wyœwietlaczu LCD bêdzie przedstawiona odpowiednia jednostka (V, Om, A lub Hz). 16.Zacisk wejœciowy VOmHz Ten zacisk jest wykorzystany jako wejœcie do pomiarów napiêcia, oporu (Om) /ci¹g³oœci albo czêstotliwoœci. 17.Zacisk COM (ang. Common - wspólne) Ten zacisk jest wykorzystany jako wspólne wejœcie odniesienia. 18.Pasek rêczny W³ó rêkê w otwór paska rêcznego, aby unikn¹æ przypadkowego upuszczenia miernika cêgowego. 3 Instrukcje dzia³ania 3.1 Pomiary pr¹du DC/AC 6

7 OSTRZE ENIE: Upewniæ siê czy wszystkie przewody pomiarowe s¹ od³¹czone od zacisków miernika do pomiaru pr¹du Pr¹d sta³y DC a)ustawiæ prze³¹cznik obrotowy na 40A DC lub 200A DC. b)nacisn¹æ i przytrzymaæ przycisk ZERO do momentu, a odczyt wska e zero. c)nacisn¹æ dÿwigniê, aby otworzyæ szczêki i zamkn¹æ je po objêciu przewodnika do zmierzenia. Nie jest dopuszczalna adna szczelina pomiêdzy szczêkami. d)odczytaæ wartoœæ zmierzon¹ z wyœwietlacza LCD Pr¹d przemienny AC a)ustawiæ prze³¹cznik obrotowy na 40A AC lub 200A AC. b)nacisn¹æ dÿwigniê, aby otworzyæ szczêki i zamkn¹æ je po objêciu przewodnika do zmierzenia. Nie jest dopuszczalna adna szczelina pomiêdzy szczêkami. c)odczytaæ wartoœæ zmierzon¹ z wyœwietlacza LCD. 3.2 Pomiary napiêcia DC/AC OSTRZE ENIE: Maksymaln¹ wartoœci¹ na wejœciu dla DC V jest 1000, a dla AC V wynosi maks. 750V. Nie próbowaæ dokonywania jakiegokolwiek pomiaru napiêcia, które przekracza dopuszczalne granice. Przekroczenie granic mog³oby spowodowaæ pora enie elektryczne i uszkodzenie miernika cêgowego. 7

8 3.2.1 Napiêcie pr¹du sta³ego DC a)ustawiæ prze³¹cznik obrotowy na V DC. b)w³o yæ przewody pomiarowe do gniazdka wejœciowego. c)pod³¹czyæ koñcówki pomiarowe przewodów pomiarowych RÓWNOLEGLE do obwodu do zmierzenia. d)odczytaæ wartoœæ zmierzon¹ z wyœwietlacza LCD Napiêcie pr¹du przemiennego AC a)ustawiæ prze³¹cznik obrotowy na V AC. b)w³o yæ przewody pomiarowe do gniazdka wejœciowego. c)pod³¹czyæ koñcówki pomiarowe przewodów pomiarowych RÓWNOLEGLE do obwodu do zmierzenia. d)odczytaæ wartoœæ zmierzon¹ z wyœwietlacza LCD. OSTRZE ENIE: Przed przeprowadzeniem jakiegokolwiek wewn¹trzuk³adowego pomiaru oporu od³¹czyæ zasilanie od obwodu podlegaj¹cego sprawdzeniu i roz³adowaæ wszystkie kondensatory znajduj¹ce siê w tym obwodzie. 3.3 Pomiar oporu i ci¹g³oœci 1.Ustawiæ prze³¹cznik funkcji na 'Om'. 2.W³o yæ przewody pomiarowe do gniazdka wejœciowego. 3.Pod³¹czyæ koñcówki pomiarowe przewodów pomiarowych do dwóch koñców rezystora lub obwodu do zmierzenia. 4.Odczytaæ wartoœæ zmierzon¹ z wyœwietlacza LCD. 5.Je eli opór jest mniejszy ni 40 Om, us³yszy siê ci¹g³y sygna³ dÿwiêkowy. 3.4 Pomiar czêstotliwoœci (Hz) 1.Ustawiæ prze³¹cznik zakresów na pozycjê "Hz". 2.W³o yæ przewody pomiarowe do gniazdka wejœciowego. 3.Pod³¹czyæ koñcówki pomiarowe przewodów pomiarowych RÓWNOLEGLE do sygnalizatora lub obwodu do zmierzenia. 4.Odczytaæ wartoœæ zmierzon¹ z wyœwietlacza LCD. 3.5 Wzglêdne pomiary odczytu Przycisk ZERO mo e byæ wykorzystany do przeprowadzenia wzglêdnego pomiaru. Po naciœniêciu przycisku, odczyt pr¹du jest ustawiony na zero i symbol zera bêdzie wyœwietlony na wyœwietlaczu LCD. 8

9 Wszystkie kolejne pomiary bêd¹ wyœwietlone jako wartoœæ wzglêdna w odniesieniu do wyzerowanej wartoœci. Naciskaæ przycisk zerowy przez 2 sekundy, aby powróciæ do normalnego trybu pomiaru. Jednak dzia³anie tej funkcji bêdzie anulowane z chwil¹ uaktywnienia funkcji Max/Min. Nale y zwróciæ uwagê na symbol wyœwietlony na wyœwietlaczu LCD. 3.6 Zatrzymanie wartoœci odczytu na wyœwietlaczu LCD Nacisn¹æ przycisk HOLD, a wtedy odczyt bêdzie zachowany w pamiêci i zatrzymany na wyœwietlaczu LCD. 3.7 Znajdowanie wartoœci maks./min. Nacisn¹æ przycisk MAX/MIN, aby umo liwiæ zapis i aktualizacjê wartoœci maksymalnych i minimalnych podczas pomiaru. Nacisn¹æ przycisk raz, a wartoœæ maksymalna bêdzie wyœwietlona i zaktualizowana. Nacisn¹æ ponownie (drugi raz), a wartoœæ minimalna bêdzie wyœwietlona. Nacisn¹æ ponownie (trzecie naciœniêcie), a funkcja MAX/MIN bêdzie wy³¹czona z dzia³ania i powróci do normalnego trybu pomiaru. Je eli przycisk MAX/MIN jest naciœniêty, dzia³anie funkcji zerowania bêdzie anulowane i symbol ZERO zniknie z LCD. 9

10 4 Dane techniczne (23 C ± 5 C) Pr¹d sta³y DC: Zakres Rozdzielczoœæ Dok³adnoœæ (odczytu) Ochrona przed przeci¹ eniem 40A 10mA +1.0%+2cyfry DC 400A 0-150A 100mA +1.0%+2cyfry DC 400A A 100mA +2.2%+2cyfry DC 400A Pr¹d przemienny AC: Zakres Rozdzielczoœæ Dok³adnoœæ (odczytu) Ochrona przed 50/60 Hz 40-1 KHz przeci¹ eniem 40A 10mA +1.0%+3cyfry +1.5%+4cyfry AC 400A 0-150A 100mA +1.0%+3cyfry +1.5%+4cyfry AC 400A A 100mA +2.2%+3cyfry +2.5%+4cyfry AC 400A Napiêcie DC: (Impedancja wejœciowa: 10 MOm) Zakres Rozdzielczoœæ Dok³adnoœæ (odczytu) Ochrona przed przeci¹ eniem 400A 0.1mA +1.0%+2cyfry DC 1000A Napiêcie AC: (Impedancja wejœciowa: 10 MOm) Zakres Rozdzielczoœæ Dok³adnoœæ (odczytu) Ochrona przed 50/60 Hz 40-1 KHz przeci¹ eniem 40A 10mA +1.5%+2cyfry +2.0%+4cyfry AC 800A Opór (Om) i Ci¹g³oœæ: (napiêcie przy otwartym obwodzie 0,4V) Zakres Rozdzielczoœæ Dok³adnoœæ Ci¹g³y Sygna³ Ochrona przed DŸwiêkowy przeci¹ eniem Ω 0.1Ω +1.0%+2cyfry 40.0Ω AC 600A (w przybli.) 10

11 Czêstotliwoœæ ( Hz ) (Automatyczny dobór zakresu) Zakres (Hz) Rozdzielczoœæ (Hz) Dok³adnoœæ Czu³oœæ Ochrona przed przeci¹ eniem K %+2cyfry 10V AC 600V U ytek wewnêtrzny: Rozmiary przewodnika: Typ baterii: Wyœwietlacz: Wybór zakresu: Wskazanie przeci¹ enia: Pobór mocy: Kabel o œr. 23mm (w przybli.) dwie 1,5V SUM-3 LCD 3 3/4 cyfry z bargrafem 40-segmentowym Rêczny cyfra po³o ona najdalej po lewej stronie miga 10 ma (w przybli.) Wskazanie stanu wyczerpania baterii: Czêstoœæ próbkowania: 2 razy/ sek. (wyœwietlacz) 20 razy/ sek. (bargraf) Temperatura pracy: -10 C do 50 C Wilgotnoœæ pracy: Wysokoœæ: do 85% wilg. wzgl. do 2000m n.p.m. Temperatura przechowywania: -20 C do 60 C Wilgotnoœæ przechowywania: Wymiary: Ciê ar: do 75% wilg. wzgl. 183mm (D³.) x 63,6mm (Szer.) x 35,6mm (Wys.) 190g (³¹cznie z bateriami) Akcesoria: Futera³ do przenoszenia x 1 : Instrukcja obs³ugi x 1 : Baterie 1,5V x 2 11

12 5 Wymiana baterii Je eli symbol wyczerpania baterii jest wyœwietlony na LCD, nale y zamieniæ stare baterie na nowe. 1 Wy³¹czyæ zasilanie i wyj¹æ przewody pomiarowe z miernika cêgowego. 2 Wykrêciæ œrubê z pokrywy dolnej. 3 Podnieœæ i zdj¹æ pokrywê doln¹. 4 Wyj¹æ stare baterie. 5 W³o yæ dwie nowe baterie 1,5V SUM-3. 6 Za³o yæ doln¹ pokrywê i dokrêciæ œrubê. 6 Konserwacja i czyszczenie Obs³ugê i naprawy nie przedstawione w niniejszej instrukcji mo e przeprowadzaæ tylko wykwalifikowany personel. W okresie gwarancyjnym wszelkie naprawy wykonuje firma INTROL Sp. z o.o. Samodzielna naprawa, demonta urz¹dzenia mo e skutkowaæ utrat¹ gwarancji, Okresowo przetrzeæ obudowê such¹ œcierk¹. Nie stosowaæ do czyszczenia przyrz¹du œrodków œciernych, ani rozpuszczalników. Adres Przedstawiciela, Dystrybutora, Importera, albo Producenta: 12
