1 Załącznik nr 1 do umowy nr Wymagania rozbudowa stref sieci radiowej 1. Podstawowe założenia 1.1. Rozbudowa sieci radiowej Miejski Internet w strefach: Dworzec Główny (7 dodatkowych punktów dostępowych typu RAP, 1 dodatkowy punkt dostępowy typu MAP), Rynek Ratusz (2 dodatkowe punkty dostępowe typu MAP ), Plac Jana Pawła II (1 dodatkowy punkt dostępowy typu MAP) Urządzenia dostarczone przez Wykonawcę mają zapewnić pełną kompatybilność sprzętową z posiadaną przez Siecią Radiową opartą na kontrolerach 5508 i 4400 Series WLAN Controller Cisco zarządzaną przez system NCS Wykorzystanie nielicencjonowanego pasmo częstotliwości 2,4GHz / 5 GHz w technologii Wi-Fi standard a/b/g/n Maksymalne wykorzystanie istniejącej technicznej infrastruktury miejskiej (nieruchomości, słupy oświetleniowe, inne) Maksymalne wykorzystanie istniejącej infrastruktury teleinformatycznej Urzędu Miejskiego Maksymalne wykorzystanie posiadanych przez urządzeń dostepowych (szczegóły punkt 3) Stosowanie zasad neutralności technologicznej przy równoczesnym zapewnieniu spójności technologicznej rozwiązania, z istniejącą już infrastrukturą techniczną (wyposażenie serwerowi, urządzenia aktywne, infrastruktura podtrzymania napięcia, inne), tak aby minimalizować koszty związane z wdrożeniem systemu zarządzania siecią (tam gdzie jest to zasadne powinna nastąpić rozbudowa i rozszerzenie dostępnych rozwiązań, urządzeń i licencji oprogramowania) Budowa sieci w oparciu o model sieci scentralizowanej składający się z następujących elementów: Kontrolerów punktów dostępowych Punktów dostępowych: 1

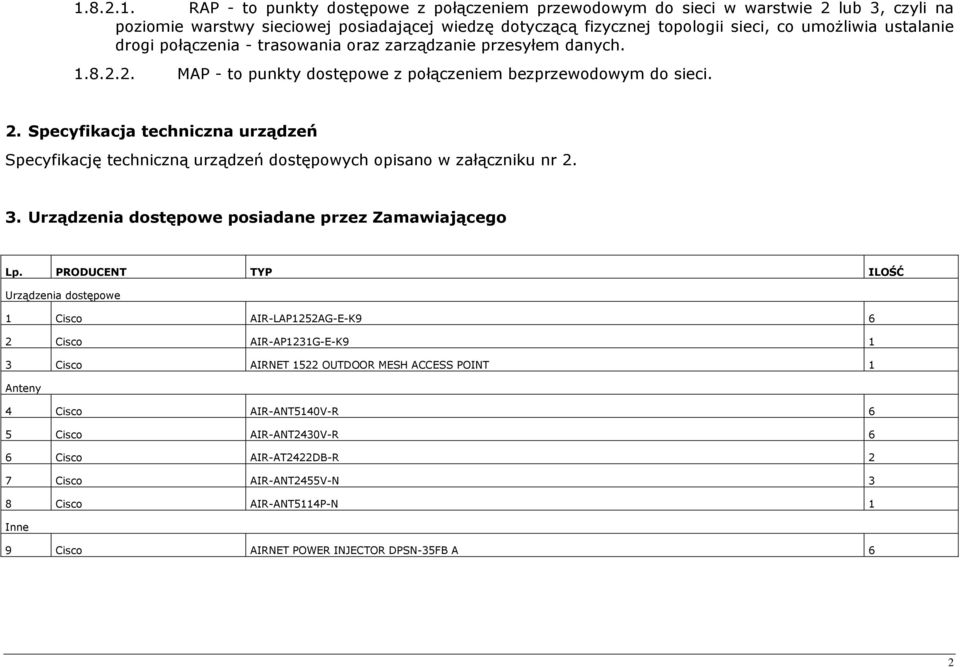

2 RAP - to punkty dostępowe z połączeniem przewodowym do sieci w warstwie 2 lub 3, czyli na poziomie warstwy sieciowej posiadającej wiedzę dotyczącą fizycznej topologii sieci, co umożliwia ustalanie drogi połączenia - trasowania oraz zarządzanie przesyłem danych MAP - to punkty dostępowe z połączeniem bezprzewodowym do sieci. 2. Specyfikacja techniczna urządzeń Specyfikację techniczną urządzeń dostępowych opisano w załączniku nr Urządzenia dostępowe posiadane przez Lp. PRODUCENT TYP ILOŚĆ Urządzenia dostępowe 1 Cisco AIR-LAP1252AG-E-K9 6 2 Cisco AIR-AP1231G-E-K9 1 3 Cisco AIRNET 1522 OUTDOOR MESH ACCESS POINT 1 Anteny 4 Cisco AIR-ANT5140V-R 6 5 Cisco AIR-ANT2430V-R 6 6 Cisco AIR-AT2422DB-R 2 7 Cisco AIR-ANT2455V-N 3 8 Cisco AIR-ANT5114P-N 1 Inne 9 Cisco AIRNET POWER INJECTOR DPSN-35FB A 6 2

3 4. Wymagania techniczne budowy sieci WLAN Wymagania dotyczące sposobu wykonania instalacji opisano w załączniku nr 3. Każdorazowo przed sporządzeniem dokumentacji projektowej Wykonawca zobligowany jest do wykonania wizji lokalnej na lokalizacjach w celu ustalenia optymalnego miejsca instalacji szaf dystrybucyjnych, urządzeń dostępowych (w oparciu o dokonane pomiary) oraz sposobu prowadzenia okablowania mając na uwadze Wymagania, Wymagania Zarządcy budynku i Konserwatora Zabytków (jeżeli obiekt objęty jest ochroną konserwatorską). 5. Zasilanie urządzeń 5.1. Zasilenie urządzeń dla strefy Dworzec Główny zrealizować z przyłącza rozdzielni elektrycznych lub z wykorzystaniem technologii PoE z szafy IT Zasilanie urządzeń dla strefy Rynek i Plac Jana Pawła II zrealizować z przyłącza latarni oświetleniowej Projekt techniczny zasilania urządzeń z przyłącza energetycznego latarni oświetleniowej musi być sporządzony, sprawdzony i zaakceptowany przez osobę posiadającą aktualne uprawnienia budowlane bez ograniczeń w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych zgodnie z wydanymi warunkami przyłączenia do sieci energetycznej Operatora sieci energetycznej (szczegóły załącznik nr 4) Wszystkie prace instalacyjne i eksploatacyjne prowadzone przez Wykonawcę, a związane bezpośrednio z zasilaniem urządzeń z latarni oświetleniowych muszą być prowadzone pod nadzorem osoby posiadającej aktualne uprawnienia budowlane bez ograniczeń w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych zgodnie z wydanymi warunkami przyłączenia do sieci energetycznej po wcześniejszym uzgodnieniu i pod nadzorem Działu Eksploatacji Operatora sieci energetycznej (przy montażu, konserwacji, przeglądach, odłączeniu i wymianie urządzeń; Za nadzór Działu Eksploatacji Wykonawca poniesie opłatę według kalkulacji sporządzonej na podstawie składników cenotwórczych obowiązujących u Operatora sieci energetycznej na dzień przeprowadzenia niniejszych prac) Wykonawca zobowiązany jest do zapewnienia zasilanie awaryjnego punktów dostępowych zlokalizowanych na latarniach w czasie wyłączenia napięcia na przyłączu energetycznym latarni w ciągu dnia poprzez zainstalowanie w szafce słupowej odpowiednich baterii umożliwiających podtrzymanie działania Access Pointa w najdłuższy dzień roku. 3

4 5.6. Wykonawca ponosi wszelkie koszty związane z przeglądem okresowym oraz ewentualną wymianą baterii na nową (w przypadku, gdy baterie utraciły możliwość podtrzymania działania Access Pointa w czasie, o którym mowa w punkcie 5.5) do końca okresu gwarancyjnego Wykonawca zobowiązany jest na koniec okresu gwarancyjnego dokonać przeglądu i dostarczyć Zamawiającemu raport z pomiarów kondycji (dyspozycyjności) energetycznej baterii. W przypadku, gdy baterie utraciły możliwość podtrzymania działania Access Pointa w czasie, o którym mowa w punkcie 5.5 Wykonawca jest zobowiązany do wymiany baterii na nową. 6. Lokalizacja punktów dostępowych: Wykonawca musi dostarczyć wszystkie elementy aktywne i pasywne potrzebne do realizacji Przedmiotu Zamówienia. Zamawiający dopuszcza możliwość zmiany miejsca instalacji (w strefie pierwotnie planowanego obszaru działania) jeżeli wyniki przeprowadzonych pomiarów propagacji fal radiowych są niezadowalające. W przypadku braku możliwości wykonania Sieci Radiowej w danej lokalizacji z przyczyn niezależnych od Stron, Zamawiający zastrzega sobie możliwość rezygnacji z jej wykonania lub przeniesienia lokalizacji punktu dostępowego w inne miejsce na terenie Wrocławia. Zamawiający posiada wstępne zgody i ustalenia z zarządcami obiektów (m.in. dotyczące wykorzystania istniejącej infrastruktury okablowania strukturalnego dla strefy Dworzec Główny ). LOKALIZACJA: STREFA TYP LATARNIA (LAT) / BUDYNEK (BUD) OBRĘB ACCESS POINT ZASILANIE DODATKOWE INFORMACJE PRAWO WŁASNOŚCI LUB ZARZĄD Dworzec Główny RAP BUD Poczekalnia obszar B Cisco AIR AP 1231 PoE / 220V z lokalnej podrozdzielni elektrycznej Urządzenia (AP, Ant., PWRINJ) do pobrania z magazynu Wykorzystanie infrastruktury światłowodowej budynku 1 ; konieczność instalacji około 70m kabla UTP 1 konieczność zastosowania odpowiedniego mediakonwertara wraz z wkładką SFP. Prace należy prowadzić po wcześniejszym ustaleniu terminu i nadzorze ze strony Zarządcy budynku. 4

5 Dworzec Główny RAP BUD Peron 1,2,3 i 4 Cisco AIR AP 1252 PoE / 220V z lokalnej podrozdzielni elektrycznej Urządzenia (AP, Ant., PWRINJ) do pobrania z magazynu Wykorzystanie infrastruktury światłowodowej budynku 1 Dworzec Główny RAP BUD Atrium Dworzec Główny RAP BUD Poczekalnia przed salą sesyjną Cisco AIR AP 1252 PoE Urządzenia (AP, Ant.) do pobrania z magazynu Konieczność instalacji około 90m kabla UTP; zasilanie urządzenia z switcha w PD Cisco AIR AP 1252 PoE Urządzenia (AP, Ant.) do pobrania z magazynu Konieczność instalacji około 90m kabla UTP; zasilanie urządzenia z switcha w PD Dworzec Główny MAP BUD Pawilon A3 od ulicy Peronowej (elewacja zewnętrzna) Cisco Aironet V z lokalnej podrozdzielni elektrycznej Urządzenia (AP, Ant.) do pobrania z magazynu Rynek Ratusz MAP LAT (uliczna stylizowana) (naprzeciw Urzędu Pocztowego) STARE MIASTO Wg. wymagań szczegóły załącznik nr 2 (sztuk 1) 220V z słupa oświetleniowego; baterie montowane w zewnętrznej skrzyni do podtrzymania napięcia w ciągu dnia Słup stalowy; uziemienie urządzenia do konstrukcji słupa; skrzynia 2 z baterią montowana na wysokości utrudniającej dostęp osobom postronnym na wysokości min. 2,2m; skrzynia kolor RAL7021 (czarno-szary), elementy montażowe kolor RAL7021, skrzynia stylizowana (szczegóły załącznik nr 3), AP pomalowany kolor RAL7021; ZDiUM W eksploatacji i konserwacji Tauron Dystrybucja SA 2 szafka masztowa, stopień ochrony IP66, zamykana za pomocą zamka hermetycznego bądź kłódki trzpieniowej wzmocnionej, o wymiarach nie większych niż 600x500x300mm, wykonana ze stali o grubości minimum 1,2mm, wyposażona w minimum dwa otwory 16mm (w dolnej ściance) zaślepione dławikami hermetycznymi. 5

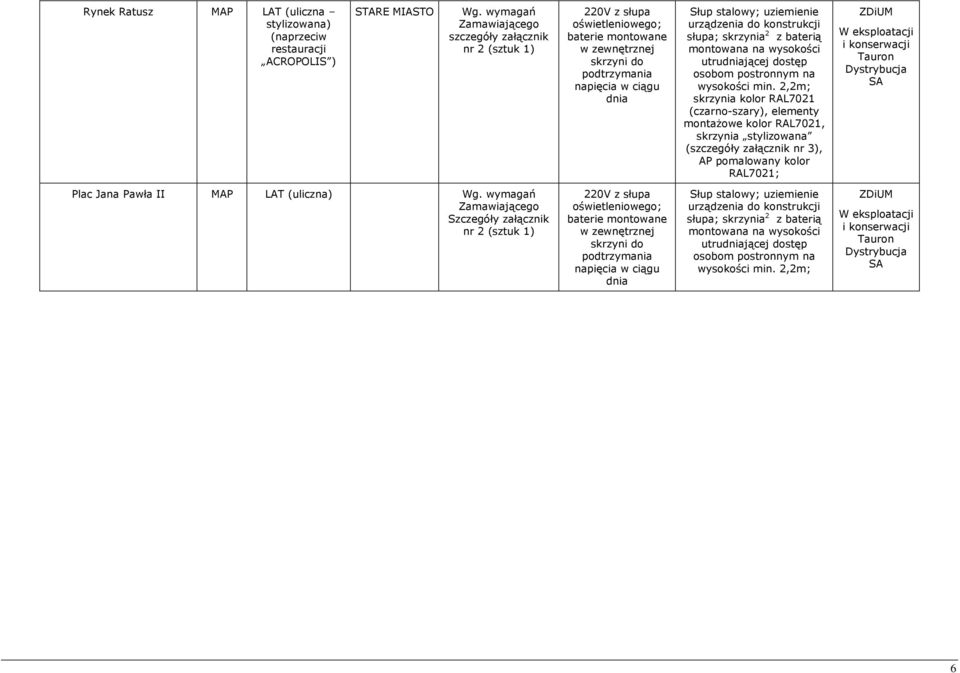

6 Rynek Ratusz MAP LAT (uliczna stylizowana) (naprzeciw restauracji ACROPOLIS ) STARE MIASTO Wg. wymagań szczegóły załącznik nr 2 (sztuk 1) 220V z słupa oświetleniowego; baterie montowane w zewnętrznej skrzyni do podtrzymania napięcia w ciągu dnia Słup stalowy; uziemienie urządzenia do konstrukcji słupa; skrzynia 2 z baterią montowana na wysokości utrudniającej dostęp osobom postronnym na wysokości min. 2,2m; skrzynia kolor RAL7021 (czarno-szary), elementy montażowe kolor RAL7021, skrzynia stylizowana (szczegóły załącznik nr 3), AP pomalowany kolor RAL7021; ZDiUM W eksploatacji i konserwacji Tauron Dystrybucja SA Plac Jana Pawła II MAP LAT (uliczna) Wg. wymagań Szczegóły załącznik nr 2 (sztuk 1) 220V z słupa oświetleniowego; baterie montowane w zewnętrznej skrzyni do podtrzymania napięcia w ciągu dnia Słup stalowy; uziemienie urządzenia do konstrukcji słupa; skrzynia 2 z baterią montowana na wysokości utrudniającej dostęp osobom postronnym na wysokości min. 2,2m; ZDiUM W eksploatacji i konserwacji Tauron Dystrybucja SA 6
