1 P.P.U.H ELEKTRO- SYSTEM ul. Wiatraczna Gorzów Wlkp. `` NIP ; REGON: rachunek bankowy nr Branża: Architektura Nazwa opracowania Faza: Projekt Rozbiórki Projekt rozbiórki stacji transformatorowej 15/0,4kV Lokalizacja: Inwestor: Jednostka projektowa: Dz. nr ewid. 2179/1, obręb 0005 Gorzów Wlkp ulica Lutycka w Gorzowie Wlkp. ENEA Operator Sp. z o.o. ul. Strzeszyńska Poznań P.P.U.H ELEKTRO - SYSTEM ul. Wiatraczna Gorzów Wlkp. Autorzy Projektu Imię i Nazwisko Nr uprawnień, Podpis Projektował: mgr inż. arch. Michał Heck LOIA/30/2009/GW Uprawnienia budowlane w specjalności architektonicznej do projektowania bez ograniczeń Spis zawartości opracowania na str. 2 Egzemplarz nr 4 Gorzów Wielkopolski, r.

2 SPIS ZAWARTOŚCI OPRACOWANIA 1 Oświadczenie projektanta str. 3 2 Zaświadczenie o uprawnieniach projektowych i członkostwie w LOIA RP str. 4 3 Część opisowa str Informacja dotycząca BiOZ str Dokumentacja fotograficzna str Część rysunkowa str

3 3

4 4

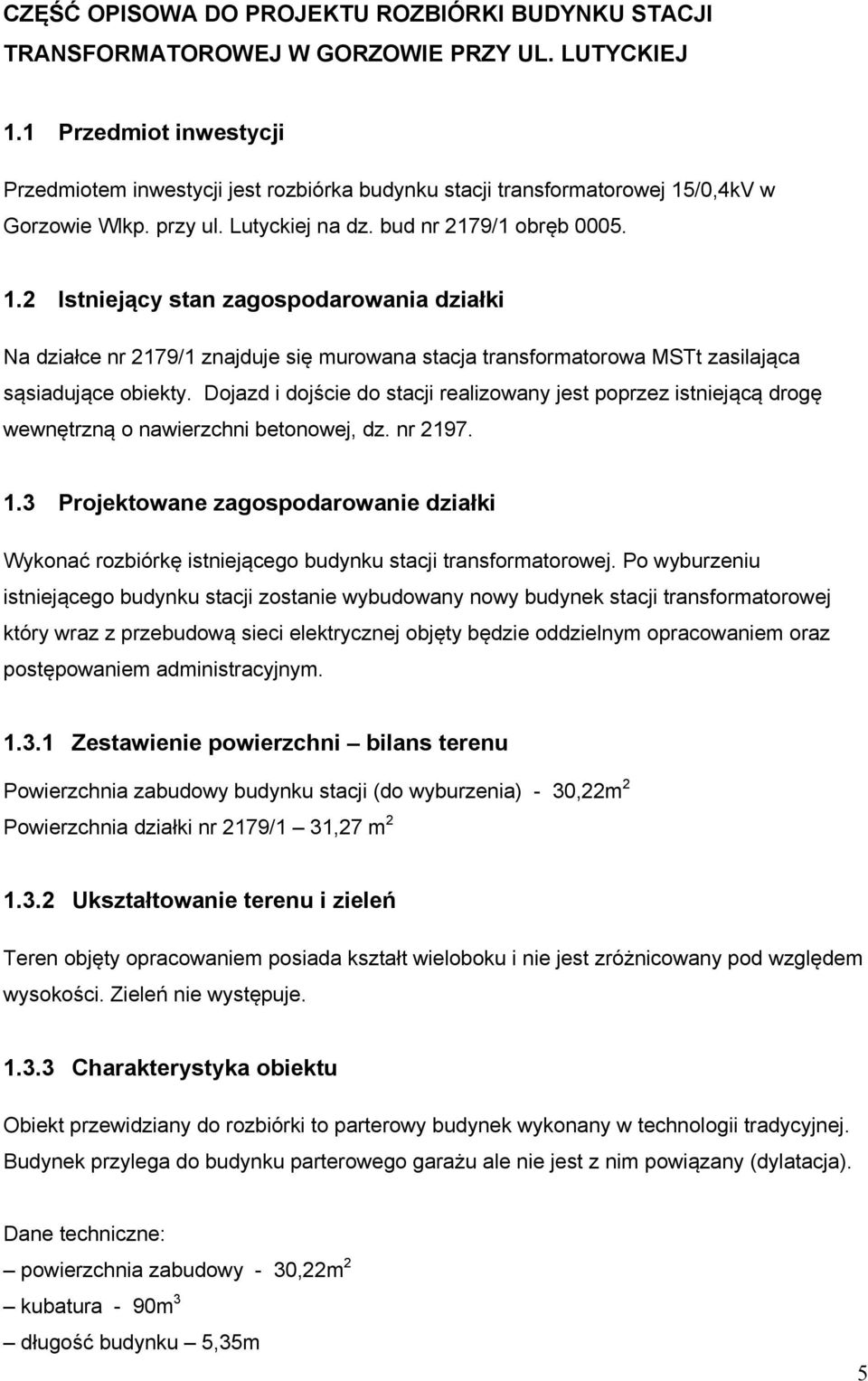

5 CZĘŚĆ OPISOWA DO PROJEKTU ROZBIÓRKI BUDYNKU STACJI TRANSFORMATOROWEJ W GORZOWIE PRZY UL. LUTYCKIEJ 1.1 Przedmiot inwestycji Przedmiotem inwestycji jest rozbiórka budynku stacji transformatorowej 15/0,4kV w Gorzowie Wlkp. przy ul. Lutyckiej na dz. bud nr 2179/1 obręb Istniejący stan zagospodarowania działki Na działce nr 2179/1 znajduje się murowana stacja transformatorowa MSTt zasilająca sąsiadujące obiekty. Dojazd i dojście do stacji realizowany jest poprzez istniejącą drogę wewnętrzną o nawierzchni betonowej, dz. nr Projektowane zagospodarowanie działki Wykonać rozbiórkę istniejącego budynku stacji transformatorowej. Po wyburzeniu istniejącego budynku stacji zostanie wybudowany nowy budynek stacji transformatorowej który wraz z przebudową sieci elektrycznej objęty będzie oddzielnym opracowaniem oraz postępowaniem administracyjnym Zestawienie powierzchni bilans terenu Powierzchnia zabudowy budynku stacji (do wyburzenia) - 30,22m 2 Powierzchnia działki nr 2179/1 31,27 m Ukształtowanie terenu i zieleń Teren objęty opracowaniem posiada kształt wieloboku i nie jest zróżnicowany pod względem wysokości. Zieleń nie występuje Charakterystyka obiektu Obiekt przewidziany do rozbiórki to parterowy budynek wykonany w technologii tradycyjnej. Budynek przylega do budynku parterowego garażu ale nie jest z nim powiązany (dylatacja). Dane techniczne: powierzchnia zabudowy - 30,22m 2 kubatura - 90m 3 długość budynku 5,35m 5

6 szerokość budynku 5,65m wysokość budynku 3,55m Dane konstrukcyjno-materiałowe Budynek parterowy, ściany murowane cegłą, wykonany w technologii tradycyjnej. Strop oraz nadproża żelbetowe. Brak stolarki okiennej - luksfery. Stolarka drzwiowa stalowa. Obróbka blacharska oraz rynna i rura spustowa stalowe Zakres i sposób prowadzenia robót rozbiórkowych Przed przystąpieniem do rozbiórki teren budowy należy wygrodzić i zabezpieczyć przed osobami trzecimi. Rozbiórkę stacji transformatorowej należy przeprowadzić po uprzednim odłączeniu zasilania i wyprowadzeniu z rozdzielni linii kablowych. Kolejność robót rozbiórkowych: rozbiórka i demontaż wyposażenia stacji transformatorowej, rozebranie pokrycia dachowego z papy, rozbiórka obróbek blacharskich oraz rynny i rury spustowej, rozebranie szlichty cementowej wraz z warstwą wyrównującą, rozebranie stropu żelbetowego, rozbiórka stolarki drzwiowej, rozbiórka ścian, rozbiórka posadzek, ścian fundamentowych oraz schodów i opasek zewnętrznych, odkopanie i rozbiórka fundamentów, uporządkowanie terenu Utylizacja materiałów rozbiórkowych papę należy dostarczyć do zakładu utylizacji materiałów ropopochodnych, elementy stalowe należy dostarczyć na złomowisko stali, materiał betonowy i ceglany powstały przy rozbiórce należy zmielić i wykorzystać na utwardzenie dróg lub placów. 1.4 Dane informacyjne Rejestr zabytków Na terenie działki nr 2179/1 nie występują obiekty wpisane do rejestru zabytków. 6

7 1.4.2 Eksploatacja górnicza Teren objęty inwestycją nie znajduje się w obszarze eksploatacji górniczej Wpływ na środowisko Inwestycja nie wywiera negatywnego wpływu na środowisko naturalne. 1.5 Uwagi 1. W trakcie przygotowania i realizacji inwestycji należy respektować wymagania zawarte w poniżej podanych aktach prawnych: Ustawa z 7 lipca 1994 r. Prawo budowlane (Tekst jednolity: Dz. U. z 2003 r. Nr 207, poz. 2016) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać- budynki i ich usytuowanie (tekst jednolity Dz. U. Nr 75, poz. 690) Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881) Rozporządzenie Ministra Infrastruktury z dnia 2 grudnia 2002 r. w sprawie systemów oceny zgodności wyrobów budowlanych oraz sposobu ich oznaczania znakowaniem CE.(Dz. U. Nr 209, poz. 1779) 2. Ze względu na konieczność zapewnienia właściwej jakości robót, należy rygorystycznie przestrzegać odpowiednich warunków technicznych wykonania i odbioru robót, z zachowaniem wymagań w zakresie BHP i ochrony ppoż. 3. Wszelkie wątpliwości należy natychmiast uzgadniać z projektantem w ramach nadzorów autorskich. 4. Szczegóły nie ujęte w niniejszym opracowaniu, związane z wykonaniem poszczególnych robót i elementów budynku należy realizować zgodnie z odpowiednimi instrukcjami wykonania i stosowania, warunkami technicznymi wykonania i odbioru robót budowlanych, obowiązującymi PN, oraz wymaganiami producentów stosowanych materiałów budowlanych. 6. W przypadku napotkania niewystępujących na aktualnym podkładzie geodezyjnym sieci, rozwiązania zamienne uzgodnić z projektantem. Opracował: mgr inż. arch. Michał Heck Gorzów, r. 7

8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa opracowania Projekt rozbiórki stacji transformatorowej 15/0,4kV Lokalizacja: Inwestor: Jednostka projektowa: Dz. nr ewid. 2179/1, obręb 0005 Gorzów Wlkp ulica Lutycka w Gorzowie Wlkp. ENEA Operator Sp. z o.o. ul. Strzeszyńska Poznań P.P.U.H ELEKTRO - SYSTEM ul. Wiatraczna Gorzów Wlkp. Autorzy Projektu Imię i Nazwisko Nr uprawnień, Podpis Projektował: mgr inż. arch. Michał Heck LOIA/30/2009/GW Uprawnienia budowlane w specjalności architektonicznej do projektowania bez ograniczeń Gorzów Wielkopolski, r. 8

9 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DO PROJEKTU ROZBIÓRKI STACJI TRANSFORMATOROWEJ W GORZOWIE WLKP., UL. LUTYCKA, DZIAŁKA NR 2179/1 OBRĘB LUTYCKA. Wg. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). Na podstawie art. 21a ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, z późn. zm.). Rozporządzenie określa zakres i formę informacji dotyczącej bezpieczeństwa i ochrony zdrowia, planu bezpieczeństwa i ochrony zdrowia oraz szczegółowy zakres rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi. Kierownik Budowy winien opracować przed rozpoczęciem budowy plan bezpieczeństwa i ochrony zdrowia na budowie zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126) 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: Rozbiórka stacji transformatorowej Kolejność prac: Zagospodarowanie placu budowy Roboty rozbiórkowe stropu Roboty rozbiórkowe ścian Roboty rozbiórkowe fundamentów 2. Wykaz istniejących obiektów budowlanych: na terenie działki nr 2179/1 znajduje się tylko jeden budynek stacja transformatorowa przeznaczona do rozbiórki. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Najazd ciężkim sprzętem grozi zawaleniem Ruch sprzętu budowlanego na placu budowy Praca żurawia samojezdnego Zasilanie w energię elektryczną tymczasowymi przyłączami Brak ogrodzenia budowy Brak tablic informacyjnych Brak sprzętu p. poż Źle wytyczone strefy bezpieczeństwa pracy sprzętu budowlanego i elementów zagospodarowania 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót rozbiórkowych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia: Operowanie specjalistycznym sprzętem w tym żurawiem samojezdnym podczas rozbiórki elementów konstrukcji może zagrozić życiu lub zdrowiu pracowników. 9

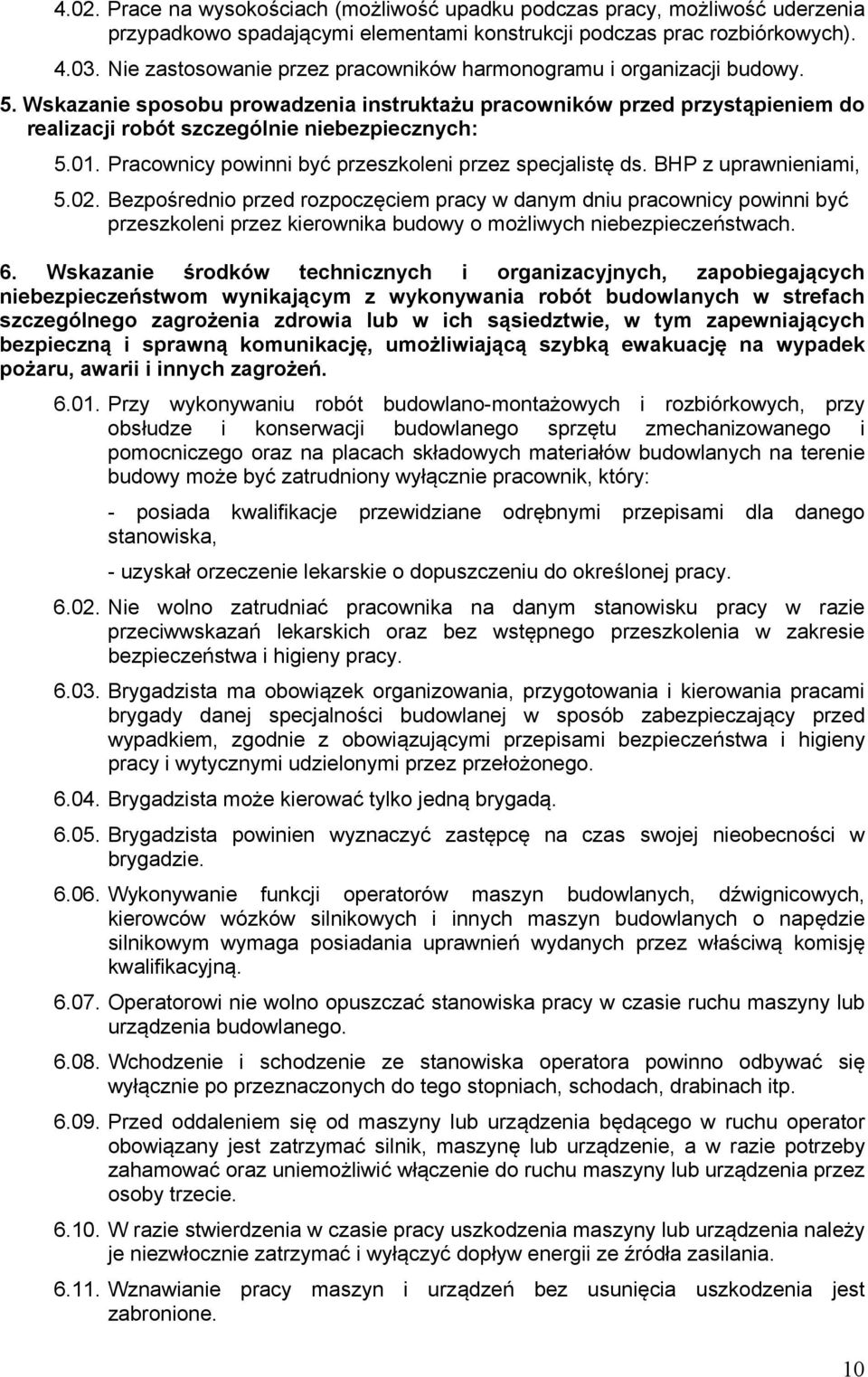

10 4.02. Prace na wysokościach (możliwość upadku podczas pracy, możliwość uderzenia przypadkowo spadającymi elementami konstrukcji podczas prac rozbiórkowych) Nie zastosowanie przez pracowników harmonogramu i organizacji budowy. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Pracownicy powinni być przeszkoleni przez specjalistę ds. BHP z uprawnieniami, Bezpośrednio przed rozpoczęciem pracy w danym dniu pracownicy powinni być przeszkoleni przez kierownika budowy o możliwych niebezpieczeństwach. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Przy wykonywaniu robót budowlano-montażowych i rozbiórkowych, przy obsłudze i konserwacji budowlanego sprzętu zmechanizowanego i pomocniczego oraz na placach składowych materiałów budowlanych na terenie budowy może być zatrudniony wyłącznie pracownik, który: - posiada kwalifikacje przewidziane odrębnymi przepisami dla danego stanowiska, - uzyskał orzeczenie lekarskie o dopuszczeniu do określonej pracy Nie wolno zatrudniać pracownika na danym stanowisku pracy w razie przeciwwskazań lekarskich oraz bez wstępnego przeszkolenia w zakresie bezpieczeństwa i higieny pracy Brygadzista ma obowiązek organizowania, przygotowania i kierowania pracami brygady danej specjalności budowlanej w sposób zabezpieczający przed wypadkiem, zgodnie z obowiązującymi przepisami bezpieczeństwa i higieny pracy i wytycznymi udzielonymi przez przełożonego Brygadzista może kierować tylko jedną brygadą Brygadzista powinien wyznaczyć zastępcę na czas swojej nieobecności w brygadzie Wykonywanie funkcji operatorów maszyn budowlanych, dźwignicowych, kierowców wózków silnikowych i innych maszyn budowlanych o napędzie silnikowym wymaga posiadania uprawnień wydanych przez właściwą komisję kwalifikacyjną Operatorowi nie wolno opuszczać stanowiska pracy w czasie ruchu maszyny lub urządzenia budowlanego Wchodzenie i schodzenie ze stanowiska operatora powinno odbywać się wyłącznie po przeznaczonych do tego stopniach, schodach, drabinach itp Przed oddaleniem się od maszyny lub urządzenia będącego w ruchu operator obowiązany jest zatrzymać silnik, maszynę lub urządzenie, a w razie potrzeby zahamować oraz uniemożliwić włączenie do ruchu maszyny lub urządzenia przez osoby trzecie W razie stwierdzenia w czasie pracy uszkodzenia maszyny lub urządzenia należy je niezwłocznie zatrzymać i wyłączyć dopływ energii ze źródła zasilania Wznawianie pracy maszyn i urządzeń bez usunięcia uszkodzenia jest zabronione. 10

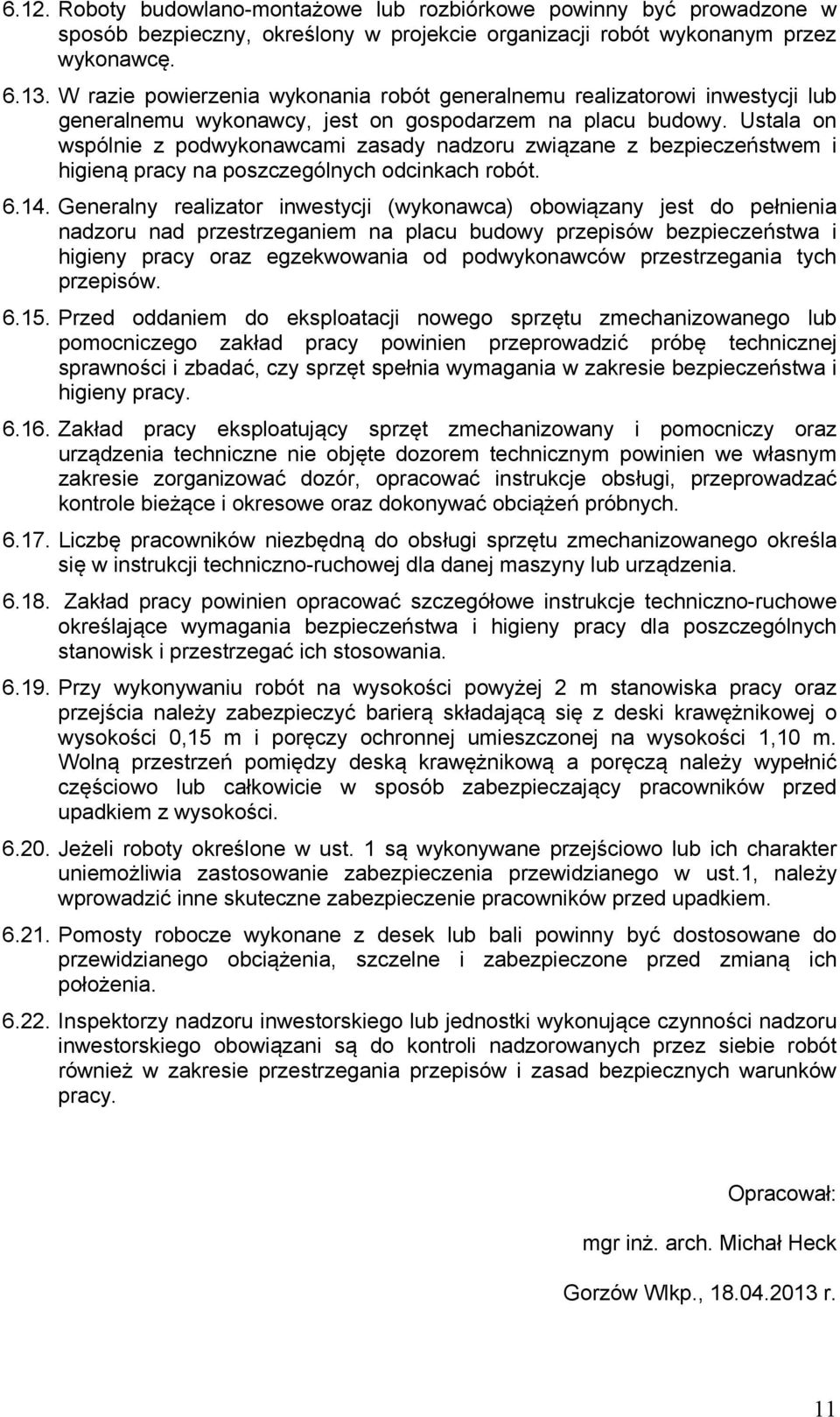

11 6.12. Roboty budowlano-montażowe lub rozbiórkowe powinny być prowadzone w sposób bezpieczny, określony w projekcie organizacji robót wykonanym przez wykonawcę W razie powierzenia wykonania robót generalnemu realizatorowi inwestycji lub generalnemu wykonawcy, jest on gospodarzem na placu budowy. Ustala on wspólnie z podwykonawcami zasady nadzoru związane z bezpieczeństwem i higieną pracy na poszczególnych odcinkach robót Generalny realizator inwestycji (wykonawca) obowiązany jest do pełnienia nadzoru nad przestrzeganiem na placu budowy przepisów bezpieczeństwa i higieny pracy oraz egzekwowania od podwykonawców przestrzegania tych przepisów Przed oddaniem do eksploatacji nowego sprzętu zmechanizowanego lub pomocniczego zakład pracy powinien przeprowadzić próbę technicznej sprawności i zbadać, czy sprzęt spełnia wymagania w zakresie bezpieczeństwa i higieny pracy Zakład pracy eksploatujący sprzęt zmechanizowany i pomocniczy oraz urządzenia techniczne nie objęte dozorem technicznym powinien we własnym zakresie zorganizować dozór, opracować instrukcje obsługi, przeprowadzać kontrole bieżące i okresowe oraz dokonywać obciążeń próbnych Liczbę pracowników niezbędną do obsługi sprzętu zmechanizowanego określa się w instrukcji techniczno-ruchowej dla danej maszyny lub urządzenia Zakład pracy powinien opracować szczegółowe instrukcje techniczno-ruchowe określające wymagania bezpieczeństwa i higieny pracy dla poszczególnych stanowisk i przestrzegać ich stosowania Przy wykonywaniu robót na wysokości powyżej 2 m stanowiska pracy oraz przejścia należy zabezpieczyć barierą składającą się z deski krawężnikowej o wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości 1,10 m. Wolną przestrzeń pomiędzy deską krawężnikową a poręczą należy wypełnić częściowo lub całkowicie w sposób zabezpieczający pracowników przed upadkiem z wysokości Jeżeli roboty określone w ust. 1 są wykonywane przejściowo lub ich charakter uniemożliwia zastosowanie zabezpieczenia przewidzianego w ust.1, należy wprowadzić inne skuteczne zabezpieczenie pracowników przed upadkiem Pomosty robocze wykonane z desek lub bali powinny być dostosowane do przewidzianego obciążenia, szczelne i zabezpieczone przed zmianą ich położenia Inspektorzy nadzoru inwestorskiego lub jednostki wykonujące czynności nadzoru inwestorskiego obowiązani są do kontroli nadzorowanych przez siebie robót również w zakresie przestrzegania przepisów i zasad bezpiecznych warunków pracy. Opracował: mgr inż. arch. Michał Heck Gorzów Wlkp., r. 11
