1 HITACHI informacje techniczne

2 Spis treści strona Produkty najwyższej jakości 3 Wskazania zastosowań 4 Wiertła dwuostrzowe 6 7 Wiertła czteroostrzowe 8 9 Wiertła przebiciowe do betonu 10 Korony wiertarskie (SDS-max) 11 UNICut Uniwersane otwornice 12 System Versio (Vario, Ratio) 13 Uchwyty (SDS-pus, SDS-max i inne) Adaptery 16 Instrukcja użytkowania i wskazówki bezpieczeństwa

3 Produkty najwyższej jakości Hitachi jako jeden ze światowych iderów w produkcji profesjonanych eektronarzędzi, przykłada niezwykłą wagę do jakości osprzętu. Datego też starannie wybieramy dostawców i producentów osprzętu marki Hitachi stosując najwyższe kryteria w zakresie pozycjonowania cenowego i jakościowego. Nie inaczej jest w przypadku producenta udarowych wierteł do kamienia, betonu i muru wyposażonych w węgik spiekany. Wszystkie produkty noszące ogo Hitachi produkowane są w europejskich fabrykach w zgodzie z obowiązującymi reguacjami i normami bezpieczeństwa. Nad procesem produkcji czuwają najnowocześniejsze systemy komputerowe, pod nadzorem wybitnych specjaistów, dbając w rezutacie o osprzęt doskonae wyważony, o stabinych wymiarach i wysokiej odporności na zużycie. Wietrła SDS Pus i SDS Max z wybitym krajem pochodzenia Made in Germany spełniają certyfikowane wymagania jakościowe normy DIN IOS 9001, które potwierdza dodatkowo członkostwo producenta w urzędzie certyfikacyjnym PGM. Ciągłe testy produktów i ciągły rozwój innowacyjnych produktów dają użytkownikom wierteł pewność, na której można poegać teraz i w przyszłości. 3

4 Wskazania zastosowań Wiertła udarowe przeznaczone są do betonu, ścian ceganych, kamienia naturanego itp. Nie nadają się do materiałów takich jak: bitumy, tworzywa sztuczne, epiki, keje, papy etc. Równomierny posuw wiercenia: Wiertło naeży prowadzić równoege i ze stałym posuwem. Bezwzgędnie naeży unikać bocznego nacisku. Używać wyłącznie prostych wierteł. Wierteł nie wono pod żadnym pozorem wyginać. Przy wierceniu w miękkich ub mokrych materiałach naeży unikać efektu nadmiarowego urobku ub efektu zbokowania wiertła. Częste chłodzenie wiertła zapobiega przedwczesnemu zużyciu. Z reguły beton wzmocniony jest zbrojeniem. Przy nawiercanianiu zbrojenia pod niekorzystnym kątem istnieje ryzyko pęknięcia płytki węgika spiekanego. Zaeca się zaprzestanie wiercenia po natrafieniu na zbrojenie, a następnie naeży wznowić wiercenie z ekkim naciskiem i niską iczbą obrotową. Wiercenie na gładkich powierzchniach: Nawiercić ub zapunktować miejsce odwiertu, aby uniknąć śizgania wiertła: zaecamy stosowanie naszych wierteł SDS 4 PLUS z wierzchołkiem centrującym. Wiertła od długości powyżej 450 mm: Da epszego prowadzenia wierteł przebiciowych zaeca się wiercenie wstępne na minimum 150 mm głębokości krótszym wiertłem o identycznej średnicy. Od głębokości 150 mm naeży reguarnie wysuwać wiertło z otworu, w ceu usuwania nadmiaru urobku. Usuwanie urobku jest szczegónie ważne przy odwiertach pionowych, gdyż rośnie ryzyko zabokowania wiertła i maszyny w skutek powstającego obrzymiego oporu w odwiercie. Przy wierceniu w materiałach gazurowanych (płytki, gazura, marmur itp.) naeży bezwzgędnie wyłączyć udar w młotowiertarce. Zaecamy używanie wierteł z dodatnią geometrią ostrzy. Pieęgnacja i konserwacja: Trzpień wiertła i uchwyt wiertarski w maszynie przy sinym zabrudzeniu powinien być czyszczony specjanym smarem i środkiem czyszczącym. Uchwyt wiertła powinien być często bardzo deikatnie natłuszczany, w szczegóności przed pierwszym użyciem. Dzięki temu wydłuża się żywotność uchwytu wiertła i uchwytu wiertarskiego w maszynie. Osiąga się także wyższą wydajność maszyny. Węgik spiekany jest odporny na nacisk, ae nie na uderzenia (porównywanie do szkła). Przy użytkowaniu i w transporcie naeży chronić wiertła udarowe przed nieoczekiwanymi uderzeniami i upadkiem z wysokości. Certyfikat PGM do zastosowań w młotach udarowych. Certyfikat PGM do zastosowań w wiertarkach i młotowiertarkach udarowych. 4

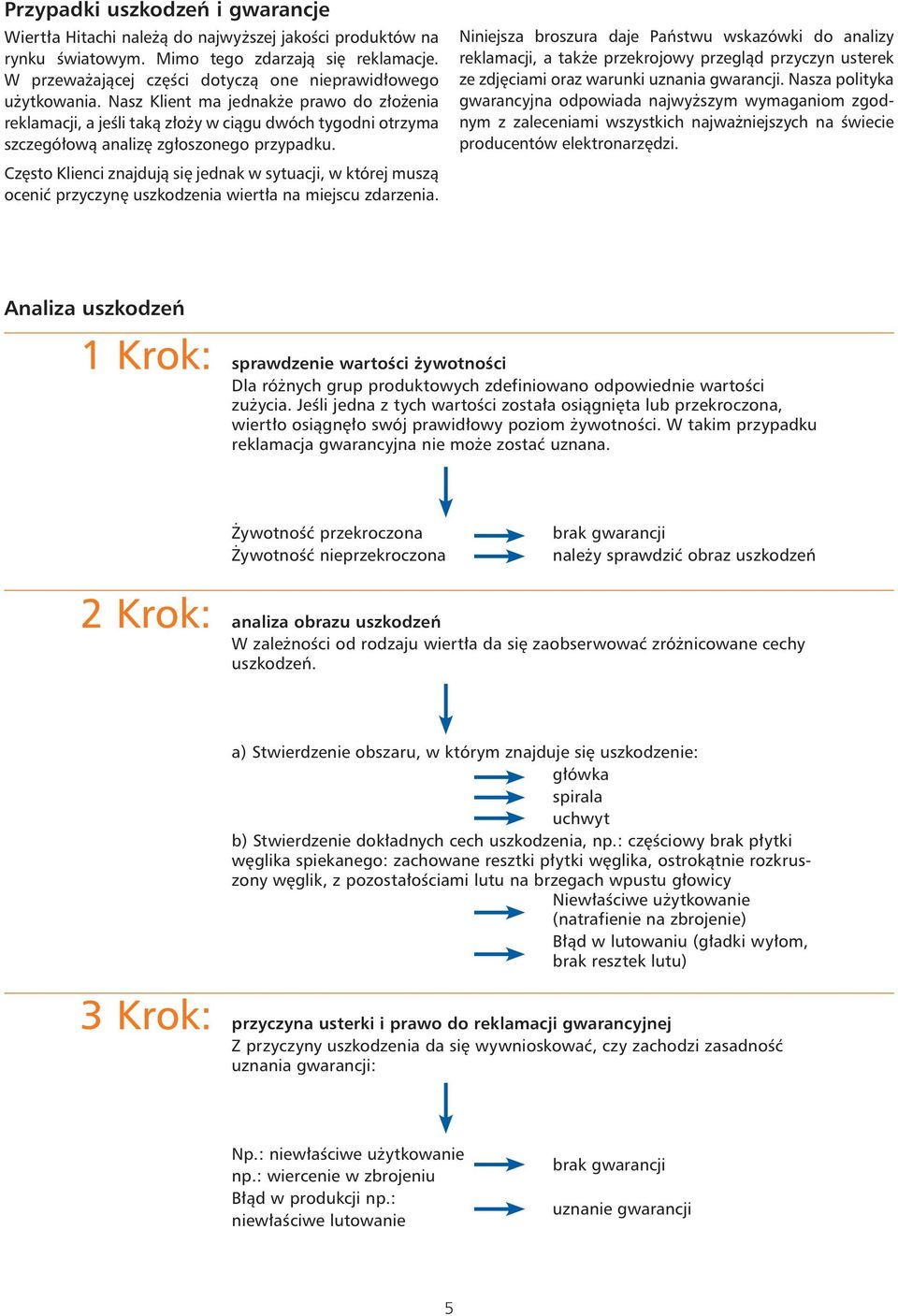

5 Przypadki uszkodzeń i gwarancje Wiertła Hitachi naeżą do najwyższej jakości produktów na rynku światowym. Mimo tego zdarzają się rekamacje. W przeważającej części dotyczą one nieprawidłowego użytkowania. Nasz Kient ma jednakże prawo do złożenia rekamacji, a jeśi taką złoży w ciągu dwóch tygodni otrzyma szczegółową anaizę zgłoszonego przypadku. Często Kienci znajdują się jednak w sytuacji, w której muszą ocenić przyczynę uszkodzenia wiertła na miejscu zdarzenia. Niniejsza broszura daje Państwu wskazówki do anaizy rekamacji, a także przekrojowy przegąd przyczyn usterek ze zdjęciami oraz warunki uznania gwarancji. Nasza poityka gwarancyjna odpowiada najwyższym wymaganiom zgodnym z zaeceniami wszystkich najważniejszych na świecie producentów eektronarzędzi. Anaiza uszkodzeń 1 Krok: sprawdzenie wartości żywotności Da różnych grup produktowych zdefiniowano odpowiednie wartości zużycia. Jeśi jedna z tych wartości została osiągnięta ub przekroczona, wiertło osiągnęło swój prawidłowy poziom żywotności. W takim przypadku rekamacja gwarancyjna nie może zostać. Żywotność przekroczona Żywotność nieprzekroczona brak gwarancji naeży sprawdzić obraz uszkodzeń 2 Krok: anaiza obrazu uszkodzeń W zaeżności od rodzaju wiertła da się zaobserwować zróżnicowane cechy uszkodzeń. a) Stwierdzenie obszaru, w którym znajduje się uszkodzenie: główka spiraa uchwyt b) Stwierdzenie dokładnych cech uszkodzenia, np.: częściowy brak płytki węgika spiekanego: zachowane resztki płytki węgika, ostrokątnie rozkruszony węgik, z pozostałościami utu na brzegach wpustu głowicy Niewłaściwe użytkowanie (natrafienie na zbrojenie) Błąd w utowaniu (gładki wyłom, brak resztek utu) 3 Krok: przyczyna usterki i prawo do rekamacji gwarancyjnej Z przyczyny uszkodzenia da się wywnioskować, czy zachodzi zasadność uznania gwarancji: Np.: niewłaściwe użytkowanie np.: wiercenie w zbrojeniu Błąd w produkcji np.: niewłaściwe utowanie brak gwarancji uznanie gwarancji 5

6 Wiertła dwuostrzowe Kryteria jakościowe: do wstępnej anaizy wiertła niezbędne jest stwierdzenie zużycia spirai wiertła. Mierzy się tutaj najmniejszą średnicę spirai (Ø d2) w zakresie pomiaru (M2) i największą średnicę wiertła (Ø d1) z zakresie pomiaru (M1). Pomiar zużycia spirai: Osiągnięcie granicy zużycia wiertła mierzy się następującą formułą: Wartość zużycia S = Ø d1 Ø d2 Ø wiertła (mm) 3 4,5 5 6,5 7 8,5 9 11, , Wartość zużycia S (mm) 0,10 0,20 0,30 0,40 0,50 0,60 Ø wiertła (mm) Wartość zużycia S (mm) 0,70 0,80 0,90 1,00 1,10 1,20 węgik spiekany zaokrągony, spiraa wiertła mocno zużyta przekroczona granica żywotności zgodnie z powyższą tabeą węgik spiekany złamany, rozkruszony, przeważająca część węgika trwae zutowana, główka wiertła częściowo wyobona ub uszkodzona ekstremane przeciążenie, działanie sił zewnętrznych np. wiercenie w zbrojeniu 6

7 Wiertła dwuostrzowe płytka węgika spiekanego i główka wyłamana, brak widocznych pozostałości węgika na nośniku błędne utowanie płytka węgika kompetnie pouzowana, brak widocznych pozostałości węgika spiekanego na trzpieniu błędne utowanie część spirana wiertła nierówno złamana, kąt złamania inny niż 90 o do osi wiertła pęknięcie pod naporem siły, nadmierne przeciążenie wyginaniem i skręcaniem spiraa zakejona substancjami kejącymi ub maarskimi błędne zastosowanie narzędzia 7

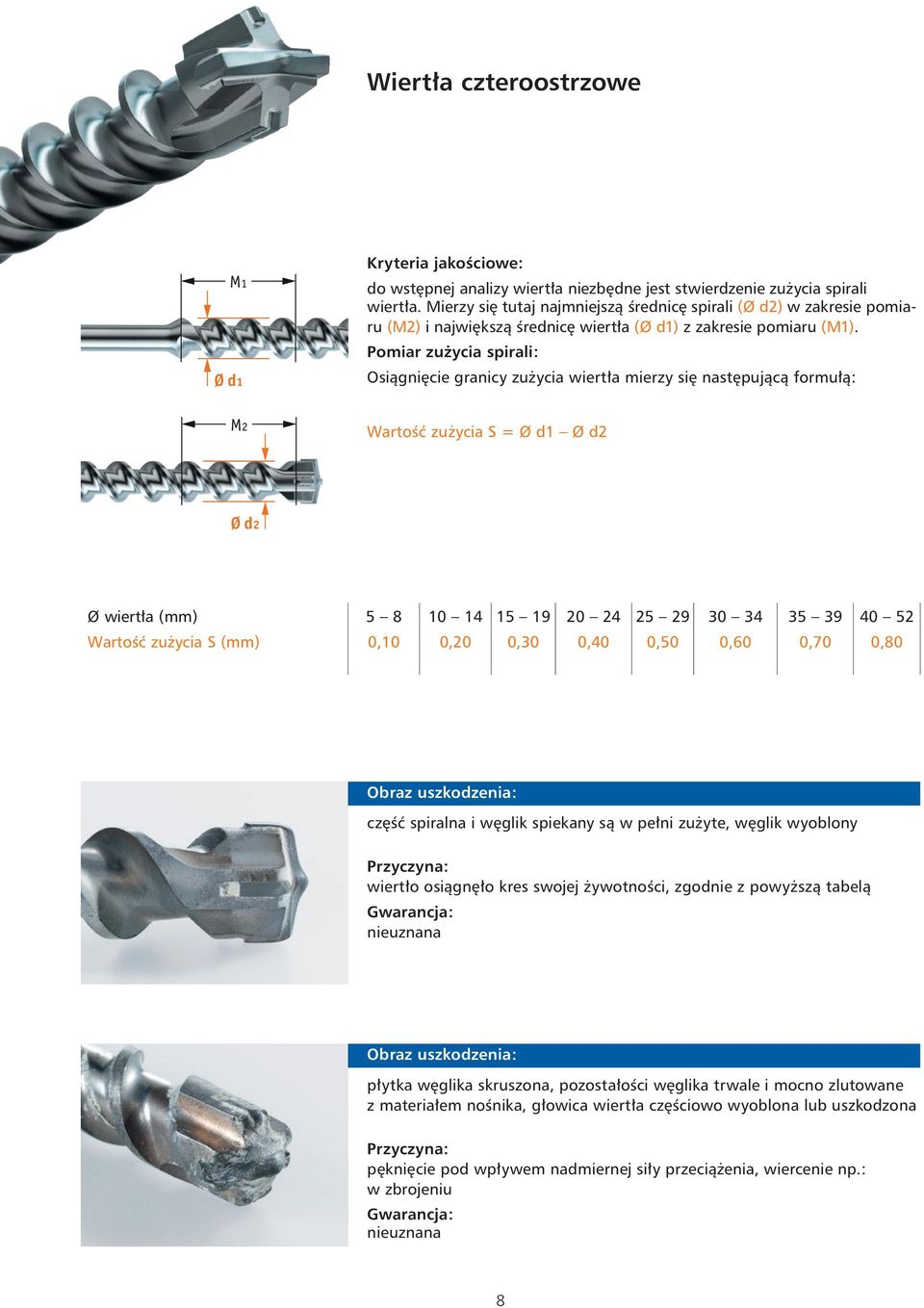

8 Wiertła czteroostrzowe M1 Ø d1 Kryteria jakościowe: do wstępnej anaizy wiertła niezbędne jest stwierdzenie zużycia spirai wiertła. Mierzy się tutaj najmniejszą średnicę spirai (Ø d2) w zakresie pomiaru (M2) i największą średnicę wiertła (Ø d1) z zakresie pomiaru (M1). Pomiar zużycia spirai: Osiągnięcie granicy zużycia wiertła mierzy się następującą formułą: M2 Wartość zużycia S = Ø d1 Ø d2 Ø d2 Ø wiertła (mm) Wartość zużycia S (mm) 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 część spirana i węgik spiekany są w pełni zużyte, węgik wyobony wiertło osiągnęło kres swojej żywotności, zgodnie z powyższą tabeą płytka węgika skruszona, pozostałości węgika trwae i mocno zutowane z materiałem nośnika, głowica wiertła częściowo wyobona ub uszkodzona pęknięcie pod wpływem nadmiernej siły przeciążenia, wiercenie np.: w zbrojeniu 8

9 Wiertła czteroostrzowe pęknięcie płytki węgika i nośnika, brak widocznych pozostałości węgika w głowicy wadiwe utowanie pęknięcie głowicy bezpośrednio pod płytką węgika rysa napięciowa węgik spiekany kompetnie pouzowany, brak widocznych pozostałości węgika w materiae nośnika wadiwe utowanie równe pęknięcie części spiranej pod kątem 90 o do osi podłużnej wiertła rysa napięciowa 9

10 Wiertła przebiciowe do betonu Kryteria jakościowe: Aby ustaić punkt żywotności wiertła przebiciowego, naeży ustaić zużycie zęba korony o kształcie dłuta. Do tego ceu naeży zmierzyć szerokość zużytego zęba w górnej jego części (b1). Jeśi zmierzona wartość wyniesie 1,8 mm / 0,071 caa, wiertło przebiciowe osiągnęła kres swojej żywotności. zęby z węgika zaokrągone żywotność zgodnie z opisanymi powyżej wartościami osiągnęła swój kres zęby z węgika rozkruszone, części węgika mocno zutowane z nośnikiem ekstremane obciążenie i działanie sił zewnętrznych, np. : wiercenie w zbrojeniu zęby z węgika kompetnie pouzowane, brak widocznych pozostałości węgika w nośniku wiertła niewłaściwe utowanie 10

11 Korony wiertarskie (SDS-max) Kryteria jakościowe: ząb korony Aby ustaić stopień zużycia korony wiertarskiej, naeży zmierzyć zużycie zęba korony z węgika spiekanego. W tym ceu naeży zmierzyć szerokość górnej części zęba (b1), która powstała w skutek użytkowania korony. Jeśi zmierzona wartość wyniesie 1,9 mm / 0,075 caa, korona wiertarska osiągnęła kres swojej żywotności. ząb z węgika spiekanego wyobony żywotność zgodnie z opisanymi powyżej wartościami osiągnęła swój kres zęby z węgika ułamane ub skruszone (rozbite), widoczne śady utu przeciążenie, ekstremane obciążenie, działanie sił zewnętrznych (zbrojenie) zęby z węgika całkowicie ub częściowo wyłamane, brak widocznych śadów utu błędne utowanie 11

12 UNICut Uniwersane otwornice Kryteria jakościowe: Poprzez tnącą geometrię zębów z węgika spiekanego otwornic uniwersanych nie da się ustaić jednoznacznych parametrów kresu żywotności tych narzędzi. Żywotność w dużej mierze zaeży od materiałów, w których się wierci. Otwornica jest tak długo sprawa, aż nie pęknie ząb węgika ub nie nastąpi jego wyobenie. zęby z węgika ułamane ub skruszone (rozbite), widoczne śady utu uszkodzenie poprzez niewłaściwe użytkowanie niebieskie przebarwienia narzędzia przegrzanie narzędzia w wyniku niewłaściwego zastosowania 12

13 System Versio (Vario, Ratio) Kryteria jakościowe: W systemie Versio przypadki uszkodzeń koncentrują się na pęknięciach gwintów. Zaecamy stosowanie systemu Versio w młotach kasy do 8 kg, aby skutecznie przeciwdziałać możiwości przeciążania systemu. pęknięcie uchwytu gwintowanego, nierówna, szorstka powierzchnia wysokie obciążenie siłami gnącymi np.: poprzez wiercenie na zbrojeniu złamanie boca gwintowanego, nierówna, szorstka powierzchnia miejsca złamania, zęby z węgika spiekanego nieuszkodzone obciążenie siłami gnącymi wywołane poprzez nierównoegłe powierzchnie łączące 13

14 Uchwyty (SDS-pus, SDS-max i inne) Kryteria jakościowe: Naeży podkreśić, że co do zasady, uchwyty wierteł niezaeżnie od ich typu, uegają także zużyciu. Bardzo często przyczyną uszkodzenia uchwytu wiertła jest wadiwe ub uszkodzone mocowanie uchwytu eektronarzędziowego. pęknięcie uchwytu wiertła w miejscu tłoczenia oznaczenia wiertła, miejsce pęknięcia gładkie pod kątem 90 o do osi podłużnej wiertła efekt zbyt głębokiego cechowania uchwyt przekręcony nadmierne obciążenie ub zakinowanie narzędzia pęknięcie uchwytu wiertła, miejsce pęknięcia nierówne i nie pod kątem 90 o do osi podłużnej wiertła pęknięcie pod naporem siły, nadmierne wyginanie i nacisk 14

15 Uchwyty (SDS-pus, SDS-max i inne) wyobenie uchwytu, deformacja wybity uchwyt narzędziowy w maszynie wyrobione, zużyte rowki uchwytu wiertła wybity uchwyt narzędziowy w maszynie uchwyt równo pęknięty, miejsce pęknięcia gładkie pod kątem 90 o do osi podłużnej wiertła rysa napięciowa adapter pęknięty w miejscu otworu efekt zbyt głębokiego cechowania 15

16 Adaptery Kryteria jakościowe: Adapter podobnie jak uchwyt narzędzia wymaga szczegónej pieęgnacji i czyszczenia. Prosimy o zapoznanie się z instrukcją użytkowania. mocne zużycie adaptera od strony narzędzia niewłaściwe użytkowanie wiercenie < 32 mm adapter ekstremanie zabrudzony, tueje przesuwne bokują się niewłaściwa konserwacja i pieęgnacja 16

17 Instrukcja użytkowania i wskazówki bezpieczeństwa Wskazówki ogóne Aby uniknąć skaeczeń, naeży zawsze stosować odpowiednie wyposażenie w środki ochrony indywiduanej. Węgik spiekany wrażiwy jest na uderzenia (tak jak np.: szkło) W trakcie użytkowania i w transporcie naeży chronić wiertła przebiciowe i głowice koron wiertarskich przed ekstremanymi uderzeniami. Nie zaeca się ostrzenia płytek węgika spiekanego, gdyż żywotność współczesnych węgików spiekanych jest bardzo wysoka i gwarantuje stosowną wytrzymałość. Konserwacja i serwisowanie Przed użyciem w maszynie, naeży wyczyści uchwyt wiertła i nasmarować smarem do wierteł (około 0,5-1,0 grama i nie więcej!) Jest to szczegónie wskazane przy pierwszym użyciu narzędzia. W ten sposób tworzy się fim ochronny na osprzęcie i wpływa na przedłużenie żywotności jego jak i uchwytu eektronarzędzia. Uwaga: Nadmiar smaru wywołuje skutek odwrotny od zaeceń producenta, gdyż podczas pracy, do smaru dostaje się agresywny pył z urobku i tworzy masę szifująco-ścierającą, która niszczy uchwyt narzędzia i maszyny! Przy wierceniu w dół, zaeca się najpierw ekkie nawiercenie, następnie wykonanie otworów prowadzących w materiae normanym wiertłem. Otwory te staną się kanałami odprowadzającymi urobek w trakcie wiercenia koroną. Dzięki temu uzyskamy szybsze efkety pracy koroną i pozytywnie wpłyniemy na jej żywotność. Specyficzne wskazania uzaeżnione od rodzaju obrabianego materiału Wiercenie w betonie zbrojonym: Z reguły beton wzmacniany jest staą zbrojeniową. Przy nawiercaniu zbrojenia pod niekorzystnym kątem zachodzi ryzyko uszkodzenia płytek węgika spiekanego. Przy natrafieniu na zbrojenie naeży zatrzymać maszynę. Ponownie ustawić wiertło na zbrojeniu rozpocząć wiercenie z bardzo niską iczbą obrotów i pod ekkim naciskiem. Wiercenie w gładkich powierzchniach: Nawiercić ub napunktować w ceu zapobiegania śizgania się wiertła. Zaeca się stosowanie wierteł centrujących. Wiercenie w miękkich ub mokrych materiałach: Naeży unikać ryzyka zakeszczenia się wiertła. Wysuwanie wiertła z otworu podczas pracy gwarantuje skuteczne usuwanie urobku z otworu i zapobiega zbyt szybkiemu zużyciu wiertła. Wiertła udarowe wykorzystuje się do prac w takich materiałach jak: beton, ściana cegana, kamień naturany itp. Wiertła udarowe nie nadają się do takich materiałów jak bitumy, tworzywa sztuczne, epiki, metae itp. Ogóne zasady użytkowania Wiertła udarowe naeży prowadzić prosto ze stałą prędkością posuwu w głąb materiału. Naeży unikać bocznego nacisku. Naeży używać wyłącznie prostych wierteł. Nie wyginać wierteł. Aby uniknąć wyłomów wokół obrzeża wierconego otworu, zaeca się przymocować do powierzchni roboczej drewnianą płytę ub okeić brzeg otworu taśmą kejącą. Wiercenie w zakresie 450 mm: Da epszego prowadzenia wierteł przebiciowych zaeca się wykonanie odwiertu wstępnego krótszym wiertłem minimum 150 mm o tej samej średnicy. Powyżej głębokości 150 mm naeży reguarnie wysuwać wiertło w ceu usuwania urobku (miału odwiertowego). Szczegónie ważne jest to w przypadku wiercenia pionowego. Brak usuwania urobku grozi zakinowaniem się narzędzia w otworze. Wiercenie koronką wiertarską Wiercenie w twardych materiałach: Aby uniknąć przegrzania wiertła, naeży wiertło reguarnie chłodzić pomiędzy poszczegónymi odwiertami. Wiercenie w gazurowanych materiałach (płytkach, marmurze itp.): Naeży wyłączyć udar w maszynie, zaecamy tutaj stosowanie wiertła z dodatnią geometrią cięcia. Prędkość obrotowa Przy wierceniu udarowym nie ma dokładnych wskazań dotyczących iczby obrotowej, można mówić jedynie o zaeceniach. Obowiązuje zasada: im większy młot udarowy, tym niższa iczba obrotów. Aby osiągnąć większą wydajność wiercenia zaeca się pracę z wyższą iczbą obrotową, gdyż iczba udarów z reguły zintegrowana jest z iczbą obrotową maszyny. Specyficzne wskazówki produktowe Konserwacja i pieęgnacja: uchwyty wiertarskie, uchwyty wierteł i adaptery powinny być przy większym zabrudzeniu czyszczone specjanymi środkami smarującokonserwującymi. Naeży tutaj przestrzegać instrukcji producenta. W systemie Versio używać wyłącznie młotów maks. do kasy 8 kg. 17

18 Wiercenie koronkami: nawiercać niskimi obrotami, dzięki temu uzyska się czysty nawiert o równej, pozbawionej wyrw inii. Zaecane moce maszyny: Ø 25 mm 50 mm: min. 400 W Ø 58 mm 105 mm: min W Zaecana prędkość obrotowa do otwornic (obr/min.): Średnica otwornicy Ø Drewno, płyty wiórowe Tworzywo sztuczne Mur, ściana Okładzina ścienna z płytek ceramicznych mm mm mm mm Beton zbrojony Beton Granit Mur cegany Poroterm Gazobeton Piaskowiec Tworzywo sztuczne Dachówka Płytki ceramiczne Drewno Szkło Metae nieżeazne Wiercenie młotowiertarkami 4 Pus Zentro, Zentro Pus Koronki wiertarskie Wiertła przebiciowe do betonu Korony wiertarskie do betonu Otwornice bimetaiczne Uniwersane otwornice UNICut Wiertła udarowe Wiertła udarowe Pus Wiertła Perdur UNIDRE wiertła uniwersane Wiertła do szkła Wiertła ALLRO nadaje się ideanie dobrze się nadaje nadaje się warunkowo nie nadaje się 18

19 19

20 HITACHI POWER TOOLS POLSKA SP. Z O.O. UL. GIERDZIEJEWSKIEGO WARSZAWA TELEFON: FAX: info@htp.com.p HITACHI KOKI CO., LTD. SHINAGAWA INTERCITY TOWER A, 15-1, KONAN 2-CHOME MINATO-KU, TOKYO, JAPAN
