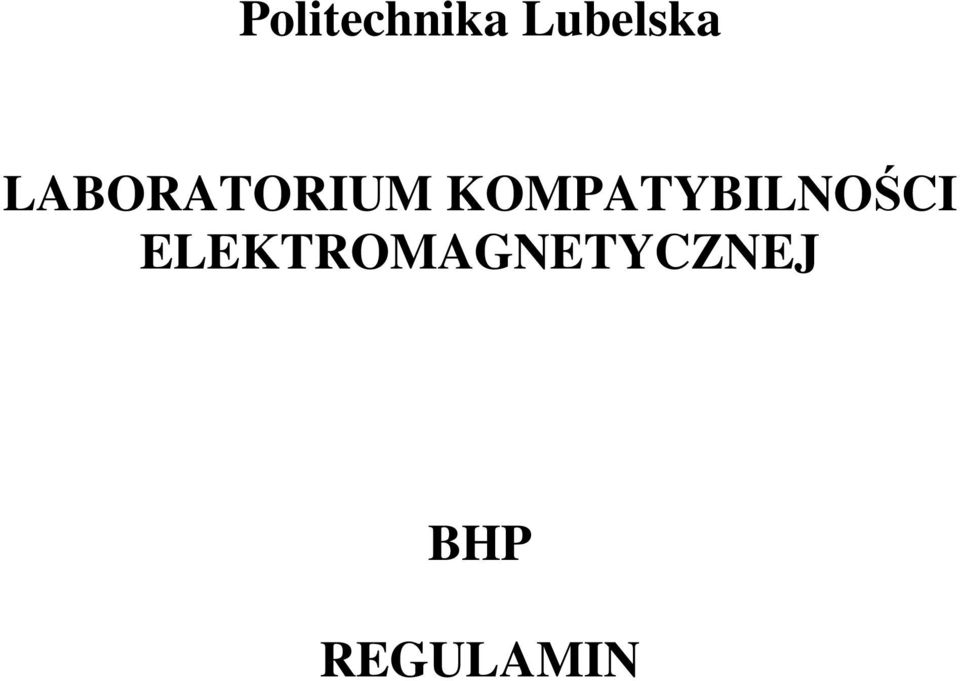

1 Politechnika Lubelska LABORATORIUM KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ BHP REGULAMIN

2 Zabezpieczenia przed porażeniami elektrycznymi 1. Działanie prądu elektrycznego na organizm ludzki Prąd elektryczny przepływający przez ciało człowieka, może spowodować w nim zmiany natury fizycznej, chemicznej i biologicznej. Czynnikiem decydującym o skutkach porażenia jest natężenie prądu płynącego przez daną osobę. Dolne granice odczuwania prądu zależą od jego rodzaju (stały lub przemienny) oraz płci i wynoszą: dla mężczyzn: prąd stały 5,2 ma prąd Hz 1,1 ma dla kobiet: prąd stały 3,5 ma prąd Hz 0,7 ma. Jednym ze skutków przepływu prądu przez mięśnie jest ich silny skurcz. Górne granice wartości prądu, przy których jeszcze jest możliwe samodzielne oderwanie ręki od przewodu wynoszą: dla mężczyzn: 76 ma przy prądzie stałym 16 ma przy prądzie Hz dla kobiet: 61 ma przy prądzie stałym 10,5 ma przy prądzie Hz. Inne czynniki, od których zależą skutki rażenia to: czas trwania przepływu prądu droga przepływu prądu częstotliwość prądu indywidualne własności psychofizyczne rażonego. Do najczęściej występujących skutków przepływu prądu przez organizm ludzki należą zakłócenia pracy serca, zatrzymanie oddechu, wydzielanie ciepła wewnątrz ciała, skutki chemiczne- rozkład tkanek. W sąsiedztwie łuku elektrycznego powstającego zwykle w miejscach zwarć (prąd łuku do kilkudziesięciu kiloamperów) dochodzi do porażenia wzroku, oparzeń i mechanicznych uszkodzeń ciała. Praca serca sterowana jest impulsami bioprądów o napięciu około 1mV w odstępach czasu około 0,8s. Przepływ dużego prądu rażenia powoduje migotanie komór serca. W miejscu rytmicznych skurczów i rozkurczów (około 72 razy na minutę) pojawiają się nieregularne skurcze kilkaset razy na minutę. Krążenie krwi ustaje. Prawdopodobieństwo wystąpienia migotań komór zależy od czasu przepływu prądu rażenia, jego częstotliwości i jest bardzo małe jeżeli czas ten wynosi poniżej 1 sekundy. Zatrzymanie oddechu może wystąpić przy przepływie prądu przez mięśnie oddechowe klatki piersiowej lub przez porażenie przez prąd ośrodków mózgowych sterujących procesem oddychania. Rezystancja ciała człowieka to suma rezystancji skóry (10 do 100kΩ przy suchym naskórku) i rezystancji wewnętrznej (około 1000Ω). Przy długotrwałym działaniu napięcia o znacznej wartości (ponad 100 V) rezystancja skóry maleje, w skrajnych przypadkach następuje jej przebicie. Z tego powodu do obliczenia wartości bezpiecznych napięć uwzględnia się tylko rezystancje wewnętrzną ciała. Napięcie robocze lub dotykowe uważa się za bezpieczne jeżeli w określonych warunkach środowiskowych nie przekracza wartości napięcia bezpiecznego o wartościach: Rodzaj prądu Wartości napięcia bezpiecznego w V Warunki środowiska 1 Warunki środowiska 2 Prąd przemienny Hz Prąd stały Uwaga: warunki środowiska 1 to takie warunki, w których rezystancja ciała ludzkiego w stosunku do ziemi 1kΩ, warunki środowiska 2 to takie warunku, w których rezystancja ciała ludzkiego wynosi mniej niż 1000Ω. 2. Ochrona przed porażeniami Rozróżnia się trzy rodzaje ochrony przed porażeniami: ochrona podstawowa

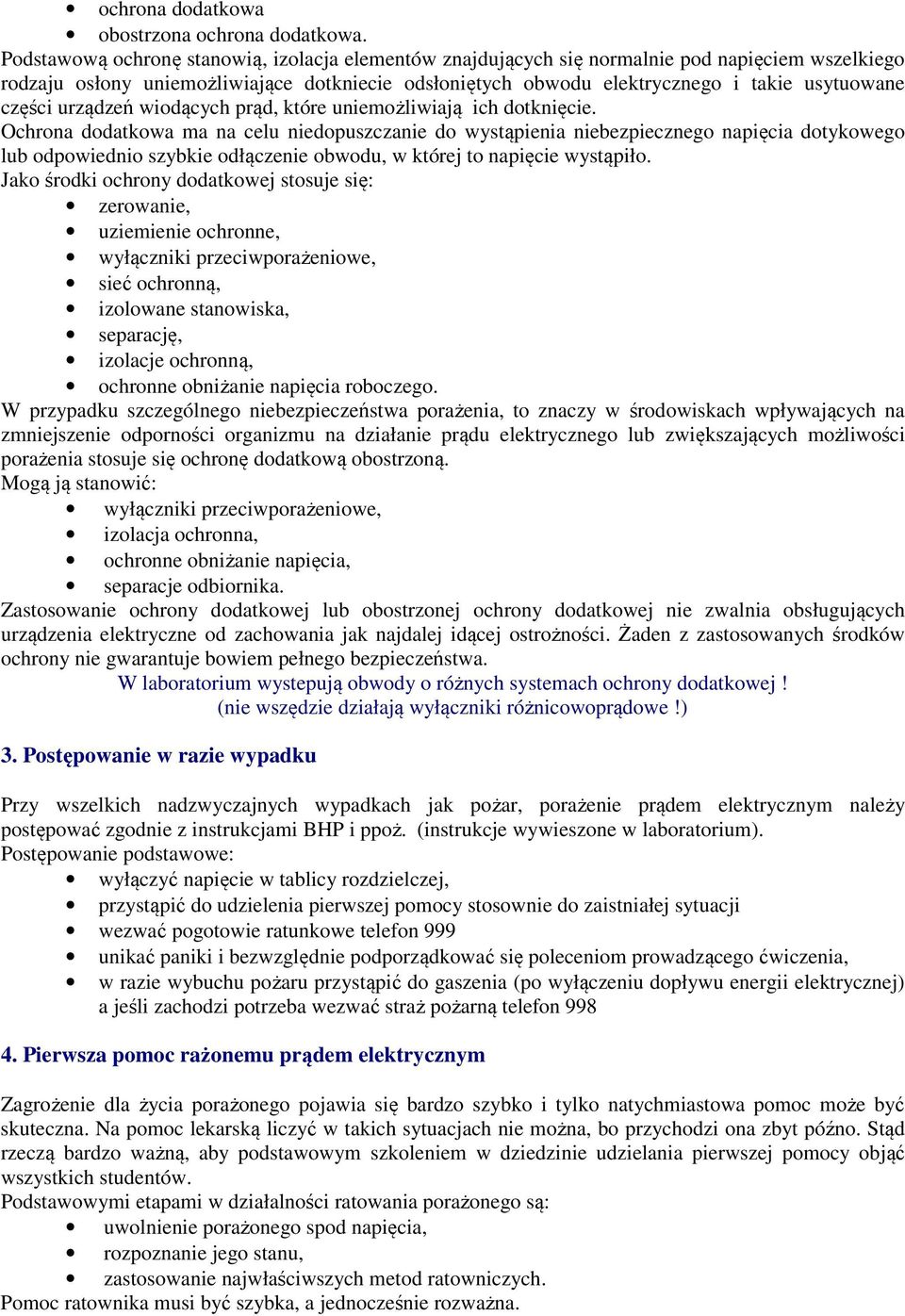

3 ochrona dodatkowa obostrzona ochrona dodatkowa. Podstawową ochronę stanowią, izolacja elementów znajdujących się normalnie pod napięciem wszelkiego rodzaju osłony uniemożliwiające dotkniecie odsłoniętych obwodu elektrycznego i takie usytuowane części urządzeń wiodących prąd, które uniemożliwiają ich dotknięcie. Ochrona dodatkowa ma na celu niedopuszczanie do wystąpienia niebezpiecznego napięcia dotykowego lub odpowiednio szybkie odłączenie obwodu, w której to napięcie wystąpiło. Jako środki ochrony dodatkowej stosuje się: zerowanie, uziemienie ochronne, wyłączniki przeciwporażeniowe, sieć ochronną, izolowane stanowiska, separację, izolacje ochronną, ochronne obniżanie napięcia roboczego. W przypadku szczególnego niebezpieczeństwa porażenia, to znaczy w środowiskach wpływających na zmniejszenie odporności organizmu na działanie prądu elektrycznego lub zwiększających możliwości porażenia stosuje się ochronę dodatkową obostrzoną. Mogą ją stanowić: wyłączniki przeciwporażeniowe, izolacja ochronna, ochronne obniżanie napięcia, separacje odbiornika. Zastosowanie ochrony dodatkowej lub obostrzonej ochrony dodatkowej nie zwalnia obsługujących urządzenia elektryczne od zachowania jak najdalej idącej ostrożności. Żaden z zastosowanych środków ochrony nie gwarantuje bowiem pełnego bezpieczeństwa. W laboratorium wystepują obwody o różnych systemach ochrony dodatkowej! (nie wszędzie działają wyłączniki różnicowoprądowe!) 3. Postępowanie w razie wypadku Przy wszelkich nadzwyczajnych wypadkach jak pożar, porażenie prądem elektrycznym należy postępować zgodnie z instrukcjami BHP i ppoż. (instrukcje wywieszone w laboratorium). Postępowanie podstawowe: wyłączyć napięcie w tablicy rozdzielczej, przystąpić do udzielenia pierwszej pomocy stosownie do zaistniałej sytuacji wezwać pogotowie ratunkowe telefon 999 unikać paniki i bezwzględnie podporządkować się poleceniom prowadzącego ćwiczenia, w razie wybuchu pożaru przystąpić do gaszenia (po wyłączeniu dopływu energii elektrycznej) a jeśli zachodzi potrzeba wezwać straż pożarną telefon Pierwsza pomoc rażonemu prądem elektrycznym Zagrożenie dla życia porażonego pojawia się bardzo szybko i tylko natychmiastowa pomoc może być skuteczna. Na pomoc lekarską liczyć w takich sytuacjach nie można, bo przychodzi ona zbyt późno. Stąd rzeczą bardzo ważną, aby podstawowym szkoleniem w dziedzinie udzielania pierwszej pomocy objąć wszystkich studentów. Podstawowymi etapami w działalności ratowania porażonego są: uwolnienie porażonego spod napięcia, rozpoznanie jego stanu, zastosowanie najwłaściwszych metod ratowniczych. Pomoc ratownika musi być szybka, a jednocześnie rozważna.

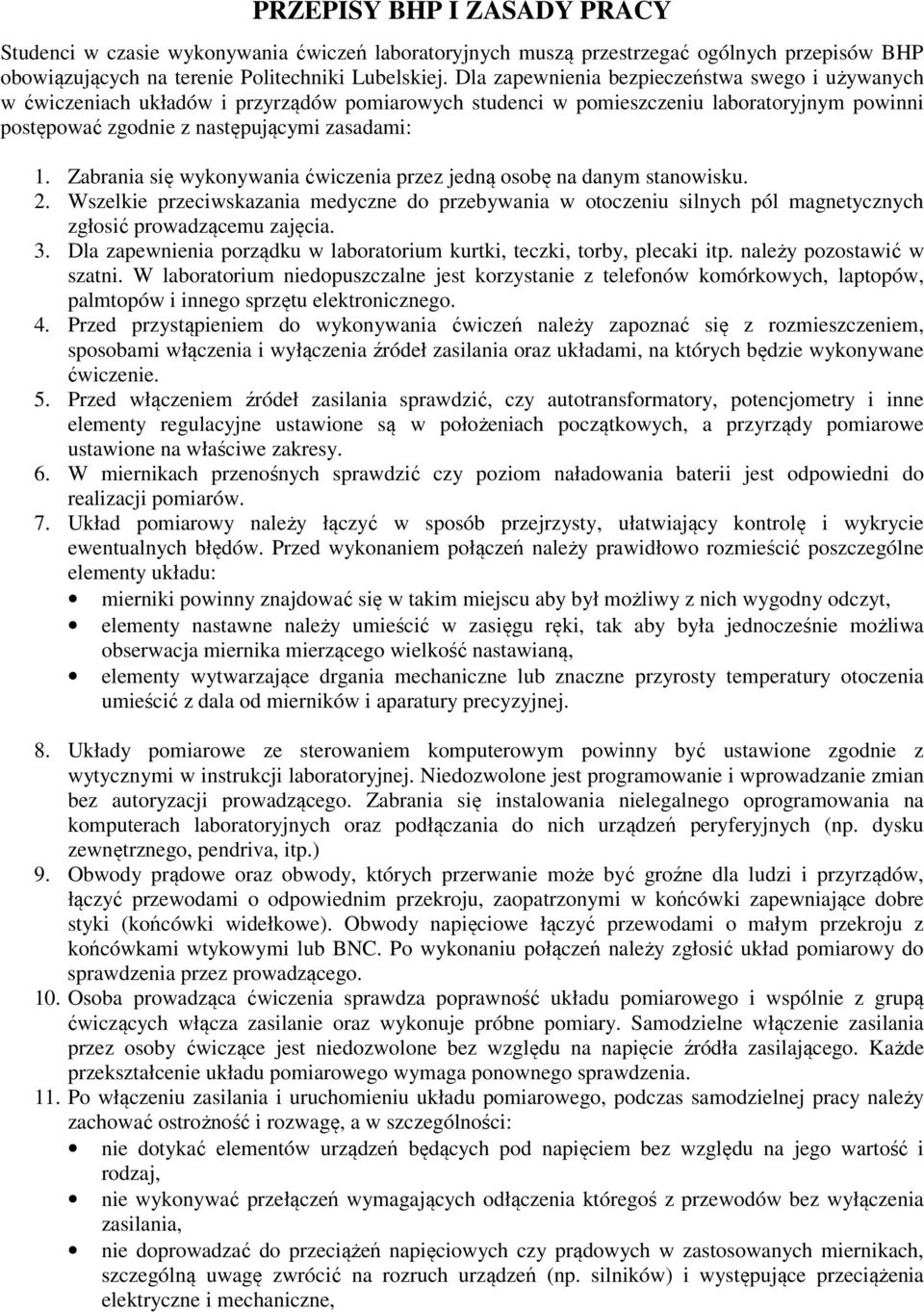

4 PRZEPISY BHP I ZASADY PRACY Studenci w czasie wykonywania ćwiczeń laboratoryjnych muszą przestrzegać ogólnych przepisów BHP obowiązujących na terenie Politechniki Lubelskiej. Dla zapewnienia bezpieczeństwa swego i używanych w ćwiczeniach układów i przyrządów pomiarowych studenci w pomieszczeniu laboratoryjnym powinni postępować zgodnie z następującymi zasadami: 1. Zabrania się wykonywania ćwiczenia przez jedną osobę na danym stanowisku. 2. Wszelkie przeciwskazania medyczne do przebywania w otoczeniu silnych pól magnetycznych zgłosić prowadzącemu zajęcia. 3. Dla zapewnienia porządku w laboratorium kurtki, teczki, torby, plecaki itp. należy pozostawić w szatni. W laboratorium niedopuszczalne jest korzystanie z telefonów komórkowych, laptopów, palmtopów i innego sprzętu elektronicznego. 4. Przed przystąpieniem do wykonywania ćwiczeń należy zapoznać się z rozmieszczeniem, sposobami włączenia i wyłączenia źródeł zasilania oraz układami, na których będzie wykonywane ćwiczenie. 5. Przed włączeniem źródeł zasilania sprawdzić, czy autotransformatory, potencjometry i inne elementy regulacyjne ustawione są w położeniach początkowych, a przyrządy pomiarowe ustawione na właściwe zakresy. 6. W miernikach przenośnych sprawdzić czy poziom naładowania baterii jest odpowiedni do realizacji pomiarów. 7. Układ pomiarowy należy łączyć w sposób przejrzysty, ułatwiający kontrolę i wykrycie ewentualnych błędów. Przed wykonaniem połączeń należy prawidłowo rozmieścić poszczególne elementy układu: mierniki powinny znajdować się w takim miejscu aby był możliwy z nich wygodny odczyt, elementy nastawne należy umieścić w zasięgu ręki, tak aby była jednocześnie możliwa obserwacja miernika mierzącego wielkość nastawianą, elementy wytwarzające drgania mechaniczne lub znaczne przyrosty temperatury otoczenia umieścić z dala od mierników i aparatury precyzyjnej. 8. Układy pomiarowe ze sterowaniem komputerowym powinny być ustawione zgodnie z wytycznymi w instrukcji laboratoryjnej. Niedozwolone jest programowanie i wprowadzanie zmian bez autoryzacji prowadzącego. Zabrania się instalowania nielegalnego oprogramowania na komputerach laboratoryjnych oraz podłączania do nich urządzeń peryferyjnych (np. dysku zewnętrznego, pendriva, itp.) 9. Obwody prądowe oraz obwody, których przerwanie może być groźne dla ludzi i przyrządów, łączyć przewodami o odpowiednim przekroju, zaopatrzonymi w końcówki zapewniające dobre styki (końcówki widełkowe). Obwody napięciowe łączyć przewodami o małym przekroju z końcówkami wtykowymi lub BNC. Po wykonaniu połączeń należy zgłosić układ pomiarowy do sprawdzenia przez prowadzącego. 10. Osoba prowadząca ćwiczenia sprawdza poprawność układu pomiarowego i wspólnie z grupą ćwiczących włącza zasilanie oraz wykonuje próbne pomiary. Samodzielne włączenie zasilania przez osoby ćwiczące jest niedozwolone bez względu na napięcie źródła zasilającego. Każde przekształcenie układu pomiarowego wymaga ponownego sprawdzenia. 11. Po włączeniu zasilania i uruchomieniu układu pomiarowego, podczas samodzielnej pracy należy zachować ostrożność i rozwagę, a w szczególności: nie dotykać elementów urządzeń będących pod napięciem bez względu na jego wartość i rodzaj, nie wykonywać przełączeń wymagających odłączenia któregoś z przewodów bez wyłączenia zasilania, nie doprowadzać do przeciążeń napięciowych czy prądowych w zastosowanych miernikach, szczególną uwagę zwrócić na rozruch urządzeń (np. silników) i występujące przeciążenia elektryczne i mechaniczne,

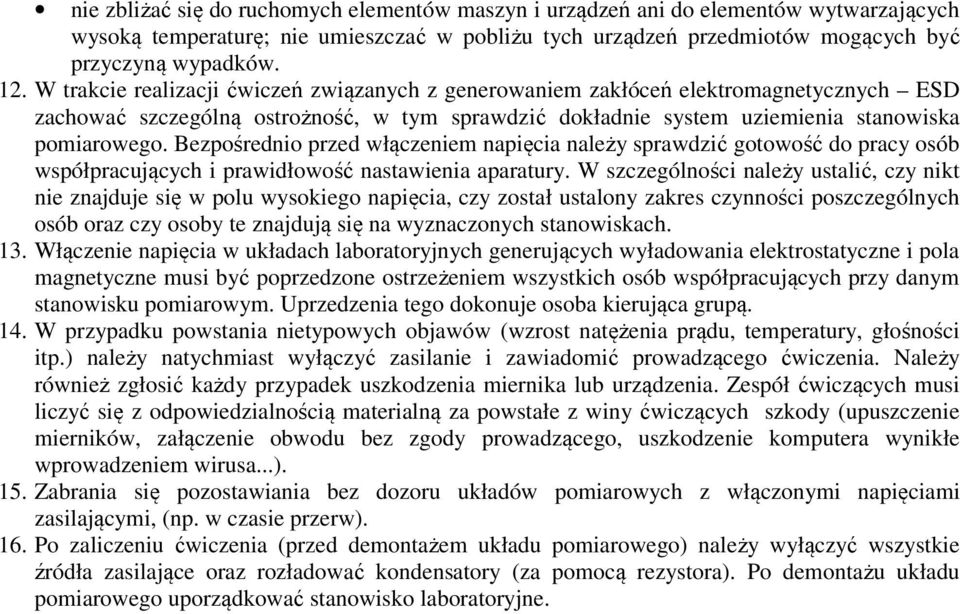

5 nie zbliżać się do ruchomych elementów maszyn i urządzeń ani do elementów wytwarzających wysoką temperaturę; nie umieszczać w pobliżu tych urządzeń przedmiotów mogących być przyczyną wypadków. 12. W trakcie realizacji ćwiczeń związanych z generowaniem zakłóceń elektromagnetycznych ESD zachować szczególną ostrożność, w tym sprawdzić dokładnie system uziemienia stanowiska pomiarowego. Bezpośrednio przed włączeniem napięcia należy sprawdzić gotowość do pracy osób współpracujących i prawidłowość nastawienia aparatury. W szczególności należy ustalić, czy nikt nie znajduje się w polu wysokiego napięcia, czy został ustalony zakres czynności poszczególnych osób oraz czy osoby te znajdują się na wyznaczonych stanowiskach. 13. Włączenie napięcia w układach laboratoryjnych generujących wyładowania elektrostatyczne i pola magnetyczne musi być poprzedzone ostrzeżeniem wszystkich osób współpracujących przy danym stanowisku pomiarowym. Uprzedzenia tego dokonuje osoba kierująca grupą. 14. W przypadku powstania nietypowych objawów (wzrost natężenia prądu, temperatury, głośności itp.) należy natychmiast wyłączyć zasilanie i zawiadomić prowadzącego ćwiczenia. Należy również zgłosić każdy przypadek uszkodzenia miernika lub urządzenia. Zespół ćwiczących musi liczyć się z odpowiedzialnością materialną za powstałe z winy ćwiczących szkody (upuszczenie mierników, załączenie obwodu bez zgody prowadzącego, uszkodzenie komputera wynikłe wprowadzeniem wirusa...). 15. Zabrania się pozostawiania bez dozoru układów pomiarowych z włączonymi napięciami zasilającymi, (np. w czasie przerw). 16. Po zaliczeniu ćwiczenia (przed demontażem układu pomiarowego) należy wyłączyć wszystkie źródła zasilające oraz rozładować kondensatory (za pomocą rezystora). Po demontażu układu pomiarowego uporządkować stanowisko laboratoryjne.

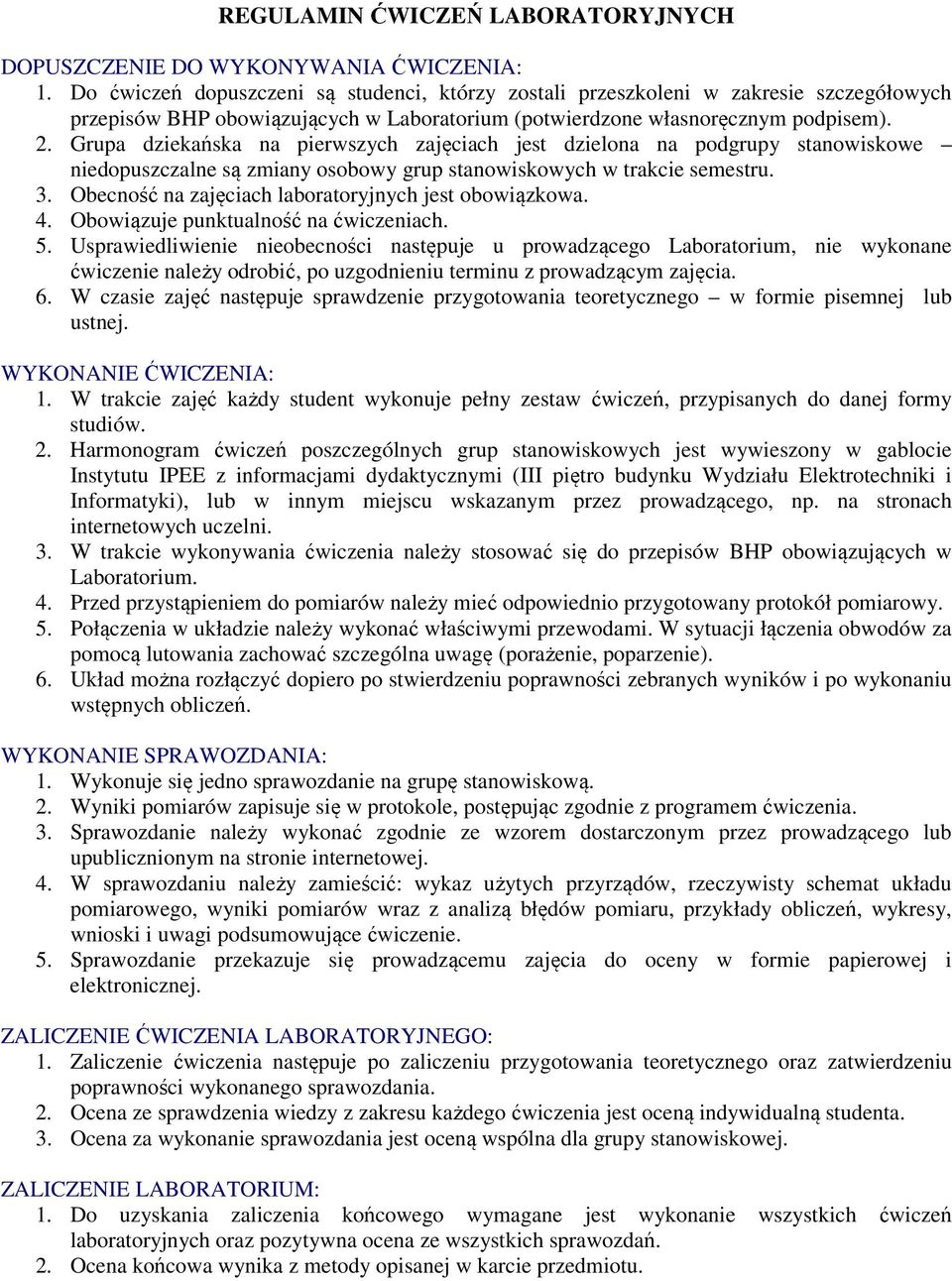

6 REGULAMIN ĆWICZEŃ LABORATORYJNYCH DOPUSZCZENIE DO WYKONYWANIA ĆWICZENIA: 1. Do ćwiczeń dopuszczeni są studenci, którzy zostali przeszkoleni w zakresie szczegółowych przepisów BHP obowiązujących w Laboratorium (potwierdzone własnoręcznym podpisem). 2. Grupa dziekańska na pierwszych zajęciach jest dzielona na podgrupy stanowiskowe niedopuszczalne są zmiany osobowy grup stanowiskowych w trakcie semestru. 3. Obecność na zajęciach laboratoryjnych jest obowiązkowa. 4. Obowiązuje punktualność na ćwiczeniach. 5. Usprawiedliwienie nieobecności następuje u prowadzącego Laboratorium, nie wykonane ćwiczenie należy odrobić, po uzgodnieniu terminu z prowadzącym zajęcia. 6. W czasie zajęć następuje sprawdzenie przygotowania teoretycznego w formie pisemnej lub ustnej. WYKONANIE ĆWICZENIA: 1. W trakcie zajęć każdy student wykonuje pełny zestaw ćwiczeń, przypisanych do danej formy studiów. 2. Harmonogram ćwiczeń poszczególnych grup stanowiskowych jest wywieszony w gablocie Instytutu IPEE z informacjami dydaktycznymi (III piętro budynku Wydziału Elektrotechniki i Informatyki), lub w innym miejscu wskazanym przez prowadzącego, np. na stronach internetowych uczelni. 3. W trakcie wykonywania ćwiczenia należy stosować się do przepisów BHP obowiązujących w Laboratorium. 4. Przed przystąpieniem do pomiarów należy mieć odpowiednio przygotowany protokół pomiarowy. 5. Połączenia w układzie należy wykonać właściwymi przewodami. W sytuacji łączenia obwodów za pomocą lutowania zachować szczególna uwagę (porażenie, poparzenie). 6. Układ można rozłączyć dopiero po stwierdzeniu poprawności zebranych wyników i po wykonaniu wstępnych obliczeń. WYKONANIE SPRAWOZDANIA: 1. Wykonuje się jedno sprawozdanie na grupę stanowiskową. 2. Wyniki pomiarów zapisuje się w protokole, postępując zgodnie z programem ćwiczenia. 3. Sprawozdanie należy wykonać zgodnie ze wzorem dostarczonym przez prowadzącego lub upublicznionym na stronie internetowej. 4. W sprawozdaniu należy zamieścić: wykaz użytych przyrządów, rzeczywisty schemat układu pomiarowego, wyniki pomiarów wraz z analizą błędów pomiaru, przykłady obliczeń, wykresy, wnioski i uwagi podsumowujące ćwiczenie. 5. Sprawozdanie przekazuje się prowadzącemu zajęcia do oceny w formie papierowej i elektronicznej. ZALICZENIE ĆWICZENIA LABORATORYJNEGO: 1. Zaliczenie ćwiczenia następuje po zaliczeniu przygotowania teoretycznego oraz zatwierdzeniu poprawności wykonanego sprawozdania. 2. Ocena ze sprawdzenia wiedzy z zakresu każdego ćwiczenia jest oceną indywidualną studenta. 3. Ocena za wykonanie sprawozdania jest oceną wspólna dla grupy stanowiskowej. ZALICZENIE LABORATORIUM: 1. Do uzyskania zaliczenia końcowego wymagane jest wykonanie wszystkich ćwiczeń laboratoryjnych oraz pozytywna ocena ze wszystkich sprawozdań. 2. Ocena końcowa wynika z metody opisanej w karcie przedmiotu.
