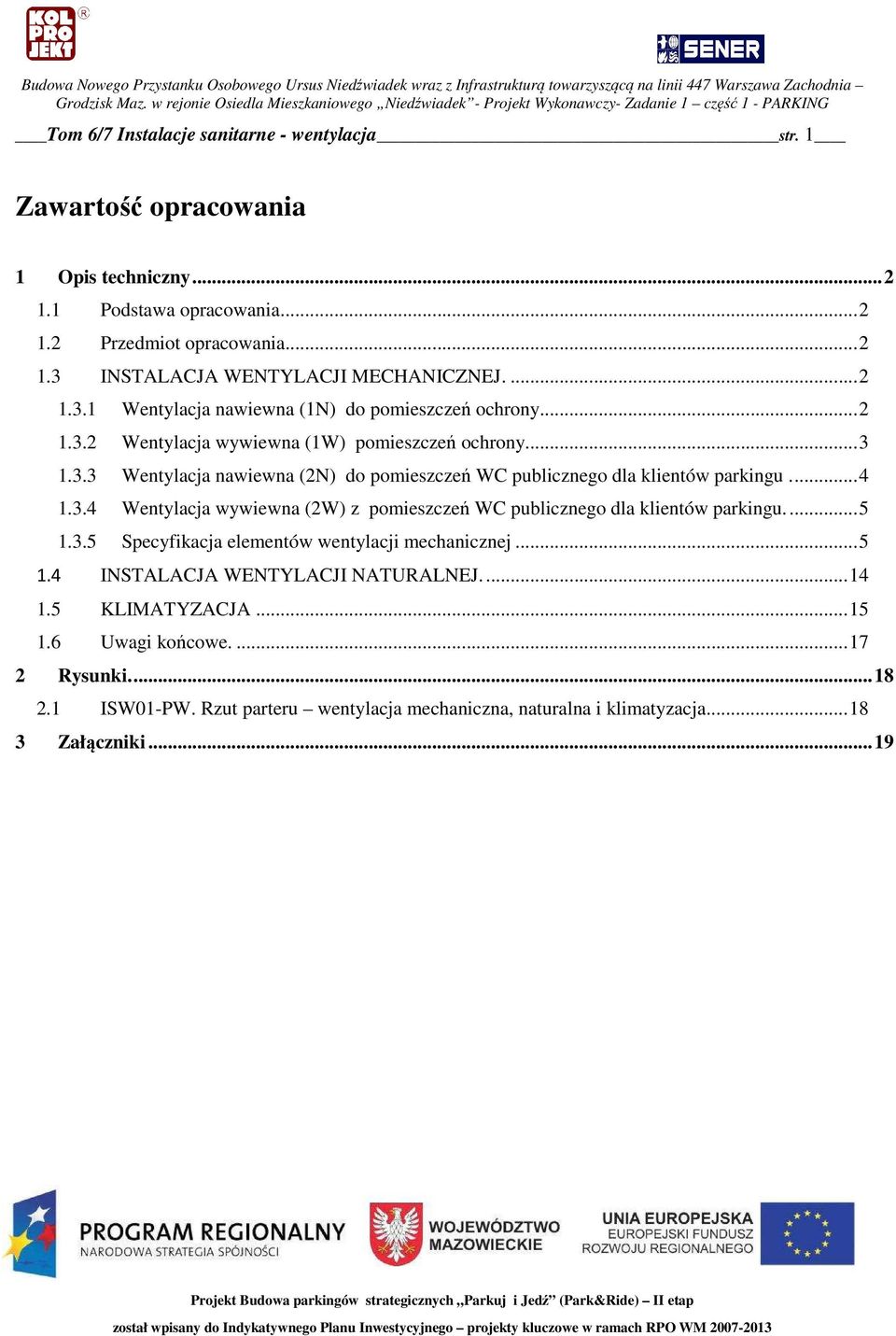

1 Tom 6/7 Instalacje sanitarne - wentylacja str. 1 Zawartość opracowania 1 Opis techniczny Podstawa opracowania Przedmiot opracowania INSTALACJA WENTYLACJI MECHANICZNEJ Wentylacja nawiewna (1N) do pomieszczeń ochrony Wentylacja wywiewna (1W) pomieszczeń ochrony Wentylacja nawiewna (2N) do pomieszczeń WC publicznego dla klientów parkingu Wentylacja wywiewna (2W) z pomieszczeń WC publicznego dla klientów parkingu Specyfikacja elementów wentylacji mechanicznej INSTALACJA WENTYLACJI NATURALNEJ KLIMATYZACJA Uwagi końcowe Rysunki ISW01-PW. Rzut parteru wentylacja mechaniczna, naturalna i klimatyzacja Załączniki...19

2 Tom 6/7 Instalacje sanitarne - wentylacja str. 2 1 OPIS TECHNICZNY 1.1 Podstawa opracowania Umowa nr IO/128/2009 i 01/134/001/001322//09/I/I zawarta pomiędzy Zarząd Transportu Miejskiego Warszawa ul. Senatorska 37 i PKP Polskie Linie Kolejowe S.A Warszawa, ul. Targowa 74 a CBPBBK KOLPROJEKT Sp. z o.o Specyfikacja Istotnych Warunków Zamówienia na wykonanie: ZADANIE NR 1, Dokumentacja projektowa budowy parkingu strategicznego Parkuj i Jedź (PARK&RIDE), Warszawa Ursus Niedźwiadek oraz przejścia podziemnego pod linią kolejową Nr 447 Warszawa Zachodnia Grodzisk Mazowiecki i pod linią Nr 1 Warszawa Centralna Katowice Koncepcja parkingu wykonana przez firmę Sener Sp. Z o.o. z sierpnia 2009r Uzgodnienia międzybranżowe Normy, rozporządzenia i obowiązujące przepisy. 1.2 Przedmiot opracowania Przedmiotem opracowania jest projekt wentylacji mechanicznej, wentylacji naturalnej i klimatyzacji pomieszczenia ochrony. 1.3 INSTALACJA WENTYLACJI MECHANICZNEJ Wentylacja nawiewna (1N) do pomieszczeń ochrony. W pomieszczeniach ochrony projektuje się wentylację mechaniczną. Projektuje się układ wentylacji mechanicznej nawiewno-wywiewnej, dostarczającej świeże i oczyszczone powietrze do następujących pomieszczeń : Pomieszczenie ochrony nr 20 - w ilości 115 m 3 /h tj. 3 w/h Pokój socjalny ochrony nr 19 - w ilości 120 m 3 /h tj. 4 w/h WC dla personelu nr 18 - w ilości 50 m 3 /h Łącznie do w/w pomieszczeń będzie 285 m 3 /h za pomocą kanałowego zestawu nawiewnego. Zewnętrzne powietrze będzie przygotowywane w urządzeniach ch okrągłych, a następnie nawiewane do wentylowanych pomieszczeń. Powietrze nawiewane będzie poprzez czerpnię dachową dn200 z daszkiem oraz siatką przeciw ptakom.. Czerpnia zamontowana będzie na podstawie dachowej systemowej typu B/II dn200 z kanałem doprowadzającym długości L=1,0m. Podstawę dachową zamontować na kominie, będącym przedłużeniem szachty instalacyjnej. Od czerpni dachowej powietrze prowadzone będzie m wełną gr5cm pionem dn200 SPIRO zamontowanym w szachcie instalacyjnej. Obróbka powietrza realizowana będzie w zestawie ch urządzeń zlokalizowanych na korytarzu na parterze przy klatce z windami. Zestaw do obróbki powietrza nawiewanego składa się z: filtra kanałowego z króćcami dn200 (kaseta filtracyjna z wymiennym z filtrem kl.eu3);

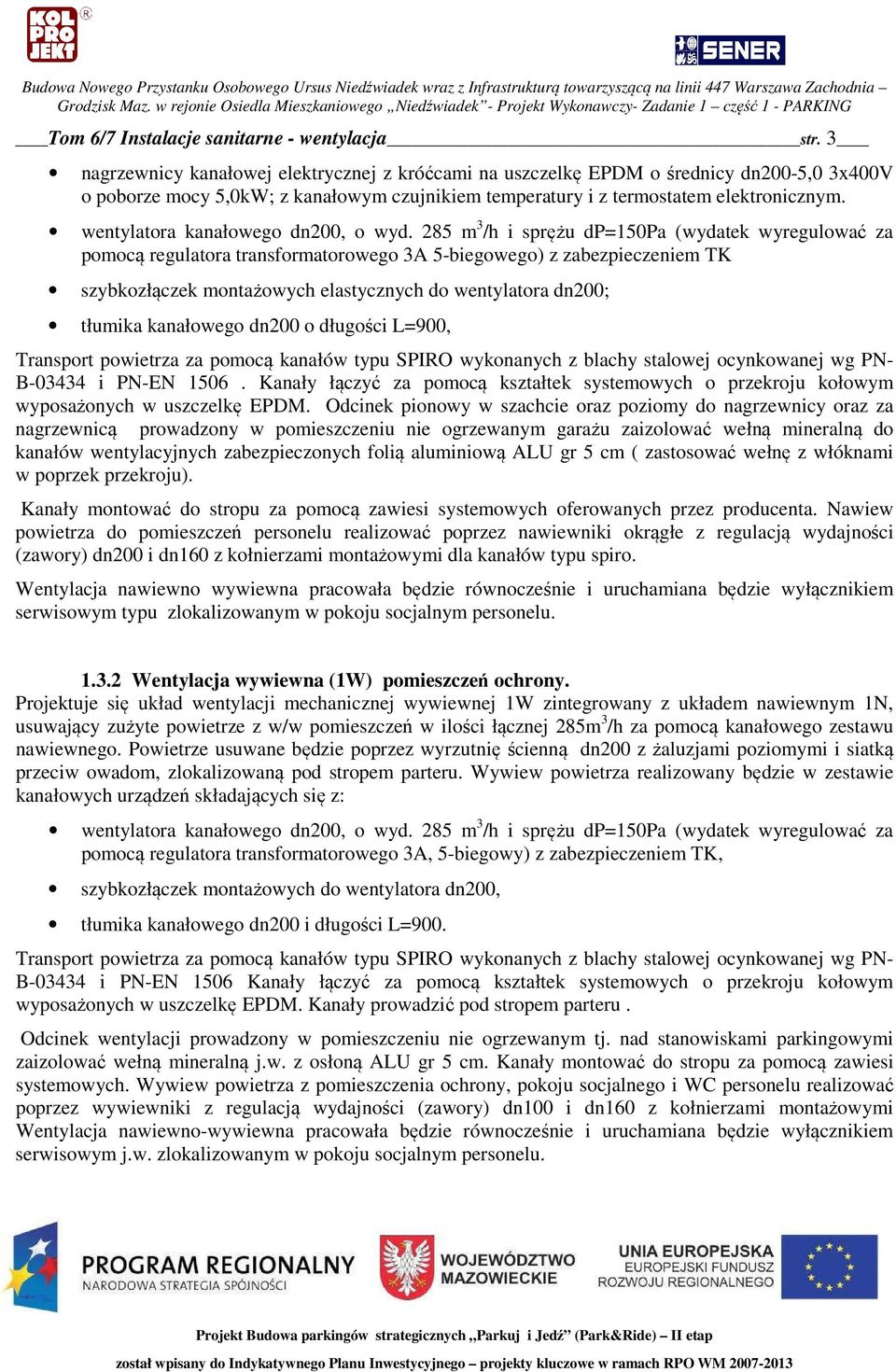

3 Tom 6/7 Instalacje sanitarne - wentylacja str. 3 nagrzewnicy kanałowej elektrycznej z króćcami na uszczelkę EPDM o średnicy dn200-5,0 3x400V o poborze mocy 5,0kW; z m czujnikiem temperatury i z termostatem elektronicznym. wentylatora kanałowego dn200, o wyd. 285 m 3 /h i sprężu dp=150pa (wydatek wyregulować za pomocą regulatora transformatorowego 3A 5-biegowego) z zabezpieczeniem TK szybkozłączek montażowych elastycznych do wentylatora dn200; tłumika kanałowego dn200 o długości L=900, Transport powietrza za pomocą kanałów typu SPIRO wykonanych z blachy stalowej ocynkowanej wg PN- B i PN-EN Kanały łączyć za pomocą kształtek systemowych o przekroju kołowym wyposażonych w uszczelkę EPDM. Odcinek pionowy w szachcie oraz poziomy do nagrzewnicy oraz za nagrzewnicą prowadzony w pomieszczeniu nie ogrzewanym garażu zaizolować wełną mineralną do kanałów wentylacyjnych zabezpieczonych folią aluminiową ALU gr 5 cm ( zastosować wełnę z włóknami w poprzek przekroju). Kanały montować do stropu za pomocą zawiesi systemowych oferowanych przez producenta. Nawiew powietrza do pomieszczeń personelu realizować poprzez nawiewniki okrągłe z regulacją wydajności (zawory) dn200 i dn160 z kołnierzami montażowymi dla kanałów typu spiro. Wentylacja nawiewno wywiewna pracowała będzie równocześnie i uruchamiana będzie wyłącznikiem serwisowym typu zlokalizowanym w pokoju socjalnym personelu Wentylacja wywiewna (1W) pomieszczeń ochrony. Projektuje się układ wentylacji mechanicznej wywiewnej 1W zintegrowany z układem nawiewnym 1N, usuwający zużyte powietrze z w/w pomieszczeń w ilości łącznej 285m 3 /h za pomocą kanałowego zestawu nawiewnego. Powietrze usuwane będzie poprzez wyrzutnię ścienną dn200 z żaluzjami poziomymi i siatką przeciw owadom, zlokalizowaną pod stropem parteru. Wywiew powietrza realizowany będzie w zestawie ch urządzeń składających się z: wentylatora kanałowego dn200, o wyd. 285 m 3 /h i sprężu dp=150pa (wydatek wyregulować za pomocą regulatora transformatorowego 3A, 5-biegowy) z zabezpieczeniem TK, szybkozłączek montażowych do wentylatora dn200, tłumika kanałowego dn200 i długości L=900. Transport powietrza za pomocą kanałów typu SPIRO wykonanych z blachy stalowej ocynkowanej wg PN- B i PN-EN 1506 Kanały łączyć za pomocą kształtek systemowych o przekroju kołowym wyposażonych w uszczelkę EPDM. Kanały prowadzić pod stropem parteru. Odcinek wentylacji prowadzony w pomieszczeniu nie ogrzewanym tj. nad stanowiskami parkingowymi zaizolować wełną mineralną j.w. z osłoną ALU gr 5 cm. Kanały montować do stropu za pomocą zawiesi systemowych. Wywiew powietrza z pomieszczenia ochrony, pokoju socjalnego i WC personelu realizować poprzez wywiewniki z regulacją wydajności (zawory) dn100 i dn160 z kołnierzami montażowymi Wentylacja nawiewno-wywiewna pracowała będzie równocześnie i uruchamiana będzie wyłącznikiem serwisowym j.w. zlokalizowanym w pokoju socjalnym personelu.

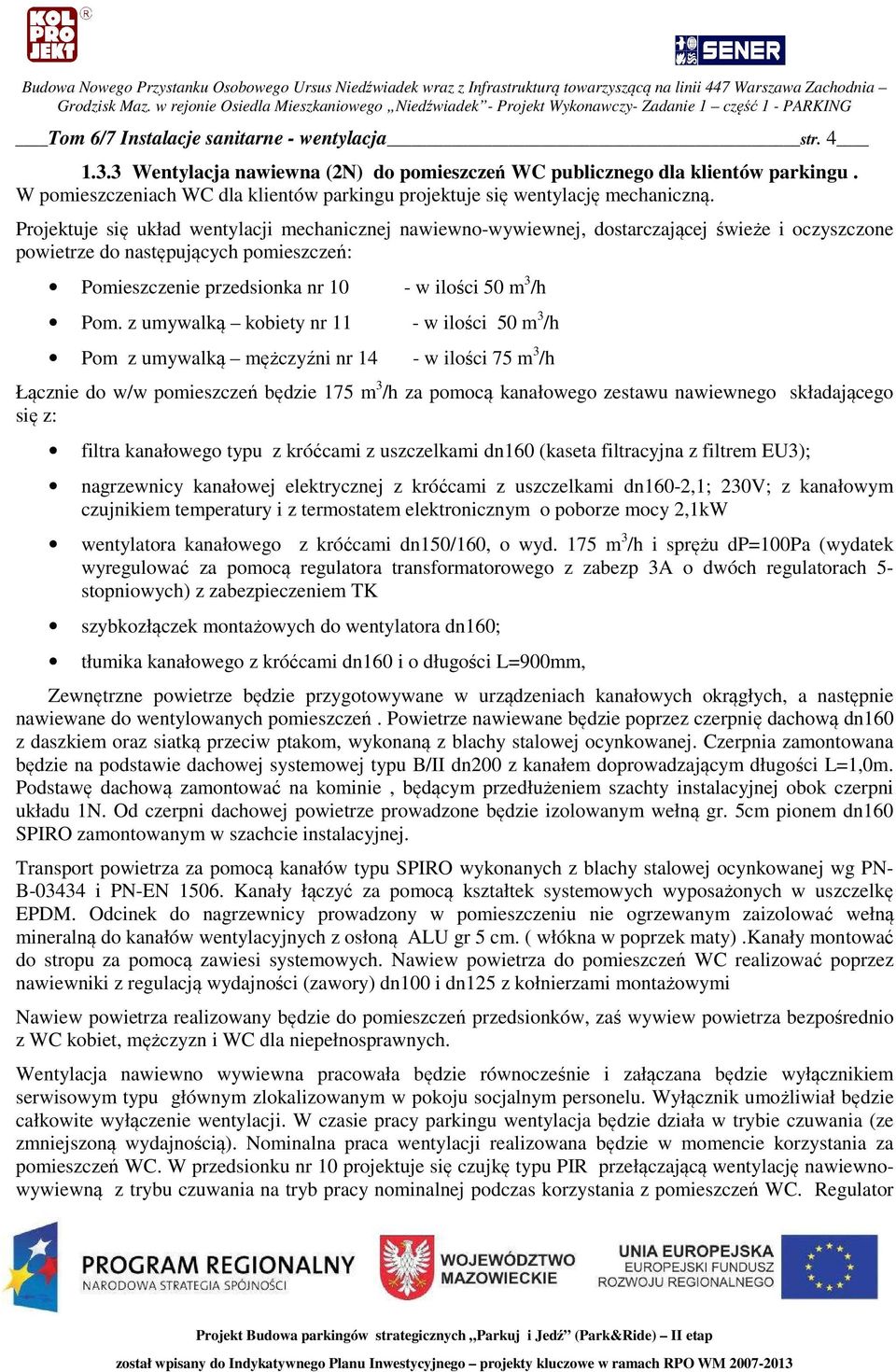

4 Tom 6/7 Instalacje sanitarne - wentylacja str Wentylacja nawiewna (2N) do pomieszczeń WC publicznego dla klientów parkingu. W pomieszczeniach WC dla klientów parkingu projektuje się wentylację mechaniczną. Projektuje się układ wentylacji mechanicznej nawiewno-wywiewnej, dostarczającej świeże i oczyszczone powietrze do następujących pomieszczeń: Pomieszczenie przedsionka nr 10 - w ilości 50 m 3 /h Pom. z umywalką kobiety nr 11 - w ilości 50 m 3 /h Pom z umywalką mężczyźni nr 14 - w ilości 75 m 3 /h Łącznie do w/w pomieszczeń będzie 175 m 3 /h za pomocą kanałowego zestawu nawiewnego składającego się z: filtra kanałowego typu z króćcami z uszczelkami dn160 (kaseta filtracyjna z filtrem EU3); nagrzewnicy kanałowej elektrycznej z króćcami z uszczelkami dn160-2,1; 230V; z m czujnikiem temperatury i z termostatem elektronicznym o poborze mocy 2,1kW wentylatora kanałowego z króćcami dn150/160, o wyd. 175 m 3 /h i sprężu dp=100pa (wydatek wyregulować za pomocą regulatora transformatorowego z zabezp 3A o dwóch regulatorach 5- stopniowych) z zabezpieczeniem TK szybkozłączek montażowych do wentylatora dn160; tłumika kanałowego z króćcami dn160 i o długości L=900mm, Zewnętrzne powietrze będzie przygotowywane w urządzeniach ch okrągłych, a następnie nawiewane do wentylowanych pomieszczeń. Powietrze nawiewane będzie poprzez czerpnię dachową dn160 z daszkiem oraz siatką przeciw ptakom, wykonaną z blachy stalowej ocynkowanej. Czerpnia zamontowana będzie na podstawie dachowej systemowej typu B/II dn200 z kanałem doprowadzającym długości L=1,0m. Podstawę dachową zamontować na kominie, będącym przedłużeniem szachty instalacyjnej obok czerpni układu 1N. Od czerpni dachowej powietrze prowadzone będzie m wełną gr. 5cm pionem dn160 SPIRO zamontowanym w szachcie instalacyjnej. Transport powietrza za pomocą kanałów typu SPIRO wykonanych z blachy stalowej ocynkowanej wg PN- B i PN-EN Kanały łączyć za pomocą kształtek systemowych wyposażonych w uszczelkę EPDM. Odcinek do nagrzewnicy prowadzony w pomieszczeniu nie ogrzewanym zaizolować wełną mineralną do kanałów wentylacyjnych z osłoną ALU gr 5 cm. ( włókna w poprzek maty).kanały montować do stropu za pomocą zawiesi systemowych. Nawiew powietrza do pomieszczeń WC realizować poprzez nawiewniki z regulacją wydajności (zawory) dn100 i dn125 z kołnierzami montażowymi Nawiew powietrza realizowany będzie do pomieszczeń przedsionków, zaś wywiew powietrza bezpośrednio z WC kobiet, mężczyzn i WC dla niepełnosprawnych. Wentylacja nawiewno wywiewna pracowała będzie równocześnie i załączana będzie wyłącznikiem serwisowym typu głównym zlokalizowanym w pokoju socjalnym personelu. Wyłącznik umożliwiał będzie całkowite wyłączenie wentylacji. W czasie pracy parkingu wentylacja będzie działa w trybie czuwania (ze zmniejszoną wydajnością). Nominalna praca wentylacji realizowana będzie w momencie korzystania za pomieszczeń WC. W przedsionku nr 10 projektuje się czujkę typu PIR przełączającą wentylację nawiewnowywiewną z trybu czuwania na tryb pracy nominalnej podczas korzystania z pomieszczeń WC. Regulator

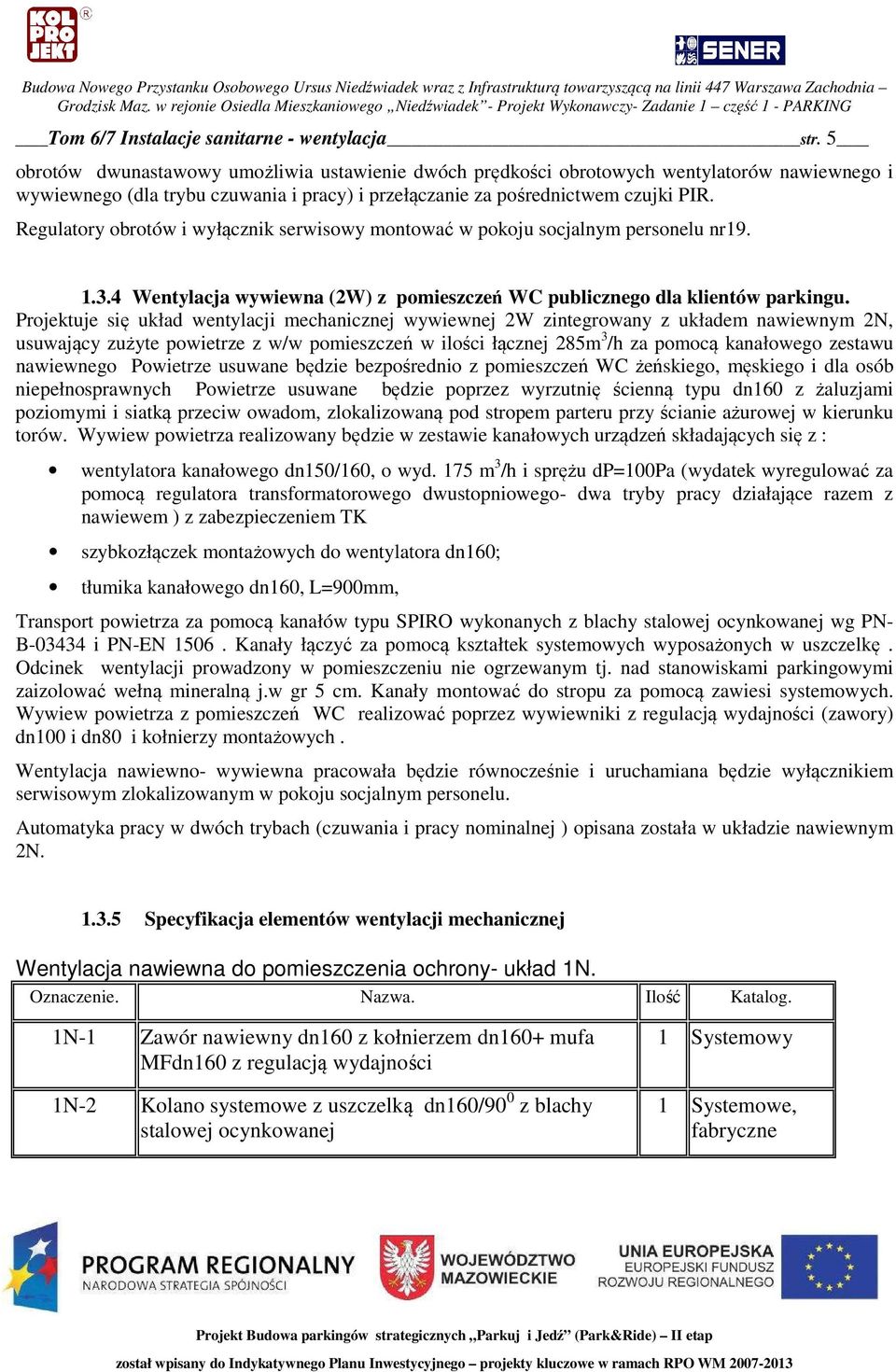

5 Tom 6/7 Instalacje sanitarne - wentylacja str. 5 obrotów dwunastawowy umożliwia ustawienie dwóch prędkości obrotowych wentylatorów nawiewnego i wywiewnego (dla trybu czuwania i pracy) i przełączanie za pośrednictwem czujki PIR. Regulatory obrotów i wyłącznik serwisowy montować w pokoju socjalnym personelu nr Wentylacja wywiewna (2W) z pomieszczeń WC publicznego dla klientów parkingu. Projektuje się układ wentylacji mechanicznej wywiewnej 2W zintegrowany z układem nawiewnym 2N, usuwający zużyte powietrze z w/w pomieszczeń w ilości łącznej 285m 3 /h za pomocą kanałowego zestawu nawiewnego Powietrze usuwane będzie bezpośrednio z pomieszczeń WC żeńskiego, męskiego i dla osób niepełnosprawnych Powietrze usuwane będzie poprzez wyrzutnię ścienną typu dn160 z żaluzjami poziomymi i siatką przeciw owadom, zlokalizowaną pod stropem parteru przy ścianie ażurowej w kierunku torów. Wywiew powietrza realizowany będzie w zestawie ch urządzeń składających się z : wentylatora kanałowego dn150/160, o wyd. 175 m 3 /h i sprężu dp=100pa (wydatek wyregulować za pomocą regulatora transformatorowego dwustopniowego- dwa tryby pracy działające razem z nawiewem ) z zabezpieczeniem TK szybkozłączek montażowych do wentylatora dn160; tłumika kanałowego dn160, L=900mm, Transport powietrza za pomocą kanałów typu SPIRO wykonanych z blachy stalowej ocynkowanej wg PN- B i PN-EN Kanały łączyć za pomocą kształtek systemowych wyposażonych w uszczelkę. Odcinek wentylacji prowadzony w pomieszczeniu nie ogrzewanym tj. nad stanowiskami parkingowymi zaizolować wełną mineralną j.w gr 5 cm. Kanały montować do stropu za pomocą zawiesi systemowych. Wywiew powietrza z pomieszczeń WC realizować poprzez wywiewniki z regulacją wydajności (zawory) dn100 i dn80 i kołnierzy montażowych. Wentylacja nawiewno- wywiewna pracowała będzie równocześnie i uruchamiana będzie wyłącznikiem serwisowym zlokalizowanym w pokoju socjalnym personelu. Automatyka pracy w dwóch trybach (czuwania i pracy nominalnej ) opisana została w układzie nawiewnym 2N Specyfikacja elementów wentylacji mechanicznej Wentylacja nawiewna do pomieszczenia ochrony- układ 1N. Oznaczenie. Nazwa. Ilość Katalog. 1N-1 Zawór nawiewny dn160 z kołnierzem dn160+ mufa MFdn160 z regulacją wydajności 1N-2 Kolano systemowe z uszczelką dn160/90 0 z blachy stalowej ocynkowanej owy owe, fabryczne

6 Tom 6/7 Instalacje sanitarne - wentylacja str. 6 1N-3 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=250mm 1N-4 Redukcja systemowa dn200/dn160 + mufa MF-dn200 z uszczelkami, z blachy stalowej ocynkowanej 1N-5 Trójnik równoprzelotowy z uszczelkami systemowydn200/dn200/dn200, L=281mm, z blachy sal. ocynk. 1N-6 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=550mm 1 systemowy owe, fabryczne 1N-7 Kolano j.w. z uszczelkami dn200/90 0, 1N-8 Zawór nawiewny dn200 z kołnierzem dn200+ mufa MFdn200, z regulacją wydajności 1N-9 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=3000mm (dwa z klapą rewizyjną 200x100) 1N-10 Złączka nyplowa systemowa dn200, z uszczelkami z blachy stalowej ocynkowanej 1N-11 Kanał okrągły stalowy ocynkowany SPIRO SR-200 L=1170mm owy 4 j.w 4 j.w. 1N-12 Kolano j.w dn200/90 0 z uszczelkami EPDM 1N-13 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=1660mm (z klapą rewizyjną dn 200x100) 1N-14 Nagrzewnica kanałowa dn 200-5,0, ( 400V) w komplecie z m czujnikiem temperatury i termostatem elektronicznym o mocy 5,0kW 1N-14/a Klamra montażowa szybkozaciskowa dn200 do montażu wentylatora kanałowego 4 Zestaw 1N-15 Tłumik do kanałów okrągłych dn200, L=900mm 1N-16 Wentylator do kanałów o przekroju kołowym dn200, 230V, 159W, 0,71A

7 Tom 6/7 Instalacje sanitarne - wentylacja str. 7 1N-17 Kaseta filtracyjna dn200 z wymiennym filtrem 1N-17a Filtr workowy typu do kasety j.w. 200 klasy EU3 1N-18 Przepustnica zwrotna do kanałów okrągłych ze stali galwanizowanej z sprężyna dn200, do montażu w pozycji dowolnej. 1 Zestaw 1N-19 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=1580mm (z klapą rewizyjną 200x100) wełną Alu 5 cm 1N-20 Kolano j.w. z uszczelkami dn200/ System wełną Alu 5 cm 1N-21 Klapa ppoż EIS120, CX-4 dn 200 z samowyzwalaczem 1 1N-22 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=3000mm, 1N-23 Złączka nyplowa sytemowa dn200, z uszczelkami EPDM 1N-24 Podstawa dachowa typu B2-200-SSST z kanałem dł L=1m z blachy stalowej ocynkowanej, 1N-25 Czerpnia dachowa dn200 do podstawy B2 z blachy stalowej ocynkowanej z daszkiem przeciwdeszczowym i siatką przeciw ptakom 4 System wełną Alu 5 cm (pion) w szachcie 3 System Zaizolować j.w.

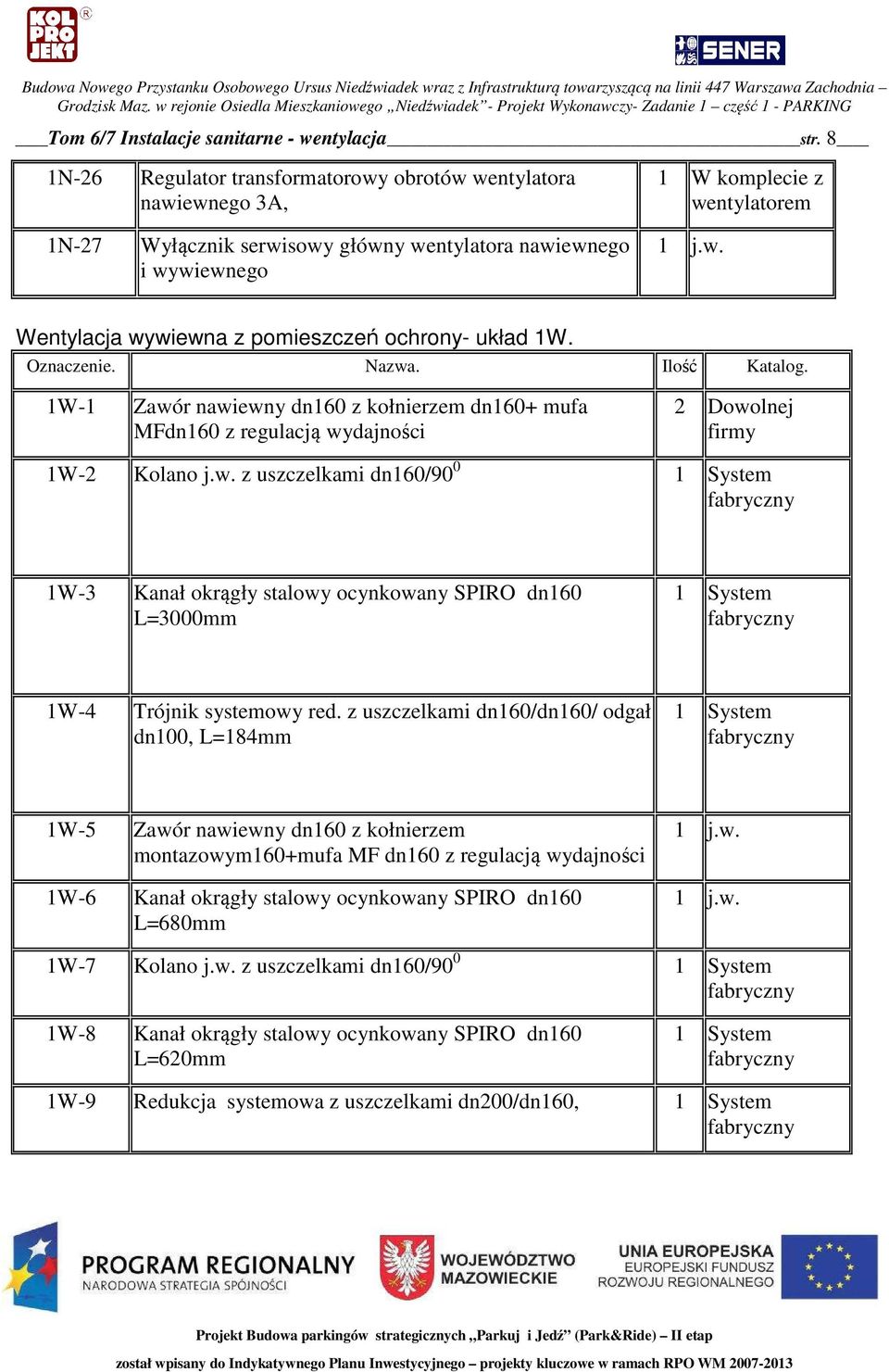

8 Tom 6/7 Instalacje sanitarne - wentylacja str. 8 1N-26 Regulator transformatorowy obrotów wentylatora nawiewnego 3A, 1N-27 Wyłącznik serwisowy główny wentylatora nawiewnego i wywiewnego 1 W komplecie z wentylatorem Wentylacja wywiewna z pomieszczeń ochrony- układ 1W. Oznaczenie. Nazwa. Ilość Katalog. 1W-1 Zawór nawiewny dn160 z kołnierzem dn160+ mufa MFdn160 z regulacją wydajności 2 Dowolnej firmy 1W-2 Kolano j.w. z uszczelkami dn160/90 0 1W-3 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=3000mm 1W-4 Trójnik systemowy red. z uszczelkami dn160/dn160/ odgał dn100, L=184mm 1W-5 Zawór nawiewny dn160 z kołnierzem montazowym160+mufa MF dn160 z regulacją wydajności 1W-6 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=680mm 1W-7 Kolano j.w. z uszczelkami dn160/90 0 1W-8 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=620mm 1W-9 Redukcja systemowa z uszczelkami dn200/dn160,

9 Tom 6/7 Instalacje sanitarne - wentylacja str. 9 1W-10 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=200mm 1W-11 Trójnik j.w red. z uszczelkami dn200/dn200/odgałęzienie dn160, L=281mm; 1W-12 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=1330mm(z klapą rewizyjną 200x100) 1W-13 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=520mm 1W-14 Kolano systemowe z uszczelkami dn200/90 0 z blachy stalowej ocynkowanej 1W-15 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=160mm; 1W-16 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=500mm (z klapą rewizyjną IPLR 200x100) 6 wełną Alu 5 cm 1 wełną Alu 5 cm 1 wełną Alu 5 cm 1W-17 Tłumik do kanałów okrągłych dn200, L=900mm 1W-18 Wentylator do kanałów o przekroju kołowym dn200, V=175m 3 /h, 230V, 159W, z zabezpieczeniem termicznym TK 1W-18a Klamra montażowa szybkozaciskowa dn200 2 Zestaw 1W-19 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=1870mm (z klapą rewizyjną 200x100) 1 wełną Alu 5 cm 1W-20 Złączka nyplowa j.w. lecz dn200, z uszczelkami EPDM 1W-21 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=3000mm wełną Alu 5 cm

10 Tom 6/7 Instalacje sanitarne - wentylacja str. 10 1W-22 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=530mm (z klapą rewizyjną 200x100) 1W-23 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=530mm (z klapą rewizyjną 200x100) 1W-24 Kratka wylotowa typu dn200 z żaluzjami poziomymi i siatką przeciw owadom 1W-25 Regulator transformatorowy obrotów wentylatora nawiewnego 3A wełną Ventilam Alu 5 cm wełną Ventilam Alu 5 cm Wentylacja nawiewna do pomieszczeń WC- układ 2N. Oznaczenie. Nazwa. Ilość Katalog. 2N-1 Zawór nawiewny dn125 z kołnierzem dn125 + mufa MF- 125, z regulacją wydajności 1 Dowolnej firmy 2N-2 Kolano systemowe z uszczelkami dn125/90 0 2N-3 Kanał okrągły stalowy ocynkowany SPIRO dn125 L=1900mm, 2N-4 Zawór nawiewny dn100 z kołnierzem dn100 + mufa MF- 100, z regulacją wydajności 2N-5 Trójnik red. systemowy z uszczelkami dn125/dn125/dn100 odgałęzienie, L=281mm; 2N-6 Kanał okrągły stalowy ocynkowany SPIRO dn125 L=1620mm 2N-7 Redukcja systemowa z uszczelkamidn160/dn125 + mufa MFdn160 2N-8 Trójnik red. systemowy z uszczelkami dn160/dn160/dn100, L=229mm; 2 System

11 Tom 6/7 Instalacje sanitarne - wentylacja str. 11 2N-9 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=830mm (dwa z klapą rewizyjną 200x100) 2N-10 Kolano systemowe z uszczelkami dn160/ System wełną gr 5 cm j.w. 2N-11 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=490mm 2N-11a Kanał okrągły stalowy ocynkowany SPIRO dn160 L=400mm 2N-12 Nagrzewnica kanałowa dn160-2,1 ( 230V) w komplecie z m czujnikiem temperatury i termostatem elektronicznym wełną gr 5 cm j.w. wełną gr 5 cm j.w. 2N-13 Tłumik do kanałów okrągłych dn160 o długości L=900 2N-13a Klamra montażowa szybkozaciskowa dn160 4 Zestaw 2N-14 Wentylator do kanałów o przekroju kołowym dn150/160, 230V, 59W, o wydatku V=175m 3 /h i dp=100pa 2N-15 Kaseta filtracyjna dn160 z filtrem wymiennym EU3 2N-16 Przepustnica zwrotna do kanałów okrągłych ze stali galwanizowanej z uszczelkami i sprężyną dn160 montaż w dowolnej pozycji 2N-17 Kanał okrągły stalowy ocynkowany SPIRO dn200 L=2000mm, 2N-18 Kolano systemowe z uszczelkami dn160/90 0 wełną Alu 5 cm 2 System wełną Alu 5 cm

12 Tom 6/7 Instalacje sanitarne - wentylacja str. 12 2N-19 Klapa ppoż EIS 120 typu CX-4 dn 160; 1 2N-20 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=3000mm, 4 System wełną Alu 5 cm (pion) w szachcie 2N-21 Złączka nyplowa systemowa z uszczelkami dn160 3 System 2N-22 Podstawa dachowa systemowa typu B2-160-SSST, z kanałem o długości L=1,0m 2N-23 Czerpnia dachowa dn 160 do podstawy B2 z blachy stalowej ocynkowanej z daszkiem przeciwdeszczowym i siatką przeciw ptakom 2N-24 Regulator transformatorowy obrotów wentylatora nawiewnego z możliwością ustawienia dwóch prędkości pracy 2 x 5-stopni 2N-25 Wyłącznik serwisowy główny wentylatora nawiewnego i wywiewnego, zaizolować j.w. Wentylacja wywiewna z pomieszczeń WC dla klientów- układ 2W Oznaczenie. Nazwa. Ilość Katalog. 2W-1 Zawór nawiewny dn100 z kołnierzem dn100+ mufa MFdn100 3 Dowolnej firmy 2W-2 Kolano systemowe z uszczelkami dn100/90 0 2W-3 Kanał okrągły stalowy ocynkowany SPIRO dn100 L=1800mm; 2W-4 Redukcja systemowa z uszczelkami dn125/dn100

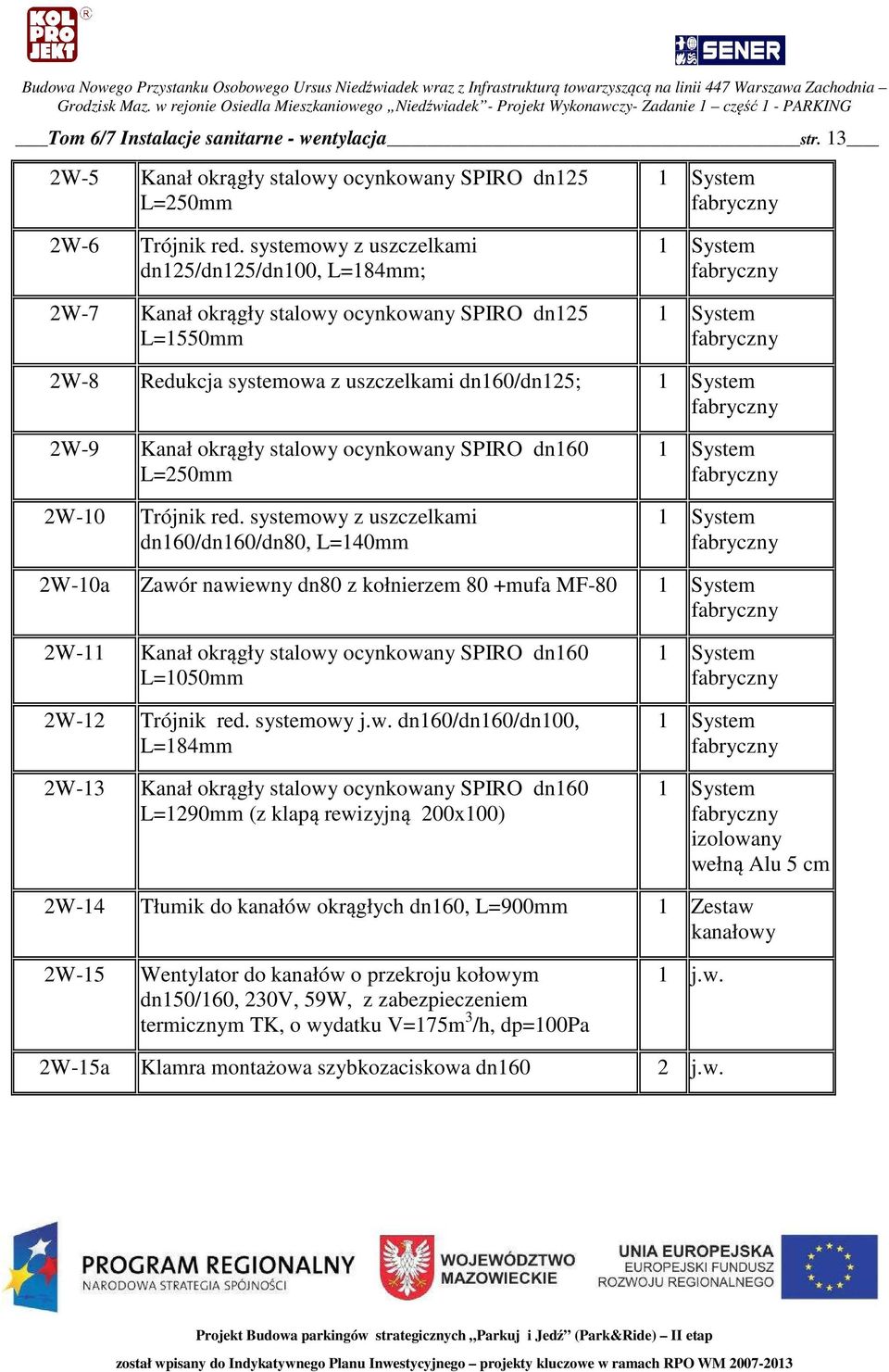

13 Tom 6/7 Instalacje sanitarne - wentylacja str. 13 2W-5 Kanał okrągły stalowy ocynkowany SPIRO dn125 L=250mm 2W-6 Trójnik red. systemowy z uszczelkami dn125/dn125/dn100, L=184mm; 2W-7 Kanał okrągły stalowy ocynkowany SPIRO dn125 L=1550mm 2W-8 Redukcja systemowa z uszczelkami dn160/dn125; 2W-9 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=250mm 2W-10 Trójnik red. systemowy z uszczelkami dn160/dn160/dn80, L=140mm 2W-10a Zawór nawiewny dn80 z kołnierzem 80 +mufa MF-80 2W-11 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=1050mm 2W-12 Trójnik red. systemowy j.w. dn160/dn160/dn100, L=184mm 2W-13 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=1290mm (z klapą rewizyjną 200x100) wełną Alu 5 cm 2W-14 Tłumik do kanałów okrągłych dn160, L=900mm 2W-15 Wentylator do kanałów o przekroju kołowym dn150/160, 230V, 59W, z zabezpieczeniem termicznym TK, o wydatku V=175m 3 /h, dp=100pa 2W-15a Klamra montażowa szybkozaciskowa dn160 2 j.w.

14 Tom 6/7 Instalacje sanitarne - wentylacja str. 14 2W-16 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=3000mm 3 System wełną Ventilam Alu 5 cm 2W-17 Złączka nyplowa systemowa z uszczelkami dn200 3 System 2W-18 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=1900mm (z klapą rewizyjną 200x100) wełną Ventilam Alu 5 cm 2W-19 Kolano j,w, lecz dn160/90 0 izolacja j.w. 2W-20 Kanał okrągły stalowy ocynkowany SPIRO dn160 L=1900mm (z klapą rewizyjną 200x100) 2W-21 Kratka wylotowa typu dn160 z żaluzjami poziomymi i siatką przeciw owadom 2W-22 Regulator transformatorowy obrotów wentylatora nawiewnego 2x 5-stopniowy, z możliwością ustawienia dwóch trybów pracy. wełną Ventilam Alu 5 cm 1.4 INSTALACJA WENTYLACJI NATURALNEJ. Projektuje się wentylację naturalną dostarczającą świeże powietrze do pomieszczeń technicznych nr 04, 03 i 04. Nawiew powietrza realizowany będzie poprzez czerpnie nawiewne ścienne dn 100 z żaluzjami poziomymi lokalizowane w ścianie zewnętrznej pomieszczenia 02 i 03 na wys. +2,3 nad posadzką. W ścianie zamontować kanał doprowadzający dn100 z blachy stalowej ocynkowanej typu SPIRO wg PN-B i PN-EN W ścianie wewnętrznej od strony pomieszczenia zamontować przeciwpożarowy zawór odcinający (EIS60) typu BX-1H dn 100 z wyzwalaczem topikowym. Nawiew powietrza do pomieszczenia nr 04 zrealizować poprzez czerpnię j.w. dn 100 zlokalizowaną w ścianie zewnętrznej korytarzyka, a następnie kanałem SPIRO dn 100 m wełną j.w. gr 3cm. Wewnątrz pomieszczenia zamontować zawór ppoż BX-1H j.w. Wywiew naturalny z w/w pomieszczeń zrealizować poprzez analogiczne elementy wentylacyjne jak. w

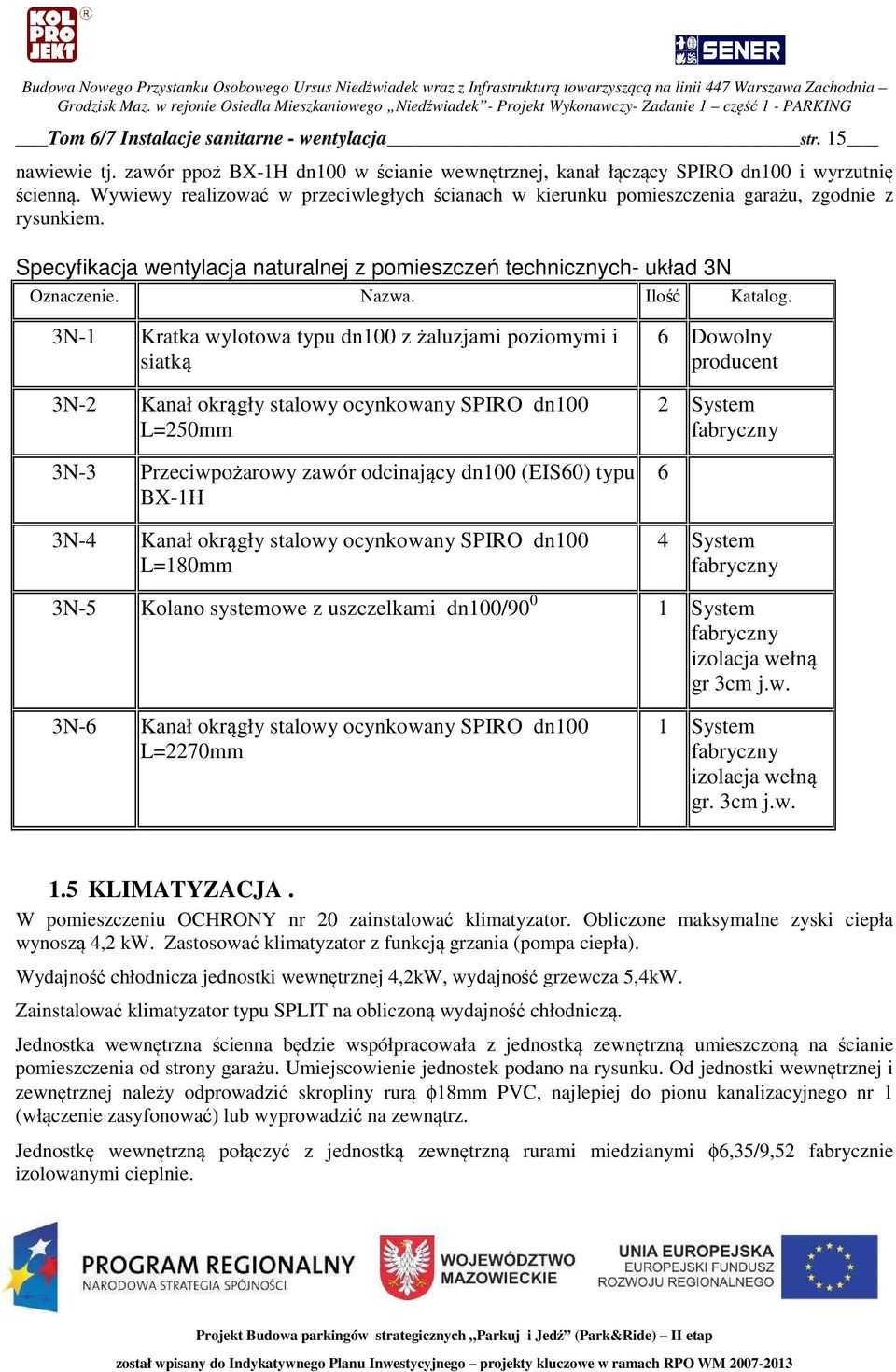

15 Tom 6/7 Instalacje sanitarne - wentylacja str. 15 nawiewie tj. zawór ppoż BX-1H dn100 w ścianie wewnętrznej, kanał łączący SPIRO dn100 i wyrzutnię ścienną. Wywiewy realizować w przeciwległych ścianach w kierunku pomieszczenia garażu, zgodnie z rysunkiem. Specyfikacja wentylacja naturalnej z pomieszczeń technicznych- układ 3N Oznaczenie. Nazwa. Ilość Katalog. 3N-1 Kratka wylotowa typu dn100 z żaluzjami poziomymi i siatką 3N-2 Kanał okrągły stalowy ocynkowany SPIRO dn100 L=250mm 3N-3 Przeciwpożarowy zawór odcinający dn100 (EIS60) typu BX-1H 3N-4 Kanał okrągły stalowy ocynkowany SPIRO dn100 L=180mm 6 Dowolny producent 2 System 6 4 System 3N-5 Kolano systemowe z uszczelkami dn100/90 0 izolacja wełną gr 3cm j.w. 3N-6 Kanał okrągły stalowy ocynkowany SPIRO dn100 L=2270mm izolacja wełną gr. 3cm j.w. 1.5 KLIMATYZACJA. W pomieszczeniu OCHRONY nr 20 zainstalować klimatyzator. Obliczone maksymalne zyski ciepła wynoszą 4,2 kw. Zastosować klimatyzator z funkcją grzania (pompa ciepła). Wydajność chłodnicza jednostki wewnętrznej 4,2kW, wydajność grzewcza 5,4kW. Zainstalować klimatyzator typu SPLIT na obliczoną wydajność chłodniczą. Jednostka wewnętrzna ścienna będzie współpracowała z jednostką zewnętrzną umieszczoną na ścianie pomieszczenia od strony garażu. Umiejscowienie jednostek podano na rysunku. Od jednostki wewnętrznej i zewnętrznej należy odprowadzić skropliny rurą φ18mm PVC, najlepiej do pionu kanalizacyjnego nr 1 (włączenie zasyfonować) lub wyprowadzić na zewnątrz. Jednostkę wewnętrzną połączyć z jednostką zewnętrzną rurami miedzianymi φ6,35/9,52 fabrycznie mi cieplnie.

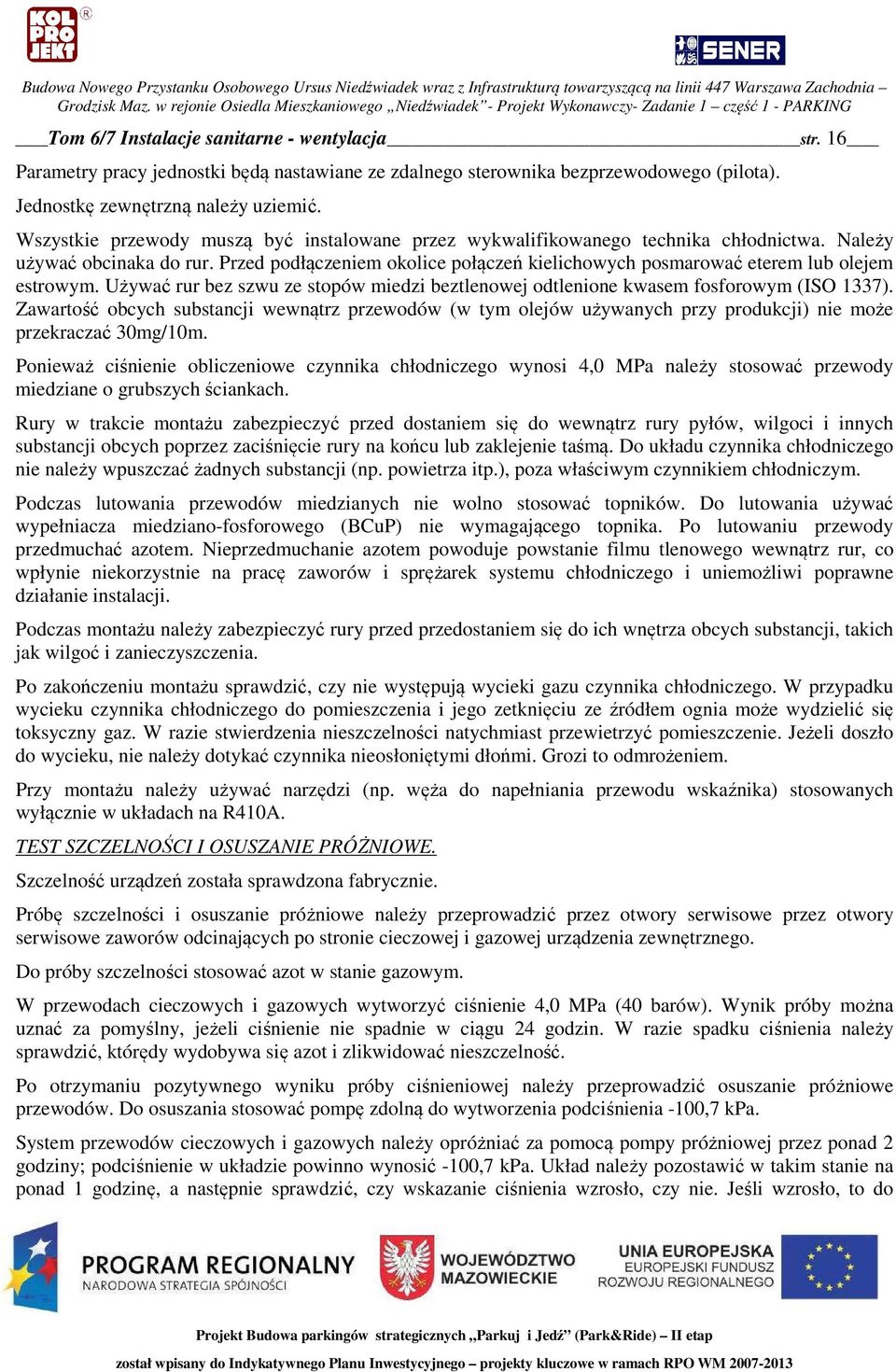

16 Tom 6/7 Instalacje sanitarne - wentylacja str. 16 Parametry pracy jednostki będą nastawiane ze zdalnego sterownika bezprzewodowego (pilota). Jednostkę zewnętrzną należy uziemić. Wszystkie przewody muszą być instalowane przez wykwalifikowanego technika chłodnictwa. Należy używać obcinaka do rur. Przed podłączeniem okolice połączeń kielichowych posmarować eterem lub olejem estrowym. Używać rur bez szwu ze stopów miedzi beztlenowej odtlenione kwasem fosforowym (ISO 1337). Zawartość obcych substancji wewnątrz przewodów (w tym olejów używanych przy produkcji) nie może przekraczać 30mg/10m. Ponieważ ciśnienie obliczeniowe czynnika chłodniczego wynosi 4,0 MPa należy stosować przewody miedziane o grubszych ściankach. Rury w trakcie montażu zabezpieczyć przed dostaniem się do wewnątrz rury pyłów, wilgoci i innych substancji obcych poprzez zaciśnięcie rury na końcu lub zaklejenie taśmą. Do układu czynnika chłodniczego nie należy wpuszczać żadnych substancji (np. powietrza itp.), poza właściwym czynnikiem chłodniczym. Podczas lutowania przewodów miedzianych nie wolno stosować topników. Do lutowania używać wypełniacza miedziano-fosforowego (BCuP) nie wymagającego topnika. Po lutowaniu przewody przedmuchać azotem. Nieprzedmuchanie azotem powoduje powstanie filmu tlenowego wewnątrz rur, co wpłynie niekorzystnie na pracę zaworów i sprężarek systemu chłodniczego i uniemożliwi poprawne działanie instalacji. Podczas montażu należy zabezpieczyć rury przed przedostaniem się do ich wnętrza obcych substancji, takich jak wilgoć i zanieczyszczenia. Po zakończeniu montażu sprawdzić, czy nie występują wycieki gazu czynnika chłodniczego. W przypadku wycieku czynnika chłodniczego do pomieszczenia i jego zetknięciu ze źródłem ognia może wydzielić się toksyczny gaz. W razie stwierdzenia nieszczelności natychmiast przewietrzyć pomieszczenie. Jeżeli doszło do wycieku, nie należy dotykać czynnika nieosłoniętymi dłońmi. Grozi to odmrożeniem. Przy montażu należy używać narzędzi (np. węża do napełniania przewodu wskaźnika) stosowanych wyłącznie w układach na R410A. TEST SZCZELNOŚCI I OSUSZANIE PRÓŻNIOWE. Szczelność urządzeń została sprawdzona fabrycznie. Próbę szczelności i osuszanie próżniowe należy przeprowadzić przez otwory serwisowe przez otwory serwisowe zaworów odcinających po stronie cieczowej i gazowej urządzenia zewnętrznego. Do próby szczelności stosować azot w stanie gazowym. W przewodach cieczowych i gazowych wytworzyć ciśnienie 4,0 MPa (40 barów). Wynik próby można uznać za pomyślny, jeżeli ciśnienie nie spadnie w ciągu 24 godzin. W razie spadku ciśnienia należy sprawdzić, którędy wydobywa się azot i zlikwidować nieszczelność. Po otrzymaniu pozytywnego wyniku próby ciśnieniowej należy przeprowadzić osuszanie próżniowe przewodów. Do osuszania stosować pompę zdolną do wytworzenia podciśnienia -100,7 kpa. System przewodów cieczowych i gazowych należy opróżniać za pomocą pompy próżniowej przez ponad 2 godziny; podciśnienie w układzie powinno wynosić -100,7 kpa. Układ należy pozostawić w takim stanie na ponad 1 godzinę, a następnie sprawdzić, czy wskazanie ciśnienia wzrosło, czy nie. Jeśli wzrosło, to do

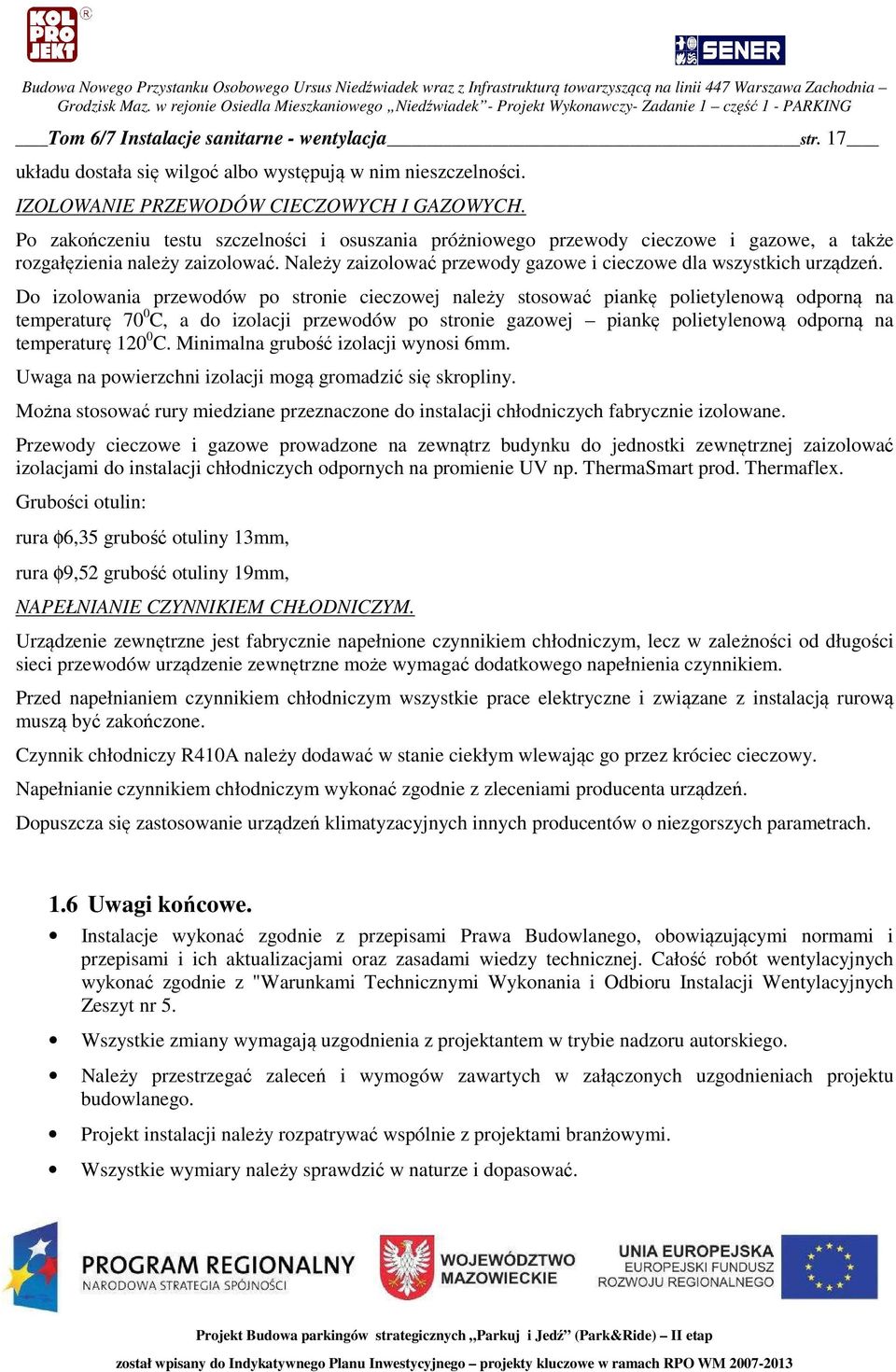

17 Tom 6/7 Instalacje sanitarne - wentylacja str. 17 układu dostała się wilgoć albo występują w nim nieszczelności. IZOLOWANIE PRZEWODÓW CIECZOWYCH I GAZOWYCH. Po zakończeniu testu szczelności i osuszania próżniowego przewody cieczowe i gazowe, a także rozgałęzienia należy zaizolować. Należy zaizolować przewody gazowe i cieczowe dla wszystkich urządzeń. Do izolowania przewodów po stronie cieczowej należy stosować piankę polietylenową odporną na temperaturę 70 0 C, a do izolacji przewodów po stronie gazowej piankę polietylenową odporną na temperaturę C. Minimalna grubość izolacji wynosi 6mm. Uwaga na powierzchni izolacji mogą gromadzić się skropliny. Można stosować rury miedziane przeznaczone do instalacji chłodniczych fabrycznie izolowane. Przewody cieczowe i gazowe prowadzone na zewnątrz budynku do jednostki zewnętrznej zaizolować izolacjami do instalacji chłodniczych odpornych na promienie UV np. ThermaSmart prod. Thermaflex. Grubości otulin: rura φ6,35 grubość otuliny 13mm, rura φ9,52 grubość otuliny 19mm, NAPEŁNIANIE CZYNNIKIEM CHŁODNICZYM. Urządzenie zewnętrzne jest fabrycznie napełnione czynnikiem chłodniczym, lecz w zależności od długości sieci przewodów urządzenie zewnętrzne może wymagać dodatkowego napełnienia czynnikiem. Przed napełnianiem czynnikiem chłodniczym wszystkie prace elektryczne i związane z instalacją rurową muszą być zakończone. Czynnik chłodniczy R410A należy dodawać w stanie ciekłym wlewając go przez króciec cieczowy. Napełnianie czynnikiem chłodniczym wykonać zgodnie z zleceniami producenta urządzeń. Dopuszcza się zastosowanie urządzeń klimatyzacyjnych innych producentów o niezgorszych parametrach. 1.6 Uwagi końcowe. Instalacje wykonać zgodnie z przepisami Prawa Budowlanego, obowiązującymi normami i przepisami i ich aktualizacjami oraz zasadami wiedzy technicznej. Całość robót wentylacyjnych wykonać zgodnie z "Warunkami Technicznymi Wykonania i Odbioru Instalacji Wentylacyjnych Zeszyt nr 5. Wszystkie zmiany wymagają uzgodnienia z projektantem w trybie nadzoru autorskiego. Należy przestrzegać zaleceń i wymogów zawartych w załączonych uzgodnieniach projektu budowlanego. Projekt instalacji należy rozpatrywać wspólnie z projektami branżowymi. Wszystkie wymiary należy sprawdzić w naturze i dopasować.

18 Tom 6/7 Instalacje sanitarne - wentylacja str RYSUNKI. 2.1 ISW01-PW. Rzut parteru wentylacja mechaniczna, naturalna i klimatyzacja.

19 Tom 6/7 Instalacje sanitarne - wentylacja str ZAŁĄCZNIKI 3.1. Uprawnienia i przynależność do izby inżynierów projektantów Uprawnienia i przynależność do izby inżynierów sprawdzającego Oświadczenia projektantów i sprawdzającego.
