1 SRANDARD WYPOSAŻENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO Zawód: blacharz izolacji przemysłowych Symbol cyfrowy: 721[05] Do realizacji treści kształcenia, ujętych w blokach programowych, odpowiednie są następujące pomieszczenia dydaktyczne: I. Pracownia rysunku i dokumentacji technicznej, II. Pracownia technologii, III. Pracownia komputerowa, IV. Warsztaty szkolne. Na powyższe pracownie należy przeznaczyć pomieszczenia o odpowiedniej kubaturze w stosunku do ilości stanowisk dydaktycznych i egzaminacyjnych, pozwalające na pełną realizację treści kształcenia. Pomieszczenia te powinny spełniać wymagania ekologiczne, sanitarnohigieniczne, ekologiczne, ergonomiczne oraz wymagania bezpieczeństwa i higieny pracy. I. Pracownia rysunku i dokumentacji technicznej 1. Wyposażenie ogólnodydaktyczne pracowni: Opis dotyczy pracowni I-III biurko i krzesło nauczyciela jednocześnie spełniające role stanowiska dla egzaminatora, stoliki uczniowskie wraz z krzesłami, tablica szkolna, ekran do wyświetlania materiałów, dojście do Internetu, sprzęt audio video, rzutnik foliogramów, tablice poglądowo - instruktażowe, gabloty, szafy, stojaki na plansze, regały. 2. Opis infrastruktury pracowni Opis dotyczy pracowni I-III a. wielkość i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajduje się pracownia: obiekt budowlany przeznaczony do zajęć dydaktycznych zgodny z przepisami Prawa Budowlanego (Dziennik Ustaw nr 15 z 1999 r. poz. 140), znajdujący się w pobliżu warsztatów szkolnych lub w szkole, wyposażony w zaplecze socjalne (WC, umywalnię, szatnię), wielkość sali pozwalająca na zorganizowanie od 1 stanowisk wzwyż; b. minimalna powierzchnia niezbędna dla pojedynczego stanowiska: ok. 2 m 2 na ucznia; c. wyposażenie pracowni w niezbędne media z określeniem ich parametrów: instalacje elektryczne zgodne z PN- IEC 60364, napięcie w instalacji 230V AC, oświetlenie dzienne i sztuczne - natężenie oświetlenia 500 luksów, 1

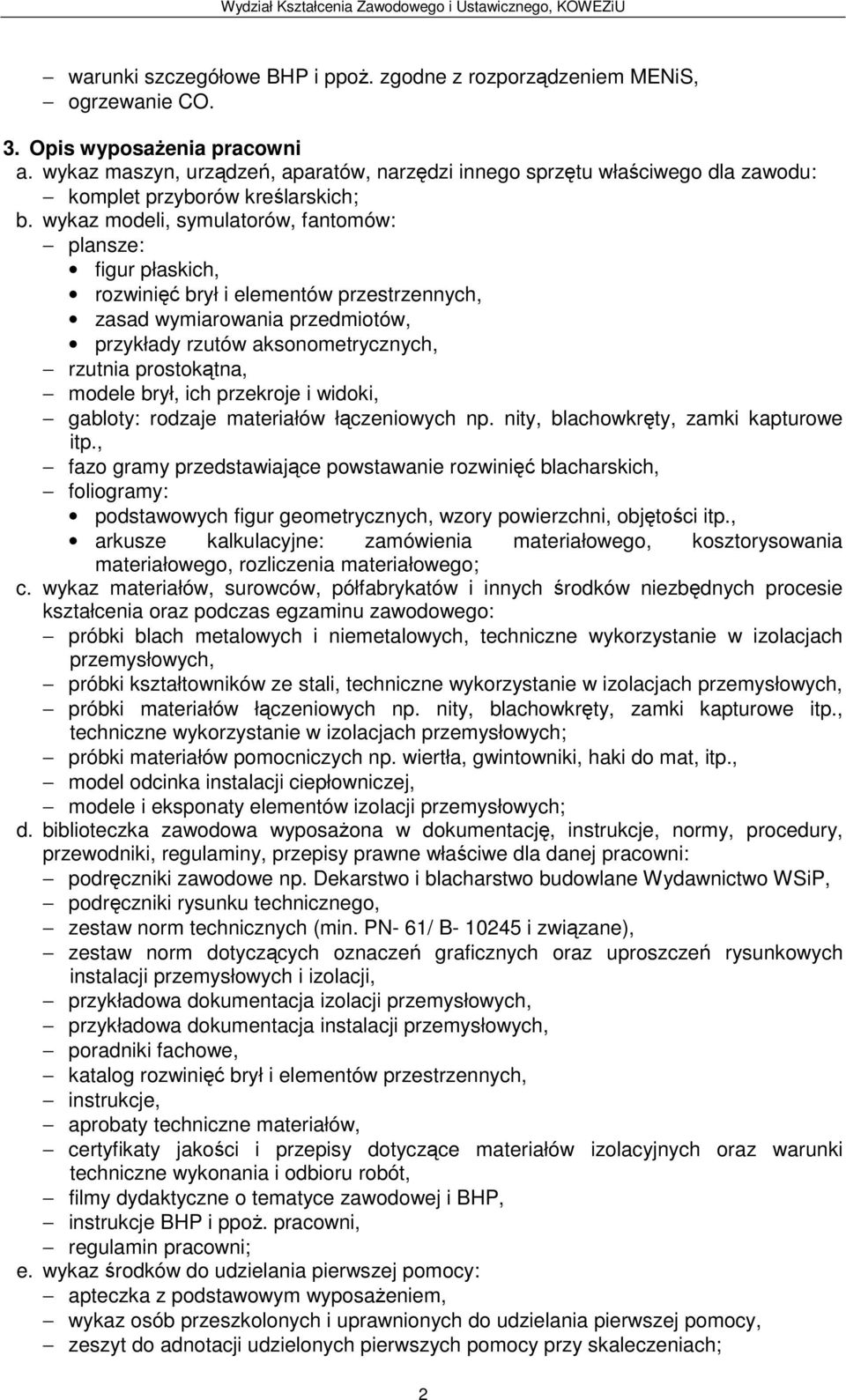

2 warunki szczegółowe BHP i ppoż. zgodne z rozporządzeniem MENiS, ogrzewanie CO. 3. Opis wyposażenia pracowni a. wykaz maszyn, urządzeń, aparatów, narzędzi innego sprzętu właściwego dla zawodu: komplet przyborów kreślarskich; b. wykaz modeli, symulatorów, fantomów: plansze: figur płaskich, rozwinięć brył i elementów przestrzennych, zasad wymiarowania przedmiotów, przykłady rzutów aksonometrycznych, rzutnia prostokątna, modele brył, ich przekroje i widoki, gabloty: rodzaje materiałów łączeniowych np. nity, blachowkręty, zamki kapturowe itp., fazo gramy przedstawiające powstawanie rozwinięć blacharskich, foliogramy: podstawowych figur geometrycznych, wzory powierzchni, objętości itp., arkusze kalkulacyjne: zamówienia materiałowego, kosztorysowania materiałowego, rozliczenia materiałowego; c. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych procesie kształcenia oraz podczas egzaminu zawodowego: próbki blach metalowych i niemetalowych, techniczne wykorzystanie w izolacjach przemysłowych, próbki kształtowników ze stali, techniczne wykorzystanie w izolacjach przemysłowych, próbki materiałów łączeniowych np. nity, blachowkręty, zamki kapturowe itp., techniczne wykorzystanie w izolacjach przemysłowych; próbki materiałów pomocniczych np. wiertła, gwintowniki, haki do mat, itp., model odcinka instalacji ciepłowniczej, modele i eksponaty elementów izolacji przemysłowych; d. biblioteczka zawodowa wyposażona w dokumentację, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla danej pracowni: podręczniki zawodowe np. Dekarstwo i blacharstwo budowlane Wydawnictwo WSiP, podręczniki rysunku technicznego, zestaw norm technicznych (min. PN- 61/ B i związane), zestaw norm dotyczących oznaczeń graficznych oraz uproszczeń rysunkowych instalacji przemysłowych i izolacji, przykładowa dokumentacja izolacji przemysłowych, przykładowa dokumentacja instalacji przemysłowych, poradniki fachowe, katalog rozwinięć brył i elementów przestrzennych, instrukcje, aprobaty techniczne materiałów, certyfikaty jakości i przepisy dotyczące materiałów izolacyjnych oraz warunki techniczne wykonania i odbioru robót, filmy dydaktyczne o tematyce zawodowej i BHP, instrukcje BHP i ppoż. pracowni, regulamin pracowni; e. wykaz środków do udzielania pierwszej pomocy: apteczka z podstawowym wyposażeniem, wykaz osób przeszkolonych i uprawnionych do udzielania pierwszej pomocy, 2

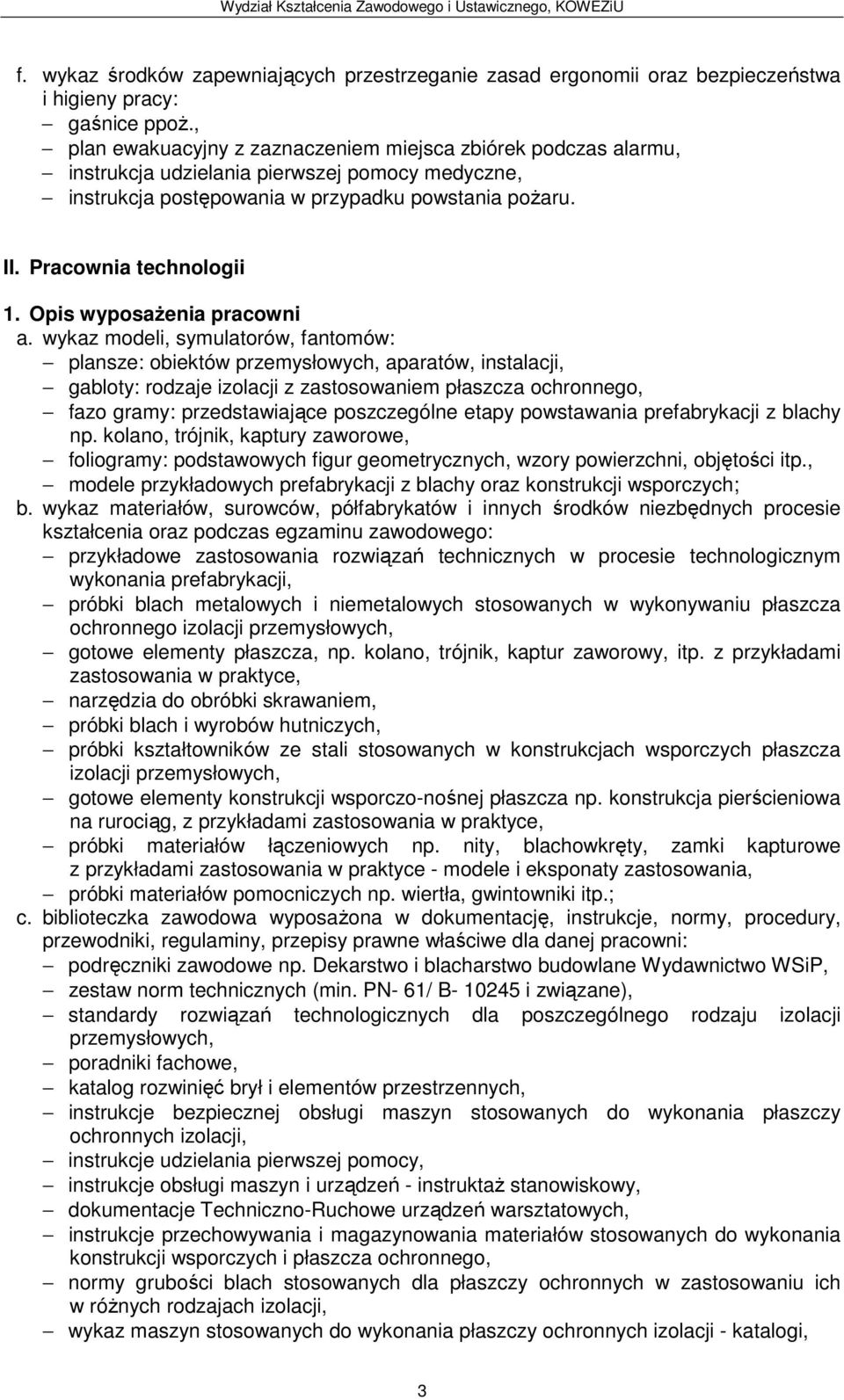

3 f. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa gaśnice ppoż., instrukcja udzielania pierwszej pomocy medyczne, instrukcja postępowania w przypadku powstania pożaru. II. Pracownia technologii 1. Opis wyposażenia pracowni a. wykaz modeli, symulatorów, fantomów: plansze: obiektów przemysłowych, aparatów, instalacji, gabloty: rodzaje izolacji z zastosowaniem płaszcza ochronnego, fazo gramy: przedstawiające poszczególne etapy powstawania prefabrykacji z blachy np. kolano, trójnik, kaptury zaworowe, foliogramy: podstawowych figur geometrycznych, wzory powierzchni, objętości itp., modele przykładowych prefabrykacji z blachy oraz konstrukcji wsporczych; b. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych procesie kształcenia oraz podczas egzaminu zawodowego: przykładowe zastosowania rozwiązań technicznych w procesie technologicznym wykonania prefabrykacji, próbki blach metalowych i niemetalowych stosowanych w wykonywaniu płaszcza ochronnego izolacji przemysłowych, gotowe elementy płaszcza, np. kolano, trójnik, kaptur zaworowy, itp. z przykładami zastosowania w praktyce, narzędzia do obróbki skrawaniem, próbki blach i wyrobów hutniczych, próbki kształtowników ze stali stosowanych w konstrukcjach wsporczych płaszcza izolacji przemysłowych, gotowe elementy konstrukcji wsporczo-nośnej płaszcza np. konstrukcja pierścieniowa na rurociąg, z przykładami zastosowania w praktyce, próbki materiałów łączeniowych np. nity, blachowkręty, zamki kapturowe z przykładami zastosowania w praktyce - modele i eksponaty zastosowania, próbki materiałów pomocniczych np. wiertła, gwintowniki itp.; c. biblioteczka zawodowa wyposażona w dokumentację, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla danej pracowni: podręczniki zawodowe np. Dekarstwo i blacharstwo budowlane Wydawnictwo WSiP, zestaw norm technicznych (min. PN- 61/ B i związane), standardy rozwiązań technologicznych dla poszczególnego rodzaju izolacji przemysłowych, poradniki fachowe, katalog rozwinięć brył i elementów przestrzennych, instrukcje bezpiecznej obsługi maszyn stosowanych do wykonania płaszczy ochronnych izolacji, instrukcje udzielania pierwszej pomocy, instrukcje obsługi maszyn i urządzeń - instruktaż stanowiskowy, dokumentacje Techniczno-Ruchowe urządzeń warsztatowych, instrukcje przechowywania i magazynowania materiałów stosowanych do wykonania konstrukcji wsporczych i płaszcza ochronnego, normy grubości blach stosowanych dla płaszczy ochronnych w zastosowaniu ich w różnych rodzajach izolacji, wykaz maszyn stosowanych do wykonania płaszczy ochronnych izolacji - katalogi, 3

4 aprobaty techniczne materiałów, certyfikaty jakości i przepisy dotyczące materiałów izolacyjnych oraz warunki techniczne wykonania i odbioru robót, filmy dydaktyczne o tematyce zawodowej i BHP, instrukcje BHP i ppoż. na pracowni, regulamin pracowni; d. wykaz środków do udzielania pierwszej pomocy: apteczka z podstawowym wyposażeniem, wykaz osób przeszkolonych i uprawnionych do udzielania pierwszej pomocy, zeszyt udzielonych pierwszych pomocy przy skaleczeniach; e. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa gaśnice ppoż., podręczna apteczka pierwszej pomocy, instrukcja udzielania pierwszej pomocy medycznej. III. Pracownia komputerowa 1. Opis wyposażenia pracowni a. wykaz maszyn, urządzeń, aparatów, narzędzi innego sprzętu właściwego dla zawodu: komputer z oprogramowaniem licencjonowanym, pakiet Microsoft Office, monitor min. 21, drukarka, projektor multimedialny; b. wykaz modeli, symulatorów, fantomów: plansze pokazowe do nauki obsługi komputera, plansze z układem klawiatury komputerowej; c. biblioteczka zawodowa wyposażona w dokumentację, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla danej pracowni: podręczniki do nauki obsługi programów: systemu operacyjnego MS Windows 7, Excel, Word, Power Point, Access, programy multimedialne do nauki obsługi komputera; d. wykaz środków do udzielania pierwszej pomocy: apteczka z podstawowym wyposażeniem, wykaz osób przeszkolonych i uprawnionych do udzielania pierwszej pomocy, e. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa gaśnice ppoż., podręczna apteczka pierwszej pomocy, instrukcja udzielania pierwszej pomocy medycznej. IV. Warsztaty szkolne: Warsztaty szkolne mają duży wpływ na prawidłowe rozwijanie umiejętności manualnych uczniów oraz realizację programu nauczania dlatego zostały one podzielone na niżej wyszczególnione stanowiska. 4

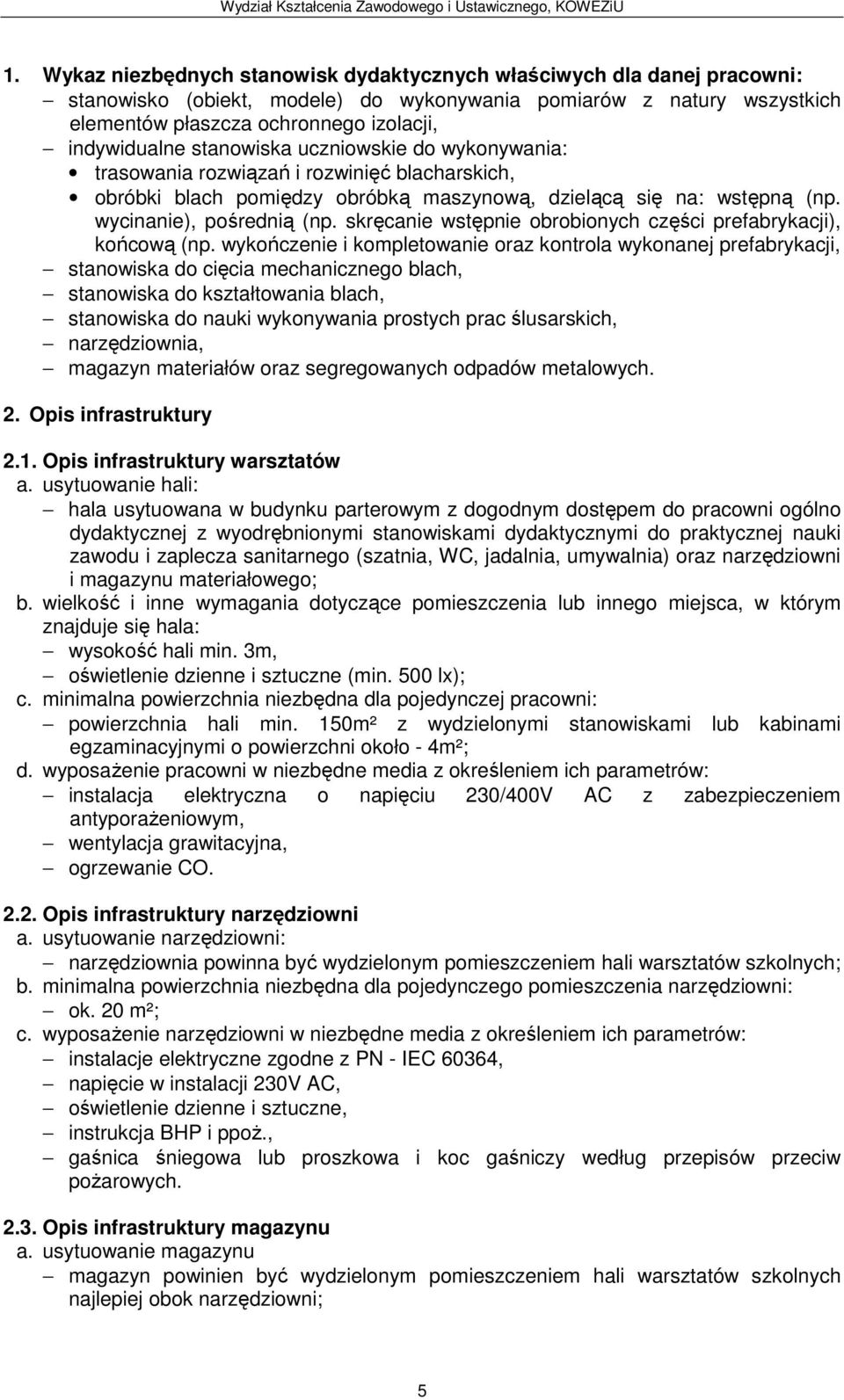

5 1. Wykaz niezbędnych stanowisk dydaktycznych właściwych dla danej pracowni: stanowisko (obiekt, modele) do wykonywania pomiarów z natury wszystkich elementów płaszcza ochronnego izolacji, indywidualne stanowiska uczniowskie do wykonywania: trasowania rozwiązań i rozwinięć blacharskich, obróbki blach pomiędzy obróbką maszynową, dzielącą się na: wstępną (np. wycinanie), pośrednią (np. skręcanie wstępnie obrobionych części prefabrykacji), końcową (np. wykończenie i kompletowanie oraz kontrola wykonanej prefabrykacji, stanowiska do cięcia mechanicznego blach, stanowiska do kształtowania blach, stanowiska do nauki wykonywania prostych prac ślusarskich, narzędziownia, magazyn materiałów oraz segregowanych odpadów metalowych. 2. Opis infrastruktury 2.1. Opis infrastruktury warsztatów a. usytuowanie hali: hala usytuowana w budynku parterowym z dogodnym dostępem do pracowni ogólno dydaktycznej z wyodrębnionymi stanowiskami dydaktycznymi do praktycznej nauki zawodu i zaplecza sanitarnego (szatnia, WC, jadalnia, umywalnia) oraz narzędziowni i magazynu materiałowego; b. wielkość i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajduje się hala: wysokość hali min. 3m, oświetlenie dzienne i sztuczne (min. 500 lx); c. minimalna powierzchnia niezbędna dla pojedynczej pracowni: powierzchnia hali min. 150m² z wydzielonymi stanowiskami lub kabinami egzaminacyjnymi o powierzchni około - 4m²; d. wyposażenie pracowni w niezbędne media z określeniem ich parametrów: instalacja elektryczna o napięciu 230/400V AC z zabezpieczeniem antyporażeniowym, wentylacja grawitacyjna, ogrzewanie CO Opis infrastruktury narzędziowni a. usytuowanie narzędziowni: narzędziownia powinna być wydzielonym pomieszczeniem hali warsztatów szkolnych; b. minimalna powierzchnia niezbędna dla pojedynczego pomieszczenia narzędziowni: ok. 20 m²; c. wyposażenie narzędziowni w niezbędne media z określeniem ich parametrów: instalacje elektryczne zgodne z PN - IEC 60364, napięcie w instalacji 230V AC, oświetlenie dzienne i sztuczne, instrukcja BHP i ppoż., 2.3. Opis infrastruktury magazynu a. usytuowanie magazynu magazyn powinien być wydzielonym pomieszczeniem hali warsztatów szkolnych najlepiej obok narzędziowni; 5

6 b. minimalna powierzchnia niezbędna dla magazynu: ok. 20m²; c. wyposażenie narzędziowni w niezbędne media z określeniem ich parametrów: instalacje elektryczne zgodne z PN - IEC 60364, napięcie w instalacji 230V AC, oświetlenie dzienne i sztuczne lub tylko sztuczne, instrukcja BHP i ppoż., ogrzewanie CO, gaśnice śniegowe lub proszkowe i koc gaśniczy według przepisów przeciw 3. Opis wyposażenia stanowisk 3.1. Stanowisko do wykonywania pomiarów z natury wszystkich elementów płaszcza ochronnego izolacji tablica, szablon do wykonywania rysunków izometrycznych, listy pomiarowe do wykonywania rysunków izometrycznych; b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych: przyrządy pomiarowe np. przymiar kreskowy, kątomierz, poziomica; c. wykaz modeli, symulatorów, fantomów: tablica, model instalacji rurowej zawierający podstawowe elementy związane z ćwiczeniem wykonywania pomiarów płaszcza ochronnego izolacji (np. kolano, trójnik, kaptur zaworowy czy kołnierzowy, itp.) z natury dla różnych izolacji oraz przy zastosowaniu różnych rodzajów konstrukcji wsporczych z wykorzystaniem rysunków izometrycznych, model instalacji wentylacyjno-klimatyzacyjnej oraz kanałów spalin zawierający podstawowe elementy związane z ćwiczeniem wykonywania pomiarów płaszcza ochronnego izolacji (np. przejście czworokąt-okrąg, kolano o przekroju czworokąta, itp.) z natury dla różnych izolacji oraz z wykorzystaniem zastosowania blachy płaskiej oraz profilowanej przy zastosowaniu różnych rodzajów konstrukcji wsporczych, model ściany płaskiej (np. kotła czy elektro-filtra) zawierający podstawowe elementy związane z ćwiczeniem wykonywania pomiarów płaszcza ochronnego izolacji (np. obróbki włazów, połączeń dylatacyjnych, itp.) z natury dla różnych izolacji oraz z wykorzystaniem zastosowania blachy płaskiej i profilowanej przy zastosowaniu różnych rodzajów konstrukcji wsporczych Indywidualne stanowiska uczniowskie stół blacharski jedno- lub dwustanowiskowy wyposażony w szuflady narzędziowe, lub półkę na skrzynkę narzędziową, skrzynka narzędziowa wyposażona w: narzędzia kontrolno pomiarowe oraz do trasowania: przymiar kreskowy składany, zwijany, liniał, linijka 500 mm, poziomica 400 mm, kątowniki (ze stopką, bez stopki), kątomierz, cyrkiel, średnicówka, punktak, rysik, szablon traserski, narzędzia do tępienia ostrych krawędzi blach (pilniki), narzędzia do cięcia ręcznego blach: nożyce blacharskie ręczne proste przelotowe, nożyce blacharskie ręczne uniwersalne lewe i prawe, nożyce do wycinania małych otworów, piłka ręczna do poprzecznego cięcia rąbków, narzędzia do kształtowania ręcznego: młotek blacharski zwykły stalowy 150 g, młotek blacharski drewniany, młotek blacharski gumowy, kleszcze płaskie 6

7 (kombinerki), kleszcze do cięcia drutu, kleszcze blacharskie zaciskowe (typu morsa ), obcęgi, narzędzia do wykonywania otworów do łączenia blach: dziurkarka ręczna do otworów wiertarko-wkrętarka akumulatorowa, wiertarka elektryczna, wiertła zwykłe i blacharskie w zależności od rozmiarów nitów, blacho-wkrętów (stopniowe mile widziane w wyposażeniu), narzędzia do ściągania obwodowego blach (ściągacz taśmowy), narzędzia do połączeń blach: nierozbieralnych (ręczna nitownica do nitów zrywanych lub akumulatorowa), rozbieralnych (śrubokręty lub wiertarko - wkrętarki akumulatorowe); b. wykaz środków do udzielania pierwszej pomocy: c. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa instrukcje bezpiecznej obsługi maszyn i urządzeń znajdujących się w danym pomieszczeniu, plan sytuacyjny maszyn z zaznaczeniem dróg komunikacyjnych, 3.3. Stanowisko do cięcia mechanicznego blach gilotyna mechaniczna z napędem ręcznym (długości cięcia 1000 mm z możliwością cięcia wzdłużnego), nożyce krążkowe do wycinania kształtów okrągłych, elektryczne nożyce do cięcia blach profilowych, ręczne nożyce elektryczne; b. wykaz środków do udzielania pierwszej pomocy: c. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa instrukcje bezpiecznej obsługi maszyn i urządzeń znajdujących się w danym pomieszczeniu, plan sytuacyjny maszyn z zaznaczeniem dróg komunikacyjnych, 3.4. Stanowisko do kształtowania blach: giętarka mechaniczna z napędem ręcznym (długość gięcia 2000 mm) - szt. 1, giętarka) mechaniczna (długość gięcia 1000 mm), zwijarka z napędem ręcznym, zwijarka z napędem elektrycznym, żłobiarka z napędem ręcznym, żłobiarka z napędem elektrycznym, dziurkarka szeregowa z napędem ręcznym lub nożnym; 7

8 b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych: tablica, przyrządy pomiarowe np. przymiar kreskowy, kątomierz; c. wykaz środków do udzielania pierwszej pomocy: d. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa plan sytuacyjny maszyn z zaznaczeniem dróg komunikacyjnych, instrukcje bezpiecznej obsługi maszyn i urządzeń znajdujących się w danym pomieszczeniu, 3.5. Stanowiska ślusarskie imadła ślusarskie do wykonywania prac ślusarskich, narzędzia ślusarskie (pilniki, przecinaki, gwintowniki itp.), sprzęt do ciecia bednarki: nożyce dźwigniowe, sprzęt do gięcia bednarki, sprzęt do łączenia nitowanego bednarki: kowadło (szyna), zakuwka, wiertarka stojakowa; b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych: przyrządy pomiarowe do mierzenia zgrubnego np. przymiar kreskowy, kątomierz, przyrządy pomiarowe do mierzenia dokładnego (suwmiarka, mikrometr); c. wykaz środków do udzielania pierwszej pomocy: d. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa instrukcje bezpiecznej obsługi maszyn i urządzeń znajdujących się w danym pomieszczeniu, plan sytuacyjny maszyn z zaznaczeniem dróg komunikacyjnych, 3.6. Narzędziownia w narzędziowni powinny znajdować się: wszystkie przyrządy pomiarowe, jak np. poziomice, suwmiarki itp., elektronarzędzia, np. wiertarki, szlifierka do ostrzenia narzędzi, wkrętarki akumulatorowe, osprzęt do elektronarzędzi, inne urządzenia wyszczególnione na w/w stanowiskach, których używa się sporadycznie na zajęciach, indywidualne środki ochrony takie jak np. okulary ochronne, ochraniacze słuchu: słuchawki lub stopery, rękawice robocze, półmaski, regały, szafy, skrzynie, skład skrzynek narzędziowych po zajęciach; 8

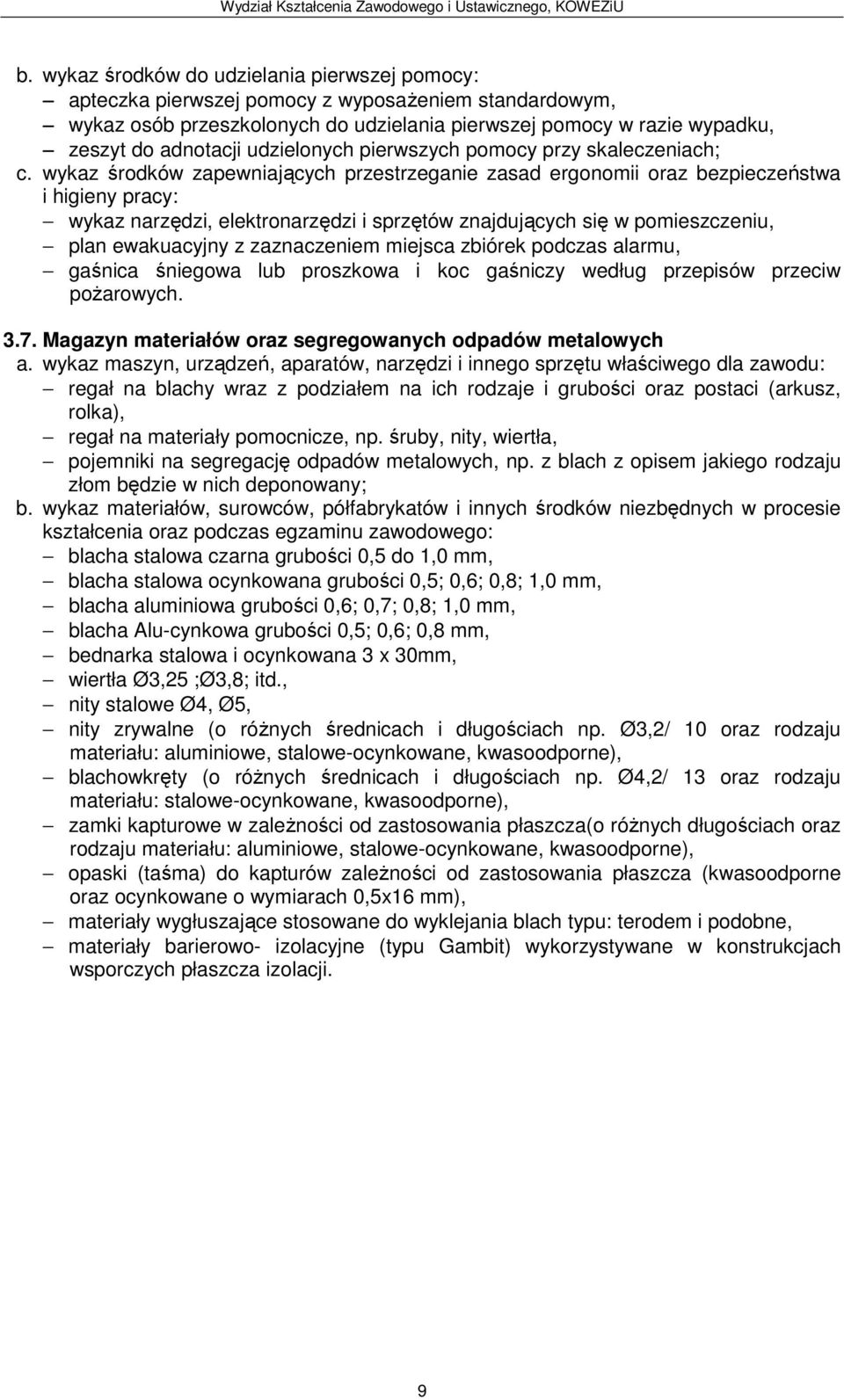

9 b. wykaz środków do udzielania pierwszej pomocy: c. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa wykaz narzędzi, elektronarzędzi i sprzętów znajdujących się w pomieszczeniu, 3.7. Magazyn materiałów oraz segregowanych odpadów metalowych regał na blachy wraz z podziałem na ich rodzaje i grubości oraz postaci (arkusz, rolka), regał na materiały pomocnicze, np. śruby, nity, wiertła, pojemniki na segregację odpadów metalowych, np. z blach z opisem jakiego rodzaju złom będzie w nich deponowany; b. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia oraz podczas egzaminu zawodowego: blacha stalowa czarna grubości 0,5 do 1,0 mm, blacha stalowa ocynkowana grubości 0,5; 0,6; 0,8; 1,0 mm, blacha aluminiowa grubości 0,6; 0,7; 0,8; 1,0 mm, blacha Alu-cynkowa grubości 0,5; 0,6; 0,8 mm, bednarka stalowa i ocynkowana 3 x 30mm, wiertła Ø3,25 ;Ø3,8; itd., nity stalowe Ø4, Ø5, nity zrywalne (o różnych średnicach i długościach np. Ø3,2/ 10 oraz rodzaju materiału: aluminiowe, stalowe-ocynkowane, kwasoodporne), blachowkręty (o różnych średnicach i długościach np. Ø4,2/ 13 oraz rodzaju materiału: stalowe-ocynkowane, kwasoodporne), zamki kapturowe w zależności od zastosowania płaszcza(o różnych długościach oraz rodzaju materiału: aluminiowe, stalowe-ocynkowane, kwasoodporne), opaski (taśma) do kapturów zależności od zastosowania płaszcza (kwasoodporne oraz ocynkowane o wymiarach 0,5x16 mm), materiały wygłuszające stosowane do wyklejania blach typu: terodem i podobne, materiały barierowo- izolacyjne (typu Gambit) wykorzystywane w konstrukcjach wsporczych płaszcza izolacji. 9
