1 Katalog osprzętu ruchomego Linde Healthcare. Katalog osprzętu medycznego. 1 Linde Healthcare Katalog osprzętu ruchomego Linde: Living healthcare

2

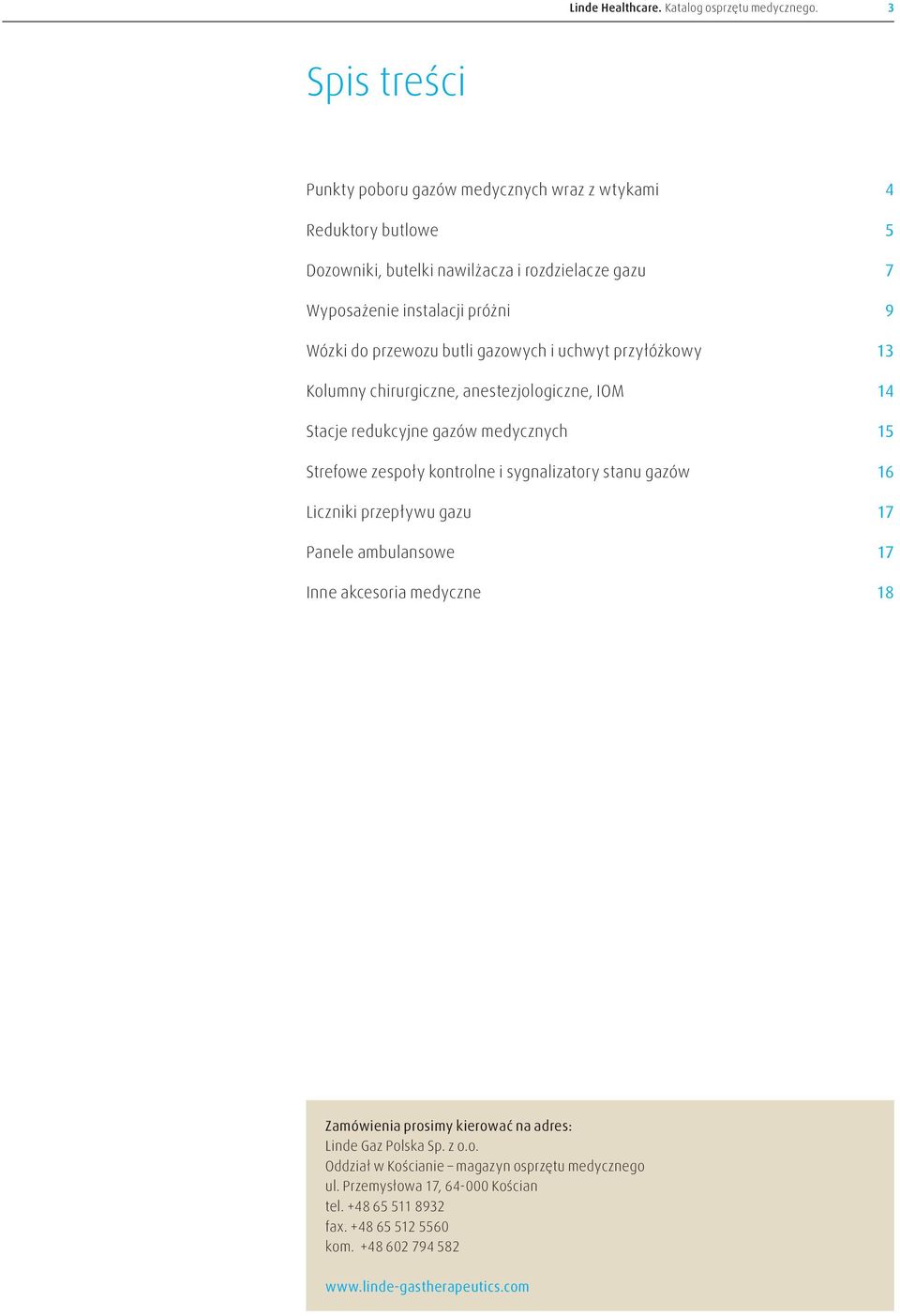

3 Linde Healthcare. Katalog osprzętu medycznego. 3 Spis treści Punkty poboru gazów medycznych wraz z wtykami 4 Reduktory butlowe 5 Dozowniki, butelki nawilżacza i rozdzielacze gazu 7 Wyposażenie instalacji próżni 9 Wózki do przewozu butli gazowych i uchwyt przyłóżkowy 13 Kolumny chirurgiczne, anestezjologiczne, IOM 14 Stacje redukcyjne gazów medycznych 15 Strefowe zespoły kontrolne i sygnalizatory stanu gazów 16 Liczniki przepływu gazu 17 Panele ambulansowe 17 Inne akcesoria medyczne 18 Zamówienia prosimy kierować na adres: Linde Gaz Polska Sp. z o.o. Oddział w Kościanie magazyn osprzętu medycznego ul. Przemysłowa 17, Kościan tel fax kom

4 4 Linde Healthcare. Katalog osprzętu medycznego. Punkty poboru gazów medycznych wraz z wtykami Punkty poboru gazów medycznych Punkty poboru AGA MC70 Punkty poboru typ AGA MC70 do tlenu, sprężonego powietrza, próżni, podtlenku azotu, dwutlenku węgla zgodne z PN EN ISO Puszki do punktów poboru AGA MC70 należy zamawiać osobno nr kat Nr produktu Rodzaj gazu Tlen Podtlenek azotu Sprężone powietrze Próżnia Dwutlenek węgla Odciąg gazów anestetycznych Forano AGSS, zgodny z PN-EN ISO Wtyki do punktów poboru AGA Ze stali nierdzewnej w systemie AGA proste i kątowe. Nr produktu Rodzaj Wtyk kątowy O Wtyk kątowy AIR Wtyk kątowy VAC Wtyk kątowy N 2 O Nr produktu Rodzaj Wtyk prosty O Wtyk prosty AIR Wtyk prosty VAC Wtyk prosty N 2 O Wtyk prosty CO Napęd narzędzi chirurgicznych Forano AIRMOTOR Wtyki do punktów poboru odciąg gazów AGSS i AIRMOTOR Ze stali nierdzewnej w systemie DIN proste. Na zapytanie dostępne są punkty poboru do montażu natynkowego, jak również w panelach i kolumnach. Nr produktu Rodzaj Wtyk prosty odciąg gazów AGSS Wtyk prosty AIRMOTOR

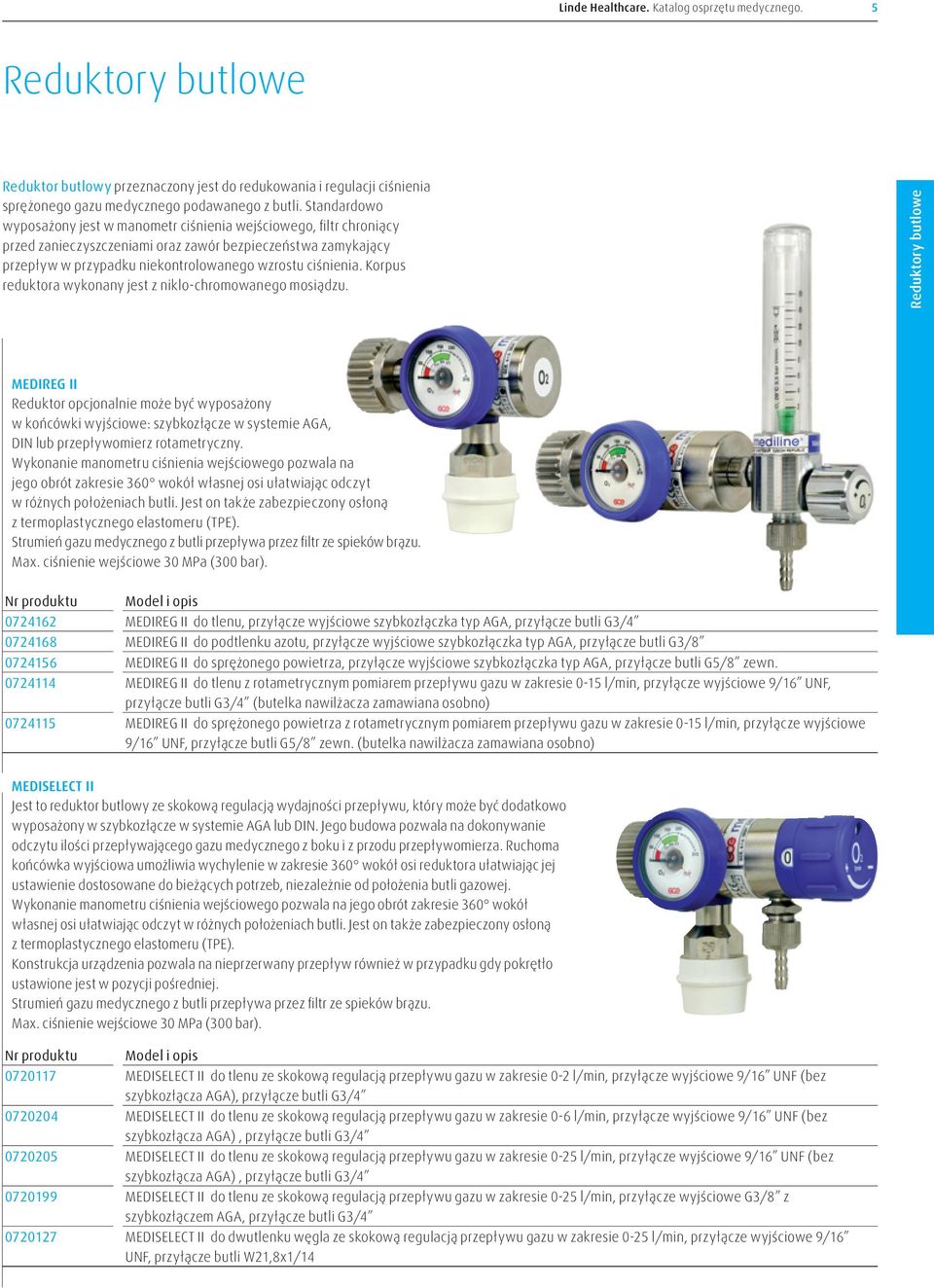

5 Linde Healthcare. Katalog osprzętu medycznego. 5 Reduktory butlowe Reduktor butlowy przeznaczony jest do redukowania i regulacji ciśnienia sprężonego gazu medycznego podawanego z butli. Standardowo wyposażony jest w manometr ciśnienia wejściowego, filtr chroniący przed zanieczyszczeniami oraz zawór bezpieczeństwa zamykający przepływ w przypadku niekontrolowanego wzrostu ciśnienia. Korpus reduktora wykonany jest z niklo-chromowanego mosiądzu. Reduktory butlowe MEDIREG II Reduktor opcjonalnie może być wyposażony w końcówki wyjściowe: szybkozłącze w systemie AGA, DIN lub przepływomierz rotametryczny. Wykonanie manometru ciśnienia wejściowego pozwala na jego obrót zakresie 360 wokół własnej osi ułatwiając odczyt w różnych położeniach butli. Jest on także zabezpieczony osłoną z termoplastycznego elastomeru (TPE). Strumień gazu medycznego z butli przepływa przez filtr ze spieków brązu. Max. ciśnienie wejściowe 30 MPa (300 bar). Nr produktu Model i opis MEDIREG II do tlenu, przyłącze wyjściowe szybkozłączka typ AGA, przyłącze butli G3/ MEDIREG II do podtlenku azotu, przyłącze wyjściowe szybkozłączka typ AGA, przyłącze butli G3/ MEDIREG II do sprężonego powietrza, przyłącze wyjściowe szybkozłączka typ AGA, przyłącze butli G5/8 zewn MEDIREG II do tlenu z rotametrycznym pomiarem przepływu gazu w zakresie 0-15 l/min, przyłącze wyjściowe 9/16 UNF, przyłącze butli G3/4 (butelka nawilżacza zamawiana osobno) MEDIREG II do sprężonego powietrza z rotametrycznym pomiarem przepływu gazu w zakresie 0-15 l/min, przyłącze wyjściowe 9/16 UNF, przyłącze butli G5/8 zewn. (butelka nawilżacza zamawiana osobno) MEDISELECT II Jest to reduktor butlowy ze skokową regulacją wydajności przepływu, który może być dodatkowo wyposażony w szybkozłącze w systemie AGA lub DIN. Jego budowa pozwala na dokonywanie odczytu ilości przepływającego gazu medycznego z boku i z przodu przepływomierza. Ruchoma końcówka wyjściowa umożliwia wychylenie w zakresie 360 wokół osi reduktora ułatwiając jej ustawienie dostosowane do bieżących potrzeb, niezależnie od położenia butli gazowej. Wykonanie manometru ciśnienia wejściowego pozwala na jego obrót zakresie 360 wokół własnej osi ułatwiając odczyt w różnych położeniach butli. Jest on także zabezpieczony osłoną z termoplastycznego elastomeru (TPE). Konstrukcja urządzenia pozwala na nieprzerwany przepływ również w przypadku gdy pokrętło ustawione jest w pozycji pośredniej. Strumień gazu medycznego z butli przepływa przez filtr ze spieków brązu. Max. ciśnienie wejściowe 30 MPa (300 bar). Nr produktu Model i opis MEDISELECT II do tlenu ze skokową regulacją przepływu gazu w zakresie 0-2 l/min, przyłącze wyjściowe 9/16 UNF (bez szybkozłącza AGA), przyłącze butli G3/ MEDISELECT II do tlenu ze skokową regulacją przepływu gazu w zakresie 0-6 l/min, przyłącze wyjściowe 9/16 UNF (bez szybkozłącza AGA), przyłącze butli G3/ MEDISELECT II do tlenu ze skokową regulacją przepływu gazu w zakresie 0-25 l/min, przyłącze wyjściowe 9/16 UNF (bez szybkozłącza AGA), przyłącze butli G3/ MEDISELECT II do tlenu ze skokową regulacją przepływu gazu w zakresie 0-25 l/min, przyłącze wyjściowe G3/8 z szybkozłączem AGA, przyłącze butli G3/ MEDISELECT II do dwutlenku węgla ze skokową regulacją przepływu gazu w zakresie 0-25 l/min, przyłącze wyjściowe 9/16 UNF, przyłącze butli W21,8x1/14

6 6 Linde Healthcare. Katalog osprzętu medycznego. Reduktory butlowe Reduktor butlowy miechowy Reduktor o wysokiej wydajności (24 m 3 /h) z manometrem ciśnienia w butli oraz ciśnienia wyjścia przeznaczony do tlenu, dwutlenku węgla, podtlenku azotu, sprężonego powietrza i helu. Nr produktu RIDT01S RIDT04S RIDT07S RIDT10S RIDT15S Rodzaj gazu tlen dwutlenek węgla podtlenek azotu sprężone powietrze hel Standardowo dostępne końcówką do węża elastycznego, na zapytanie szybkozłącza w systemie: UNI, AFNOR. Reduktory butlowe membranowe, rotametryczne Reduktory z jednym manometrem z dozownikiem i nawilżaczem do tlenu, sprężonego powietrza z końcówką pod przyłącze elastyczne. Zakres przepływu 1-15 l. Nr produktu RIDT01F RIDT03F Rodzaj gazu sprężone powietrze Standardowo dostępne końcówką do węża elastycznego. Przyłącze gwintowane butelki nawilżacza na zapytanie. Reduktor membranowy Reduktor z manometrem ciśnienia w butli i ciśnienia wyjścia w wykonaniu do tlenu, sprężonego powietrza, podtlenku azotu, dwutlenku węgla, helu, azotu. Dostępny na zapytanie z końcówką do węża elastycznego, szybkozłącza w systemie: UNI, AFNOR

7 Linde Healthcare. Katalog osprzętu medycznego. 7 Dozowniki, butelki nawilżacza i rozdzielacze gazu Dozownik Mediflow Ultra II Dozownik wyposażony w: zintegrowany zawór redukcyjny umożliwiający wyrównanie wahań ciśnienia w zakresie 2,8-8 bar, skokową regulację wydajności przepływu gazu. Dostępny w wersji montowanej w punkcje poboru oraz na szynie, z wtykiem w systemie: AGA i DIN. Przeznaczony do tlenu i sprężonego powietrza Mediflow Ultra II do tlenu zakres przepływu 0-25 l/min, wtyk do punktu poboru w systemie AGA, przyłącze nawilżacza G3/ Mediflow Ultra II do tlenu zakres przepływu 0-2 l/min, wtyk do punktu poboru w systemie AGA, przyłącze nawilżacza G3/ Mediflow Ultra II do tlenu zakres przepływu 0-6 l/min, wtyk do punktu poboru w systemie AGA, przyłącze nawilżacza G3/ Mediflow Ultra II do tlenu zakres przepływu 0-25 l/min, montowany na szynie (w komplecie uchwyt i wąż elastyczny), wtyk do punktu poboru w systemie AGA, przyłącze nawilżacza G3/8 Dozowniki MediMeter to przyrządy rotametryczne umożliwiające kontrolowanie i pomiar rzeczywistego poziomu przepływu tlenu i sprężonego powietrza dostarczanego przez zawór iglicowy. Gaz przepływa przez przewód pomiarowy, a natężenie przepływu jest odczytywane na skali rotametrycznej z podziałką w górnej części pływaka. Korpus oraz zawór dozownika wykonany jest z chromowanego mosiądzu, natomiast elementy wskazujące z poliwęglanu. Dzięki zastosowaniu tych materiałów dozowniki są bardzo odporne na uszkodzenia. Mogą być w wykonaniu do bezpośredniego podłączenia w punkcie poboru systemu AGA lub DIN i montowane na szynie podłączenie poprzez przewód elastyczny Dozownik MediMeter do tlenu montowany w pkt. poboru typu AGA zakres przepływu 0-15 l/min, przyłącze nawilżacza G3/ Dozownik MediMeter do sprężonego powietrza montowany w pkt. poboru typu AGA zakres przepływu 0-15 l/min, przyłącze nawilżacza G3/ Podwójny dozownik MediMeter do tlenu montowany w pkt. poboru typu AGA zakres przepływu 0-15 l/min, przyłącze nawilżacza G3/8 K Mediwet butelka nawilżacza 200 ml wykonana z polisulfonu, przyłącze G3/8 K Mediwet butelka nawilżacza 200 ml wykonana z poliwęglanu, przyłącze G3/ Mediwet butelka nawilżacza 200 ml wykonana z poliwęglanu, przyłącze G3/8 Dozownik rotametryczny RsP z poliwęglanowym korpusem Dozownik ten charakteryzuje się połowę niższą wagą od konwencjonalnego dozownika rotametrycznego wykonanego z chromowanego mosiądzu Dozownik RsP montowany w punkcie poboru, zakres przepływu 0-15 L/min, wyjście do nawilżacza G3/ Podwójny dozownik RsP montowany w punkcie poboru, zakres przepływu 0-15 L/min, wyjście do nawilżacza G3/ Wtyk prosty do tlenu Wtyk prosty do sprężonego powietrza Wtyk do punktu poboru należy zamawiać osobno. Na zapytanie dostępna konfiguracja do montażu na szynie sprzętowej. Dozowniki, butelki nawilżacza i rozdzielacze gazu

8 8 Linde Healthcare. Katalog osprzętu medycznego. Butelka nawilżacza jednorazowa OXITER Butelka nawilżacza OXITER, pojemność 300 ml Butelki nawilżacza wielorazowe Dozowniki, butelki nawilżacza i rozdzielacze gazu Dozownik EASYMED Dozownik ze zintegrowanym regulatorem ciśnienia wlotowego umożliwiającym wyrównanie wahań ciśnienia w zakresie 2,8-6 bar i skokową regulacją przepływu. Przeznaczony do tlenu, sprężonego powietrza Dozownik EASYMED montowany w punkcie poboru, zakres przepływu 0-15 l/min, wyjście do nawilżacza G3/ Podwójny dozownik RsP montowany w punkcie poboru, zakres przepływu 0-15 l/min, wyjście do nawilżacza G3/ Wtyk prosty do tlenu Wtyk prosty do sprężonego powietrza Wtyk do punktu poboru należy zamawiać osobno. Na zapytanie dostępna konfiguracja do montażu na szynie sprzętowej Butelka nawilżacza CH/200 o poj. 200 ml, wykonana z poliwęglanu, temp. steryl. 121 C (15 min), gwint przyłączeniowy G3/ Butelka nawilżacza TR/200 o poj. 200 ml, wykonana z poliwęglanu, temp. steryl. 121 C (15 min), gwint przyłączeniowy G3/ Butelka nawilżacza TR/200 PSF o poj. 200 ml, wykonana z polisulfonu, temp. steryl. 134 C (18 min), gwint przyłączeniowy G3/8 Inne pojemności oraz gwint przyłączeniowy dostępne na zapytanie. Dozownik RTM3 Dozownik dostępny w wersji montowanej w punkcie poboru i na szynie z wtykami w systemie: AGA, DIN, AFNOR, UNI, i inne Dozownik RTM3 montowany w punkcie poboru z wtykiem AGA, zakres przepływu 0-15 l/min, wyjście do nawilżacza 9/16 UNF Dozownik RTM3 montowany w punkcie poboru z wtykiem AGA, zakres przepływu 0-5 l/min, wyjście do nawilżacza 9/16 UNF Dozownik RTM3 montowany w punkcie poboru z wtykiem AGA, zakres przepływu 0-30 l/min, wyjście do nawilżacza 9/16 UNF Dozownik RTM3 montowany na szynie z wtykiem AGA, uchwytem na szynę i wężem elastycznym, zakres przepływu 0-15 l/min, wyjście do nawilżacza 9/16 UNF Dozownik RTM3 montowany na szynie z wtykiem AGA, uchwytem na szynę i wężem elastycznym, zakres przepływu 0-30 l/min, wyjście do nawilżacza 9/16 UNF Rozgałęziacz gazu medycznego Rozgałęziacz montowany do punktu poboru, przeznaczone do tlenu i sprężonego powietrza. Produkowane z wtykami do punktów poboru w systemie: AGA, DIN, AFNOR, UNI Rozgałęziacz do punktu poboru tlenu typu w systemie AGA Rozgałęziacz do punktu poboru sprężonego powietrza w systemie AGA Butelki nawilżacza do dozownika RTM3 Butelki wielorazowego użycia do sterylizacji na zimno Butelka nawilżacza CCO 250 ml Butelka nawilżacza TMS 500 ml

9 Linde Healthcare. Katalog osprzętu medycznego. 9 Wyposażenie instalacji próżni Wyposażenie instalacji próżni Regulator próżni EASYVAC Regulator próżni EASYVAC jest medycznym urządzeniem ssącym, przeznaczonym do wielokrotnego użytku, zasilanym ze źródła centralnej próżni, służący do regulacji i pomiaru poziomu próżni w odsysaniu medycznym. Wyposażony w przełącznik szybkiego odcięcia od instalacji centralnej próżni, zawór regulacji podciśnienia ssania i manowakuometr z podziałką zależną od modelu. Dostępne wersje: do podłączenia w punkcie poboru VAC lub do montażu na szynie (z uchwytem, wężem elastycznym) podwójny regulator z rozdzielaczem montowany w punktcie poboru VAC maksymalne poziomy podciśnienia: -250 mbar, -600 mbar lub mbar max podciśnienie zasilania -950 mbar wylot: króciec gwintowany G1/2" lub słój bezpieczeństwa EASYSAFE montowany za pomocą szybkozłącza maksymalne natężenie przepływu: 80 l/min przy -950 mbar z wtykiem do punktów poboru próżni w systemach: AGA, DIN, AFNOR, UNI i inne Wtyk do punktu poboru, pojemnik bezpieczeństwa EASYSAFE i filtr antybakteryjny należy zamawiać osobno. Pojemnik bezpieczeństwa EASYSAFE Pojemnik bezpieczeństwa EASYSAFE jest zaprojektowany dla zastosowań dużego przepływu przy wysokim podciśnieniu próżni. Jest przystosowany do łączenia z regulatorem typu EASYVAC za pomocą szybkozłącza. Wbudowany zawór zwrotny i miejsce przeznaczone na filtr antybakteryjny pozwala chronić instalację centralnej próżni przed zanieczyszczeniem odsysanymi płynami w przypadku wadliwej pracy słoja pośredniego na wydzielinę. Zastosowany materiał umożliwia sterylizację w 134 C przez 18 min. Nr produktu Model i opis Pojemnik bezpieczeństwa EASYSAFE z zaworem zwrotnym Filtr antybakteryjny (pakowany po 100 szt) Nr produktu Model i opis Regulator próżni EASYVAC/1000 montowany w pkt. poboru, poziom podciśnienia 1000 mbar Regulator próżni EASYVAC/600 montowany w pkt. poboru, poziom podciśnienia 600 mbar Regulator próżni EASYVAC/600 montowany w pkt. poboru, poziom podciśnienia 250 mbar Wtyk prosty VAC do regulatora próżni EASYVAC

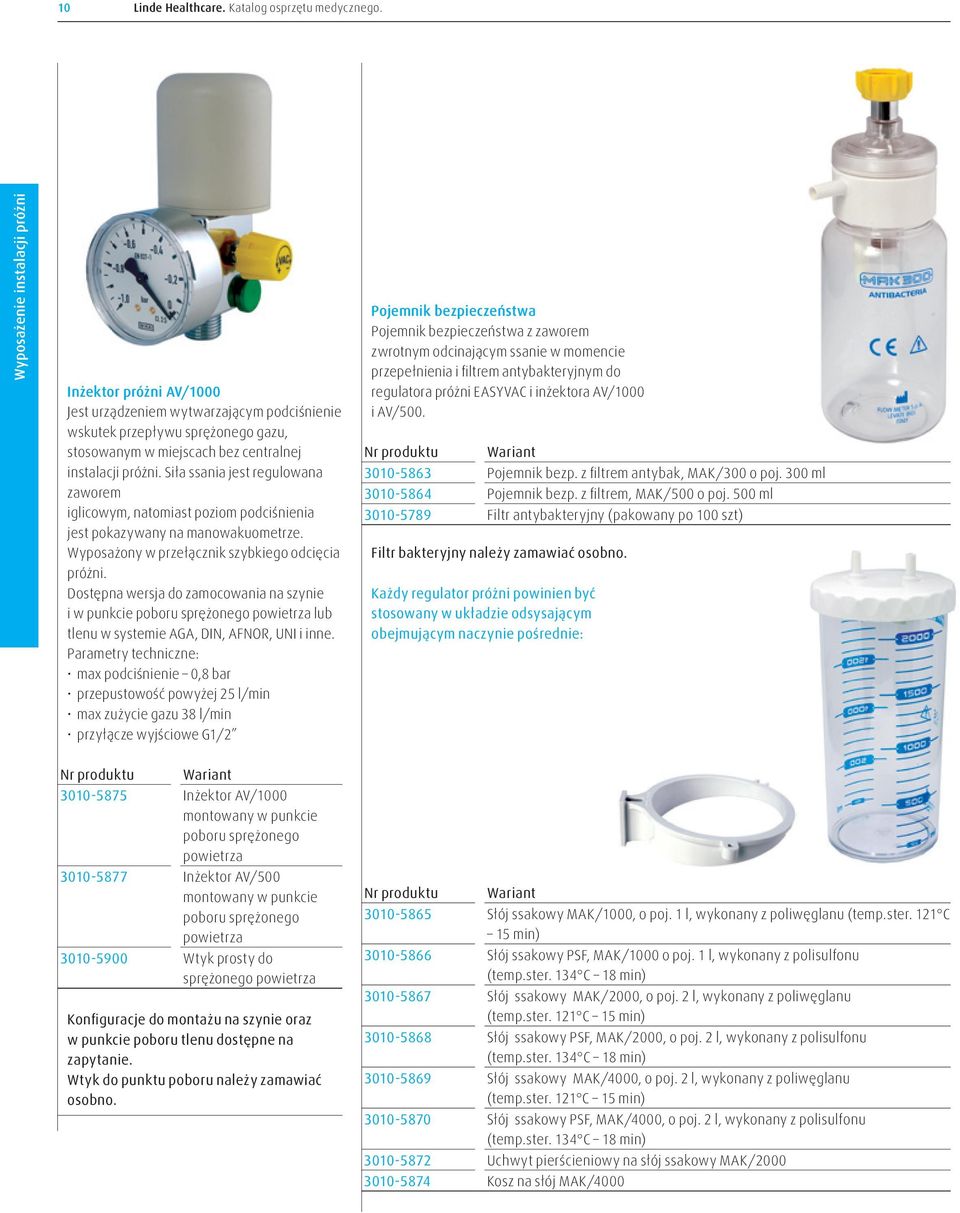

10 10 Linde Healthcare. Katalog osprzętu medycznego. Wyposażenie instalacji próżni Inżektor próżni AV/1000 Jest urządzeniem wytwarzającym podciśnienie wskutek przepływu sprężonego gazu, stosowanym w miejscach bez centralnej instalacji próżni. Siła ssania jest regulowana zaworem iglicowym, natomiast poziom podciśnienia jest pokazywany na manowakuometrze. Wyposażony w przełącznik szybkiego odcięcia próżni. Dostępna wersja do zamocowania na szynie i w punkcie poboru sprężonego powietrza lub tlenu w systemie AGA, DIN, AFNOR, UNI i inne. Parametry techniczne: max podciśnienie 0,8 bar przepustowość powyżej 25 l/min max zużycie gazu 38 l/min przyłącze wyjściowe G1/2 Pojemnik bezpieczeństwa Pojemnik bezpieczeństwa z zaworem zwrotnym odcinającym ssanie w momencie przepełnienia i filtrem antybakteryjnym do regulatora próżni EASYVAC i inżektora AV/1000 i AV/ Pojemnik bezp. z filtrem antybak, MAK/300 o poj. 300 ml Pojemnik bezp. z filtrem, MAK/500 o poj. 500 ml Filtr antybakteryjny (pakowany po 100 szt) Filtr bakteryjny należy zamawiać osobno. Każdy regulator próżni powinien być stosowany w układzie odsysającym obejmującym naczynie pośrednie: Inżektor AV/1000 montowany w punkcie poboru sprężonego powietrza Inżektor AV/500 montowany w punkcie poboru sprężonego powietrza Wtyk prosty do sprężonego powietrza Konfiguracje do montażu na szynie oraz w punkcie poboru tlenu dostępne na zapytanie. Wtyk do punktu poboru należy zamawiać osobno Słój ssakowy MAK/1000, o poj. 1 l, wykonany z poliwęglanu (temp. ster. 121 C 15 min) Słój ssakowy PSF, MAK/1000 o poj. 1 l, wykonany z polisulfonu (temp. ster. 134 C 18 min) Słój ssakowy MAK/2000, o poj. 2 l, wykonany z poliwęglanu (temp. ster. 121 C 15 min) Słój ssakowy PSF, MAK/2000, o poj. 2 l, wykonany z polisulfonu (temp. ster. 134 C 18 min) Słój ssakowy MAK/4000, o poj. 2 l, wykonany z poliwęglanu (temp. ster. 121 C 15 min) Słój ssakowy PSF, MAK/4000, o poj. 2 l, wykonany z polisulfonu (temp. ster. 134 C 18 min) Uchwyt pierścieniowy na słój ssakowy MAK/ Kosz na słój MAK/4000

11 Linde Healthcare. Katalog osprzętu medycznego. 11 Regulator próżni MediEvac Regulator próżni MediEvac jest medycznym urządzeniem ssącym przeznaczonym do zasilania z centralnej instalacji próżni. Służy do regulacji i pomiaru poziomu próżni w odsysaniu medycznym. Wyposażony w przełącznik szybkiego odcięcia od instalacji centralnej próżni, zawór regulacji podciśnienia ssania i manowakuometr z podziałką zależną od modelu. Słój bezpieczeństwa i filtr antybakteryjny należy zamawiać osobno MediEvac 250: dla poziomu próżni od 0 do 250 mbar poniżej ciśnienia atmosferycznego montowany w punkcie poboru MediEvac 250: dla poziomu próżni od 0 do 250 mbar poniżej ciśnienia atmosferycznego montowany na szynie MediEvac 1000: dla poziomu próżni od 0 do 1000 mbar poniżej ciśnienia atmosferycznego montowany w punkcie poboru MediEvac 1000: dla poziomu próżni od 0 do 1000 mbar poniżej ciśnienia atmosferycznego montowany na szynie Mediclloect 100 słój bezpieczeństwa 0,1 l + filtr bakteryjny K Filtr antybakteryjny do regulatora MediEvac (10 szt) Wyposażenie instalacji próżni Regulator próżni RV TM Regulator próżni RV TM jest medycznym urządzeniem ssącym zasilanym ze źródła centralnej próżni, służący do regulacji i pomiaru poziomu próżni w odsysaniu medycznym. W komplecie: regulator próżni typ RV TM z wtykiem do punktu poboru, słój bezpieczeństwa 0,1 l z zaworem zwrotnym, filtr antybakteryjny. W przypadku regulatorów montowanych na szynie dodatkowo: uchwyt i wąż elastyczny dł. 1,5 m. Dostępne wersje: podwójny regulator z rozdzielaczem do punktu poboru maksymalne poziomy podciśnienia: 250 mbar, 600 mbar lub 1000 mbar poniżej ciśnienia atmosferycznego do podłączania bezpośredniego lub do montażu na szynie wylot: króciec lub naczynie ochronne maksymalne natężenie przepływu: 60 l/min temperatura robocza: 20 C filtr: sprawność 99,99% dla cząsteczek o wielkości 0,3 µm z wtykiem do punktów poboru w systemach: AGA, DIN, AFNOR, UNI RVTM2 montowany w pkt. poboru, poziom podciśnienia 1000 mbar RVTM2 montowany na szynie poziom podciśnienia 1000 mbar RVTM2 montowany w pkt. poboru, poziom podciśnienia 600 mbar RVTM2 montowany na szynie poziom podciśnienia 600 mbar RVTM2 montowany w pkt. poboru poziom podciśnienia 250 mbar RVTM2 montowany na szynie poziom podciśnienia 250 mbar

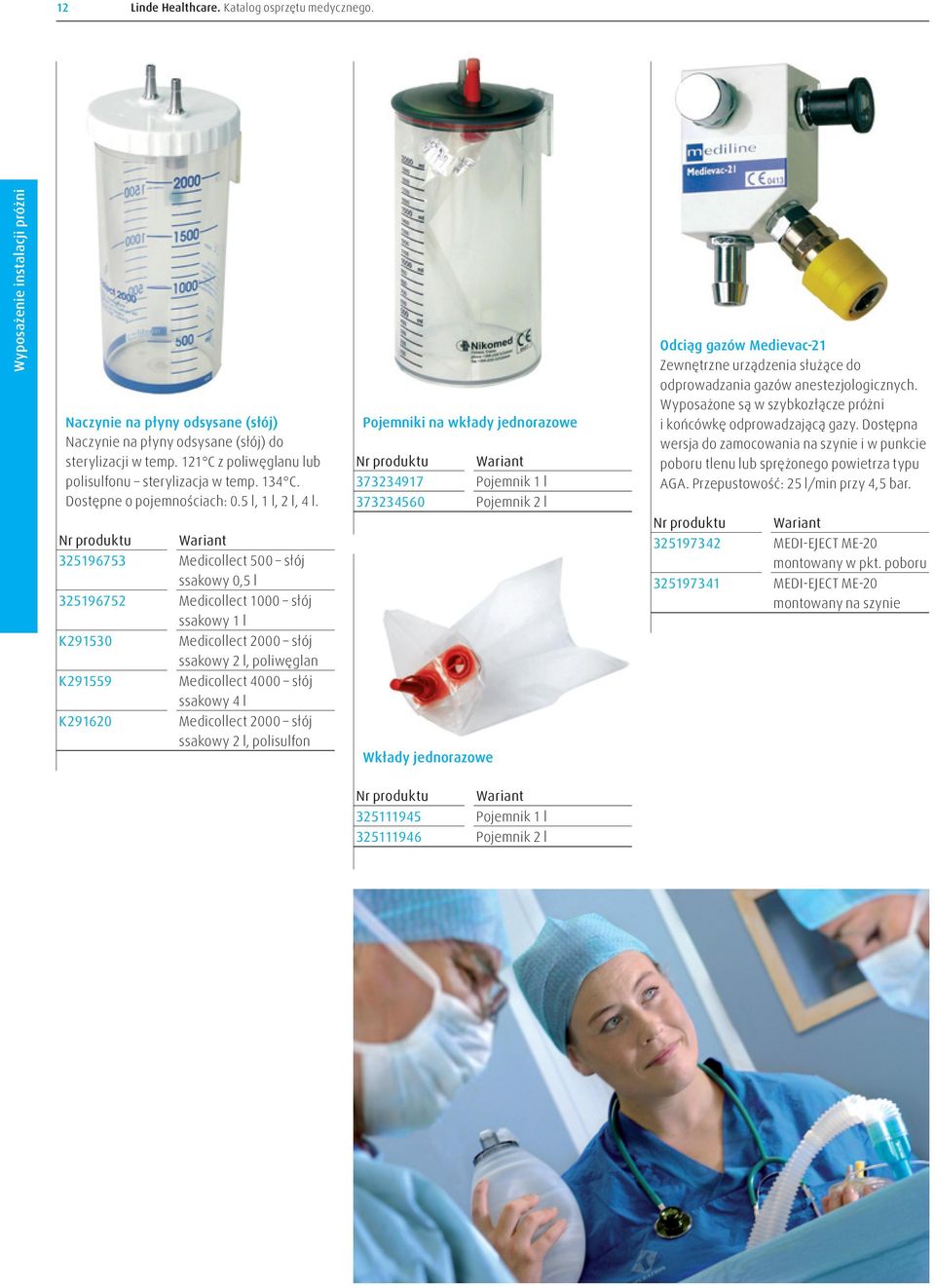

12 12 Linde Healthcare. Katalog osprzętu medycznego. Wyposażenie instalacji próżni Naczynie na płyny odsysane (słój) Naczynie na płyny odsysane (słój) do sterylizacji w temp. 121 C z poliwęglanu lub polisulfonu sterylizacja w temp. 134 C. Dostępne o pojemnościach: 0.5 l, 1 l, 2 l, 4 l. Pojemniki na wkłady jednorazowe Pojemnik 1 l Pojemnik 2 l Odciąg gazów Medievac-21 Zewnętrzne urządzenia służące do odprowadzania gazów anestezjologicznych. Wyposażone są w szybkozłącze próżni i końcówkę odprowadzającą gazy. Dostępna wersja do zamocowania na szynie i w punkcie poboru tlenu lub sprężonego powietrza typu AGA. Przepustowość: 25 l/min przy 4,5 bar Medicollect 500 słój ssakowy 0,5 l Medicollect 1000 słój ssakowy 1 l MEDI-EJECT ME-20 montowany w pkt. poboru MEDI-EJECT ME-20 montowany na szynie K Medicollect 2000 słój ssakowy 2 l, poliwęglan K Medicollect 4000 słój ssakowy 4 l K Medicollect 2000 słój ssakowy 2 l, polisulfon Wkłady jednorazowe Nr produktu Wariant Pojemnik 1 l Pojemnik 2 l

13 Linde Healthcare. Katalog osprzętu medycznego. 13 Wózki do przewozu butli gazowych i uchwyt przyłóżkowy Wózki do butli gazowych i uchwyt przyłóżkowy Wózek do przewozu i magazynowania butli Wózek na butle o poj. 10 l; 5-cio kołowy Wózek na butle o poj. 10 l; 5-cio kołowy antystatyczny Opcjonalnie możliwość zamówienia łącznie z kompletnym zestawem do tlenoterapii. Uchwyt przyłóżkowy Uchwyt na butle o poj. 2 l i średnicy 100 mm Cena katalogowa uchwytu nie dotyczy reduktora oraz butli.

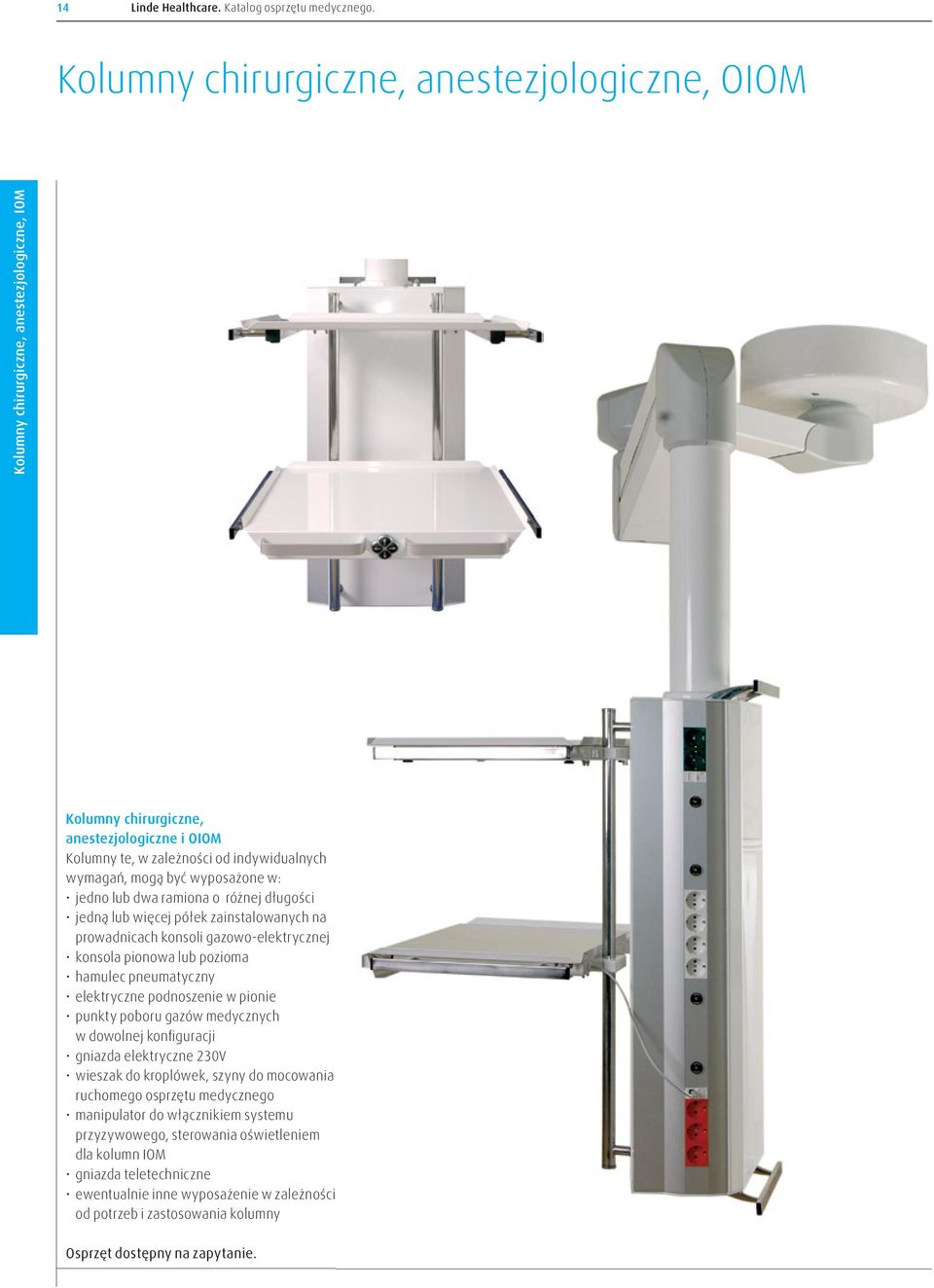

14 14 Linde Healthcare. Katalog osprzętu medycznego. Kolumny chirurgiczne, anestezjologiczne, OIOM Kolumny chirurgiczne, anestezjologiczne, IOM Kolumny chirurgiczne, anestezjologiczne i OIOM Kolumny te, w zależności od indywidualnych wymagań, mogą być wyposażone w: jedno lub dwa ramiona o różnej długości jedną lub więcej półek zainstalowanych na prowadnicach konsoli gazowo-elektrycznej konsola pionowa lub pozioma hamulec pneumatyczny elektryczne podnoszenie w pionie punkty poboru gazów medycznych w dowolnej konfiguracji gniazda elektryczne 230V wieszak do kroplówek, szyny do mocowania ruchomego osprzętu medycznego manipulator do włącznikiem systemu przyzywowego, sterowania oświetleniem dla kolumn IOM gniazda teletechniczne ewentualnie inne wyposażenie w zależności od potrzeb i zastosowania kolumny Osprzęt dostępny na zapytanie.

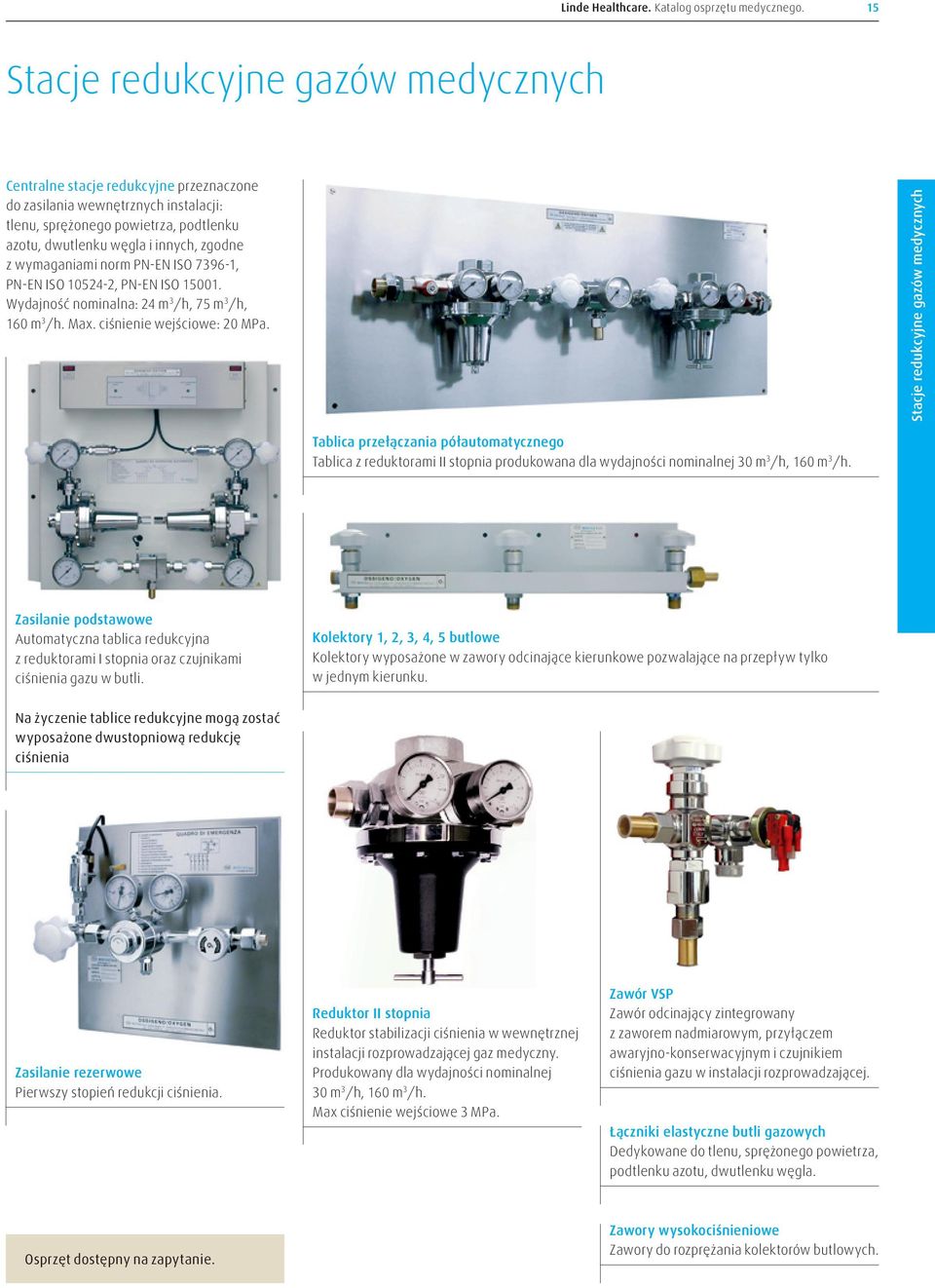

15 Linde Healthcare. Katalog osprzętu medycznego. 15 Stacje redukcyjne gazów medycznych Centralne stacje redukcyjne przeznaczone do zasilania wewnętrznych instalacji: tlenu, sprężonego powietrza, podtlenku azotu, dwutlenku węgla i innych, zgodne z wymaganiami norm PN-EN ISO , PN-EN ISO , PN-EN ISO Wydajność nominalna: 24 m 3 /h, 75 m 3 /h, 160 m 3 /h. Max. ciśnienie wejściowe: 20 MPa. Stacje redukcyjne gazów medycznych Tablica przełączania półautomatycznego Tablica z reduktorami II stopnia produkowana dla wydajności nominalnej 30 m 3 /h, 160 m 3 /h. Zasilanie podstawowe Automatyczna tablica redukcyjna z reduktorami I stopnia oraz czujnikami ciśnienia gazu w butli. Kolektory 1, 2, 3, 4, 5 butlowe Kolektory wyposażone w zawory odcinające kierunkowe pozwalające na przepływ tylko w jednym kierunku. Na życzenie tablice redukcyjne mogą zostać wyposażone dwustopniową redukcję ciśnienia Zasilanie rezerwowe Pierwszy stopień redukcji ciśnienia. Reduktor II stopnia Reduktor stabilizacji ciśnienia w wewnętrznej instalacji rozprowadzającej gaz medyczny. Produkowany dla wydajności nominalnej 30 m 3 /h, 160 m 3 /h. Max ciśnienie wejściowe 3 MPa. Zawór VSP Zawór odcinający zintegrowany z zaworem nadmiarowym, przyłączem awaryjno konserwacyjnym i czujnikiem ciśnienia gazu w instalacji rozprowadzającej. Łączniki elastyczne butli gazowych Dedykowane do tlenu, sprężonego powietrza, podtlenku azotu, dwutlenku węgla. Osprzęt dostępny na zapytanie. Zawory wysokociśnieniowe Zawory do rozprężania kolektorów butlowych.

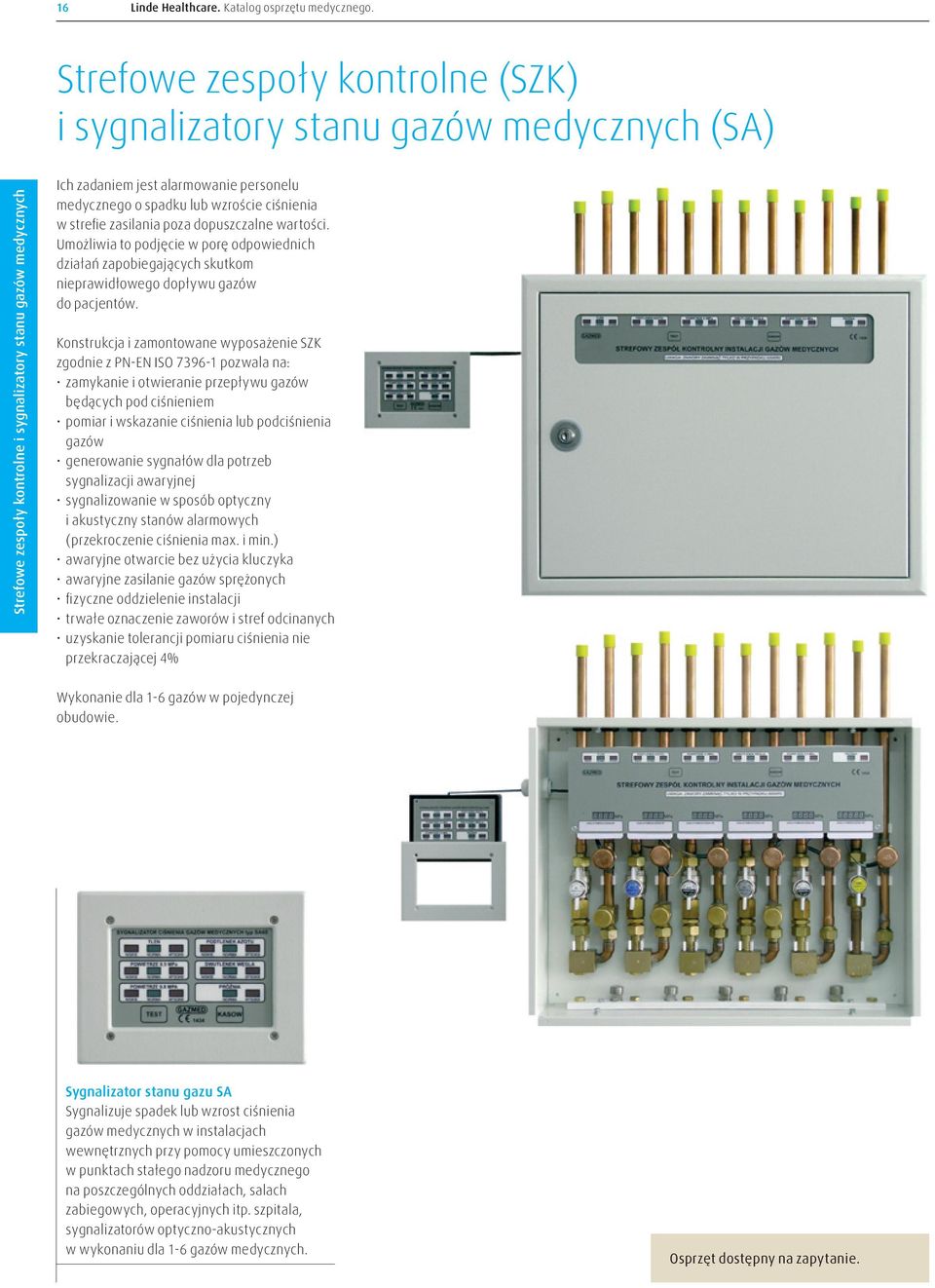

16 16 Linde Healthcare. Katalog osprzętu medycznego. Strefowe zespoły kontrolne (SZK) i sygnalizatory stanu gazów medycznych (SA) Strefowe zespoły kontrolne i sygnalizatory stanu gazów medycznych Ich zadaniem jest alarmowanie personelu medycznego o spadku lub wzroście ciśnienia w strefie zasilania poza dopuszczalne wartości. Umożliwia to podjęcie w porę odpowiednich działań zapobiegających skutkom nieprawidłowego dopływu gazów do pacjentów. Konstrukcja i zamontowane wyposażenie SZK zgodnie z PN-EN ISO pozwala na: zamykanie i otwieranie przepływu gazów będących pod ciśnieniem pomiar i wskazanie ciśnienia lub podciśnienia gazów generowanie sygnałów dla potrzeb sygnalizacji awaryjnej sygnalizowanie w sposób optyczny i akustyczny stanów alarmowych (przekroczenie ciśnienia max. i min.) awaryjne otwarcie bez użycia kluczyka awaryjne zasilanie gazów sprężonych fizyczne oddzielenie instalacji trwałe oznaczenie zaworów i stref odcinanych uzyskanie tolerancji pomiaru ciśnienia nie przekraczającej 4% Wykonanie dla 1-6 gazów w pojedynczej obudowie. Sygnalizator stanu gazu SA Sygnalizuje spadek lub wzrost ciśnienia gazów medycznych w instalacjach wewnętrznych przy pomocy umieszczonych w punktach stałego nadzoru medycznego na poszczególnych oddziałach, salach zabiegowych, operacyjnych itp. szpitala, sygnalizatorów optyczno-akustycznych w wykonaniu dla 1-6 gazów medycznych. Osprzęt dostępny na zapytanie.

17 Linde Healthcare. Katalog osprzętu medycznego. 17 Liczniki przepływu gazu Przepływomierz masowy Przepływomierz w wersji in line o standardowej zakresowości 1:100, wyposażony jest w prostownice strumienia zabudowaną w odcinku napływowym co eliminuje potrzebę stosowania odcinków prostych. Elementy zwilżane przepływomierza są standardowo wykonane ze stali nierdzewnej 316a do tlenu. Przepływomierze posiadają kompaktowo zabudowane przetworniki przepływu (przystosowane do plombowania), są wyposażone w wyjście analogowe 4-20 ma (dla przepływu) współpracujące z wskaźnikami/licznikami przepływu zabudowanymi w jednej szafce aparaturowej przystosowanej do plombowania. Zarówno przepływomierz jak i wskaźnik/licznik przystosowane są do pracy wewnątrz budynku. Zastosowana metoda pomiarowa i materiały konstrukcyjne (stal nierdzewna), powodują iż termiczne przepływomierze są całkowicie odporne na wpływ warunków otoczenia - na jakość pomiaru nie mają wpływu takie czynniki jak stan wewnętrznej powierzchni rurociągów. Z powodu braku elementów ruchomych, kanałów i otworów zaproponowane rozwiązanie jest odporne na zanieczyszczenia (pył, kurz, cząsteczki stałe) i nie występuje w nich zjawisko uszkodzenia przy przekroczeniu zakresu pomiarowego. Przepływomierz spełnia wymagania Dyrektywy Europejskiej o wyrobach medycznych (MDD) 93/42 EWG potwierdzony stosownym certyfikatem producenta. Funkcje użytkowe układów pomiarowych: wskazania natężenie przepływu chwilowego w Nm 3 /h licznik/sumator masy Nm 3 bargraf natężenia przepływu wskazania temperatury gazu transmisja informacji o natężeniu przepływu wyjściem 4-20 ma transmisja informacji o ilości gazu wyjściem impulsowym komunikacja cyfrowa za pomocą interfejsu szeregowego RS485 Modbus RTU Liczniki przepływu gazu / Panele ambulansowe Panele ambulansowe Panel gazowy do ambulansu Panel wykonany z profili aluminiowych i wyposażone w jedno, dwa lub cztery gniazda samouszczelniające do podawania tlenu lub sprężonego powietrza Panele ambulansowe pojedyncze tlen Panele ambulansowe podwójne tlen Panele ambulansowe poczwórne tlen Panele ambulansowe pojedyncze sprężone powietrze Panele ambulansowe podwójne sprężone powietrze

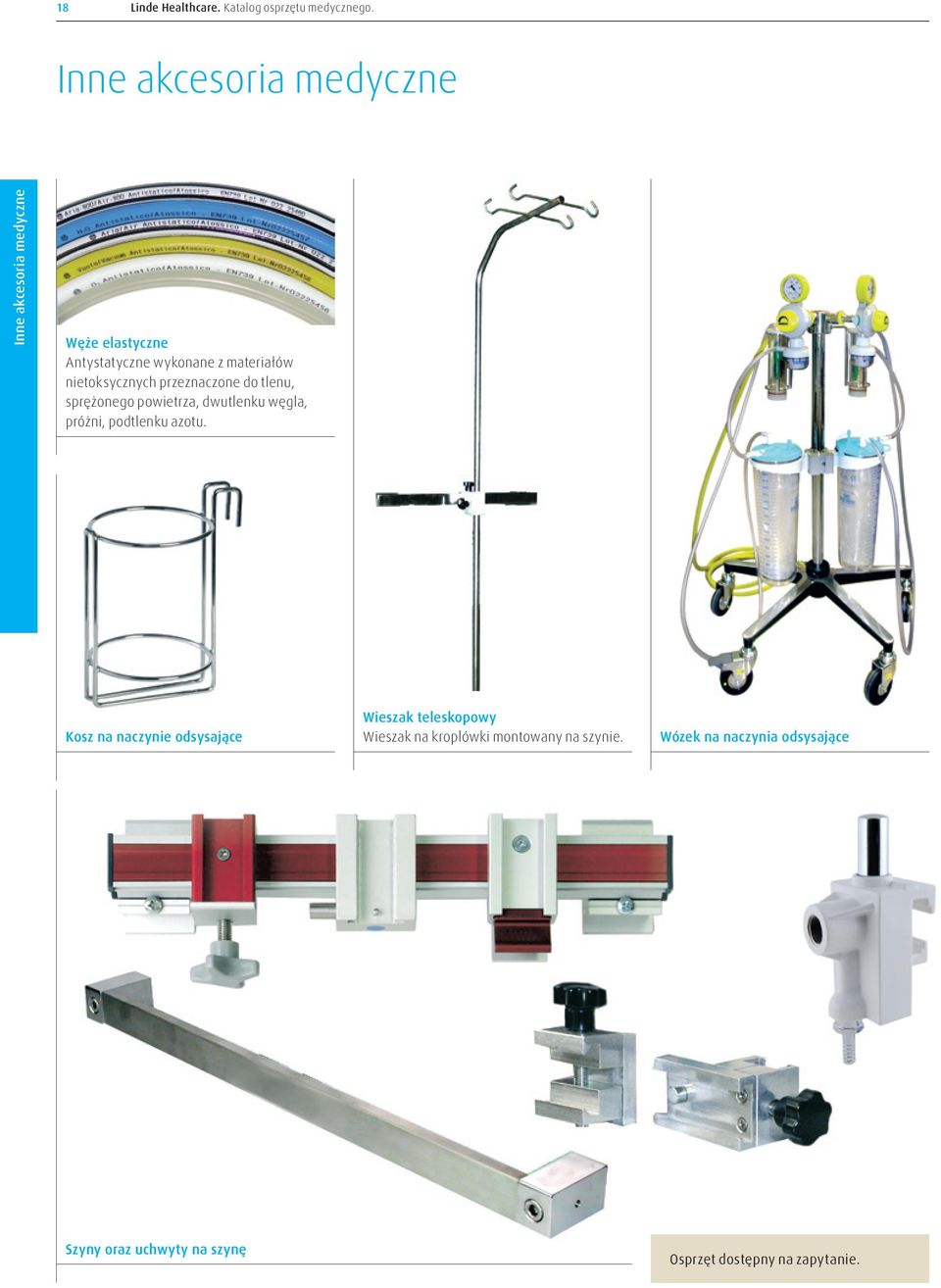

18 18 Linde Healthcare. Katalog osprzętu medycznego. Inne akcesoria medyczne Inne akcesoria medyczne Węże elastyczne Antystatyczne wykonane z materiałów nietoksycznych przeznaczone do tlenu, sprężonego powietrza, dwutlenku węgla, próżni, podtlenku azotu. Kosz na naczynie odsysające Wieszak teleskopowy Wieszak na kroplówki montowany na szynie. Wózek na naczynia odsysające Szyny oraz uchwyty na szynę Osprzęt dostępny na zapytanie.

19 Linde Healthcare. Katalog osprzętu medycznego. 19

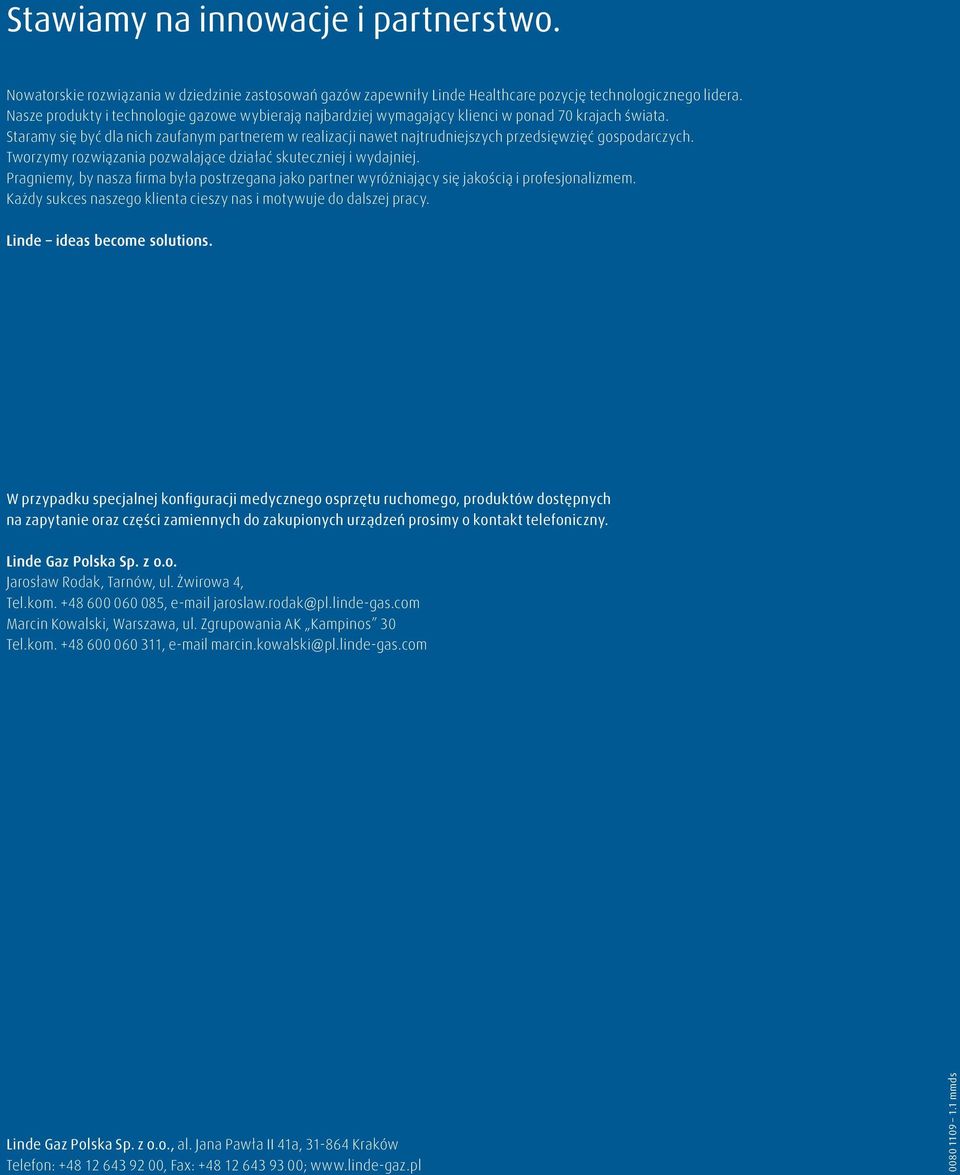

20 Stawiamy na innowacje i partnerstwo. Nowatorskie rozwiązania w dziedzinie zastosowań gazów zapewniły Linde Healthcare pozycję technologicznego lidera. Nasze produkty i technologie gazowe wybierają najbardziej wymagający klienci w ponad 70 krajach świata. Staramy się być dla nich zaufanym partnerem w realizacji nawet najtrudniejszych przedsięwzięć gospodarczych. Tworzymy rozwiązania pozwalające działać skuteczniej i wydajniej. Pragniemy, by nasza firma była postrzegana jako partner wyróżniający się jakością i profesjonalizmem. Każdy sukces naszego klienta cieszy nas i motywuje do dalszej pracy. Linde ideas become solutions. W przypadku specjalnej konfiguracji medycznego osprzętu ruchomego, produktów dostępnych na zapytanie oraz części zamiennych do zakupionych urządzeń prosimy o kontakt telefoniczny. Linde Gaz Polska Sp. z o.o. Jarosław Rodak, Tarnów, ul. Żwirowa 4, Tel.kom , jaroslaw.rodak@pl.linde-gas.com Marcin Kowalski, Warszawa, ul. Zgrupowania AK Kampinos 30 Tel.kom , marcin.kowalski@pl.linde-gas.com Linde Gaz Polska Sp. z o.o., al. Jana Pawła II 41a, Kraków Telefon: , Fax: ; mmds
