1 Kliknij nazwę modelu urządzenia: CLX-3175, CLX-3175N, CLX-3170FN, CLX-3175FN, CLX-3175FW Drukarka wielofunkcyjna Podręcznik użytkownika wyobraź sobie możliwości Dziękujemy za zakup urządzenia firmy Samsung.

2 Funkcje urządzenia laserowego Urządzenie jest wyposażone w wiele specjalnych funkcji polepszających jakość drukowanych dokumentów. Możliwości urządzenia: Funkcje Specjalne Tworzenie doskonałej jakości wydruków z dużą szybkością Pełny zakres kolorów uzyskiwanych za pomocą barw: błękitnej, amarantowej, żółtej i czarnej. Wydruki mogą być wykonywane z rozdzielczością do 2400 x 600 dpi. Patrz sekcja Oprogramowanie. Urządzenie może drukować na papierze w formacie A4 z szybkością do 16 str./min, a na papierze w formacie Letter z szybkością do 17 str./min. W trybie kolorowym urządzenie drukuje na papierze rozmiaru A4 lub Letter z szybkością do 4 str./min. Obsługa wielu różnych materiałów do druku Zasobnik na 150 arkuszy obsługuje papier zwykły w różnych formatach: papier firmowy, koperty, etykiety, nośniki o niestandardowych rozmiarach, karty pocztowe oraz papier o dużej gramaturze. Tworzenie profesjonalnych dokumentów Drukowanie znaków wodnych. Drukowane dokumenty można dostosować, nadrukowując na nich dodatkowe napisy, np. Poufne. Patrz sekcja Oprogramowanie. Drukowanie plakatów. Tekst i obrazy znajdujące się na każdej stronie dokumentu są powiększane i drukowane na oddzielnych arkuszach papieru, które następnie można skleić w celu utworzenia plakatu. Patrz sekcja Oprogramowanie. Do tworzenia wstępnie zadrukowanych formularzy oraz papieru firmowego można wykorzystać zwykły papier. Patrz sekcja Oprogramowanie. Wykonywanie kopii oryginałów w różnych formatach Urządzenie może wydrukować wiele kopii obrazu oryginalnego dokumentu na jednej stronie. Dostępne są funkcje specjalne, służące do usuwania tła katalogowego lub gazetowego. Jakość wydruku i rozmiar obrazu można równocześnie dostosować i ulepszyć. Skanowanie i natychmiastowe wysyłanie oryginałów Skanowanie w kolorze i zastosowanie precyzyjnej kompresji w formatach JPEG, TIFF oraz PDF. Szybkie skanowanie i wysyłanie plików do wielu odbiorców za pośrednictwem skanowania sieciowego. Ustawianie określonego czasu transmisji faksów Możliwe jest określenie konkretnego czasu transmisji faksów oraz wysyłanie faksów do wielu zapisanych miejsc docelowych. Po transmisji urządzenie może, zgodnie z ustawieniami, wydrukować raport o faksach. Oszczędność czasu i pieniędzy W celu zaoszczędzenia papieru można także drukować wiele stron na jednym arkuszu. Urządzenie umożliwia automatyczne oszczędzanie energii dzięki znacznemu zmniejszeniu poboru mocy, gdy nie jest używane. Aby zmniejszyć zużycie papieru, można drukować po obu stronach arkusza (drukowanie dwustronne). Patrz sekcja Oprogramowanie. Drukowanie w różnych środowiskach Drukowanie można wykonywać w wielu systemach operacyjnych, takich jak Windows, Linux i Macintosh. Urządzenie jest wyposażone w interfejs USB oraz interfejs sieciowy. 2_Funkcje urządzenia laserowego

3 Funkcje według modeli Urządzenie zostało zaprojektowane tak, aby umożliwić wykonywanie wszystkich prac związanych z edycją dokumentów od kopiowania i drukowania do bardziej zaawansowanych rozwiązań sieciowych dla firm. Podstawowe funkcje tego urządzenia to: Funkcje CLX-3170FN CLX-3175FN CLX-3175FW USB 2.0 Interfejs pamięci USB PictBridge Podajnik ADF Karta sieci przewodowej LAN Ethernet 10/100 Base TX Interfejs sieciowy bezprzewodowa sieć LAN b/g FAKS ( : funkcja dostępna, pusta komórka: funkcja niedostępna) Informacje o podręczniku użytkownika Niniejszy podręcznik użytkownika zawiera podstawowy opis urządzenia oraz szczegółowe objaśnienia poszczególnych czynności wykonywanych podczas jego użytkowania. Podręcznik użytkownika skierowany jest zarówno do użytkowników początkujących, jak i do profesjonalistów, którzy chcą zainstalować to urządzenie i korzystać z niego. Niektóre terminy zawarte w tym podręczniku używane są zamienne, jak w poniższym przykładzie: Dokument stosowany jest zamiennie ze słowem oryginał. Papier stosowany jest zamiennie ze słowami nośnik lub nośnik druku. Poniższa tabela opisuje konwencje używane w tym podręczniku: Konwencja Opis Przykład Pogrubienie Używane w przypadku tekstów wyświetlanych na wyświetlaczu lub rzeczywistych wydruków. Start Uwaga Przestroga Przypis (Aby uzyskać więcej informacji, patrz strona 1.) Służy do przedstawiania dodatkowych informacji lub szczegółowych danych dotyczących działania lub funkcji urządzenia. Informacja służąca ochronie urządzenia przed potencjalnym uszkodzeniem mechanicznym lub awarią. Służy do udzielania bardziej szczegółowych informacji dotyczących danego słowa lub wyrażenia. Odsyła użytkowników do odpowiedniej strony zawierającej dodatkowe, szczegółowe informacje. Format daty może różnić się w zależności od kraju. Nie należy dotykać oznaczonego na zielono spodu kasety z tonerem. a. stron na minutę (Aby uzyskać więcej informacji, patrz strona 1.) Funkcje urządzenia laserowego_3

4 Więcej informacji Informacje dotyczące konfigurowania i korzystania z urządzenia można znaleźć w poniższych zasobach, w postaci drukowanej lub wyświetlanych na wyświetlaczu. Skrócona instrukcja instalacji Zawiera informacje dotyczące konfigurowania urządzenia. Aby je przygotować, należy postępować zgodnie z instrukcjami zawartymi wpodręczniku. Elektroniczna wersja Podręcznika użytkownika Zawiera szczegółowe instrukcje korzystania ze wszystkich funkcji urządzenia oraz informacje dotyczące konserwacji urządzenia, rozwiązywania problemów oraz instalowania akcesoriów. Ten podręcznik użytkownika zawiera także sekcję Oprogramowanie, z informacjami na temat sposobów drukowania dokumentów wróżnych systemach operacyjnych oraz korzystania z dostępnych programów narzędziowych. Pomoc sterownika drukarki Zawiera informacje dotyczące właściwości sterownika drukarki oraz instrukcje konfiguracji właściwości drukowania. Aby uzyskać dostęp do ekranu pomocy sterownika drukarki, należy kliknąć pozycję Pomoc w oknie dialogowym właściwości drukarki. Witryna internetowa firmy Samsung Dostęp do Internetu umożliwia uzyskanie pomocy, wsparcia technicznego, sterowników drukarki, podręczników oraz informacji o zamówieniu w witrynie internetowej firmy Samsung, Ogólnie dostępne informacje można znaleźć w Samsung witrynie internetowej: 4_Funkcje urządzenia laserowego

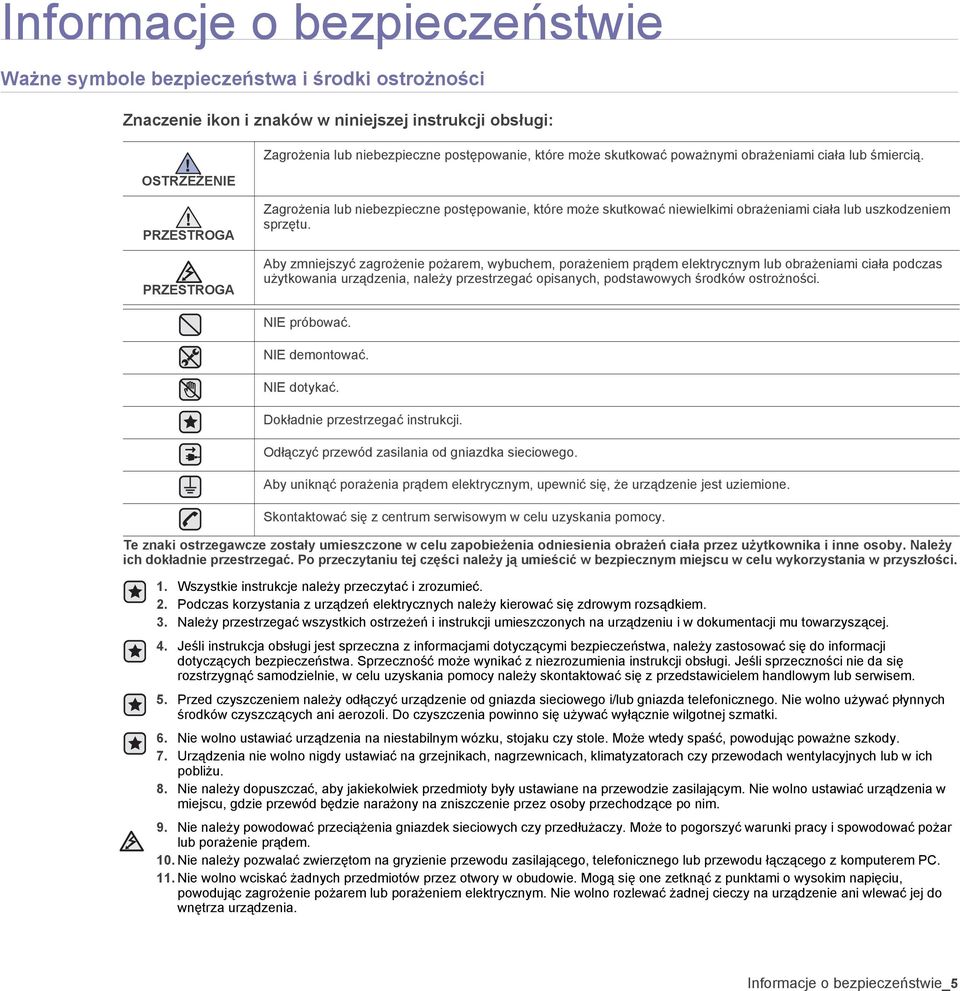

5 Informacje o bezpieczeństwie Ważne symbole bezpieczeństwa i środki ostrożności Znaczenie ikon i znaków w niniejszej instrukcji obsługi: Zagrożenia lub niebezpieczne postępowanie, które może skutkować poważnymi obrażeniami ciała lub śmiercią. OSTRZEŻENIE PRZESTROGA PRZESTROGA Zagrożenia lub niebezpieczne postępowanie, które może skutkować niewielkimi obrażeniami ciała lub uszkodzeniem sprzętu. Aby zmniejszyć zagrożenie pożarem, wybuchem, porażeniem prądem elektrycznym lub obrażeniami ciała podczas użytkowania urządzenia, należy przestrzegać opisanych, podstawowych środków ostrożności. NIE próbować. NIE demontować. NIE dotykać. Dokładnie przestrzegać instrukcji. Odłączyć przewód zasilania od gniazdka sieciowego. Aby uniknąć porażenia prądem elektrycznym, upewnić się, że urządzenie jest uziemione. Skontaktować się z centrum serwisowym w celu uzyskania pomocy. Te znaki ostrzegawcze zostały umieszczone w celu zapobieżenia odniesienia obrażeń ciała przez użytkownika i inne osoby. Należy ich dokładnie przestrzegać. Po przeczytaniu tej części należy ją umieścić w bezpiecznym miejscu w celu wykorzystania w przyszłości. 1. Wszystkie instrukcje należy przeczytać i zrozumieć. 2. Podczas korzystania z urządzeń elektrycznych należy kierować się zdrowym rozsądkiem. 3. Należy przestrzegać wszystkich ostrzeżeń i instrukcji umieszczonych na urządzeniu i w dokumentacji mu towarzyszącej. 4. Jeśli instrukcja obsługi jest sprzeczna z informacjami dotyczącymi bezpieczeństwa, należy zastosować się do informacji dotyczących bezpieczeństwa. Sprzeczność może wynikać z niezrozumienia instrukcji obsługi. Jeśli sprzeczności nie da się rozstrzygnąć samodzielnie, w celu uzyskania pomocy należy skontaktować się z przedstawicielem handlowym lub serwisem. 5. Przed czyszczeniem należy odłączyć urządzenie od gniazda sieciowego i/lub gniazda telefonicznego. Nie wolno używać płynnych środków czyszczących ani aerozoli. Do czyszczenia powinno się używać wyłącznie wilgotnej szmatki. 6. Nie wolno ustawiać urządzenia na niestabilnym wózku, stojaku czy stole. Może wtedy spaść, powodując poważne szkody. 7. Urządzenia nie wolno nigdy ustawiać na grzejnikach, nagrzewnicach, klimatyzatorach czy przewodach wentylacyjnych lub w ich pobliżu. 8. Nie należy dopuszczać, aby jakiekolwiek przedmioty były ustawiane na przewodzie zasilającym. Nie wolno ustawiać urządzenia w miejscu, gdzie przewód będzie narażony na zniszczenie przez osoby przechodzące po nim. 9. Nie należy powodować przeciążenia gniazdek sieciowych czy przedłużaczy. Może to pogorszyć warunki pracy i spowodować pożar lub porażenie prądem. 10. Nie należy pozwalać zwierzętom na gryzienie przewodu zasilającego, telefonicznego lub przewodu łączącego z komputerem PC. 11. Nie wolno wciskać żadnych przedmiotów przez otwory w obudowie. Mogą się one zetknąć z punktami o wysokim napięciu, powodując zagrożenie pożarem lub porażeniem elektrycznym. Nie wolno rozlewać żadnej cieczy na urządzenie ani wlewać jej do wnętrza urządzenia. Informacje o bezpieczeństwie_5

6 a. AWG: American Wire Gauge 12. Aby zmniejszyć ryzyko porażenia prądem, nie należy demontować urządzenia. W razie konieczności naprawy powinien ją przeprowadzać wykwalifikowany personel serwisowy. Otwieranie i demontaż pokryw może narazić użytkownika na niebezpieczne napięcie lub spowodować inne zagrożenia. Niewłaściwy ponowny montaż może spowodować porażenie prądem podczas późniejszej eksploatacji urządzenia. 13. W następujących okolicznościach należy odłączyć urządzenie od gniazda telefonicznego, komputera i sieci zasilającej i przekazać je wykwalifikowanemu personelowi serwisowemu: Gdy dowolna część przewodu zasilającego, wtyczki lub kabla połączeniowego jest uszkodzona lub poszarpana. Jeśli rozlano ciecz na urządzenie. Jeśli urządzenie stało na deszczu lub w wodzie. Jeśli mimo przestrzegania instrukcji urządzenie nie działa poprawnie. Jeśli urządzenie zostało upuszczone lub obudowa jest uszkodzona. Jeśli urządzenie nagle zaczyna działać w nietypowy sposób. 14. Należy wykonywać tylko regulacje opisane w instrukcji obsługi. Niewłaściwe ustawienie innych elementów regulacyjnych może spowodować uszkodzenie i wymagać znacznego nakładu pracy podczas serwisu. 15. Należy unikać korzystania z urządzenia podczas burzy z piorunami. Istnieje ryzyko porażenia prądem spowodowanego piorunem. O ile to możliwe, podczas burzy powinno się odłączać przewód zasilający urządzenia i przewód telefoniczny. 16. Bezpieczne użytkowanie zapewnia kabel zasilania dostarczony z urządzeniem. W przypadku używania kabla o długości większej niż 2 m z urządzeniem zasilanym napięciem 110 V, należy stosować przewód o grubości 16 AWG a lub większej. 17. Używaj tylko przewodu telefonicznego nr 26 AWG lub większego. 18. ZACHOWAJ TE INSTRUKCJE. 19. To urządzenie może pracować jedynie w kraju, w którym zostało zakupione. (Ze względu na różnice napięć, częstotliwości, konfiguracji sieci telekomunikacyjnej itp.) Informacje o bezpieczeństwie_6

7 Oświadczenie o bezpieczeństwie lasera Niniejsza drukarka otrzymała w USA certyfikat potwierdzający spełnianie warunków DHHS 21 CFR, rozdział 1, podrozdział J, dotyczący produktów laserowych klasy I (1), oraz warunków opisanych w innych dokumentach; posiada także certyfikat urządzenia laserowego klasy I, potwierdzający zgodność z wymaganiami standardu IEC 825. Produkty laserowe klasy I uważane są za bezpieczne. System laserowy oraz drukarka są skonstruowane w taki sposób, aby podczas normalnej eksploatacji, obsługi lub zalecanych warunków serwisowych nigdy nie dochodziło do kontaktu użytkowników z promieniowaniem laserowym powyżej klasy I. Ostrzeżenie Nigdy nie uruchamiać ani nie naprawiać drukarki, kiedy pokrywa zespołu lasera-skanera jest zdjęta. Odbita wiązka, choć niewidoczna, może uszkodzić wzrok. Podczas użytkowania tego produktu należy stosować podane niżej środki ostrożności, aby zmniejszyć ryzyko pożaru, porażenia elektrycznego lub obrażeń ciała: Środki bezpieczeństwa dotyczące ozonu Urządzenie wytwarza ozon podczas normalnej eksploatacji. Wytwarzany ozon nie zagraża zdrowiu operatora. Mimo to zaleca się eksploatację w miejscu o dobrym przepływie powietrza. Aby uzyskać więcej informacji dotyczących ozonu, należy skontaktować się z najbliższym przedstawicielem handlowym firmy Samsung. Oszczędzanie energii Drukarka została wykonana zgodnie z zaawansowaną technologią oszczędzania energii, umożliwiającą zmniejszenie poboru mocy, gdy urządzenie nie jest używane. Jeżeli przez dłuższy czas do drukarki nie są przesyłane żadne dane, pobór mocy zostanie automatycznie obniżony. ENERGY STAR i znak ENERGY STAR są znakami towarowymi zastrzeżonymi w Stanach Zjednoczonych. Aby uzyskać więcej informacji o programie ENERGY STAR, należy odwiedzić witrynę Informacje o bezpieczeństwie_7

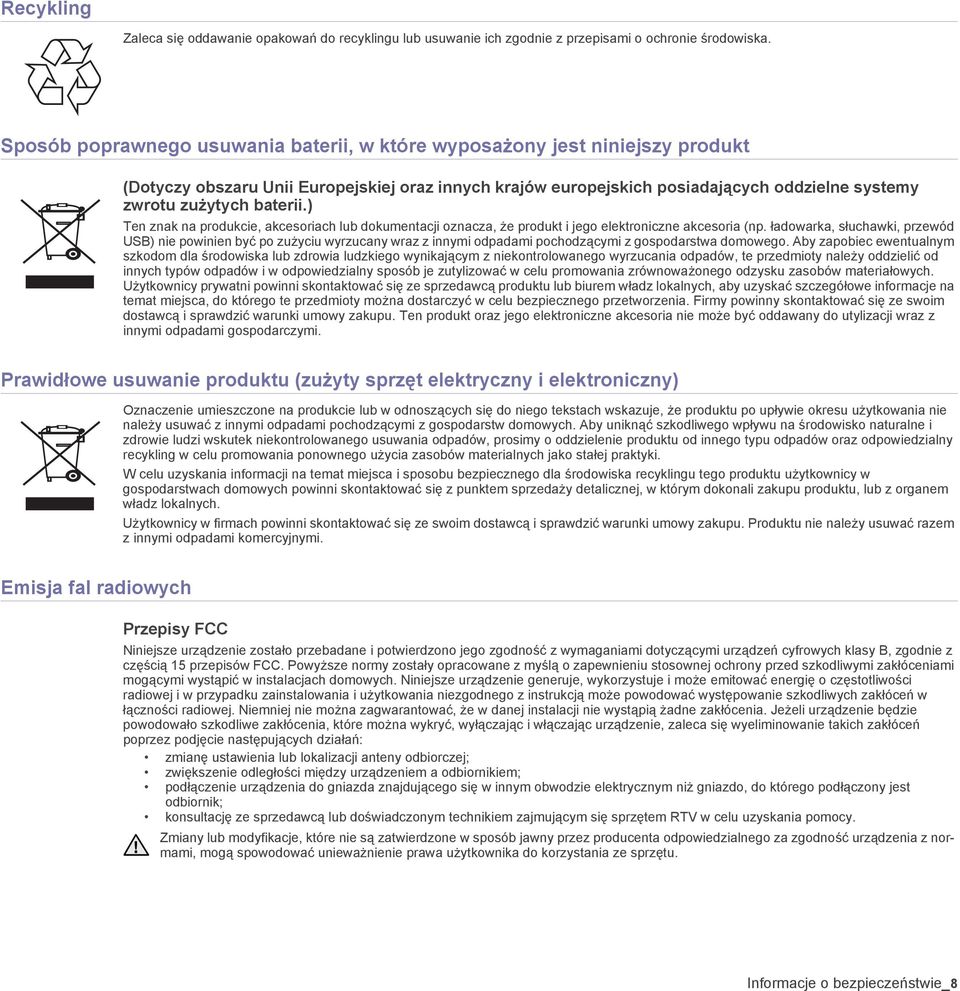

8 Recykling Zaleca się oddawanie opakowań do recyklingu lub usuwanie ich zgodnie z przepisami o ochronie środowiska. Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt (Dotyczy obszaru Unii Europejskiej oraz innych krajów europejskich posiadających oddzielne systemy zwrotu zużytych baterii.) Ten znak na produkcie, akcesoriach lub dokumentacji oznacza, że produkt i jego elektroniczne akcesoria (np. ładowarka, słuchawki, przewód USB) nie powinien być po zużyciu wyrzucany wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Aby zapobiec ewentualnym szkodom dla środowiska lub zdrowia ludzkiego wynikającym z niekontrolowanego wyrzucania odpadów, te przedmioty należy oddzielić od innych typów odpadów i w odpowiedzialny sposób je zutylizować w celu promowania zrównoważonego odzysku zasobów materiałowych. Użytkownicy prywatni powinni skontaktować się ze sprzedawcą produktu lub biurem władz lokalnych, aby uzyskać szczegółowe informacje na temat miejsca, do którego te przedmioty można dostarczyć w celu bezpiecznego przetworzenia. Firmy powinny skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Ten produkt oraz jego elektroniczne akcesoria nie może być oddawany do utylizacji wraz z innymi odpadami gospodarczymi. Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi. Emisja fal radiowych Przepisy FCC Niniejsze urządzenie zostało przebadane i potwierdzono jego zgodność z wymaganiami dotyczącymi urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Powyższe normy zostały opracowane z myślą o zapewnieniu stosownej ochrony przed szkodliwymi zakłóceniami mogącymi wystąpić w instalacjach domowych. Niniejsze urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i w przypadku zainstalowania i użytkowania niezgodnego z instrukcją może powodować występowanie szkodliwych zakłóceń w łączności radiowej. Niemniej nie można zagwarantować, że w danej instalacji nie wystąpią żadne zakłócenia. Jeżeli urządzenie będzie powodowało szkodliwe zakłócenia, które można wykryć, wyłączając i włączając urządzenie, zaleca się wyeliminowanie takich zakłóceń poprzez podjęcie następujących działań: zmianę ustawienia lub lokalizacji anteny odbiorczej; zwiększenie odległości między urządzeniem a odbiornikiem; podłączenie urządzenia do gniazda znajdującego się w innym obwodzie elektrycznym niż gniazdo, do którego podłączony jest odbiornik; konsultację ze sprzedawcą lub doświadczonym technikiem zajmującym się sprzętem RTV w celu uzyskania pomocy. Zmiany lub modyfikacje, które nie są zatwierdzone w sposób jawny przez producenta odpowiedzialnego za zgodność urządzenia z normami, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu. Informacje o bezpieczeństwie_8

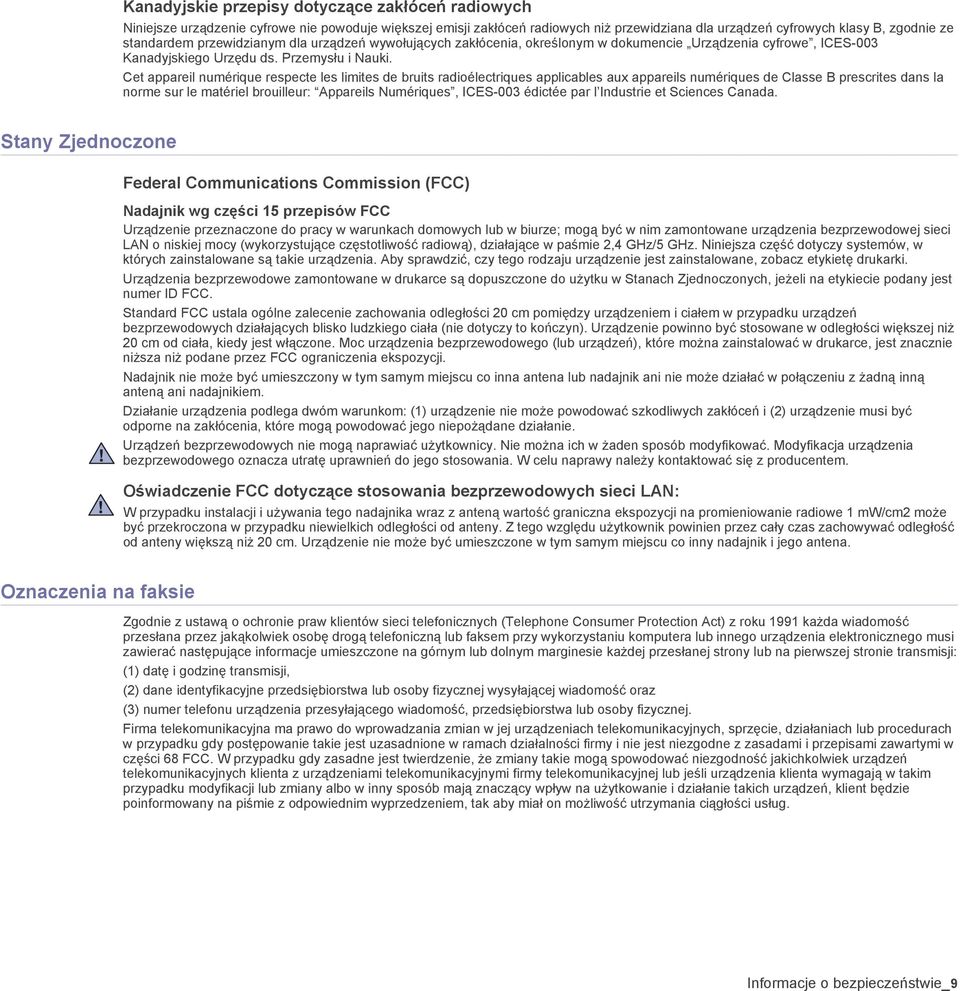

9 Kanadyjskie przepisy dotyczące zakłóceń radiowych Niniejsze urządzenie cyfrowe nie powoduje większej emisji zakłóceń radiowych niż przewidziana dla urządzeń cyfrowych klasy B, zgodnie ze standardem przewidzianym dla urządzeń wywołujących zakłócenia, określonym w dokumencie Urządzenia cyfrowe, ICES-003 Kanadyjskiego Urzędu ds. Przemysłu i Nauki. Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: Appareils Numériques, ICES-003 édictée par l Industrie et Sciences Canada. Stany Zjednoczone Federal Communications Commission (FCC) Nadajnik wg części 15 przepisów FCC Urządzenie przeznaczone do pracy w warunkach domowych lub w biurze; mogą być w nim zamontowane urządzenia bezprzewodowej sieci LAN o niskiej mocy (wykorzystujące częstotliwość radiową), działające w paśmie 2,4 GHz/5 GHz. Niniejsza część dotyczy systemów, w których zainstalowane są takie urządzenia. Aby sprawdzić, czy tego rodzaju urządzenie jest zainstalowane, zobacz etykietę drukarki. Urządzenia bezprzewodowe zamontowane w drukarce są dopuszczone do użytku w Stanach Zjednoczonych, jeżeli na etykiecie podany jest numer ID FCC. Standard FCC ustala ogólne zalecenie zachowania odległości 20 cm pomiędzy urządzeniem i ciałem w przypadku urządzeń bezprzewodowych działających blisko ludzkiego ciała (nie dotyczy to kończyn). Urządzenie powinno być stosowane w odległości większej niż 20 cm od ciała, kiedy jest włączone. Moc urządzenia bezprzewodowego (lub urządzeń), które można zainstalować w drukarce, jest znacznie niższa niż podane przez FCC ograniczenia ekspozycji. Nadajnik nie może być umieszczony w tym samym miejscu co inna antena lub nadajnik ani nie może działać w połączeniu z żadną inną anteną ani nadajnikiem. Działanie urządzenia podlega dwóm warunkom: (1) urządzenie nie może powodować szkodliwych zakłóceń i (2) urządzenie musi być odporne na zakłócenia, które mogą powodować jego niepożądane działanie. Urządzeń bezprzewodowych nie mogą naprawiać użytkownicy. Nie można ich w żaden sposób modyfikować. Modyfikacja urządzenia bezprzewodowego oznacza utratę uprawnień do jego stosowania. W celu naprawy należy kontaktować się z producentem. Oświadczenie FCC dotyczące stosowania bezprzewodowych sieci LAN: W przypadku instalacji i używania tego nadajnika wraz z anteną wartość graniczna ekspozycji na promieniowanie radiowe 1 mw/cm2 może być przekroczona w przypadku niewielkich odległości od anteny. Z tego względu użytkownik powinien przez cały czas zachowywać odległość od anteny większą niż 20 cm. Urządzenie nie może być umieszczone w tym samym miejscu co inny nadajnik i jego antena. Oznaczenia na faksie Zgodnie z ustawą o ochronie praw klientów sieci telefonicznych (Telephone Consumer Protection Act) z roku 1991 każda wiadomość przesłana przez jakąkolwiek osobę drogą telefoniczną lub faksem przy wykorzystaniu komputera lub innego urządzenia elektronicznego musi zawierać następujące informacje umieszczone na górnym lub dolnym marginesie każdej przesłanej strony lub na pierwszej stronie transmisji: (1) datę i godzinę transmisji, (2) dane identyfikacyjne przedsiębiorstwa lub osoby fizycznej wysyłającej wiadomość oraz (3) numer telefonu urządzenia przesyłającego wiadomość, przedsiębiorstwa lub osoby fizycznej. Firma telekomunikacyjna ma prawo do wprowadzania zmian w jej urządzeniach telekomunikacyjnych, sprzęcie, działaniach lub procedurach w przypadku gdy postępowanie takie jest uzasadnione w ramach działalności firmy i nie jest niezgodne z zasadami i przepisami zawartymi w części 68 FCC. W przypadku gdy zasadne jest twierdzenie, że zmiany takie mogą spowodować niezgodność jakichkolwiek urządzeń telekomunikacyjnych klienta z urządzeniami telekomunikacyjnymi firmy telekomunikacyjnej lub jeśli urządzenia klienta wymagają w takim przypadku modyfikacji lub zmiany albo w inny sposób mają znaczący wpływ na użytkowanie i działanie takich urządzeń, klient będzie poinformowany na piśmie z odpowiednim wyprzedzeniem, tak aby miał on możliwość utrzymania ciągłości usług. Informacje o bezpieczeństwie_9

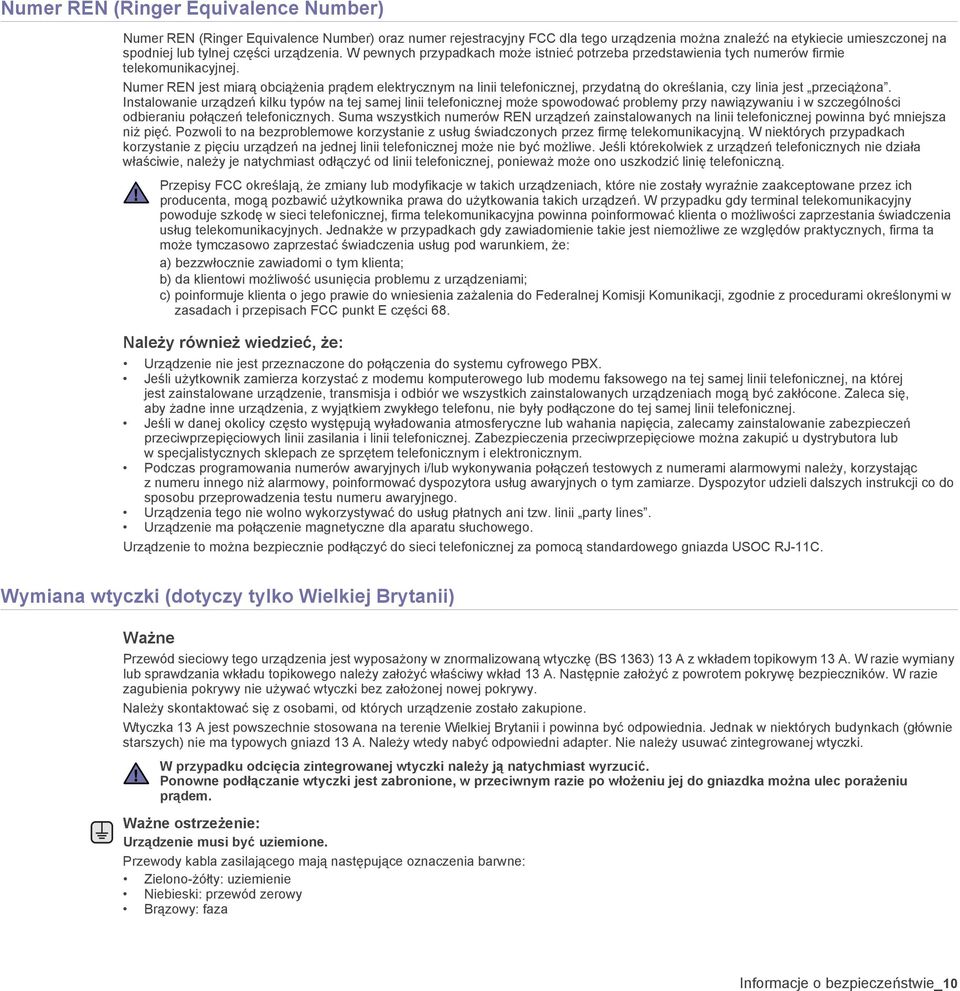

10 Numer REN (Ringer Equivalence Number) Numer REN (Ringer Equivalence Number) oraz numer rejestracyjny FCC dla tego urządzenia można znaleźć na etykiecie umieszczonej na spodniej lub tylnej części urządzenia. W pewnych przypadkach może istnieć potrzeba przedstawienia tych numerów firmie telekomunikacyjnej. Numer REN jest miarą obciążenia prądem elektrycznym na linii telefonicznej, przydatną do określania, czy linia jest przeciążona. Instalowanie urządzeń kilku typów na tej samej linii telefonicznej może spowodować problemy przy nawiązywaniu i w szczególności odbieraniu połączeń telefonicznych. Suma wszystkich numerów REN urządzeń zainstalowanych na linii telefonicznej powinna być mniejsza niż pięć. Pozwoli to na bezproblemowe korzystanie z usług świadczonych przez firmę telekomunikacyjną. W niektórych przypadkach korzystanie z pięciu urządzeń na jednej linii telefonicznej może nie być możliwe. Jeśli którekolwiek z urządzeń telefonicznych nie działa właściwie, należy je natychmiast odłączyć od linii telefonicznej, ponieważ może ono uszkodzić linię telefoniczną. Przepisy FCC określają, że zmiany lub modyfikacje w takich urządzeniach, które nie zostały wyraźnie zaakceptowane przez ich producenta, mogą pozbawić użytkownika prawa do użytkowania takich urządzeń. W przypadku gdy terminal telekomunikacyjny powoduje szkodę w sieci telefonicznej, firma telekomunikacyjna powinna poinformować klienta o możliwości zaprzestania świadczenia usług telekomunikacyjnych. Jednakże w przypadkach gdy zawiadomienie takie jest niemożliwe ze względów praktycznych, firma ta może tymczasowo zaprzestać świadczenia usług pod warunkiem, że: a) bezzwłocznie zawiadomi o tym klienta; b) da klientowi możliwość usunięcia problemu z urządzeniami; c) poinformuje klienta o jego prawie do wniesienia zażalenia do Federalnej Komisji Komunikacji, zgodnie z procedurami określonymi w zasadach i przepisach FCC punkt E części 68. Należy również wiedzieć, że: Urządzenie nie jest przeznaczone do połączenia do systemu cyfrowego PBX. Jeśli użytkownik zamierza korzystać z modemu komputerowego lub modemu faksowego na tej samej linii telefonicznej, na której jest zainstalowane urządzenie, transmisja i odbiór we wszystkich zainstalowanych urządzeniach mogą być zakłócone. Zaleca się, aby żadne inne urządzenia, z wyjątkiem zwykłego telefonu, nie były podłączone do tej samej linii telefonicznej. Jeśli w danej okolicy często występują wyładowania atmosferyczne lub wahania napięcia, zalecamy zainstalowanie zabezpieczeń przeciwprzepięciowych linii zasilania i linii telefonicznej. Zabezpieczenia przeciwprzepięciowe można zakupić u dystrybutora lub w specjalistycznych sklepach ze sprzętem telefonicznym i elektronicznym. Podczas programowania numerów awaryjnych i/lub wykonywania połączeń testowych z numerami alarmowymi należy, korzystając z numeru innego niż alarmowy, poinformować dyspozytora usług awaryjnych o tym zamiarze. Dyspozytor udzieli dalszych instrukcji co do sposobu przeprowadzenia testu numeru awaryjnego. Urządzenia tego nie wolno wykorzystywać do usług płatnych ani tzw. linii party lines. Urządzenie ma połączenie magnetyczne dla aparatu słuchowego. Urządzenie to można bezpiecznie podłączyć do sieci telefonicznej za pomocą standardowego gniazda USOC RJ-11C. Wymiana wtyczki (dotyczy tylko Wielkiej Brytanii) Ważne Przewód sieciowy tego urządzenia jest wyposażony w znormalizowaną wtyczkę (BS 1363) 13 A z wkładem topikowym 13 A. W razie wymiany lub sprawdzania wkładu topikowego należy założyć właściwy wkład 13 A. Następnie założyć z powrotem pokrywę bezpieczników. W razie zagubienia pokrywy nie używać wtyczki bez założonej nowej pokrywy. Należy skontaktować się z osobami, od których urządzenie zostało zakupione. Wtyczka 13 A jest powszechnie stosowana na terenie Wielkiej Brytanii i powinna być odpowiednia. Jednak w niektórych budynkach (głównie starszych) nie ma typowych gniazd 13 A. Należy wtedy nabyć odpowiedni adapter. Nie należy usuwać zintegrowanej wtyczki. W przypadku odcięcia zintegrowanej wtyczki należy ją natychmiast wyrzucić. Ponowne podłączanie wtyczki jest zabronione, w przeciwnym razie po włożeniu jej do gniazdka można ulec porażeniu prądem. Ważne ostrzeżenie: Urządzenie musi być uziemione. Przewody kabla zasilającego mają następujące oznaczenia barwne: Zielono-żółty: uziemienie Niebieski: przewód zerowy Brązowy: faza Informacje o bezpieczeństwie_10

11 Jeśli przewody kabla zasilającego są innego koloru niż barwne oznakowania na wtyczce: Należy podłączyć zielono-żółty przewód do wtyku oznaczonego literą E lub symbolem uziemienia bądź kolorem zielono-żółtym lub zielonym. Niebieski przewód podłączyć do wtyku oznaczonego literą N lub kolorem czarnym. Brązowy przewód podłączyć do wtyku oznaczonego literą L lub kolorem czerwonym. We wtyczce, adapterze lub na tablicy rozdzielczej musi być założona wkładka topikowa 13 A. Oświadczenie o zgodności (państwa europejskie) Zatwierdzenia i certyfikaty Znak CE, używany na niniejszym produkcie, oznacza deklarację zgodności firmy Samsung Electronics Co., Ltd. z odpowiednimi dyrektywami 93/68/EEC Unii Europejskiej z podanymi datami: Deklarację zgodności można sprawdzić na stronie internetowej przejdź do Wsparcie > Centrum pobierania i wprowadź nazwę drukarki, aby przejść do dokumentu EuDoC. 1 stycznia 1995: Dyrektywa Rady (Council Directive) 73/23/EEC wstępne ustalenia dotyczące przepisów krajów członkowskich, związanych z urządzeniami niskonapięciowymi. 1 stycznia 1996: Dyrektywa Rady 89/336/EEC (92/31/EEC) wstępne ustalenia dotyczące przepisów krajów członkowskich o zgodności elektromagnetycznej. 9 marca 1999: Dyrektywa Rady 1999/5/EC o urządzeniach radiowych i terminalach telekomunikacyjnych oraz o wspólnym przestrzeganiu zgodności. Pełna deklaracja określająca odpowiednie Dyrektywy oraz standardy odniesienia jest dostępna u przedstawicieli firmy Samsung Electronics Co., Ltd. Certyfikat Unii Europejskiej Certyfikat zgodności z dyrektywą 1999/5/EC o urządzeniach radiowych i terminalach telekomunikacyjnych (FAX) Niniejszy produkt firmy Samsung otrzymał własny certyfikat firmy, dopuszczający urządzenie jako jednoterminalowe połączenie z publiczną komutowaną siecią telefoniczną (PSTN) zgodnie z dyrektywą 1999/5/EC. Produkt przeznaczony jest do pracy z krajowymi sieciami PSTN oraz zgodnymi centralami PBX krajów europejskich. W przypadku wystąpienia problemów należy w pierwszej kolejności kontaktować się z Działem Jakości Euro QA Lab of Samsung Electronics Co., Ltd. Przetestowano zgodność tego produktu z normami TBR21 i (lub) TBR 38. Aby ułatwić używanie i zastosowanie urządzeń końcowych zgodnych z tym standardem, Europejski Instytut Standardów Telekomunikacyjnych (European Telecommunication Standards Institute ETSI) wydał dokument pomocniczy (EG ), zawierający uwagi i dodatkowe wymagania zapewniające zgodność terminali TBR21 z siecią. Produkt ten zaprojektowano według wszystkich odpowiednich uwag pomocniczych zawartych w tym dokumencie jest on z nimi w pełni zgodny. Informacje dotyczące europejskiego świadectwa radiowego (dla produktów wyposażonych w urządzenia radiowe zatwierdzone przez UE) Niniejszy produkt to drukarka przeznaczona do pracy w warunkach domowych lub w biurze; mogą w niej być zamontowane urządzenia radiowej sieci LAN o niskiej mocy (nadające w częstotliwości radiowej), funkcjonujące w paśmie 2,4/5 GHz. Niniejsza część dotyczy systemów, w których zainstalowane są takie urządzenia. Aby sprawdzić, czy tego rodzaju urządzenie jest zainstalowane, zobacz etykietę drukarki. Urządzenia bezprzewodowe, które mogą się znajdować w urządzeniu, są dopuszczone do użytkowania tylko w Unii Europejskiej i obszarach stowarzyszonych, jeżeli na etykiecie występuje numer rejestracyjny organu dopuszczającego oraz znak ostrzegawczy. Moc urządzenia bezprzewodowego (lub urządzeń), które można zainstalować w drukarce, jest znacznie niższa niż ograniczenia ekspozycji ustalone przez Komisję Europejską w dyrektywie R&TTE. Kraje europejskie, których dotyczy zezwolenie: UE Austria, Belgia, Cypr, Czechy, Dania, Estonia, Finlandia, Francja (z ograniczeniami częstotliwości), Niemcy, Grecja, Węgry, Irlandia, Włochy, Łotwa, Litwa, Luksemburg, Malta, Holandia, Polska, Portugalia, Słowacja, Słowenia, Hiszpania, Szwecja i Wielka Brytania Kraje EEA/EFTA Islandia, Liechtenstein, Norwegia i Szwajcaria Kraje Unii Europejskiej z ograniczeniami użytkowania: UE We Francji zakres częstotliwości ograniczony jest do 2446,5 2483,5 MHz dla urządzeń o mocy nadajnika powyżej 10 mw, takich jak karty sieci bezprzewodowej. Kraje EEA/EFTA Brak ograniczeń w obecnym czasie. Informacje o bezpieczeństwie_11

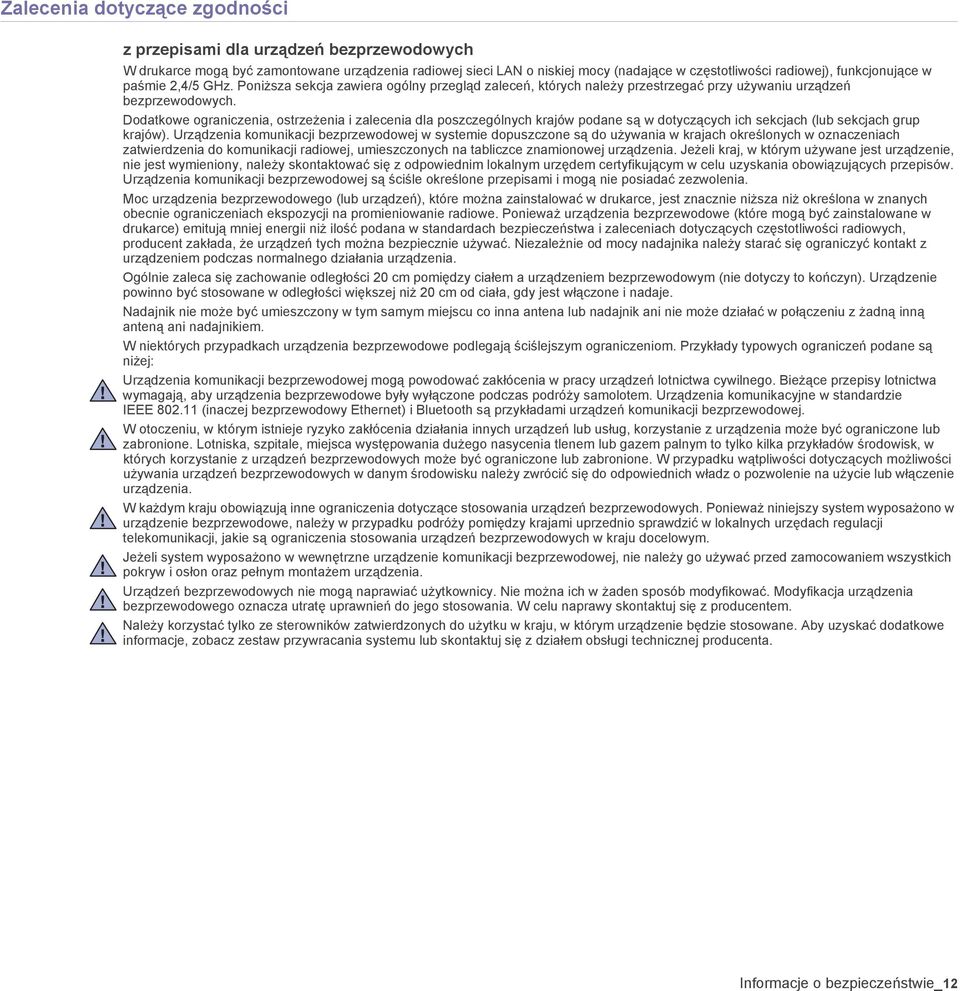

12 Zalecenia dotyczące zgodności z przepisami dla urządzeń bezprzewodowych W drukarce mogą być zamontowane urządzenia radiowej sieci LAN o niskiej mocy (nadające w częstotliwości radiowej), funkcjonujące w paśmie 2,4/5 GHz. Poniższa sekcja zawiera ogólny przegląd zaleceń, których należy przestrzegać przy używaniu urządzeń bezprzewodowych. Dodatkowe ograniczenia, ostrzeżenia i zalecenia dla poszczególnych krajów podane są w dotyczących ich sekcjach (lub sekcjach grup krajów). Urządzenia komunikacji bezprzewodowej w systemie dopuszczone są do używania w krajach określonych w oznaczeniach zatwierdzenia do komunikacji radiowej, umieszczonych na tabliczce znamionowej urządzenia. Jeżeli kraj, w którym używane jest urządzenie, nie jest wymieniony, należy skontaktować się z odpowiednim lokalnym urzędem certyfikującym w celu uzyskania obowiązujących przepisów. Urządzenia komunikacji bezprzewodowej są ściśle określone przepisami i mogą nie posiadać zezwolenia. Moc urządzenia bezprzewodowego (lub urządzeń), które można zainstalować w drukarce, jest znacznie niższa niż określona w znanych obecnie ograniczeniach ekspozycji na promieniowanie radiowe. Ponieważ urządzenia bezprzewodowe (które mogą być zainstalowane w drukarce) emitują mniej energii niż ilość podana w standardach bezpieczeństwa i zaleceniach dotyczących częstotliwości radiowych, producent zakłada, że urządzeń tych można bezpiecznie używać. Niezależnie od mocy nadajnika należy starać się ograniczyć kontakt z urządzeniem podczas normalnego działania urządzenia. Ogólnie zaleca się zachowanie odległości 20 cm pomiędzy ciałem a urządzeniem bezprzewodowym (nie dotyczy to kończyn). Urządzenie powinno być stosowane w odległości większej niż 20 cm od ciała, gdy jest włączone i nadaje. Nadajnik nie może być umieszczony w tym samym miejscu co inna antena lub nadajnik ani nie może działać w połączeniu z żadną inną anteną ani nadajnikiem. W niektórych przypadkach urządzenia bezprzewodowe podlegają ściślejszym ograniczeniom. Przykłady typowych ograniczeń podane są niżej: Urządzenia komunikacji bezprzewodowej mogą powodować zakłócenia w pracy urządzeń lotnictwa cywilnego. Bieżące przepisy lotnictwa wymagają, aby urządzenia bezprzewodowe były wyłączone podczas podróży samolotem. Urządzenia komunikacyjne w standardzie IEEE (inaczej bezprzewodowy Ethernet) i Bluetooth są przykładami urządzeń komunikacji bezprzewodowej. W otoczeniu, w którym istnieje ryzyko zakłócenia działania innych urządzeń lub usług, korzystanie z urządzenia może być ograniczone lub zabronione. Lotniska, szpitale, miejsca występowania dużego nasycenia tlenem lub gazem palnym to tylko kilka przykładów środowisk, w których korzystanie z urządzeń bezprzewodowych może być ograniczone lub zabronione. W przypadku wątpliwości dotyczących możliwości używania urządzeń bezprzewodowych w danym środowisku należy zwrócić się do odpowiednich władz o pozwolenie na użycie lub włączenie urządzenia. W każdym kraju obowiązują inne ograniczenia dotyczące stosowania urządzeń bezprzewodowych. Ponieważ niniejszy system wyposażono w urządzenie bezprzewodowe, należy w przypadku podróży pomiędzy krajami uprzednio sprawdzić w lokalnych urzędach regulacji telekomunikacji, jakie są ograniczenia stosowania urządzeń bezprzewodowych w kraju docelowym. Jeżeli system wyposażono w wewnętrzne urządzenie komunikacji bezprzewodowej, nie należy go używać przed zamocowaniem wszystkich pokryw i osłon oraz pełnym montażem urządzenia. Urządzeń bezprzewodowych nie mogą naprawiać użytkownicy. Nie można ich w żaden sposób modyfikować. Modyfikacja urządzenia bezprzewodowego oznacza utratę uprawnień do jego stosowania. W celu naprawy skontaktuj się z producentem. Należy korzystać tylko ze sterowników zatwierdzonych do użytku w kraju, w którym urządzenie będzie stosowane. Aby uzyskać dodatkowe informacje, zobacz zestaw przywracania systemu lub skontaktuj się z działem obsługi technicznej producenta. Informacje o bezpieczeństwie_12

13 Spis treści 2 Funkcje urządzenia laserowego 5 Informacje o bezpieczeństwie WSTĘP Przegląd urządzenia 17 Widok z przodu 18 Elementy panelu sterowania 19 Opis diody LED Status 19 Potwierdzenie stanu kasety z tonerem 20 Przegląd menu 21 Dostarczane oprogramowanie 21 Funkcje sterownika drukarki 21 Sterownik drukarki WPROWADZENIE Konfigurowanie sprzętu 23 Wymagania systemowe 23 Macintosh 23 Linux 24 Konfigurowanie sieci 24 Obsługiwane środowiska pracy 24 Korzystanie z sieci przewodowej 24 Drukowanie raportu konfiguracji 24 Ustawianie adresu IP 25 Ustawianie parametrów sieci 25 Instalacja sterownika 26 Korzystanie z sieci bezprzewodowej (windows/tylko model CLX- 3175FW) 26 Sprawdzanie środowiska sieciowego 26 Instalowanie drukarki w sieci bezprzewodowej ustawionej na tryb Ad-hoc 27 Instalowanie drukarki w sieci bezprzewodowej z punktem dostępu 28 Korzystanie z sieci bezprzewodowej (tylko model CLX-3175FW) 29 Sprawdzanie środowiska sieciowego 29 Drukowanie raportu konfiguracji 29 Ustawianie adresu IP 30 Ustawianie parametrów sieci 31 Przywracanie fabrycznych ustawień domyślnych 31 Konfiguracja sieci bezprzewodowej urządzenia 33 Instalacja sterownika 34 Ustawienia podstawowe urządzenia 34 Ustawianie wysokości 34 Zmiana języka wyświetlacza 34 Ustawianie daty i godziny 35 Zmiana trybu zegara 35 Zmienianie trybu domyślnego 35 Ustawianie dźwięków 35 Wprowadzanie znaków za pomocą klawiatury numerycznej 36 Korzystanie z trybów oszczędzania 36 Automatyczne kontynuowanie ŁADOWANIE ORYGINAŁÓW I NOŚNIKÓW DRUKU Ładowanie oryginałów 37 Na szybie skanera 37 W podajniku ADF 38 Wybieranie nośnika druku 39 Parametry nośników druku 13_Spis treści

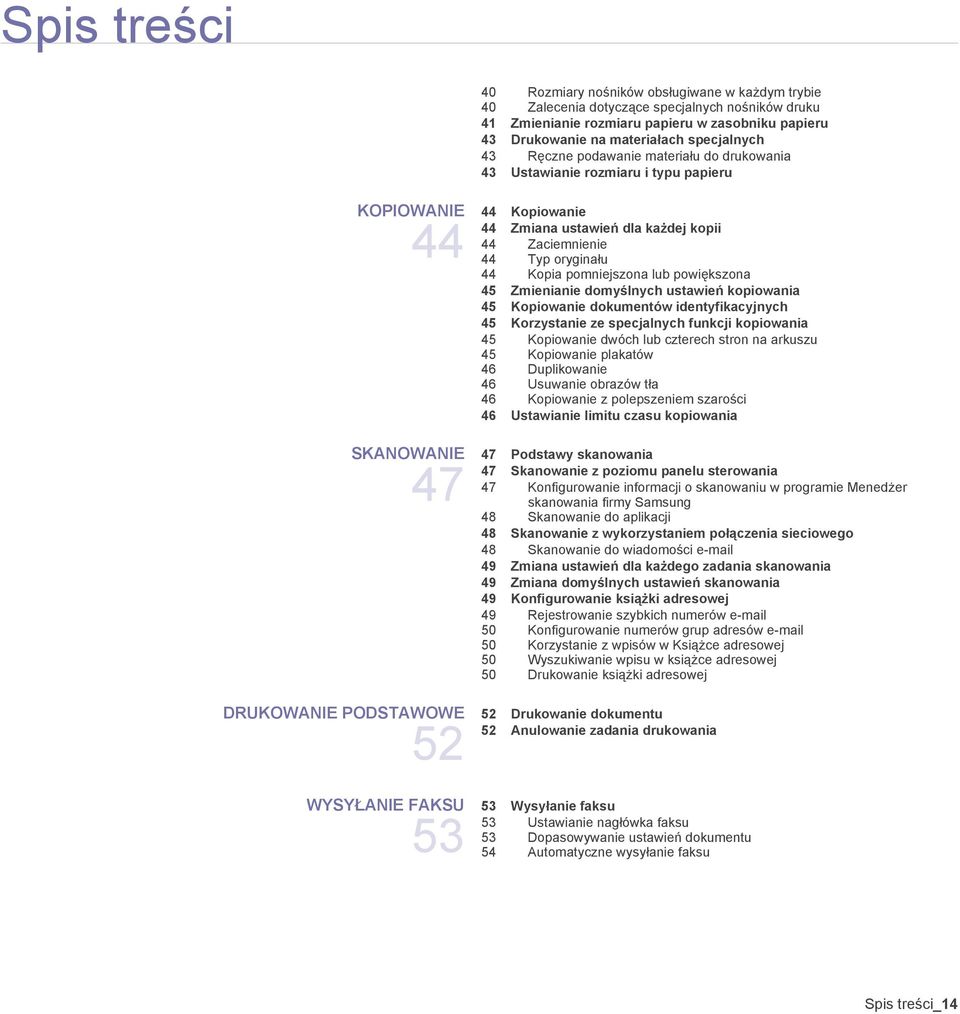

14 Spis treści 40 Rozmiary nośników obsługiwane w każdym trybie 40 Zalecenia dotyczące specjalnych nośników druku 41 Zmienianie rozmiaru papieru w zasobniku papieru 43 Drukowanie na materiałach specjalnych 43 Ręczne podawanie materiału do drukowania 43 Ustawianie rozmiaru i typu papieru KOPIOWANIE Kopiowanie 44 Zmiana ustawień dla każdej kopii 44 Zaciemnienie 44 Typ oryginału 44 Kopia pomniejszona lub powiększona 45 Zmienianie domyślnych ustawień kopiowania 45 Kopiowanie dokumentów identyfikacyjnych 45 Korzystanie ze specjalnych funkcji kopiowania 45 Kopiowanie dwóch lub czterech stron na arkuszu 45 Kopiowanie plakatów 46 Duplikowanie 46 Usuwanie obrazów tła 46 Kopiowanie z polepszeniem szarości 46 Ustawianie limitu czasu kopiowania SKANOWANIE Podstawy skanowania 47 Skanowanie z poziomu panelu sterowania 47 Konfigurowanie informacji o skanowaniu w programie Menedżer skanowania firmy Samsung 48 Skanowanie do aplikacji 48 Skanowanie z wykorzystaniem połączenia sieciowego 48 Skanowanie do wiadomości 49 Zmiana ustawień dla każdego zadania skanowania 49 Zmiana domyślnych ustawień skanowania 49 Konfigurowanie książki adresowej 49 Rejestrowanie szybkich numerów 50 Konfigurowanie numerów grup adresów 50 Korzystanie z wpisów w Książce adresowej 50 Wyszukiwanie wpisu w książce adresowej 50 Drukowanie książki adresowej DRUKOWANIE PODSTAWOWE Drukowanie dokumentu 52 Anulowanie zadania drukowania WYSYŁANIE FAKSU Wysyłanie faksu 53 Ustawianie nagłówka faksu 53 Dopasowywanie ustawień dokumentu 54 Automatyczne wysyłanie faksu Spis treści_14

15 Spis treści 54 Ręczne wysyłanie faksu 54 Potwierdzanie transmisji 54 Automatyczne ponowne wybieranie numeru 54 Ponowne wybieranie ostatniego numeru 54 Wysyłanie faksu do wielu odbiorców 55 Wysyłanie faksu z opóźnieniem 55 Wysyłanie faksu priorytetowego 56 Odbieranie faksu 56 Zmiana trybów odbierania 56 Automatyczny odbiór w trybie Faks 56 Ręczny odbiór w trybie Telefon 56 Ręczne odbieranie za pomocą telefonu zewnętrznego 56 Automatyczny odbiór w trybie Odb./Faks 57 Odbieranie faksów w trybie DRPD 57 Odbieranie w trybie bezpiecznego odbierania 57 Włączanie trybu bezpiecznego odbierania 57 Odbieranie faksów do pamięci 58 Przekazywanie faksów 59 Konfiguracja faksu 59 Zmienianie opcji konfiguracji faksu 60 Zmiana domyślnych ustawień dokumentu 60 Automatyczne drukowanie raportu wysłanych faksów 60 Konfigurowanie książki adresowej KORZYSTANIE Z URZĄDZENIA PAMIĘCI USB Informacje o pamięci USB 63 Podłączanie pamięci USB 63 Skanowanie do pamięci USB 64 Skanowanie 64 Dostosowywanie skanowania do pamięci USB 64 Drukowanie z pamięci USB 64 Aby wydrukować dokument z urządzenia pamięci USB 65 Wykonywanie kopii zapasowej danych 65 Wykonywanie kopii zapasowej danych 65 Odtwarzanie danych 65 Zarządzanie pamięcią USB 65 Usuwanie pliku obrazu 65 Formatowanie pamięci USB 65 Przeglądanie stanu pamięci USB 65 Drukowanie bezpośrednio z aparatu cyfrowego 15_Spis treści KONSERWACJA Drukowanie raportów 66 Drukowanie raportu 66 Dopasowanie kontrastu kolorów 67 Czyszczenie pamięci 67 Czyszczenie urządzenia 67 Czyszczenie elementów zewnętrznych 67 Czyszczenie elementów wewnętrznych 69 Czyszczenie modułu skanera 70 Konserwacja kasety 70 Przechowywanie kasety z tonerem 70 Instrukcje dotyczące przenoszenia 70 Używanie kaset z tonerem innych producentów oraz napełnianych ponownie 70 Szacowany okres eksploatacji kasety 70 Rozprowadzanie toneru 71 Wymiana kasety z tonerem 72 Wymiana zespołu obrazowania 73 Wymiana pojemnika na zużyty toner

16 Spis treści 74 Części do konserwacji 74 Sprawdzanie materiałów eksploatacyjnych 74 Zarządzanie urządzeniem z witryny internetowej 74 Aby uzyskać dostęp do usługi SyncThru Web Service 74 Sprawdzenie numeru seryjnego urządzenia ROZWIĄZYWANIE PROBLEMÓW Wskazówki dotyczące unikania zakleszczeń papieru 75 Usuwanie zakleszczenia dokumentów 76 Złe podawanie wałka 76 Usuwanie zakleszczeń papieru 76 W zasobniku 1 76 W obszarze zespołu utrwalającego 77 W obszarze wyjściowym papieru 79 Opis komunikatów na wyświetlaczu 82 Rozwiązywanie innych problemów 82 Podawanie papieru 83 Problemy z drukowaniem 84 Problemy z jakością wydruków 86 Problemy z kopiowaniem 87 Problemy ze skanowaniem 88 Problemy z faksem 89 Częste problemy z systemem Windows 89 Typowe problemy w systemie Linux 91 Typowe problemy na komputerach Macintosh ZAMAWIANIE MATERIAŁÓW EKSPLOATACYJNYCH Materiały eksploatacyjne 92 Jak kupić DANE TECHNICZNE Ogólne dane techniczne 94 Dane techniczne drukarki 94 Dane techniczne skanera 95 Dane techniczne kopiarki 95 Dane techniczne faksu GLOSARIUSZ 96 INDEKS 100 Spis treści_16

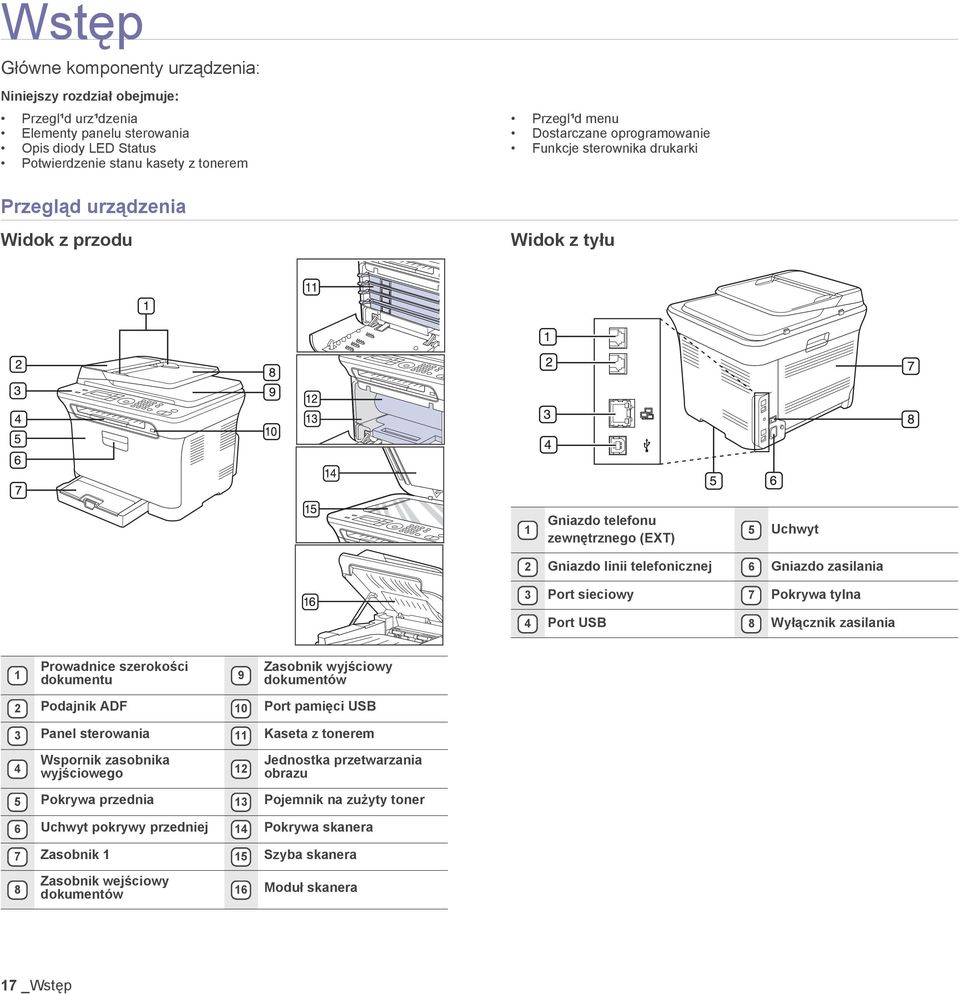

17 Wstęp Główne komponenty urządzenia: Niniejszy rozdział obejmuje: Przegl¹d urz¹dzenia Elementy panelu sterowania Opis diody LED Status Potwierdzenie stanu kasety z tonerem Przegląd urządzenia Widok z przodu Przegl¹d menu Dostarczane oprogramowanie Funkcje sterownika drukarki Widok z tyłu 1 Gniazdo telefonu zewnętrznego (EXT) 5 Uchwyt 2 Gniazdo linii telefonicznej 6 Gniazdo zasilania 3 Port sieciowy 7 Pokrywa tylna 4 Port USB 8 Wyłącznik zasilania 1 Prowadnice szerokości dokumentu 9 Zasobnik wyjściowy dokumentów 2 Podajnik ADF 10 Port pamięci USB 3 Panel sterowania 11 Kaseta z tonerem 4 Wspornik zasobnika wyjściowego 12 Jednostka przetwarzania obrazu 5 Pokrywa przednia 13 Pojemnik na zużyty toner 6 Uchwyt pokrywy przedniej 14 Pokrywa skanera 7 Zasobnik 1 15 Szyba skanera 8 Zasobnik wejściowy dokumentów 16 Moduł skanera 17 _Wstęp

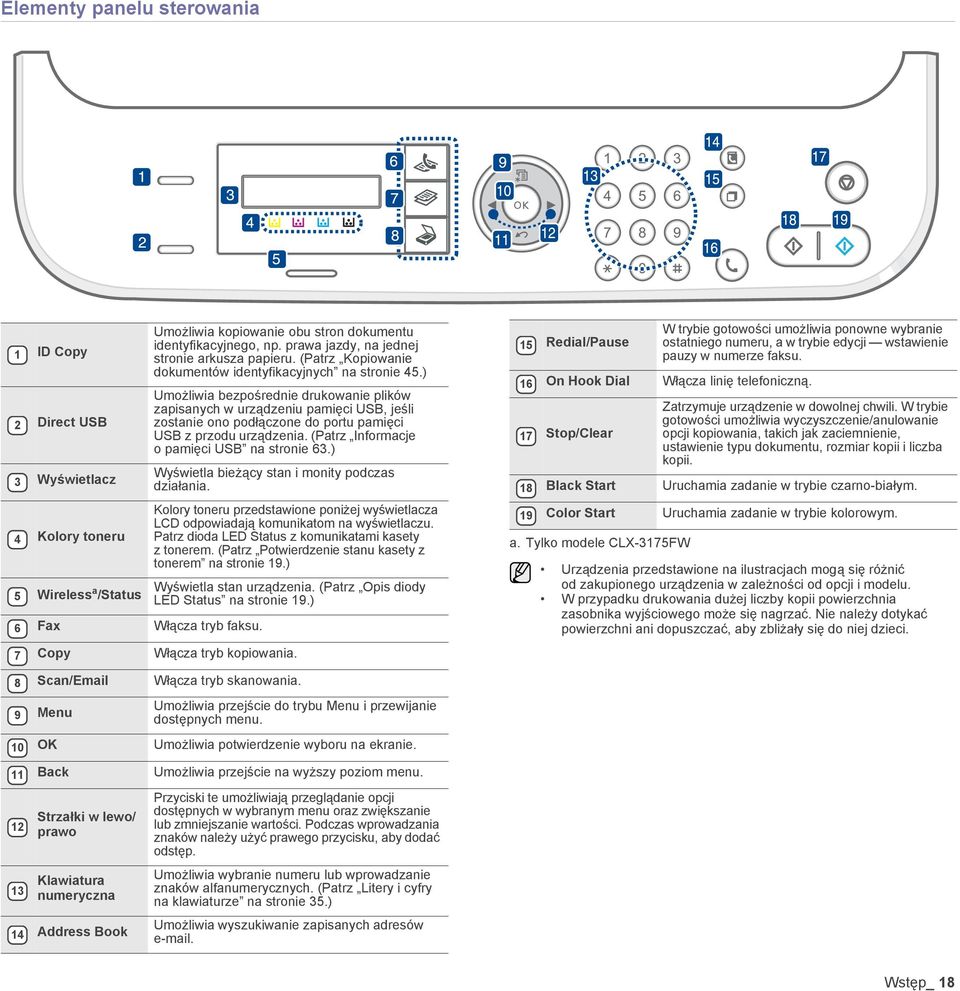

18 Elementy panelu sterowania 1 ID Copy 2 Direct USB 3 Wyświetlacz 4 Kolory toneru 5 Wireless a /Status 6 Fax Włącza tryb faksu. Umożliwia kopiowanie obu stron dokumentu identyfikacyjnego, np. prawa jazdy, na jednej stronie arkusza papieru. (Patrz Kopiowanie dokumentów identyfikacyjnych na stronie 45.) Umożliwia bezpośrednie drukowanie plików zapisanych w urządzeniu pamięci USB, jeśli zostanie ono podłączone do portu pamięci USB z przodu urządzenia. (Patrz Informacje o pamięci USB na stronie 63.) Wyświetla bieżący stan i monity podczas działania. Kolory toneru przedstawione poniżej wyświetlacza LCD odpowiadają komunikatom na wyświetlaczu. Patrz dioda LED Status z komunikatami kasety z tonerem. (Patrz Potwierdzenie stanu kasety z tonerem na stronie 19.) Wyświetla stan urządzenia. (Patrz Opis diody LED Status na stronie 19.) 7 Copy Włącza tryb kopiowania. 8 Scan/ Włącza tryb skanowania. 9 Menu Umożliwia przejście do trybu Menu i przewijanie dostępnych menu. 10 OK Umożliwia potwierdzenie wyboru na ekranie. 11 Back Umożliwia przejście na wyższy poziom menu Strzałki w lewo/ prawo Klawiatura numeryczna 14 Address Book Przyciski te umożliwiają przeglądanie opcji dostępnych w wybranym menu oraz zwiększanie lub zmniejszanie wartości. Podczas wprowadzania znaków należy użyć prawego przycisku, aby dodać odstęp. Umożliwia wybranie numeru lub wprowadzanie znaków alfanumerycznych. (Patrz Litery i cyfry na klawiaturze na stronie 35.) Umożliwia wyszukiwanie zapisanych adresów Redial/Pause W trybie gotowości umożliwia ponowne wybranie ostatniego numeru, a w trybie edycji wstawienie pauzy w numerze faksu. 16 On Hook Dial Włącza linię telefoniczną. 17 Stop/Clear Zatrzymuje urządzenie w dowolnej chwili. W trybie gotowości umożliwia wyczyszczenie/anulowanie opcji kopiowania, takich jak zaciemnienie, ustawienie typu dokumentu, rozmiar kopii i liczba kopii. 18 Black Start Uruchamia zadanie w trybie czarno-białym. 19 Color Start Uruchamia zadanie w trybie kolorowym. a. Tylko modele CLX-3175FW Urządzenia przedstawione na ilustracjach mogą się różnić od zakupionego urządzenia w zależności od opcji i modelu. W przypadku drukowania dużej liczby kopii powierzchnia zasobnika wyjściowego może się nagrzać. Nie należy dotykać powierzchni ani dopuszczać, aby zbliżały się do niej dzieci. Wstęp_ 18

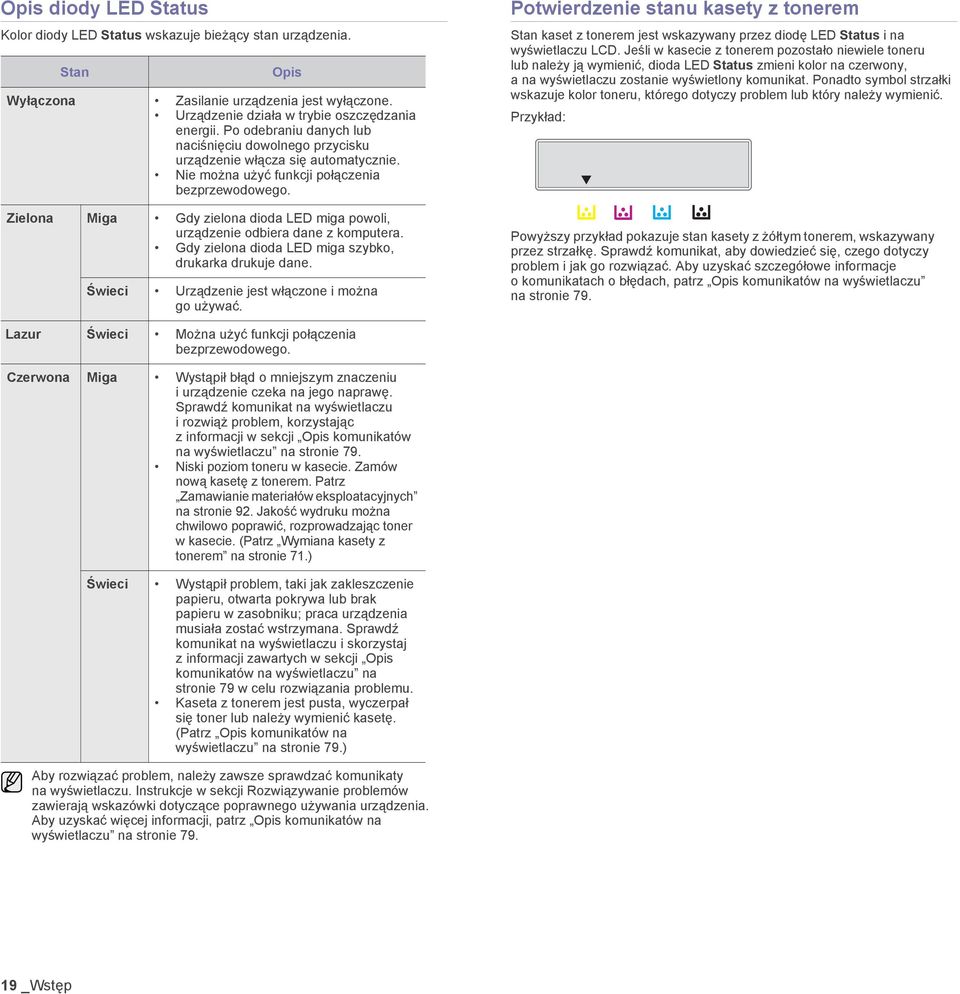

19 Opis diody LED Status Kolor diody LED Status wskazuje bieżący stan urządzenia. Stan Opis Wyłączona Zasilanie urządzenia jest wyłączone. Urządzenie działa w trybie oszczędzania energii. Po odebraniu danych lub naciśnięciu dowolnego przycisku urządzenie włącza się automatycznie. Nie można użyć funkcji połączenia bezprzewodowego. Zielona Miga Gdy zielona dioda LED miga powoli, urządzenie odbiera dane z komputera. Gdy zielona dioda LED miga szybko, drukarka drukuje dane. Świeci Urządzenie jest włączone i można go używać. Potwierdzenie stanu kasety z tonerem Stan kaset z tonerem jest wskazywany przez diodę LED Status i na wyświetlaczu LCD. Jeśli w kasecie z tonerem pozostało niewiele toneru lub należy ją wymienić, dioda LED Status zmieni kolor na czerwony, anawyświetlaczu zostanie wyświetlony komunikat. Ponadto symbol strzałki wskazuje kolor toneru, którego dotyczy problem lub który należy wymienić. Przykład: Powyższy przykład pokazuje stan kasety z żółtym tonerem, wskazywany przez strzałkę. Sprawdź komunikat, aby dowiedzieć się, czego dotyczy problem i jak go rozwiązać. Aby uzyskać szczegółowe informacje o komunikatach o błędach, patrz Opis komunikatów na wyświetlaczu na stronie 79. Lazur Świeci Można użyć funkcji połączenia bezprzewodowego. Czerwona Miga Wystąpił błąd o mniejszym znaczeniu iurządzenie czeka na jego naprawę. Sprawdź komunikat na wyświetlaczu irozwiąż problem, korzystając z informacji w sekcji Opis komunikatów na wyświetlaczu na stronie 79. Niski poziom toneru w kasecie. Zamów nową kasetę z tonerem. Patrz Zamawianie materiałów eksploatacyjnych na stronie 92. Jakość wydruku można chwilowo poprawić, rozprowadzając toner w kasecie. (Patrz Wymiana kasety z tonerem na stronie 71.) Świeci Wystąpił problem, taki jak zakleszczenie papieru, otwarta pokrywa lub brak papieru w zasobniku; praca urządzenia musiała zostać wstrzymana. Sprawdź komunikat na wyświetlaczu i skorzystaj z informacji zawartych w sekcji Opis komunikatów na wyświetlaczu na stronie 79 w celu rozwiązania problemu. Kaseta z tonerem jest pusta, wyczerpał się toner lub należy wymienić kasetę. (Patrz Opis komunikatów na wyświetlaczu na stronie 79.) Aby rozwiązać problem, należy zawsze sprawdzać komunikaty na wyświetlaczu. Instrukcje w sekcji Rozwiązywanie problemów zawierają wskazówki dotyczące poprawnego używania urządzenia. Aby uzyskać więcej informacji, patrz Opis komunikatów na wyświetlaczu na stronie _Wstęp

20 Przegląd menu Panel sterowania udostępnia szereg menu umożliwiających konfigurację urządzenia i korzystanie z jego funkcji. Aby uzyskać dostęp do menu, należy nacisnąć przycisk Menu. Patrz poniższy schemat. W zależności od opcji lub modelu niektóre menu mogą nie być wyświetlane. Oznacza to, że dana opcja nie dotyczy tego urządzenia.. Funk. faksu Konfig. faksu Konfig. faksu (Ciąg dalszy) Funk. kopiow. Konfig. kop. Funkcja skan. Konfig. skan. Zaciemnienie Rozdzielczosc Wysyl.do wielu Wysyl. opozn. Wysyl.prioryt. Przekaz Bezp. odbier. Dodaj strone Anuluj zadanie Wysylanie Licz.powt.wyb. War. wyb. pon. Prefiks wyb. Tryb ECM Rap. wyslanych Obr. potw.odb. Tr wybierania Odbieranie Tryb odb. Licz.syg. odb. Naz.stemp.odb. Kod rozp. odb. Autom. zmniej. Odrzuc rozmiar Kon. faks.-sm. Tryb DRPD Zmien domyslne Rozdzielczosc Zaciemnienie Raport autom. Zmn./powieksz Zaciemnienie Typ oryginalu Uklad Dostosuj tlo Polep. szar. Zmien domyslne Kopie Sort. kopii Zmn./powieksz Zaciemnienie Typ oryginalu Funkcja USB Rozmiar skan. Typ oryginalu Rozdzielczosc Kolor skan. Format skan. Funkcja Rozmiar skan. Typ oryginalu Rozdzielczosc Kolor skan. Zmien domyslne USB - domyslny - dom. Konfig. sieci Konfig. syst. (Ciąg dalszy) Konfig. syst. (Ciąg dalszy) Konfig. syst. TCP/IP Szyb. Ethernet Bezprzewodowy a Wyczysc ustaw. Inf. o sieci a.tylko modele CLX-3175FW Wyczysc ustaw. Wszystkie ust. Konfig. faksu Konfig. kop. Konfig. skan. Konfig. syst. Konfig. sieci Ksiazka adr. Rap. wysylania Rap. odb.faksu Raport Wsz. raporty Konfiguracja Info.mat.eksp. Ksiazka adr. Rap. wyslanych Rap. wysylania Rap. odb.faksu Zaplan.zadania Rap. faks-sm. Inf. o sieci Lista uw.uzytk Konserwacja Us. kom. braku Mat. ekspl. Kolor Numer seryjny Konfig.urzadz. ID urzadzenia Nr faksu Data i czas Tryb zegara Jezyk Tryb domyslny Oszcz. energii Limit czasu Korekta wys. Autom. kontyn. Importuj ust. Eksportuj ust. Konfig. pap. Format pap. Typ papieru Dzwiek/Glosn. Dzwiek klaw. Dzwiek alarmu Glosnik Dzwonek 20 _Wstęp

21 Dostarczane oprogramowanie Aby używać urządzenia jako drukarki i skanera, po skonfigurowaniu urządzenia i podłączeniu do komputera należy zainstalować oprogramowanie urządzenia z dostarczonego dysku CD. Na dysku CD znajduje się następujące oprogramowanie: OS Zawartość Windows Sterownik drukarki: umożliwia korzystanie ze wszystkich funkcji drukarki. Sterownik skanera: do skanowania dokumentów w urządzeniu służą sterowniki TWAIN i WIA (Windows Image Acquisition). Program Smart Panel: umożliwia monitorowanie stanu urządzenia i alarmuje użytkownika w przypadku wystąpienia błędów podczas drukowania. SmarThru 4 a : jest to dodatkowe oprogramowanie do urządzenia wielofunkcyjnego dla systemu Windows. Program SetIP: służy do ustawiania adresów TCP/IP urządzenia. Linux Sterownik drukarki: umożliwia uruchomienie urządzenia z komputera z systemem Linux i drukowanie dokumentów. Sterownik SANE: służy do skanowania dokumentów. Program Smart Panel: umożliwia monitorowanie stanu urządzenia i alarmuje użytkownika w przypadku wystąpienia błędów podczas drukowania. Program SetIP: służy do ustawiania adresów TCP/IP urządzenia. Funkcje sterownika drukarki Sterownik drukarki obsługuje następujące standardowe funkcje: wybór orientacji, rozmiaru, źródła papieru i typu nośnika; liczba kopii. Ponadto można skorzystać z wielu specjalnych funkcji drukowania. W poniższej tabeli znajduje się ogólny przegląd funkcji obsługiwanych przez sterowniki drukarki: Sterownik drukarki Funkcja Windows Linux Macintosh Tryb koloru O O O Opcje urządzenia dotyczące jakości O O O Drukowanie plakatów O X X Wiele stron na jednym arkuszu (N-stron) Drukowanie zdopasowaniem do strony Drukowanie ze zmianą skali O O (2, 4) O O X O a O X O Znak wodny O X X Nakładka O X X a. Ta funkcja jest obsługiwana tylko w systemie MAC OS X Macintosh Sterownik drukarki: umożliwia korzystanie ze wszystkich funkcji drukarki. Sterownik skanera: sterownik TWAIN umożliwia skanowanie dokumentów w urządzeniu. Program Smart Panel: umożliwia monitorowanie stanu urządzenia i alarmuje użytkownika w przypadku wystąpienia błędów podczas drukowania. Program SetIP: służy do ustawiania adresów TCP/IP urządzenia. a. Umożliwia edycję zeskanowanego obrazu na różne sposoby za pomocą zaawansowanego edytora obrazu oraz wysłanie obrazu pocztą elektroniczną. W programie SmarThru można również otworzyć inny program do edycji obrazu, taki jak Adobe Photoshop. Więcej informacji można znaleźć w pomocy ekranowej programu SmarThru. 21 _Wstęp

22 Wprowadzenie Ten rozdział zawiera instrukcje krok po kroku dotyczące konfigurowania urządzenia. Niniejszy rozdział obejmuje: Konfigurowanie sprzętu Wymagania systemowe Konfigurowanie sieci Korzystanie z sieci przewodowej Korzystanie z sieci bezprzewodowej (windows/tylko model CLX- 3175FW) Korzystanie z sieci bezprzewodowej (tylko model CLX-3175FW) Ustawienia podstawowe urządzenia Konfigurowanie sprzętu W niniejszej sekcji opisano czynności dotyczące konfiguracji sprzętu. Zamieszczono je także w dokumencie Skrócona instrukcja instalacji. Należy przeczytać dokument Skrócona instrukcja instalacji i wykonać poniższe czynności. 1. Wybierz stabilne miejsce. Należy wybrać równą, stabilną powierzchnię z taką ilością wolnej przestrzeni, która zapewnia odpowiedni przepływ powietrza. Należy pozostawić dodatkowe wolne miejsce, aby umożliwić otwieranie pokryw i zasobników. Miejsce powinno być dobrze wentylowane i znajdować się z dala od światła słonecznego, źródeł ciepła, zimna oraz wilgoci. Nie należy umieszczać urządzenia w pobliżu krawędzi biurka lub stołu. na jakość wydruku. 2. Rozpakuj urządzenie i sprawdź, czy dostarczono wszystkie wymagane elementy. 3. Zdejmij taśmę zabezpieczającą urządzenie. 4. Załaduj papier. 5. Upewnij się, że wszystkie kable są podłączone do urządzenia. 6. Włącz urządzenie. Podczas przenoszenia urządzenia nie wolno go przechylać ani odwracać. W przeciwnym wypadku wnętrze urządzenia może zostać zanieczyszczone tonerem, co może spowodować uszkodzenie urządzenia lub złą jakość wydruków. To urządzenie nie działa w przypadku awarii zasilania sieciowego. Ustawienia drukowania są odpowiednie do drukowania na wysokości poniżej m. W celu zoptymalizowania drukowania należy zapoznać się z ustawieniem wysokości. Aby uzyskać więcej informacji, patrz Ustawianie wysokości na stronie 34. Umieść urządzenie na płaskiej, stabilnej powierzchni, tak aby pochylenie nie było większe niż 2 mm. Inne warunki mogą mieć negatywny wpływ 22 _Wprowadzenie
