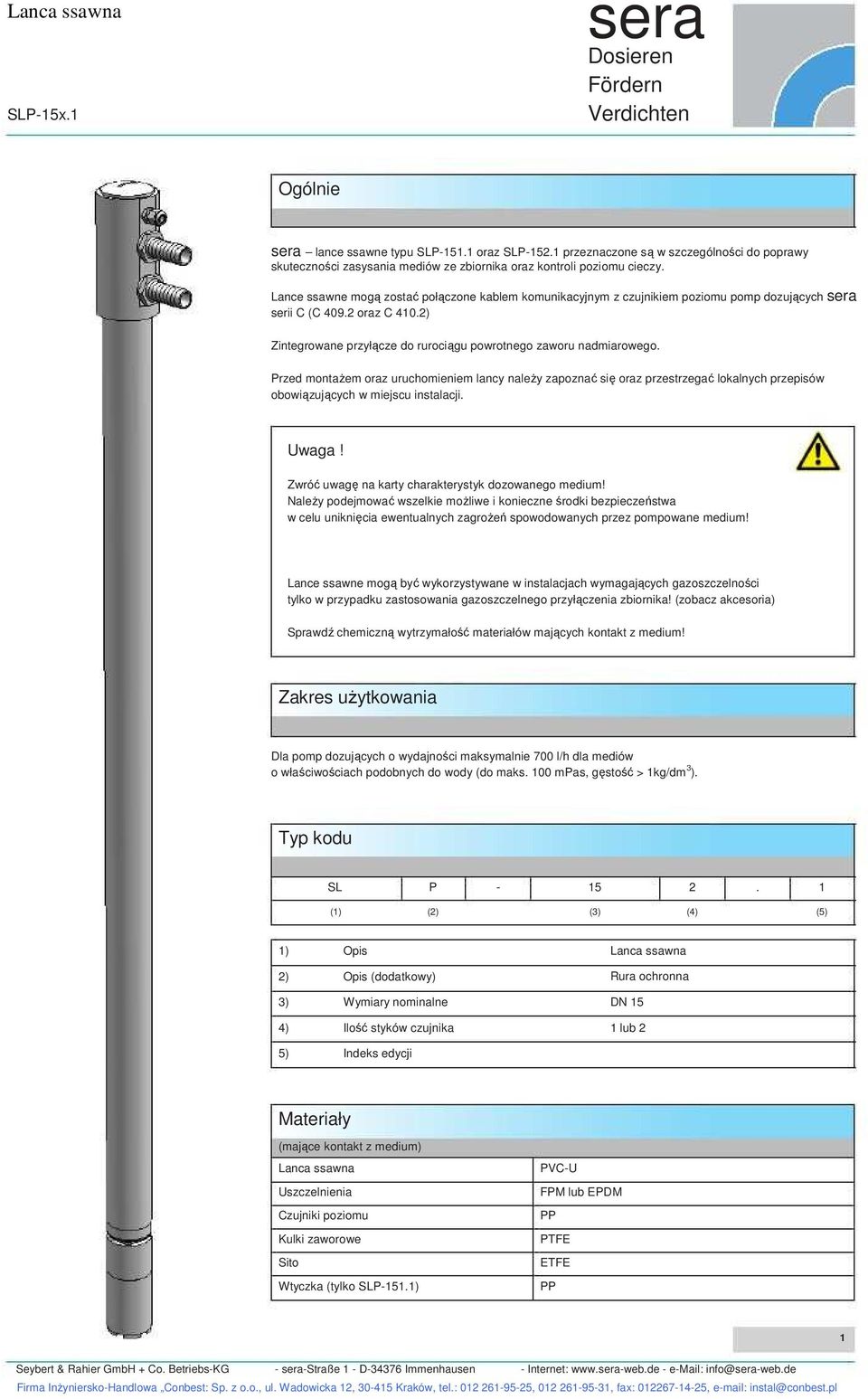

1 Ogólnie lance ssawne typu SLP-5. oraz SLP-5. przeznaczone są w szczególności do poprawy skuteczności zasysania mediów ze zbiornika oraz kontroli poziomu cieczy. Lance ssawne mogą zostać połączone kablem komunikacyjnym z czujnikiem poziomu pomp dozujących serii C (C 09. oraz C 0.) Zintegrowane przyłącze do rurociągu powrotnego zaworu nadmiarowego. Przed montaŝem oraz uruchomieniem lancy naleŝy zapoznać się oraz przestrzegać lokalnych przepisów obowiązujących w miejscu instalacji. Uwaga! Zwróć uwagę na karty charakterystyk dozowanego medium! NaleŜy podejmować wszelkie moŝliwe i konieczne środki bezpieczeństwa w celu uniknięcia ewentualnych zagroŝeń spowodowanych przez pompowane medium! Lance ssawne mogą być wykorzystywane w instalacjach wymagających gazoszczelności tylko w przypadku zastosowania gazoszczelnego przyłączenia zbiornika! (zobacz akcesoria) Sprawdź chemiczną wytrzymałość materiałów mających kontakt z medium! Zakres uŝytkowania Dla pomp dozujących o wydajności maksymalnie 700 l/h dla mediów o właściwościach podobnych do wody (do maks. 00 mpas, gęstość > kg/dm ). Typ kodu SL P - 5. () () () () (5) ) ) ) ) 5) Opis Opis (dodatkowy) Wymiary nominalne Ilość styków czujnika Indeks edycji Rura ochronna DN 5 lub Materiały (mające kontakt z medium) Uszczelnienia Czujniki poziomu Kulki zaworowe Sito Wtyczka (tylko SLP-5.) PVC-U FPM lub EPDM PP PTFE ETFE PP

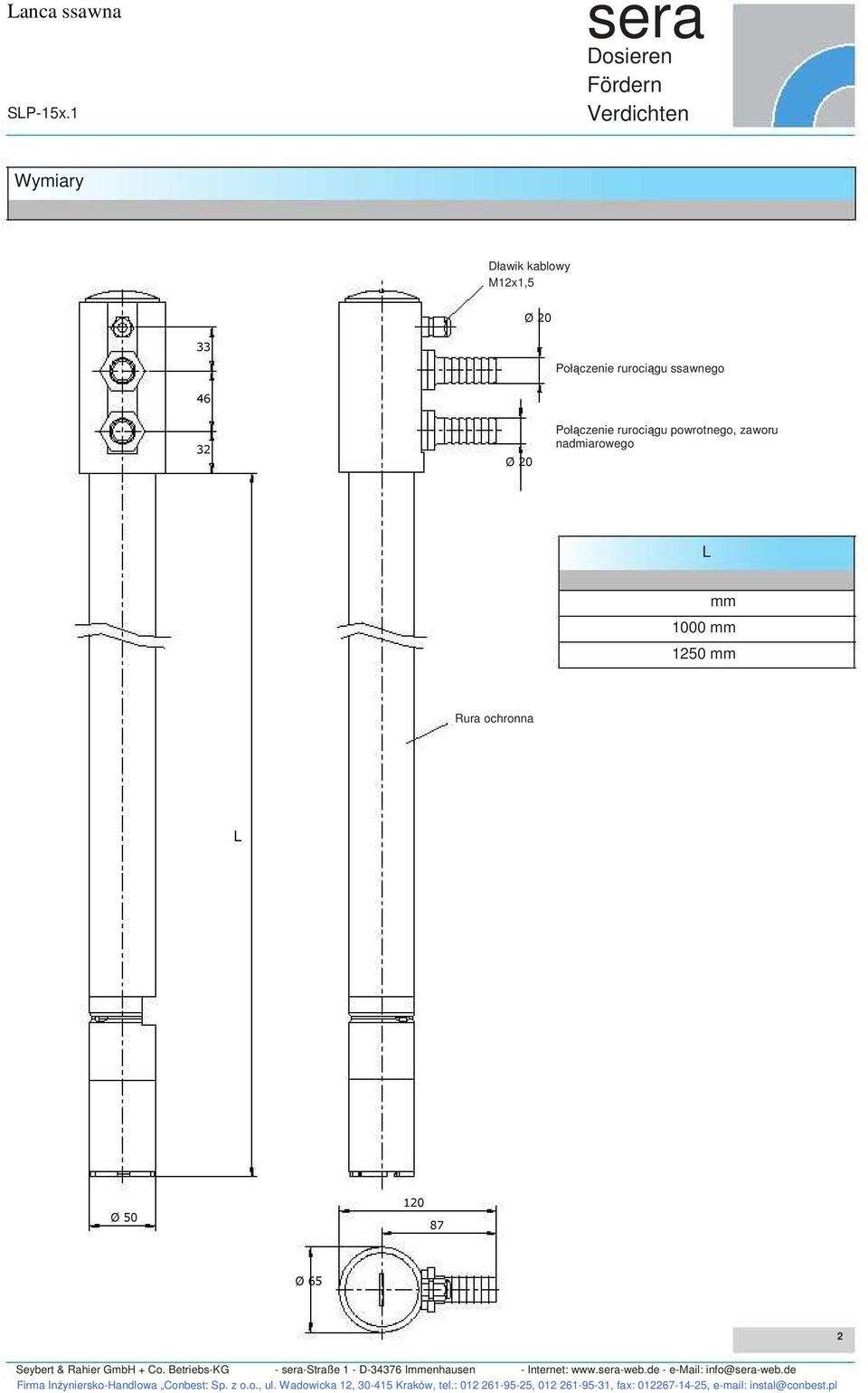

2 Wymiary Dławik kablowy Mx,5 Ø 0 Połączenie rurociągu ssawnego 6 Ø 0 Połączenie rurociągu powrotnego, zaworu nadmiarowego L 0750 mm 000 mm 50 mm Rura ochronna L Ø Ø 65

3 Dane techniczne Otwór montaŝowy Zakres temperatur min. 5 mm >0 C... 0 C (woda) Dane elektryczne czujnika Moc sygnału Prąd przełączający Napięcie wyłączające Stopień ochrony Funkcja styku 0 W / VA 0,5 A Zabezpieczenie niskiego napięcia ( 8V AC/DC) IP65 (ICE59) Otwarcie do dołu Wyrównania poziomu dla wskazań poziomu (styków) Wskazania poziomu dla punktów stykowych odnoszą się do gęstości wody. Poziom oraz S będzie niŝszy dla mediów o większej gęstości. SLP-5. SLP-5. S h h Styki czujnika poziomu Styk Styk S (min) 55 mm mm Pozostała wysokość h około 5 mm (w przypadku gdy lanca SLP dotyka dna zbiornika)

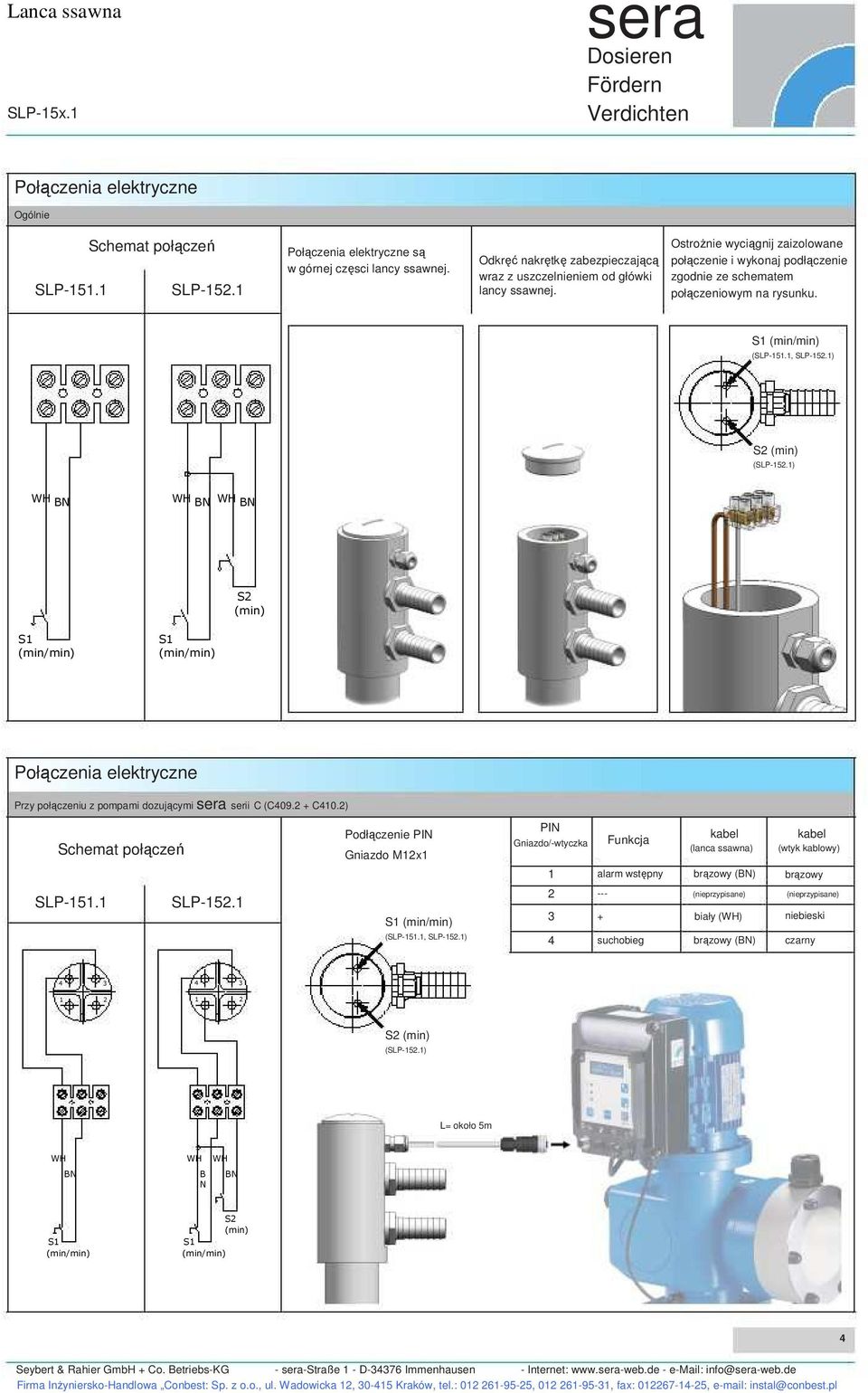

4 Połączenia elektryczne Ogólnie Schemat połączeń SLP-5. SLP-5. Połączenia elektryczne są w górnej częsci lancy ssawnej. Odkręć nakrętkę zabezpieczającą wraz z uszczelnieniem od główki lancy ssawnej. OstroŜnie wyciągnij zaizolowane połączenie i wykonaj podłączenie zgodnie ze schematem połączeniowym na rysunku. (SLP-5., SLP-5.) S (min) (SLP-5.) S (min) Połączenia elektryczne Przy połączeniu z pompami dozującymi serii C (C09. + C0.) Schemat połączeń SLP-5. SLP-5. PIN Podłączenie PIN Gniazdo/-wtyczka Gniazdo Mx (SLP-5., SLP-5.) Funkcja alarm wstępny suchobieg kabel (lanca ssawna) brązowy () (nieprzypisane) biały () brązowy () kabel (wtyk kablowy) brązowy (nieprzypisane) niebieski czarny S (min) (SLP-5.) L= około 5m B N S (min)

5 Lana ssawna Akcesoria Zdjęcie Przeznaczenie Opis Kod katalogowy Połączenie ze zbiornikiem, BCS 70x6 Di=50 Połączenie ze zbiornikiem z gwintem wewnętrznym. Proces napowietrzania moŝliwy do przeprowadzenia jedynie przez główne połączenie ze zbiornikiem lub poprzez osobny system napowietrzania zbiornika Połączenie ze zbiornikiem G, IBC Połączenie ze zbiornikiem IBC z gwintem wewnętrznym G. Odpowietrzanie i napowietrzanie moŝliwe jedynie z adapterem. Wykonanie gazoszczelne moŝliwe jedynie z opcją komplet wyciągowy (90089)! Połączenie ze zbiornikiem G, uniwersalne Połączenie ze zbiornikiem z płaskim uszczelnieniem oraz ośmiokątną nakrętką (PVC-U) Adapter odpowietrzający i napowietrzający. Wykonanie gazoszczelne moŝliwe jedynie z opcją komplet wyciągowy (90089)! Komplet wyciągowy /, d, L000 Zestaw składający się z węŝa oraz złączki dla gazoszczelnych połączeń ze zbiornikiem. WąŜ powinien być podłączony do systemu wydechowego (kupowanego niezaleŝnie). (SLP-5x.x) Komplet wyciągowy (90089) Połączenie ze zbiornikiem (900890) Tuba Tuba ochronna do utrzymywania lancy w stanie gotowości / przetrzymywania w czasie wymiany zbiornika Kabel kontrolny Kabel kontrolny dla czujnika poziomu. (Mx, gniazdo -polowe, 5m), dostarczany osobno
