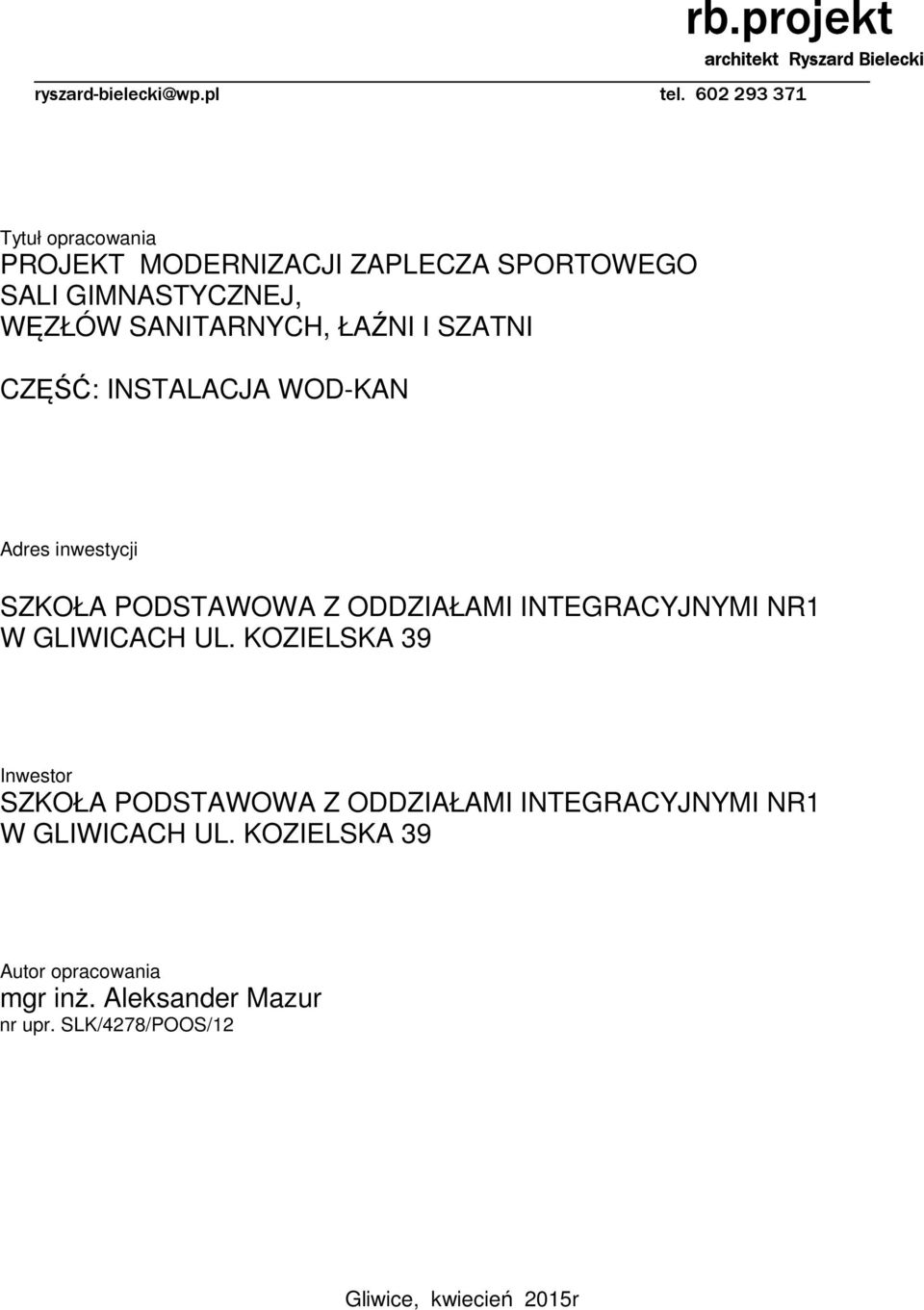

1 rb.projekt architekt Ryszard Bielecki tel Tytuł opracowania PROJEKT MODERNIZACJI ZAPLECZA SPORTOWEGO SALI GIMNASTYCZNEJ, WĘZŁÓW SANITARNYCH, ŁAŹNI I SZATNI CZĘŚĆ: INSTALACJA WOD-KAN Adres inwestycji SZKOŁA PODSTAWOWA Z ODDZIAŁAMI INTEGRACYJNYMI NR1 W GLIWICACH UL. KOZIELSKA 39 Inwestor SZKOŁA PODSTAWOWA Z ODDZIAŁAMI INTEGRACYJNYMI NR1 W GLIWICACH UL. KOZIELSKA 39 Autor opracowania mgr inż. Aleksander Mazur nr upr. SLK/4278/POOS/12 Gliwice, kwiecień 2015r

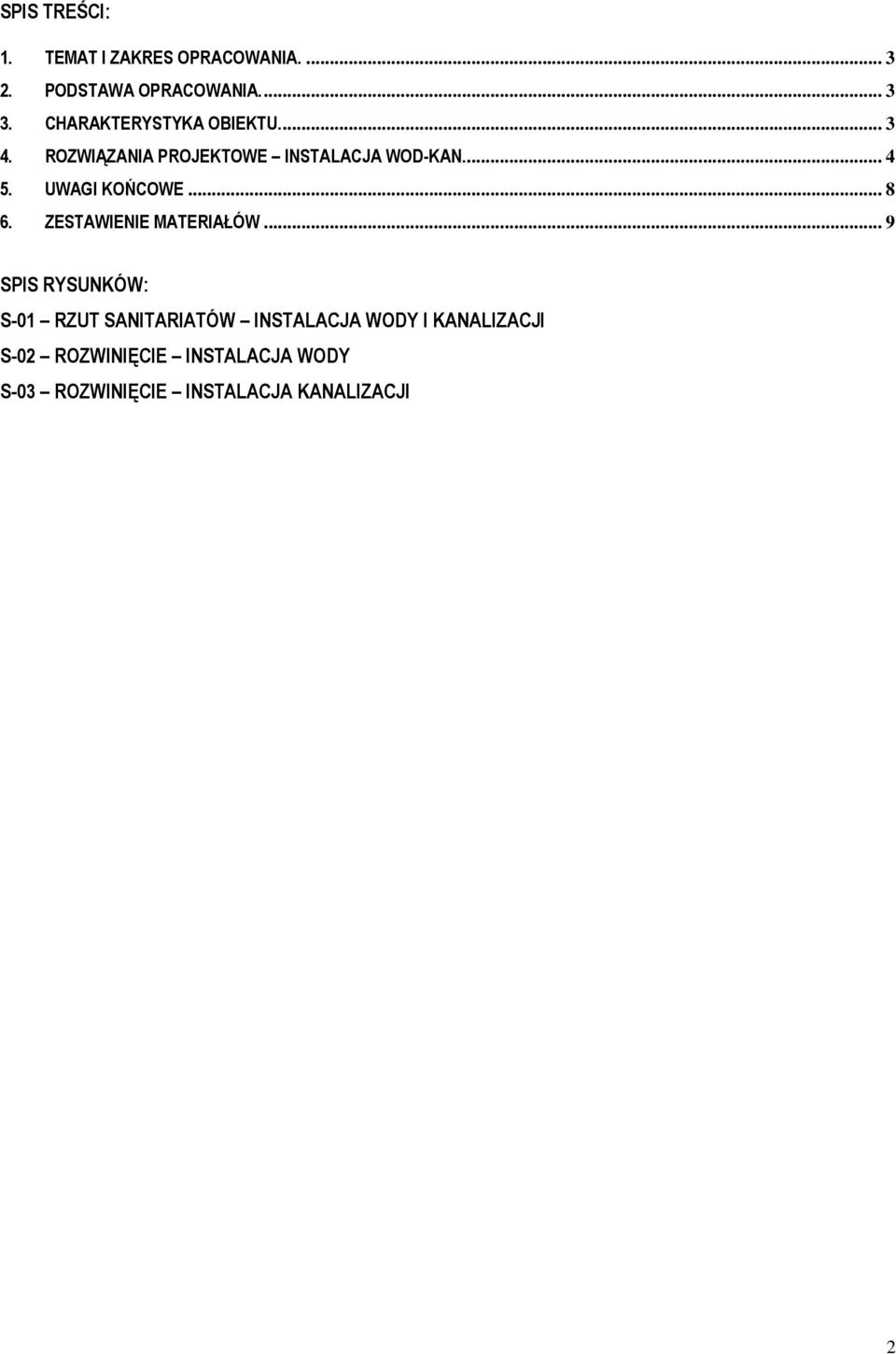

2 SPIS TREŚCI: TEMAT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA CHARAKTERYSTYKA OBIEKTU ROZWIĄZANIA PROJEKTOWE INSTALACJA WOD-KAN UWAGI KOŃCOWE ZESTAWIENIE MATERIAŁÓW... 9 SPIS RYSUNKÓW: S-01 RZUT SANITARIATÓW INSTALACJA WODY I KANALIZACJI S-02 ROZWINIĘCIE INSTALACJA WODY S-03 ROZWINIĘCIE INSTALACJA KANALIZACJI 2

3 TEMAT I ZAKRES OPRACOWANIA. Tematem niniejszego opracowania jest projekt budowlano-wykonawczy przebudowy wewnętrznej instalacji wodno-kanalizacyjnej wykonywanej w ramach remontu pomieszczeń sanitariatów zlokalizowanych na parterze, w segmencie hali sportowej budynku Szkoły Podstawowej Nr 1 zlokalizowanej przy ul. Kozielskiej 39 w Gliwicach. PODSTAWA OPRACOWANIA. Podstawę opracowania stanowią: Zlecenie Inwestora, Podkłady architektoniczno-budowlane, Aktualnie obowiązujące normy i przepisy, Wizja lokalna, Rozporządzenie ministra infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. nr 75 z 2002 r. poz. 690 z późniejszymi zmianami. Archiwalna dokumentacja projektowa P.T.J INSTALACJA WOD-KAN, CCW I P.POŻ., wykonana przez P.A. NOVA z dn r. 3. CHARAKTERYSTYKA OBIEKTU. Obiekt zlokalizowany jest na działce geodezyjnej nr 426, obręb: Nowe Miasto, przy ul. Kozielskiej 39 w Gliwicach. Hala sportowa posiada obecnie cztery zaplecza sanitarne wyposażone w umywalki, muszle ustępowe, pisuary, natryski oraz zawory ze zwężką do węża. Do przyborów sanitarnych doprowadzona jest zimna i ciepła woda użytkowa. Ciepła woda użytkowa przygotowywana jest w pomieszczeniu stacji wymiennika ciepła. Główne poziomy wody zimnej, ciepłej i cyrkulacyjnej rozprowadzone są pod stropem korytarza kondygnacji piwnicy budynku hali sportowej. Każdy pion wodny na podejściu wyposażony jest w zawór odcinający. Wszystkie przewody instalacji wykonane są z rur stalowych ocynkowanych łączonych na gwint. Przewody wody ciepłej i cyrkulacyjnej zostały zaizolowane cieplnie. W budynku nie przeprowadzono rozdziału instalacji wody zimnej na instalację wody bytowo gospodarczej oraz instalację wody na cele p.poż. zasilającej hydranty w budynku. Ścieki bytowo gospodarcze z pomieszczeń sanitarnych odprowadzane są pionami kanalizacyjnymi do głównych poziomów kanalizacji znajdujących się pod posadzką piwnic. Instalacja kanalizacji podposadzkowej została wykonana z rur żeliwnych, piony i podejścia instalacji kanalizacji sanitarnej zostały wykonane z rur PCV. Główne piony kanalizacyjne znajdują się w szachtach instalacyjnych bądź zostały wkute w przegrody. 3

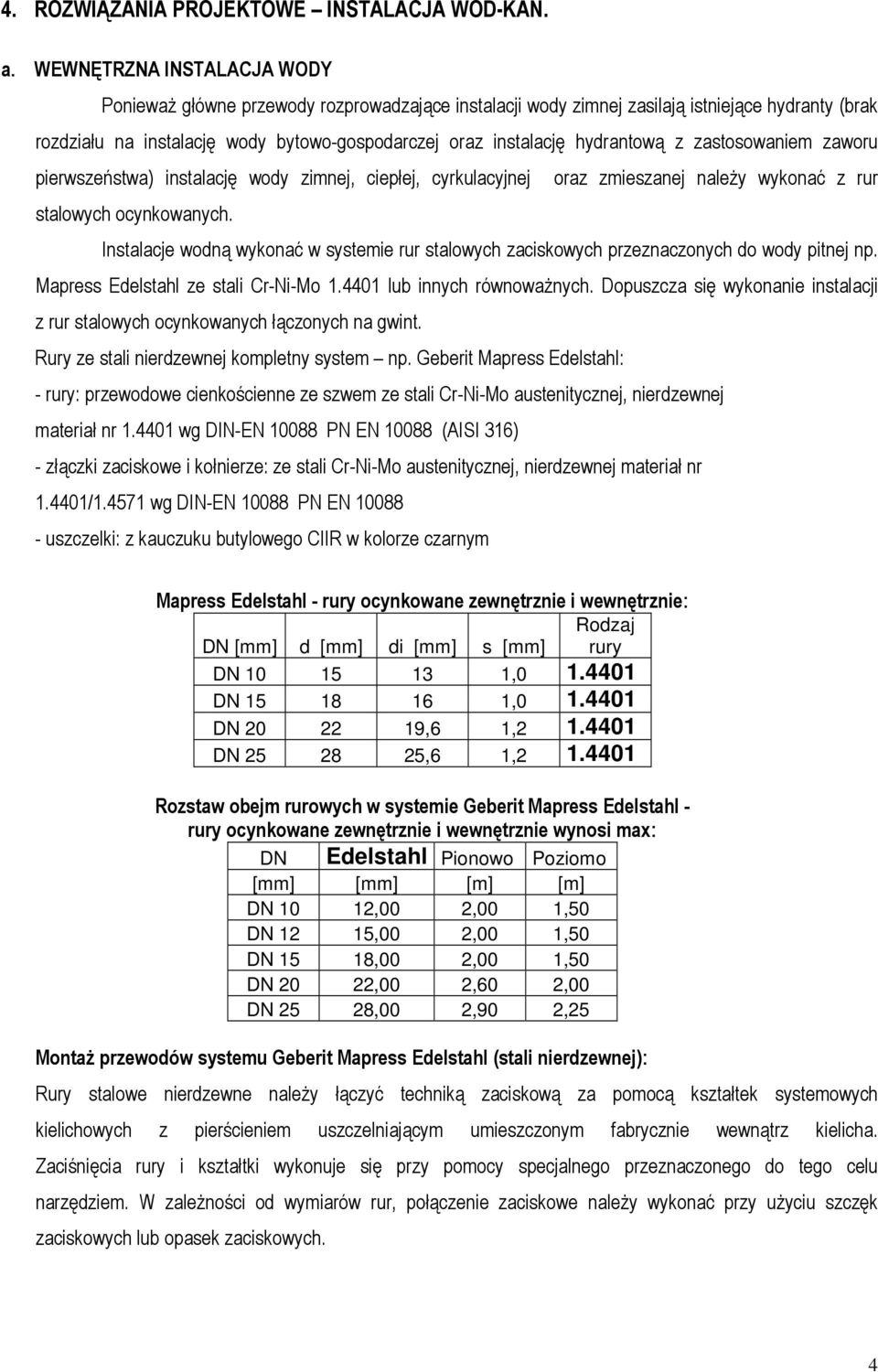

4 4. ROZWIĄZANIA PROJEKTOWE INSTALACJA WOD-KAN. a. WEWNĘTRZNA INSTALACJA WODY Ponieważ główne przewody rozprowadzające instalacji wody zimnej zasilają istniejące hydranty (brak rozdziału na instalację wody bytowo-gospodarczej oraz instalację hydrantową z zastosowaniem zaworu pierwszeństwa) instalację wody zimnej, ciepłej, cyrkulacyjnej oraz zmieszanej należy wykonać z rur stalowych ocynkowanych. Instalacje wodną wykonać w systemie rur stalowych zaciskowych przeznaczonych do wody pitnej np. Mapress Edelstahl ze stali Cr-Ni-Mo 4401 lub innych równoważnych. Dopuszcza się wykonanie instalacji z rur stalowych ocynkowanych łączonych na gwint. Rury ze stali nierdzewnej kompletny system np. Geberit Mapress Edelstahl: - rury: przewodowe cienkościenne ze szwem ze stali Cr-Ni-Mo austenitycznej, nierdzewnej materiał nr 4401 wg DIN-EN PN EN (AISI 316) - złączki zaciskowe i kołnierze: ze stali Cr-Ni-Mo austenitycznej, nierdzewnej materiał nr 4401/4571 wg DIN-EN PN EN uszczelki: z kauczuku butylowego CIIR w kolorze czarnym Mapress Edelstahl - rury ocynkowane zewnętrznie i wewnętrznie: Rodzaj DN [mm] d [mm] di [mm] s [mm] rury DN , DN , DN ,6 1, DN ,6 1, Rozstaw obejm rurowych w systemie Geberit Mapress Edelstahl - rury ocynkowane zewnętrznie i wewnętrznie wynosi max: DN Edelstahl Pionowo Poziomo [mm] [mm] [m] [m] DN 10 12,00 2,00 1,50 DN 12 15,00 2,00 1,50 DN 15 18,00 2,00 1,50 DN 20 22,00 2,60 2,00 DN 25 28,00 2,90 2,25 Montaż przewodów systemu Geberit Mapress Edelstahl (stali nierdzewnej): Rury stalowe nierdzewne należy łączyć techniką zaciskową za pomocą kształtek systemowych kielichowych z pierścieniem uszczelniającym umieszczonym fabrycznie wewnątrz kielicha. Zaciśnięcia rury i kształtki wykonuje się przy pomocy specjalnego przeznaczonego do tego celu narzędziem. W zależności od wymiarów rur, połączenie zaciskowe należy wykonać przy użyciu szczęk zaciskowych lub opasek zaciskowych. 4

5 Cięcia rur można dokonać za pomocą piłą ręczną o drobnych zębach, ręczną obcinarką do rur lub pilarką elektryczną. Niedozwolone jest cięcie piłami lub tarczami tnącymi oraz cięcie palnikami. Przy stali nierdzewnej nie mogą występować barwy nalotowe. Po zakończeniu przecinania należy z zakończeń rur dokładnie usunąć rąbki, aby przy wsuwaniu rury nie doszło do uszkodzenia pierścienia uszczelniającego. Gradowania dokonać za pomocą ręcznego gradownika lub elektryczna okrawarką do rur. Urządzenia powinny nadawać się do stosowania przystali nierdzewnej. Przed montażem kształtki zaciskowej należy zaznaczyć na rurze głębokość wsunięcia. Zaznaczenia należy dokonać szablonem dla głębokości wsunięcia i markerem lub przy użyciu urządzenia zaznaczającego (znacznika). Zaznaczenie głębokości wsunięcia musi być widoczne po wsunięciu rury w kształtkę zaciskową i po zaciśnięciu złącza rurowego. Kształtki zaciskowe z końcówkami bosymi mogą być skracane tylko do dopuszczalnej długości ramienia. Przed montażem kształtki zaciskowej należy sprawdzić, czy w kształtce tej znajduje się pierścień uszczelniający. Ewentualne ciała obce na pierścieniu należy usunąć. Przed wsunięciem rury do kształtki zaciskowej należy usunąć zatyczki umieszczone fabrycznie w rurze systemowej. Wsuwając rurę w kształtkę należy ja lekko obracać i równocześnie wciskać w kierunku osi do oznaczonej głębokości wsunięcia. Ustawianie rur, czy tez wcześniej przygotowanych części instalacji musi mieć miejsce przed zaciśnięciem kształtek zaciskowych. Poruszanie rur dokonywane przy podnoszeniu przewodów rurowych po zaciśnięciu jest dopuszczalne. W przypadku konieczności ustawienia już zaciśniętych rur, zaciśnięte połączenia muszą być obciążone. Przy połączeniach gwintowanych uszczelnienie powinno być wykonywane przed zaciskaniem. Zaciskanie przy użyciu elektromechanicznych narzędzi zaciskających z wykorzystaniem szczęk zaciskowych dla średnic od 12 do 35 mm, opasek zaciskowych ze szczękami pośrednimi dla średnic od 42 do 54 mm, opasek zaciskowych ze szczękami pośrednimi dla średnic od 76,1 do 108 mm. Gięcia rur systemowych można dokonywać tylko na zimno za pomocą giętarek ręcznych, hydraulicznych lub elektrycznych. Promień gięcia większy niż 3,5 x d. Kształtki przejściowe gwintowane należy mocować tak, aby na połączenia zaciskowe nie były przenoszone siły skręcania, ani zginania. Do uszczelniania gwintów ze stali nierdzewnej należy stosować konopie oraz bezchlorkowe środki uszczelniające lub taśmy uszczelniające z tworzywa sztucznego (np. ParaliQ PM 35). Taśmy uszczelniające z teflonu nie nadają się do uszczelniania połączeń gwintowanych ze stali nierdzewnej. Podejścia zasilające przybory sanitarne w poszczególnych pomieszczeniach prowadzić w bruzdach ściennych bądź w posadce. Dla rur układanych w podłodze minimalne przekrycie wylewką betonową wynosi 4cm, a dla rur prowadzonych w bruzdach ściennych minimalna grubość warstwy tynku wynosi 3cm. Dla wzmocnienia tynku zaleca się stosowanie siatki tynkarskiej. Wszystkie 5

6 przewody należy zaizolować otulinami termoizolacyjnymi PE. Otuliny maja spełnić warunki przeciw pożarowe - nie rozprzestrzeniać ognia. Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych) winna spełniać wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 75 poz. 690). Przejścia przewodów przez ściany wykonać w tulejach ochronnych z tworzyw sztucznych wypełnionych elastyczną masą uszczelniającą. W budynkach przeznaczonych na zbiorowy pobyt dzieci, w instalacji wody ciepłej powinny być stosowane termostatyczne zawory mieszające z ograniczeniem maksymalnej temperatury do 43 C, a w instalacjach prysznicowych do 38 C, zapobiegające poparzeniu. We wskazanych miejscach przewidziano montaż termostatycznych zaworów mieszających przygotowujących wodę zmieszaną o zadanej przez użytkownika temperaturze. Zawory mieszające umieścić w skrzynkach podtynkowych zamykanych na klucz. Umywalki w sanitariatach powinny być wyposażone w stojące baterie czasowe samozamykające na wodę zmieszaną, np. zawór umywalkowy z otwarciem czasowym KFA Czas wypływu wody ok. 10 sek. Połączenie baterii stojących wykonać przewodami giętkimi, na podejściach wody zmieszanej zamontować zawory odcinające kątowe, np. zawór kątowy z filtrem KFA Nogomyjki wyposażyć w ścienne baterie czasowe samozamykające na wodę zmieszaną, np. zawór umywalkowy PRESTO 504 (dedykowany do nogomyjek). Czas wypływu wody 15 sekund. Jako nogomyjkę 6

7 wykorzystać zlew o wym. 40x40cm wykonany ze stali nierdzewnej, o głębokości 15-20cm, który należy osadzić na 40cm podmurówce. Natryski wyposażyć w czasowe baterie natryskowe podtynkowe na wodę zmieszaną np. zawór KFA Czas wypływu wody ok. 20 sek. Zastosować głowice natryskowe naścienne, np. KFA Kwarc Zastosować miski ustępowe wiszące z płuczką podtynkową. Miski ustępowe należy montować na stelażach, np. stelaż podtynkowy KFA VICTORIA do montażu misek Miski ustępowe spłukiwać spłuczkami o pojemności nie większej jak 7,5l. Pisuar montować na stelażu, np. np. stelaż podtynkowy KFA VICTORIA do montażu pisuaru Zasilanie z tyłu. Spłukiwanie ręczne poprzez ręczny zawór spłukujący do pisuaru, np. zawór pisuarowy KFA Czas wypływu wody ok. 7 sekund. Dla zlewu gospodarczego zastosować zawór ze złączką do węża elastycznego, np. zawór wypływowy KFA Pomieszczenie schowka porządkowego powinno być niedostępne dla osób postronnych. We wskazanych pomieszczeniach sanitarnych zamontować zawór ze złączką do węża elastycznego, np. zawór wypływowy KFA Armatura czerpalna powinna być przeznaczona dla obiektów użyteczności publicznej charakteryzującą się zwiększoną odpornością na użytkowanie. Kolorystyka baterii powinna współgrać z kolorystyką przycisków do WC i pisuarów. b. WEWNĘTRZNA INSTALACJA KANALIZACJI SANITARNEJ We wskazanych miejscach na rysunku S-03 wymienić odcinki istniejących pionów na nowe o tej samej średnicy. Piony znajdują się w szachtach instalacyjnych. W celu wymiany pionu należy rozkuć ścianę szachtu. Po wymianie odcinka pionu kanalizacyjnego uzupełnić ścianę szachtu. Instalację kanalizacji wewnętrznej należy wykonać z rur PVC przeznaczonych do instalacji wewnętrznych. Przy montażu systemu należy przestrzegać wytycznych podanych przez producenta. Wszystkie montowane urządzenia sanitarne wyposażyć w zamknięcia wodne (syfony). Przewody kanalizacyjne prowadzić ze spadkiem minimalnym 2%. Przejścia przez ściany i posadzkę należy wykonać z zastosowaniem specjalnych kształtek przejściowych prostopadle do przegrody tak, aby kielichy rur nie znajdowały się w murze. We skazanych miejscach zamontować wpusty podłogowe. Przy natryskach do odprowadzenia wody zastosować wpusty podłogowe Dn50 z możliwością czyszczenia np. wpust łazienkowy KESSEL Der Ultraflache. Do wpustów natryskowych uformować odpowiednie spadki posadzki w kształcie koperty. Podejścia do przyborów sanitarnych prowadzić w bruzdach ściennych lub obudowie stelażu. Powierzchnie ścian po montażu doprowadzić do stanu pierwotnego. Przy wkuwaniu przewodów kanalizacyjnych ścianę zachować szczególną uwagę w stosunku do przewodów wentylacji grawitacyjnej. Przed zakryciem bruzd rur sprawdzić szczelność połączeń. 7

8 c. PRZEPUSTY INSTALACYJNE Przepusty instalacyjne należy wykonać o klasie odporności ogniowej wymaganej dla danej przegrody. Przepusty te należy uszczelnić masą ogniochronną lub w przypadku rur z tworzyw sztucznych o średnicy większej od 40 mm, zastosować uniwersalny kołnierz ogniochronny. Masy i kołnierze stosować zgodnie z wytycznymi producenta. 5. UWAGI KOŃCOWE Dla zapewnienia prawidłowego przebiegu i prowadzenia robót budowlanych przystąpienie do robót należy poprzedzić opracowaniem organizacji budowy, uwzględniającego sposób prowadzenia prac, składowanie materiałów, jak również odpowiednie posadowienie obiektów, Wszystkie roboty budowlano-montażowe i instalacyjne należy prowadzić pod kierownictwem i nadzorem osób posiadających stosowane uprawnienia budowlane do kierowania i nadzorowania robót w poszczególnych branżach z zachowaniem przepisów rozporządzenia Ministra Budownictwa z dnia w sprawie warunków bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych (Dz.U. Nr 13, poz 93) oraz warunków technicznych wykonania i odbioru robót budowlanych. Podczas wykonywania robót budowlanych należy przestrzegać aktualnych przepisów BHP, zawartych w Rozporządzeniu Ministra Infrastruktury z dn r. (Dz. U. nr47, poz.401). Całość robót należy wykonać zgodnie z obowiązującymi przepisami wykonania i odbioru oraz normami branżowymi i nadzorem osoby uprawnionej. Wykonawcę realizującego budowę według niniejszego projektu obowiązuje przestrzeganie przepisów BHP, a także norm branżowych i wytycznych montażowych w odniesieniu do wszystkich szczegółów, które nie mogły być omówione. Zastosowane urządzenia i materiały powinny posiadać parametry nie gorsze niż zastosowane w projekcie (dz. U. 19. poz Prawo zamówień publicznych, art.29, pkt ). Wykonawca może zaproponować produkt równoważny lecz nie gorszy, z zachowaniem cech i parametrów technicznych i jakościowych, po uprzednim pisemnym uzgodnieniu z Inwestorem, Kierownikiem budowy, Inspektorem Nadzoru Inwestorskiego i Projektantem. Do wniosku o zmianę rozwiązania należy dołączyć dokumenty wskazujące na równoważność techniczną i jakościową produktu (certyfikaty, atesty, świadectwa w zależności od wymagań i przepisów odrębnych). 8

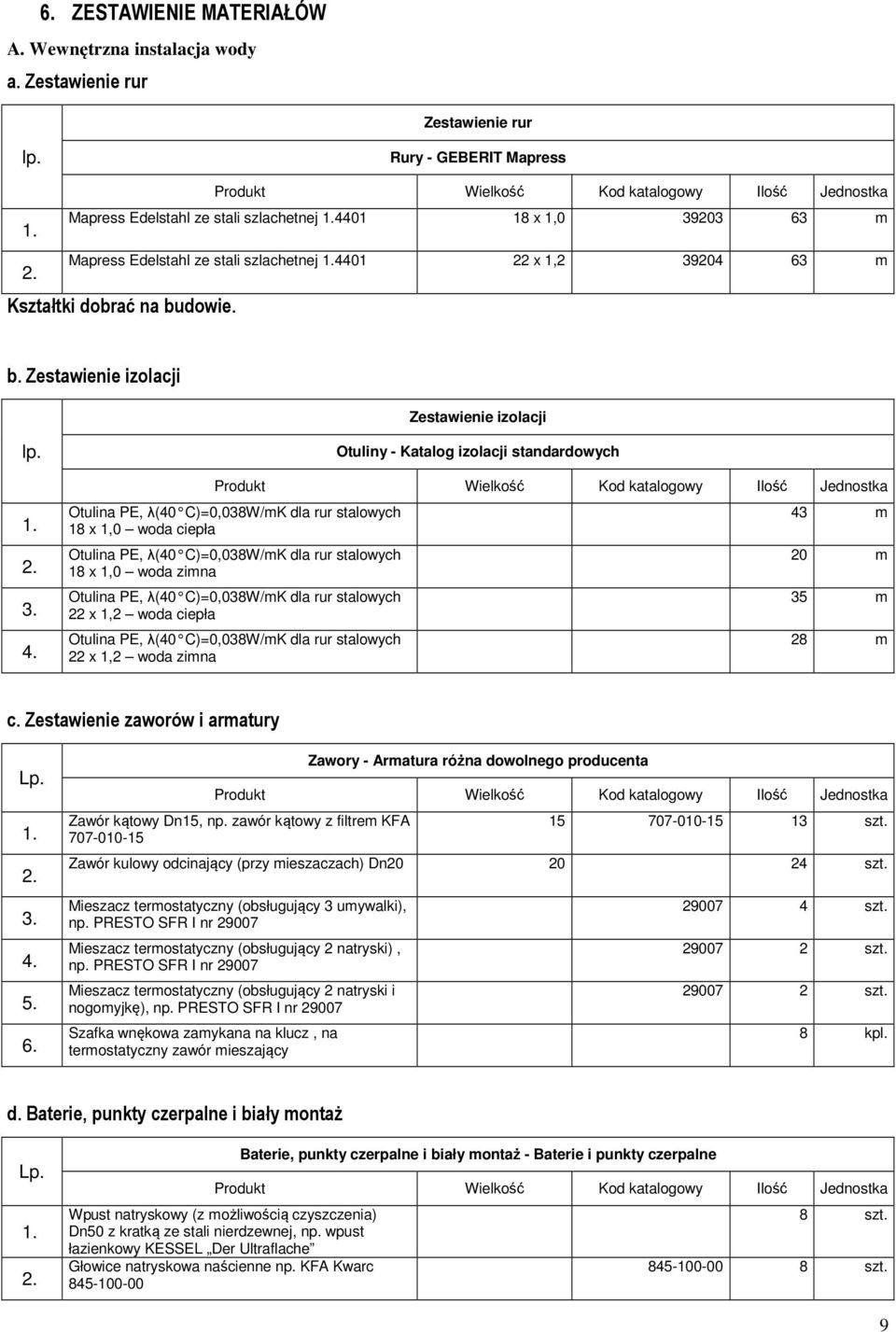

9 6. ZESTAWIENIE MATERIAŁÓW A. Wewnętrzna instalacja wody a. Zestawienie rur Zestawienie rur lp. Rury - GEBERIT Mapress Mapress Edelstahl ze stali szlachetnej x 1, m Mapress Edelstahl ze stali szlachetnej x 1, m Kształtki dobrać na budowie. b. Zestawienie izolacji Zestawienie izolacji lp Otuliny - Katalog izolacji standardowych Otulina PE, λ(40 C)=0,038W/mK dla rur stalowych 18 x 1,0 woda ciepła Otulina PE, λ(40 C)=0,038W/mK dla rur stalowych 18 x 1,0 woda zimna Otulina PE, λ(40 C)=0,038W/mK dla rur stalowych 22 x 1,2 woda ciepła Otulina PE, λ(40 C)=0,038W/mK dla rur stalowych 22 x 1,2 woda zimna 43 m 20 m 35 m 28 m c. Zestawienie zaworów i armatury Lp Zawory - Armatura różna dowolnego producenta Zawór kątowy Dn15, np. zawór kątowy z filtrem KFA szt. Zawór kulowy odcinający (przy mieszaczach) Dn szt. Mieszacz termostatyczny (obsługujący 3 umywalki), np. PRESTO SFR I nr Mieszacz termostatyczny (obsługujący 2 natryski), np. PRESTO SFR I nr Mieszacz termostatyczny (obsługujący 2 natryski i nogomyjkę), np. PRESTO SFR I nr Szafka wnękowa zamykana na klucz, na termostatyczny zawór mieszający szt szt szt. 8 kpl. d. Baterie, punkty czerpalne i biały montaż Lp. Baterie, punkty czerpalne i biały montaż - Baterie i punkty czerpalne Wpust natryskowy (z możliwością czyszczenia) Dn50 z kratką ze stali nierdzewnej, np. wpust łazienkowy KESSEL Der Ultraflache Głowice natryskowa naścienne np. KFA Kwarc szt szt. 9

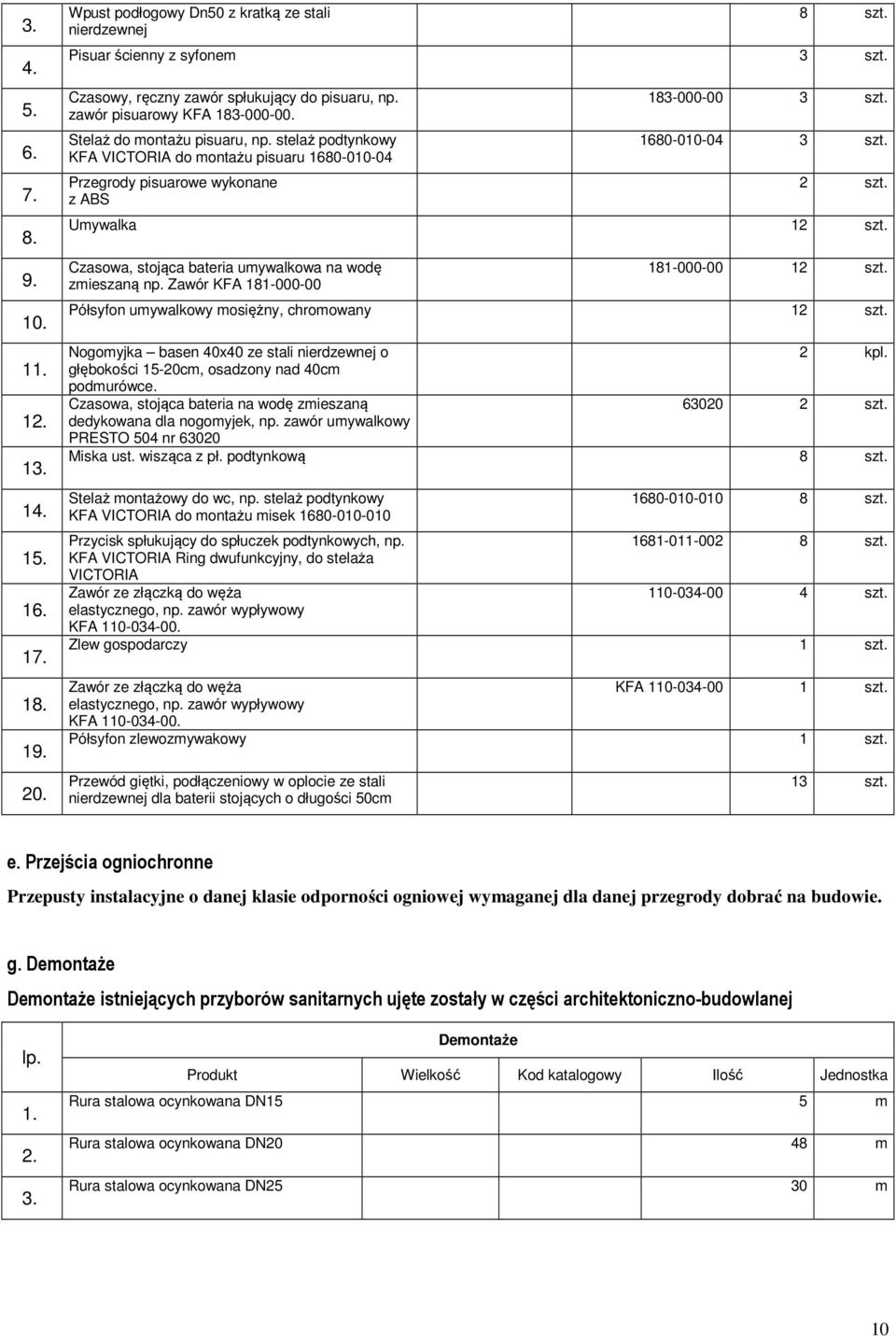

10 Wpust podłogowy Dn50 z kratką ze stali nierdzewnej 8 szt. Pisuar ścienny z syfonem 3 szt. Czasowy, ręczny zawór spłukujący do pisuaru, np. zawór pisuarowy KFA Stelaż do montażu pisuaru, np. stelaż podtynkowy KFA VICTORIA do montażu pisuaru Przegrody pisuarowe wykonane z ABS szt szt. 2 szt. Umywalka 12 szt. Czasowa, stojąca bateria umywalkowa na wodę zmieszaną np. Zawór KFA szt. Półsyfon umywalkowy mosiężny, chromowany 12 szt. Nogomyjka basen 40x40 ze stali nierdzewnej o głębokości 15-20cm, osadzony nad 40cm podmurówce. 2 kpl. Czasowa, stojąca bateria na wodę zmieszaną szt. dedykowana dla nogomyjek, np. zawór umywalkowy PRESTO 504 nr Miska ust. wisząca z pł. podtynkową 8 szt. Stelaż montażowy do wc, np. stelaż podtynkowy KFA VICTORIA do montażu misek szt. Przycisk spłukujący do spłuczek podtynkowych, np. KFA VICTORIA Ring dwufunkcyjny, do stelaża VICTORIA szt. Zawór ze złączką do węża szt. elastycznego, np. zawór wypływowy KFA Zlew gospodarczy 1 szt. Zawór ze złączką do węża elastycznego, np. zawór wypływowy KFA KFA szt. Półsyfon zlewozmywakowy 1 szt. Przewód giętki, podłączeniowy w oplocie ze stali nierdzewnej dla baterii stojących o długości 50cm 13 szt. e. Przejścia ogniochronne Przepusty instalacyjne o danej klasie odporności ogniowej wymaganej dla danej przegrody dobrać na budowie. g. Demontaże Demontaże istniejących przyborów sanitarnych ujęte zostały w części architektoniczno-budowlanej lp. 3. Demontaże Rura stalowa ocynkowana DN15 5 m Rura stalowa ocynkowana DN20 48 m Rura stalowa ocynkowana DN25 30 m 10
