ZESTAWIENIE KOSZTÓW ZAMÓWIENIA SPRZĘT MULTIMEDIALNY. Część I. Ilość. Wartość netto PLN podatku VAT

Transkrypt

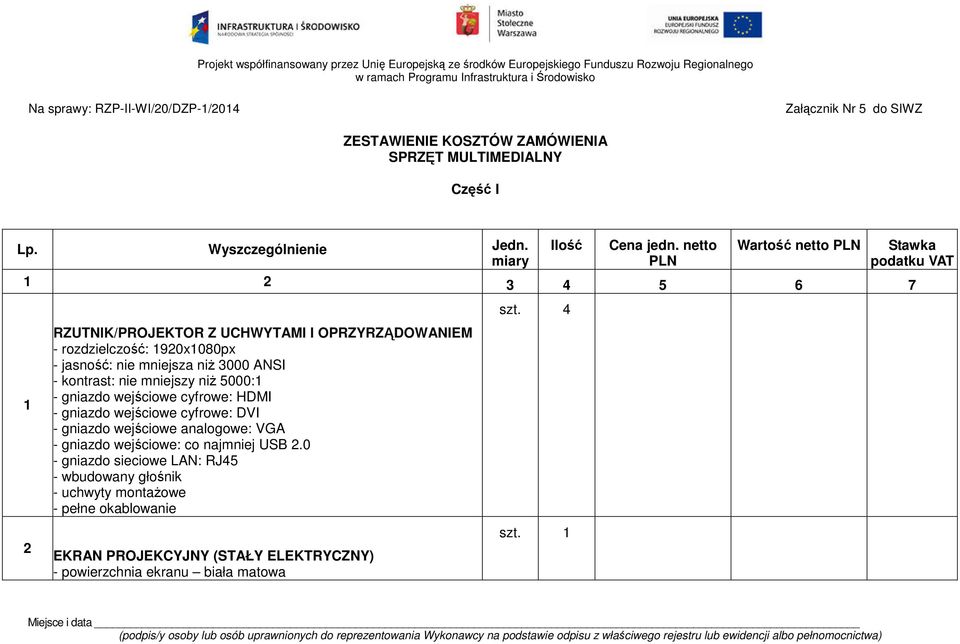

1 Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Infrastruktura i Środowisko Na sprawy: RZP-II-WI/20/DZP-1/2014 Załącznik Nr 5 do SIWZ ZESTAWIENIE KOSZTÓW ZAMÓWIENIA SPRZĘT MULTIMEDIALNY Część I Lp. Wyszczególnienie Jedn. miary Ilość Cena jedn. netto PLN Wartość netto PLN Stawka podatku VAT szt RZUTNIK/PROJEKTOR Z UCHWYTAMI I OPRZYRZĄDOWANIEM - rozdzielczość: 1920x1080px - jasność: nie mniejsza niż 3000 ANSI - kontrast: nie mniejszy niż 5000:1 - gniazdo wejściowe cyfrowe: HDMI - gniazdo wejściowe cyfrowe: DVI - gniazdo wejściowe analogowe: VGA - gniazdo wejściowe: co najmniej USB gniazdo sieciowe LAN: RJ45 - wbudowany głośnik - uchwyty montażowe - pełne okablowanie EKRAN PROJEKCYJNY (STAŁY ELEKTRYCZNY) - powierzchnia ekranu biała matowa

2 3 - powierzchnia wizyjna 300cm (+/-5%) x300cm (+/-5%) - format obrazu 4:3, 16:9 - pełne zdalne sterowanie pilotem - uchwyty montażowe EKRAN PROJEKCYJNY (MOBILNY) - powierzchnia ekranu biała matowa - powierzchnia wizyjna cm (+/-5%) x 180 cm (+/-5%) - format obrazu 4:3, 16:9 szt. 3 4 SYSTEM NAGŁOŚNIENIOWY x x x 4.1. SYSTEM MIKSOWANIA DŹWIĘKU DŹWIĘKU System powinien składać się z: - Pulpitu sterowniczego, zawierającego procesory DSP oraz przyłącza lokalne - panelu przyłączy scenicznych z przedwzmacniaczami mikrofonowymi, umożliwiający sterowanie wzmocnieniem za pośrednictwem pulpitu sterowniczego, z możliwością podłączenia sterowników AVIOM Pro 16, bądź kompatybilnych - zdalnego panelu przyłączy scenicznych z przedwzmacniaczami mikrofonowymi, umożliwiającymi sterowanie wzmocnieniem za pośrednictwem pulpitu sterowniczego. Panel powinien mieć możliwość dołączania go w szeregu do kolejnego panelu przyłączy scenicznych, bądź bezpośrednio do pulpitu sterowniczego - przewodów zgodnymi ze specyfikacją CAT5, służącymi do łączenia komponentów systemu Właściwości systemu: (suma wartości netto określonych dla pkt.4.1., 4.2., 4.3.,4.4.) Strona 2 z 12

3 - system służący do miksowania sygnałów audio w warunkach estradowych - możliwość miksowania nie mniej niż 48 sygnałów wejściowych, miksowania na 30 wewnętrznych szyn (Aux, Group, Matrix, Main, FX Send) oraz wyprowadzenie 20 z nich na wyjścia - możliwość wprowadzenia na system 40 sygnałów, oraz wyprowadzenie 26 niezależnych sygnałów - możliwość elastycznej konfiguracji funkcji szyn wyjściowych (Aux/Fx/Matrix) - możliwość wyboru trybu pracy szyny głównej: LR, LCR, LR+M, LR+Msum, OFF. - zdalne przyłącza sceniczne - łączenie kolejnych łańcuchów systemu kablami CAT5 o długościach maksymalnie 120m - skalowalność systemu - możliwość zmiany konfiguracji wejść i wyjść w zależności od złożoności obsługiwanego wydarzenia - możliwość komunikacji poprzez protokoły MADI, TPC/IP - możliwość rozszerzenia funkcjonalności systemu o komunikację z protokołami ACE, MADI, EtherSound, ADAT, Dante - możliwość zdalnej kontroli powierzchni sterującej poprzez urządzenia typu tablet - możliwość zapisywania ustawień stołu, z opcją wyłączenia dowolnych kanałów i parametrów z automatyki, - system powinien umożliwiać zapisanie 500 scen w pamięci wewnętrznej urządzenia - użytkownik powinien mieć możliwość tworzenia zmian w kolejności scen, łącznie z wielokrotnym powtarzaniem sceny w liście - możliwość podsłuchu sygnału audio w dowolnym miejscu toru sygnałowego - możliwość odtwarzania bezpośrednio z nośników USB plików audio zapisanych w formatach WAV, MP3, M4A, FLAC 44.1/48kHz - możliwość zapisu bezpośrednio na nośnik USB dwóch dowolnych Strona 3 z 12

4 sygnałów audio, w formacie 48kHz / 16bit WAV - system powinien mieć co najmniej 10 przycisków funkcyjnych, o uniwersalnym zastosowaniu - możliwość konfigurowania kont użytkowników, wraz z edycją uprawnień dostępu Pulpit konsolety powinien zawierać: - nie mniej niż 20 zmotoryzowanych tłumików, nie krótszych niż 100mm, - ekran dotykowy TFT, o przekątnej nie mniejszej niż 8,4 cala i rozdzielczości co najmniej 800x600 - zestaw dedykowanych pokręteł obrotowych do obsługi przedwzmacniacza mikrofonowego, procesorów barwy, dynamiki oraz filtra dolnozaporowego - 8 stereofonicznych procesorów efektowych, z wpiętymi w tor korektorami parametrycznymi - 12 grup DCA - wbudowany generator sygnałów, RTA działający na szynie głównej i PFL - przyciski na powierzchni stołu pozwalające na szybkie kopiowanie i kasowanie ustawień - gniazda USB służące do przywoływania i archiwizowaniu ustawień, aktualizacji oprogramowania oraz odtwarzania/nagrywania plików audio - przyciski MIX, umożliwiające zamienne sterowanie poziomem wysyłki poprzez tłumik kanału/ tłumik mastera - dwa zrównoleglone gniazda słuchawkowe w postaci wtyków TRS 3,5mm i 6,3mm - diody sygnalizujące przesterowanie na ukrytych warstwach Minimalne wyposażenie kanałów wejściowych: - przyciski SEL, MIX, PAFL, MUTE - wskaźnik wysterowania kanału złożony z diod LED - możliwość zastąpienia regulatora przedwzmacniacza mikrofonowego cyfrowym regulatorem trim Strona 4 z 12

5 - wielofunkcyjny enkoder obrotowy, umożliwiający regulację wzmocnienia, panoramy oraz dwóch przypisywalnych parametrów, takich jak poziom wysyłki, bądź sygnału direct - ekran LCD pozwalający na przypisanie nazwy, z możliwością wyboru co najmniej 7 kolorów podświetlenia danego kanału - tor sygnałowy w postaci cyfrowego trimu, obrócenia polaryzacji sygnału, filtru dolnozaporowego, punktu insertowego, bramki szumów, 4-pasmowego korektora parametrycznego, kompresora i regulacji opóźnienia - kompresor posiadający regulację trybu peak/rms, oraz emulację co najmniej dwóch konstrukcji analogowych, - procesory dynamiki umożliwiające graficzne odczytanie redukcji wzmocnienia z kilku ostatnich sekund - możliwość włączenia w tor sygnałowy zarówno wewnętrznych efektów, jak i zewnętrznych urządzeń efektowych - możliwość zapisania ustawień poszczególnych elementów, oraz całego toru sygnałowego do biblioteki Minimalne wyposażenie kanałów wyjściowych: - możliwość podania zewnętrznego sygnału na szynę wyjściową, z pominięciem toru przetwarzania stołu - 4-pasmowy korektor parametrycznymi, z możliwością przełączenia trybu pracy skrajnych pasm na tryb półkowy / zaporowy - możliwość włączenia w tor szyny wewnętrznego procesora FX - możliwość włączenia w tor szyny zewnętrznego procesora audio - tercjowy korektor pasmowy, z czterema algorytmami działania - regulacja opóźnienia - możliwość zapisania ustawień poszczególnych elementów, oraz całego toru sygnałowego do biblioteki DANE TECHNICZNE Parametry ogólne systemu System konsolety powinien posiadać parametry nie gorsze niż: - wewnętrzne przetwarzanie cyfrowe z rozdzielczą 24 bit i częstotliwością próbkowania 48kHz Strona 5 z 12

6 - pasmo przenoszenia 20Hz - 20kHz (+/- 0,5dB) - zakres dynamiki 112dB - opóźnienie wprowadzane między lokalnym analogowym wejściem i wyjściem XLR nie większe niż 1,49ms - opóźnienie wprowadzane latencja między lokalnym wejściem analogowym a lokalnym wyjściem cyfrowym nie większe niż 0,68ms Parametry wejścia analogowego (XLR) - zakres regulacji czułości wejściowej od +5dB do +60dB, z krokowymi wartościami co 1dB - maksymalny poziom sygnału wejściowego +32dBu - poziom zniekształceń THD+N 0.003% 89dBu 1kHz, (0dBu na wyjściu, przy niskim wysterowaniu przedwzmacniacza, z wyłączonym tłumikiem PAD) Parametry wyjścia analogowego (XLR) - maksymalny poziom wyjściowy +22dBu - szum własny -94dBu (zmutowane wyjście, 20-20kHz) 4.2. ZESTAW KOLUMN AKTYWNYCH Z POKROWCAMI x x x.. (suma wartości netto określonych dla pkt.4.2.1, 4.2.2) szt KOLUMNA GŁOŚNIK SZEROKOPASMOWA DWUDROŻNA, AKTYWNA: pasmo przenoszenia z tolerancją (-3dB) nie mniej niż 65 Hz- 18 khz pasmo przenoszenia z tolerancją (-10dB) nie mniej niż 50 Hz 20 khz Procesor DSP wyposażony w gotowe ustawienia do pracy kolumny na statywie i jako monitor podłogowy Możliwość kontroli poziomu wejściowego na wyświetlaczu ciekłokrystalicznym Strona 6 z 12

7 4.2.2 Gotowe charakterystyki częstotliwościowe: music, live, speech, club Dioda sygnalizująca włączenie kolumny lub zadziałanie limitera umieszczona z przodu obudowy Maksymalny poziom ciśnienia akustycznego SPL max (calc. 1m) nie mniej niż 126 db Kąt promieniowania w płaszczyźnie poziomej nie mniej niż 90 stopni Kąt promieniowania w płaszczyźnie pionowej nie mniej niż 60 stopni Wzmacniacz w klasie D o mocy nie mniejszej niż 1000 W Przetwornik wysokotonowy nie mniejszy niż 1,5, nie większy niż 1,75 Przetwornik niskotonowy nie mniejszy niż 12 Złącza: 2 x Combo XLRF/TRS, 1x XLRM, gniazdo stereo mini Jack Poliuretanowa obudowa zabezpieczona stalową maskownicą Obudowa przystosowana do pracy na statywie jaki w pozycji leżącej jako monitor podłogowy Obudowa wyposażona w trzy gumowane uchwyty Wymiary nie większe niż: wysokość, szerokość, głębokość mm x 356 mm x 356 mm Masa nie większa niż 16 kg KOLUMNA NISKOTONOWA AKTYWNA Moc wzmacniacza w klasie D 700 W Poziom ciśnienia akustycznego max. 134 db Gniado statywowe wbudowane Głośnik 18 Pasmo przenoszenia Hz Strona 7 z 12

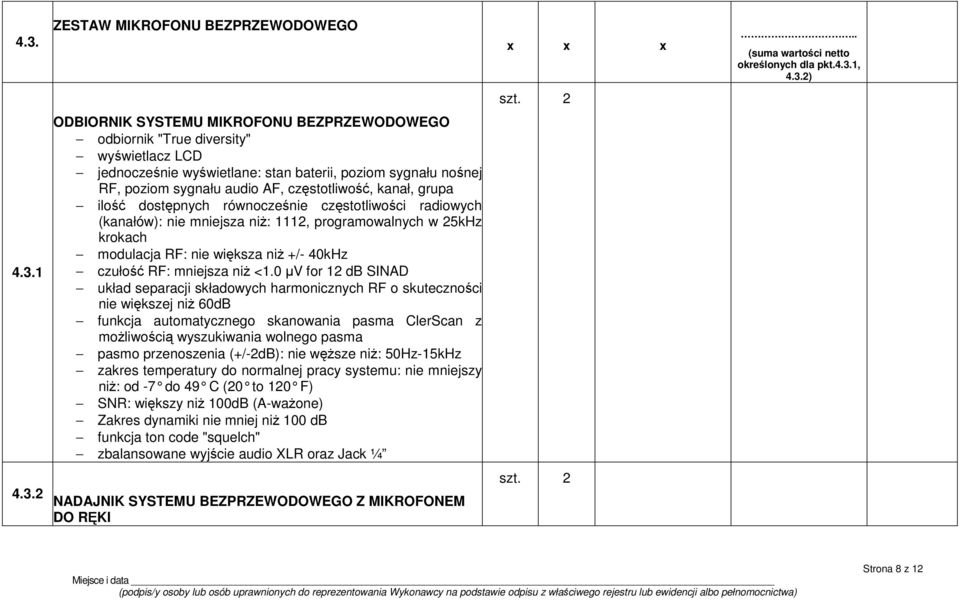

8 ZESTAW MIKROFONU BEZPRZEWODOWEGO ODBIORNIK SYSTEMU MIKROFONU BEZPRZEWODOWEGO odbiornik "True diversity" wyświetlacz LCD jednocześnie wyświetlane: stan baterii, poziom sygnału nośnej RF, poziom sygnału audio AF, częstotliwość, kanał, grupa ilość dostępnych równocześnie częstotliwości radiowych (kanałów): nie mniejsza niż: 1112, programowalnych w 25kHz krokach modulacja RF: nie większa niż +/- 40kHz czułość RF: mniejsza niż <1.0 µv for 12 db SINAD układ separacji składowych harmonicznych RF o skuteczności nie większej niż 60dB funkcja automatycznego skanowania pasma ClerScan z możliwością wyszukiwania wolnego pasma pasmo przenoszenia (+/-2dB): nie węższe niż: 50Hz-15kHz zakres temperatury do normalnej pracy systemu: nie mniejszy niż: od -7 do 49 C (20 to 120 F) SNR: większy niż 100dB (A-ważone) Zakres dynamiki nie mniej niż 100 db funkcja ton code "squelch" zbalansowane wyjście audio XLR oraz Jack ¼ NADAJNIK SYSTEMU BEZPRZEWODOWEGO Z MIKROFONEM DO RĘKI x x x szt. 2 szt. 2.. (suma wartości netto określonych dla pkt.4.3.1, 4.3.2) Strona 8 z 12

9 wyświetlacz LCD z poziomem stanu baterii, kanałem, grupą lub częstotliwością pracy moc nadajnika: nie mniej niż: 30mW czas pracy na jednej baterii 9V: nie mniejszy niż 8h wkładka mikrofonowa 4.4. KOMPLETNE OKABLOWANIE DO SYSTEMU NAGŁOŚNIENIOWEGO. 5 6 STATYW MIKROFONOWY typ "żuraw" wysokość min: 100 cm (+/-5% ) max: 230 cm (+/-5% ) nóżki: 32 cm (+/-5% ), zakończone nasadką gumową ramię poziome 70cm (+/-5% ), zakończone gwintem 3,8" podstawa składana waga 3,2 kg (+/-5% ) rury cienkościenne stalowe precyzyjne lakier proszkowy czarny półmatowy wszystkie elementy konstrukcyjne wykonane metodą wtrysku ciśnieniowego pokrętła plastikowe wykonane z wysokoudarowego poliamidu PA-6 STATYW KOLUMNOWY bezstopniowa regulacja wysokości z blokadą wysokość min: 120 cm (+/-5% ) max: 200 cm (+/-5% ) nóżki 80 cm (+/-5% ) zakończone nasadką gumową waga 6 kg (+/-5% ) dopuszczalne obciążenie 60 kg (+/-5% ) rury stalowe cienkościenne kpl. 1 szt. 2 szt. 4 Strona 9 z 12

10 lakier proszkowy czarny półmatowy EKRAN PROJEKCYJNY (STAŁY ELEKTRYCZNY) - powierzchnia ekranu biała matowa - powierzchnia wizyjna 450x600cm - format obrazu 1:1, 4:3, 16:9 lub 16:10 - pełne zdalne sterowanie pilotem - uchwyty montażowe KOSTKA DZIENNIKARSKA (AUDIO SPLITTER) - minimum 10 gniazd wyjściowych XLR (żeńskich i męskich) - minimum 4 gniazda wyjściowe JACK 6mm - gniazdo wejściowe XLR - gniazdo wejściowe JACK 6mm - gniazdo wejściowe RCA - regulacja poziomu sygnału wejściowego - regulacja poziomu sygnału wyjściowego - wyjście słuchawkowe z regulacją poziomu sygnału - wskaźnik wysterowania sygnału - pasmo przenoszenia wejście liniowe i mikrofonowe: nie mniejszy niż Hz +/- 3 db SŁUCHAWKI - Typ: dynamiczne, otwarte - Pasmo przenoszenia: 5Hz - 35,000 Hz - Oporność: 250 Ohm (+/-5% ) - Nominalne SPL: 96dB - Zniekształcenia THD: < 0,2% - Kabel: 3 m złocone wtyki mini i 1/4 jack Strona 10 z 12

11 STELAŻ DO URZĄDZEŃ STERUJĄCYCH NAGŁOŚNIENIEM - długość: min mm - szerokość: min. 700 mm - wysokość regulowana od: min. 500 mm (+/-5% ) do min 900 mm (+/-5% ) - grubość blatu min. 20 mm - materiał blat wyłożony materiałem antypoślizgowym, stelaż aluminiowy PODEST SCENICZNY Z KOMPLETEM NÓG - wymiary 2x1 m - waga do 29 kg - regulacja nóg 40cm (+/-5%) - 60 cm (+/-5%) - konstrukcja podestu wykonana z lekkiego profilu aluminiowego - blat podestu wykonany z materiału antypoślizgowego - obciążenie min. 200 kg RZUTNIK urządzenie krótkoogniskowe, brak cienia rzucanego na ekran, Technologia DLP. Rozdzielczość ekranu min.1024x768 pikseli. Jasność min ANSI lum. Kontrast min. 5000:1. Obiektyw F Odległość od ekranu od 0,5 do 4 m Przekątna obrazu od 0,83 do 6,66 m Złącza zewnętrzne: Composite 2 x HDMI VGA (D-Sub 15) S- Video 2 x RCA (L/R) mini jack 3.5 mm RJ-45. Moc lampy - 190W. Czas pracy min. 6000godz. Pobór mocy [ praca / spoczynek ] - 240/1 W Głośność pracy max. 32dB Szerokość - 285mm (+/-5%) Głębokość mm (+/-5%) Wysokość szt. 4 Strona 11 z 12

12 - 122 mm (+/-5%). Waga kg (+/-5%) RAZEM NETTO X KWOTA PODATKU VAT.. X RZAEM BRUTTO.. X Strona 12 z 12
