1 Listopad 2013 Akademia Häfele Szkolenie nr 6 - Zawiasy puszkowe w ofercie Häfele.

2 Zapraszam do zapoznania się z ofertą zawiasów Häfele. Dla osób, które rozwiążą test do 8 listopada czapka zimowa w prezencie! Powodzenia! 2

3 INFORMACJE PODSTAWOWE Montaż zawiasów do prowadnika Warto wiedzieć! A = przykręcany do prowadnika KEY-HOLE Technika nakładania w otwór key hole = dziurka od klucza SLIDE-ON - Technika nasuwania. Ramię zawiasu jest nasuwane na prowadnik i przykręcane. SM = zapinany do prowadnika (szybki montaż) 3

4 INFORMACJE PODSTAWOWE Montaż zawiasów do frontów Do przykręcania Puszka zawiasy jest przykręcana do frontu za pomocą wkrętów do płyt wiórowych Beznarzędziowo Po domknięciu zaślepki trzpienie rozpierają się w otworach montażowych, przez co zawiasa zostaje trwale zamocowana Dobrze pamiętać! Do wprasowania Zawias jest wprasowywany w otwory przy pomocy odpowiednich matryc wprasowujących Do wciskania Zawias należy wcisnąć w przygotowane otwory, po czym dokręcić o 180 o śruby trzpieni pozycjonujących 4 Datum / Titel / Autor

5 INFORMACJE PODSTAWOWE Rozstawy wierceń Zobacz ile możliwości! Dostępne rozstawy wierceń i średnice puszki: Ø35mm 45/9,5mm 48/6mm 52/5,5mm Ø26mm (drzwi drewniany lub fronty szklane) 38,7,5mm Ø40mm 52/7,5mm do ramy aluminiowej Do przykręcania / zawiasy Mini Do przykręcania / drzwi profilowe Ø40mm Do przykręcania Do wprasowania / do wciskania / beznarzędziowo 5 Datum / Titel / Autor

6 DODATKOWE MOŻLIWOŚCI Tryby pracy amortyzator SMUSO - (z hamulcem) / soft close standardowy dociąg - (bez hamulca) / self close bez sprężyny / neutralny SMUSO = łagodne zamykanie odwrócona sprężyna / PUSH Fronty bez uchwytów = wersja PUSH lub neutralny 6 Datum / Titel / Autor

7 ZOBACZ JAK NAJLEPIEJ DOBRAĆ ZAWIAS Z OFERTY HAFELE Wariant Premium Duomatic / Salice i Grass (A, SM, Push, Premium) Najwyższa jakość + dostępność wariantów Wariant Kompaktowy Metallamat (A, SM) Średni poziom cen adekwatny do możliwości Wariant Ekonomiczny Metalla (A, SM, SM + Smuso, Mini) Najatrakcyjniejsza cena + dużo możliwości 7 Datum / Titel / Autor

8 ZOBACZ JAK NAJLEPIEJ DOBRAĆ ZAWIAS Z OFERTY HAFELE MARKA SERIA KLASA Pozycjonowanie produktu wg marki/jakości: Dostępne warianty mocowania, trybu pracy, etc: METALLAMAT METALLA DUOMATIC TIOMOS, SNAP OP KOPAKTOWA EKONOMICZNA PREMIUM PREMIUM POŁĄCZENIE Z PROWADNIKIEM TRYB PRACY MONTAŻ MARKA SERIA PRZYKRĘCANY ZAPINANY STANDARDOWY DOCIĄG AMORTYZATOR ODWRÓCONA SPRĘŻYNA BEZ SPRĘŻYNY PRZYKRĘCANY DO WCISKANIA DO WPRASOWANIA BEZ NARZĘDZI METALLAMAT A SM SMSUO PUSH METALLA A SM DUOMATIC A SM STANDARD PREMIUM PUSH TIOMOS, SNAP ON 8

9 ZWRÓĆ UWAGĘ NA JAKOŚĆ ZAWIASÓW METALLA Chcemy Ci pokazać, że można zrobić niedrogi produkt zachowując wysoką jakość! Warto wiedzieć! 3D-regulacja (przy zastosowaniu odpowiedniego prowadnika) wygodna regulacja głębokości za pomocą reg. mimośrodowej (Metalla SM) Metalla A testowana wg norm DIN ( cykli) Metalla Mini A testowana wg norm DIN ( cykli) Metalla SM testowana wg norm DIN EN ( cykli) zintegrowany olejowy amortyzator (Metalla SM) funkcja tłumienia aktywna od 45 (Metalla SM) brak uszkodzeń przy zmiennych/skrajnych temp.(wysokiej lub niskiej) 9

10 standard (bez hamulca) Smuso (z hamulcem) neutralny (bez sprężyny) PUSH (odwrócona sprężyna) do przykręcania do wprasowania z zamontowanymi wkrętami euro do drzwi szklanych METALLA MEGA DUŻO MOŻLIWOŚCI! Modele i ich zastosowanie Model kąt otwarcia zastosowanie *SM Combi (uzupełnienie) stanowi uzupełnienie Metalli, ale z racji stosowania innych prowadników jest innym modelem 110 standardowe SM Combi 95 standardowe 110 do ramy aluminiowej 95 zastosowania pod kątem 45 SM Combi (uzupełnienie)* 95 zastosowania pod kątem drzwi równoległe 110 standardowe 95 zastosowania pod kątem 45 E-SM 90 drzwi równoległe 90 do ramy aluminiowej / drzwi równoległe 110 do ramy aluminiowej 110 standardowe 165 standardowe 95 zastosowania pod kątem 45 A / slide-on 95 zastosowania pod kątem drzwi równoległe 70 uzupełniające (drzwi narożne 135 ) 90 do ramy aluminiowej / drzwi równoległe 110 do ramy aluminiowej Mini SM Combi 110 standardowe 110 standardowe Mini A / slide-on 95 zastosowania pod kątem drzwi równoległe Mini A / key hole 110 standardowe 10

11 METALLA SM COMBI, CZYLI ŁAGODNE ZAMYKANIE Co zyskujesz! zawiasy posiadają opcję ze zintegrowanym hamulcem SMUSO w ramieniu. prowadniki: z regulacją mimośrodową 3D z regulacją gniazdem 2D oraz opcja z wkrętami EURO zaślepki neutralne lub z logo HÄFELE wersja do ramy aluminiowej W korzystnej cenie otrzymujesz: łagodne zamykanie SMUSO lub standardowy dociąg regulację 3-kierunkową przy zastosowaniu prowadników krzyżakowych z regulacją mimośrodową zaznacz swoją jakość i zostaw ślad u klienta stosując zaślepki z logo 11

12 ZAWIASY ZAPINANE E - SM, KTÓRE KOSZTUJĄ NIEWIELE Co zyskujesz! zawiasy dzięki dostępnym opcjom PUSH, neutralny lub standardowej pozwolą Ci spełnić oczekiwaną funkcję. prowadniki: z regulacją mimośrodową 3D z regulacją gniazdem 2D oraz opcja z wkrętami EURO zaślepki neutralne lub z logo HÄFELE oraz wersja do ramy aluminiowej W korzystnej cenie otrzymujesz: zapinany SM zawias typu klip w dowolnej wersji doskonałą 3-kierunkową regulację mimośrodową szeroki zakres kątów otwarcia i zastosowań m. in. do ramy aluminiowej lub Ø40mm do drzwi profilowych 12

13 ZAWIASY METALLA A SLIDE-ON Wysoka jakość w dobrej cenie! Co zyskujesz! zawiasy dzięki dostępnym opcjom PUSH, neutralny lub standardowej pozwolą Ci spełnić oczekiwaną funkcję. Dostępność dla: 110, 165, +45, +30, równoległy + uzupełniający drzwi profilowe - puszka Ø40mm lub rama aluminiowa oraz opcja z wkrętami EURO zaślepki neutralne lub z logo HÄFELE Chcesz zachować najwyższą jakość, a Twój klient oczekuje konkurencyjnej oferty: praktycznie wszystkie kąty i zastosowania szeroka gama prowadników testowane i certyfikowane zawiasy, które znalazły od lat uznanie w Polsce i rynkach światowych 13

14 ZAWIASY METALLA MINI SM COMBI Nimi nie trzaśniesz drzwiami! Co zyskujesz! zawiasy z małą średnicą puszki Ø26mm do niewielkich frontów lub wąskich ramek ze zintegrowanym hamulcem SMUSO dostępne zastosowania to 110 dla wszystkich 3 nałożeń oraz opcja z wkrętami EURO Masz niewielkie fronty? Po co zawiasy z dużą puszką? Wybierz Metalla Mini SM Combi: mała średnica puszki Ø26mm zintegrowany hamulec SMUSO 14

15 ZAWIASY METALLA MINI A SLIDE-ON & KEY-HOLE Co zyskujesz! zawiasy z małą średnicą puszki Ø26mm do niewielkich frontów lub wąskich ramek dostępne zastosowania to 110 dla wszystkich 3 nałożeń, a także +45 oraz drzwi równoległych i frontów szklanych pełen zakres wyboru prowadników Niewielkie fronty nie potrzebują dużych zawiasów. Dobierz adekwatny produkt: mała średnica puszki Ø26mm standardowy dociąg (self close) 15

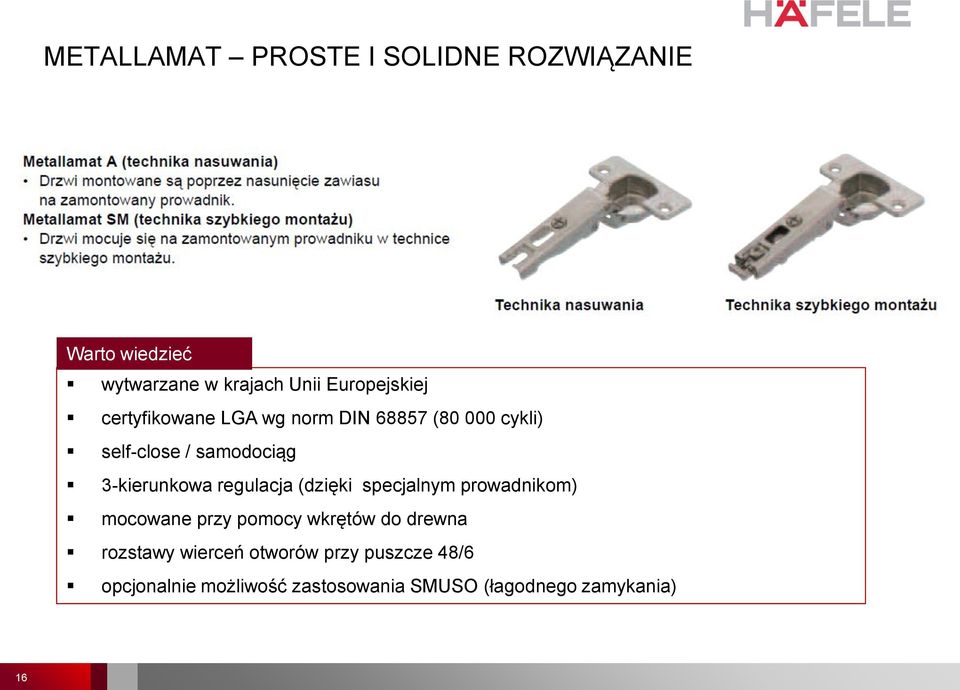

16 METALLAMAT PROSTE I SOLIDNE ROZWIĄZANIE Warto wiedzieć wytwarzane w krajach Unii Europejskiej certyfikowane LGA wg norm DIN ( cykli) self-close / samodociąg 3-kierunkowa regulacja (dzięki specjalnym prowadnikom) mocowane przy pomocy wkrętów do drewna rozstawy wierceń otworów przy puszcze 48/6 opcjonalnie możliwość zastosowania SMUSO (łagodnego zamykania) 16

17 METALLAMAT ZOBACZ JAKIE DAJE MOŻLIWOŚCI Metallamat 110 Metallamat 175 Metallamat 92 do drzwi równoległych Metallamat do drzwi kątowych: 30, 37,5 (z klinem), 45, 52,5 (z klinem) Metallamat do drzwi szklanych Metallamat prowadniki / opcjonalny amortyzator 17 Datum / Titel / Autor

18 DUOMATIC, CZYLI SALICE Sprawdź nas! Tu znajdziesz wszystko, czego szukasz! Dlaczego Häfele i Salice? Dzięki podpisaniu umowy o generalnej dystrybucji między koncernami Häfele oraz Salice od prawie 10 lat możemy proponować Państwu jako generalny dystrybutor firmy Salice wszystkie produkty tego włoskiego producenta okuć meblowych. Marka Salice, której historia zaczęła się już w roku 1926, jest jedną z najbardziej znanych i docenianych wśród całej branży meblarskiej, przede wszystkim za najwyższą jakość produktów, innowacyjność oraz bogactwo asortymentu. Podstawową grupą asortymentową produkowaną przez Salice i oferowaną przez Häfele Polska są zawiasy meblowe, dystrybuowane w koncernie Häfele pod marką Duomatic. Szeroka gama tych zawias jest dostępna od ręki z naszego magazynu w Długołęce. Olbrzymią satysfakcją dla doradców technicznych Häfele jest to, że przy wsparciu działu technologicznego Salice mogą oni zaproponować Państwu rozwiązania dla nawet najbardziej skomplikowanych zapytań. Nie ma potrzeby testowania różnych prawdopodobnych rozwiązań i związanego z tym ryzyka ewentualnego niepowodzenia lub straty czasu. My dostarczamy rozwiązania pewne. W oparciu o podstawowy zestaw informacji od klienta, dział technologiczny opracowuje komputerowo odpowiednie, precyzyjne rozwiązanie, udostępniając dodatkowo jego rysunkową wizualizację. Oferta oraz informacja o dostępności danego zestawu zawiasprowadnik są już tylko ostatnim krokiem do rozwiązania problemu. Jeśli szukają Państwo zawias, które byłyby rozwiązaniem dla jakiejś określonej, choćby najrzadziej spotykanej sytuacji montażowej dla połączenia drzwi z korpusem to w oparciu o serię Duomatic na 99,9 % znajdziemy takie rozwiązanie. Poniższe, wybrane przykłady są tego dowodem. 18 Datum / Titel / Autor

19 POZNAJ MOŻLIWOŚCI SERII DUOMATIC Masz kłopot? Zastanawiasz się jak go rozwiązać? Pomożemy Ci w tym! Rozwiązanie kątowe dla drzwi z ramiakiem i zaoblonej, pogrubiającej doklejki krawędzi korpusu (zapytanie Häfele Polska z lipca 2009 r.) Rozwiązanie dla drzwi wpuszczanych o gr. 32mm, szczelina max. 3-4 mm (zapytanie Häfele Polska z października 2012 r.) 19 Datum / Titel / Autor

20 SALICE TU ZNAJDZIESZ ROZWIĄZANIE! Seria zawias Duomatic obejmuje nieprawdopodobnie dużą ilość rozwiązań technicznych dla najróżniejszych zastosowań zawiasów meblowych. Jeżeli uświadomimy sobie, że wśród asortymentu Duomatic wyróżniamy po kilka wariantów różnych: rodzajów mocowań puszki zawiasu rozmiarów i nawiertów puszki zawiasu konstrukcji ramion zawiasów długości ramion zawias prowadników to jest to potwierdzeniem faktu, że: oferujemy Państwu najbogatszą ofertę zawias meblowych spośród wszystkich innych dostawców. 20 Datum / Titel / Autor

21 SALICE TU ZNAJDZIESZ ROZWIĄZANIE! Rodzaje ramion zawiasów Duomatic Zawiasy Duomatic możemy zamawiać z różnymi wersjami ramion: wersja dla zwykłego, nasuwanego montażu (A) lub wersja do szybkiego montażu typu Clip (SM) Zawiasy z ramieniem w wersji do nasuwanego montażu mogą być montowane wyłącznie na zwykłych prowadnikach A, natomiast zawiasy z ramieniem do szybkiego montażu zatrzaskowego clip można montować zarówno na prowadnikach zwykłych jak i prowadnikach do szybkiego montażu SM. 21 Datum / Titel / Autor

22 WYBRANE TYPY PROWADNIKÓW

23 SALICE TU ZNAJDZIESZ ROZWIĄZANIE! Dobieranie wysokości prowadnika dla danej sytuacji montażowej Chcąc dobrać odpowiedni prowadnik do danego modelu zawiasy oraz do określonej sytuacji montażowej należy sprecyzować dwa podstawowe parametry: E odległość puszki G nałożenie drzwi (nałożenie może mieć również wartość ujemną, wtedy określa fugę (szczelinę) przy drzwiach wpuszczanych) Po sprecyzowaniu tych parametrów wysokość prowadnika możemy odczytać z tabeli, która jest określona i przedstawiana przy każdym modelu zawiasy. Przykład: jeśli odległość puszki wynosi 4 mm i chcemy uzyskać nałożenie 16 mm, to do zawiasy, dla której przypisano tę tabelkę, należy dobrać prowadnik o wysokości 3

24 REGULACJA BOCZNA Regulację boczną frontu drzwiowego uzyskujemy wkręcając lub wykręcając wkręt regulacyjny umieszczony na ramieniu zawiasy. Po dokonaniu regulacji bocznej nie trzeba korygować szczeliny, która nie zmienia swojej wartości i wynosi 0,7 mm. Niezmienność tej szczeliny przy dokonywaniu regulacji bocznej jest potwierdzeniem klasy i najwyższej jakości zawias Duomatic. Zakres regulacji bocznej wynosi od -1,5 mm do +4,5 mm.

25 REGULACJA NA GŁĘBOKOŚĆ Do regulacji frontu drzwiowego na głębokość wykorzystywane są śruby lub mimośrody zamontowane w prowadnikach zawias. Regulacja przy zwykłych prowadnikach A Regulacja +2,8 mm Regulacja przy prowadnikach krzyżakowych SM Regulacja od -0,5 do +2,8 mm Regulacja przy prowadnikach podłużnych SM

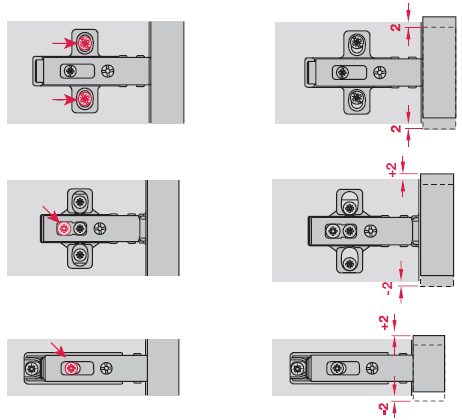

26 REGULACJA NA WYSOKOŚĆ Regulację frontu drzwiowego na wysokość wykonywana jest przy wykorzystaniu wkrętów mocujących prowadnik do korpusu (prowadniki A) lub mimośrodów regulacyjnych zamontowanych na prowadnikach SM. Zakres tej regulacji wynosi ± 2 mm Regulacja przy zwykłych prowadnikach A Regulacja przy prowadnikach krzyżakowych SM Regulacja przy prowadnikach podłużnych SM

27 MNOGOŚĆ ROZWIĄZAŃ! Na następnych stronach prezentacji przedstawiamy jedynie niewielki fragment szerokiej oferty Duomatic - wybrane modele zawiasów i prowadników

28 Zwróć uwagę! Salice jako prekursor wielu rozwiązań opracowało innowacyjną serię zawias Silentia - nową generację zawias ze zintegrowaną funkcją cichego domykania. Rewolucyjny mechanizm amortyzacji oraz estetyka wykonania i sposób zintegrowania tego mechanizmu w puszce zawiasy wyprzedzają swój czas. Zawiasy Silentia posiadają ramię identyczne jak pozostałe standardowe zawiasy oraz równie szeroki zakres regulacji. Mogą być stosowane ze zwykłymi prowadnikami (A) lub prowadnikami do szybkiego montażu (SM). Jedyną różnicą w porównaniu ze zwykłym zawiasem jest głębokość nawiercania pod puszkę wynosi ona 12 lub 13,5 lub 15,5 mm (w zależności od serii zawias Silentia). System Silentia jako jedyny na rynku oferuje pełną gamę zawiasów, m.in.: standardowe, kątowe, 165 stopni, równoległe oraz do wąskich ramek aluminiowych.

29 Duomatic z ujemnym uskokiem Przy otwartych drzwiach krawędź drzwi nie zasłania szerokości korpusu w świetle, przez co możemy wysuwać wszelkie wysuwki lub szuflady wewnętrzne zamontowane za tymi drzwiami Duomatic równoległy Ten model zawiasy występuje z różnej długości ramionami oraz w wersji do drzwi równoległych nakładanych

30 DUOMATIC Z PŁYTKĄ PUSZKĄ Zawias z płytką puszką jest znakomitym rozwiązaniem dla coraz wyraźniej rozpowszechniających się trendów dotyczących stosowania cienkich frontów meblowych. W zawiasach tej serii głębokość puszki wynosi zaledwie 8 mm, dzięki czemu zawiasy mogą być stosowane do płyt o grubości już od 10 mm (głębokość wiercenia pod puszkę przy standardowych zawiasach wynosi 11 mm). Pozostałe parametry tej serii zawias w porównaniu do innych standardowych serii pozostają bez zmian, tzn. średnica puszki wynosi 35mm a zawiasy mogą współpracować z obydwoma wariantami prowadników (A oraz SM). Dzięki płytkiej puszce zawiasy te używane są często do mocowania cienkich frontów drzwiowych w zabudowach przyczep kempingowych, szafkach ubraniowych szatni i sal treningowych, frontach z dużym zaobleniem lub wypłaszczeniem krawędzi lub cienkich frontach z materiałów kompozytowych. Ważne: w przypadkach, kiedy wymiar głębokości otworu pod puszkę zawiasy jest niewiele mniejszy od całkowitej grubości frontu, w którym te otwory wiercimy (np. otwór o gł. 8 mm we froncie o gr. 10 mm) należy pamiętać, aby przy nawiercaniu otworu stosować frezy wiercące nie posiadające centralnego trzpienia pozycjonującego (tzw. żądła). Frezy takie znajdą Państwo oczywiście w ofercie Häfele Polska!

31 POZNAJ CIEKAWE ROZWIĄZANIA! Warto wiedzieć Duomatic 94 o do grubych drzwi lub drzwi profilowych o grubości do 32 mm Zawiasa do drzwi profilowych o średnicy puszki 35 mm, umożliwia takie otwarcie drzwi, przy którym profil krawędziowy frontu nie zaczepia o krawędź korpusu.

32 POZNAJ CIEKAWE ROZWIĄZANIA! Warto wiedzieć Duomatic 110 o do drzwi z felcem lub drzwi profilowych Zawiasa MULTITALENT umożliwia montaż drzwi o wielu różnych zaokrągleniach, wyprofilowaniach, zacięciach uciosowych lub drzwi z felcem

33 POZNAJ CIEKAWE ROZWIĄZANIA! Warto wiedzieć Duomatic kątowy kąty dodatnie: 15 o 24 o 30 o (2 warianty) 37 o 45 o (3 warianty) i ujemne: - 30 o - 45 o

34 POZNAJ CIEKAWE ROZWIĄZANIA! Warto wiedzieć Duomatic kątowy Dla uzyskania pośrednich kątów (innych niż standardowe), w ofercie Duomatic znajdziemy również prowadniki z ruchomym siodłem, pozwalające płynnie dostosować położenia zawiasy dla uzyskania odpowiedniego kąta.

35 POZNAJ CIEKAWE ROZWIĄZANIA! Warto wiedzieć Duomatic 110 o do drzwi szklanych nakładanych lub wpuszczanych do klejenia UV Jeden model zawiasu umożliwiający uzyskanie drzwi wpuszczanych lub nakładanych (w zależności od umiejscowienia płytki na froncie szklanym oraz samego zawiasu wewnątrz korpusu) Estetyczna płytka montażowa do przyklejania, o płaskiej powierzchni, bez żadnych perforacji (rozwiązanie bardzo estetyczne, widoczne przy drzwiach ze szkła przezroczystego) Płytki są montowane do zawiasu za pomocą zaczepu mimośrodowego. Płytki można zamawiać oddzielnie na życzenie klienta możemy przesłać je bezpośrednio do wskazanego, specjalistycznego zakładu zajmującego się klejeniem szkła. Same zawiasy mogą być zamówione (dostarczone) przez (do) Klienta odpowiednio później.

36 POZNAJ CIEKAWE ROZWIĄZANIA! Warto wiedzieć Duomatic 110 o Premium Titanium Ciekawe rozwiązanie zawiasu stalowego o powłoce tytanowanej. Uzyskany kolor doskonale komponuje się z ciemnymi frontami i wnętrzami szafek. Zawias ma też wyższą odporność na korozję niż standardowe rozwiązania niklowane. Posiada wbudowany w puszce zawiasu amortyzator. Wszystkie akcesoria dodatkowe jak prowadniki i zaślepki również występują w tym kolorze. Produkt dostępny w ciągu kilku dni roboczych. 36

37 TIOMOS. ZAWIAS, KTÓRY NIE MA KONKURENCJI! Firmy Häfele i Grass są wieloletnimi partnerami. Zawias Tiomos to rozwiązanie doskonałe! Warto wiedzieć Grass TIOMOS System zawiasów do wszelkich zastosowań drzwi. Posiada zintegrowany amortyzator drzwiowy, ukryty w ramieniu zawiasy. Jako jedyny produkt na rynku posiada 3 stopniową regulację siły hamowania Zawiasy mocowane w technice zapinania do prowadnika. Dają też możliwość bezstopniowej, płynnej mimośrodowej regulacji 3 kierunkowej: regulacja boczna +/-2mm regulacja głębokości od -2 do +3mm regulacja wysokości w zależności od prowadnika +/-2,5mm Posiada zoptymalizowaną kinematykę, dzięki czemu otwieranie jest wyjątkowo łatwe! Jest też wyjątkowy dzięki aktywnemu spowolnieniu od początku ruchu zawiasu. 37 Datum / Titel / Autor

38 Häfele Polska oferuje Państwu najbogatszą ofertę zawiasów meblowych spośród wszystkich innych dostawców. Szeroka gama zawiasów Metalla, Duomatic jest dostępna od ręki z naszego magazynu w Długołęce. Wiele rozwiązań Grass czy Metallamat sprowadzamy codziennie z magazynu centralnego w Niemczech w ciągu kilku dni roboczych możesz otrzymać swoje zamówienie. Na życzenie naszych Klientów sprowadzamy również rzadziej stosowane zawiasy, przy minimalnych ilościach już od 300 szt., które również możemy wprowadzać na nasz stale dostępny stan magazynowy. Pełną ofertę Duomatic, numery katalogowe oraz inne informacje dotyczące poszczególnych produktów znajdą Państwo w katalogach okuć meblowych Häfele (wersje książkowe lub on-line na stronie lub u Doradców Technicznych Häfele.

39 39 Dziękuję
