1 K W A D R A T S P Ó Ł K A C Y W I L N A N Ul. Mieszka I Elbląg NIP Zgłoszenie robót budowlanych NAZWA PRZEDSIĘWZIĘCIA: MODERNIZACJA PLACU ZABAW PRZY SZKOLE PODSTAWOWEJ W CIESZYMOWIE W RAMACH PROJEKTU RADOSNA SZKOŁA OBIEKT: PLAC ZABAW W CIESZYMOWIE ADRES: CIESZYMOWO GM. MIKOŁAJKI POMORSKIE DZIAŁKA NR: 90/13, OBRĘB STĄśKI GM. MIKOŁAJKI POMORSKIE BRANśA: ZGŁOSZENIE ROBÓT BUDOWLANYCH INWESTOR: GMINA MIKOŁAJKI POMORSKIE ADRES INWESTORA: UL. DZIERZGOŃSKA 2, MIKOŁAJKI POMORSKIE NiŜej podpisani projektanci oświadczają, Ŝe projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. (art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t. j. Dz. U. z 2003 r. Nr 207, poz. 2016z późn. zm.) PROJEKTANCI: Projektant Imię i Nazwisko mgr inŝ. Jerzy Kołodziejski Nr uprawnień/ specjalność 2042/EL/98 Podpis Elbląg, lipiec 2010

2 I. PODSTAWA FORMALNO-PRAWNA Niniejsza dokumentacja została opracowana na zlecenie Urzędu Gminy Mikołajki Pomorskie. Przedmiotem opracowania jest: - Inwentaryzacja istniejącego placu zabaw, - Opracowanie dokumentacji projektowej zagospodarowania terenu modernizowanego placu zabaw, II. OPIS STANU ISTNIEJĄCEGO Teren opracowania stanowi istniejący plac zabaw mieszczący się na terenie Szkoły Podstawowej w Cieszymowie, usytuowany w pobliŝu budynku szkolnego oraz boiska sportowego. Otoczone jest z dwóch stron Ŝywopłotem i ogrodzeniem z siatki. Dojście do istniejącego placu zabaw zorganizowane jest przez bramę wejściową do szkoły i boisko sportowe. Nawierzchnia placu zabaw stanowi trawnik krótko przystrzyŝony. Plac ma 564 m 2 powierzchni. Plac zabaw wyposaŝony jest w następujące urządzenia: 1/ zestaw rekreacyjny obejmujący 3 wieŝe z dachem dwuspadowym, most wiszący, 3 zjeŝdŝalnie, drabina dwustronna, kratownica, 2/ piaskownica, 3/ huśtawka waŝka, 4/ ścianka wspinaczkowa, 5/ huśtawka podwójna, 6/ karuzela tarczowa, 7/ huśtawka spręŝynowa szt. 2. Stan urządzeń dobry. Ścianka wspinaczkowa i huśtawka podwójna usytuowane ok. 40 m od zorganizowanego placu zabaw, nie tworzą z nim jednej spójnej całości. Teren nadaje się na modernizację małego placu zabaw w ramach programu Radosna Szkoła''. Zagospodarowanie tego placu pozwoli na stworzenie dodatkowego miejsca dla szkoły, gdzie będą mogły bezpiecznie bawić się dzieci najmłodsze i nie tylko, pod opieką dorosłych, zwłaszcza w czasie przerw lekcyjnych jak i zajęć pozalekcyjnych. Modernizacja istniejącego placu poprawi warunki bezpieczeństwa dzieci korzystających z urządzeń znajdujących się na tym terenie i potencjalnie moŝe ochronić uŝytkowników przed urazami ciała.

3 Widok na ściankę wspinaczkową i huśtawkę podwójną Widok na karuzelę tarczową, huśtawkę waŝkę i huśtawkę spręŝynową. Widok na piaskownicę, zestaw rekreacyjny i huśtawkę spręŝynową.

4 Zwięzły opis i harmonogram planowanych działań dotyczących potrzeb w zakresie modernizacji placu: 1. Prace przygotowawcze: sporządzenie dokumentacji dotyczącej modernizacji szkolnego placu zabaw. 2. Przygotowanie terenu pod organizację placu zabaw (usunięcie warstwy wierzchniej gruntu.pod podbudowę i warstwy przepuszczalne wody opadowe). 5. MontaŜ urządzeń i sprzętu rekreacyjnego. 6. Zainstalowanie tablicy zawierającej regulamin oraz zasady i warunki korzystania z placu zabaw oraz napisu o treści Szkolny plac zabaw wyposaŝony w ramach programu rządowego RADOSNA SZKOŁA". 7. Pokrycie części powierzchni szkolnego placu zabaw bezpieczną nawierzchnią syntetyczną oraz uzupełnienie zieleni trawiastej. III. OPIS ROZWIĄZAŃ SZCZEGÓŁOWYCH PLACÓW ZABAW W PROGRAMIE RADOSNA SZKOŁA - SZKOLNY PLAC ZABAW "MAŁY" O POWIERZCHNI 240 m 2 zagospodarowanie przewiduje zorganizowanie placu zabaw na terenie o kształcie prostokąta o wymiarach 20 x 20 m i wydzieleniu: * strefy do zabaw i ćwiczeń ruchowych o nawierzchni bezpiecznej (piankowej, gumowej) o powierzchni ~150m 2 * strefy komunikacyjnej (ścieŝka) o nawierzchni typu tartan (lub inna syntetyczna) o powierzchni ~20 m 2 * strefy zieleni pod trawniki i o powierzchni ~70 m 2 * zainstalowanie nowych urządzeń tj. drzewko linowe i młynek

5 Ogrodzenie terenu placu zabaw. Nie zakłada się konieczności wygrodzenia terenu placów zabaw dla dzieci gdyŝ obiekt ten znajduje się na obszarze Szkoły Podstawowej w Cieszymowie, która jest ogrodzona. WyposaŜenie placów zabaw w elementy dodatkowe takie jak: * tablica informacyjna z regulaminem, * istniejąca ławeczka w strefie trawnika WyposaŜenie placów zabaw w nawierzchnie takie jak: * nawierzchnia bezpieczna - kolor pomarańczowy - paleta barw PANTONE: 152 C; RAL: 2011 Tieforange - ułoŝona z kształtek, tworzących nieregularne układy powierzchni okalające urządzenia placu zabaw strefą bezpiecznego ewentualnego upadku; * nawierzchnia typu tartan (lub inna syntetyczna) - kolor niebieski - paleta barw PANTONE: 540 C; RAL: 5003 Saphirblau - ułoŝona w postaci ścieŝki; * nawierzchnia trawiasta odcinająca poszczególne urządzenia. Fragment terenu zielonego" szkolnego placu zabaw winien pełnić równieŝ funkcję rekreacyjną, słuŝącą do zabaw i wypoczynku. Kolory nawierzchni przyjęto zgodnie z kolorystyką znaku identyfikacji wizualnej programu SZKOŁA BEZPIECZNA I PRZYJAZNA". Elementy wyposaŝenia placów zabaw dla dzieci młodszych na terenach przyszkolnych projektuje się w konwencji naturalnej", z materiałów drewnianych (okrąglaki, bale) oraz wykonanych z lin sizalowych, bądź łańcuchów i drąŝków metalowych, które przedstawiono na planszach rysunkowych (elementy gotowe -projektowane na zamówienie - winny posiadać wszelkie certyfikaty). Istniejące juŝ wyposaŝenie terenów szkolnych w urządzenia rekreacyjno-ruchowe, zieleń, ławki czy kosze na śmieci - moŝna dowolnie włączyć w projektowane place zabaw dla dzieci młodszych. IV. WYTYCZNE REALIZACYJNE PLACÓW ZABAW NAWIERZCHNIA TRAWIASTA Projektuje się obsianie części powierzchni placu trawą. NaleŜy ją zlokalizować na terenie wyniesionym i pozbawionym lokalnych zagłębień terenu. Nawierzchnia ma być wyprofilowana ze spadkiem od 1-3 %, ułatwiającym powierzchniowy odpływ wody. Przed załoŝeniem trawnika naleŝy odpowiednio przygotować teren (usunięcie kamieni, śmieci, korzeni, itp.). Po przekopaniu terenu na głębokość szpadla (w przypadku mało urodzajnej ziemi), naleŝy zastosować 10 centymetrową warstwę kompostu, mieszając go z ziemią. Następnie teren pod zasiew trawy naleŝy wyrównać.

6 PodłoŜe naleŝy przygotować najlepiej na 3 do 5 tygodni przed załoŝeniem trawnika i w tym czasie systematycznie go odchwaszczać. W celu skrócenia tego okresu moŝna zastosować środki chwastobójcze. Zakupu nasion pod zasiew naleŝy dokonać w ilości większej o 5% niŝ wynika to z obliczeń powierzchni trawiastej. NAWIERZCHNIA BEZPIECZNA Projektuje się nawierzchnię przepuszczalną, bezpieczną do stosowania na zewnątrz (zgodnie z normą), do umieszczenia na niej elementów urządzeń do ćwiczeń ruchowych, w formie figur geometrycznych. Nawierzchnię naleŝy układać na podbudowie z kruszywa naturalnego, stabilizowanego mechanicznie. W celu ułatwienia spływu wód opadowych naleŝy zastosować na nawierzchni spadek ~1,0 %. NaleŜy dodatkowo zastosować warstwę odsączającą. NAWIERZCHNIA KOMUNIKACYJNA Projektuje się zastosowanie na chodniki piesze (ścieŝki) nawierzchnię z wyrobów typu tartan (lub inna syntetyczna, rozwijalna lub wylewana, zgodna z wymogami przywołanej normy). Szerokość ścieŝek wynosi ~1,0 m. Nawierzchnię w/w ciągów naleŝy ograniczyć obrzeŝem betonowym na styku z nawierzchnią trawiastą, a wystające części obrzeŝy naleŝy pokryć tartanem. W celu ułatwienia spływu wód opadowych naleŝy zastosować spadek poprzeczny 2,0 %. V. OPRACOWANIE PROJEKTU MODERNIZACJI PLACU ZABAW W SZKOLE PODSTAWOWEJ W CIESZYMOWIE Mając na uwadze wyŝej wymienione wytyczne została opracowany projekt modernizacji placu zabaw. Opis projektu. PołoŜenie placu narzuciło w pewnym sensie rozmieszczenie projektowanych nawierzchni i terenu zielonego. Został zaprojektowany specjalny układ kolorystyczny, w który zostały wkomponowane urządzenia przeznaczone dla dzieci w przedziale wiekowym 3-12 lat. Lokalizacja i rozmieszczenie nawierzchni projektowanych syntetycznych i trawnika zostało podyktowane otoczeniem placu przez budynki szkoły. Dlatego np. nawierzchnia trawiasta znajduje się po stronie południowej, tam gdzie nie ma ściany budynku. Równocześnie nawierzchnie syntetyczne zostały zaprojektowane pod urządzeniami tak aby teren trawnika oddzielał je od siebie stwarzając wraŝenie harmonii z otoczeniem i boiskiem szkolnym, które ma nawierzchnię trawiastą. Na placu od strony budynku zaprojektowano ławeczkę.

7 MontaŜ wszystkich urządzeń naleŝy wykonać przed ułoŝeniem nawierzchni syntetycznych. Nawierzchnie: Projekt obejmuje wykonanie nawierzchni bezpiecznej zgodną z normą EN 1177 w kolorze pomarańczowym PANTONE: 152 C, RAL: 2011, na której zostanie zainstalowany sprzęt zabawowy i rekreacyjny, o powierzchni ok. 150 m2,. Dodatkowo zostanie zaprojektowana nawierzchnia elastyczna w kolorze niebieskim zgodna z normą EN 1177 w odcieniu PANTONE 540 C, 5003 ok. 20 m2. Pomiędzy trawnikiem a nawierzchnia sztuczną opaska z kostki betonowej pokrytej substancją syntetyczną lub obrzeŝem z granulatu gumowego. Urządzenia : Projekt zakłada wyposaŝenie placu zabaw w urządzenia niezbędne do rekreacji ruchowej i ćwiczeń zręcznościowych dla dzieci młodszych w wieku szkolnym. Zaleca się montowanie urządzeń przed ułoŝeniem nawierzchni syntetycznej. Jak równieŝ zlecenie montaŝu urządzeń wyspecjalizowanej firmie, która ma doświadczenie w tego typu realizacjach. Rozmieszczenie urządzeń na planszach projekt zagospodarowania. Dobór gatunkowy: 1 Nasiona traw Nasiona traw najczęściej występują w postaci gotowych mieszanek z róŝnych gatunków traw. Gotowa mieszanka traw powinna mieć oznaczony procentowy skład gatunków, klasę, nr normy wg której została wyprodukowana, zdolność kiełkowania. Siew. Przy sporządzaniu mieszanki traw naleŝy dokładnie odwaŝyć nasiona poszczególnych gatunków. w celu otrzymania gęstego trawnika, na 100 m2 powierzchni naleŝy przeznaczyć ok. 3kg mieszanki nasion. Nasiona naleŝy wysiewać na wilgotną glebę i ewentualnie chronić przed wysuszeniem przykrywając 3-5mm luźną warstwą organiczną lub innym przylegającym do powierzchni materiałem. Nasiona najlepiej jest wysiewać gdy gleba jest wilgotna, a temperatura wynosi ok. 10 stopni Celsjusza. Najlepszą porą do wysiewu jest okres od końca lipca do września. W maju czerwcu nasiona równieŝ moŝna wysiewać, ale o tej porze roku są bardziej naraŝone na wysychanie. Nasiona, które zaczynają kiełkować, a są naraŝona na wysychanie - obumierają. W przypadku trawników sportowych, ozdobnych, uŝytkowych, powierzchni trawiastych i błoń, trawa powinna utworzyć szczelną i spójną powłokę z przynajmniej jedną rośliną na 1cm2. Przy przekazywaniu trawnika, murawa powinna być dobrze rozwinięta. w rok od wysiewu rośliny powinny pokrywać całą powierzchnię, a pojedyncza roślina powinna zajmować ok. 2cm powierzchni. Pielęgnacja roślin do czasu odbioru. Murawy sportowe, trawniki ozdobne, uŝytkowe i powierzchnie trawiaste powinno się kosić, gdy trawa osiągnie wysokość 6-8cm, przycinając rośliny do wysokości 4-5cm, przynajmniej raz przed oddaniem terenu.

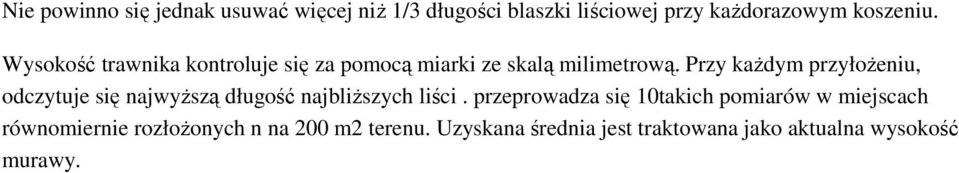

8 Nie powinno się jednak usuwać więcej niŝ 1/3 długości blaszki liściowej przy kaŝdorazowym koszeniu. Wysokość trawnika kontroluje się za pomocą miarki ze skalą milimetrową. Przy kaŝdym przyłoŝeniu, odczytuje się najwyŝszą długość najbliŝszych liści. przeprowadza się 10takich pomiarów w miejscach równomiernie rozłoŝonych n na 200 m2 terenu. Uzyskana średnia jest traktowana jako aktualna wysokość murawy.
